Tuotetyyppi	Kannettava ilmastointilaite
Merkki	Emerio
Malli	PAC-127110.2
Jäähdytysteho	12000 BTU/h
Lämmitystoiminto	Ei
Energiatehokkuusluku (EER)	2.6 W/W
Tehonkulutus (jäähdytys)	1350 W
Virtalähde	230 V ~ 50 Hz
Ilmavirta (maks.)	410 m³/h
Melutaso (matala/korkea)	52 / 56 dB(A)
Kylmäaine	R290
Mitat (L x S x K)	43.5 x 35.5 x 71.5 cm
Paino (netto)	29 kg
Ajastin	24 tuntia
Kauko-ohjain	Kyllä (paristojen kanssa)
Unitila	Kyllä
Kuivaustoiminto	Kyllä (1.5 L/h)
Tuuletinnopeudet	3 (matala, keskitaso, korkea)
Heilunta	Ei
Poistoletkun pituus	1.5 m (mukana)
Ikkunasovitussarja	Mukana
Vedenpoistotapa	Jatkuva tai manuaalinen (vesisäiliö)
Vesisäiliön tilavuus	1 L
Suodatintyyppi	Pestävä verkkosuodatin
Puhdistustapa	Puhdista suodatin 2 viikon välein vedellä
Rullapyörät	Kyllä (4 pyörää)
Korjattavuusindeksi	Ei määritelty (arviolta kohtalainen)
Mukana tulevat lisävarusteet	Kauko-ohjain, ikkunasovitussarja, poistoletku, käyttöohje

Usein kysytyt kysymykset - PAC-127110.2 Emerio

Kuinka puhdistan ilmastointilaitteeni Emerio PAC-127110.2 ilmansuodattimen?

Sammuta ja irrota laite pistorasiasta. Avaa ilmanottoritilä, irrota suodatin ja pese se haalealla vedellä ja miedolla pesuaineella. Anna sen kuivua täysin ennen asennusta. Puhdista suodatin kahden viikon välein parhaan suorituskyvyn saavuttamiseksi.

Mitä virhekoodi E1 tarkoittaa näytöllä?

Virhekoodi E1 tarkoittaa lämpötila-anturin toimintahäiriötä. Yritä nollata laite irrottamalla se pistorasiasta 10 minuutiksi. Jos virhe jatkuu, ota yhteyttä asiakastukeen.

Voinko käyttää ilmastointilaitetta ilman poistoletkua?

Ei, poistoletku on liitettävä poistamaan kuuma ilma ulos. Ilman sitä laite ei viilennä kunnolla ja saattaa ylikuumentua.

Kuinka asetan ajastimen Emerio PAC-127110.2 -laitteeseen?

Paina TIMER-painiketta kauko-ohjaimesta tai ohjauspaneelista. Aseta haluamasi aika +/- -painikkeilla (1-24 tuntia). Laite käynnistyy tai sammuu automaattisesti asetettuna aikana.

Miksi ilmastointilaitteeni vuotaa vettä?

Kuivaustilassa laite kerää vettä. Jos sisäinen säiliö on täynnä, tyhjennä se pohjatulpan kautta. Jatkuvaa vedenpoistoa varten liitä letku poistoaukkoon.

Mikä on suositeltu huonekoko tälle ilmastointilaitteelle?

Emerio PAC-127110.2 sopii huoneisiin, joiden koko on jopa 35 m² (noin 377 neliöjalkaa) riippuen eristyksestä ja auringonvalon altistuksesta.

Kuinka vaihdan jäähdytys- ja tuuletintilan välillä?

Paina MODE-painiketta toistuvasti vaihtaaksesi Jäähdytys-, Kuivaus- ja Tuuletintilojen välillä. Merkkivalo näyttää valitun tilan.

Tarvitseeko kauko-ohjain paristoja?

Kyllä, kauko-ohjain käyttää kahta AAA-paristoa (ei sisälly). Avaa paristolokero takaa ja aseta paristot oikein päin.

Kauko-ohjaimeni ei toimi. Mitä minun pitäisi tehdä?

Tarkista ensin paristot. Vaihda ne tarvittaessa. Varmista, ettei mikään estä infrapunavastaanotinta laitteessa. Yritä osoittaa kauko-ohjainta suoraan laitteeseen.

Kuinka aktivoin unitilan?

Paina SLEEP-painiketta kauko-ohjaimesta. Laite säätää asteittain lämpötilaa ja tuulettimen nopeutta hiljaista käyttöä varten yön aikana.

KÄYTTÖOHJE PAC-127110.2 Emerio

Mobiles Klimagerät (DE)

Portabel luftkonditionering (SE)

Siirrettävä ilmastointilaite (FI)

Bærbart klimaanlegg (NOR)

Käyttöopas – Finnish ...... - 77 -

Brukermanual – Norwegian.... - 95 -

Brugsanvisning – Danish.... - 113 -

Käyttöopas – Finnish

TURVALLISUUSOHJEET

Varmista ennen käyttöä, että olet lukenut kaikki alla olevat ohjeet henkilövahinkojen ja vaurioiden välttämiseksi ja parhaiden tulosten saamiseksi laitteesta. Säilytä tämä käyttöopas turvallisessa paikassa. Jos annat tai siirrät laitteen jollekin muulle, anna tämä käyttöopas laitteen mukana.

Takuu ei korvaa vahinkoja, jotka aiheutuvat näiden käyttöohjeiden noudattamatta jättämisestä.

Valmistaja/maahantuoja ei vastaa vaurioista, jotka aiheutuvat käyttöohjeiden noudattamatta jättämisestä, huolimattomasta käytöstä tai tämä käyttöoppaan vaatimusten vastaisesta käytöstä.

1. Lue nämä ohjeet ja säilytä ne. Huomio: käyttöoppaan kuvat ovat vain viitteellisiä.
2. Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole kokemusta tai tietoa mikäli heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön liittyvät riskit.
3. Lapset eivät saa leikkiä laitteella.
4. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.
5. Jos virtajohto on vaurioitunut, se on korvattava valmistaja, sen palvelun agentti tai muu vastaava koulutettu henkilö, jotta vältetään vaara.
6. Laite on tarkoitettu vain sisäkäyttöön.
7. Ä lä käytä laitetta seuraavissa olosuhteissa: lähellä palolähdettä, lähellä mahdollisia öljyroiskeita, suorassa auringonpaisteessa, lähellä mahdollisia vesiroiskeita, kylpyammeen, pesualtaan, suihkun tai uima-altaan lähellä.
8. Ä lä työnnä sormia äläkä mitään puikkoja ilman ulostuloaukkoon. Varoita erityisesti lapsia näistä vaaroista.
9. Pidä laite pystyssä kuljetuksen ja varastoinnin aikana, jotta kompressori pysyy oikeassa asennossa.
10. Kytke laite aina pois päältä ja irrota pistoke pistorasiasta ennen laitteen puhdistamista tai siirtämistä.
11. Laitetta ei saa peittää tulipalovaaran takia.
12. Kaikkien ilmastointilaitteen yhteydessä käytettävien pistorasioiden on täytettävä paikalliset sähköturvallisuusvaatimukset. Tarkista vaatimukset tarvittaessa.
13. Laite on asennettava kansallisten johdotusmääräysten mukaisesti.
14. Tyyppitiedot ja sulakkeiden koot: T, 250 V AC, 2 A tai 3.15A.
15. Ota yhteys valtuutettuun huoltoteknikkoon tämän laitteen korjaamiseksi tai huoltamiseksi.
16. Älä vedä, vääntele tai muokkaa virtajohtoa tai upota sitä veteen. Virtajohdon vetäminen tai väärinkäyttö voi vahingoittaa laitetta ja aiheuttaa sähköiskun.
17. Kansallisia kaasumääräyksiä on noudatettava.
18. Huollot on tehtävä ainoastaan laitteen valmistajan suositusten mukaan. Huolto ja korjaukset, jotka edellyttävät muun ammattitaitoisen henkilöstön apua, on suoritettava palavien kylmäaineiden käyttöön pätevän henkilön valvonnassa.
19. Älä käynnistä tai pysäytä laitetta virtajohdosta, sillä tästä voi seurata sähköisku tai tulipalo lämmön muodostumisen vuoksi.
20. Irrota laite pistorasiasta, jos laitteesta kuuluu erikoisia ääniä tai siitä tulee hajua tai savua.
21. Liitä laite aina maadoitettuun pistorasiaan.
22. Mikäli jokin vahinko tapahtuu, kytke laite pois päältä, irrota pistoke pistorasiasta ja ota yhteys valtuutettuun huoltoliikkeeseen korjausta varten.
23. Ä lä käytä sulatuksen nopeuttamiseen tai puhdistamiseen muita kuin valmistajan suosittelemia välineitä.
24. Laite on säilytettävä tilassa, jossa ei ole jatkuvasti toimivia sytytyslähteitä (esimerkiksi: avotulta, toimivaa kaasulaitetta tai toimivaa sähkölämmitintä).
25. Älä lävistä tai polta.

26. Huomioi, että kylmäaine voi olla hajutonta.

27. Tässä laitteessa on R290-kylmäainekaasua. R290 on eurooppalaisten ympäristödirektiivien mukainen kylmäainekaasu. Älä puhkaise mitään kylmäinepiirin osaa.

28. Jos laite asennetaan ilmastoimattomaan tilaan tai sitä käytetään tai varastoidaan tällaisessa tilassa, tila tulee suunnitella siten, että estetään kylmäainevuotojen kertyminen. Tällaiset kertymät voivat aiheuttaa tulipalo- tai räjähdysvaaran sähkölämmittimen, lieden tai muun sytytyslähteen sytyttäessä kylmäaineen.
29. Laite tulee varastoida siten, että sille ei aiheudu mekaanisia vaurioita.
30. Kylmäainepiiriä käyttävillä tai sen parissa työskentelevillä henkilöillä tulee olla akkreditoidulta organisaatiolta saatu sertifointi, joka vahvistaa heidän pätevyytensä kylmäaineiden käsittelyssä alan järjestöjen tunnustaman arviointiasteikon mukaisesti.
31. Korjaukset tulee suorittaa valmistajan suositusten mukaisesti. Muuta pätevää henkilökuntaa vaativat huolto- ja korjaustyöt saa suorittaa vain palavien kylmäaineiden käsittelyyn pätevöidyn henkilön valvonnassa.
32. Anna laitteen levätä aina vähintään 2 tuntia sen jälkeen, kun se on siirretty paikasta toiseen.
33. Lisäohjeita R290-kylmäainetta sisältävien laitteiden korjauksesta on seuraavissa kappaleissa.

Varoitus: Tulipalovaara / palavia materiaaleja.

Lue käyttöohjeet.

Käyttöopas, käyttöohjeet.

Huollon merkkivalo; lue tekninen käyttöopas.

Varoitus: Pidä tuuletusaukot vapaina esteistä.

Varoitus: Laitetta tulee varastoida hyvin ilmastoidussa tilassa, jonka koko vastaa käytön vaatimaa huonepinta-alaa.

Vain pätevät henkilöt saavat suorittaa kaikki toimenpiteet, jotka vaikuttavat turvavälineisiin.

Vaaditun vapaan tilan laitteen ympärillä on oltava vähintään 30 cm.

Laite tulee asentaa ja sitä tulee käyttää ja varastoida huoneessa, jonka pinta-ala on yli X m².

MALLI	X ( m^2 )	Malli
5000 Btu/h,7000 Btu/h,8000 Btu/h	4	PAC-127110.2
9000 Btu/h,10000 Btu/h,10500 Btu/h	12	-
12000 Btu/h,14000 Btu/h,16000 Btu/h,18000 Btu/h	15	-

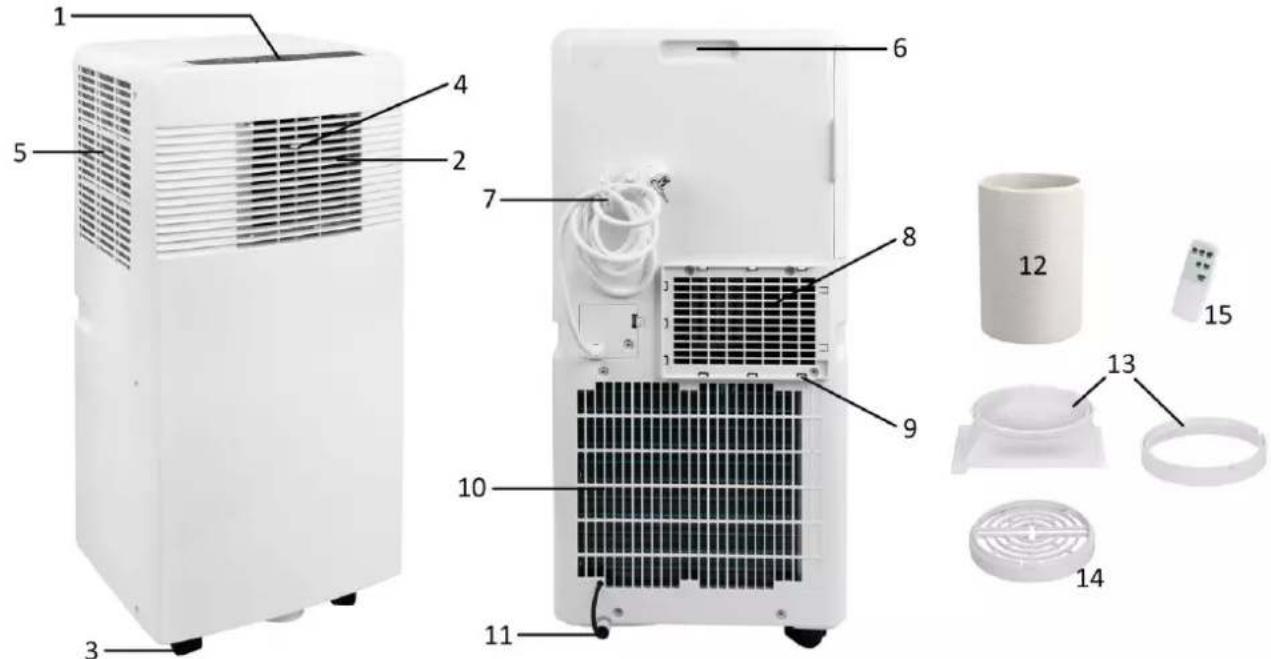

OSALUETTELO

1. Käyttöpaneeli
2. Ilman poistoaukko
3. Pyörä
4. Pieni uloke, joka ohjaa puhalluksen suuntaa vasemmalle ja oikealle
5. Ilmantuloaukko
6. Kahva

7. Virtajohdon säilytyspaikka

8. Kuumailman poistoaukko

9. Letkuliittimen pidike (ilmastointilaitteen pää)
10. Ilmanotto
11. Tyhjennysaukko (kumitulpalla)
12. Kuumailman poistoletku
13. Letkuliitin (ilmastointilaitteen pää)
14. Letkuliitin (ikkunan pää)
15. Kaukosäädin

Kaukosäädin

Laitteessa on kaukosäädin. Vaatii 2 x 1,5 V AAA-paristot. Kaukosäätimen painikkeiden toiminnot vastaavat käyttöpaneelin painikkeiden toimintoja.

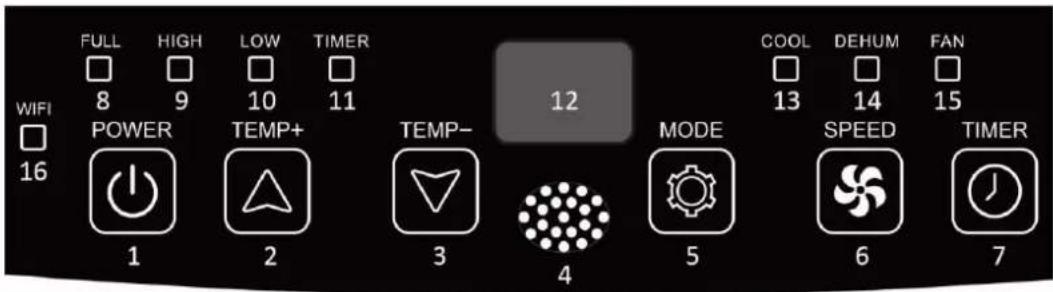

Käyttöpaneeli

1. Virtapainike
2. Lämpötilan lisäyspainike (ajastin)
3. Lämpötilan vähennyspainike (ajastin)
4. Kaukosäätimen signaalin vastaanottimen ikkuna
5. Tilapainike
6. Puhalluksen nopeuspainike
7. Ajastin päälle / pois päältä -painike

8. Vesisäiliön täyttymisen merkkivalo

9. Nopean nopeuden merkkivalo

10. Hitaan nopeuden merkkivalo
11. Ajastimen merkkivalo
12. Digitaalinen näyttö
13. Viilennystilan merkkivalo
14. Kosteudenpoistotilan merkkivalo
15. Tuuletintilan merkkivalo
16. Wi-Fi-merkkivalo

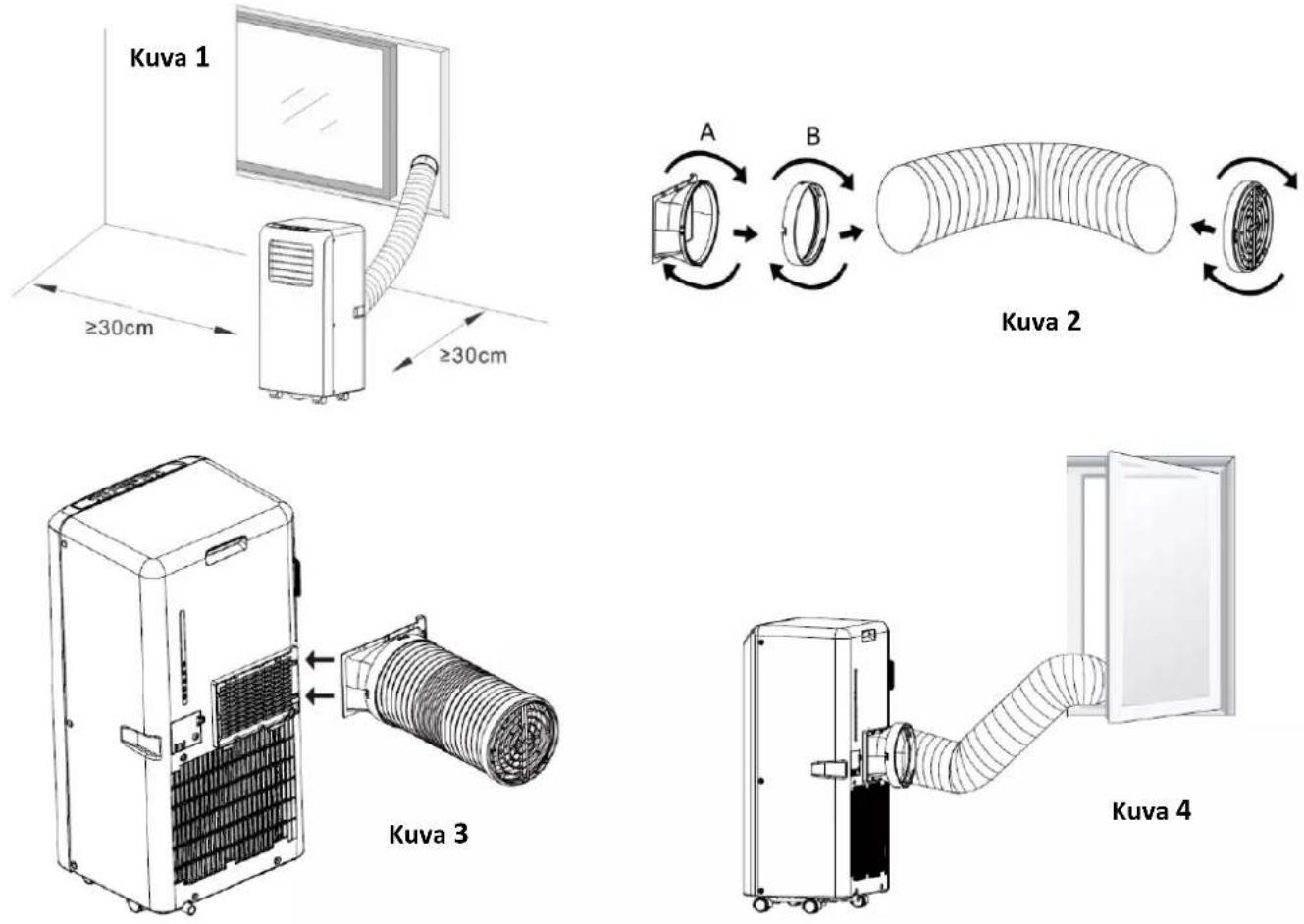

ASENTAMINEN (Alla olevat kuvat ovat laitteen asennusohjeita. Laitteen ulkonäkö voi poiketa ostamastasi tuotteesta.)

• Laite on asennettava tasaiselle pinnalle, jossa ilman poistoaukko ei tukkeudu. Vaaditun vapaan tilan laitteen ympärillä on oltava vähintään 30 cm. (Kuva 1)
  • Laitetta ei saa asentaa pesutupaan.
• Kierrä osa B kuuman ilman poistoletkuun. Kiinnitä osa A osaan B; lukitse ne yhteen. Nyt saat koottua letkun liittimen (ilmastointilaitteen pää). Kierrä letkun liitin (ikkunan pää) kuuman ilman poistoletkuun. (Kuva 2)
• Aseta letkuliiitin (ilmastointilaitteen pää) laitteen takana oleviin kiinnikkeisiin. (Kuva 3)
  • Aseta poistoletkun toinen pää läheiselle ikkunalaudalle. (Kuva 4)

KÄYTTÖ

Anna laitteen levätä aina vähintään 2 tuntia sen jälkeen, kun se on siirretty paikasta toiseen.

Tarkista ennen käyttöä, että poistoletku on asennettu kunnolla. Kytke laite sähkövirtaan.

1. Virtapainike

Kytke laite päälle painamalla "POWER"-painiketta. Laite alkaa toimia. Painamalla painiketta uudelleen, laite kytkeytyy pois päältä.

2. Lämpötilan lisäyspainike (ajastin) ja lämpötilan vähennyspainike (ajastin)

Paina "TEMP+"/"TEMP-" ja aseta haluamasi huonelämpötila asetusalueelta 16–31 °C. Painikkeita voidaan käyttää myös ajastimen säätämiseen 1–24 tunnin asetusvälillä. Arvo nousee/laskee 1 (°C /tunti) jokaisella painalluksella. Painamalla pitkään arvo säätyy nopeasti.

Ota huomioon: Laite sammuttaa kompressorin (viilennystä varten) automaattisesti, kun huonelämpötila saavuttaa asetetun lämpötilan. Kompressori käynnistyy automaattisesti, kun huonelämpötila nousee asetetun lämpötilan yläpuolelle. Sisällä oleva tuuletin toimii aina koko prosessin ajan. Kun kompressori toimii, laite tärisee hieman. Tämä on normaalia ja vaaratonta.

3. Puhalluksen nopeuspainike

Säädä puhallusnopeus hitaaksi tai nopeaksi painamalla "SPEED"-painiketta. Vastaava merkkivalo palaa.

4. Tilapainike

Painamalla "MODE"-painiketta voit valita haluamasi käyttötilan eli viilennyksen, kosteudenpoiston ja tuulettimen.

• Viilennystilassa vastaava merkkivalo "COOL" palaa. Painamalla "TEMP+"/"TEMP-"-painiketta asetat haluamasi huonelämpötilan. Valitse haluamasi puhallusnopeus painamalla "SPEED"-painiketta.
• Kosteudenpoistotilassa vastaava merkkivalo "DEHUM" palaa. Laite asettaa automaattisesti toimintalämpötilan (2 °C alhaisemmaksi kuin nykyinen huonelämpötila) ja puhallusnopeuden hitaaksi. Lämpötilaa ja puhallusnopeutta voidaan säätää manuaalisesti.
• Tuuletintilassa vastaava merkkivalo "FAN" palaa. Säädä puhallusnopeus hitaaksi tai nopeaksi painamalla "SPEED"-painiketta. Ota huomioon: Tässä tilassa ei ole lämpötilatoimintoa. Digitaalisessa näytössä näkyy arvo, mutta sillä ei ole merkitystä.

5. Ajastin päälle / pois päältä -painike

Ajastimen asettaminen päälle:

• Kun laite on pois päältä, paina "TIMER"-painiketta, jolloin vastaava merkkivalo "TIMER" palaa.
• Painamalla painiketta "TEMP+"/"TEMP-" voit valita käynnistymisen tapahtuvan 1–24 tunnin kuluttua. Esiasetettu käynnistymisaika vilkkuu digitaalisessa näytössä. Painamalla uudelleen "TIMER"-painiketta (kun valo vielä vilkkuu) asetus tulee voimaan.
• Laite käynnistyy automaattisesti, kun esiasetettu käynnistymisaika on kulunut umpeen.

Sammutusajastimen asettaminen

• Kun laite on päällä, paina "TIMER"-painiketta, jolloin vastaava merkkivalo "TIMER" palaa.
• Painamalla painiketta "TEMP+"/"TEMP-" voit valita poiskytkennän tapahtuvan 1–24 tunnin kuluttua. Esiasetettu sammutusaika vilkkuu digitaalisessa näytössä. Painamalla uudelleen "TIMER"-painiketta (kun valo vielä vilkkuu) asetus tulee voimaan.
• Laite sammuu automaattisesti, kun esiasetettu sammutusaika on kulunut umpeen.

Huomaa: Digitaalinen näyttö näyttää sammutusajan tunteina, kun ajastin on asetettu. Ajastintoiminto peruutetaan painamalla "TIMER"-painiketta uudelleen.

Viilennys- ja kosteudenpoistotoimintoja koskevat varotoimet:

• Kun käytät viilennys- ja kosteudenpoistotoimintoja, pidä vähintään 3 minuutin väli jokaisen virran kytkemisen ja sammuttamisen välillä.
• Virtalähteen on täytettävä vaatimukset.
• Pistorasian on sovelluttava vaihtovirtakäyttöön.
• Älä käytä samaa pistorasiaa muille laitteille.
• Virtalähteen on oltava AC 220–240 V, 50 Hz.

Vesisäiliön täyttymishälytys

Normaalikäytössä laite haihduttaa kondenssiveden automaattisesti, ja sisävesikaukaloon kertyy vain vähän vettä.

Heti kun sisävesikaukaloon kerääntynyt kondensoitunut vesi saavuttaa tietyn korkeuden lähetetään vesisäiliön täyttymishälytys: vesisäiliön täyttymisen merkkivalo syttyy ja digitaalinäytössä näkyy "E2" koodi n. 5 minuuttia myöhemmin.

Kun vesisäiliön täyttymishälytys tapahtuu, tyhjennä vesi vesikaukalosta. Irrota kumitulppa laitteen pohjassa olevasta tyhjennysaukosta ja valuta vesi pois.

Jatkuva tyhjennys

Jatkuvaa tyhjennystä voidaan käyttää estämään häiritsevä vesisäiliön täyttymishälytys. Valmistele tyhjennysletku. Yhdistä se tyhjennysaukkoon, jotta vesi valuu pois. Laite voi olla toiminnassa.

• Jos aiot jättää tämän laitteen käyttämättä pitkäksi aikaa, käytä tyhjennä vesi tyhjennysaukon kautta.
• Jos kondensoitunutta vettä kerääntyy nopeasti, se johtaa pian vesisäiliön täyttymishälytykseen, koneen sisällä oleva roiskemoottori voi vaurioitua. Ota tässä tapauksessa yhteyttä huoltopalveluumme osoitteessa www.emerio.eu/service

Wi-Fi-YHTEYSOPAS (Tämä sovelluksen opas ei ehkä ole ajan tasalla ohjelmistoversion päivityksen tai muiden syiden vuoksi. Tätä ohjetta käytetään vain ohjeellisena. Alla esimerkissä matkapuhelimen käyttöllittymässä on englanninkielinen iOS-versio.):

1. Lataa sovellus hakemalla "Smart Life" App Storesta (iOS) tai Google Playsta (Android).
2. Rekisteröi tili tai kirjaudu sisään tilillesi sovelluksessa. Napauta "+" oikeasta yläkulmasta tai napauta "Add Device" laitteesi lisäämiseksi. (Kuva 1)
3. Etsi "Large Home Appliances" ja napauta kuvaketta "Air Conditioner (Wi-Fi)". (Kuva 2)

Saat kehotteen, joka pyytää sinua käyttämään 2,4 GHz:n Wi-Fi-verkkoa ja antamaan salasanan. (Kuva 3) Napauta "Next" saadaksesi kuvan 4.

Huomaa: Kun määrität Wi-Fi-toiminnon, sinun on valittava käytettävissä oleva 2,4 GHz:n verkko ja yhdistettävä laite. Matkapuhelimesi on oltava yhteydessä samaan verkkoon, jotta Smart Life voidaan määrittää puhelimeen. Kun tämä on tehty, voit käyttää laitetta puhelimestasi missä tahansa verkossa.

Verkkopariliitoksen muodostamiseen on kaksi tapaa. Pidä painettuna ohjauspaneelin puhalluksen nopeuspainiketta noin 5 sekunnin ajan, kunnes kuulet merkkiäänen ja Wi-Fi-merkkivalo vilkkuu nopeasti (tapa 1). Jatka puhalluksen nopeuspainikkeen painamista ja pidä sitä painettuna vielä toiset 5 sekuntia, kunnes kuulet merkkiäänen ja Wi-Fi-merkkivalo vilkkuu hitaasti (tapa 2).

On suositeltavaa käyttää tapaa 1; jos epäonnistut, käytä tapaa 2.

Tapa 1:

1) Pidä puhalluksen nopeuspainiketta painettuna noin 5 sekuntia, kunnes kuulet merkkiäänen ja Wi-Fi-merkkivalo vilkkuu nopeasti.
2) Napauta "Confirm the indicator is blinking" kuvassa 4. Näyttöön tulee kuva 5, joka pyytää sinua valitsemaan merkkivalon tilan. Napauta "Blink Quickly".
3) Odota, kunnes saat kuvan 7 ja napauta sitten "Done".
4) Nyt voit käyttää laitettasi ohjauskäyttöliittymässä. Aseta laite napauttamalla painikkeita.

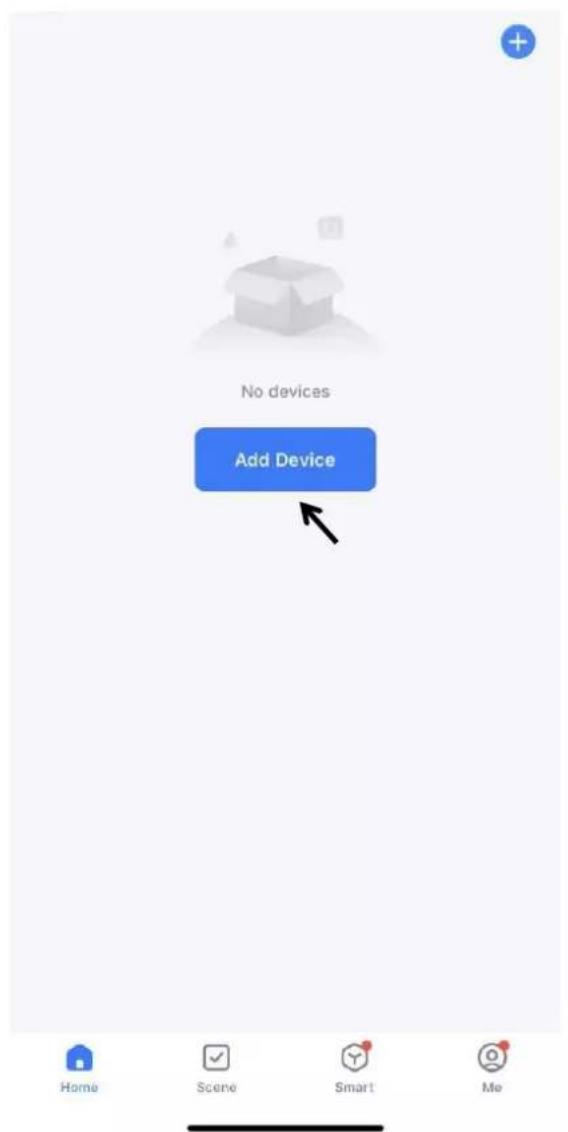

Tapa 2:

1) Pidä puhalluksen nopeuspainiketta painettuna noin 5 sekuntia, kunnes kuulet merkkiäänen ja Wi-Fi-merkkivalo vilkkuu nopeasti. Jatka puhalluksen nopeuspainikkeen painamista ja pidä sitä painettuna vielä 5 sekuntia, kunnes kuulet merkkiäänen ja Wi-Fi-merkkivalo vilkkuu hitaasti.
2) Napauta "Confirm the indicator is blinking" kuvassa 4. Näyttöön tulee kuva 5, joka pyytää sinua valitsemaan merkkivalon tilan. Napauta "Blink Slowly".
Jatka napauttamalla "Go to Connect" kuvassa 6 yhdistääksesi matkapuhelimesi laitteen tukiasemaan "SmartLife-XXXX". Kun tukiasema on yhdistetty, palaa sovellukseen.
3) Odota, kunnes saat kuvan 7 ja napauta sitten "Done".
4) Nyt voit käyttää laitettasi ohjauskäyttöliittymässä. Aseta laite napauttamalla painikkeita.

Huomaa: Laite toimii Alexan ja Google Assistantin kanssa.

Ohjauskäyttöliittymä

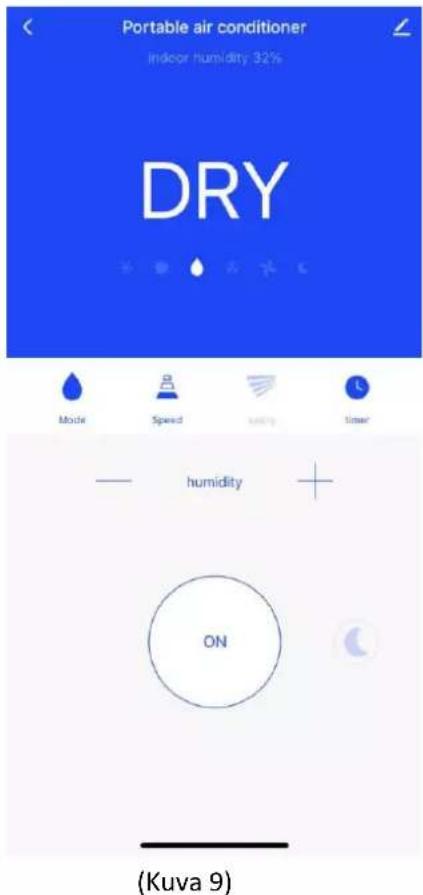

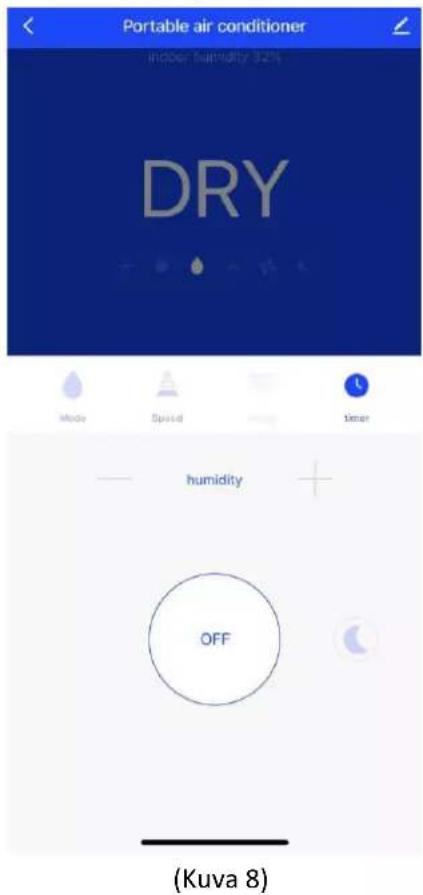

1. Napauta "OFF" kuvassa 8, käyttöliittymä muuttuu kuvaksi 9 ja laite alkaa toimia.
2. Huomaa alla oleva käyttöliittymä on yleinen versio, joka sisältää muita valintoja, kuten kosteus, heilahdus jne. Nämä toiminnot eivät sovellu tähän malliin. Noudata osion "KÄYTTÖ" alla olevia toimintoja suorittaaksesi ohjauksen sovelluksella.

PUHDISTUS JA KUNNOSSAPITO

• Varmista, että laite on irrotettu pistorasiasta ennen puhdistusta.
• Ä lä käytä laitteen puhdistamiseen bensiiniä äläkä muita kemikaaleja.
• Älä pese laitetta suoraan vedellä.

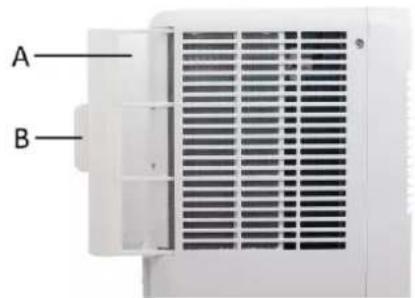

Ilmansuodatin

Jos ilmansuodatin tukkeutuu pölystä/liasta, se on puhdistettava kahden viikon välein.

• Vedä ilmansuodatin (A) irti ilmantuloritilästä käyttämällä vetokielekettä (B).
• Puhdista ilmansuodatin neutraalilla puhdistusaineella haaleassa vedessä (40 °C) ja kuivata se varjossa.
• Aseta ilmansuodatin takaisin ilmantuloritilään.

Pinnan puhdistaminen

Puhdista pinta ensin neutraalilla puhdistusaineella ja märällä liinalla, ja pyyhi lopuksi kuivalla liinalla.

VIANMÄÄRITYS

Vika	Mahdolliset syyt	Ratkaisut
Laite ei käynnisty virtapainiketta painamalla	Vesisäiliön täyttymisen merkkivalo vilkkuu ja vesikaukalo on täynnä.	Poista kumitulppa ja tyhjennä vesi poistoaukon kautta.
	Huonelämpötila on alhaisempi kuin asetettu lämpötila.	Nollaa lämpötila.
Ei riittävän viileää	Ovet tai ikkunat eivät ole kiinni.	Varmista, että kaikki ikkunat ja ovet ovat kiinni.
	Huoneessa on lämmönlähteitä.	Poista lämmönlähteet, mikäli mahdollista.
	Kuumailman poistoletkua ei ole liitetty tai se on tukossa.	Liitä tai puhdista kuumailman poistoletku.
	Lämpötila-asetus on liian korkea.	Nollaa lämpötila.
	Ilmanottoaukko on tukossa.	Puhdista ilmanottoaukko.
Melua	Alusta ei ole vaakasuora tai riittävän tasainen.	Sijoita laite tasaiselle ja vaakasuoralle pinnalle, mikäli mahdollista.
	Ääni johtuu kylmäaineen virtauksesta laitteen sisällä.	Se on normaalia.
E0-koodi	Huonelämpötila-anturissa on vika.	Vaihda huonelämpötila-anturi. Ota yhteys valtuutettuun huoltoteknikkoon korjausta varten.
E1-koodi	Lauhduttimen lämpötila-anturissa on vika.	Vaihda lauhduttimen lämpötila-anturi. Ota yhteys valtuutettuun huoltoteknikkoon korjausta varten.
E2-koodi	Vesikaukalo täynnä viilennyksen aikana.	Poista kumitulppa ja tyhjennä vesi.
E3-koodi	Höyrystimen lämpötila-anturissa on vika.	Vaihda höyrystimen lämpötila-anturi.Ota yhteys valtuutettuunhuoltoteknikkoon korjausta varten.
Laite lopettaa viilennyksen 50 minuutin jälkeen.	Kun huoneen lämpötila laskee 21 ° C:seen tai sen alle 50 minuutiksi viilennystilan aikana, laite pysähtyy 5 minuutiksi oletusohjelman mukaan.	Ei vaadi toimenpiteitä. Tämä estää sisäisten kuparisten jäähdytysputkien jäätymisen. Laite jatkaa toimintaansa 5 minuutin kuluttua ja tätä kiertoprosessi toistuu jatkuvasti.

TEKNISET TIEDOT

Huomautus: Käyttölämpötila-alue:

	Enimmäisviilennys	Vähimmäisviilennys
Kuivalämpötila / märkälämpötila (°C)	35/24	18/12

Alla tietoja käytön avuksi

Malli	PAC-127110.2
Nimellisjännite	220-240V
Nimellistaajuus	50Hz
Nimellistulojännite	785W
Nimellisvirta	3,5A
Viilennysteho	2000W (7000Btu/h)
Kosteudenpoisto (l/t)	0,8
Ilmavirta	260 m^3 /h
Maksimi lähetysteho:	17,5dBm
Taajuusalue	2400-2484MHz

ERP-TIEDOT

	Arvo
Tavaramerkki	Emerio
Mallin tunnistustiedot	PAC-127110.2
Äänitehotaso (viilennys)	≤q 65dB(A)
Kylmäaineen nimi	R290 (0,14kg)
Nimellisottoteho viilennyksessä (kW)	0,785
Nimelliskylmäkerroin	2,6
GWP ( kgCO_2eq )	3
Energiatehokkuusluokka	A
Kaksikanavaisten laitteiden energiankulutus (kWh/t)	Ei tiedossa
Yksikanavaisten laitteiden energiankulutus (kWh/t)	0,785
Tehonkulutus termostaatti pois päältä -tilassa (W)	Ei tiedossa
Tehonkulutus valmiustilassa (W)	2W
Viilennysteho	2000W
Kylmäainevuodot vaikuttavat ilmastonmuutokseen. Kylmäaineen, jolla on alhaisempi ilmakehän lämmitysvaikutuspotentiaali (GWP), ilmastonmuutosvaikutus olisi pienempi kuin korkeamman GWP-arvon kylmäaineen, jos kylmäainetta pääsisi ilmakehään. Tämä laite sisältää kylmäainetta, jonka GWP-arvo on 3. Tämä tarkoittaa, että jos yksi kilo tätä kylmäainetta pääsisi ilmakehään, sen vaikutus ilmaston lämpenemiseen olisi 3 kertaa suurempi kuin yhdellä kilolla hiilidioksidia 100 vuoden ajanjaksolla. Älä koskaan yritä kajota kylmäaineipiiriin tai purkaa tuotetta omin päin, vaan pyydä aina ammattilaisen apua.

Energiankulutus 0,785 kWh malleilla PAC-127110.2 60 minuutin käytön aikana normaaleissa koeolosuhteissa. Todellinen energiankulutus riippuu laitteen käyttötavasta ja sijaintipaikasta.

Lisätietoja saat ottamalla yhteyttä osoitteella:

Emerio Nordic AB

Hesselmans Torg 6

131 54 Nacka

Sweden

TAKUU JA ASIAKASPALVELU

Laitteemme tarkastetaan huolellisesti, ennen kuin ne toimitetaan jälleenmyyntiin. Jos laite on kaikesta huolimatta vioittunut tuotannon tai kuljetuksen aikana, palauta se jälleenmyyjälle.

Laitteella on 2 vuoden takuu ostopäivästä lukien. Mikäli sinulla on viallinen tuote, voit palata suoraan paikaan jossa suoritit hankinnan.

Takuu ei kata vikoja, jotka aiheutuvat laitteen virheellisestä käsittelystä, ulkopuolisten suorittamista muutoksista tai korjauksista tai muiden kuin alkuperäisosien asentamisesta laitteeseen. Säilytä aina kuitti, ilman kuittia et voi vaatia mitään takuun puitteissa. Vauriot jotka johtuvat ohjekirjan noudattamatta jättämisestä, aiheuttavat takuun raukeamisen, jos tämä johtaa seurannaisiin vahinkoihin, emme ole vastuussa.

Meitä ei voi myöskään pitää vastuullisena materiaalisista vahingoista tai henkilökohtaisista vammoista jotka johtuvat laitteen epäasiallisesta käytöstä tai jos käyttöohjeita ei noudateta. Vauriot lisävarusteille eivät tarkoita koko laitteen ilmaista vaihtoa. Tämän kaltaisessa tapauksessa ole hyvä ja ota yhteyttä palveluyksikköömme.

Rikotusta lasista tai muovin kappaleista veloitetaan aina. Viat kuluvissa osissa tai osissa jotka ovat alttiita rasitukselle kuten myös puhdistukselle, huollolle tai vaihdolle, mainitut osat eivät kuulu takuun piiriin ja tulee maksaa.

Yliviiivatun roskakorin symboli tarkoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Elektroniikka- ja sähkölaitteet, jotka eivät kuulu valikoivan lajittelun piiriin, voivat olla vaarallisia ympäristölle ja ihmisten terveydelle, koska niissä on vaarallisia aineita. Toimita ne vastuullisesti hyväksyttyyn jäte- tai kierrätyslaitokseen.

PARISTOT TULEE VIEDÄ KIERRÄ TYKSEEN TAI HÄVITTÄ Ä ASIANMUKAISESTI. Ä LÄ AVAA. Ä LÄ

HEITÄ ROSKIIN TAI TULEEN TAI OIKOSULJE NIITÄ.

OHJEET R290-KYLMÄAINETTA SISÄLTÄVIEN LAITTEIDEN KORJAAMISEKSI

1. Huolto

1) Alueen tarkastukset

Ennen työskentelyn aloittamista helposti syttyvien kylmäainekaasujen kanssa on suoritettava turvallisuustarkastukset, jotta voidaan varmistaa, että syttymisriski on minimoitu. Seuraavat varotoimenpiteet on suoritettava jäähdytysjärjestelmää korjattaessa ennen työskentelyä järjestelmän kanssa.

2) Menettelytavat

Työn tulee olla valvonnan alla, jotta voidaan minimoida riski joutua alttiiksi helposti syttyvälle kaasulle tai höyrylle korjauksen aikana.

3) Yleinen työskentelyalue

Kunnossapitohenkilöstölle ja kaikille muille paikallisella alueella työskenteleville on annettava ohjeet suoritettavan työn luonteesta. Työskentelyä suljetussa tilassa on vältettävä. Työtila ja ympäröivä alue on erotettava toisistaan. Varmista, että alueen olosuhteet on tehty turvallisiksi hallitsemalla palavia aineita.

4) Kylmäaineen tarkastus

Työskentelyalue tulee tarkastaa asianmukaisella kylmäaineen ilmaisimella ennen työn aloittamista ja sen aikana, jotta teknikko on tietoinen mahdollisesti syttyvästä ilmasta. Varmista, että käytetty vuotojen havaitsemislaite on sopiva käytettäväksi syttyvien kylmäaineiden kanssa, toisin sanoen kipinöimätön, riittävän suljettu tai luonnostaan turvallinen.

5) Palosammutin

Jos jäähdytyslaitteille tai niihin liittyville osille on tarkoitus tehdä kuumatöitä, asianmukaisten sammutuslaitteiden on oltava käytettävissä. Pidä kuivajauhesammutin tai hiilidioksidisammutin lähellä latausaluetta.

6) Ei sytytyslähteitä

Kun tehdään jäähdytysjärjestelmään liittyviä töitä, joihin sisältyy sellaisen putkiston paljastaminen, joka sisältää tai jossa on ollut tulenarkaa kylmäainetta, mitään sytytyslähteitä ei saa käyttää tavalla, joka voi johtaa tulipalon tai räjähdyksen vaaraan. Kaikki mahdolliset sytytyslähteet, mukaan lukien savukkeet, on pidettävä riittävän loitolla asennus-, korjaus-, poisto- ja hävityspaikasta, jossa tulenarkaa kylmäainetta saattaa joutua ympäröivään tilaan. Ennen kuin työhön ryhdytään, laitteistoa ympäröivä alue on tutkittava ja varmistettava, että tulipalon tai syttymisen vaaraa ei ole. "Tupakointi kielletty"-kyltit on oltava esillä.

7) Ilmastoitu alue

Varmista, että alue on avoin tai riittävästi ilmastoitu, ennen kuin avaat järjestelmän tai teet tulitöitä. Riittävästä ilmanvaihdosta on huolehdittava työn suorittamisen ajan. Ilmanvaihdon on hävitettävä turvallisesti kaikki haihtunut kylmäaine ja mieluiten poistettava se ulkoisesti ilmakehään.

8) Jäähdytyslaitteiston tarkastukset

Kun sähkökomponentteja vaihdetaan, niiden on sovittava käyttötarkoitukseen ja niiden määritysten on oltava oikeat. Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava. Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.

Seuraavat tarkastukset on tehtävä kokoonpanoille, joissa on tulenarkoja kylmäaineita

- Täyttömäärä on sen huoneen koon mukainen, johon kylmäainetta sisältävät osat asennetaan;

– Ilmanvaihtokoneisto ja lähdöt toimivat oikein eivätkä ole tukkeutuneet;

— Jos käytetään epäsuoraa kylmäainepiiriä, on tarkistettava, onko toisiopiirissä kylmäainetta;

- Laitteen merkinnät ovat näkyvissä ja selkeästi luettavissa. Epäselvät merkinnät ja kyltit on korjattava;

- Kylmäaineputki tai komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään aineelle, joka voi syövyttää kylmäainetta sisältäviä komponentteja, paitsi jos komponenttien materiaali kestää luontaisesti korroosiota tai jos ne on kunnolla suojattu korroosiolta.

9) Sähkölaitteille tehtävät tarkistukset

Sähkökomponenttien korjaukseen ja huoltoon on sisällyttävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt. Jos vika voi vaarantaa turvallisuuden, sähkönsyöttöä ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti hoidettu Ellei vikaa voida korjata välittömästi mutta se on toiminnan jatkamisen edellytys,

on käytettävä riittävää tilapäistä ratkaisua. Laitteiston omistajalle on ilmoitettava tai raportoitava, jotta kaikki osapuolet ovat tietoisia tilanteesta. Alkuturvallisuustarkastuksiin kuuluvat seuraavat:

• Tarkista, että kondensaattorit ovat purkautuneet: se on tehtävä turvallisesti, jotta voidaan välttää kipinöiden vaara;
• Tarkista, että jännitteiset sähkökomponentit ja johdot eivät ole altistuneina järjestelmän täytön, palautuksen tai tyhjennyksen aikana;
• Tarkista maadoitusliitännän jatkuvuus.

2. Tiivistettyjen komponenttien korjaukset

1) Korjattaessa tiivistettyjä komponentteja kaikki sähkönsyötöt on irrotettava käsiteltävästä laitteistosta, ennen kuin tiivistettyjä kansia jne. irrotetaan Laitteistoon tarvitaan ehdottomasti sähkönsyöttö huollon ajaksi. Sitten pysyvästi toimiva vuodontunnistin on sijoitettava kriittisimpään pisteeseen varoittamaan mahdollisesti vaarallisesta tilanteesta.
2) Erityistä huomiota on kiinnitettävä seuraaviin seikkoihin sen varmistamiseksi, että työskenneltäessä sähkökomponenteilla koteloa ei muuteta tavalla, joka vaikuttaisi suojauksen tasoon. Tähän sisältyvät kaapelien vauriot, liiallinen liitäntöjen määrä, liitännät, joita ei ole tehty alkuperäisten määritysten mukaisesti, vaurioituneet tiivisteet, virheellinen tiivistysholkkien asennus jne.

Varmista, että laite on asennettu turvallisesti. Varmista, että tiivisteet tai tiivistysmateriaalit eivät ole heikentyneet niin, etteivät ne enää estä tulenaran ilman sisäänpääsyä. Vaihto-osien on oltava valmistajan määritysten mukaisia.

HUOMAA: Silikonitiivisteen käyttö voi estää tietyntyypipisten vuodonilmaisinten tehokkuuden. Luontaisesti turvallisia komponentteja ei tarvitse eristää ennen kuin niille voidaan tehdä toimenpiteitä.

3. Luontaisesti turvallisten komponenttien korjaus

Älä kohdista pysyvästi induktiivisia kuormia tai kapasitanssikuormia piiriin varmistamatta, että käytetyn laitteen sallittu jännite ja virta eivät ylity. Luontaisesti turvalliset komponentit ovat ainoat tyypit, joilla voidaan tehdä töitä jännitteisinä tulenarassa ilmakehässä. Testilaitteen luokituksen on oltava oikea. Vaihda osat vain valmistajan määrittämiin osiin. Muut osat voivat aiheuttaa kylmäaineen syttymisen ilmakehässä vuototilanteessa.

4. Johdotus

Tarkista, että johtoihin ei kohdistu kulumista, korroosiota, liiallista painetta, tärinää, teräviä reunoja tai muita haitallisia ympäristövaikutuksia. Tarkistuksessa on otettava huomioon ikääntymisen tai jatkuvan tärinän vaikutus kompressoreista, puhaltimista tai muista lähteistä.

5. Tulenarkojen kylmäaineiden tunnistus

Missään olosuhteissa mahdollisia sytytyslähteitä ei saa käyttää kylmäainevuotojen hakemiseen tai tunnistukseen. Vuotolamppua (tai muuta avotulta käyttävää ilmaisinta) ei saa käyttää.

6. Vuodonetsintämenetelmät

Seuraavia vuodonetsintämenetelmiä pidetään hyväksyttävinä järjestelmissä, jotka sisältävät tulenarkoja kylmäaineita.

Sähköisiä vuodonilmaisimia on käytettävä tulenarkojen kylmäaineiden vuotojen havaitsemiseen, mutta niiden herkkyys ei välttämättä riitä tai ne on kalibroitava uudelleen (Ilmaisinlaitteet on kalibroitava alueella, joka ei sisällä kylmäaineita.) Varmista, että ilmaisin ei ole mahdollinen sytytyslähde ja että se soveltuu käytetylle kylmäaineelle. Vuodonilmaisinlaitteisto on asennettava kylmäaineen LFL-rajalle, kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasupitoisuus (enintään 25 %) on vahvistettava. Vuodonilmaisinnesteet soveltuvat käytettäviksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien kylmäaineiden käyttöä on

vältettävä, sillä kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputket. Jos vuotoa epäillään, avotuli on poistettava/sammutettava. Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaine on kerättävä talteen järjestelmästä tai eristettävä (katkaisuventtiileillä) osana järjestelmää etäällä vuodosta. Järjestelmä on sitten huuhdeltava hapettomalla typellä (OFN) sekä ennen juotosprosessia että sen aikana.

7. Poisto ja tyhjennys

Kun avaat kylmäainejärjestelmän korjausten tekemistä varten, tai mihinkään muuhun tarkoitukseen, tavanomaisia menettelyjä on noudatettava. Tulenarkuuden vuoksi on kuitenkin tärkeää noudattaa parhaita käytäntöjä. Seuraavia ohjeita on noudatettava:

• Poista kylmäaine;
• Huuhtele piiri inertillä kaasulla;
• Tyhjennä;
• Huuhtele taas inertillä kaasulla;
• Avaa piiri leikkaamalla tai juottamalla.

Kylmäainekuorma on kerättävä oikeisiin talteenottosylintereihin. Järjestelmä on "huuhdeltava" hapettomalla typellä, jotta yksikkö on turvallinen. Tämä prosessi on ehkä toistettava useita kertoja. Tähän työhön ei saa käyttää paineilmaa eikä happea. Huuhtelussa on rikottava järjestelmän alipaine hapettomalla typellä (OFN) ja jatkettava täyttöä, kunnes toimintapaine saavutetaan, sitten ilmattava ilmakehään ja lopulta taas luotava alipaine. Tämä prosessi on toistettava, kunnes järjestelmässä ei ole kylmäainetta. Kun lopullista OFN-täyttöä käytetään, järjestelmä on ilmattava ilmakehän paineeseen, jotta toiminta onnistuu. Tämä toimenpide on ehdottoman tärkeä, jos putkistolle on määrä tehdä juottotoimia. Varmista, että tyhjiöpumpun lähdön lähellä ei ole sytytyslähteitä ja että ilmanvaihdosta on huolehdittu.

8. Täyttötoimenpiteet

Tavallisten täyttötoimenpiteiden lisäksi on noudatettava seuraavia vaatimuksia.

• Varmista, että eri kylmäaineet eivät pääse sekoittumaan, kun käytät täyttövälineitä. Letkujen tai putkien on oltava mahdollisimman lyhyitä, jotta niiden sisältämä kylmäainemäärä voidaan pitää mahdollisimman pienenä.
• Sylinterit on pidettävä pystyasennossa.
• Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kuin lisäät järjestelmään kylmäainetta.
• Merkitse järjestelmä, kun täyttö on suoritettu (ellei niin ole jo tehty).
• Varo erityisen tarkasti jäähdytysjärjestelmän ylitäyttöä.

Ennen kuin täytät järjestelmän, se on painetestattava hapettomalla typellä OFN. Järjestelmälle on tehtävä vuototesti täytön jälkeen ja ennen käyttöönottoa. Seurantavuototesti on tehtävä ennen kohteesta poistumista.

9. Käytöstä poisto

Ennen tämän toimenpiteen suorittamista teknikon on tunnettava kokonaisuudessaan laitteisto ja kaikki sen tiedot. Suositellun hyvän käytännön mukaisesti kaikki kylmäaineet kerätään turvallisesti talteen. Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos analyysi on tehtävä ennen talteen otetun kylmäaineen uudelleenkäyttöä. Sähkövirtaa on oltava saatavilla ennen tehtävän aloittamista.

a) Tutustu laitteeseen ja sen toimintaan.
b) Eristä järjestelmä sähköisesti.
c) Ennen toimenpiteen yrittämistä huolehdi seuraavista:
- Mekaanisia käsittelylaitteita on saatavilla tarvittaessa kylmäainesylinterien käsittelyyn;
- Kaikki henkilönsuojaimet ovat saatavilla ja niitä käytetään oikein;
- Talteenottoprosessia valvoo joka hetki pätevä henkilö;
- Talteenottolaiteet ja sylinterit ovat soveltuvien standardien mukaisia.

d) Pumppaa tyhjäksi kylmäainejärjestelmä, jos mahdollista.
e) Ellei alipainetta voida saavuttaa, tee jakoputki niin, että kylmäaine voidaan poistaa järjestelmän eri osista.
f) Varmista, että sylinteri sijaitsee vaa'alla, ennen kuin talteenotto alkaa.
g) Käynnistä talteenottokone ja käytä sitä valmistajan ohjeiden mukaisesti.
h) Ä lä täytä sylintereitä liian täyteen. (Nestemäärä ei saa olla yli 80 % tilavuudesta).
i) Ä lä ylitä sylinterin enimmäiskäyttöpainetta edes tilapäisesti.
j) Kun sylinterit on täytetty oikein ja prosessi suoritettu loppuun, varmista, että sylinterit ja laitteisto poistetaan kohteesta nopeasti, ja että kaikki laitteiston eristysventtiilit on suljettu.
k) Kerättyä kylmäainetta ei saa lisätä toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu.

10. Merkitseminen

Laitteistoon on laitettava merkintä, josta käy ilmi, että laitteisto on poistettu käytöstä ja sen kylmäaine on tyhjennetty. Merkintä on päivättävä ja allekirjoitettava. Varmista, että laitteistossa on merkinnät, joissa kerrotaan, että laite sisältää tulenarkaa kylmäainetta.

11. Talteenotto

Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstä poistoa varten, on suositeltua hyvää käytäntöä poistaa kaikki kylmäaineet turvallisesti. Kun siirrät kylmäainetta sylintereihin, varmista, että vain asianmukaisen kylmäaineen talteenottosylintereitä käytetään. Varmista, että sylintereitä on saatavana riittävä määrä koko järjestelmän sisältämälle kylmäaineelle. Kaikki käytetyt sylinterit on tarkoitettu kerätylle kylmäaineelle ja merkitty sen mukaisesti (eli erityiset sylinterit kylmäaineen talteenotolle). Sylintereissä on oltava paineenalennusventtiili ja liitetyt katkaisuventtiilit hyvässä toimintakunnossa. Talteenottosylinterit tyhjennetään ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa. Talteenottolaitteiston on oltava hyvässä kunnossa, sitä varten on oltava käyttöohjeet ja sen on sovelluttava tulenarkojen kylmäaineiden talteenottoon. Lisäksi saatavilla on oltava kalibroidut ja hyväkuntoiset vaa'at. Letkuissa on oltava vuodottomat irrotuskytkennät ja niiden on oltava hyvässä kunnossa. Ennen kuin käytät talteenottolaitetta, tarkista, että se on hyvässä kunnossa, huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on tiivistetty syttymisen välttämiseksi siinä tapauksessa, että kylmäainetta pääsee vapautumaan. Ota yhteys valmistajaan, jos olet epävarma. Talteen otettu kylmäaine on palautettava kylmäaineen toimittajalle oikeassa talteenottosylinterissä, ja asianmukaisesta jätteenkuljetusilmoituksesta on huolehdittava. Älä sekoita kylmäaineita talteenottoyksiköissä äläkä etenkään sylintereissä. Jos kompressorit tai kompressoriöljyt on poistettava, varmista, että ne on tyhjennetty hyväksyttävälle tasolle sen varmistamiseksi, että voiteluaineeseen ei jää tulenarkaa kylmäainetta. Tyhjennysprosessi on suoritettava ennen kompressorien palautusta toimittajille. Vain kompressorin rungon sähköistä lämmitystä saa käyttää tämän prosessin tehostamiseen. Kun öljy on tyhjennetty järjestelmästä, se on kannettava ulos turvallisesti.

Huoltohenkilöstön pätevyys

Yleistä

Erityiskoulutus tavanomaisten jäähdytyslaitteiden korjausmenetelmien lisäksi on tarpeen, kun kyse on palavia kylmäaineita käyttävistä laitteista.

Monissa maissa koulutusta antavat kansalliset koulutusorganisaatiot, joilla on akkreditointi opettaa asiaankuuluvia kansallisia pätevyysvaatimuksia, jotka voidaan asettaa lainsäädännössä.

Saavutettu pätevyys tulee dokumentoida todistuksella.

Koulutus

Koulutuksen tulee sisältää seuraavat aihealueet:

Tietoa palavien kylmäaineiden räjähdysvaarasta osoittamaan, että syttyvät aineet voivat olla vaarallisia, jos niitä käsitellään huolimattomasti.

Tietoa mahdollisista syttymislähteistä, etenkin sellaisista, jotka eivät ole selviä, kuten sytyttimet, valokytkimet, pölynimurit, sähkölämmittimet.

Tietoa erilaisista turvallisuuteen liittyvistä käsitteistä:

Ilmastoimaton – laitteen turvallisuus ei riipu kotelon ilmanvaihdosta. Laitteen sammuttamisella tai kotelon avaamisella ei ole merkittävää vaikutusta turvallisuuteen. Siitä huolimatta on mahdollista, että vuotava kylmäaine voi kertyä kotelon sisään ja syttyvä ilmapiiri vapautuu kotelon avaamisen yhteydessä.

Ilmastoitu kotelo – laitteen turvallisuus riippuu kotelon ilmanvaihdosta. Laitteen sammuttamisella tai kotelon avaamisella on merkittävä vaikutus turvallisuuteen. Riittävä ilmanvaihto on varmistettava ennen sitä.

Ilmastoitu huone – laitteen turvallisuus riippuu huoneen ilmanvaihdosta. Laitteen sammuttamisella tai kotelon avaamisella ei ole merkittävää vaikutusta turvallisuuteen. Huoneen ilmastointia ei saa kytkeä pois päältä korjaustoimenpiteiden aikana.

Tiedot suljettujen komponenttien ja suljettujen koteloiden käsitteistä standardin IEC 60079-15: 2010 mukaan.

Tietoja oikeista työskentelytavoista:

a) Käyttöönotto

• Varmista, että lattiapinta-ala on riittävä kylmäaineen täyttämiseen tai että ilmanvaihtoletku on asennettu oikein.
• Liitä putket ja suorita vuototesti ennen kylmäaineen täyttämistä.
• Tarkista turvalaitteet ennen käyttöönottoa.

b) Huolto

- Siirrettävät laitteet on korjattava ulkona tai korjaamossa, joka on erityisesti varustettu tulenarkoja kylmäaineita sisältävien laitteiden huoltamiseen.

- Varmista korjauspaikan riittävä ilmanvaihto.

- Huomioi, että laitteen toimintahäiriöt voivat johtua kylmäaineen häviämisestä ja kylmäainevuoto on mahdollinen.

- Pura kondensaattorit tavalla, joka ei aiheuta kipinöitä. Tavanomainen menetelmä, kondensaattorin napojen oikosulkeminen, aiheuttaa yleensä kipinöitä.

- Kokoa suljetut kotelot huolellisesti. Jos tiivisteet ovat kuluneet, vaihda ne.

- Tarkista turvalaitteet ennen käyttöönottoa.

c) Korjaukset

- Siirrettävät laitteet on korjattava ulkona tai korjaamossa, joka on erityisesti varustettu tulenarkoja kylmäaineita sisältävien laitteiden huoltamiseen.

- Varmista korjauspaikan riittävä ilmanvaihto.

- Huomioi, että laitteen toimintahäiriöt voivat johtua kylmäaineen häviämisestä ja kylmäainevuoto on mahdollinen.

- Pura kondensaattorit tavalla, joka ei aiheuta kipinöitä.

- Jos juottamista vaaditaan, seuraavat toimenpiteet on suoritettava oikeassa järjestyksessä:

- Poista kylmäaine. Jos talteenottoa ei vaadita kansallisissa säännöksissä, tyhjennä kylmäaine ulos. Varmista, että tyhjennetty kylmäaine ei aiheuta vaaraa. Epävarmoissa tapauksissa yhden henkilön tulisi vartioida tyhjennysaukkoa. Varo erityisesti sitä, ettei tyhjennetty kylmäaine siirry takaisin rakennukseen.

- Tyhjennä kylmääinepiiri.

- Huuhtele kylmäainepiiriä typellä 5 minuutin ajan.

- Tyhjennä uudelleen.

- Poista vaihdettavat osat leikkaamalla, ei liekillä.

- Huuhtele juotoskohtaa typellä juottoprosessin aikana.

- Suorita vuototesti ennen kylmäaineen täyttämistä.

- Kokoa suljetut kotelot huolellisesti. Jos tiivisteet ovat kuluneet, vaihda ne.

- Tarkista turvalaitteet ennen käyttöönottoa.

d) Käytöstä poisto

- Jos turvallisuus vaarantuu laitteen käytöstä poistamisen jälkeen, kylmäaine on poistettava ennen käytöstä poistamista.

• Varmista laitteen sijaintipaikan riittävä ilmanvaihto.
• Huomioi, että laitteen toimintahäiriöt voivat johtua kylmäaineen häviämisestä ja kylmäainevuoto on mahdollinen.
• Pura kondensaattorit tavalla, joka ei aiheuta kipinöitä.
• Poista kylmäaine. Jos talteenottoa ei vaadita kansallisissa säännöksissä, tyhjennä kylmäaine ulos. Varmista, että tyhjennetty kylmäaine ei aiheuta vaaraa. Epävarmoissa tapauksissa yhden henkilön tulisi vartioida tyhjennysaukkoa. Varo erityisesti sitä, ettei tyhjennetty kylmäaine siirry takaisin rakennukseen.

• Tyhjennä kylmäainepiiri.

- Huuhtele kylmäainepiiriä typellä 5 minuutin ajan.

• Tyhjennä uudelleen.

- Täytä typellä ilmakehän paineeseen.

- Laita laitteistoon merkintä siitä, että kylmäaine on poistettu.

e) Hävittäminen

- Varmista työskentelypaikan riittävä ilmanvaihto.

- Poista kylmäaine. Jos talteenottoa ei vaadita kansallisissa säännöksissä, tyhjennä kylmäaine ulos. Varmista, että tyhjennetty kylmäaine ei aiheuta vaaraa. Epävarmoissa tapauksissa yhden henkilön tulisi vartioida tyhjennysaukkoa. Varo erityisesti sitä, ettei tyhjennetty kylmäaine siirry takaisin rakennukseen.

• Tyhjennä kylmääinepiiri.

- Huuhtele kylmäainepiiriä typellä 5 minuutin ajan.

- Tyhjennä uudelleen.

• Leikkaa kompressori irti ja tyhjennä öljy.

Syttyviä kylmäaineita sisältävien laitteiden kuljetus, merkinnät ja varastointi

Syttyviä kylmäaineita sisältävien laitteiden kuljetus

Huomiota on kiinnitettävä siihen, että syttyviä kaasuja sisältäville laitteille saattaa olla olemassa kuljetusmääräyksiä Laitteiden enimmäismäärä tai se kokoonpano, jotka voidaan kuljettaa yhdessä, määritetään sovellettavissa kuljetusmääräyksissä.

Laitteen merkitseminen merkeillä

Työalueella käytettävien samankaltaisten laitteiden merkit ovat yleensä paikallisten määräysten mukaisia, ja ne ilmaisevat turvallisuutta ja/tai terveyttä koskevat vähimmäisvaatimukset työskentelypaikassa.

Kaikki vaaditut merkit on pidettävä hyvässä kunnossa, ja työnantajien on varmistettava, että työntekijät saavat asianmukaista ja riittävää opastusta ja koulutusta asianmukaisten turvallisuusmerkkien merkityksestä ja näiden merkkien vaatimista toimenpiteistä.

Merkkien tehokkuutta ei saa heikentää asettamalla liikaa merkkejä yhteen paikkaan.

Kaikkien käytettyjen piktogrammien tulisi olla mahdollisimman yksinkertaisia ja sisältää vain olennaisia tietoja.

Syttyviä kylmäaineita sisältävien laitteiden hävittäminen

Katso kansalliset määräykset.

Laitteistojen/laitteiden varastoiminen

Laitteistojen varastoinnissa on noudatettava valmistajan antamia ohjeita.

Pakattujen (myymättömien) laitteistojen varastoiminen

Varastointipakkausten suojaus on rakennettava siten, että pakkauksen sisällä olevien laitteiden mekaaniset vauriot eivät aiheuta kylmäaineen vuotoa.

Yhdessä varastoitavien laitteiden sallittu enimmäismäärä määritetään paikallisissa määräyksissä.
