IHF9580 - Liesi Cylinda - Ilmainen käyttöohje ja opas

Tuotetyyppi	Induktioliesi integroidulla liesituulettimella
Malli	IHF9580
Merkki	Cylinda
Mitat (L x S)	830 x 520 mm
Paino	21 kg
Virtalähde	220-240 V, 50/60 Hz; 380-415 V 3N~, 50/60 Hz
Maksimi tehonotto	7,4 kW (säädettävissä tehonrajoitusvalikosta)
Keittoalueiden määrä	4 (2 vasen, 2 oikea) + 2 siltavyöhykettä
Teho per vyöhyke	2100 W (yksittäinen), 3000 W tehostus; silta: 3700 W tehostus
Liesituulettimen ominaisuuksia	Integroitu liesituuletin, automaattitila, tehostusnopeudet (teho 1 & 2), viivästystoiminto
Ohjaustyyppi	Kosketusliukusäädin digitaalisella näytöllä
Tehostustoiminto	Kyllä, kaikille keittoalueille ja liesituulettimelle
Siltatoiminto	Kyllä, yhdistä vasemmat tai oikeat vyöhykkeet
Ajastin	Vyöhykekohtainen ja yleinen hälytin, enintään 99 minuuttia
Lapsilukko	Kyllä
Tauotustoiminto	Kyllä
Muistitoiminto	Kyllä (muistaa asetukset vahingossa tapahtuneen sammutuksen jälkeen)
Kattilan tunnistus	Kyllä, automaattinen
Jälkilämmön merkkivalo	Kyllä, näyttää H:tä kun vyöhyke > 50°C
Suodattimen huoltomerkit	Rasvasuodatin: 100 h jälkeen; Hiilisuodatin: 200 h jälkeen
Puhdistus ja huolto	Pyyhi liesitaso pehmeällä liinalla; rasvasuodattimet konepestäviä; hiilisuodatin pestävä/uudelleenkäytettävä enintään 8 jaksoa
Turvaominaisuudet	Automaattinen sammutus, ylikuumenemissuoja, lapsilukko, kattilan tunnistus
Asennustapa	Upotettu, minimi kaappileveys 600 mm
Virtajohto	H05V2V2-F 5x2,5 mm², Y-tyypin liitäntä
Yhteensopivat kattilat	Ferromagneettinen pohja (valurauta, emaloitu teräs, hiiliteräs, ruostumaton teräs magneettipohjalla)

Usein kysytyt kysymykset - IHF9580 Cylinda

Kuinka aktivoin tehostustoiminnon keittoalueelle?

Paina tehopalkin '9' kaksi kertaa. Näyttö osoittaa 'P', joka tarkoittaa tehostuksen olevan aktiivinen. Poistamiseksi valitse mikä tahansa muu taso.

Kuinka puhdistan rasvasuodattimet ja kuinka usein?

Rasvasuodattimet tulisi puhdistaa 2 kuukauden välein (tai useammin runsaassa käytössä). Ne voidaan pestä astianpesukoneessa. Suodattimen huoltomerkki syttyy 100 käyttötunnin jälkeen.

Mitä virhekoodi E2 tarkoittaa?

E2 ilmaisee tyhjän tai sopimattoman kattilan, tai kattilan/liesitason pintalämpötila on liian korkea. Anna liesitason jäähtyä ja käytä sopivaa kattilaa. Älä lämmitä tyhjiä kattiloita.

Voinko käyttää minkä tahansa tyyppistä kattilaa tällä induktioliedellä?

Ei, vain kattilat, joissa on ferromagneettinen pohja (valurauta, emaloitu teräs, hiiliteräs, ruostumaton teräs magneettipohjalla). Tarkista magneetilla – jos se tarttuu, kattila sopii.

Kuinka käytän siltatoimintoa yhdistääkseni kaksi keittoaluetta?

Paina vasemmanpuoleisten kahden vyöhykkeen (1+2) tai oikeanpuoleisten (3+4) numeroita samanaikaisesti. Näyttö näyttää yhdistetyn vyöhykkeen. Aseta tehotaso yhdelle numerolle.

Kuinka nollaan suodattimen huoltomerkin puhdistuksen jälkeen?

Kun liesitaso on pois päältä, käynnistä se. Paina liesituulettimen numeroa aktivoidaksesi palkin. Paina 'A' vähintään 5 sekunnin ajan. Kaksi äänimerkkiä vahvistaa nollauksen ja symboli katoaa.

Mikä on liesitason maksimitehonkulutus?

Oletusmaksimiteho on 7,4 kW. Tätä voidaan pienentää tehonrajoitusvalikosta (arvot: 7,4, 4,5, 3,5, 2,8 kW) kotitalouden syötölle sopivaksi.

Kuinka aktivoin lapsilukon?

Poista kaikki kattilat ja sammuta liesitaso. Paina ja pidä yhtä numeroalueesta 3 sekuntia, pyyhkäise sitten 0:sta BOOST:iin. Numerot syttyvät osoittaen lukituksen olevan aktiivinen.

Miksi liesitaso pitää surinaa?

Kevyt surina on normaalia induktioliedellä, erityisesti suurella teholla. Se johtuu energian siirtymisestä kattilaan. Ääni vähenee pienemmillä tehotasoilla.

Kuinka käytän ajastintoimintoa?

Kun keittoalue on aktiivinen, paina ajastinhallinnan numeroa. Aseta minuutit ja sekunnit tehopalkin numeroilla (1-99 minuuttia). Vahvista odottamalla 10 sekuntia. Ajastinlaskenta näkyy näytössä.

KÄYTTÖOHJE IHF9580 Cylinda

Oman turvallisuuden ja laitteen oikeaoppisen toiminnan takaamiseksi lue tämä opas huolellisesti ennen asennusta ja käyttöönottoa. Pidä nämä ohjeet aina laitteen mukana, myös siinä tapauksessa, että sitä ei enää käytetä tai että se luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat kaikki laitteiston toiminnan ja turvallisuuden ominaisuudet. Näissä keittotasoissa on EMC- ja EMF-direktiivien mukaiset induktiojärjestelmät, eikä niiden pitäisi aiheuttaa häiriötä muille elektroniikkalaitteille. Sydämentahdistimen tai muiden elektroniikkalaitteiden käyttäjien tulee kysyä neuvoa omalta lääkäriltä tai implantoidun laitteen valmistajalta häiriöalttiuden määrittämiseksi.

⚠️ Sähköliitännät edellyttävät pätevän teknikon toimia. Ennen sähköliitännän tekemistä tutustu osioon SÄHKÖLIITINTÄ.

Jos laitteessa on virtajohto, liitti- met tai johdinten läpimitta joh- don kiinnityskohdan ja liitinten välillä tulee toteuttaa siten, että maajohtimen ylävirrassa oleva jännitteinen johdin voidaan irrottaa, mikäli se tulee ulos kiinnityksestään.

• Valmistaja ei ole vastuussa vahingoista, joihin on syynä virheellinen asennus tai käyttö.
• Tarkista, että verkkojännite vastaa tuotteen sisäpuolelle kiinnitetyssä kilvessä kerrottua jännitettä.
• Katkaisulaitteet tulee asentaa kiinteään laitteistoon joh-dotusjärjestelmiä koskevien standardien mukaisesti.
• Luokan I laitteiden tapauksessa tarkista, että kotitalouden syöttöverkossa on soveltuva maadoitusliitäntä.
• Liitä imulaite savuhormiin sopivalla putkella. Käytä viitteenä varusteita, jotka voidaan ostaa ja jotka on kerrottu asennusoppaassa (pyöröputkien vähimmäishalkaisija 120 mm). Poistoputken tulee olla mahdollisimman lyhyt.
• Liitä tuote sähköverkkoon moninapaisen kytkimen kautta.
• Ilmanpoistoa koskevia mää-räyksiä on noudatettava.
• Älä liitä imulaitetta poistoputkiin, joihin tulee palamishöyryjä (lämmittimet, takat jne.).
• Jos liesituuletinta käytetään muiden kuin sähkölaitteiden kanssa (esim. kaasupolttimet), on taattava huoneen riittävä ilmanvaihto poistokaasujen palaamisen estämiseksi. Kun keittolaitetta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huo-

neen negatiivinen paine ei saa olla korkeampi kuin 4 Pa, jotta keittolaite ei ime savua takaisin huoneeseen.

• Ilmaa ei saa poistaa hormiin, jota käytetään kaasua tai muuta polttoainetta käyttävi-en laitteiden savuhormina.
• Jos virtajohto on vaurioitunut, pyyydä valmistajaa, valtuutettua huoltokeskusta tai pätevää teknikkoa vaihtamaan se kaikenlaisten riskien tai vaaratilanteiden välttämiseksi.
• Kytke laitteen pistoke voimassa olevien määräysten mukaiseen pistorasiaan saavutettavissa olevassa kohdassa.
• Savunpoistoa koskevien teknisten ja turvallisuustietojen suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Ennen lait-teen asennusta poista suojakalvot.

- Käytä ainoastaan laitteen mukana toimitettuja ruuveja ja muita rautatavaroita.

VAROITUS: Jos ruuveja tai kiinnityslaitteita ei asenneta näiden ohjeiden mukaisesti, vaarana on sähköiskut.

• Lasten ei tule tehdä puhdistus- ja huoltotoimenpiteitä, ellei aikuinen valvo heitä.
• Lapsia tulee valvoa sen var-mistamiseksi, etteivät he leiki laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on rajoittuneet psykofyysiset tai aisteihin liittyvät kyvyt tai joilla ei ole kokemusta ja tietoa, ellei heitä valvota tarkkaan ja ellei heidän turvallisuudestaan vastuussa oleva henkilö opasta heitä laitteen turvalliseen käyttöön.

- Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset tai henkilöt, joiden psykofyysiset tai aisteihin liittyvät kyvyt ovat rajoittuneet tai joilla ei ole riittävästi tietoa tai kokemusta, mikäli heitä valvotaan asianmukaisesti ja heitä opastetaan laitteen turvalliseen käyttöön ja annetaan tietoa laitteen käyttöön liittyvistä vaaroista. Älä anna lasten leikkiä laitteella.

VAROITUS: Laite ja sen kosketettavissa olevat osat kuumentuvat käytön aikana hyvin paljon.

Ole tarkkana, ettet koske vas-tuksiin.

Pidä alle 8-vuotiaat lapset etäällä laitteesta, ellei heitä valvota jatkuvasti.

• Puhdistaja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.
• On suositeltavaa taata huo-neen asianmukainen ilman- kierto, jos laitetta käytetään yhdessä kaasulla tai muilla polttoaineilla toimivien laittei- den kanssa (ei koske laitteita,

jotka vain kierrättävät ilmaa huoneessa).

VAROITUS: Jos pinnassa on halkeamia, sammuta laite sähköiskujen vaaran välttämiseksi.

• Älä kytke laitetta toimintaan, jos pinnassa on säröjä tai materiaalin paksuudessa näkyy vikaa.
• Älä koske laitteeseen käsillä tai muilla kehonosilla, jotka ovat märkiä.
• Älä käytä höyrypuhdistimia laitteen puhdistukseen.
• Älä aseta keittotason pinnalle metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, sillä ne voivat ylikuumentua.
• Käytä soveltuvaa ohjainta sammuttaaksesi keittotason käytön jälkeen: älä luota kattiloiden antureihin.

VAROITUS: Keittotason var-tioimatta jättäminen on vaarallista, kun käytetään öljyä tai ras-vaa, sillä tuloksena voi olla vaaratilanne ja tulipalo. Älä KOS-KAAN yritä sammuttaa mahdollisia liekkejä vedellä. Sammuta laite ja tukehduta liekit esimer-kiksi kannella tai sammutus-peitteellä.

VAROITUS: Kypsennysprosessia täytyy valvoa. Lyhyttä kypsennysprosessia täytyy valvoa jatkuvasti.

- Laitetta ei ole suunniteltu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä.

VAROITUS: Tulipalovaara: älä laske esineitä keittopinnoille.

• Laite tulee asentaa siten, että sähkövirransyöttö voidaan katkaista avaamalla koskettimet (3 mm) siten, että katkaisu sujuu täydellisesti luokan III ylikuormitusolosuhteissa.
• Laitetta ei tule koskaan altistaa ilmaston olosuhteille (sade, aurinko).
• Laitteen ilmanvaihdon tulee vastata valmistajan antamia ohjeita.
• Pidä pakkaukset lasten ja kotieläinten ulottumattomissa.
• Keittiön liesituulettimet ja muut ruoanlaitossa syntyvän savun poistolaitteet voivat vaarantaa kaasua tai muuta polttoainetta polttavien laitteiden turvallisen toiminnan (mukaan lukien muissa tiloissa olevat laitteet) polttokaasujen takaisinvirtauksen vuoksi. Nämä kaasut voivat johtaa häkämyrkytykseen. Keittiön liesituulettimen tai minkä tahansa ruoanlaiton savujen poistolaitteen asennuksen jälkeen varmista, että pätevä henkilö testaa kaasulaitteet sen takaamiseksi, että polttokaasuja ei pääse virtaamaan takaisin.

2. KÄYTTÖ

• Imulaite on suunniteltu ainoastaan ruoanlaiton hajujen poistamiseen kotitalouskäytössä.
• Älä missään tapauksessa käytä laitetta muuhun tarkoitukseen.

• Friteerauskeittimiä tulee valvoa koko ajan käytön aikana, sillä kuumentunut öljy voi syttyä palamaan.

• Älä käytä laitetta ulkopuolisella ajastimella tai erillisellä kaukosäätimellä.

• Ylikuumenemisen välttämiseksi laitetta ei saa asentaa koristeoven taakse.
• Älä nouse laitteen päälle, se voi vahingoittua.
• Silikoniliitosten vahingoittumisen välttämiseksi älä aseta kehyksen päälle kuumia keittoastioita.
• Älä leikkaa tai valmista ruokia pinnalla äläkä anna kovien esineiden pudota sen päälle. Älä vedä kattiloita tai astioita pinnalla.

3. PUHDISTUS JA HUOLTO

• Sammuta laite tai kytke se irti sähkövirransyötöstä ennen mitään huolto-toimenpiteitä.
• Jos hajunpoiston hiilisuodatin ei kuu-lu toimitukseen, noudata pakkauksen mukana annettuja ohjeita regeneroin-timenettelyä ja vaihtoaikoja varten.

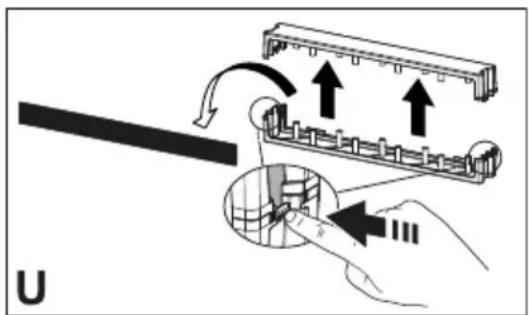

• Jos hajunpoiston hiilisuodatin toimitetaan, ja se on tyyppiä (U) (katso asennusohjeita), se voidaan regeneroida. Aktiivihiihihajusuodatin voidaan pestä ja regeneroida 3–4 kuukauden välein (tai useammin, jos liesituuletinta käytetään paljon), enintään 8 uudistuskertaa (jos liesituuletinta käytetään paljon, on suositeltavaa, ettei ylitetä 5 kertaa). Ota yhteys huoltoon uuden suodattimen (U) tilaamiseksi.

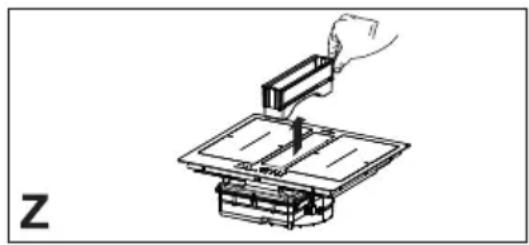

Regenerointimenettely:

- Pese astianpesukoneessa enintään 70°:n lämpötilassa tai käsin lämpi-mässä vedessä. Älä käytä hankaussieniä (äläkä pesuaineita!).

• Kuivaa uunissa enintään 70°:n lämpötilassa 2 tunnin ajan (on suositeltavaa lukea huolellisesti uunin käyttöopas ja asennusohjeet).
• Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa. Älä pese ritilöitä astianpesukoneessa. (Z).

• Älä koskaan käytä hankaussieniä, teräsvillaa, suolahappoa tai muita tuotteita, jotka saattavat naarmuttaa pintaa tai jättää siihen jälkiä.
• Vahingossa keittotason pinnalle pu-donneita tai toiminnallisiin tai koristeosiin kerääntyneitä elintarvikkeita ei saa käyttää.

Laitteen puhdistaminen

• Puhdista keittotaso jokaisen käytön jälkeen mahdollisten ruoanjäänteiden palamisen välttämiseksi. Kiinni tarttuneen ja palaneen lian puhdistaminen on vaikeampaa.
• Puhdista jokapäiväinen lika pehmeäl- lä liinalla tai sienellä ja sopivalla pesuaineella. Noudata käytettävän pesuaineen suhteen valmistajan suosituksia. On suositeltavaa käyttää suojaavia pesuaineita.
• Poista kiinnitarttunut lika, esimerkiksi ylikuohunut maito, lasikeraamiselle pinnalle tarkoitetulla kaapimella. Nou-data käytettävän kaapimen suhteen valmistajan suosituksia.

• Poista sokeria sisältävät ruoat, esi- merkiksi ylikuohunut hillo, lasikeraa- miselle pinnalle tarkoitetulla kaapimella keittotason ollessa vielä lämmin. Muussa tapauksessa jäänteet voivat vahingoittaa lasikeraamista pintaa.

• Poista mahdollinen sulanut muovi lasikeraamiselle pinnalle tarkoitetulla kaapimella. Muussa tapauksessa jäänteet voivat vahingoittaa lasikeraamista pintaa.

• Poista kalkkitahrat pienellä määrällä kalkinpoistoliuosta, esimerkiksi etikkaa tai sitruunamehua, kun keittotaso on jäähtynyt. Puhdista uudelleen kostealla liinalla.

4. HUONEKALUJA KOSKEVAT VAATIMUKSET

Asennusmenetelmässä tulee noudattaa käyttömaassa vallitsevia lakeja, määräyksiä, direktiivejä ja standardeja (kuten sähkölaitteiden turvallisuutta ja osien oikeaoppista kierrätystä koskevia asetuk-sia)!

• Älä käytä silikonitiivistysainetta laitteen ja työtason välille. Keittotaso on tarkoitettu asennettavaksi keittiön työtasoon vähintään 600 mm leveän keittiökaapin päälle.
• Jos laite asennetaan tulenaran materiaalin päälle, on noudatettava tarkkaan ohjeistusta sekä pienjännitettä ja paloturvallisuutta koskevia määräyksiä.
• Kalusteeseen asennettavien yksiköiden tapauksessa osat (muovimateriaalit ja vaneripuu) tulee asentaa kuumuutta kestävillä liima-aineilla (väh. 100 °C): soveltumattomien liima-aineiden ja materiaalin käyttö voi johtaa vääntymiseen ja irtoamiseen.
• Keittiökalusteessa täytyy olla riittävästi tilaa laitteen sähköliitäntöjä varten. Laitteen yläpuolella olevat kaapit on asennettava etäisyydelle, joka sallii riittävästi tilaa mukavaa työskentelyä varten.

• Työtason reunassa olevat kovaa puu-ta olevat koristereunat laitteen takana ovat sallittuja, kunhan minimietäisyys vastaa aina asennuskuvissa näkyviä arvoja.

• Asennetun laitteen ja takaseinän minimietäisyys näkyy kalusteeseen asennettavan laitteen asennuskuvassa (150 mm sivuseinä, 40 mm takaseinä ja 500 mm mahdolliset yläpuolella olevat kalusteet).

• Nesteiden vuotamisen estämiseksi keittotason kehyksen ja työtason väliin, sijoita ennen asennuksen aloittamista keittotason koko ulkoreunaan toimitettu liimautuva tiiviste.

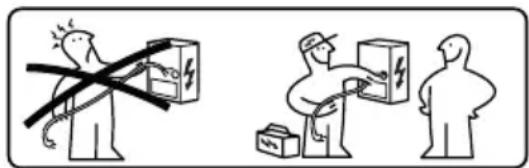

5. SÄHKÖLIITÄNTÄ

VAROITUS: Kaikki sähköliitännät edellyttävät valtuutetun asentajan toimia.

• Noudata kytkentäkaaviota (sijaitsee tuotteen alapuolella).
• Tässä laitteessa on Y-tyyppinen liitäntä, joten vaaditaan nollajohdin. Virtajohdon on oltava vähintään tyyp-piä H05V2V2-F 5 x 2,5 mm², YKSI-VAIHE, KAKSIVAIHE ja KOLMIVAL-HE liitäntä: johtimien min. halkaisija: 2,5 mm². Virtajohdon ulkoinen halkaisija: min 8 mm - max 12 mm.
• Liittimiin päästään irrottamalla liitäntäkotelon kansi.
• Tarkista, että kodin sähköjärjestelmän ominaisuudet (jännite, maksimiteho ja virta) ovat laitteen kanssa yhteensopivat.
• Liitä laite asennusoppaassa näytetyllä tavalla (noudata kansallisia verkko-jännitettä koskevia viitestandardeja).
• On suositeltavaa käyttää virtajohtoa H05V2V2-F, 5 x 2,5 mm². Jos käytetään virtajohtoa H05V2V2-F, 5 x 2,5 mm², noudata seuraavia ohjeita: kolmivaiheliitännässä erottele 2 johdinta ja irrota siniset vaipat harmaista johtimista.

Varoitus! Älä hitsaa johtoja!

6. YMPÄRISTÖÄ KOSKEVAT HUOMIOT

Kodinkoneiden hävittäminen

Tuotteessa tai pakkauksessa oleva

symboli osoittaa, että tuotetta ei saa hävittää tavallisten kotitalousjätteiden mukana. Tuote tulee hävittää sähkö- ja elektroniikkalaitteiden kierrätykseen erikoistuneessa keskuksessa. Kun varmistetaan, että tämä tuote hävitetään oikeaoppisesti, voidaan ennaltaehkäistä mahdolliset kielteiset ympäristö- ja terveysvaikutukset, joihin soveltumaton hävittäminen voisi johtaa. Jos tahdot tarkkoja tietoja tämän tuotteen hävittämisestä, käänny kuntasi virkailijoiden, paikallisen jätehuollon tai tuotteen myymälän puoleen.

Laite vastaa direktiiviä 2012/19/EU, joka koskee sähkö- ja elektroniikkalaitteissa käytettyjen vaarallisten aineiden vähentämistä ja hävittämistä.

Pakkausmateriaalien hävittäminen

Symbolilla varustetut materiaalit voidaan kierrättää. Hävitä pakkausmateriaalit viemällä ne asianmukaisiin kierrätysastioihin.

Energiansäästö

Energiaa on mahdollista säästää päivittäin kypsennyksen aikana noudattamalla seuraavassa annettuja vinkkejä.

• Kun vesi lämmitetään, käytä vain tarvittavaa määrää vettä.
• Jos mahdollista, peitä kattilat aina kannella.
• Ennen keittotason aktivoimista aseta kattila paikoilleen.
• Laita pienet kattilat pienille keitto-alueille.
• Aseta kattilat suoraan keittoalueen keskelle.

- Käytä jälkilämpöä pitääksesi elintarvikkeet lämpiminä tai sulattaaksesi ne.

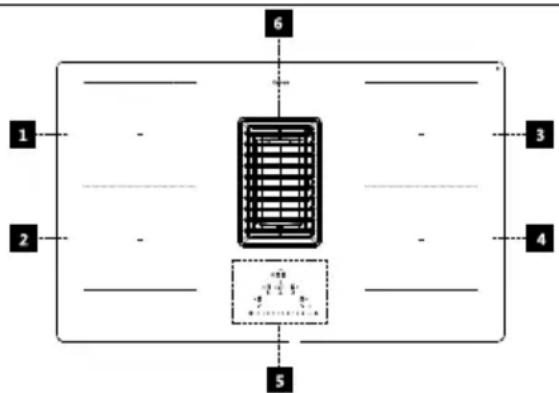

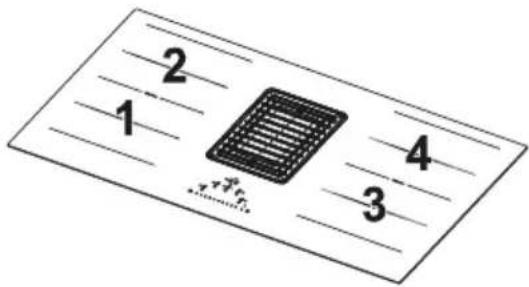

7. TUOTTEEN KUVAUS

1	Yksittäinen keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
2	Yksittäinen keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
3	Yksittäinen keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
4	Yksittäinen keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
5	Ohjauspaneeli
6	Imuritilä
1 + 2	Yhdistettävissä oleva keittoalue (220 x 395 mm) 3000 W, jossa 3700 W:n Booster-tehotoiminto.
3 + 4	Yhdistettävissä oleva keittoalue (220 x 395 mm) 3000 W, jossa 3700 W:n Booster-tehotoiminto.

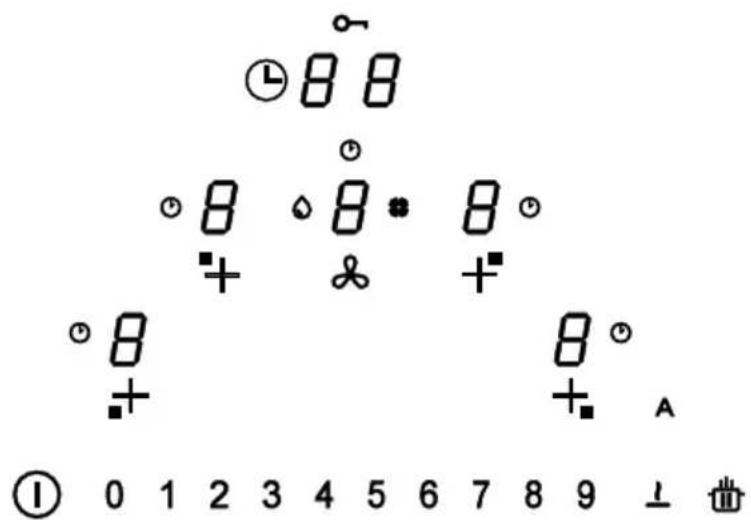

8. OHJAUSPANEELI

Laitteen käynnistys

Pidä virtapainiketta painettuna 2 sekuntia tason käynnistämiseksi ja toimintojen aktivoimiseksi. Kaikki numeronäytöt näyttävät i ja ajastimen näytöt "C L".Nyt taso on päällä, mutta kaikkien keittoalueiden ja liesituulettimen teho on nolla. Taso sammu automaattisesti kun se on käyttämättä 20 sekuntia.Huomio: Turvallisuussyistä taso voidaan aina sammuttaa virtapainikkeesta.Huomio: Ohjauspaneelissa valittavissa olevat toiminnot ovat aina valaistut/näkyvät ja vain ne voidaan aktivoida. Keittoalueiden, imulaitteen ja ajastimen ohjainten alueet voidaan aktivoida painamalla kyseessä olevaa numeronäyttöä.Numeron syttyminen kirkkaaksi vahvistaa sen.

MERKKIVALOT

Kattilan tunnistaminen

Jokainen keittoalue on varustettu järjestelmällä, joka tunnistaa kattilan läsnäolon keittotasolla.

Tunnistusjärjestelmä kykenee tunnistamaan kattilat, joiden pohja on magnetisoiva ja soveltuu induktiokeittotasoilla käytettäväksi.

Jos kattila otetaan pois käytön aikana tai käytetään soveltumatonta kattilaa, näyttöön ilmestyy symboli

Jälkilämmön osoitin

Jälkilämmön osoitin on turvallisuustoiminto, joka ilmoittaa, että keittoalueen pinnan lämpö on yhä vähintään 50 °C, joten se voi johtaa palovammoihin paljain käsin koskettaessa. Vastaavan keit-

toalueen numeronäytössä näkyy H. Kun laite on sammutettu, tuulettimen toiminta jatkuu miniminopeudella, kunnes symbolia H ei enää näytetä.

Varoituksia asentajalle: Tarkista ja vaihda tarvittaessa ta-son tehoasetus. Katso kappale " Tehon rajoitus ".Ennalta määritetty asetus on asetettu 7,4 Kw:n absorptioon.

"Liukusäätimen ja hipaisunäppäimen käyttö":Aseta sormi näppäimen tai liukusäätimen ohjaimen päälle parhaan tuloksen saamiseksi. Alä paina..Hipaisunäppäimet toimivat kevyellä sormen painalluksella. Alä ohjaa ohjauspaneelia muita esineitä käyttämällä.


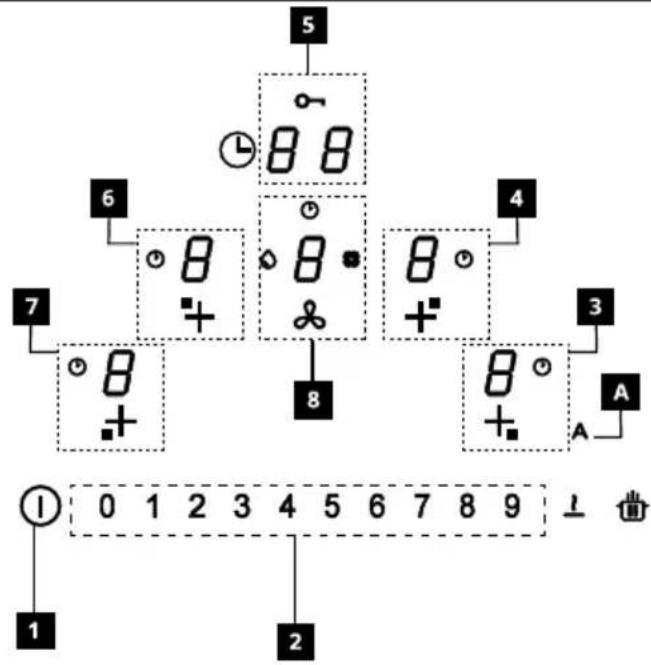

1	Päällä/pois päältä
2	Liukunäppäimistö
3	Etuoikean keittotason tehotason osoitin
4	Takaoikean keittotason tehotason osoitin
5	Ajastimen hallinnan alue
6	Takavasemman keittotason tehotason osoitin
7	Etuvasemman keittotason tehotason osoitin
8	Imulaitteen tehotason osoitin
A	Automaattisen toiminnon näppäin

Kytkimet Kuvaus
	Keittoalueen valintaPaina 2 sekuntia On/Off -näppäintä1Keittoalueet aktivoidaan painamalla numeronäyttöä vitealueella. Vahvistuksen antaa vastaavan numeronäytön valon kirkastuminen.
	Symboli osoittaa, että valittua aluetta vastaava ajastin on aktiivinen (katso toimintoa "Keittoalueiden ajastin").
		Imulaitteen ohjausten valintaPaina 2 sekuntia On/Off -näppäintä1Liesituulettimen ohjaukset voidaan valita painamalla numeronäytön viittausta8Vahvistuksen antaa vastaavan numeronäytön valon kirkastuminen(Symboli osoittaa, että liesituulettimen toimintoja vastaava ajastin on aktiivinen.Symboli osoittaa rasvasuodattimen huolto-/puhdistustarpeen 100 käyttötunnin jälkeen.Symboli osoittaa hiilisuodattimen (hajusuodatin) huolto-/puhdistustarpeen 200 käyttötunnin jälkeen.
0	1	2 3 4 5 6 7 8 9
		Keittoalueiden tehon ja/tai imulaitteen nopeuden valintaPaina 2 sekuntia On/Off -näppäintä1Valitse joko liesituulettimen numeronäyttö tai yhden keittoalueen numeronäyttö nel- jästä.Keittoalueiden tehoa tai imulaitteen nopeutta voidaan kohottaa tai laskea painamalla suoraan haluttua arvoa tai siirtämällä sormea (oikealta vasemmalle tai painvastoin) sen mukaan halutaanko asetettua arvoa suurentaa vai pienentää.
		Ajastimen valintaPaina 2 sekuntia virtapainiketta .Valitse keittoalueiden ja liesituulettimen ajastimen kytkimien alue, jossa näkyy ole- tusarvona "C L" (katso Ajastimen toiminnot).Symboli osoittaa turvallisuustoimintojen painikkeen. "katso Painikelukitus (puhdistus)".
A		Kun keittotaso/imulaite käynnistetään, esimääritettynä asetuksena liesituuletin käyn- nistyy automaattitavassa ja LED-valo palaa kirkkaana. Liesituuletin käynnistyy, jos keittoalueiden teho on suurempi kuin "1".Se poistetaan käytöstä painamalla LED-valoa ja sen vahvistaa valon kirkkauden muutos, joka tulee kirkkaasta himmeäksi. Se voidaan poistaa käytöstä myös paina- malla tehopalkilla arvoa, joka on suurempi kuin "1", ja sen vahvistaa LED-valon kirk- kauden muutos kirkkaasta himmeäksi.Se käynnistetään uudelleen painamalla LED-valoa, joka tulee kirkkaaksi.
		Toiminto TAUKO ja UUDELLEENKÄYNNISTYS.Yhdessä muiden painikkeiden kanssa sallii siirtymisen käyttäjän valikkoon.
		Sulatustoiminnolla voidaan sulattaa elintarvikkeita ja voita, suklaata tai huna- jaa ...jne.Yhdessä muiden painikkeiden kanssa sallii siirtymisen asentajan valikkoon.

Kun asetetaan kattila yhdelle 4:stä keittoalueesta, keittotaso tunnistaa sen välittömästi ja numeronäyttö valaistuu sen aktivoimiseksi.

Jos keittotasolla ei ole kattiloita tai muita esineitä, numeronäyttöjä ei näy.

Ohjauspaneelilla valittavissa olevat toiminnot ovat aina ne, jotka näkyvät, mutta joiden voimakkuus on alhainen. Valitse toiminnot koskettamalla vastaavaa symbolia.

9. TEHON RAJOITUS

Kun laite liitetään ensimmäistä kertaa kodin sähköverkkoon, asentajan tulee asettaa keittoalueiden teho kotitalouden sähkölaitteiston todellisen kapasiteetin perusteella.

Jos tämä ei ole tarpeen, on mahdollista laittaa keittotaso suoraan päälle kohdasta tai vaihtoehtoisesti noudattaa alla kerrottua menetelmää valikkoon siirtymiseksi.

Ennen menetelmän suorittamista tutustu koko kappaleeseen.

Liitä keittotaso verkkovirtaan.

Kun laite ensimmäisen kerran kytketään syöttöön, symboli vilkkuu.

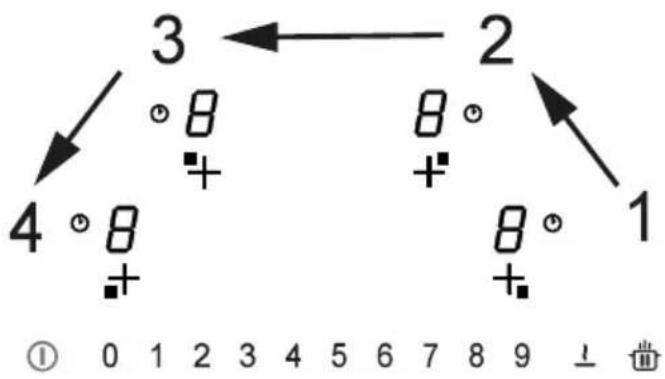

Pidä painettuna painiketta ja paina neljää alueiden numeronäyttöä (5) yksi kerrallaan vastapäivään lähtien oikealta.

Jokaisen painalluksen osoittaa ääni- merkki ja kun painike 1asketaan, nä- kyy:

Vasemmalle takanumeronäytölle ilmes- tyy vuorotellen kirjoitusCja .

Vasemmalle etunumeronäytölle ilmes- tyy kirjoitus

Paina vasenta takanumeronäyttöä ja te- hopalkin numeroa 8 asetusvalikkoon menemiseksi. Toimenpiteen vahvistaa näytön vaihto (ja . 0( ja .) . 8

Nyt olemme tason tehon asetusten valikossa.

Paina vasenta etunumeronäyttöä ja valitse yksi tehopalkilla visualisoiduista arvoista (0-1-2-3) noudattamalla alla olevaa taulukkoa.

Tehopalkin ar-vo	KW	Huomiot
0 7,4		Alun vakioasetus
1 4,5
2 3,5
3 2,8

Kun oikea arvo on annettu, vahvista koskettamalla ja pitämällä painettuna symbolia ①.

Lapsilukko	Tämä toiminto estää laitteiston käytön vahingossa.
	Toiminto laitetaan päälle näin: jos keittotasolla on kattila, paina ja pidä painettuna 3 sekunnin ajan vastaavaa numeronäyttöä. Jos keittotasolla ei ole kattilaa, paina ja pidä painettuna 3 sekunnin ajan yhtä numeronäytöistä (eivät näy) vasemmalla kohdan vieressä. Vapauta ja liu’uta sormea 0:sta 9:ään tehopalkilla, joka näyttää toimintasarjan. Kaikissa numeronäytöissä näkyy Kuvailut toimenpiteet tulee suorittaa loppuun 10 sekunnin kuluessa.
	Pois päältä ottamiseksi: paina ja pidä painettuna 3 sekunnin ajan yhtä keittoalueen numeronäytöistä. Vapauta ja liu’uta sormea 9:stä 0:aan tehopalkilla, joka näyttää toimintasarjan. Kuvailut toimenpiteet tulee suorittaa loppuun 10 sekunnin kuluessa.
Lukitus	Sallii keittotason asetusten lukituksen 15 sekunnin ajaksi vahingossa tapahtuvien muutosten estämiseksi.
	Aktivointia varten: paina samanaikaisesti oikeaa etunumeronäyttöä ta vasenta etunumeronäytöä. Ajastimen hallinnan alueen näytössä näkyy laskenta 15 sekunnista alaspäin ja syttyy
	Deaktivointia varten: paina odota 15 sekunnin päättymistä.
Boost-tehotoiminto	Sekä keittoalueet että liesituuletin voidaan asettaa erikoisteholle.
	Aktivointia varten: sekä liesituuletinta että keittoalueita, paina 2 kertaa "9" tehopalkilla. Vastaava numeronäyttö näyttää.
	Pois päältä ottaminen: valitse yksi muista mahdollisista tehopalkin arvoista.
Keittoalueiden ajastin	Ajustimesta voidaan sammuttaa tietty keittoalue asetetun ajan pääyttyä. Keittoalueet voidaan ohjelmoida yksittäin, sillä kullakin niistä on oma ajastin.
	Päälle laittaminen: Kun keittoalue on toiminnassa, paina päästäksesi kyseisen alueen ajastimen hallinnointiohjaimiin. Paina yksittäin ajastimen kytkimien alueen numeronäyttöjä, aseta arvot yksi kerrallaan valitsemalla ne tehopalkilla (Minimi 1 minuutti – Maksimi 99 minuuttia). Vahvistus tapahtuu 10 sekunnin käyttämättä olon jälkeen. Ajastimen hallinnan alueen näytössä näkyy laskenta, jos asetettu, tai oletusarvona "C L". Kaikilla alueilla voi olla asetettu ajastin ja näyttö näyttää aina sen, jossa on alin jäännösaika. Toista toimenpiteet ajastimen ajan muuttamiseksi.
	Pois päältä ottaminen: kun keittoalue on toiminnassa, paina päästäksesi kyseisen alueen ajastimen hallinnoinnin ohjaimiin. Aseta ajastimen arvot nollaan tai paina näppäintä On/Off.
Ajastin (yleinen)	Hälytyksellä varustettu ajastin yleistä käyttöä varten.
	Aktivointia varten: keittotaso päällä ilman keittoastioita paina ajastimen kytkimien alueen numero- näyttöjä, aseta arvot yksi kerrallaan valitsemalla ne tehopalkilla (Minimi 1 minuutti – Maksimi 99 minuuttia). Ajastimen hallinnan alueen näytössä näkyy laskenta, jos asetettu, tai oletusarvona "C L".
	Aseta ajastimen arvot nollaan tai paina läksi kertaa taso sammutettuna.
Sulatustoiminto	Päälle laittaminen: valitse yksi 4:stä keittoalueesta ja painaValitun alueen numeronäytössä näkyy
	Pois päältä ottaminen: paina tai paina.
Lämmitystoiminto	Tätä toimintoa käytetään kattilan lämmittämiseksi enimmäisteholla ennen kuin jatketaan kypsen-nystä valitulla tasolla. Ajanjakso, jonka verran keittoaluetta pidetään enimmäisteholla, riippuu lopul-lisesta asetetusta kypsennystasosta. Katso taulukkoa:
	Tehotaso Ajastin (sekunnit)
	1	40
	2	72
	3 120
	4 176
	5 256
	6 432
	7 120
	8 192
	9 Ei saatavilla
	P Ei saatavilla
	Päälle laittamiseksi, kun keittotasolla on kattila ja keittoalue on valittuna, paina ja pidä painettuna 3 sekunnin ajan valittua arvoa (välillä 1–8) tehopalkista. Vastaavan keittoalueen näyttö osoittaa "A" + valittu arvo.Voit lisätä keittotasoa, mutta vähentämällä sitä toiminto kytkeytyy pois päältä.
Taukotoiminto	Tästä toiminnosta voit keskeyttää/käynnistää uudelleen minkä tahansa keittotasolla päällä olevan toiminnon vähentämällä keittoalueella saatavissa olevaa tehoa ja nollaamalla kaikki toiminnot. Jos taukotoimintoa ei oteta pois päältä 10 minuutin kuluessa, keittofaso sammuu automaattisesti.
	Päälle laittaminen: Kun keittotasolla on kattila ja keittoalue on valittuna, paina ja pidä painettuna taukotoiminnon näppäintä ahintään 1 sekunnin ajan. Kaikissa näytössä näkyy .
	Pois päältä laittaminen: paina ja pidä painettuna sekunnin ajan, kunnes se vilkkuu. Paina mi-tä tahansa muuta näppäintä 10 sekunnin kuluessa. Toiminto kytketään pois päältä, ja keittotaso jat-kaa edellisillä asetuksilla.
Muistitoiminto	Tätä toimintoa käytetään keittotason toiminta-asetusten palauttamiseen muistista siinä tapaukses-sa, että virta katkesi tahattomasti tai äkillisesti.
	Kun keittotaso sammuu, mutta se laitetaan päälle 6 sekunnin kuluessa koskettamalla symbolia , näppäin ukkuu 6 sekunnin ajan. Paina näppäintä palauaksesi aiemmin asetetut toi-minnot. Piippausääni kuuluu toimenpiteen vahvistamiseksi.
Yhdistelmätila ("siltä" tila)	Tästä toiminnosta voidaan yhdistää 2 keittoaluetta niiden käyttämiseksi ja hallinnoimiseksi yhtenä laajempana keittoalueena. Tämä tarjoaa mahdollisuuden käyttää kattiloita, joiden pohja on suurem-pi.Tästä toiminnosta valittavissa olevat keittoalueet ovat ainoastaan vasemmalla ja oikealla oleva alueet.Huomio: Vasemmalla olevia keittoalueita ei voi yhdistää oikealla oleviin ja päinvastoin.
	Päälle/pois päältä laittamiseksi: paina samanaikaisesti vasemman- tai oikeanpuoleisten keittoaluei-den numeronäyttöjä valitaksesi 2 aluetta, jotka liitetään sillaksi, kunnes näkyviin tulee numeronäyttö osoittaen, että toiminto on kytketty päälle. Toista numeronäyttöä käytetään tehotason asettami-seksi.

11. IMULAITTEEN TOIMINNOT

Keittoalueiden, imulaitteen ja ajastimen ohjainten alueet voidaan aktivoida painamalla kyseessä olevaa numeronäyttöä.
"9"	Paina tehopalkista "9" asettaaksesi nopeuden TEHONOPEUS 1. Tämä asetus on ajastettu 10 minuutiksi.Kun tämä aika on kulunut, järjestelmä palaa automaattisesti aikaisemmin asetettuun nopeuteen. Se poistuu käytöstä, kun valitaan muu nopeus.
"P"	Paina tehopalkilla kaksi kertaa "9" asettaaksesi nopeuden TEHONOPEUS 2. Tämä asetus on ajastettu 5 minuutiksi. Kun tämä aika on kulunut, järjestelmä palaa automaattisesti aikaisemmin asetettuun nopeuteen.Se poistuu käytöstä, kun valitaan muu nopeus.
ToimintoViive	Soveltuu aktivoitavaksi kun kypsennys on päättnyt höyryjen ja jäljelle jävien hajujen poistamiseksi keittiöstä. Tämä toiminto on käytettävissä vain jos automaattitila on kytketty pois päältä. Automaattitila kytkeytyy pois päältä painettaessa "Ä".Laita keittotaso päälle. Paina liesituulettimessa olevaa numeroa ja aseta imurin nopeus tehopalkilta. Koske-ta ajastimen hallintanumeroa, joka näyttää "CL", mutta siirtyy automaattisesti lähtölaskentaan, joka on asetettu valmiiksi 15 minuuttiin. (Paina uudelleen deaktivointia varten, jos tarpeen.)Jos tarpeen, liesituulettimen nopeutta ja keittotasoa voidaan muuttaa. Kun 15 minuuttia on kulunut, imuri sammuu. Ajastimen led-valo on vielä näkyvillä ja äänimerkki soi. Ne poistuvat 2 minuutissa, mutta ne voidaan sammuttaa painamalla käynnistys-/SAMmutuspainiketta.Nyt on mahdollista sammuttaa laite painamalla käynnistys-/SAMmutuspainiketta.
➊	Ajastimen symboliKun imulaitteen numeronäyttö on valittu, paina ajastimen hallinnan numeroja laskennan asettamiseksi.
➎	Rasvasuodattimen huollon symboliRasvasuodattimen puhdistustarpeen näyttää merkkivalo, ja se on aina käytettävissä.
➽	Hiilisuodattimen huollon symboliEsimääritettynä asetuksena liesituuletin on imutavassa. Paina On/Off-näppäintä. Laite sammutettuna paina liesituulettimen kytkimien numeronäyttöä imulaitteen aktivoimiseksi. Paina numeronäyttöä uudelleen 5 sekuntia seuraavia toimintoja varten:Hiilisuodattimen aktivoiminen:Hiilisuodattimen symboli (hajusuodatin) syttyy 1 sekunniksi ja laitteesta kuuluu kaksinkertainen äänimerkki.Hiilisuodattimen poistaminen käytöstä:Hiilisuodattimen symboli (hajusuodatin) vilkkuu kaksi kertaa ja laitteesta kuuluu kaksinkertainen äänimerkki.
➌	Suodattimien nollaus ja uudelleenkäynnistysKun hiilisuodatin on toiminut 200 tuntia ja rasvasuodatin on toiminut 100 tuntia, vastaavat kuvakkeet sytty-vät, mikä tarkoittaa, että suodatin tulee huoltaa.Kun suodattimen huolto on tehty tason ollessa sammuksissa, toimi seuraavasti:- Käynnistä On/Off-taso- Paina liesituulettimen numeroita numeropalkin aktivoimiseksi.- Pidä näppäintä "A" painettuna vähintään 5 sekunnin ajan ja odota nollauksen vahvistusta: tällöin kuuluu kaksi äänimerkkiä ja symboli sammuu.- Jos nollauksen vahvistusta (kaksinkertainen äänimerkki ja symbolin sammuminen) ei tapahdu 6 sekunnin kuluessa, sammuta taso ja toista menetelmä alusta.

12. KÄYTTÄJÄVALIKON MUOKKAUS

Ennen menetelmän suorittamista tutustu koko kappaleeseen.

-Paina.①

– Paina uudelleen 3 sekunnin sisällä.

– Näppäin alkaa vilkkua.

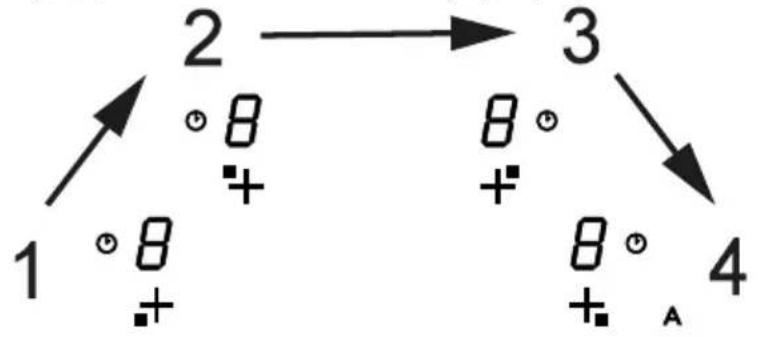

– Paina ja pidä painettuna, jubin keittoalueiden numeronäytöt näyttävät.

– Pidä painettuna kohtaa jaala painaa keittoalueiden numeronäyttöjä myötäpäivään. Aloita etuvasemmalta.

① 0 1 2 3 4 5 6 7 8 9 ⊥

Takana vasemmalla oleva numeronäyttö osoittaa vuorotellen ja numeroa välillä 2–7, joka kertoo valikkokoodin.

Vasen etunumeronäyttö näyttää numeron, joka riippuu valinnassa annetuista parametreistä.

– Paina vasenta takanumeronäyttöä.

- Valitse tehopalkin numero siirtyäksesi valikon koodiin.

– Paina vasenta etunumeronäyttöä.

- Valitse tehopalkin numero valitaksesi arvon.

Katso seuraavaa taulukkoa asetuksia varten:

Valikon koodi	Kuvaus Arvo
U2 Näppäinten äänenvoimakkuuden hallinnointivalikko. 0 - Ääni pois käytöstä1 - Min.3 - Maks.
U3 Minuuttilaskurisummerin äänenvoimakkuuden hallinnointivalikko.		0 - Ääni pois käytöstä1 - Min.3 - Maks.
U4 Näytön kirkkaustason hallinnointivalikko. 0 - Maks.		9 - Min.
U5 Lähtölaskennan animaation hallintavalikko. 0 - Animaatio pois käytöstä		1 - Animaatio käytössä
U6 Kattilan läsnäolon tunnistustoiminnon valikko. 0 - Päällä		1 - Pois
U7 Lähtölaskennan päättymisen hallintavalikko. 0 - Jatkuva vilkkuminen ja sammuminen1 - Kymmenen vilkkumista ja sammuminen2 - Yksi vilkkuminen ja sammuminen
– Kun oikea arvo on annettu, vahvista koskettamalla kohtaa ja pitämällä sitä painettuna 2 sekunnin ajan.– Jos tahdot poistua valikosta tallentamatta, paina .Jos et tee mitään, käyttäjävalikko sulkeutuu 1 minuutin kuluttua.

13. KYPSENNYSTAULUKKO

Tehotaso	Kypsennystapa	Käyttö
1	Sulattaminen, kevyt lämmittäminen	Voi, suklaa, liivate, kastikkeet
2	Sulattaminen, kevyt lämmittäminen Voi, suklaa, liivate, kastikkeet
3	Kuumenna sopivaan lämpötilaan Riisi
4	Hyvin pitkä kypsennys, sakeutus, hauduttaminen Vihannekset, perunat, kastikkeet, hedelmät, kala
5	Hyvin pitkä kypsennys, sakeutus, hauduttaminen Vihannekset, perunat, kastikkeet, hedelmät, kala
6	Hyvin pitkä kypsennys, hauduttaminen Pasta, keitot, haudutettu liha
7	Kevyt paistaminen	Röstiperunat, omeletit, leivitetyt ja paistetut ruoat, makkara
8	Paisto, uppopaisto Liha, ranskalaiset perunat
9	Nopea paistaminen korkeassa lämpötilassa Pihvit
P	Nopea lämmitys Veden keittäminen

Tässä tuotteessa on elektronisesti ohjattu tehonhallintatoiminto.

Tämä toiminto hallinnoi 3700 W:n enim-mäistehon antoa yhdistelmäkeittoalueiden (vasen puoli ja oikea puoli) välillä optimoimalla tehon jakautumisen ja estäen järjestelmän ylikuormitustilanteet.

Tätä varten kokonaistehoa valvotaan jatkuvasti ja tarvittaessa sitä vähennetään. Ellei ole mahdollista tuottaa vaadittua kokonaistehoa, valvontaelementti vähentää esimääritetyn asetuksen mukaisesti toisen kypsennyselementin tehoa tehokäyrän välittömästi alemmalle tasolle, jotta ei ylitetä 16 A:n ottovirtaa.

Tässä tapauksessa generaattori huomioi käyttöliittymän viimeisen ensisijaisen komennon ja tarvittaessa alentaa toisen kypsennyselementin aikaisemmin aktivoituja asetuksia.

Tehonhallintatoiminto aktivoituu heti kun kypsennyselementin päällä havai- taan kattila.

Esimerkki:

Jos keittoalueelle 1 valitaan lisätehotaso (boost) (P), keittoalue 2 ei voi samanaikaisesti ylittää tehotasoa 9 ja sitä rajoi-tetaan automaattisesti."

15. KATTILOIDEN KÄYTÖN OPAS

Mitä kattiloita voi käyttää

Käytä ainoastaan kattiloita, joiden pohja on rautamagneettinen ja soveltuu induktiokeittotasoilla käytettäväksi:

• valurauta
• emaloitu teräs
• hiliteräs
• ruostumaton teräs (osittainenkin)
• alumiini, jossa on rautamagneettipinnoite tai pohja, jossa rautamagneettilevy

Kattilan soveltuvuuden määrittämiseksi tarkista, että siinä on symboli (yleensä painettuna pohjassa). Voit myös laittaa magneetin kattilan pohjan lähelle. Jos se tarttuu, kattilaa voidaan käyttää induktiokeittotasolla.

Optimaalisen tehokkuuden takaamiseksi käytä aina kattiloita, joiden pohja on tasainen, jolloin lämpö jakautuu tasaisesti. Pohja, joka ei ole täysin tasainen, voi vaikuttaa tehon ja lämmön siirtymiseen.

Miten kattiloita käytetään

Kattilan/paistinpannun vähimmäishalkaisija eri keittoalueille.

Jotta voidaan taata, että keittotaso toimii oikeaoppisesti, kattilan tulee peittää yksi tai useampi viitekohta, joka on merkitty keittotason pintaan, ja sen vähimmäishalkaisijan tulee olla sopiva.

Käytä aina keittoaluetta, joka vastaa parhaiten kattilan pohjan halkaisijaa.

Keittoalueet Kattilan pohjan halkaisija
	∅ min. (suositeltu)	∅ max (suositeltu)
Vasen/oikea yhdessä	190 mm 230 mm
Vasen/oikea yksit-täin	110 mm 190 mm

Tyhjät tai ohutpohjaiset kattilat/paistinpannut

Älä käytä tyhjiä tai ohutpohjaisia kattiloi-ta/paistinpannuja keittotasolla, sillä muuten lämpötilaa ei voi hallita eikä keittoaluetta voida sammuttaa auto- maattisesti lämpötilan noustessa liian korkeaksi. Tällöin vaarana on kattilan tai keittotason pinnan vaurioituminen.

Jos näin käy, älä kosketa mitään ja odota, että kaikki osat jäähtyvät.

Jos näkyviin tulee virheviesti, tutustu osioon "Vianmääritys".

Keittotason toiminnan normaalit ää- net

Induktioteknologia perustuu sähkömagneettisten kenttien muodostamiseen. Nämä sähkömagneettiset kentät tuottavat lämpöä suoraan kattilan pohjaan. Kattilat ja pannut voivat tuottaa erilaisia ääniä tai värähtelyä niiden valmistustavasta riippuen.

Tällaiset äänet kuvataan alla:

Lievä surina (kuin muuntajan ääni)

Tämä ääni kuuluu kun kypsennetään suurella lämmöllä ja se riippuu keittota-solta kattiloihin siirtyvän energian mää-rästä. Ääni lakkaa tai vähenee kun läm-mön tasoa alennetaan.

Hiljainen suhina

Tämä ääni syntyy kun keittoastia on tyh- jä ja se loppuu kun astiaan laitetaan vet- tä tai ruokaa.

Rätinä

Tämä ääni kuuluu kun käytetään kattiloita, joissa on monta materiaalikerrosta päällekkäin ja se johtuu pintojen väräh- telystä eri materiaalien kohdatessa. Ää- ni tulee kattiloista ja voi vaihdella elintar- vikkeiden määrän ja tyypin mukaan.

Kova suhina

Tämä ääni kuuluu kun käytetään katti-loita, joissa on monta materiaalikerrosta päällekkäin, ja kun niitä käytetään mak-simiteholla ja kahdella keittoalueella. Ääni lakkaa tai vähenee kun lämmön ta-soa alennetaan

Puhaltimen äänet

Elektronisen järjestelmän oikeaa toimintaa varten keittotason lämpötilaa täytyy rajoittaa. Tätä varten keittotasossa on jäähdytyspuhallin, joka aktivoidaan elektronisen järjestelmän lämpötilan alentamiseksi ja säätelemiseksi. Voi

käydä niin, että puhallin jatkaa toimintaansa kun laite on sammutettu, jos keittotason lämpötilan havaitaan vielä olevan liian korkea.

Rytmikkäitä, kellon tikitystä muistuttavia ääniä

Tämä ääni kuuluu vain kun ainakin kolme keittoaluetta on toiminnassa ja se loppuu tai vähenee kun yksi niistä sammutetaan.

Kuvatut äänet ovat induktioteknologian normaali ominaisuus eikä niitä voida pitää vikoina.

1. VIANMÄÄRITYS

Vikakoodi Kuvau	aus Mahdollinen syy Ratkaisu
”Äänimerkki käyn-nistyksen yhteydesä. Ei vikakoodia näkyvissä”	Liesituulettimen ohjaus ei toimi	LIN-kaapelin vika tai huono liitäntä li-esituulettimen elektroniikkakortissa	LIN-kaapelin liitännän tarkistus/vaihto
ER03	Keittotaso sammuu auto-maattisesti 10 sekunnin kuluttua.	Näppäinten jatkuva aktivointi havait-tu.Ohjauspaneelissa on vettä tai kattila.	Poista vesi tai kattila lasikeramiikka-pinnalta ja ohjauspaneelilta.
ER21	Keittotaso sammuu. Elektronisten osien sisäinen lämpöti-la on liian korkea.		Anna keittotason jäähtyä.Tarkista, onko keittotason ilmanvaihto riittävä.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E2	Vastaava keittoalue sam-muu.	Kattila tyhjä tai ei-sopiva.Kattilan tai lasikeramiikkapinnan lämpötila on liian suuri.Elektronisten osien lämpötila on liian korkea.	Anna keittotason jäähtyä.Käytä sopivaa kattilaa.Älä lämmitä tyhjiä kattiloita.
E3	Vastaava keittoalue sam-muu.	Kattila ei-sopiva.Kattila on menettänyt magneettisia ominaisuuksiaan ja voi aiheuttaa va-hinkoa induktiokeittotasolle.	Käytä sopivaa kattilaa.Virhe nollaantuu automaattisesti 8 sekunnin kuluttua, jolloin keittoaluet-ta voidaan jälleen käyttää.Jos virheitä on lisää, kattilan vaihto on tarpeen.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E6	Keittoalue ei syty. Syöttöjännite/taajuus ovat sallittujen rajojen ulkopuolella.		Tarkista verkkojännite ja/tai -taajuus.Jos tarpeen, ota yhteyttä huoltopal-veluun.
E8	Keittoalueet sammuvat.	Tuuletin on rikki.Tuuletin on pölyn tai kuitujen tukki-ma.	Puhdista tuuletin ja poista mahdollis-et vieraat esineet.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E4
E5
E7	Irrota keittotaso verkkovirrasta.
E9	Odota muutama sekunti ja liitä keittotaso takaisin verkkovirtaan.
ER20	Jos ongelma jatkuu, ota yhteyttä huoltopalveluun ja anna näytöllä näkyvä vikakoodi.
ER22
ER31
ER36
ER47
EA
EH

17. HUOLTO - KORJAUS JA VAATIMUSTENMUKAIS UUS

• Varmista, että sähkökomponenttien huollon tekee vain valmistaja tai huoltopalvelu.
• Varmista, että vahingoittuneet johdot vaihtaa vain valmistaja tai huoltopalvelu.

Kun otat yhteyttä huoltopalveluun, anna seuraavat tiedot:

• Vikatyyppi
• Laitteen malli (Tuote/koodi)
- Sarjanumero (S.N.)

Nämä tiedot ovat arvokilvessä. Arvokilpi on laitteen pohjassa.

Tuotetiedot asetuksen nro 66/2014 mukaisesti

Viitestandardit:

EN/IEC 60350-2

EN/IEC 50564

Tämä laite on suunniteltu, valmistettu ja tuotu markkinoille ETY-direktiivien mukaisesti.

18. TEKNISET TIEDOT

Tuotteen tunnistaminen

Tyyppi: 4300

Malli: IHF9580

Katso arvokilpeä, joka on laitteen pohjassa.

Valmistaja suorittaa jatkuvia tuoteparannuksia. Tästä syystä tämän oppaan tekstiä ja kuvia voidaan muuttaa ilman ennakkoilmoitusta.

1,2 Joustava keittoalue 1 + 2 Sillassa3,4 Joustava keittoalue 3 + 4 Sillassa
Parametri Arvo Mitat (mm)
Hyötymitat - 830 × 52	0 (L x S)
Syöttöjännite/taa-juus	220-240 V, 50 Hz; 220 V, 60 Hz3N~/2N~ 380-415 V, 50 Hz3N~/2N~ 380 V, 60 Hz
Sähkötiedot ja lämmityselementit
Keittoalue 1,2,3,4 2100 W; Power Boost: 3000 W		210 x 190
Joustava keittoalue 1+2, 3+4	1500 W; Power Boost: 1850 W	210 x 390
Parametri	Arvo	Mittayksikkö
Laitteen paino	21	kg
Keittoalueiden mää-rä	4
Lämmönlähde	induktio

SV

1. SÄKERHETSINFORMAT IONER

Huolto: Ota yhteyttä myymälään, josta ostit tuotleen, niin saat lisätie toja lähimmästä huoltoliikkeestä

Tarvittavat tiedot: Mallinumero, Sarjanumero, Ostopäivä, Ongelman kuvaus, Nimi ja osoite, Puhelinumero

SE
