TH1INB 60 - Liesi Thermex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Induktiokeittotaso
Merkki	Thermex
Malli	TH1INB 60
Keittovyöhykkeiden lukumäärä	4
Keittoteknologia	Induktio
Virtalähde	220-240V~50/60Hz
Asennettu kokonaisteho	7200 W
Tuotteen mitat (L x S x K)	590 x 520 x 60 mm
Asennusaukon mitat (L x S)	560 x 490 mm
Tehostustoiminto	Kyllä, lisää tilapäisesti tehoa vyöhykkeellä
Ajastintoiminto	Kyllä, ohjelmoitavissa enintään 99 minuuttia
Lapsilukko	Kyllä, lukitus/vapautus painamalla lukkokuvaketta
Siltaustoiminto	Kyllä, yhdistää kaksi vyöhykettä enintään 3000 W tehoon
Jäännöslämmön ilmaisin	Kyllä, näyttää "H" kun kuuma
Automaattinen sammutus	Kyllä, esiasetetun ajan jälkeen tehotasosta riippuen
Ohjaustyyppi	Kosketusohjaus
Keittotason pinta	Lasikeraaminen
Puhdistus	Päivittäin kostealla liinalla ja miedolla pesuaineella; vältä hankaavia aineita
Turvaominaisuudet	Ylikuumenemissuoja, automaattinen sammutus, lapsilukko
Energiankulutus (EC sähkökeittäminen)	Vasen ylä: 183.4 Wh/kg, Oikea ylä: 171.9 Wh/kg, Vasen ala: 186.5 Wh/kg, Oikea ala: 192.6 Wh/kg

Usein kysytyt kysymykset - TH1INB 60 Thermex

Kuinka käynnistän keittotason?

Paina ON/OFF-painiketta. Merkkivalot näyttävät "-" kun se on aktivoitu. Valitse sitten keittovyöhyke ja säädä lämpöasetusta.

Kuinka käytän tehostustoimintoa?

Paina Boost-painiketta (merkitty "b") keittovyöhykkeen valinnan jälkeen. Tehostus lisää tilapäisesti tehoa. Voit peruuttaa sen valitsemalla toisen tehotason.

Kuinka asetan ajastimen?

Valitse haluamasi keittovyöhyke painamalla sen valitsinta, paina sitten Timer-painiketta. Käytä + ja - minuuttien asettamiseen (kaksi numeroa). Ajastin laskee alaspäin ja sammuttaa vyöhykkeen ajan päätyttyä.

Kuinka puhdistan lasikeraamisen keittotason?

Päivittäiseen likaan käytä kosteaa liinaa miedolla astianpesuaineella. Pinttyneille tahroille käytä partateräkaavinta 30° kulmassa viileällä pinnalla. Vältä hankaavia puhdistusaineita ja sieniä.

Mitä virhekoodit E2/E3 tarkoittavat?

E2/E3 ilmaisevat poikkeavaa syöttöjännitettä. Tarkista, että virtalähde on normaali. Kytke pois päältä ja takaisin päälle jännitteen vakiinnuttua. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Voinko käyttää mitä tahansa keittoastiaa tällä induktiokeittotasolla?

Ei, vain magneettipohjaiset keittoastiat, jotka sopivat induktiolle. Testaa, tarttuuko magneetti pohjaan.

Miksi keittotaso sammuu automaattisesti?

Tämä on turvaominaisuus. Jos keittovyöhyke jätetään päälle pitkäksi aikaa, se sammuu automaattisesti esiasetetun ajan jälkeen tehotasosta riippuen (esim. 8 tuntia tasolla 1-3, 2 tuntia tasolla 7-9).

Kuinka lukitsen säätimet?

Paina Lukko-kuvaketta kerran. Avaaksesi lukituksen, paina ja pidä painettuna samaa kuvaketta 3 sekuntia. ON/OFF-painike pysyy toiminnassa myös lukittuna.

Mikä on siltaustoiminto?

Siltaustoiminto yhdistää kaksi keittovyöhykettä yhdeksi suureksi alueeksi, mikä mahdollistaa ylisuurten keittoastioiden, kuten paistolevyjen, käytön. Se voi tuottaa jopa 3000 W tehoa.

Mitä teen, jos keittotaso ei kuumene?

Varmista ensin, että keittoastia on induktiokelpoinen. Tarkista, näkyykö pannun havaitsemisen merkkivalo. Jos ei, kokeile toista pannua. Tarkista myös virtalähde ja virhekoodit. Jos se ei vieläkään toimi, katso vianetsintäosio tai ota yhteyttä huoltoon.

KÄYTTÖOHJE TH1INB 60 Thermex

Yleiset varoitukset 41

Asennus

42

Laitteen liittäminen verkkovirtaan 44

Laitteen toiminta 45

Tekniset tiedot 49

Virhekoodit

49

Puhdistus ja huolto 50

Huolto

51

YLEISET VAROITUKSET

• Keittotaso on kehitetty ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Tämä tuote on tarkoitettu käytettäväksi vain yksityisissä kodeissa, jos sitä käytetään muihin tarkoituksiin, valitusoikeus raukeaa.
• Kaikki asennukset on suoritettava pätevän teknikon toimesta Thermex Scandinavia A/S:n (Thermex) ohjeiden ja sovellettavan lainsäädännön mukaisesti.
• Thermex ei ole vastuussa vahingoista, jotka johtuvat virheelli- sestä asennuksesta, kokoonpanosta, käytöstä tai virheellisistä asetuksista.

ENNEN KOKOAMISTA/KÄYTTÖÖNOTTOA

• Tarkista laite kuljetusvaurioiden, virheiden ja vikojen varalta välittömästi vastaanotettuasi.
• Kuljetusvaurioista ilmoitetaan välittömästi vastaanotettuaan kuljetusyhtiölle ja Thermexille.
• Vioista ja vioista on ilmoitettava Thermexille 8 päivän kuluessa vastaanottamisesta ja viimeistään ennen asennusta/käyttöönottoa.

.

- Älä säilytä magnetoituvia esineitä, kuten luottokortteja, laskimia ja levykkeitä kuuman keittotason lähellä, koska ne voivat vaurioitua.

- Henkilöiden, joilla on sydämentahdistin, tulee muistaa, että päälle kytketyn induktiokeittotason välittömässä läheisyydessä syntyy magneettikenttä, joka voi voi vaikuttaa sydämentahdistimeen. Epäselvissä tapauksissa sinun tulee ottaa yhteyttä lääkäriisi.

- Kun romuutat keittotasoa, katkaise kaikki johdot suoraan keittotason sisältä, jotta se ei aiheuta vaaraa

- lapset. Muista viedä tuote valtuutettuun kierrätyskeskukseen varmistaaksesi, että se hävitetään ympäristön kannalta oikein. Ota myös huornioon, että tuote voi sisältää osia, jotka voidaan käyttää uudelleen.

- ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä. Sen sijaan sammuta liesi ja sammuta tuli, esim. kannella tai sammutuspeitolla.

- Levy on lisäsuojattu (maadoitettu), vrt. Suurvirtamääräykset.

Valmistaja/maahantuoja ei ole vastuussa vahingoista, jotka johtuvat puuttuvasta tai vaurioituneesta maadoitusliitännästä.

- Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä ilman aikuisen valvontaa.

- Älä unohda, että keittoalue kuumenee erittäin kuumaksi käytössä ja että se on kuuma myös jonkin aikaa sen sammuttamisen jälkeen. Siksi älä koskaan jätä kuumaa öljyä/kuumaa rasvaa sisältävää kattilaa keittoalueelle tarkkailematta sitä.

- Älä koskaan jätä keittotasoa ilman valvontaa, kun työskentelet rasvan tai öljyn kanssa. Ylikuumentunut rasva tai öljy voi syttyä itsestään ja sytyttää liesituulettimen tuleen.

- Tulipalovaara! Jos rasva tai öljy alkaa palaa, älä koskaan yritä sammuttaa tulta vedellä. Palo on tukahdutettava liinalla tai palosammuttimen vaahdolla.

- Uuden liesi ylälevy on lasikeraamista. Se on erittäin vahva, mutta voi rikkoutua, jos esim. pudota sen päälle teräviä tai teräviä esineitä.

- Induktiokeittotasoa ei saa asentaa sellaisen uunin yläpuolelle, jossa ei ole jäähdytystuuletinta.

- Jos levy asennetaan pyrolyysiuunin yläpuolelle, sitä ei saa käyttää uunin pyrolyysipuhdistuksen aikana.

- A mahdollisesti suoraan keittotason alapuolella olevassa laatikossa ei saa olla syttyviä esineitä, kuten suihkepulloja.

- Keittotasoa ei saa asentaa astianpesukoneen, pesukoneen, kui-vausrummun tai jääkaapin yläpuolelle, sillä lieden melko korkea säteilylämpö voi vahingoittaa näitä tuotteita.

ASENNUS

Asennuksen saa suorittaa vain pätevöitynyt henkilö, jolla on tietoa sovellettavasta alasta.

• Varmista seuraavat asiat ennen asennuksen aloittamista:
- Pinnan / pöytälevyn, johon yksikkö asennetaan, on oltava vaakasuora ja siinä on oltava riittävästi tilaa.
- Pinta / pöytä on riittävän lämmönkestävä.
- Jos laite on asennettu uunin yläpuolelle, uunissa on oltava sisäänrakennettu jäähdytyspuhallin tai sen on oltava eristetty.
• Asennuksen on oltava sovellettavien asennussääntöjen ja -standardien sekä yksikön ympärillä olevien tilavaatimusten mukainen.
- Jos olet epävarma sovellettavasta rakennusosasta, on suositeltavaa ottaa yhteyttä paikallisiin viranomaisiin.
- Käytä aína lämmönkestäviä puhdistusaineita yksikössä ja sen ympäristössä.

Laitteen sijainti:

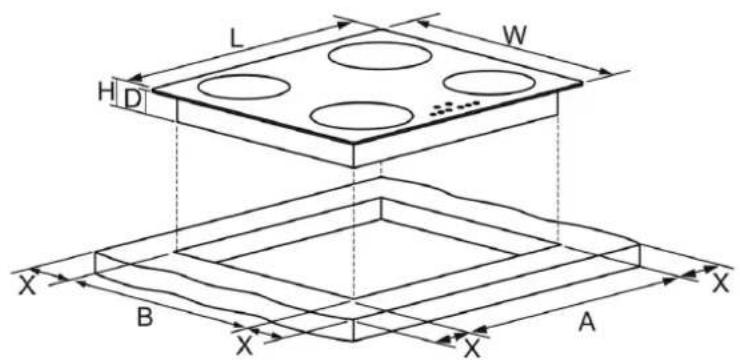

Leikkaa pöytälevystä reikä piirustuksen mittojen mukaan.

Keittotason asennusta ja käyttöä varten reiän ympärillä tulee olla vähintään 50 mm tilaa. Tämä suojaa pöydän materiaalia yksikön korkealta lämmöltä.

Varmista, että keittotaso on hyvin tuuletettu ja että ilman tulo- ja ulostuloaukot eivät ole tukossa. Varmista, että liesi on hyvässä toimintakunnossa.

Kuten alla.

Jos liesi asennetaan uunin yläpuolelle, uunissa on oltava sisäänrakennettu tuuletin.

Asennuksen tulee noudattaa kaikkia etäisyyysvaatimuksia ja sovellettavia standardeja ja määräyksiä.

Asenna kiinnikkeet yksikön sivuille kuvan osoittamalla tavalla. Kiinnikkeet varmistavat tiukan kiinnityksen ja yksikkö istuu tukevasti reikässä.

Yksikkö asennetaan pöytälevyn reikään ja painetaan kevyesti alas, jotta tiivis kosketus varmistetaan.

Jos laite asennetaan kaapien tai laatikoiden yläpuolelle, yksikön alapuolen ja kaapin/laatikon väliin tulee asentaa lämpösuoja.

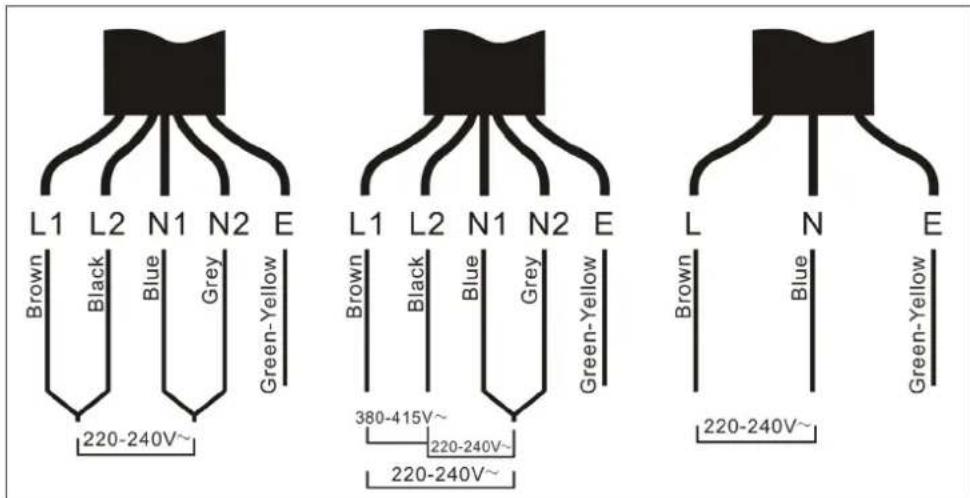

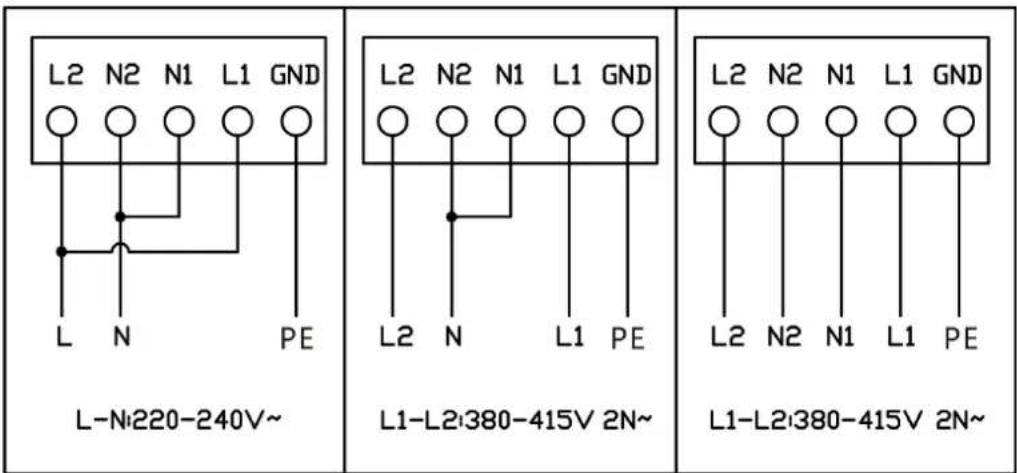

LAITTEEN LIITTÄMINEN VERKKOVIRTAAN

Kytkennän saa tehdä vain pätevä henkilöstö, joka tuntee soveltuvan rakennusosan.

Ennen kytkemistä on varmistettava, että verkkovirta, johon laite liitetään, on tarkoitukseen sopiva ja täyttää vaatimukset:

• Tarkista, että verkkovirta on sopiva laitteen virrankulutukselle.
• Verkkojännitteen tulee vastata laitteen tyyppikilvessä ilmoitettuja arvoja.
• Virtajohdon tulee olla sopiva laitteen tyyppikilvessä ilmoitettuun kuormaan.
• Virtalähdekaapelissa ei saa olla ympäröiviä kuumia kappaleita.

LAITTEEN TOIMINTA

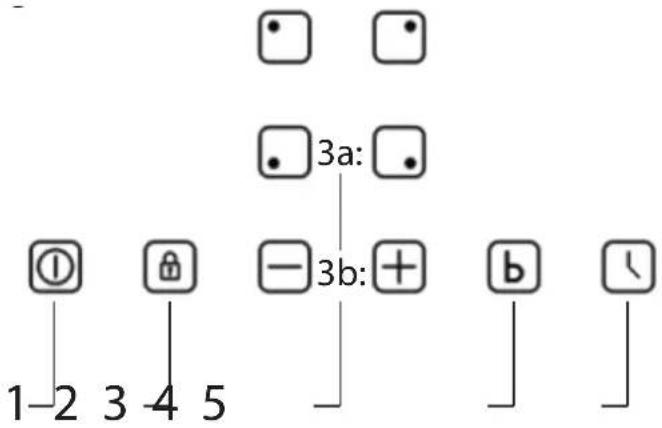

Ohjauspaneeli:

1: ON OFF

ON/OFF - Kytke laite päälle/pois päältä

CAPSUKOKPipinasanikatta karamne,ukitaksesi.

Paina sitten painiketta 3 kertaa. avataksesi lukituk-

+ : Lisää keittoalueen vaikutusta tai pidennä ajastimen aikaa.

- : Vähennä keittoalueen tehoa tai lyhennä ajastimen aikaa.

Tehostustoiminto

Ajastintoiminto.

Valitse vasen ylempi keittoalue.

Valitse alempi vasen keittoalue.

Valitse oikea ylempi keittoalue.

Valitse oikea alempi keittoalue.

Näyttö, näyttää keittoalueen tehotason tai mahdollisen virhekoodin.

Näyttö, näyttää tunnit.

Keittotason käyttö:

Ota keittotaso käyttöön painamalla ON/OFF-painiketta. Kaikki ilmaisimet näyttävät nyt "-"

Aseta kattila/pannu halutulle keittoalueelle. Varmista, että keittotason pinta ja kattilan/pannun alapuoli ovat puhtaat ja kuivat.

Paina keittoalueen valitsinta ja sen vieressä oleva merkkivalo alkaa vilkkua.

Valitse haluamasi lämpöasetus painikkeilla + ja -.

Jos lämpöasetusta ei valita 1 minuutin kuluessa, keittotaso sammu automaattisesti.

Kun keittotason käyttö on päättynyt, tulee ylimääräistä lämpöä.

Kun kuvake "H" näkyy, se tarkoittaa, että keittoalue on edelleen kuuma. Kun keittoalue on jäähtynyt turvalliseen lämpötilaan, "H" sammuu uudelleen.

BOOST

Aktivoi tehostustoiminto painamalla "b". Boost lisää merkittävästi tilapäistä keittoalueen lämpötehokkuutta.

Boost voidaan peruuttaa milloin tahansa valitsemalla eri nopeus.

LOCK

Lukitustoiminnon käyttäminen:

Lukitse ohjauspaneeli painamalla lukkokuvaketta. Ohjauspaneelin lukitus voidaan avata uudelleen painamalla lukkokuvaketta 3 sekunnin ajan. ON/OFF on edelleen aktiivinen, vaikka lukitustoi-minto olisi aktiivinen.

Lieden tunnit

Paina sen keittoalueen valitsinta, jolle haluat ajastimen.
“0” näkyy nyt näytössä.
Aseta haluamasi aika minuutteina + ja --painikkeilla. Nämä kaksi numeroa on syötettävä yksitellen. Kun ensimmäinen numero on valittu, ajastinta painetaan uudelleen ja toinen numero voidaan nyt valita.	03
Ajastimet voidaan peruuttaa milloin tahansa noudattamalla keittotason ajastimien menettelyä tyhjästä ja asettamalla ajan arvoon “0”.Kun aika on kulunut, sammuta liesi.

Keittotason automaattinen sammutus

Keittotaso on varustettu automaattisella keittotasojen sammutuksella siltä varalta, että keittotasoa ei sammuteta käytön jälkeen. Seuraava taulukko osoittaa, kuinka kauan kukin keittoalue on aktiivinen ennen kuin se sammuu automaattisesti:

Power level 123456789
Default working time (hour) 888444222

Kun kattila/pannu poistetaan keittoalueelta, se sammu automaattisesti 1 minuutin kuluttua.

Yleiskatsaus tehotasosta per keittoalue

Alla oleva taulukko näyttää suurimman vaikutuksen kullakin vyöhykkeellä.

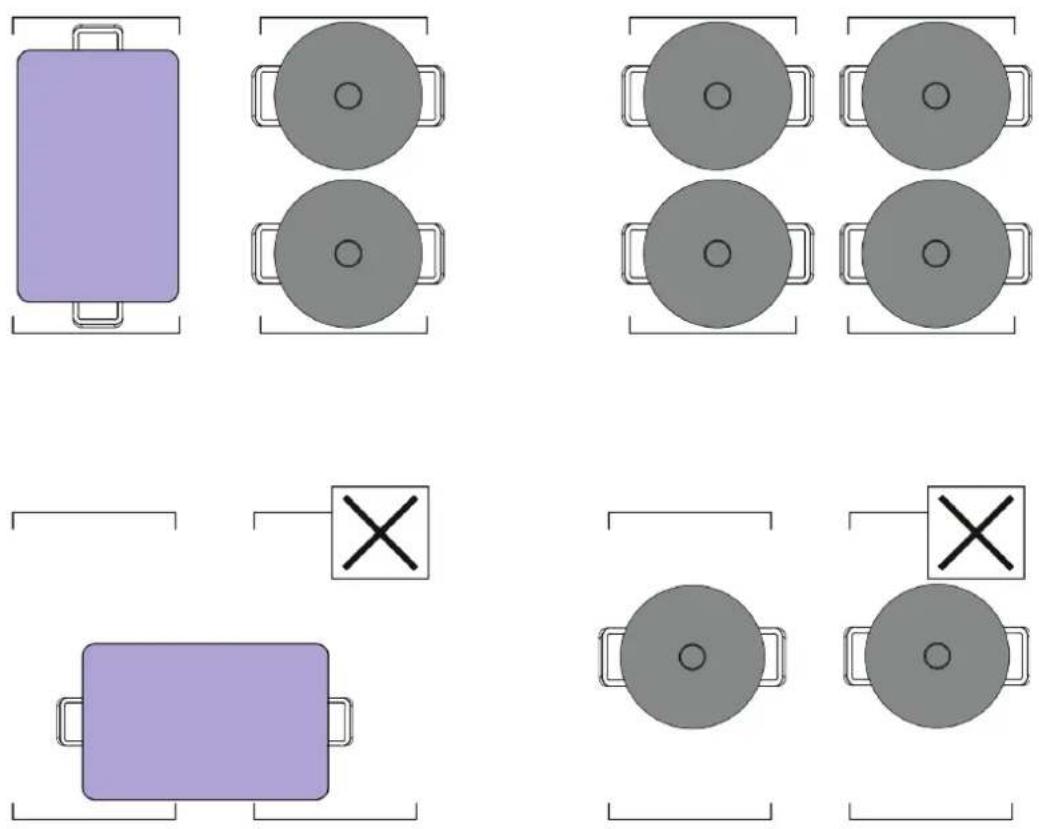

Siltatoiminto voidaan aktivoida aktivoimalla kaksi vyöhykettä samanaikaisesti, kuten kuvassa.

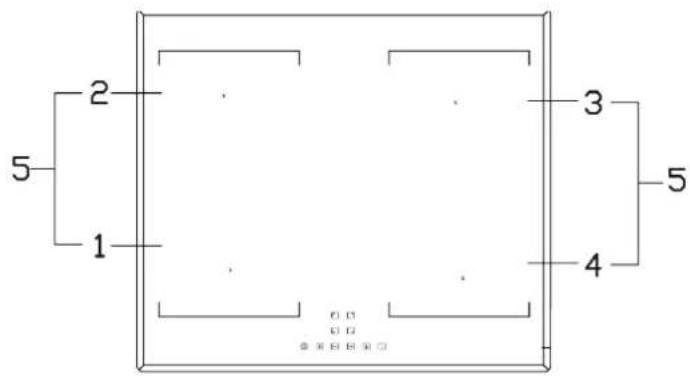

Siltavyöhykkeet on yhdistetty mm. oikea ja vasen puoli kuvan osoittamalla tavalla. Ei ole suositeltavaa käyttää useita erillisiä vyöhykkeitä erikseen samassa kattilassa/pannussa. Aktivoi siksi siltatoiminto, kun käytät suurta kattilaa tai pannua.

Mallin	tunniste	TH1INB	60
Keittoalueet		4	vyöhykettä
Syöttöjännite		220-240V~	50/60Hz

Asennettu sähköteho 7200W

Tuotteen koko S x L x K (mm) 590×520×60

Sisäänrakennetut mitat A x B (mm) 560×490

Energiankulutus per keittoalue tai pinta-ala laskettuna per kg EC sähkö ruoanlaitto (Wh/kg)

Alhaalla	vasen:	186,5
Jäljellä	ylös:	183,4

Koko matkan alaspäin: 192,6

Oikealle ylös: 171,9

VIRHEKOODIT

Jos tapahtuu poikkeavuus, induktiokeittotaso siirtyy automaattisesti suojaustilaan ja näyttää vastaavat suojakoodit:

Ongelma Mahdollinen syy Mitä tehdä

Ei pannua tai pannu ei sovellu Vaihda pannu

E2/E3	Epänormaali syöttöjännite	Tarkista, onko virransyöttö normaali. Laittaa päälle sen jälkeen, kun virtualähde on normaali
E4/E5	IGBT-vian lämpötila-anturi	Ota yhteyttä toimittajaan.

E7/E8 Lämpötila-anturin virhe Ota yhteyttä toimittajaan.

E6/E9 Huono lämpösäteily induktiotasolta Käynnistä uudelleen, kun induktioliesi on jäähtynyt helppo.

Eb/EC PCBA-tiedonsiirtovirhe Ota yhteyttä toimittajaan.

PUHDISTUS JA HUOLTO

DAGLIG RENG∅RING

• Pinnat ja lasilevy puhdistetaan kostealla liinalla, jossa on astianpesuainetta.
• Lakatut pinnat puhdistetaan kostealla liinalla sulfo/pesuaineella. ÄLÄ KOSKAAN käytä hankausaineita.

Mitä? Miten Vlgtigt!
Jokapäiväistä likaa lasilla (sor-menjälkiä, jälkiä, ruokatahroja tai ei-sokerisia läik-kymiä lasille)	1. Katkaise keittotason virta.2. Aseta keittolevy, kun lasi on vielä läm-min (mutta ei kuuma!)3. Huuhtele ja kuivaa puhtaalla liinalla tai talouspaperilla.4. Kytke kiukaan virta uudelleen.	·Kun keittotason virta katkaistaan, näytössä näkyy "ei kuumaa pintaa", mutta keittoalue voi silti olla kuuma! ·Tehokkaat pesurit, jotkut nailonpesurit ja voimakkaat/hankaavat puhdistusai-neet voivat naarmuttaa lasia. Lue aina tarra tarkistaaksesi, sopiiko puhdistus-tai kuurauskoneesi. ·Älä koskaan jätä puhdistusjäämiä keit-totasolle: lasi saattaa tahraantua.
Ylikeitetään, sulanut ja kuuma sokeriroiske lasille	Poista ne välittömästi lasiinduktioliedelle sopivalla kalaviipaleella, palettiveitsellä tai partakoneen teräkaapimella, mutta varo kuumia keittoalueen pintoja:1.Katkaise virta seinässä olevasta keittot-asosta.2.Pidä terää tai välinettä 30° kulmassa ja raaputa lika tai roiske keittotason viileälle alueelle.3.Puhdista lika tai roiske tiskiliinalla tai talouspaperilla.4.Noudata yllä olevia vaiheita 2-4 kohdas-sa "Lasilla oleva päivittäinen lika".	·Poista sulatteiden ja sokeripitoisten ruokien tai roiskeiden jättämät tahrat mahdollisimman pian. Jos ne jätetään jäähtymään lasille, niitä voi olla vaikea poistaa tai ne voivat jopa vahingoittaa lasin pintaa pysyvästi. ·Leikkausvaara: Kun suojakansi on sisään vedettynä, kaavin terä on veit-senterävä. Käytä äärimmäisen varoen ja säilytä aina turvassa ja poissa lasten ulottuvilta.
Roiskeet kosketusohjaimen päälle	1.Katkaise keittotason virta.2.Imeytä vuoto.3.Pyyhi kosketusohjausalue puhtaalla, kostealla sienellä tai liinalla.4.Kuivaa alue kokonaan talouspaperilla.5.Kytke keittotasoon virta uudelleen.	Keittotaso voi piippata itsestään ja sammua, eivätkä kosketuspainikkeet välttämättä toimi, kun niillä on nestet-tä. Muista pyyhkiä kosketusohjausalue kuivaksi ennen kuin kytket keittotason uudelleen päälle.

HUOLTO

Ennen kuin otat yhteyttä huoltoon Thermex tuotteeseesi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

- Tekninen tuki tuotteesi hoitoon ja asennukseen.

- Tuotteesi toimintojen selventäminen.

• Tuotteesi takuuhuoltopyynnöt.

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta tuotteestasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko ongelma.

Jos vika ei korjaannu, irrota tuotteen pistoke tunnin ajaksi. Jos tuote ei edelleenkään toimi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

- Vian kuvaus

• Malli

- Tuotteen tyyppi- ja sarjanumerot (annettu tyyppikilvessä)

- Ostotiedot.

Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.fi/Huolto, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen [e-mail] tai puhelimitse [phone].
