Tuotemerkki	Eico
Malli	Phantom Premium 80 N F
Tuotetyyppi	Liesituuletin
Leveys	80 cm
Korkeus	Noin 100-120 cm (säädettävä)
Syvyys	Noin 50 cm
Paino	Noin 15 kg
Virtalähde	220-240 V ~ 50 Hz
Kokonaisteho	180-250 W (mallista riippuen)
Poistotehokkuus	Jopa 650 m³/h
Melutaso	42-60 dB (A)
Valaistus	2 x 28 W halogeeni tai LED (versiosta riippuen)
Nopeuksien lukumäärä	3 + tehostus
Suodatintyyppi	Alumiininen rasvasuodatin + valinnainen hiilisuodatin
Ohjaustyyppi	Mekaaniset painonapit tai elektroninen (versiosta riippuen)
Asennus	Seinäasennus tai putkitettu/kiertoilma
Putken halkaisija	150 mm
Energialuokka	A+ (arvioitu)
Huolto	Puhdista rasvasuodatin kuukausittain; vaihda hiilisuodatin 3-6 kuukauden välein
Turvaominaisuudet	Ylikuumenemissuoja, takaisinvirtausläppä
Takuu	2 vuotta (vakio)
Varaosat	Rasvasuodattimet, hiilisuodattimet, lamput saatavilla

Usein kysytyt kysymykset - Phantom Premium 80 N F EICO

Kuinka asennan Eico Phantom Premium 80 N F -liesituulettimen?

Asennus tulisi teettää ammattilaisella. Varmista, että liesituuletin on kiinnitetty kunnolla seinään, putki on liitetty ulkoilmaan tai käytetään kiertoilmakäyttöä hiilisuodattimen kanssa. Katso yksityiskohtaiset ohjeet käyttöoppaasta.

Kuinka puhdistan rasvasuodattimen?

Alumiininen rasvasuodatin voidaan pestä astianpesukoneessa (alhaisessa lämpötilassa) tai käsin lämpimällä saippuavedellä. Anna kuivua täysin ennen takaisin asettamista. Puhdista kuukausittain parhaan suorituskyvyn saavuttamiseksi.

Tukeeko liesituuletin kiertoilmakäyttöä?

Kyllä, sitä voidaan käyttää kiertoilmakäytössä valinnaisella hiilisuodattimella (ei sisälly). Tämä on ihanteellinen, kun ulkoista putkitusta ei ole mahdollista.

Minkä tyyppisiä lamppuja se käyttää?

Phantom Premium 80 N F käyttää tyypillisesti 2 x 28 W halogeenilamppuja (G9-kanta) tai LED-vastineita. Tarkista mallisi tekniset tiedot tarkan tyypin osalta.

Kuinka usein minun tulisi vaihtaa hiilisuodatin?

Hiilisuodatin tulisi vaihtaa 3-6 kuukauden välein käytöstä riippuen. Kyllästynyt suodatin heikentää suorituskykyä ja lisää melua.

Liesituuletin on äänekäs. Mitä voin tehdä?

Tarkista, onko rasvasuodatin tukossa tai putki tukkeutunut. Varmista, että liesituuletin on asennettu turvallisesti. Jos käytät kiertoilmakäyttöä, vaihda hiilisuodatin. Jos melu jatkuu, ota yhteyttä tukeen.

Voinko asentaa sen kaasuliedelle?

Kyllä, mutta pidä vähintään 65-75 cm etäisyys liesituulettimen ja liedetason välillä turvallisuuden vuoksi. Katso paikallisia määräyksiä.

Kuinka vaihdan nopeutta?

Käytä ohjauspainikkeita. Tyypillisesti on 3 nopeutta plus tehostustila. Paina vaihtaaksesi nopeuksia.

Sisältyykö kaukosäädin?

Ei, tätä mallia ohjataan liesituulettimen painikkeilla. Joissakin versioissa voi olla kaukosäädin; tarkista pakkaus.

Mistä löydän varaosat?

Varaosia, kuten suodattimia ja lamppuja, voi ostaa Eico-valtuutetuilta jälleenmyyjiltä tai verkkokaupoista. Käytä mallinumeroa Phantom Premium 80 N F.

KÄYTTÖOHJE Phantom Premium 80 N F EICO

FI Käytä asennus- ja huoltotöissä suojakäsineitä.

Käytä esteettisten säleiköiden ja rasvasuodattimien puhdistukse-en kosteaa liinaa ja neutraalia nestemäistä pesuainetta. ÄLÄ käytä hankaavia ja/tai aggressiivisia tuotteita (esim. happoa tai emäksistä). Älä pese astianpesukoneessa!

Uppoasennuksen yhteydessä ,kun asennus on valmis, tarkista tuotteen oikea toiminta ja odota sitten 24 tuntia, jotta silikoni voi kuivua kokonaan.

On erittäin tärkeää, että tätä ohjekirjaa säilytetään yhdessä laite kanssa, jotta siihen voitaisiin tutustua tulevaisuudessa. Jos laite myydään tai siirretään toiselle henkilölle varmista, että ohjekirja toimitetaan samassa yhteydessä, jotta uusi käyttäjä saa tietoa liesituulettimen toiminnasta ja siihen liittyvistä varoituksista. Nämä varoitukset on laadittu sinun ja muiden turvallisuutta varten. Lue ne tämän vuoksi huolellisesti läpi ennen laitteen asentamista ja käyttöä. Tutustu myös ensimmäisillä sivuilla annettuihin piirroksiin, joissa osoitetut aakkoselliset ja numeeriset viitteet löytyvät ohjetekstistä. Noudata tämän ohjekirjan ohjeita tarkasti. Vastuuta mahdollisista ongelmista, vahingoista tai laitteelle syntyvistä tulipaloista ei oteta, jos ne johtuvat tässä ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä. Sähköasennuksen ja -kytkennän saa suorittaa pätevä teknikko. Valmistaja ei anna takuuta väärästä asennuksesta tai laitteen väärästä käytöstä aiheutuville vahingoille. Älä muuta äläkä koskaan yritä muuttaa tämän laitteen ominaisuuksia.

Keittotaso on tarkoitettu käytettäväksi ainoastaan normaalissa kotitalouskäytössä ruokien valmistukseen ja lämmitykseen. Sitä ei ole tarkoitettu ammattikäyttöön. Muut käytöt eivät ole sallittuja.

Toiminnan aikana laitetta ei saa jättää ilman valvontaa.

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset tai henkiset kyvyt tai aistit ovat rajoittuneita tai joilla ei ole tarvittavaa kokemusta ja tietoa, jos heidän toimintaansa valvotaan tai jos he ovat saaneet ohjeita laitteen turvallisesta käytöstä ja ymmärtäneet sen käyttöön liittyvät vaarat.

Lapset eivät saa leikkiä laitteella.

Käytä lapsilukkoa, joka estää lapsia käynnistämästä laitetta tai muuttamasta sen toimintoja. Toiminnan aikana laitetta ei koskaan saa jättää ilman valvontaa.

Älä ohjaa keittotasoa ulkoisen ajastimen kautta.

Toiminnan aikana laitetta ei saa jättää ilman valvontaa.

Varmista, että kotona mahdollisesti olevat lapset eivät pääse vahingossa kaatamaan maahan kuumia kattiloita ja pannuja. Käännä kattiloiden ja paistinpannujen kahvat sivuun työtason päälle palovammojen syntymisen ehkäisemiseksi.

T urvallisuussyistä keittotasoa saa käyttää vasta sen jälkeen kun sen on asennettu kalusteeseen.

Ennen asennukseen ryhtymistä tarkista keittotaso näkyvien vahinkojen varalta. Älä koskaan ota käyttöön vahingoittunutta laitetta, sillä se voi olla turvallisuuden kannalta vaarallista.

Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

Jos laitteen virtajohto on vahingoittunut, se tulee vaihtaa uuteen valmistajan, valtuutetun huoltokeskuksen tai ammattitaitoisen henkilöstön toimesta.

Laitteen kalusteasennuksen ja sähköliitännän verkkoon saa suorittaa vain ammattihenkilökunta. Sähköturvallisuus taataan vain jos keittotaso on kytketty tarkoituksenmukaiseen maattoliitäntään. Jos epäilyksiä esiintyy, anna pätevän sähköasentajan tarkistaa sähkölaitteiston kunto. Älä liitä keittotasoa sähköverkkoon jatkojohtoja tai monipistorasioita käyttämällä, sille ne eivät takaa tarvittavaa turvallisuutta (esim. ylikuumenemisen vaara).

Ennen keittotason liittämistä sähköverkkoon on verrattava laitteen arvokilvessä annettuja tietoja (jännite ja taajuus) sähköverkon tietoihin.

Kyseisten tietojen on ehdottomasti vastattava toisiaan, muussa tapauksessa laitteeseen voi syntyä vahinkoja. Jos epäilyksiä syntyy, käänny sähköasentajan puoleen.

Kytke laite irti sähköverkosta suorittaaksesi asennus-, huolto- sekä korjaustöitä.

Imanpoistoon kuuluvia määräyksiä on noudatettava

VAROITUS: Jos pinnalla esiintyy halkeama, sammuta laite estääksesi sähköiskujen syntymisen mahdollisuutta.

Älä koskaan avaa laitteen suojakoteloa. Mahdollinen kosketus jännitteisiin osiin tai sähkö- tai mekaanisia osia koskevat muutokset voivat aiheuttaa toimintahäiriöitä.

Induktiotasoa ei saa käyttää työtasona. Astioiden karkeat pohjat voivat naarmuttaa keittotasoa.

P idä keittoalueet ja astioiden pohjat aina täysin kuivina.

VAROITUS: Keittotason suojalaitteiden tulee olla yksinomaan keittotason valmistajan suunnittelemia tai laitteen valmistajan antamissa ohjeissa käyttöön soveltuvia tai laitteeseen asennettuja suojalaitteita. Sopimattomien suojalaitteiden käyttö voi aiheuttaa onnettomuuksia.

Asennusvaiheessa laitteisto tulee kytkeä syöttöverkkoon, jonka järjestelmän impedanssin on sovelluttava arvoon 0,005+j0,005[Ohm].

Tulipalovaara

Liian kuuma öljy ja rasva syttyvät nopeasti palamaan.

Älä jätä kuumennettua öljyä tai rasvaa valvomatta.

Jos öljy tai rasva syttyy palamaan, älä yritä sammuttaa liekkejä vedellä. Sammuta liekit kannella, lautasella tai sammutuspeitteellä. Sammuta keittoalue. Älä missään tapauksessa laita tulenarkoja esineitä keittotasolle.

V AROITUS: Tulipalovaara: älä jätä esineitä keittotasojen päälle.

Palovammojen vaara

V AROITUS: Laite ja siihen kuuluvat osat tulevat erittäin kuumiksi käytön aikana. Varo koskemasta kuumeneviin osiin.

P idä alle 8-vuotiaita lapsia loitolla, ellei heitä valvota jatkuvasti.

Älä laita induktiotason päälle esineitä, kuten veitsiä, haarukoita, lusikoita tai kansia, jotka voivat kuumentua.

Älä kuumenna suljettuja astioita keittoalueilla, kuten esimerkiksi peltilaatikoita. Niiden sisälle syntyvä ylipaine voi saada astian räjähtämään.

Sopivat astiat

Vain ferromagneettiset keittoastiat soveltuvat käytettäväksi induktiokypsennyksessä. Käyttöön soveltuvat erityisesti emaloitu teräs, valurauta ja induktiokäyttöön soveltuvat ruostumattomasta teräksestä valmistetut astiat.

Käytä vain tasapohjaisia kattiloita ja pannuja. Älä laita mitään esinettä kattilan pohjan ja lasikeraamisen tason väliin, kuten esimerkiksi sovittimet.

Keittoalue Minimi halkaisija
OCTA (yksittäinen)	110mm
OCTA (bridged mode)	230 mm

Tarkista magneetin avulla astioiden soveltuvuus käyttöön.

Olemassa on toisen tyyppisiä induktiokäyttöön soveltuvia astioita, joiden pohja ei ole kokonaan ferromagneettista materiaalia.

Sopimattomat astiat

Älä koskaan käytä astioita, jotka on valmistettu tavanomaisesta ohuesta alumiinista, lasista, terrakotta-keramiikasta, kuparista ja alumiinista.

Älä aseta tyhjää astiaa keittoalueelle. Se voi aiheuttaa vahinkoja.

Älä laita kuumaa astiaa ohjauspaneelin päälle, merkkivalojen alueelle tai keittotason reunalle. Se voi aiheuttaa vahinkoja.

Vikojen vaara

Lasikeraaminen pinta voi vahingoittua jos neste haihtuu kokonaan pois kattilasta. Valmista ei ole siitä miltään osin vastuussa.

Laitteeseen kuuluu jäähdytystuuletin. Jos kalusteasennettavan keittotason alla on laatikko, laatikon sisällä olevien tavaroiden ja laitteen alareunan välille on jätettävä riittävä tila hyvän tuuletuksen takaamiseksi.

Älä säilytä keittotason alla olevassa mahdollisessa laatikossa pieniä esineitä tai paperiarkkeja, jotka voivat imeytyessään rikkoa tuulettimen ja vaarantaa sen jäähdytyskykyä äläkä tulenarkoja tai metallisia esineitä, jotka voivat tulla tulikuumiksi tai syttyä palamaan.

Keittotason on oltava tasainen ja vaakasuora. Huonekaluun on leikattava mahdollinen asennus-paikka ennen laitteen asentamista. Poista lastut estääksesi sähköosien toiminnan vaarantumista.

Jos keittotaso on asennettu kaapin oven taakse, laita se päälle vain jättämällä ovi auki. Sulje kaapin ovi vasta sitten kun laite ja jäännöslämpöä osoittavat merkkivalot ovat sammuneet.

Jos laite asennetaan uunin tai sähkölieden päälle, älä käytä laitetta, kun pyrolyyttinen järjestelmä on käytössä keittotason ylikuumenemissuojan laukeamisen estämiseksi.

Keittotasoa ei saa asentaa astianpesukoneiden päälle, sillä astianpesukoneista tuleva höyry voi aiheuttaa toimintahäiriöitä keittotason elektronisen piirin toiminnassa.

Älä käytä mitään höyryllä toimivaa laitetta, sillä höyry voi saavuttaa jännitteiset osat ja aiheuttaa oikosulun.

Takuuaan aikana laitetta koskevat mahdolliset toimenpiteet tai korjaukset on suoritettava yksinomaan valmistajan valtuuttaman teknisen huollon toimesta; jos näin ei toimita, takuu mitätöityy ja raukeaa välittömästi. Valmistaja ei myönnä mitään takuuta mahdollisten tulevien ongelmien esiintyessä.

Vaihda mahdolliset rikkinäiset tai vialliset osat käyttämällä alkuperäisiä varaosia: vain kyseisten varaosien käyttö takaa turvastandardien noudattamisen.

Sydämentahdistajaa käyttäviä henkilöitä koskeva varoitus: huomioi, että laitteen välittömään läheisyyteen syntyy sähkömagneettinen kenttä.

Mahdollisuus, että se vaikuttaa sydämentahdistimen toimintaan on erittäin harvinaista. Jos epäilyksiä ilmenee, ota yhteyttä sydämentahdistimen valmistajaan tai omaan lääkäriin.

Kytke keittotaso pois päältä käytön jälkeen sen omasta kytkimestä. Älä luota puuttuvista katti-loista kertoviin merkkivaloihin.

Varoitus: älä kaada minkään tyyppistä nestettä liesituulettimen imuaukkoon.
Varoitus: on suositeltavaa tiivistää silikonilla tai teipillä kaikki putkistojen liitokset sekä poistoputket että eri osien liitokset.
Jos kyseessä on suodattavan tavan asennus, kiinnitä erityistä huomiota savujen poistoalueeseen, estääksesi mahdollisten pyörrevirtausten syntymistä siten, ettei imua eikä keittotason toimintaa estettäisiin.
Kun kyseessä on suodattavan tavan asennus, aseta putkistot kalusteen jalkalistaan ja varusta se ilman poistolla sen ulkopuolelle tarkoituksenmukaisen ritilän kautta, jotta kosteuden kerääntymistä sen sisälle voitaisiin estää.

Nesteen keräysallas tulee tyhjentää säännöllisesti.

Kyseinen allas voi sisältää noin 0,7 litraa vettä. Jos vettä valuu tai laitteen päälle kaatuu nesteitä, sammuta laite välittömästi ja tyhjennä allas. Jos nestettä on valunut yläpinnalle altaan sisältämän määrän verran, sammuta laite ja ota välittömästi yhteyttä huoltopalveluun.

Melutaso

Induktio voi aiheuttaa kevyttä melua; se vaihtelee materiaalin, kattilan ja valitun tehon mukaan. Kun keittotasoa käytetään toistuvasti, jäähdytystuuletin kytkeytyy päälle suojaamaan elektronisia laitteita saamalla aikaan hurinaa, joka on täysin normaalia.

Ensimmäinen käyttökerta

Puhdista keittotaso kostealla rätillä ja kuivaa se ennen sen ensimmäistä käyttöä. On suositeltavaa kuivata laite kun se on puhdistettu kostealla rätillä kalkkijäämien syntymisen estämiseksi.

Laitteen ensimmäisen käynnistyksen yhteydessä saattaa syntyä hajuja tai savuja. Käytön jatkuessa haju vähenee ja häviää sitten kokonaan. Syntyvät hajut ja mahdolliset savut eivät ole merkkinä väärästä kytkennästä tai laitteessa esiintyvistä vahingoista eivätkä ne ole haitallisia terveydelle.

INDUKTIOLIETESI

Kuvaus

1. Vasen etummainen keittoalue 210 x 190 mm / 2,1 kW (3,0 kW tehostus)
2. Vasen taaempi keittoalue 210 x 190 mm / 2,1 kW (3,0 kW tehostus)
3. Tuuletin
4. Oikea taaempi keittoalue 210 x 190 mm / 2,1 kW (3,0 kW tehostus)
5. Oikea etummainen keittoalue 210 x 190 mm / 2,1 kW (3,0 kW tehostus)
6. Oikealle kytketyt keittoalueet 21 x 39 cm / 3,7 kW
7. Ohjauspaneeli

INDUKTIOLIETESI

Kuvaus

1. Tauko-näppäin
2. Lukitusnäppäin
3. Keep Warm -näppäin

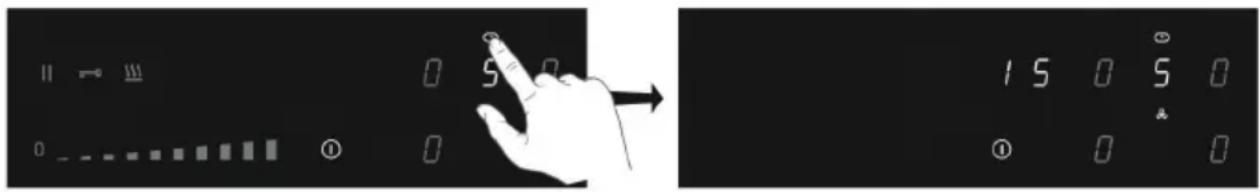

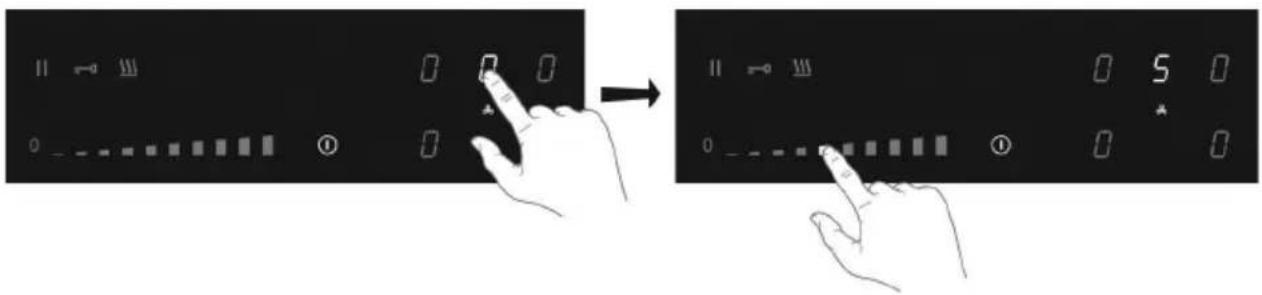

4. Minuuttilaskurin näppäin
5. Ajastimen näyttö
6. Ajastimen plus-näppäin
7. Ajastimen miinus-näppäin
8. Vasemman taaemman keittoalueen näppäin (keittoalueen näyttö) ja ajastinsymboli
9. Tuulettimen näppäin (tuulettimen näyttö) ja ajastinsymboli
10. Oikean taaemman keittoalueen näppäin (keittoalueen näyttö) ja ajastinsymboli
11. Oikean etummaisen keittoalueen näppäin (keittoalueen näyttö) ja ajastinsymboli
12. Vasemman etummaisen keittoalueen näppäin (keittoalueen näyttö) ja ajastinsymboli
13. On/Off-näppäin
14. Tehoste-näppäin
15. Liukusäädin (kohdasta 0 kohtaan 9):
    arvon asettaminen (tehotaso/tuulettimen nopeustaso/minuutit)

INDUKTIOLIETESI

Ohjeet näytöllä

Näyttö keittoalueella Kuvaus
	Tehotaso; 1 = matala taso /9 = korkea taso.
	Boost-taso aktivoitu.
	Ei (soveltuvaa) kattilaa keittoalueella (kattilan tunnistussymboli).
	Jälkilämmön ilmaisin; Liedessä on jälkilämmön ilmaisin jokaiselle keittoalueelle, joka näyttää, mitkä niistä ovat vielä kuumia. Vaikka liesitaso olisi kytketty pois päältä, merkkivalo "H" jää palamaan niin kauan kuin keittoalue on kuuma! Älä kosketa niitä, jos tämä osoitin on päällä.Vaara! Palovammojen vaara.

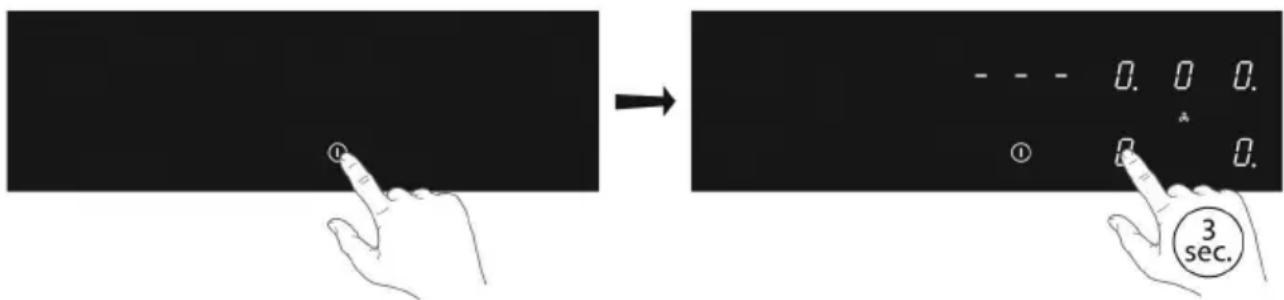

	Lapsilukko päällä.
	Automaattinen lämmitystoiminto päällä.
	Keep warm-toiminto päällä.

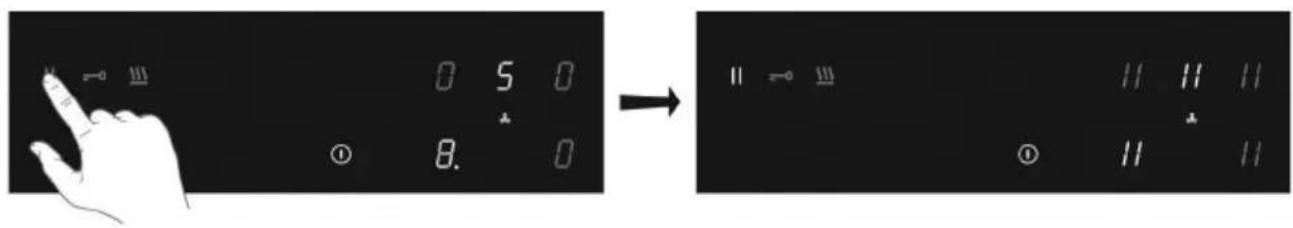

	Tauko-toiminto päällä.

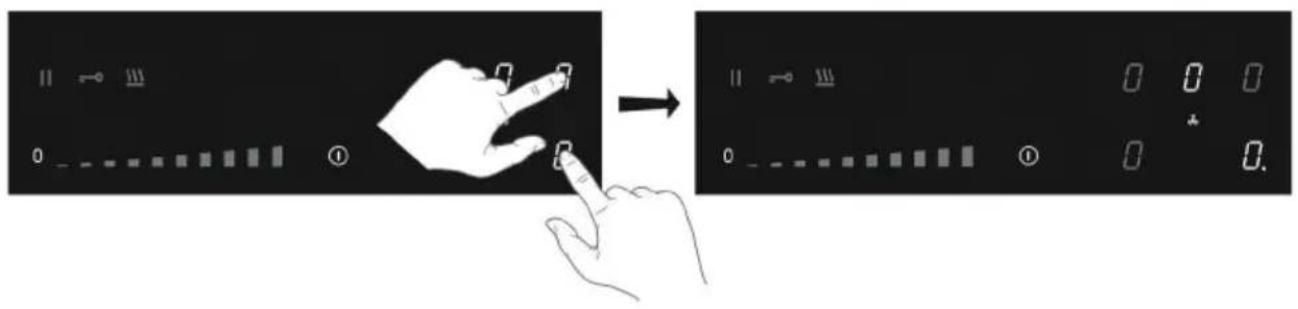

	Kytketyt Bridge-induktioalueet päällä.
	Ajastin päällä.

Tuulettimen näyttö Kuvaus
	Tuulettimen nopeustaso: 1 = matala taso / 9 = korkea taso.
	Boost-taso aktivoitu.
	‘FG’: Rasvasuodattimen saturaation osoitus.
	‘FC’: Hajusuodattimen saturaation osoitus.
	Ajastin päällä.

Ajastimen näyttö Kuvaus
	Ajastinta ei ole asetettu.
	Ajastin on asetettu (25 minuuttiin).

INDUKTIOLIETESI

Ennen käyttöä, lue erilliset turvaohjeet.

Lämpötilan turvallisuus

Käytössä on anturi, joka mittaa jatkuvasti tiettyjen liesitason osien lämpötilaa. Jokainen keittoalue on varustettu anturilla, joka mittaa kattilan pohjan lämpötilaa välttääkseen ylikuumenemisen vaaran, kun kattilassa oleva vesi kiehuu. Jos lämpötilat ovat liian korkeat, lämmitysaste laskee automaattisesti tai liesitaso sammu automaattisesti.

Keittoajan rajoitin

Keittoajan rajoitin on lieteen integroitu turvatoiminto. Se aktivoituu, jos unohdat sammuttaa liesitason. Valitusta tehotasosta riippuen keittoaikaa rajoitetaan seuraavasti:

Tehotaso Toiminnan maksimiaika (tunneissa, minuuteissa)
1 8 tuntia, 36 min.
2 6 tuntia, 42 min.
3 5 tuntia, 18 min.
4 4 tuntia, 18 min.
5 3 tuntia, 30 min.
6 2 tuntia, 18 min.
7 2 tuntia, 18 min.
8 1 tunti, 48 min.
9 1 tunti, 30 min.
P (tehoste) 5 min (jonka jälkeen se palaa takaisin tasolle 9 )

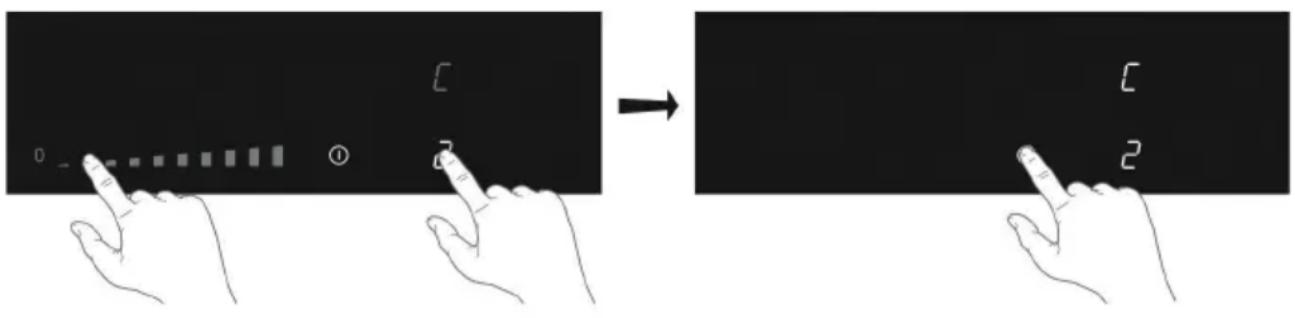

Tehon hallinta

Kaksi keittoaluetta, sijoitettuna peräkkäin, vaikuttavat toisiinsa. Kun molemmat keittoalueet kytketään päälle samanaikaisesti, teho jaetaan automaattisesti. Kun tehostustoiminto on valittuna, toinen keittoalue asetetaan hieman alemmalle tasolle. Jos yksi keittoalue on asetettu tehostustilaan (Boost) ja haluat asettaa toisen asteeksi 9, tehostettu keittoalue vaihtuu automaattisesti alemmalle tasolle. Automaattinen lämmitystoiminto kytketään pois päältä.

INDUKTIOLIETESI

Hipaisunäppäinten ja vieritysohjaimen käyttö

Parhaan tuloksen saat asettamalla sormenpääsi näppäimen tai liukusäätimen päälle. Näppäin ei vaadi painamista. Hipaisunäppäimet reagoivat vain kevyeen sormen kosketukseen.

Älä kytke komentoja muita esineitä käyttämällä.

Induktioon liittyvät äänet

Tikitys

Johtuu vasemman ja oikean alueen kapasiteetin rajoittimesta. Tikitystä voi kuulua myös hyvin alhaisilla keittoasteilla.

Kattilat pitävät ääntä

Kattiloista voi lähteä hieman ääntä keittämisen aikana. Tämä johtuu liedeltä kattilaan siirtyvästä energiasta. Korkeilla asteilla tämä on täysin normaalia joidenkin kattiloiden käytössä. Ei vaurioita kattiloita eikä liesitasoa.

Tuuletin pitää ääntä.

Sähköisten komponenttien keston pidentämiseksi laite on varustettu tuulettimella. Jos käytät laitetta intensiivisesti, tuuletin aktivoituu laitteen jäähdyttämiseksi; tässä tapauksessa siitä kuuluu hurinaa.

Tuuletin pysyy päällä joitakin minuutteja, liesitason sammuttamisen jälkeen.

Soveltuvat kattilat

Induktiolla keittäminen vaatii tasa- ja paksupohjaisten kattiloiden käyttöä (min. 2,25 mm). Käytä materiaaliltaan magneettisia tai kerrospohjaisia kattiloita. Älä käytä kuparisia, alumiinisia tai keraamisia kattiloita.

Käytä vain tasapohjaisia kattiloita. Ontto tai pyöristetty pohja voi häiritä tyhjiökypsennyssuojan toimintaa ja aiheuttaa laitteen ylikuumenemisen.

Tämä voi aiheuttaa vahinkoja. Mitkään soveltumattomien tai

liedelle päälle ilman vettä jätettyjen kattiloiden käytöstä aiheutuvat vahingot eivät sisälly takuuseen.

Kaasuliedellä käytettävät kattilat eivät sovellu käytettäväksi induktioliedellä.

Ole varovainen ohuiden emaloitujen kattiloiden kanssa! Jos kattila on liian kulunut, emali voi vaurioitua liian korkeilla tehotasoilla. Korkeat tehotasot voivat aiheuttaa kattilan pohjan vääntymistä.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Huomio

Varmista, että kattilan pohja ja keittoalueen pinta ovat puhtaat ja kuivat. Nosta kattilat liu'uttamatta niitä liesitasolla.

Kattilan havaitseminen

• Jos liesitaso ei havaitse (sopivaa) kattilaa sen paikalleen asettamisen jälkeen, kattilan tunnistussymboli alkaa vilkkua näytössä. Kun 20 sekuntia on kulunut, keittoalue sammuu.
• Jos poistat keittoastian keittoalueelta kypsennyksen aikana, kattilan tunnistussymboli ilmestyy näytölle. Keittoalue sammuu. Symboli katoaa, kun kattila asetetaan uudelleen. Keittoalue kytkeytyy uudelleen päälle aiemmin asetetulla tehotasolla.
• Automaattinen kattilan tunnistus (säädettävä: oletusarvoisesti aktiivinen) havaitsee automaattisesti yhdelle keittoalueelle asetetun kattilan. Keittoalueen näyttö syttyy kirkkaammin.

Lämpöaste

Keittoalueiden asteita on yhdeksän, ja lisäksi "boost" tehostetaso (P). Aseta keittoaste sormella liukusäädintä käyttämällä. Liu'uttamalla tätä ohjainta lämpöasetusta voidaan muuttaa. Oikealle päin taso nousee, vasemmalle päin se laskee. Kun viet sormen pois kohdistimesta, keittoalue alkaa toimia asetetulla tasolla.

Boost-toiminto

- "Boost" -toimintoa on mahdollista käyttää maksimitasolla keittämiseen lyhyitä aikoja (max 5 minuuttia). Kun sallittu enimmäisaika on kulunut, teho laskee tasolle 9.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Keittämisohjeet

Tasot riippuvat kattilan sisällön määrästä ja koostumuksesta, joten alla oleva taulukko on tarkoitettu vain ohjeeksi.

Käytä "boost" tasoa:

• kun ruoka tai nesteet on lämmitettävä nopeasti;
  • vihannesten "kutistamiseksi";
• öljyn tai rasvan kuumentamiseksi;
• wokkaukseen.

Käytä tasoa 9:

• lihan paistamiseen;
- kalan paistamiseen;
- omelettien paistamiseen;
- keitettyjen perunoiden rasvassa paistamiseen;
- ruokien rasvassa paistamiseen.

Käytä tasoja 7 ja 8:

• pannukakkujen rasvassa paistamiseen ja ranskalaisten voileipien kuumentamiseen;
• paksujen leivitettyjen lihojen rasvassa paistamiseen;
  • leivitetyn kalan rasvassa paistamiseen;
• pekonin (rasvan) paistamiseen;
  • raakojen perunoiden keittämiseen;
• pastan keittämiseen;
• ohuiden (leivitettyjen) lihojen rasvassa paistamiseen.

Käytä tasoja 4-6:

• suurten ruokamäärien kypsentämisen viimeistelyyn;
  • vihannesten sulattamiseen;
• paksujen leivitettyjen lihojen rasvassa paistamiseen.

Käytä tasoja 1-3:

• liemien keittämiseen matalalla lämmöllä;
• lihan keittämiseen;
• vihannesten kypsentämiseksi matalalla lämmöllä;
• suklaan sulattamiseksi;
• kiehuttamiseen;
• juuston sulatukseen.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Alasvedon käyttö

Aseta kansi kattilan yhdelle puolelle siten, että aukko on poistopuolta kohti varmistaaksesi maksimaalisen imun.

Lue luku "Ennen ensimmäistä käyttöä" huolellisesti ennen kypsennyksen aloittamista välttääksesi liesitason väärinkäytön.

Kypsennyksen aloittaminen

1. Kosketa ja pidä virtapainiketta painettuna, kunnes kuulet äänimerkin.

Kaikki näytöt syttyvät; induktioliesi on valmiustilassa.
Keittoalueiden ja liesituulettimen tehotaso on nolla.

Jos liesitasoa ei käytetä 20 sekuntiin, se sammu automaattisesti.

1. Aseta sopiva kattila keittoalueelle.

Keittoalue tunnistaa automaattisesti kattilan; vastaava näyttö syttyy kirkkaammin.

Niin kauan kuin keittoalueen näyttö palaa, keittoalue pysyy valittuna ja tehotasoa on mahdollista säätää.

1. Kun vasteaika on kulunut umpeen tai kypsennyksen aikana, keittoalue voidaan aktivoida valitsemalla manuaalisesti halutun keittoalueen näyttö.

1. Aseta tehotaso 10 sekunnin sisällä napauttamalla liukusäädintä.

Keittoalue syttyy asetetulla tasolla.

"Boost" -toimintoa on mahdollista käyttää maksimitasolla keittämiseen enintään 5 minuutin ajan.

Boost-toimintoa

voidaan käyttää samanaikaisesti enintään

kahdella vierekkäisellä alueella.

1. Kosketa P-tehotasoa Boost-toiminnon valitsemiseksi.

Näyttöön ilmestyy "P".

Kun sallittu enimmäisaika on kulunut, teho laskee tehotasolle 9.

Kattilan havaintosymboli

Jos näytölle ilmestyy kattilan havaintosymboli:

- kattilaa ei ole asetettu oikealle keittolevylle;

- kattila ei sovellu käytettäväksi induktioliedellä;

- kattila on liian pieni tai sitä ei ole keskitetty oikein keittoalueelle.

Jos käytetty kattila ei sovellu induktiokypsennykseen, keittoalue ei aktivoidu.

LIESITASON TOIMINTA

Keittämisen lopetus

1. Aseta tehotasoksi "0" keittoalueen sammuttamiseksi.
2. Sammuta induktioliesi koskettamalla On/Off-näppäintä.

Jos liian kuuma, keittoalueen näyttöön ilmestyy symboli H. Symboli katoaa, kun pinta on jäähtynyt turvalliseen lämpötilaan. Tätä toimintoa voidaan käyttää myös energiansäästötoimintona; jos haluat lämmittää muita kattiloita, voit käyttää vielä kuumaa keittoaluetta.

Aktivoi automaattinen lämmitystoiminto

Tämä toiminto asettaa keittoalueen korkeimmalle tasolle, jotta kattilaa kuumenee nopeasti haluttuun lämpötilaan. Ennalta määritetyn ajan kuluttua tehotaso palaa määritetylle tasolle. Tämä toiminto on saatavilla tasoille 1 - 8.

Tehotaso	Lämmitysaika (sekunteina)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 216

1. Kytke liesi päälle ja valitse haluamasi keittoalue.
2. Kosketa ja pidä pohjassa liukusäädintä vähintään 3 sekuntia halutulla tasolla (1 - 8).
   Näyttöön ilmestyy A vuorotellen valitun tehotason kanssa. Kun automaattinen lämmitysaika on kulunut, keittoalue vaihtaa automaattisesti valitulle tasolle, joka näkyy jatkuvasti näytössä.
3. Pysäytä automaattinen lämmitystoiminto valitsemalla keittoalue ja koskettamalla liukusäädintä.

LIESITASON TOIMINTA

Kytke Keep warm-toiminto päälle

1. Kytke liesi päälle ja aseta sopiva kattila yhdelle keittoalueista.
2. Kosketa haluamasi keittoalueen painiketta.

Valitun keittoalueen "0" syttyy ja kuuluu yksi äänimerkki.

1. Kosketa Keep warm -näppäintä.

▶ Symboli "u" ilmestyy näytölle osoittaen, että Keep warm-toiminto on valittu oikein.

1. Aseta tehotasoksi "0" tai poista vastaava toiminto käytöstä koskettamalla Keep warm -painiketta.

Keittoalueiden kytkeminen Bridge-induktioon

Kaksi keittoaluetta on mahdollista kytkeä toisiinsa Bridge-induktiolla. Näin syntyy yksi suuri vyöhyke, jota voidaan käyttää esimerkiksi parilalle tai kalapannulle samalla tehotasolla. Pannun on oltava riittävän suuri peittämään etu- ja takaosan Bridge-induktiokeittoalueen keskipiste (vähintään 22 cm).

Keittoalueiden kytkeminen Bridge-induktioon

1. Kytke liesitaso päälle.
2. Kosketa samanaikaisesti oikeanpuoleisen keittoalueen painikkeita.

Takaosan keittoalueen näytössä näkyy kytkentäsymboli, joka osoittaa, että kaksi keittoaluetta on yhdistetty.

1. Aseta tehotaso napauttamalla liukusäädintä.

▶ Etuosan keittoalueen näyttö näyttää tehotason.

LIESITASON TOIMINTA

Keittoalueiden kytkeminen Bridge-induktioon

1. Kosketa samanaikaisesti kytkettyjen keittoalueiden painikkeita. ▶ Kytkentäsymboli häviää taaemman keittoalueen näytöstä.

Tämä toiminto keskeyttää tilapäisesti kypsennyksen (enintään 10 minuuttia); tuuletin siirtyy alimmalle tasolle ja ajastimet keskeytetään.

1. Kosketa Tauko-näppäintä. ► Kaikkiin näyttöihin ilmestyy tauko-symboli.

1. Kypsennyksen jatkamiseksi kosketa tauko-näppäintä vähintään sekunnin ajan, kunnes vilkkuminen loppuu.
2. Kosketa mitä tahansa muuta näppäintä 10 sekunnin sisällä jatkaaksesi kypsennysprosessia.

Jos taukotoimintoa ei ole kytketty pois päältä, liesitaso sammuu automaattisesti 10 minuutin kuluttua.

Palautustoiminto

Jos liesitaso on vahingossa sammutettu On/Off-painikkeella, kaikki asetukset voidaan palauttaa palautustoimintoa käyttämällä.

1. Kosketa on/off-näppäintä uudelleen 6 sekunnin sisällä.
   ▶ Tauko-näppäin vilkkuu.
2. Valitse tauko-näppäin 6 sekunnin sisällä.
   ▶ Aiemmat asetukset aktivoidaan uudestaan.

LIESITASON TOIMINTA

Käytä minuuttilaskuria

Minuuttilaskuria ei ole kytketty keittoalueisiin, se ei sammuta kypsennystä eikä tuuletinta.

Liesitaso on päällä.

1. Kosketa vastaavaa näppäintä minuuttilaskurin kytkemiseksi.

Ajustimen näyttöön ilmestyy "0.00".

1. Käytä näppäintä "+" tai "-" halutun ajan asettamiseksi (1 minuutista 9 tuntiin ja 59 minuuttiin).

Ajustinnäytön vasemmalla puolella oleva numero näyttää tunnit ja toiset numerot näyttävät minuutit.
Kun aikaväli on asetettu, laskuri käynnistyy.
Ajustimen näyttö näyttää jäljellä olevan ajan.
Viimeiset 10 minuuttia näytetään minuutteina ja sekunteina.
- Kun asetettu aika on kulunut, ajastin alkaa vilkkua ja hälytys aktivoituu.

1. Kosketa ajastimen näyttöä hälytyksen poiskytkemiseksi.

Hälytys kytkeytyy automaattisesti pois 2 minuutin jälkeen.

Kosketa ajastinpainiketta ja valitse "-" asettaaksesi "0.00", jotta voit sammuttaa ajastimen ennen laskurin ajan loppumista.

Kun liesi on pois päältä, kosketa virtapainiketta kahdesti sammuttaaksesi ajastimen ennen ajan päättymistä.

LIESITASON TOIMINTA

Ajastimen käyttö

Ajastin on yhdistetty keittoalueeseen. Kun asetettu aika on päättynyt, keittoalue sammuu automaattisesti.

Liesitaso on päällä ja vähintään yhden keittoalueen tehotaso on asetettu.

1. Kosketa halutun keittoalueen painiketta.
2. Kosketa ajastimen symbolia.

▶ Ajastimen symboli syttyy.
Ajustimen näyttöön ilmestyy "0.00".

1. Käytä näppäintä "+" tai "-" halutun ajan asettamiseksi (1 minuutista 9 tuntiin ja 59 minuuttiin).

Ajustinnäytön vasemmalla puolella oleva numero näyttää tunnit ja toiset numerot näyttävät minuutit.
Kun aikaväli on asetettu, lähtölaskenta alkaa ja ajastimen symboli vilkkuu hitaasti.
Ajastimen näyttö näyttää jäljellä olevan ajan.
Viimeiset 10 minuuttia näytetään minuutteina ja sekunteina.
- Valittu keittoalue kytkeytyy automaattisesti pois päältä asetetun aikavälin lopussa.
Kun asetettu aika on kulunut, ajastin alkaa vilkkua ja hälytys aktivoituu.

1. Kosketa ajastimen symbolia hälytyksen poiskytkemiseksi.

Hälytys kytkeytyy automaattisesti pois 2 minuutin jälkeen.

Kaikille keittoalueille voidaan asettaa ajastin. Näytössä näkyy aina keittoalueen aikaväli, jolla on lyhin jäljellä oleva aika.

Muuta esiasetettua kypsennysväliä

Kypsennysaikaa voidaan muuttaa milloin tahansa käytön aikana.

1. Kosketa halutun keittoalueen painiketta.
2. Kosketa ajastimen symbolia.
3. Käytä näppäintä "+" tai "-" ajan muokkaamiseksi.

LIESITASON TOIMINTA

Jäljellä olevan kypsennysajan valvonta

1. Kosketa keittoalueen näppäintä valitaksesi alueen, jonka jäljellä olevaa aikaa haluat tarkastella.
   Ajustimeen yhdistetty alue on merkitty vilkkuvalla ajastinsymbolilla keittoalueen näytön yläpuolella.
   Ajustin näyttää valittua keittoaluetta koskevan jäljellä olevan ajan.
   Ajustimen viimeisen 10 minuutin aikana jäljellä oleva aika näytetään minuutteina ja sekunteina.

Sammuta ajastin

Ajastimen sammuttamiseksi ennen ennalta asetetun ajan päättymistä:

1. Kosketa kyseisen keittoalueen näppäintä valitaksesi alueen, jonka ajastimen haluat sammuttaa.

Ajustimeen yhdistetty alue on merkitty vilkkuvalla ajastinsymbolilla keittoalueen näytön yläpuolella.

1. Kosketa ajastimen symbolia.

2. Kosketa näppäintä "-" ajan asettamiseksi "0.00".

▶ Ajastimen symboli sammuu.

1. Kosketa uudestaan ajastimen symbolia asetuksen vahvistamiseksi.

Lapsilukko

Lapsilukon aktivoimiseksi on seuraavassa kuvatut vaiheet suoritettava 10 sekunnin sisällä.

1. Kytke liesitaso päälle.
2. Kosketa ja pidä painettuna yhtä keittoalueen painikkeista 3 sekunnin ajan.

1. Vapauta ja liu'uta sormesi 0:sta 9:ään liukusäädintä pitkin.

- Kaikkiin näyttöihin ilmestyy "L" symboli.

Liesitaso on lukittu ja estää tahattoman käynnistyksen. Kun 20 sekuntia on kulunut, liesitaso sammuu automaattisesti.

Lapsilukon poistamiseksi käytöstä suorita seuraavassa kuvatut vaiheet 10 sekunnin sisällä.

1. Kytke liesitaso päälle.
2. Kosketa ja pidä painettuna yhtä keittoalueen painikkeista 3 sekunnin ajan.
3. Vapauta ja liu'uta sormesi 9:sta 0:ään liukusäädintä pitkin.

Lukitustoiminto nopeaan puhdistukseen kypsennyksen aikana

1. Kosketa lukitusnäppäintä.
   Lukitusnäppäin syttyy; liesitason asetukset lukitaan nopeaa puhdistusta varten.
2. Poista toiminto käytöstä koskettamalla lukitusnäppäintä uudelleen nopean puhdistuksen jälkeen.

Tuulettimen manuaalinen käynnistys ja sammutus

1. Kosketa tuuletinnäppäintä.

▷ Tuulettimen näyttö syttyy.

1. Aseta tuulettimen nopeustaso 3 sekunnin sisällä napauttamalla liukusäädintä (1 - 9).

- Tuuletin kytkeytyy päälle asetetulla poistonopeudella.

Aseta korkeampi tai matalampi taso liukusäätimellä.

1. Aseta tuulettimen nopeustasoksi "0" sen sammuttamiseksi.
2. Sammuta induktioliesi koskettamalla On/Off-näppäintä.

Kierrätystilassa tuuletin toimii seurantatilassa vielä 20 minuuttia, kun liesi on pois päältä.

Boost (tehoste)

Voit käyttää Boost-toimintoa tuulettaaksesi korkeimmalla tasolla enintään 6 minuutin ajan.

1. Kosketa P-tasoa Boost-toiminnon valitsemiseksi.

Näyttöön ilmestyy "P".
Kun sallittu enimmäisaika on kulunut, tuulettimen nopeus laskee tasolle 9.

Kierrätystilassa aikarajaa ei ole ja Boost-toiminto pysyy aktiivisena.

1. Aseta tuulettimen nopeustasoksi "0" sen sammuttamiseksi.
2. Sammuta induktioliesi koskettamalla On/Off-näppäintä.

TUULETTIMEN TOIMINTA

Automaattisen tuuletintoiminnon käynnistys ja sammutus

Automaattisessa tuuletintilassa imuri mukautuu automaattisesti keittoalueiden käytön mukaan.

Keittoalue on toiminnassa (taso 8) ja automaattinen tuuletustila on aktivoitu (taso 5).

1. Pidä tuuletinnäppäintä painettuna kolmen sekunnin ajan.

Näyttöön ilmestyy "A".

1. Paina tuuletinnäppäintä uudelleen kolmen sekunnin ajan automaattisen imutilan poistamiseksi käytöstä.

Aseta viiveen minuuttimäärä

Käytä tätä toimintoa tuulettimen sammuttamiseksi määrätyllä viiveellä.

Automaattinen tuuletintilan on oltava pois käytöstä.

1. Kytke liesitaso päälle.
2. Valitse tuuletinnäppäin ja aseta tuulettimen nopeustaso.

▶ Tuulettimen ajastimen symboli syttyy.

TUULETTIMEN TOIMINTA

1. Käytä näppäintä "+" tai "-" halutun viiveajan asettamiseksi.

▷ Laskuri käynnistyy automaattisesti.
▶ Tuuletin sammuu asetetun ajan lopuksi.

Rasvasuodattimen saturaatio

30 käyttötunnin jälkeen tuulettimen näytössä näkyy vuorotellen "F" ja "G", mikä osoittaa, että rasvasuodatin on huollettava (katso "Huolto / Suodattimien puhdistus").

Rasvasuodattimen saturation osoitus on aina päällä.

Hajusuodattimen saturaatio

Oletusarvoisesti hajusuodattimen saturaation ilmaisin on pois käytöstä (kun tuuletin toimii kanavoituna). Aktivoi hajusuodattimen saturaation ilmaisin, jos tuuletin on asennettu kierrättäväksi; katso "Käyttäjävalikko".

120 käyttötunnin jälkeen tuulettimen näytössä näkyy vuorotellen "F" ja "G", mikä osoittaa, että hajusuodatin on huollettava (katso "Huolto").

- Jos käytetään yhdistettyä hajun/hienon pölyn suodatinta, suodatin on vaihdettava viimeistään 1 vuoden kuluttua.

Nollaa suodattimen saturation ilmaisimen muisti

Nollaa muisti rasvasuodattimen ja/tai hajusuodattimen vaihdon jälkeen

1. Kytke liesitaso päälle.
2. Kosketa ja pidä tuuletinnäppäintä painettuna kolmen sekunnin ajan.
   Tuulettimen näytöstä katoavat "F" ja "G" tai "F" ja "C" ja muistissa laskenta alkaa uudelleen.

KÄYTTÄJÄVALIKKO

Käyttäjävalikon avulla käyttäjä voi asettaa liesitason signaalit tarpeidensa mukaan. Tämä vaikuttaa sekä akustisiin (ääni ja äänenvoimakkuus) että visuaalisiin signaaleihin.

Valikon koodi	Kuvaus Asetusarvo
U0 Laitteen käytettävissä oleva kokonaisteho		1400 W - 7400 W (oletus) 100 W:n portaikolla
U1 Kanavoitu	tila / Kierrättävä tila	0: kanavoitu (oletus)1 : kierrättävä
U2 Äänenvoimakkuuspainikkeenääni		0 (sammutettu) - 1 - 2 - 3 max (oletus)
U3 Äänenvoimakkuudenhälytyssignaali		0 (sammutettu) - 1 - 2 - 3 max (oletus)
U4 Näytön kirkkaustaso Max 0 (oletus)- 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 Min
U5 Laskurin animaatio 0: off (oletus)		1 : on
U6 Kattilan automaattinenhavaitseminen		0: off1: on (oletus)
U7 Laskurin ajastimenäänimerkki		0: äänimerkki120 sekuntia (oletus)1 : äänimerkki10 sekuntia2 : ei äänimerkkiä

Avaa käyttäjävalikko

1. Kosketa on/off-näppäintä kaksi kertaa kolmen sekunnin sisällä.

▶ Tauko-näppäin vilkkuu.

1. Kosketa ja pidä painettuna tauko-näppäintä.
2. Valitse sitten kaikki keittoalueen näppäimet siirtyen myötäpäivään (aloita vasemmasta etummaisen keittoalueen näppäimestä).

KÄYTTÄJÄVALIKKO

4. Vapauta tauko-näppäin.

Takaosan vasemman keittoalueen näytössä vilkkuu "U" vuorotellen numeron "0" kanssa.
Valikkokoodilla U0 asetusarvo näkyy ajastimen näytössä.
- Kaikille muille valikkokoodeille asetusarvo näkyy keittoalueen vasemmassa etunäytössä.

Valikkokoodi U0 (maksimi kokonaisteho)

Jos kodin sähköjärjestelmässä on erilaiset virtarajat, liesitason enimmäisvirrankulutusta voidaan vähentää.

1. Avaa käyttäjävalikko.
2. Napauta ajastimen näyttöä kerran ja käytä liukusäätimen vasenta reunaa tehon pienentämiseksi 0,1 kW:n tarkkuudella. Käytä liukusäätimen oikeaa reunaa lisätäksesi tehoa 0,1 kW:n välein.
3. Vahvista asetus; kosketa ja pidä on/off-painiketta painettuna, kunnes kuulet äänimerkin.

Valikkokoodi U1 - U7

1. Avaa käyttäjävalikko.
2. Kosketa taaemman keittoalueen vasemmanpuoleista painiketta ja valitse oikea valikkokoodi (katso taulukko).

1. Kosketa etummaisen keittoalueen vasemmanpuoleista painiketta ja valitse oikea arvo (katso taulukko).
2. Vahvista asetus; kosketa ja pidä on/off-painiketta painettuna, kunnes kuulet äänimerkin.

TEHONRAJOITIN

Tehonrajoittimen säätäminen on sallittua vain kokeneelle ja pätevälle asentajalle. Lue turvallisuusmääräykset ja asennusohjeet huolellisesti.

Liesitaso on varustettu tehonrajoittimella. Jos käytössä olevien keittoalueiden kokonaisteho ylittää suurimman käytettävissä olevan tehon, tehoa vähennetään automaattisesti. Sen keittoalueen näyttö, jonka tehoa vähennetään, alkaa vilkkua; taso laskee sitten automaattisesti maksimitehoon.

- Rajoittimen tehdasasetus on 7400W, mutta voit muuttaa tämän asetuksen arvoon 6000W tai 4500W.

Tehonrajoittimen konfigurointi

Varmista ennen aloittamista, ettei liedellä ole kattiloita tai pannuja!

1. Irrota laite päävirtalähteestä irrottamalla virtapistoke pistorasiasta, irrottamalla sulake tai sammuttamalla virrankatkaisin.
2. Kytke laite takaisin sähköverkkoon.

▶ Minuuttilaskurin näppäin vilkkuu.

• Suorita alla kuvatut vaiheet 2 minuutin kuluessa liesitason kytkemisestä virtalähteeseen.
• Varmista, että kaikki keittoalueet on kytketty pois päältä.

3 Kosketa ja pidä painettuna laskurin näppäintä.
4. Valitse sitten kaikki keittoalueen näppäimet siirtyen vastapäivään (aloita oikeasta etummaisen keittoalueen näppäimestä).

1. Vapauta minuuttilaskurin näppäin.

Takaosan vasemman keittoalueen näytössä vilkkuu "C" vuorotellen numeron "0" kanssa.
Asetusarvo näkyy vasemman etummaisen keittoalueen näytössä.

1. Kosketa taaemman keittoalueen vasemmanpuoleista painiketta ja valitse "8" liukusäätimellä.

Takaosan vasemman keittoalueen näytössä vilkkuu "C" vuorotellen numeron "8" kanssa.

1. Kosketa vasemman etummaisen keittoalueen painiketta ja valitse haluamasi tehorajoitus kohdistimella (katso taulukko).
2. Kosketa sitten On/Off-painiketta ja pidä sitä painettuna, kunnes kaikki näytön osat katoavat. ▷ Liesitaso on nyt valmis käytettäväksi valitun tehonrajoittimen ollessa aktiivinen.

Liukusäätimen asetus Tehonrajoittimen asetus
0 7400 W
1 6000 W
2 4500 W

HUOLTO

Puhdistus

Ensimmäinen käyttö

• Puhdista ja kuivaa lasipinta kostealla liinalla ennen ensimmäistä käyttöä.
• Kuivaa laite puhdistuksen jälkeen kostealla liinalla välttääksesi kalkin muodostumista.

Päivittäinen puhdistus

• Vaikka ruoan jäämät eivät palaisi lasille, on silti suositeltavaa puhdistaa liesi heti käytön jälkeen.
• Suorita päivittäinen puhdistus kostealla liinalla ja miedolla pesuaineella.
• Kuivaa talouspaperilla tai kuivalla liinalla.

Pinttyneet tahrat

• Pinttyneet tahrat voidaan poistaa myös miedolla pesuaineella, kuten astianpesuaineella.
• Poista vesitahrat ja kalkkijäämät etikalla.
• Metallijäljistä (jotka johtuvat kattilan liukumisesta) voi olla vaikea päästä eroon. Tätä varten on saatavilla erityisiä puhdistusaineita.
• Poista ruokajäämät, erityisesti sulanut muovi ja sokeri, lasikaapimella.

Älä käytä koskaan hankaavia tuotteita, koska ne jättävät naarmuja, joihin lika ja kalkki voivat kerääntyä. Älä koskaan käytä teräviä esineitä, kuten teräsvillaa tai sieniä.

Suodattimet ja tippakaukalo

Rasvasuodattimet

30 käyttötunnin jälkeen tuulettimen näytössä näkyy vuorotellen "F" ja "G", mikä osoittaa, että rasvasuodatin on puhdistettava.

Ne on puhdistettava kerran kuukaudessa (tai suodattimen saturaatioilmaisimen niin osoittaessa). Älä käytä aggressiivisia pesuaineita ja puhdista suodatin käsin tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä ohjelmalla. Aseta suodattimet astianpesukoneeseen aukko alaspäin, jotta vesi pääsee valumaan pois. Astianpesukoneissa käytetyt pesuaineet himmentävät alumiinia nopeammin. Tämä on normaalia.

Kun olet puhdistanut ja vaihtanut rasvasuodattimet, nollaa suodattimen saturation ilmaisimen muisti.

HUOLTO

Hajusuodatin (käyttö kierrättävässä tilassa)

120 käyttötunnin (alasveto) jälkeen tuulettimen näytössä näkyy vuorotellen "F" ja "G", mikä osoittaa, että hajusuodatin on huollettava.

Järjestelmässä käytetyn suodattimen tyypistä riippuen suodattimen huolto on tarpeen.

Katso asennetun suodattimen ohjekirja.

Huollon jälkeen, nollaa suodattimen saturaation ilmaisimen muisti.

ONGELMIEN RATKAISU

Huomio

Jos lasipinnassa on halkeamia (myös pieniä), sammuta liesi välittömästi ja irrota se verkkovirrasta. Ota yhteyttä huoltopalveluun.

Jos laite ei toimi kunnolla, se ei aina tarkoita, että se on viallinen. Yritä ratkaista ongelma itse seuraavan taulukon mukaisesti. Voit myös käydä verkkosivuillamme saadaksesi lisätietoja. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Oire Mahdollinen syy Ratkaisu
Näyttö syttyy, kun liesitaso käynnistetään ensimmäisen kerran.	Tämä on normaali asetus. Normaali toiminta.
Tuuletin pysyy päällä joitakin minuutteja, liesitason sammuttamisen jälkeen.	Liesitaso jäähtyy. Normaali toiminta.
Liesitason ensimmäisillä käyttökerroilla voidaan havaita lievää hajua.	Uusi laite lämpenee. Tämä on normaalia ja häviää muutaman käytön jälkeen. Tuuleta keittiö.
Kattiloista lähtee ääntä keittämisen aikana.	Tämä johtuu liedeltä kattilaan siirtyvästä energiasta.	Korkeilla asteilla tämä on täysin normaalia joidenkin kattiloiden käytössä. Ei vaurioita kattiloita eikä liesitasoa.
Yksi keittoalueista on kytketty päälle, mutta näyttö ilmoittaa u.	Kattila ei sovellu käytettäväksi induktioliedellä tai sen halkaisija on liian pieni.	Käytä soveltuvaa kattilaa.
Yksi keittoalueista lakkaa yhtäkkiä toimimasta ja kuuluu äänimerkki.	Ajastimelle asetettu aika on umpeutunut.	Kosketa ajastimen vasenta tai oikeaa näppäintä hälytyksen poiskytkemiseksi.
Liesitaso ei toimi eikä näytössä näy mitään.	Virtalähde puuttuu viallisen kaapelin tai liitännän vuoksi.	Tarkista sulakkeet tai sähkökytkin (jos pistoketta ei ole).
Heti kun liesi käynnistetään, yksi sulakkeista palaa.	Liesitaso on kytketty väärin. Ota	yhteyttä asiantuntevaan asentajaan.
Näyttöön ilmestyy L. Lapsilukko	on kytketty päälle. Katso luku "Liesitason toiminta / Lapsilukko".
Virhekoodi ER 03. Kahta tai use	ampaa näppäintä on painettu samanaikaisesti.	Älä käytä useampaa kuin yhtä näppäintä kerrallaan.
	Ohjauspaneeli on likainen tai veden peitossa.	Puhdista ohjauspaneeli.

ONGELMIEN RATKAISU

Oire Mahdollinen syy Ratkaisu
Virhekoodi ER21. Ylikuumentuminen. Anna liesitason jäähtyä.
Virhekoodi E2. Induktioelementin ylikuumentuminen. On saatettu käyttää tyhjiä kattiloita.	Älä kuumenna tyhjiä kattiloita.
Virhekoodi E3. Ei soveltuva kattila. Käytä soveltuvia kattiloita.
Virhekoodi E8. Tuulettimen toim intahäiriö.Tuuletin saattaa olla jumissa.	Poista mahdolliset tukokset ja puhdista tuuletin.
Muut virhekoodit. Ota yhteyttä huoltopalveluun.

Hiilisuodatin(ainostaan suodatinversiossa)

Suodattimet voidaan regeneroida uunissa, mieluummin kiertoilmatoimintoa käyttämällä.

Lämpötilan tulee olla välillä 150-180 °C, korkeammat lämpötilat voivat vahingoittaa suodatinta.

Suodatin on hyvä asettaa uuniritilälle, jota ei ole esilämmitetty ja jättää se sen päälle, kunnes se on jäähtynyt kokonaan.

Suodattimien regenerointia varten vaaditaan noin 2 tuntia. Käyttötiheyden mukaan voidaan vaadita pidempää aikaa.

Regenerointi tulee suorittaa vain hyvin tuuletetuissa ympäristöissä.

Suodattimen pesua ei suositella astianpesukoneessa tai pesuaineella.

AFLIASPCB4OB03 Ed.28-07-22

@
