Tuotetyyppi	Liesituuletin
Merkki	EICO
Malli	Firenze 60 N EM ECO
Leveys	60 cm (598 mm)
Syvyys	50 cm (500 mm)
Korkeus (sisäänrakennettu)	15 cm (150 mm)
Paino	10 kg
Virtalähde	220-240 V, 50 Hz
Moottorin teho	200 W
Maksimi ilmavirta	650 m³/h
Melutaso (maksiminopeus)	62 dB(A)
Nopeuksien lukumäärä	3
Ohjaustyyppi	Painonapit
Valaistus	LED, 2 x 1,5 W
Rasvasuodatin	Alumiini, pestävä
Hiilisuodatin	Valinnainen, vaihdettava
Energialuokka	A
Asennustyyppi	Sisäänrakennettu (poisto- tai kiertoilma)
Poistoputken halkaisija	150 mm
Huolto	Puhdista suodattimet kuukausittain; vaihda hiilisuodattimet 6 kuukauden välein

Usein kysytyt kysymykset - Firenze 60 N EM ECO EICO

Kuinka asennan EICO Firenze 60 N EM ECO -liesituulettimen?

Asennus on suoritettava pätevän ammattilaisen toimesta. Liesituuletinta voidaan käyttää poistotilassa (ulospuhallus) tai kiertoilmatilassa hiilisuodattimen kanssa. Varmista, että poistoputken halkaisija vastaa ulostuloa (150 mm).

Kuinka usein rasvasuodattimet tulisi puhdistaa?

Rasvasuodattimet tulisi puhdistaa joka kuukausi optimaalisen suorituskyvyn varmistamiseksi. Ne ovat konepesun kestäviä. Puhdista ne miedolla pesuaineella ja huuhtele huolellisesti.

Minkä tyyppisiä lamppuja liesituuletin käyttää?

Liesituuletin käyttää integroituja LED-valoja (2 x 1,5 W). Ne eivät ole käyttäjän vaihdettavissa; ota yhteyttä huoltoon vaihtoa varten.

Kuinka aktivoin kiertoilmatilan?

Kiertoilman käyttöä varten asenna hiilisuodatin (myydään erikseen) liesituulettimeen. Poistoaukko on suljettava. Suodatin on vaihdettava 6 kuukauden välein.

Miksi liesituuletin on meluisa?

Melu voi lisääntyä, jos suodattimet ovat likaiset tai poistoputki on tukossa. Puhdista rasvasuodattimet ja tarkista poistoputken esteet. Maksimimelutaso on 62 dB(A).

Voinko asentaa liesituulettimen kaasulieden päälle?

Kyllä, mutta etäisyyden liesituulettimen ja lieden välillä on oltava vähintään 65 cm kaasuliesille ja 50 cm sähköliesille. Noudata paikallisia turvallisuusmääräyksiä.

Kuinka nollaan suodattimen kyllästymisilmaisimen?

Joissakin malleissa on ajastin, joka ilmoittaa, kun suodattimet on puhdistettava. Puhdistuksen jälkeen pidä nopeuspainiketta painettuna 3 sekunnin ajan nollataksesi ilmaisimen.

Mikä on Firenze 60 N EM ECO:n takuuaika?

EICO tarjoaa yleensä 2 vuoden takuun. Tarkista ostotositteet erityisehdoista. Rekisteröinti saattaa olla tarpeen.

Voinko käyttää pidempää poistoputkea asennuksessa?

Pidemmät poistoputket voivat vähentää ilmavirran tehokkuutta. Pidä poistoputken pituus alle 3 metrissä ja minimoi mutkat parhaan suorituskyvyn saavuttamiseksi.

Mistä voin ostaa varaosahiilisuodattimia?

Hiilisuodattimia on saatavilla EICO:n valtuutetuilta jälleenmyyjiltä tai verkosta. Käytä tarkkaa mallia: CF-01 tai vastaava yhteensopiva suodatin.

KÄYTTÖOHJE Firenze 60 N EM ECO EICO

Asennus ja laitteen käyttö 56

I. Neuvoja ja ohjeita 57

II. Laitteen osat 59

III. Tekniset tiedot 60

IV. Asennus 60

V. Käyttö ja huolto 64

Laitteen hävittäminen 68

SISÄLTÖ
I. Neuvoja ja ohjeita
II. Osat
III. Tekniset tiedot
IV. Asennus
1. Asennus (sisäänrakennettu moottori)
2. Asennus (ulkoinen moottori)
3. Sähkökytkennät
4. Käyttö
4.1. Kytkentä tuuletuskanavaan
4.2. Käyttö huoneilmaan kierrättävänä
4.3 Levels
V. Laitteen käyttö ja huolto
1.Operation
1.1. Ohjauspaneeli
1.2. Toiminnot
2. Ylläpito
2.1. Rasvasuodatin
	2.2. Aktiivihilisuodatin / kierrätys huoneilmaan
	2.3. Valaistus
	2.4. Puhdistus

Noudata tässä ohjeessa kerrottuja ohjeita tarkasti.

Valmistaja ei ole vastuussa mahdollisista haitoista, vaurioista tai tulipaloista, jotka aiheutuvat tämän oppaan ohjeiden noudattamatta jättämisestä.

Laite voi näyttää erilaiselta kuin tämän käyttöohjeen piirustuksissa. Käyttö-, huolto- ja asennusohjeet pysyvät kuitenkin samoina.

Pidätämme oikeudet teknisiin muutoksiin.

I. Neuvoja ja ohjeita

1. Valmistaja ei ole vastuussa kaikista mahdollisista haitoista, vaurioista tai tulipaloista, jotka aiheutuvat tämän oppaan ohjeiden noudattamatta jättämisestä.
2. Verkkovirran on vastattava laitteen sisällä olevassa tyyppikilvessä ilmoitettua nimellisarvoa. Kytke liesituuletin sähkövirtaan voimassa olevien säännösten mukaisesti asennuksen jälkeen. Jos sähköpistoketta ei ole (suora verkkoliitäntä) tai jos pistoketta ei ole esteettömällä alueella, asennuksen jälkeen on käytettävä kaksinapaista kytkintä standardien mukaisesti, joka varmistaa verkkovirran irtikytkennän vaaratilanteissa asennusohjeiden mukaisesti.
3. Varoitus! Ennen kuin kytket laitteen uudelleen verkkovirtaan ja tarkastat toiminnan, varmista aina, että verkkojohto on asennettu oikein. Jos sähköjohto tai -kaapeli on vaurioitunut, pyydä uusi huoltoliikkeen kautta tai asiakaspalvelustamme.
4. Tila, johon laite asennetaan, on oltava riittävästi ilmastoitu, kun liesituuletinta käytetään yhdessä muiden kaasupolttimolaitteiden tai muiden polttoaineiden kanssa.
5. Poistoilman ulosjohtamiseen liittyvien teknisten ja turvallisuustoimenpiteiden osalta on tärkeää seurata tiiviisti paikallisviranomaisten antamia määräyksiä. Liesituulettimen ilmaa ei saa päästää hormiin, jota käytetään savujen poistoon kaasua tai muita polttoaineita polttavissa laitteissa.
6. Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön.

7. Poistoilma tulee johtaa rakennuksen ulkopuolelle siihen tarkoitetulla poistoputkella, joka on kytketty liesituulettimen rungon päällä olevaan liitosrenkaaseen.

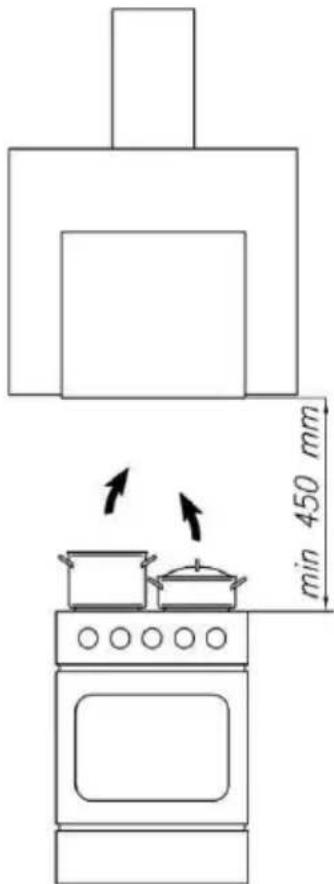

8. Keittotason pinnan ja liesituulettimen alaosan on oltava vähintään 400-450 mm etäisyydellä sähkökeittimistä ja 550 mm kaasu- tai puuhellasta. Jos kaasulieden asennusohjeissa määritetään suurempi etäisyys, sitä on noudatettava.

min 450 mm

1. HUOM! Poistoputkea ei toimiteta, ja se on ostettava erikseen.

2. Poistoputken halkaisijan on oltava sama kuin liesituulettimen liitosrenkaan halkaisija.

3. Kierrätetystä ilmasta suodatetaan rasvahiukkaset ja hajut ennen kuin se kierrätetään takaisin huoneilmaan.

4. Jotta laitetta voidaan käyttää sisäilmaan poistavana, tulee siihen asentaa aktiivihilisuodatin/ -suodattimet (lisävaruste).

II. Osat

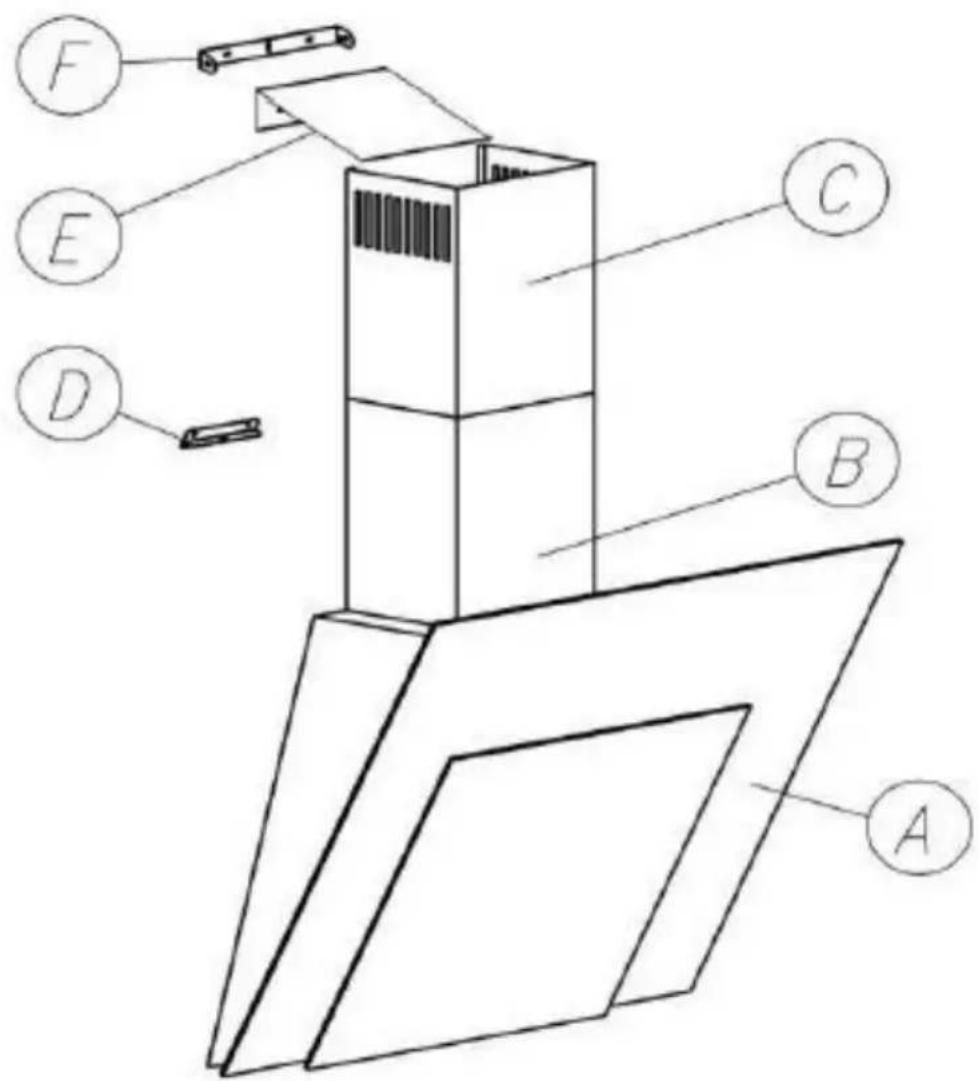

Lieistuuletin sisältää seuraavat osat (kuva alla)

1. Liesituulettimen runko A,
2. Ylempi C, ja alempi B, hormiputken koristehormi
3. Seinäkiinnike F ylemmälle hormiputken koristehormille C
4. Ilmankierron ohjain E kierrätettävälle ilmalle koristehormin aukoista

III Tekniset tiedot
	Laite malli
	FIRENZE P 60 ECO	FIRENZE P 80 ECO
Jännite AC 230V 50Hz
Moottorit, määrä 1
Lamput	LED
Rasvasuodattimet, määrä 1
Imuetho 3 + i
Leveys [cm] 60 80
Syvyys [cm] 47
Korkeus [cm] 91-137
Poistoputken halkaisija [ø mm] 150
Kapasiteetti [m 3/h] 308-512 (599) 341-551 (638)
Energialuokka	A+
Äänitaos [dBA] 48-58 49-59
Laitteen toimintatapa	Hormiin tai huoneilmaan poistava
Viimeistely	Ruostumaton teräs / lasi

IV. Asennus

On suositeltavaa, että liesituuletin asennetaan valtuutettujen henkilöiden toimesta (suositus 2 henkilöä). Asentamisessa tehdään seuraavat vaiheet:

1. Merkitse porausreiät seinään
2. Merkitse etäisyys liesitason ja laitteen välillä

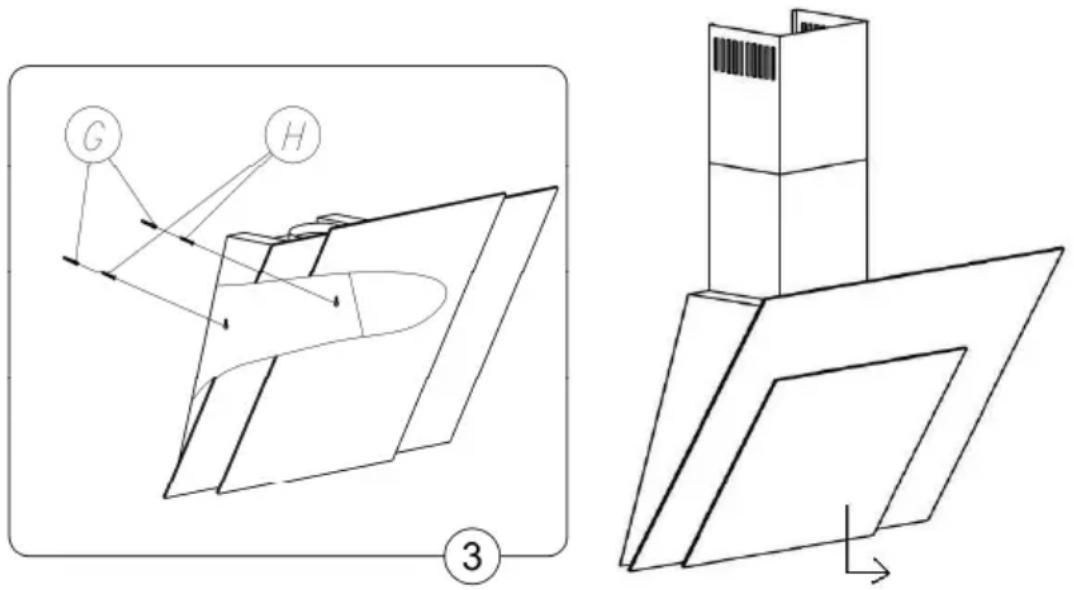

3. Poraa reiät seinään ja työnnä tulpat G, H porausreikiin (kuva 3)
4. Aseta liesitulettimen runko paikalleen, A (kuva1)
5. Liitä poistoputki liesituulettimen runkoon
6. Kytke liesituuletin sähköverkkoon
7. Asenna seinäkiinnikkeet F (kuva 1) oikeaan asentoon
8. Asenna hormiputken koristesuojat, osat B ja C (kuva 1)

Liesituuletin avataan nostamalla etulevyä molemmin käsin lamppujen sijainnin kohdalta. Laitteen kotelossa on tukivarsi, joka kannattelee lasin etuosan painoa avaamisen jälkeen. Etulasi tulee avata, jotta rasvasuodattimet saadaan irrotettua puhdistamista varten ja aktiivihilisuodattimet vaihdettua. Ennen kuin kytät laitetta uudelleen näiden toimenpiteiden jälkeen, sulje etulasi.

1. Asennus (sisäänrakennettu moottori)

1. Merkitse seinälle pystysuora viiva, joka osoittaa keittotason keskikohdan.
2. Seinään porattujen reikien ja keittotason välinen etäisyys tulee olla vähintään 400-450 mm sähkölieden ja 550 mm kaasulieden yläpuolelle (laskettuna liesituulettimen rungon alaosta liesitason tai lieden pintaan). Merkitse kiinnitysruuvien sijainti: 370 mm liesituulettimen rungon alaosasta.
3. Poraa merkityt reiät poralla, jonka halkaisija vastaa asennustulppia. (Kuva 3) G ja H. Aseta seinäpistotulpat reikiin ja ruuvaa ruuvit seinään.
4. Aseta liesituulettimen runko ruuveihin liesituulettimessa olevien aukkojen kohdalta.
5. Jos liesituuletin käytetään hormiin poistavana, liitä hormiputki/ poistoputki nyt.
6. (HUOM!: suodatinversiolle)
   Asenna nyt levy F ilman säätämiseksi yhdessä seinäkiinnikkeen kanssa.
   Moduuli F on tarkoitettu johtamaan ilmaa takaisin huonetilaan poistoaukkojen läpi ylemmän hormiputken suojan yläosassa. Käytä samoja kiinnitysruuveja.
7. Merkitse hormiputken suojan F kiinnikkeelle sopiva korkeus (kuva 1).
8. Työnnä nyt hormiputken suojan (B ja C) sopivalle korkeudelle (kuva 1)
9. Kiinnitä ylempi hormiputken suoja pidikkeeseen F, kuva. 1
10. Kytke liesituuletin sähköverkkoon

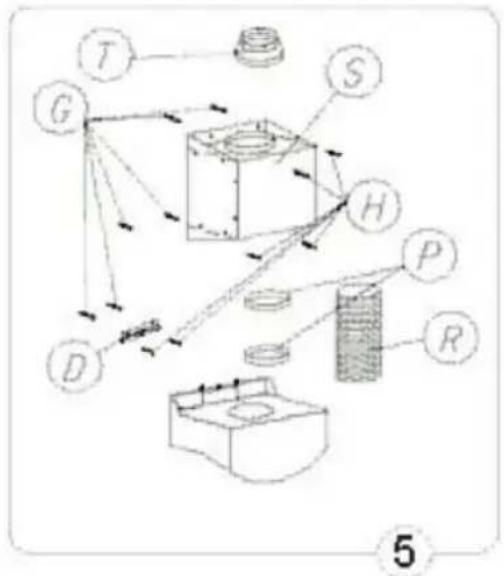

2. Asennus (ulkoinen moottori)

EI KOSKE KAIKKIA MALLEJA – Jos liesituulettimessa on ulkoinen moottori, toimi seuraavasti:

1. Merkitse seinälle pystysuora viiva, joka osoittaa keittotason keskikohdan.
2. Seinään porattujen reikien ja keittotason välinen etäisyys tulee olla vähintään 400-450 mm sähkölieden ja 550 mm kaasulieden yläpuolelle (laskettuna liesituulettimen rungon alaosta liesitason tai lieden pintaan). Merkitse kiinnitysruuvien sijainti: 370 mm liesituulettimen rungon alaosasta.
3. Poraa merkityt reiät poralla, jonka halkaisija vastaa asennustulppia. (Kuva 3) G ja H. Aseta seinäpistotulpat reikiin ja ruuvaa ruuvit seinään.
4. Aseta liesituulettimen runko ruuveihin liesituulettimessa olevien aukkojen kohdalta.
5. Jos liesituuletin käytetään hormiin poistavana, liitä hormiputki/ poistoputki nyt.
6. Sijoita moottorikotelo S, haluamaasi paikkaan, esimerkiksi keittiön ylkaappiin. Asenna moottorirasia.
7. Kytke liesituulettimen runko moottorikoteloon halkaisijaltaan ∅ 150 - mm hormiputkella R.
8. Kytke moottorin virtajohto ja liesituulettimen virtajohto yhteen.
9. Liitä moottorikotelo S poistohormiin.
10. Merkitse sopiva korkeus hormiputken suojalle F (kuva 1).
11. Työnnä nyt hormiputken suojan (B ja C) sopivalle korkeudelle (kuva 1)
12. Kiinnitä ylempi hormiputken suoja pidikkeeseen F, kuva. 1
13. Kytke liesituuletin sähköverkkoon

Sähkötyöt ja kaapeloinnin voi suorittaa sähköasentaja noudattaen voimassa olevia normeja ja voimassa olevaa lainsäädäntöä. Tarkista, että virtalähde vastaa laiteen sisäosan tyyppikilvessä (hopeinen tarra) kerrottua jännitettä.

4. Käyttö

4.1 Liittäminen hormiin poistavaksi

Poistiilma johdetaan ulos hormi kautta, poistoputki kiinnitettynä liitoslaippaan.

Liesituuletin on liitetty poistoputkeen ja hormiin, jonka halkaisijan tulee vastata liesituulettimen liitoskohdan halkaisijaa.

Jos poistoputken ja hormiaukon reiän halkaisijat ovat eri kokoisia, poistokapasiteetti heikkenee ja melu kasvaa merkittävästi. Valmistaja ei ole vastuussa tästä.

a) Käytä mahdollisimman lyhyttä poistoputkea.
b) Alä tee poistoputkeen taitoksia tai mutkia (max. taitos: 90 °).
c) Jos mahdollista, älä tee jatkokappaletta poistoputkeen.
d) Käytä poistoputkea, jossa on mahdollisimman sileä sisäpinta.
e) Käytä ainoastaan hyväksyttyjä putkimateriaaleja.

4.2 Liittäminen huoneilmaan poistavaksi

Aktiivihilisuodatinta käytetään, kun tuuletin asennetaan poistamaan kierrätetty ilma takaisin huonetilaan. Liesituuletin imee ruoanvalmistuksen aikana ilmasta rasvaa ja hajuja ennen kuin ilma johdetaan takaisin huoneeseen.

Liesituulettimen käyttämiseksi aktiivihilisuodatinmallissa tulee olla asennettuna lisäsuodatinjärjestelmä, laitemalliin sopivat aktiivihilisuodattimet (lisävaruste).

4.3 Tehotasot

Liesituulettimessa on 4 imutehoa. Käytä korkeimpia tehoja ainoastaan, kun ruoanvalmistuksesta aiheutuu suuri määrä rasva, höyryä ja käryä. On suositeltavaa aloittaa laitteen käyttö 5-10 minuuttia ennen ruoanvalmistusta ja jättää tuuletin päälle kytkettynä vielä 15 minuutiksi ruoanvalmistuksen päätyttyä.

V Käyttö ja Huolto

1. Toiminnot

1.1 Ohjauspaneeli

Liesituulettimessa on sensorikosketussäätimet ja digitaalinen näyttö, joka näyttää imutehon tason ja / tai ajastimen aktivoinnin.

a) Teho „+”, „-”, - lmutehon valinta.
b) Ajastin „” (joissain malleissa näkyy" Ajastin " valaistuna symbolina " T ") - käytetään ajastintoiminnon asettamiseen
c) Valo „L” – ON/OFF valaistukselle. Painamalla valitsinta valo kytkeytyy päälle tai pois päältä.

- + 3. L

5

1.2 Toiminnot

Ajastin

a) Liesituuletin voidaan ajastaa sammuttamaan automaattisesti 10–90 minuutin kuluttua - 10 minuutin välein..
b) Ajastin aktivoidaan painamalla valitsinta „ ” ja laite on asetettu halutulle imuteholle. LED-valo vilkkuu osoittaen, että ajastus voidaan nyt ohjelmoida.
c) Paina "+" -painiketta ja automaattisen poiskytkennän asetukset (minuuttimäärä) vastaavat näytössä näkyvää numeroa 10 kertaisena (esim.: 1 = 10 min, 2 = 20 min, 3 = 30 min, jne. - enintään 90 min.)
d) Haluttu aika-asetus vahvistetaan painikkeella „ ”. LED-valo lakkaa vilkkumasta ja näyttää asetetun ajan. (vilkkuva piste ilmaisee tuulettimen sammuttamisen ajan).
e) Poistu ajastintoiminnosta painamalla uudelleen painiketta „ ” yhden kerran.

HUOM! AJASTIN - Asetus on suoritettava viimeistään 20 sekunnissa, muuten kuomu palaa automaattisesti normaaliin toimintaan.

Sähkökatkon tai sähköjen poiskytkemisen jälkeen liesituuletin ei välttämättä toimi normaalisti sen valitsimia painettaessa. Tällaisessa tilanteessa laitteen sähköjohto on irrotettava kokonaan sähköverkosta ja kytkettävä sitten uudelleen, jotta laite uudelleenkäynnistyy.

2. Ylläpito ja puhdistus

Laite on puhdistettava säännöllisesti sekä sisä- että ulkopuolelta kerran kuukaudessa.

2.1 Metalliset rasvasuodattimet

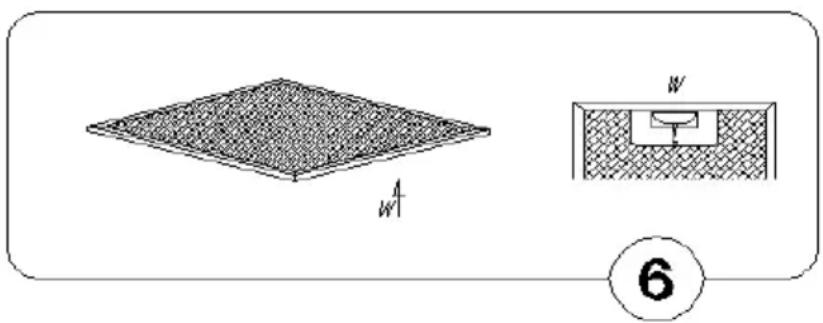

Suodatin kerää ruoanvalmistuksen aikana ilmaan muodostuneet rasvahiukkaset.

Rasvasuodatin on puhdistettava miedolla pesuaineella noin joka toinen viikko. Suodatin voidaan pestä myös astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla. Pestessäsi astioita samanaikaisesti astianpesukoneessa, rasvasuodatin voi värjäytyä, mutta sillä ei ole vaikutusta suodattimen ominaisuuksiin ja toimintaan. Irrota rasvasuodatin laitteesta vetämällä jousikahvaa.

wA w 6

2.2. Aktiivihilisuodattimet

Suodatin suodattaa ruoanvalmistuksen aikana muodostuvaa ilmaa ja sen hajuja ja käryä.

Suodatinta ei voi pestä tai uudelleen käyttää. Suodattimet tulisi vaihtaa noin neljän kuukauden välein - tai käytöstä riippuen.

Asennus

a) Avaa liesituulettimen etupaneeli.

b) Ota rasvasuodatin pois.

c) Kiinnitä aktiivihilisuodatin rasvasuodattimen taakse laitteen sisäpuolelle.

d) Aseta rasvasuodatin takaisin paikalleen.

2.3. Lamput

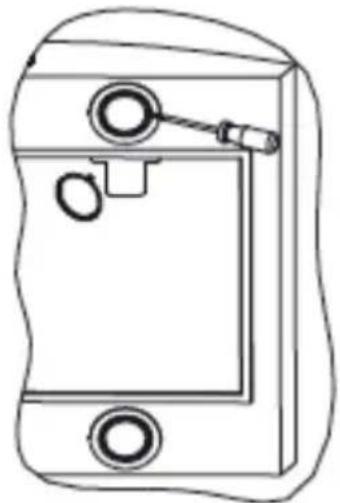

LED lamppujen vaihtaminen

1. Sammuta laiteen virta ja anna lampun jäähtyä.
2. Käytä pientä tasapäistä ruuvimeisseliä painaaksesi valoyksikkö ulos, varo vaurioittamasta ympäröivää materiaalia.
3. Irrota valoyksikkö johtimista..
4. Kytke uusi valoyksikkö.
5. Työnnä valoyksikkö takaisin paikoilleen.

Liesituuletin on puhdistettava säännöllisesti, sekä sisäpuolelta että ulkoisesti (vähintään samalla huoltovälillä kuin rasvasuodattimet). Käytä puhdistami-seen kosteaa pehmeää liinaa, jossa on neutraalia, mietoa pesuainetta nestemäisessä muodossa. Vältä hankaavien puhdistusaineiden käyttöä. ÄLÄ KOSKAAN käytä alkoholia puhdistukseen!

Käyttöohjeessa olevien ohjeiden noudattamatta jättäminen tuotteen puhdistamiseksi ja suodattimien vaihtamiseksi voi aiheuttaa tulipalon. On suositeltavaa, että kaikkia oppaan ohjeita noudatetaan huolellisesti. Ennen tuotteen puhdistamista on tärkeää varmistaa, että sähkövirta katkaistaan tai että pistoke on irrotettu pistorasiasta.

• Puhdista ja / tai vaihda suodattimet määrätyn aikavälin mukaisesti.
• Puhdista tuuletin kostealla liinalla ja neutraalilla nestemäisellä pesuaineella.

Vältä laitteen puhdistuksessa:

a) märkää kangasta tai sientä, jota kastellaan juoksevan veden alla
b) liuottimia tai alkoholijuomia, jotka voivat tehdä lakatusta pinnasta mattapintaisen
c) syövyttäviä aineita, erityisesti puhdistettaessa ruostumattomasta teräksestä valmistettuja puhaltimia
d) kovia, karkeita aineet

LAITTEEN HÄVITTÄMINEN

Tuote on merkitty EU-direktiivin 2012/19/EC säännösten mukaisesti, Sähkö- ja elektroniikkalaiteromu (WEEE). Elektroniikka ja elektroniikkatuotteet sisältävät materiaaleja, osia ja aineita, jotka voivat olla haitallisia ihmisten terveydelle ja ympäristölle, jos elektroniikan ja elektroniikkatuotteiden hävittäminen ei ole asianmukaista.

Elektroniikka ja elektroniikkatuotteet on merkittävä yliviiivatulla roskakorilla. Tämä symboloi sitä, että elektroniikkaa ja elektroniikkatuotteita ei tule hävittää lajittelemattoman talousjätteen mukana, vaan ne on kerättävä erillisenä jätteenä.

Kaikilla kunnilla ja kaupungeilla on laitteen hävittämiseen tarkoitettuja keräyskeskuksia, jonne elektroniikkaa ja elektroniikkatuotteita voi viedä. Kysy kierrätysmahdollisuutta myös kodinkonemyyjäliikkeesi kautta.

Made in EU
