Firenze 60 N EM ECO - Emhætte EICO - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	EICO
Model	Firenze 60 N EM ECO
Bredde	60 cm (598 mm)
Dybde	50 cm (500 mm)
Højde (indbygning)	15 cm (150 mm)
Vægt	10 kg
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	200 W
Maksimal luftstrøm	650 m³/h
Støjniveau (maks. hastighed)	62 dB(A)
Antal hastigheder	3
Betjeningstype	Trykknapper
Belysning	LED, 2 x 1.5 W
Fedtfilter	Aluminium, vaskbart
Kulfilter	Valgfrit, udskifteligt
Energiklasse	A
Installationstype	Indbygning (aftræk eller recirkulation)
Aftræksdiameter	150 mm
Vedligeholdelse	Rengør filtre månedligt; udskift kulfiltre hver 6. måned

Ofte stillede spørgsmål - Firenze 60 N EM ECO EICO

Hvordan installerer jeg EICO Firenze 60 N EM ECO emhætten?

Installation skal udføres af en kvalificeret fagperson. Emhætten kan bruges i aftræksmode (udsugning til det fri) eller recirkulationsmode med et kulfilter. Sørg for, at aftræksdiameteren passer til udtaget (150 mm).

Hvor ofte skal jeg rengøre fedtfiltrene?

Fedtfiltre bør rengøres hver måned for optimal ydeevne. De er opvaskemaskinesikre. Rengør dem med mildt rengøringsmiddel og skyl grundigt.

Hvilken type pærer bruger emhætten?

Emhætten bruger integrerede LED-lys (2 x 1.5 W). Disse kan ikke udskiftes af brugeren; kontakt service for udskiftning.

Hvordan aktiverer jeg recirkulationsmodus?

For at bruge recirkulation skal du installere et kulfilter (sælges separat) i emhætten. Aftræksudtaget skal lukkes. Filteret skal udskiftes hver 6. måned.

Hvorfor er min emhætte støjende?

Støjen kan stige, hvis filtrene er snavsede, eller hvis aftrækket er blokeret. Rengør fedtfiltrene og kontroller aftrækket for forhindringer. Maksimalt støjniveau er 62 dB(A).

Kan jeg installere emhætten over et gaskomfur?

Ja, men afstanden mellem emhætten og kogepladen skal være mindst 65 cm for gaskogeplader og 50 cm for elektriske. Følg lokale sikkerhedsregler.

Hvordan nulstiller jeg filtermætningsindikatoren?

Nogle modeller har en timer, der advarer, når filtrene skal rengøres. Efter rengøring skal du trykke og holde hastighedsknappen nede i 3 sekunder for at nulstille indikatoren.

Hvad er garantiperioden for Firenze 60 N EM ECO?

EICO tilbyder typisk 2 års garanti. Tjek dine købsdokumenter for specifikke vilkår. Registrering kan være påkrævet.

Kan jeg bruge et længere aftræk til installation?

Længere aftræk kan reducere luftstrømseffektiviteten. Hold aftrækslængden under 3 meter med minimale bøjninger for bedst ydeevne.

Hvor kan jeg købe udskiftningskulfiltre?

Kulfiltre fås hos EICO-autoriserede forhandlere eller online. Brug den specifikke model: CF-01 eller lignende kompatibelt filter.

BRUGSANVISNING Firenze 60 N EM ECO EICO

Monterings- og brugsanvisning 4

I. Råd og anvisninger 5

II. Komponenter 7

III. Tekniske data 8

IV. Installation 8

I. Råd og anvisninger 18

II. Komponenter 20

INDHOLD
I. Råd og anvisninger
II. Komponenter
III. Tekniske data
IV. Installation
1. Montering (indbygget motor)
2. Montering (ekstern motor)
3. Elektrisk tilslutning
	4. Drift
4.1. Tilslutning til aftrækskanal
4.2. Tilslutning af filtrerende version
	4.3 Sugestyrker
V. Betjening og vedligeholdelse
	1.Betjening
	1.1. Betjeningspanel
	1.2. Funktioner
	2. Vedligehold
	2.1. Metal-fedtfilter
	2.2. Kulfilter/recirkulation
	2.3. Lys
	2.4. Rengøring

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

Der tages forbehold for trykfejl og ændrede specifikationer.

I. Råd og anvisninger

1. Producenten kan ikke holdes ansvarlig for eventuelle skader, der skyldes ukorrekt eller forkert installation.
2. Kontrollér, at lysnetspændingen er den samme som den spænding, der er angivet mærkepladen, der sidder på inde i emhætten.
3. For Klasse I apparater skal det også kontrolleres, at elforsyningen er forsynet med jord. Ved tilslutning til elnettet 230 V skal emfanget tilsluttes ved en driftssikker stikkontakt.
4. Emfanget er bestemt til at fjerne em, der opstår ved madlavning. Det skal derfor forbindes med en passende ventilationskanal. Emfanget må ikke tilsluttes en skorsten, en røgkanal eller en kanal til udstødningsgas, der er i brug. Emhætten er udelukkende beregnet til at fjerne em og lugte i køkkener i private husholdninger.

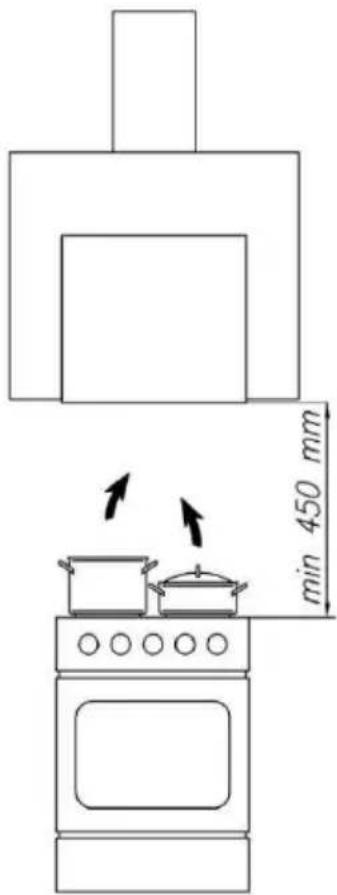

5. Den mindst tilladelige sikkerhedsafstand mellem komfurets top og emhættens underside er 400-450 mm. Emfanget skal monteres mindst 450 mm over el-kogeplader og mindst 550 mm over et gaskomfur.

min 450 mm

1. Rørføring skal være så kort som mulig.
2. Emhætten må ikke tilsluttes en kanal, der fører forbrændingsgasser ud i det fri (oliefyr, brændeovne etc.).
3. Hvis emhætten skal anvendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at der er lufttilgang til rummet, så aftræksgasserne ikke slår tilbage. Køkkenet skal have tilstrækkelig ventilation (friskluft-forsyning), med har direkte forbindelse til det fri, så der er sikret en tilstrækkelig mængde ren luft.
4. Der må ikke forekomme høj åben ild under emhætten, mens den anvendes. Justér brænderen, så flammerne er rettet direkte mod bunden af panden/gryden – de må ikke nå ud over kanten af bunden.
5. Undgå åben ild og flambering. Retter tilberedt i fedt bør overvåges, da overophedet fedt kan antænde. Frituregryder skal under brug holdes under konstant opsyn: kogende varm olie kan sprøjte ind i flammerne.
6. Emfangets fedtfiltre skal mindst rengøres ca. hver 14. dag, da et fedtmættet filter er let antændelig.
7. Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).
8. Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare.
9. Sørg altid for, at strømforsyningen til emfanget er afbrudt, før du foretager rengøring, udskiftning af filtret eller reparation.
10. En sikker drift er kun mulig, når det negative tryk i det rum, hvor emfanget bruges sammen med forbrændingsapparater, som bruger luft i rummet, ikke overstiger 0,004 millibar (dette punkt gælder ikke, hvis emfanget anvendes med recirkulation).
11. Apparatet er ikke beregnet til at skulle anvendes af mindre børn, svækkede personer uden opsyn eller personer uden erfaring eller tilstrækkeligt kendskab, med mindre de overvåges eller oplæres i brug af apparatet af personer, der er ansvarlige for deres sikkerhed.
12. Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød.
13. Hvis ikke installationen er fulgt korrekt eller emhætten ikke er anvendt korrekt og der meldes service, vil slutkunden modtage en regning for uberettiget servicebesøg

II. Komponenter

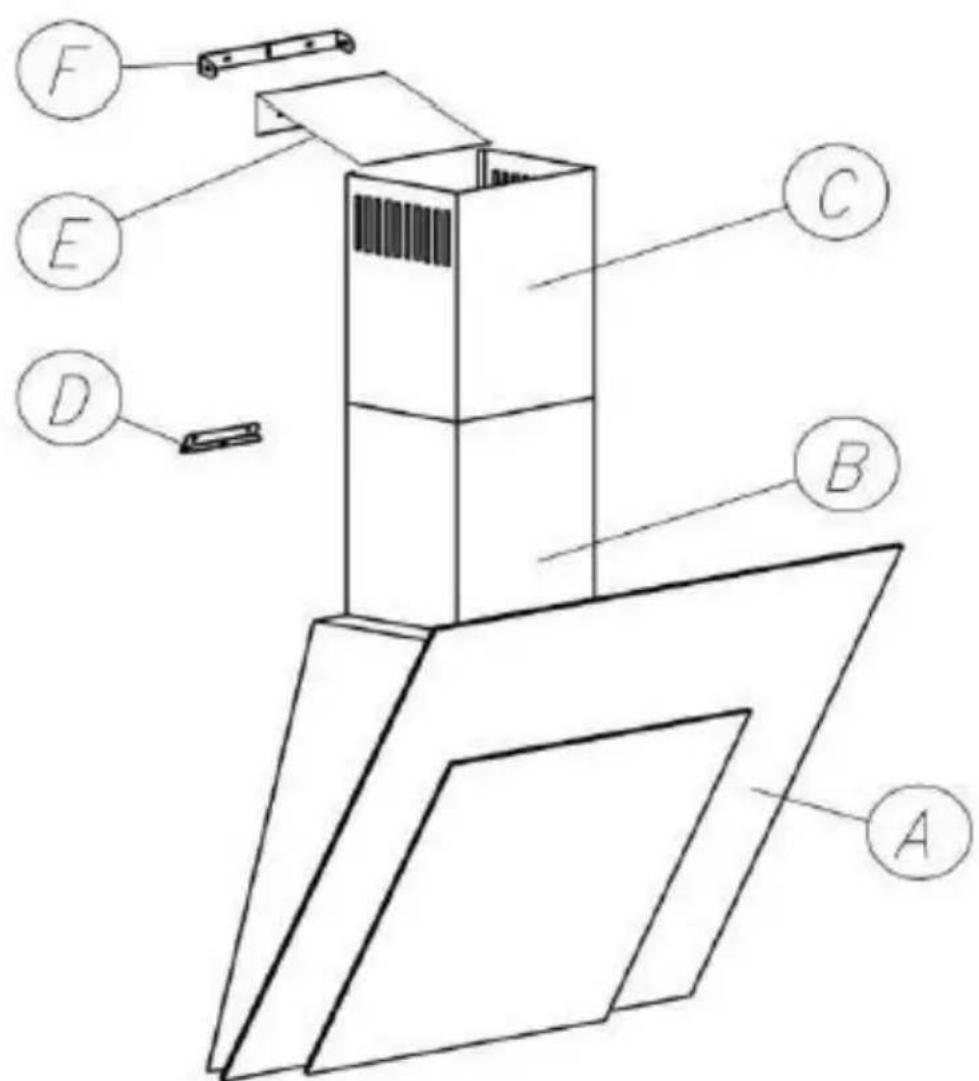

Emfanget består af følgende komponenter (figur 1)

1. Selve emfanget A,
2. ∅verste C, og nederste skorstensmodul B,
3. Vægbeslag F til øverste skorstensmodul C
4. Ledeplade E for luftstrømmen i recirkulerende tilstand

Det anbefales at emhættens installation udføres af autoriseret personale, og at man er 2 til at udføre opgaven. Med henblik på montering af hætten udføres følgende trin:

1. Marker borehuller på væggen
2. Afmærk minimumsafstand mellem komfur og emhætte

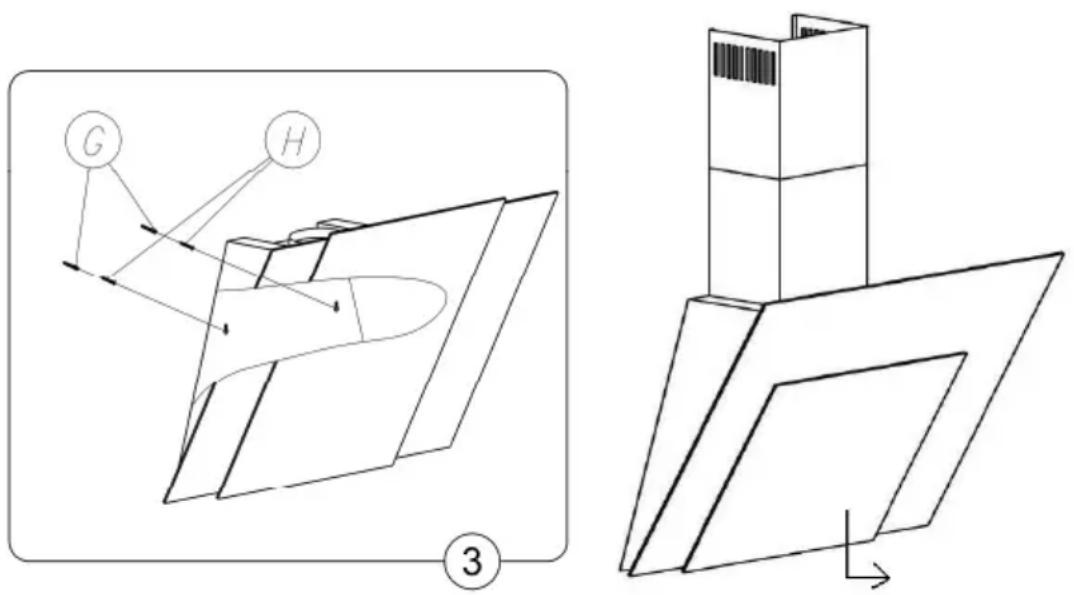

3. Bor huller i væggen og isæt rawlplugs, G og H (fig. 3)
4. Monter nu emfanget, A (fig. 1)
5. Tilslut nu emfanget til aftræksrøret
6. Emfanget tilsluttes lysnettet
7. Montér vægbeslag F (fig. 1) i den rigtige højde
8. Monter begge skorstensdele B og C (fig. 1)
9. Det anbefales, at der fuges på bagsiden af den skråtstillede emhætte, langs kanten mellem emhætten og væggen. Således at den gøres tæt og ikke suger "falsk" luft ind.

Emfanget åbnes ved at løfte den nederste plade med to hænder ud for belysningen. Emfanget har en gas arm, der bærer vægten af glasfronten efter åbning. Det er nødvendigt at åbne fronten for at rense fedtfiltret og udskiftning

af kul-/recirkulationsfilter (i recirkulerende tilstand). Inden brug er det normalt at lukke fronten igen. Den kan dog stå åben under drift.

1. Montering (indbygget motor)

a) Afmærk en lodret linje på væggen, der viser kogepladens midte.
b) Afstanden mellem hullerne og kogepladen skal beregnes så undersiden af det færdigmonterede emfang er placeret mindst 400-450 mm over elkogeplade og 550 mm over gasblus. Afmærk placering af monteringsskruer. Placeret 370 mm fra emhættens underkant.
c) Bor de afmærkede huller med et bor, der har en diameter, der svarer til de medfølgende rawplugs. (fig. 3) G og H. Sæt rawplugs i hullerne og skru derefter skruerne fast i væggen.
d) Emfanget hænges op på skruerne.
e) Benyttes emfanget i versionen med aftræk til det fri, monteres aftræksrøret nu.
f) (NB! Ved recirkulationsdrift) monter nu modulet for regulering af luften F sammen med væg beslaget. Modulet F har til formål at lede luften ud gennem recirkulationsluft udgangene i den øverste del af det øverste skorstensmodul. Brug de samme monteringsskruer.
g) Afmærk en passende højde for beslaget til skorstensdelen F (fig. 1).
h) Skorstensdelene (B og C) skubbes på plads i passende højde (fig. 1)
i) Fastgør den øverste skorstendel til beslaget F, fig. 1
j) Emfanget tilsluttes lysnettet

IKKE ALLE MODELLER – Er emhætten som skal monteres af typen for eksternt placeret motor, følges nedenstående:

a) Afmærk en lodret linje på væggen, der viser kogepladens midte.
b) Afstanden mellem hullerne og kogepladen skal beregnes så undersiden af det færdigmonterede emfang er placeret mindst 400-450 mm over elkogeplade og 550 mm over gasblus. Afmærk placering af monteringsskruer. Placeret 370 mm fra emhættens underkant.

c) Bor de afmærkede huller med et bor, der har en diameter, der svarer til de medfølgende rawplugs. (fig. 3) G og H. Sæt rawplugs i hullerne og skru derefter skruerne fast i væggen.

d) Emfanget hænges op på skruerne

e) Monter aftræksrøret (kun hvis aftræk til det fri).

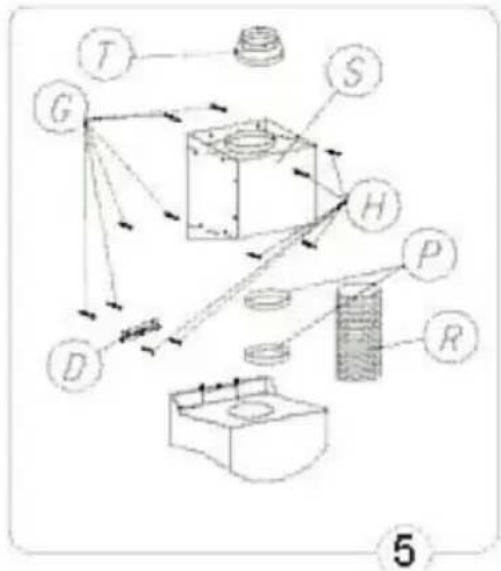

f) Placer motorkassen S, hvor det ønskes, f.eks. på loftet over køkkenet. Monter motorkassen.

g) Tilslut emfanget til motorkassen med ∅ 150 ventilationsluftkanalen R.

h) Sæt motorens strømforsyningskabel og netkablet sammen.

i) Tilslut motorkassen S til ventilationskanalen.

j) Skorstensdelene (B og C) placeres (fig. 1)

k) Afmærk en passende højde for beslaget til skorstensdelen F (fig. 1).

I) Skorstensdelene (B og C) skubbes på plads i passende højde (fig. 1)

m) Fastgør den øverste skorstendel til beslaget F, fig. 1

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion. Efter at emhætten er sluttet til strøm, bør du kontrollere at lys og motor fungerer.

4. Drift

4.1 Tilslutning af aftrækskanal

Luften ledes ud i det fri vha. et aftræksrør fastgjort til samleflangen.

Emfanget tilsluttes et aftræksrør og aftrækshullet i vægget, som skal have en diameter, der passer til luftudsugningen (studsflange). Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt. Producenten fralægger sig ethvert ansvar i forbindelse hermed.

a) Benyt et rør, der er så kort som muligt.
b) Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°).
c) Undgå drastiske ændringer i rørets tværsnit.
d) Benyt et rør med så glat en inderside som muligt.
e) Rørets materialer skal være godkendt i henhold til reglerne.

BRUG: Korrekt installation: Brug, hvis det er muligt, altid faste aftræksrør i din installation. Vælg den korteste mulige rørføring og brug altid samme diameter aftræksrør og taghætte, som diameteren på emhættens aftræk. Lav aldrig 90 graders bøjning i flexslange - brug fast aftræksrør i stedet. Korrekt brug af emhætte med aftræk: Det er vigtigt at du starter din emhætte på niveau 2, mindst 5-10 minutter før du tænder din kogeplade.

4.2 Tilslutning af filtrerende version

Når emfanget er installeret til at virke med recirkulation, affedtes luften og lugten fjernes, før den indsugede luft returneres tilbage til rummet gennem åbninger i skorstenen. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul. Desuden er montering af pladen E (fig. 1) anbefalet til at lede luftstrømmen.

Korrekt luftcirkulation: Åben et vindue eller en dør, mindst 6 meter fra din emhætte, når du starter denne. Hvis ikke det er muligt, kan mindre afstand anvendes. Emhætten bør køre ca. 15 minutter på niveau 2, efter at du er færdig med at bruge din kogeplade.

Korrekt brug af emhætte til recirkulation: Hvis du ikke har mulighed for at lave udblæsning til det fri kan recirkulation anvendes. Her skal alt friskluftstilførsel være lukket under brug. De fleste EICO emhætter leveres med mulighed for recirkulation.

4.3 Sugestyrker

Emfanget har 4 ventilatorhastigheder. Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5-

10 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

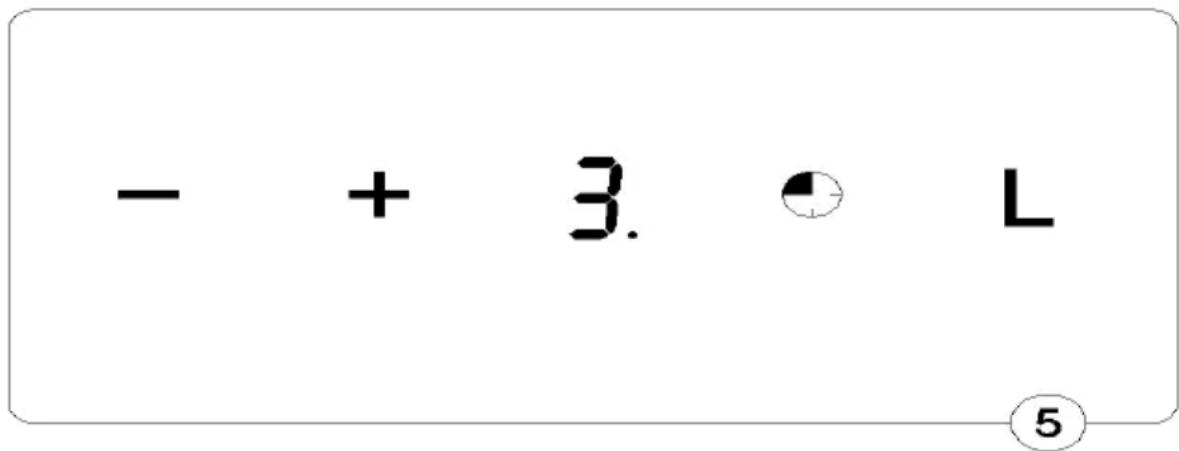

Emfanget er udstyret med sensor touch control (fig. 5) og et digitalt display som viser niveau for sugestyrke og/eller aktivering af timeren.

a) Taste „+”, „-”, - Valg af sugestyrke.
b) Taste 🔒","TIMER" (i nogen modeller er "Timer" vist med et lysende "T") - anvendes til at indstille timer-funktionen (pkt. 1.2).
c) Taste „L” – ON/OFF Lys. Tryk på tasten for at tænde eller slukke lyset.

a) Emfanget kan programmeres til automatisk slukning efter 10-90 minutter - i intervaller af 10 minutter.
b) Timeren aktiveres ved at trykke på tasten „ ” mens emfanget er indstillet ved den ønskede sugestyrke. LED indikatoren blinker for at indikere at emfanget kan programmeres.
c) Tryk på tasten "+" og indstillingen for valg af automatisk sluk (antal minutter) svarer til det viste tal i displayet - gange med 10. (f.eks.: 1=10 min, 2=20 min, 3=30 min, osv. – max. 90 min.).
d) Den ønskede indstilling fuldføres ved at valget bekræftes med " 🔒"-Tasten. LED indikatoren stopper med at blinke og viser den indstillede tid. (blinkende prik angiver tid til at slukke emfanget).
e) ∅nsker du at slukke for timerfunktionen, skal du atter trykke på tasten "◀".

BEMÆRK: TIMER - Indstilling må være afsluttet inden for 20 sekunder, ellers vil emfanget automatisk vende tilbage til normal drift.

Ved strømsvigt eller nedbrud, kan det forekomme at emfanget ikke længere opfatter kommandoer fra tastaturet. I så fald er nødt til at afbryde enheden fra strømforsyningen, og derefter tilsluttes igen til koldstart.

2. Vedligehold

Regelmæssig vedligeholdelse og rengøring af emfanget sikrer en god og fejlfri drift og forlænger emfangets levetid

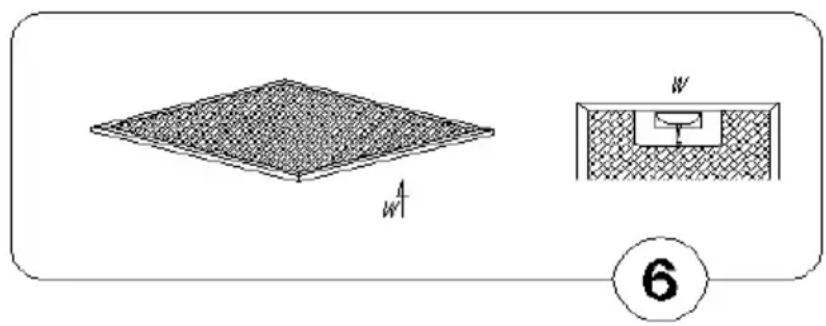

2.1 Metal-fedtfilter

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler ca. hver 14. dag.

Filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter benyttes kun når emfanget er installeret til at virke med recirkulation i stedet for med aftræk til det fri. Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Kulfilter

a) Filteret opfanger lugt fra madlavning.
b) Filtertypen til dette emfang er med aktivt kul og kan IKKE vaskes eller genanvendes.
c) Kulfilteret skal udskiftes hver 4. måned - eller afhængig af brug.

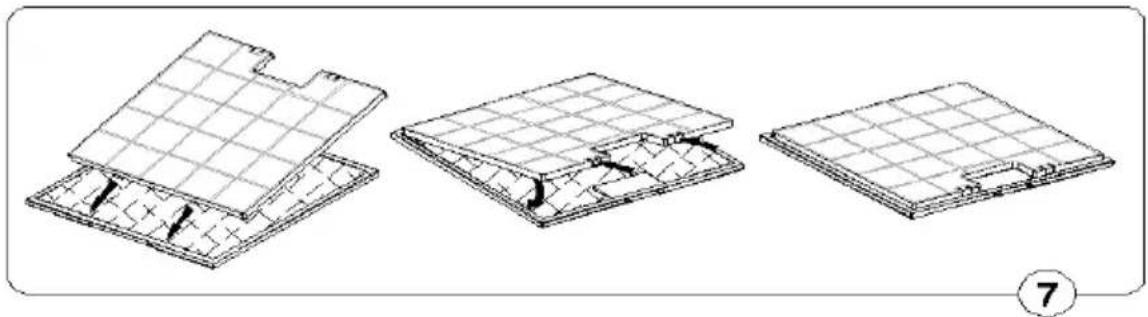

Montering

a) Åbn frontpanelet.
b) Fjern metalfedtfiltrene.
c) Sæt kulfiltret fast indvendigt på fedtfiltret.
d) Påmonter metal fedtfiltrene igen.

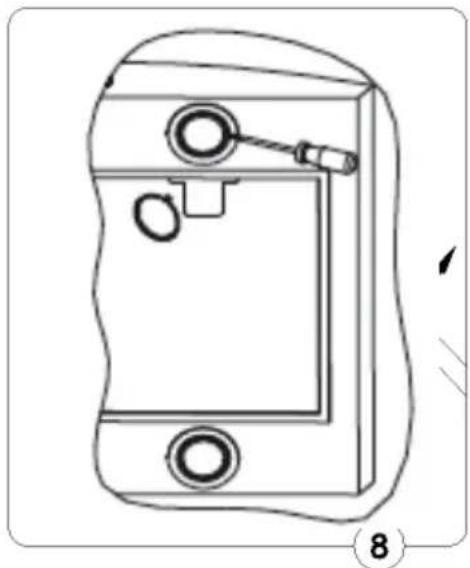

Udskiftning af pære:

Belysningen består af LED lys.

NOTE! De individuelle dioder kan ikke skiftes. Hvis det bliver nødvendigt at skifte LED lys, må hele "spotten" byttes ud., at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.

Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges.

Inden apparatet skal vedligeholdes eller rengøres, skal der slukkes for det eller stikket skal tages ud af stikkontakten.

• Rengør og/eller udskift filtrene iht. det angivne tidsinterval.
• Rengør emhætten med en fugtig klud og et neutralt flydende rengøringsmiddel.

Ved almindelig rengøring af emfanget undgå da at bruge:

a) våd klud eller svamp og rindende vand
b) opløsningsmidler eller sprit, der kan gøre lakerede overflader matte
c) ætsende midler, især ved rengøring af rustfri stålelementer
d) hårdt, groft stof.

BORTSKAFFELSE

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne.

I. Råd og anvisninger

Emfanget åbnes ved at løfte den nederste plade med to hænder ud for belysningen. Emfanget har en gas arm, der bærer vægten af glasfronten efter åbning. Det er nødvendigt at åbne fronten for at rense fedtfiltret og udskiftning

af kul-/recirkulationsfilter (i recirkulerende tilstand). Inden brug er det normalt at lukke fronten igen. Den kan dog stå åben under drift.

1. Montering

a) Bruk et rør som er så kort som mulig.
b) Bruk et rør som har så få kurver som mulig (maksimal vinkel på kurven: 90 grader).
c) Unngå drastiske endringer i rørets tverrsnitt.
d) Bruk et rør med en så glatt innside som mulig.
e) Rørets materialer må være godkjent og i henhold til gjeldende regler.

BRUG: Korrekt installation: Brug, hvis det er muligt, altid faste aftræksrør i din installation. Vælg den korteste mulige rørføring og brug altid samme diameter aftræksrør og taghætte, som diameteren på emhættens aftræk. Lav aldrig 90 graders bøjning i flexslange - brug fast aftræksrør i stedet. Korrekt brug af emhætte med aftræk: Det er vigtigt at du starter din emhætte på niveau 2, mindst 5-10 minutter før du tænder din kogeplade.

a) Använd ett så kort rör som möjligt
b) Använd ett rör som har så få kurvor som möjligt (max. vinkel på 90°)
c) Undvik drastiska ändringar i rörets tvärsnitt
d) Använd ett rör med så glatt insida som möjligt
e) Rörets material ska vara godkänd enligt gällande regler
BRUG: Korrekt installation: Brug, hvis det er muligt, altid faste aftræksrør i din installation. Vælg den korteste mulige rørføring og brug altid samme diameter aftræksrør og taghætte, som diameteren på emhættens aftræk. Lav aldrig 90 graders bøjning i flexslange - brug fast aftræksrør i stedet. Korrekt brug af emhætte med aftræk: Det er vigtigt at du starter din emhætte på niveau 2, mindst 5-10 minutter før du tænder din kogeplade.

Korrekt luftcirkulation: Åben et vindue eller en dør, mindst 6 meter fra din emhætte, når du starter denne. Hvis ikke det er muligt, kan mindre afstand anvendes. Emhætten bør køre ca. 15 minutter på niveau 2, efter at du er færdig med at bruge din kogeplade. Korrekt brug af emhætte til recirkulation: Hvis du ikke har mulighed for at lave udblæsning til det fri kan recirkulation anvendes. Her skal alt friskluftstilførsel være lukket under brug. De fleste EICO emhætter leveres med mulighed for recirkulation.

4.3 Sugkraft

Emfanget er udstyret med sensor touch control (fig. 5) og et digitalt display som viser niveau for sugestyrke og/eller aktivering af timeren.

d) Taste „+”, „-”, - Valg af sugestyrke.

e) Taste 🔒 ”,”TIMER“ (i nogen modeller er "Timer" vist med et lysende "T") - anvendes til at indstille timer-funktionen (pkt. 1.2).
f) Taste „L” – ON/OFF Lys. Tryk på tasten for at tænde eller slukke lyset.

- + 3. L

5

1.2 Funktioner

Timer

f) Emfanget kan programmeres til automatisk slukning efter 10-90 minutter - i intervaller af 10 minutter.
g) Timeren aktiveres ved at trykke på tasten „ ” mens emfanget er indstillet ved den ønskede sugestyrke. LED indikatoren blinker for at indikere at emfanget kan programmeres.
h) Tryk på tasten "+" og indstillingen for valg af automatisk sluk (antal minutter) svarer til det viste tal i displayet - gange med 10. (f.eks.: 1=10 min, 2=20 min, 3=30 min, osv. – max. 90 min.).
i) Den ønskede indstilling fuldføres ved at valget bekræftes med " 🔒"-Tasten. LED indikatoren stopper med at blinke og viser den indstillede tid. (blinkende prik angiver tid til at slukke emfanget).
j) ∅nsker du at slukke for timerfunktionen, skal du atter trykke på tasten "◀".
