KÄYTTÖOHJE 25-5080 Biltema

Lue käyttöohje ennen tuotteen asentamista ja käyttämistä.

A. TUOTTEEN OMINAISUUDET AURINKOPANEELI

Yksikideaurinkokenno sisäänrakennetulla PWM-säätimellä. Käyttövalmis järjestelmä kannettavaan käyttöön. Erinomainen valinta lisävirtatarpeisiin esim. matkailuautoissa ja -vaunuissa, veneissä tai autoissa. USB-liitäntä esim. älypuhelimen lataamiseen.

• Kahva, helppo kuljettaa laukun tavoin.
• Anderson-liittimet muovitetuilla puristimilla tekevät tuotteesta helppokäyttöisen, luotettavan ja turvallisen.
• Ohjausyksikkö suojaa akkua ylilataukselta ja purkautumiselta.
• Aurinkopaneelissa on erittäin tehokkaat yksikiteiset A-solut, joilla on korkea muuntotehokkuus ja pitkä käyttöikä.
• Säädettävät jalat vakaaseen asemointiin ja paneelin kulman säätämiseen auringon suuntaan. Kulma on optimaalinen, kun aurinkopaneeli on kohtisuorassa auringon kohtaamiskulmaan nähden.

TEKNISET TIEDOT

Aurinkokennon tyyppi: .....Yksikristalliset kennot

Teho: 100 W

Jännite: 12/24 V, automaattinen tunnistus

Maks. jännite: .....18,7 V

Maks. virranvoimakkuus: .....5,35 A

USB-lähtö: .....5 V/1 A

Mitat kokoontaitettuna: .....610 x 510 x 70 mm

Mitat avattuna: .....1025 x 610 x 35 mm

KÄYTTÖOHJEET

1. Valitse sopiva paikka, avaa laatikko ja taita paneeli ulos. Tukijalat sijaitsevat kummallakin puolella, avaa ensin lukitusmuttereita ja taita sitten jalat ulos. Kun olet asettanut hyvän vastaanottokulman, kiristä mutterit niin, että aurinkopaneeli on vakaa.

2. Teho on suurin, kun paneelin pinta on kohtisuorassa aurinkoon nähden. Säädä tukijalkoja tarvittaessa.

3. Kytkeminen. Paneeli kannattaa ehkä peittää tai laskea maahan ennen akun kytkemistä, jotta sähköpiirissä ei ole virtaa kytkennän aikana. Aloita kytkemällä johto sääti-

meen, kaksi harmaata Anderson-liitintä yhdistetään. Kaapelin toinen pää yhdistetään pidikkeillä akun plus- ja miinusnapaan. HUOM! Muista, että napaisuuden on oltava oikea: punainen on + ja musta on -.

1. Heti kun akku on kytketty ja aurinkopaneeli on nostettu kohti aurinkoa, järjestelmä alkaa tuottaa virtaa.

B. TUOTTEEN OMINAISUUDET SÄÄDIN

Älykäs yleiskäyttöinen aurinkolaturi ja tehonohjausyksikkö helppokäyttöisellä kiinteällä LCD-näytöllä. Ohjausparametrien asettaminen käyttövaatimusten mukaan on joustavaa.

TOIMINNOT

• Korkearesoluutioinen LCD-näyttö, jossa on selkeä graafinen käyttöliittymä.
• Jännitetason automaattinen tunnistus.
• Lämpötilan kompensoinnin automaattinen tunnistus.
• Säädettävä lataustila.
• Automaattinen sammutus, kun akun jännite on alhainen (LVD).
• Ylikuormitussuojaus 20 A:n lattasulakkeella.
• Älykäs PWM-lataus.
• Säädettävät ohjausparametrit lataamiseen ja purkamiseen.
• Suojaus akkuliittimien vaihtokytkentää/purkautumista vastaan.
• Suojaus akkuliittimien virhekytkentää vastaan.

Absorbanssijännitteen näyttö ja asetus

Oikealla olevassa kuvassa näkyy absorbanssilatausarvo. Kun akku on saavuttanut absorbans- sijännitteen, ohjausyksikkö ylläpitää jännitearvoja PWM- lataustilan avulla ylilatauksen estär

Painikkeen pitkä, yli 3 sekunnin painallus – numerot alkavat vilkkua absorbanssijännitearvojen asettamisen viimeistelemiseksi; aseta parametri painikkeella ja poistu parametriasetuksesta painamalla painiketta pitkään (numerot lakkaavat vilkkumasta). Ohjausyksikkö säilyttää absorbanssijännitearvon.

Kelluvan jännitteen näyttö ja asetus

Oikealla olevassa kuvassa näkyy ylläpitolatausjännite. Kun akku on saavuttanut kelluvan jännitteen, ohjausyksikkö ylläpitää jännite-arvoja PWM-lataustilan avulla ylilatauksen estämiseksi.

Painikkeen pitkä, yli 3 sekunnin painallus – numerot alkavat vilkkua ylläpitolatauksen jännitearvojen asettamisen viimeistelemiseksi; aseta parametri painikkeella ja ,fpoistu parametriasetuksesta painamalla uudelleen painiketta pitkään (numerot lakkaavat vilkkumasta). Ohjausyksikkö säilyttää ylläpitojännite-arvon.

Alijännitesuojauksen näyttö ja asetus

Oikealla olevassa kuvassa näkyy alijännitesuojauksen arvo. Ohjausyksikkö kytkee kuormituspiirin pois päältä, kun akun jännite on tätä arvoa pienempi, jotta akku ei tyhjene liikaa.

Painikkeen pitkä, yli 3 sekunnin painallus – numerot alkavat vilkkua alijännitesuojauksen asetussivun avaamiseksi; säädä parametria painikkeella ja , poistu parametriasetuksesta asetuksen jälkeen painamalla painiketta pitkään uudelleen (numerot lakkaavat vilkkumasta), ohjausyksikkö asettaa asetusarvon.

KÄYTTÄMINEN

LCD-näytön graafisten symbolien kuvaus.

• P1: Digitaaliset parametrit. Nämä luvut näyttävät eri parametrien arvon.
• P2: Latausmerkki. Merkki ilmaisee, että aurinkopaneeli lataa akkua; jos symbolia ei näy, aurinkopaneeli ei voi ladata liian alhaisen jännitteen vuoksi. Jos symboli välkkyy, se tarkoittaa, että akku on ladattu täyteen ja siirtynyt ylläpitolataukseen.
• P3: Aurinkopaneelin merkki. Merkki ilmaisee, että ohjausyksikkö havaitsee aurinkopaneelin liitännän; jos merkki ei näy, se tarkoittaa, että aurinkopaneeliyhteyttä ei ole havaittu tai että aurinko ei paista aurinkopaneeliin.
• P4: Akun kapasiteetin. 5 palkki, jotka osoittavat akun kapasiteetin.
• P5: Purkautumisen merkki. Jos tämä merkkivalo palaa, ohjausyksikkö on virransyöttötilassa. Jos tämä merkkivalo ei pala, ohjausyksikkö ei ole virransyöttötilassa. Jos merkkivalo välkkyy, sisäiset ohjaimet ovat vaurioituneet.
• P6: Kuormituksen merkki. Jos tämä merkkivalo palaa, ohjausyksikkö on virransyöttötilassa. Jos tämä merkkivalo ei pala, ohjausyksikkö ei ole

virransyöttötilassa. Jos merkkivalo välkkyy, kuormitus tai ylikuormitus on vahingoittanut laitetta.

• P7: Virtayksikön palkki, h tarkoittaa tuntia, % tarkoittaa SOC:tä. Tässä ohjausyksikössä käytetään vain h:ta.
• P8: V tarkoittaa jänniteyksikköä; °C tarkoittaa ympäristön lämpötilaa.

Alijännitteestä palautumisen näyttö ja asetus

Oikealla olevassa kuvassa näkyy palautuneen jännitteen arvo. Kun ohjausyksikkö on palautunut ja akun jännite saavuttaa alijän-nitearvoa suuremman pisteen.

Paina painiketta pitkään, yli 3 sekuntia - numerot alkavat vilkkua sivun nollaamiseksi alijännitteestä palautumisen jälkeen ja painikkeiden ja aktivoimiseksi; poistu parametriasetuksesta asetuksen jälkeen painamalla painiketta pitkään uudelleen (numerot lakkaavat vilkkumasta), ohjausyksikkö asettaa asetusarvon.

Erikoisparametrien näyttö ja asetus

Kuten tämän sivun oikeassa reunassa olevassa kuvassa näkyy, paina painiketta pitkään, yli 3 sekuntia, jolloin pääset erikoisparametrisivulle.

Täällä asetetaan akkutyyppi, lämpötila ja lämpötilan kompensointisuhde sekä kuormituksen ohjaustilan parametrit. Sivun eri parametrien välillä siirrytään painamalla painiketta lyhyesti ja asetustilaan siirrytään pitkällä painalluksella. Säädä parametreja painikkeella ja ja poistu asetustilasta painamalla painiketta pitkään. Erikoissivut näkyvät alla.


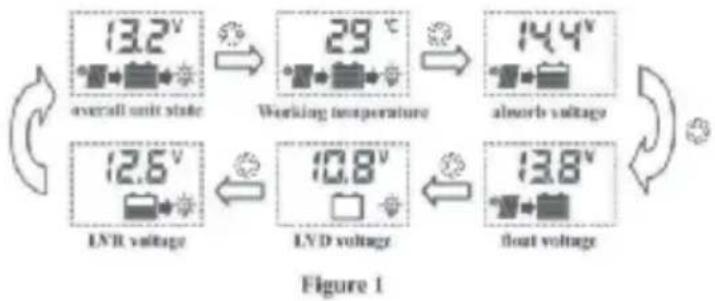

Painiketoimintojen kuvaus

: Käyttöliittymän selauspainike; käytä painiketta käyttöliittymän sivujen selaamiseen kunkin osion kohdalla, ne näkyvät kuvassa 1 esitetyssä järje-styksessä. Painiketta voi käyttää myös "lisää"-toimin-nossa parametrien asettamiseksi.
: Tätä painiketta käytetään kuormituksen avaa-miseen ja sulkemiseen pääsivulla. Sitä voi käyttää myös "miinusmerkkien" syöttämiseen parametrien asettamisessa.

Parametrien näyttö ja asetus

Ohjausyksikkö näyttää automaattisesti "akun jännite" -sivun, kun järjestelmä on käynnistetty oikein. Tämä on päänäkymä. Painikkeella annetaan parametrit eri näkymiin. Jos parametreja voi asettaa esillä olevassa näkymässä, paina painiketta pitkään, yli 3 sekunnin ajan – numerot alkavat vilkkua siinä järjestyksessä, jossa ne on asetettava sivun parametrien osalta. Paina painiketta.

Laitteen yleistila

Sivulla näkyy laitteen yleisen tilan (kuvassa oikealla). Tämä on perusnäkymä oikein tehdyn käynnistyksen jälkeen ja näyttää lataus- ja purkutason, 5 palkkia ilmaisee akun varaus- tason ja jännitteen.

Kuten oikealla olevassa kuvassa näkyy, painikkeen painaminen tällä sivulla yli 3 sekuntia käynnistää tehdasasetusten palauttamisen. Kun parametrit on palautettu tehdasasetuksiksi, näyttö siirtyy seuraavalle sivulle automaattisesti. Oikea toimintatapa, ks. alla.

Yleiset virheet ja virheiden korjaaminen

Alijännitesuojaus ja käsittely:

Kun symboli □ näkyy ja alkaa vilkkua, tämä tarkoittaa, että akun jännite on pienempi kuin alijännitesuojan jännite. Tämä osoittaa, että ohjausyksikkö on suojattu alijännitesuojalla ja että virransyöttö on katkaistu.

Ratkaisu: Kun aurinkopaneelia tai akkulaturia käytetään akun lataamiseen ja akun jännite saavuttaa palautusarvon, kuorma aktivoituu ja siirtyy normaaliin toimintatilaan.

Ylikuormitussuojaus ja käsittely:

Kun symboli näkyy ja alkaa vilkkua, se osoittaa ylivirtatilan tai oikosulun, joka voi vahingoittaa aurinkopaneelia. Tällaisissa olosuhteissa ohjausyksikkö katkaisee virransyötön ja ylikuormitussuoja aktivoituu.

Ratkaisu: Kun oikosulkuongelma on ratkaistu ja kuormaa on pienennetty, paina painiketta.

Kun symboli näkyy näytössä ja alkaa vilkkua, tämä tarkoittaa, että ohjausyksikön tulojännite on suurempi kuin nimellissyöttöjännite; ohjausyksikkö katkaisee jännitteensyötön ja ylijännitesuoja aktivoituu.

Ratkaisu: 1. Muista valita oikea akku, jonka jännitealue on sopiva hyvän liitännän muodostamiseen ohjausyksikön kanssa;

1. Irrota akkuun mahdollisesti liitetyt laturit.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivit 2012/19/EU ja 2006/66/EY.)
