A. PRODUKTEGENSKABER FOR SOLPANEL

Monokrystallinsk solcelle med indbygget PWM-regulator. Komplet system til bærbar brug. Perfekt til autocamper, campingvogn, båd eller bil, hvor man har større strømbehov. USB-indgang til ladning af f.eks. mobiltelefon.

• Med håndtag, let at bære som en taske.
• Anderson-stik med plastbeklædte klemmer gør produktet brugervenligt, pålideligt og sikkert.
• Styreenheden beskytter batteriet mod overopladning og afladning.
• Solpanelet indeholder højeffektive monokrystallinske A-celler med høj omsætningseffektivitet og lang levetid.
• Panelet har justerbare ben, som sikrer, at det står stabilt og kan vinkles mod solen. Den optimale vinkel er, når solpanelet står vinkelret på solens indfaldsvinkel.

TEKNISKE DATA

Type af solceller: ....Monokrystallinske cel- ler

Effekt: 100 W

Spænding: .....12/24 V, automatisk registrering

Maks. spænding: .....18,7 V

1. Vælg et egnet sted, åbn kassen, og klap panelet ud. Der er støtteben i hver side. Løsn først låsemøtrikkerne, og fold derefter benene ud. Når du har indstillet solpanelet i en god vinkel i forhold til solen, skal du låse møtrikkerne, så panelet står stabilt.

2. For at opnå maksimal effekt skal panelets overflade stå vinkelret på solen. Juster støttebenene efter behov.

3. Tilslutning. Før du til-slutter batteriet, kan det være en god idé at tildække panelet eller lægge det ned, så der ikke er strøm i kredsen ved tilslutning. Start me

Anderson-stik sammen. Slut den anden ende af kablet med klemmerne til batteriets plus- og minuspol. OBS! Sørg for, at polerne tilsluttes korrekt: Rød er +, og sort er -.

Smart universal-soloplader og effektstyringsenhed med brugervenligt fast LCD-display. Der er mulighed for fleksibel indstilling af forskellige kontrolparametre, så produktet passer til dine behov.

FUNKTIONER

• LCD-display med høj opløsning og en tydelig grafisk grænseflade.
• Automatisk identificering af spændingsniveau.
• Automatisk temperaturkompensation.
• Justerbar ladetilstand.
• Automatisk frakobling ved lav batterispænding (LVD).
• Beskyttelse mod overbelastning med fladsikring 20 A.
  • Intelligent PWM-opladning.
• Justerbare kontrolparametre for henholdsvis opladning og afladning.
• Beskyttelse mod ombytning af batteripolerne/afladning.
• Beskyttelse mod fejlvendte poler på batteriet.

Visning og indstilling af absorptionsspændingen

Billedet til højre viser værdien for absorptionsopladning. Når batteriet når absorptionsspændingen, opretholder styreenheden spændingsværdierne ved hjælp af PWM-ladetilstanden for at forhindre overopladning.

Hold knappen ⚙ inde i mere end 3 sekunder (tallene begynder at blinke) for at indstille værdierne for absorptionsspænding. Brug knappen ⚙ til at indstille parameteren, og afslut parametergrænsefladen ved at holde knappen ⚙ inde (tallene holder op med at blinke). Styreenheden opretholder nu den indstillede værdi for absorptionsspænding.

Visning og indstilling af den flydende spænding

Billedet til højre viser vedligehold-elsesladespændingen. Når bat-teriet når den flydende spænding, opretholder styreenheden spændingsværdierne ved hjælp af PWM-ladetilstanden for at forhindr

Hold knappen ♦ inde i mere end 3 sekunder (tallene begynder at blinke) for at indstille spændingsværdierne for vedligeholdelsesladning. Brug knappen ♦ og ⓣ til at indstille parameteren, og afslut parametergrænsefladen ved at holde knappen ♦ inde igen (tallene holder op med at blinke). Styreenheden opretholder nu den indstillede værdi for vedligeholdelsesladespænding.

Visning og indstilling af underspændingsbeskyttelse

Billedet til højre viser værdien for underspændingsbeskyttelse. Styreenheden afbryder belastningskredsen, når batteri-spændingen er lavere end denne værdi, for at forhindre for kraftig afladning af ba

Hold knappen inde i mere end 3 sekunder (tallene begynder at blinke) for at åbne indstillingsgrænsefladen for underspændingsbeskyttelse. Brug knappen og til at indstille parameteren. Hold knappen inde igen (tallene holder op med at blinke) for at afslutte parametergrænsefladen, når du er færdig med at indstille værdierne. Styreenheden nulstiller nu indstillingsværdien.

BRUG

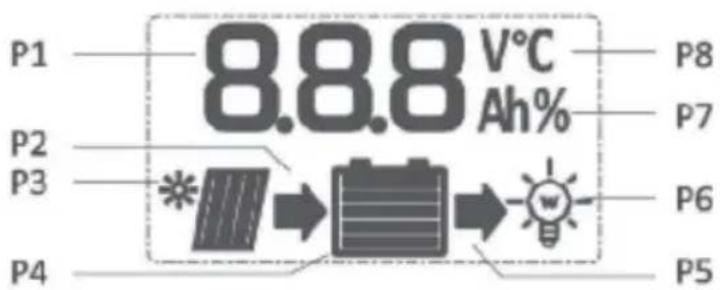

Beskrivelse af de grafiske symboler på LCD-display-et.

• P1: Digitale parametre. Disse tal angiver volumen for forskellige parametre.
• P2: Ladeindikator. Dette symbol angiver, at batteriet oplades af solpanelet. Hvis symbolet ikke vises, betyder det, at solpanelet ikke kan gennemføre opladning på grund af for lav spænding. Hvis symbolet flimrer, betyder det, at batteriet er fuldt opladet, og panelet er skiftet til vedligeholdelsesopladning.
• P3: Indikator for solpanel. Dette symbol angi-

ver, at styreenheden har detekteret, at solpanelet er tilsluttet. Hvis symbolet ikke vises, betyder det, at tilslutning af solpanelet ikke er detekteret, eller at solen ikke skinner på solpanelet.

• P4: Batterikapacitet. Indikator med 5 bjælker, som viser batterikapacitet.
• P5: Afladningsindikator. Hvis denne indikator lyser, betyder det, at styreenheden er i effekttilførselstilstand. Hvis denne indikator er slukket, betyder det, at styreenheden ikke er i effekttilførselstilstand. Hvis indikatoren flimrer, betyder det, at der er skader på de indbyggede styreenheder.
• P6: Belastningsindikator. Hvis denne indikator lyser, betyder det, at styreenheden er i effekttilførselstilstand. Hvis denne indikator er slukket, betyder det, at styreenheden ikke er i effekttilførselstilstand. Hvis indikatoren flimrer, betyder det, at der er skader som følge af belastningen eller en overbelastning.
• P7: Et stativ til strømenheden; h står for time, og % står for SOC. På denne styreenhed anvendes kun h.
• P8: V står for spændingsenheden; °C står for omgivelsestemperatur.

Visning af indstilling af genvinding efter underspænding

Billedet til højre viser værdien for genvundet spænding. Styreenheden genvinder sin spænding, så snart batterispændingen når et punkt, der er højere end underspændingsværdien. Hold knappen inde i mere end 3 sekunder (tallene begynder at blinke) for at nulstille grænsefladen efter genvinding som følge af underspænding. Brug knappen og til at indstille parameteren. Hold knappen inde igen (tallene holder op med at blinke) for at afslutte parametergrænsefladen, når du er færdig med at indstille værdierne. Styreenheden nulstiller nu indstillingsværdien.

Visning og indstilling af specialparametre

Som vist på billedet til højre på denne side skal du holde knappen inde i mere end 3 sekunder for at gå til siden med specialparametre. Parametrene for batteritype, temperatur og temperaturkompensationsforhold og belastningsstyringstilstand kan indstilles her. Tryk kort på knappen for at skifte mellem de forskellige parametre på siden, og hold derefter knappen inde for at gå til indstillingstilstanden. Brug knappen og til at justere parametrene, og hold knappen inde igen for at afslutte indstillingstilstanden. Specialsiderne ser ud som vist nedenfor.

Beskrivelse af knapfunktioner

: Knap til grænsefladesløjfe. Brug knappen til at bladre mellem de forskellige sider i grænsefladen inden for hver cyklussekvens. Rækkefølgen af sidevisningen fremgår af figur 1. Knappen kan desuden bruges som "plustegn" ved indstilling af parametrene.
: Denne knap bruges til at åbne eller lukke for belastningen i hovedgrænsefladen. Den kan desuden bruges som "minustegn" ved indstilling af parame-trene.

Visning og indstilling af parametrene

Styreenheden viser automatisk grænsefladen for "batterispænding" efter korrekt idriftsættelse. Dette er hovedgrænsefladen. Brug knappen til at angive de forskellige parametre i grænsefladen. Hvis parametrene kan indstilles i den aktuelle grænseflade, skal du holde knappen inde i mere end 3 sekunder – tallene begynder at blinke i den rækkefølge, de skal indstilles i, under parametrene i grænsefladen. Hold knappen inde.

Generel status for enheden

Grænsefladen viser enhedens generelle status (billedet til højre).

Dette er standardgrænsefladen efter korrekt idriftsættelse, og den viser lade- og afladningsniveauet. De 5 bjælker angiver batteriets ladeniveau og batteriets spænding.

Nulstilling til fabriksindstillinger

Som vist på billedet til højre skal du holde knappen inde i mere end 3 sekunder, når denne side vises, for at aktivere nulstillingen. Når parametrene er blevet nulstillet til fabriksindstillingerne, skifter displayet automatisk til næste side. Se den korrekte fremgangsmåde nedenfor.

Almindelige fejl og afhjælpning af fejl

Underspændingsbeskyttelse og håndtering:

Når symbolet ☐ vises på displayet og begynder at blinke, betyder det, at batterispændingen er lavere end underspændingsbeskyttelsesspændingen. Det indikerer, at styreenheden er beskyttet af underspændingsbeskyttelsen, og at spændingstilførslen er afbrudt.

Løsning: Når solpanelet og batteriopladeren bruges til at oplade et batteri, og batterispændingen når nulstillingsværdien, vil belastningen være reaktiv og nå den almindelige driftstilstand.

Når symbolet vises på displayet og begynder at blinke, angiver det en overstrømstilstand eller en kortslutning, som kan skade solpanelet. Under sådanne omstændigheder afbryder styreenheden spændingstilførslen, og overbelastningsbeskyttelsen aktiveres.

Løsning: Når problemet med kortslutning af udgangen er løst, og belastningen er sænket, skal du trykke på knappen ♦.

Når symbolet ■ vises på displayet og begynder at blinke, betyder det, at styreenhedens indgangsspænding er højere end den nominelle indgangsspænding. Styreenheden afbryder spændingstilførslen, og overspændingsbeskyttelsen aktiveres.

Løsning: 1. Sørg for, at du har valgt et batteri med et egnet spændingsområde, som passer godt sammen med styreenheden.

1. Frakobl eventuelle opladere, der er sluttet til batteriet.

ELAFFALD

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afleveres på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
