BRUGSANVISNING 25-5077 Biltema

1. Koble til temperatursensor
2. Koble til kommunikasjonskabel
3. Koble til strømkabel
4. Strømmen er på

Hvis det ikke er koblet fjerntemperatursensor til regu- latoren, vil batteriets temperaturverdi ligger på 25 °C. Hvis det brukes en inverter i systemet, må du koble den direkte til batteriet, ikke til styreenhetens ladetil- koblinger.

7. BRUK OG DISPLAY

LED-indikatorer

	1. PV matrise-indikator	Angir sty-reenhetenslademodus.
	2. Batteriindi-kator	Angir batterietslading.
	3. Ladeindi-kator	Indikererbelastningsmodus på/av.
	4. Feilindikator Indikerer omstyreenhedenfungerer nor-malt.

PV matriseindikator

CHARGE STATUS

Når belastningseffekten overstiger den nominelle verdien, vil belastningen forsinkes.

Kortslutningsvern for belastning

1. Indledning
2. Tekniske data
3. Sikkerhedsforskrifter
4. Oversigt og LCD-display
5. Ladefaser
6. Installation
7. Anvendelse og display
8. Vigtige funktioner
9. Beskyttelsesfunktioner
10. Liste over fejlkoder

11. Affaldshåndtering

12. Parametre for forskellige batterityper

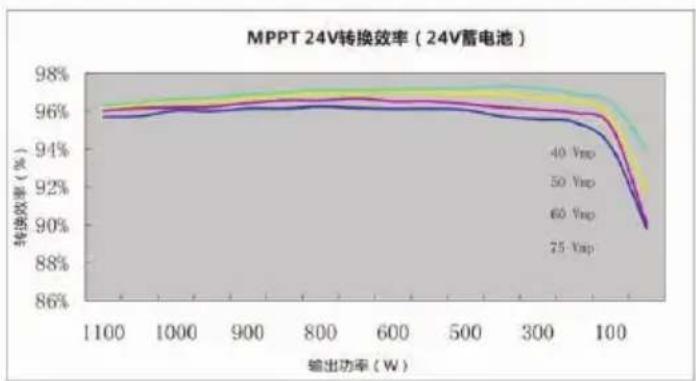

13. Effektivitetskurver (konvertering)

1. INDLEDNING

Dette produkt overvåger solpanelets genererede effekt og sporer de højeste spændings- og strømstyrkeværdier i realtid, hvilket gør, at systemet kan oplade batteriet med maksimal effekt. Controlleren er konstrueret til brug i solcelleanlæg, der ikke er koblet på nettet, hvor den koordinerer driften af solpanelet, batteriet og belastningen, og den fungerer som styreenhed i solcelleanlæg, der ikke er koblet på nettet.

Controlleren har en LCD-skærm, som dynamisk viser driftsstatus, driftsparametre, styringslogfi ler, kontrolparametre mv. Brugeren kan nemt styre parametrene ved hjælp af knapperne og ændre styringsparametrene for at tilgodese forskellige systemkrav.

Produktet er udstyret med automatisk fejldetektering og elektroniske beskyttelsesfunktioner, som er indbygget i styreenheden, hvilket indebærer, at skader på komponenter forårsaget af installationsfejl eller systemfejl i videst mulig udstrækning kan undgås.

2. TEKNISKE DATA

Systemspænding: 12/24 V DC

Maks. ladestrøm: 20 A

Maks. indgangseffekt: 260 W/12 V, 520 W/24 V

Maks. indgangsspænding: 100 V (25 °C) 90 V (-25 °C)

• Denne controller håndterer spændinger, der overskrider den øvre grænse for menneskers sikkerhed, så derfor må du ikke bruge den, før du har læst denne vejledning grundigt igennem og gennemført kurset i sikker drift.
• Controlleren har ingen interne komponenter, som kræver vedligeholdelse eller service. Forsøg derfor ikke at adskille eller reparere styreenheden.
• Installer controlleren indendørs, undlad at blot-lægge komponenterne, og undgå, at der trænger vand ind i enheden.
• Under drift kan controlleren blive meget varm, og du skal derfor installere styreenheden på et sted med god ventilation.
• Du bør installere en sikring eller afbryder uden for controlleren.
• Før du installerer og tilslutter controlleren, skal du sørge for, at du har frakoblet solcellesættet og sikringen eller afbryderen tæt på batteripolerne.
• Kontroller efter installationen, at alle tilslutninger er solide og pålidelige, så du undgår løse forbindelser, der kan medføre risici forårsaget af akkumulering af varme.
• Advarsel! Risiko for elektrisk stød. Før du udfører vedligeholdelse af systemet eller andet arbejde på anlægget, skal du altid sikre dig, at strømforsyningen til controlleren er slået fra.

Sikkerhedsforskrifter ved opladning

Advarsel! Risiko for eksplosion. Ved udligningsladning kan et åbent bly-syre-batteri danne eksplosive gasser, og derfor skal batterikammeret være godt ventileret.

OBS! Risiko for skader på udstyret. Udligningsladning kan øge batterispændingen til et niveau, som kan skade følsomme DC-belastninger. Kontroller og sørg for, at de tilladte indgangsspændinger for alle belastninger i systemet er højere end den indstillede værdi for udligningsladning.

OBS! Risiko for skader på udstyret. Overopladning eller dannelse af for store mængder gas kan skade batteripladerne og afsætte aktivt materiale på batteripladerne. Udligningsladning til et alt for højt niveau eller i for lang tid kan forårsage skader. Sæt dig grundigt ind i de krav, der stilles til det batteri, som skal anvendes i systemet.

Advarsel! Hvis du frakobler batteriet, når styreenheden er i normal ladetilstand, kan det påvirke DC-

belastningerne negativt, og i ekstreme tilfælde kan belastningerne blive beskadiget.

Advarsel! Inden for 10 minutter efter, at styreenheden stopper med at lade, og hvis batteriets poler er byttet om, kan controllerens interne komponenter tage skade.

Sikkerhedsforskrifter ved installation

Advarsel! Risiko for eksplosion. Installer aldrig controlleren og et åbent batteri i samme lukkede rum! Controlleren må heller ikke installeres i et lukket rum, hvor der kan akkumuleres batterigas.

Advarsel! Risiko for højspænding. Solceller kan producere en meget høj åben kredsspænding. Frakobl altid afbryderen eller sikringen, før du trækker ledninger, og vær meget forsigtig, når du foretager tilslutning.

OBS! Når du installerer controlleren, skal du sørge for, at der strømmer tilstrækkeligt med luft gennem controllerens radiator/blæser, og at der er mindst 150 mm fri plads både over og under controlleren for at sikre naturlig konvektion med henblik på varmeafledning. Hvis styreenheden er installeret i en lukket kasse, skal du sørge for, at kassen har en tilstrækkelig varmeafl edningseffekt.

Advarsel! Risiko for elektrisk stød! Vi anbefaler på det kraftigste, at du installerer sikringer eller afbrydere på solcelleanlægssiden, belastningssiden og batterisiden for at undgå elektrisk stød under driften eller på grund af forkerte tilslutninger. Sørg for, at sikringerne og afbryderne er frakoblet, før du trækker ledninger.

Advarsel! Risiko for eksplosion! Når batteriets positive og negative poler eller ledninger, der sluttes til de to terminaler, kortsluttes, opstår der brand eller eksplosion. Udvis altid forsigtighed under brug.

Tilslut først batteriet, derefter belastningen og til slut solpanelet. Ved tilslutning skal du altid følge rækkefølgen: først "+" og derefter "-"

1. OVERSIGT OG LCD-DISPLAY


1. Udgangsstrøm (TX)
2. Indgangsstrøm (RX)
3. Jording af strømforsyning/signaljording

4. Jording af strømforsyning/signaljording

5. Strømforsyning positiv

6. Strømforsyning positiv
7. Batteri +
8. Batteri -
9. Ladning +
10. Ladning -
11. Temperaturafl æsning
12. RS232-kommunikation

5. LADEFASER

Ladetilstanden MPPT kan ikke anvendes alene, men skal anvendes i kombination med boost-ladning, fl ydende ladning, udligningsladning mv. for at afslutte opladningen af batteriet. En komplet opladningsproces omfatter: hurtigladning, kontinuerlig ladning og fl ydende ladning. Ladekurven forløber som vist nedenfor:

I hurtigladningsfasen, før batteriet har nået den forudindstillede spændingsværdi, udfører controlleren MPPT-ladning på batteriet med maksimal solenergi. Når batterispændingen når den forudindstillede værdi, starter ladning med konstant spænding.

B Vedligeholdelsesladning

Når batterispændingen når den forudindstillede værdi, skifter styreenheden til ladning med konstant spænding. I denne fase udføres ingen MPPT-ladning, og efterhånden mindskes ladestrømmen også gradvist. Vedligeholdelsesladning består af to deltrin: udligningsladning og boost-ladning. De to deltrin udføres ikke skiftevis, men udligningsladning aktiveres én gang hver 30. dag.

Boost-ladning

Boost-ladning varer som standard i to timer, men brugeren kan justere indstillingerne og boost-spændingspunktet efter de faktiske behov. Når boost-ladningen når den indstillede værdi, skifter systemet til fl ydende ladning.

C Udligningsladning

Visse typer batterier gør brug af regelmæssig udligningsladning, som omrører elektrolytten, afbalancerer batterispændingen og afslutter den elektrokemiske reaktion. Udligningsladningen øger batterispændingen til et niveau, der er højere end standardforsyningsspændingen, og forgasser batteriets elektrolyt. Hvis styreenheden derefter styrer batteriet til udligningsladning, er ladetiden 120 minutter (standard). For at undgå for stor gasudvikling eller overophedning af batteriet gentages udligningsladning og boostladning ikke i en fuldstændig ladecyklus.

OBS! 1. Hvis systemet på grund af installationsmiljøet eller arbejdsbelastningen ikke kan stabilisere batterispændingen på et konstant niveau, starter styreenheden en tidsstyret proces, og tre timer efter at batterispændingen når den forudindstillede værdi, skifter systemet automatisk til udligningsladning. 2. Hvis styreenhedens ur ikke er blevet kalibreret, udfører controlleren udligningsladning regelmæssigt i henhold til dens interne ur.

Flydende ladning

Når vedligeholdelsesladningen er ved at være færdig, skifter styreenheden til fl ydende ladning, hvor controlleren sænker batterispændingen ved at mindske ladestrømmen og holde batterispændingen på den indstillede værdi for fl ydende ladning. Under fl ydende ladning udføres en meget let ladning, for at batteriet bevarer sin ladning. I denne fase kan systemet udnytte næsten al solenergien. Hvis belastningen bruger mere solenergi, end solpanelet kan levere, vil styreenheden ikke kunne holde batterispændingen på den indstillede værdi for fl ydende ladning. Når batterispændingen falder til den indstillede værdi for boost-ladning, skifter systemet fra fl ydende ladning til hurtigladning.

6. INSTALLATION

• Vær meget forsigtig, når du installerer batteriet. Hvis batteriet er et åbent bly-syre-batteri, skal du bruge beskyttelsesbriller under installationen. Hvis du kommer i kontakt med batterisyren, skal du straks skylle med vand.
• Metalgenstande må ikke placeres i nærheden af batteriet, da de kan forårsage kortslutning af batteriet.
• Der kan dannes gasser under batteriopladning, så derfor skal du sørge for, at det omgivende miljø er godt ventileret.
• Hold batteriet på afstand af gnister, da batteriet kan danne brandfarlige gasser.

• Når du installerer batteriet udendørs, skal du træffe passende foranstaltninger for at holde batteriet væk fra direkte sollys og vand, som kan trænge ind i det.

• Løse forbindelser eller rustangrebne ledninger kan forårsage overdreven varmeproduktion, som kan smelte ledningens isoleringslag og få omgivende materiale til at brænde og endda forårsage brand, så derfor skal du sørge for, at alle tilslutninger er udført korrekt. Vær forsigtig, hvis du er nødt til at fl ytte batteriet, så tilslutningerne ikke går løs.

• Når du tilslutter systemet, kan udgangstermin-alens spænding overstige den øvre grænse for menneskers sikkerhed. Hvis du er nødt til at gøre det, skal du bruge isoleret værktøj og holde hænderne tørre.
• Kabeltilslutningerne på controlleren kan sluttes til enten et enkelt batteri eller en batteripakke. Følgende beskrivelser i denne vejledning gælder for systemer, hvor der anvendes enten et enkelt batteri eller en batteripakke.
• Følg batteriproducentens sikkerhedsanvisninger.
• Når du vælger tilslutningskabler til systemet, skal du følge det kriterium, at strømtætheden ikke må være større end 4 A/mm ^2 .
• Slut controllerens jordforbindelse til jord.

Specifi kationer for tilslutning

Elektriske ledninger og installationer skal være i overensstemmelse med nationale og lokale love og forskrifter. Kabelspecifi kationerne for batteriet og belastningerne skal vælges i henhold til mærkestrømmen, se følgende tabel over kabelspecifi kationer:

Installation og ledninger

Trin 1: Vælg installationssted

Installer ikke controlleren på et sted, hvor den udsættes for direkte sollys, høje temperaturer eller vand, og sørg for, at det omgivende miljø er godt ventileret.

Trin 2: Placer først installationsskabelonen på det rette sted, marker monteringspunkterne med en pen, og bor derefter fi re monteringshuller ved de marke-rede punkter.

Trin 3: Monter styreenheden

Placer controllerens monteringshuller over skruehul- lerne, sæt skruerne i, og skru controlleren fast.

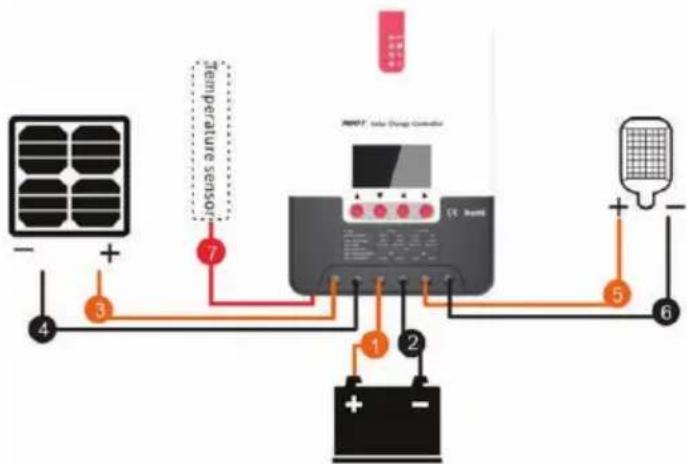

Trin 4: Trækning af ledninger

Fjern først de to skruer på styreenheden, og begynd derefter at trække ledningerne. For at garantere installationens sikkerhed anbefaler vi, at du bruger følgende tilslutningsdiagram. Du kan dog vælge at undlade at følge anbefalingen, uden at det medfører beskadigelse af controlleren.

1. Tilslut temperaturføler
2. Tilslut kommunikationskabel
3. Tilslut strømkabel
4. Strømmen er tilsluttet

Når du har tilsluttet alle kabler på en stabil og sikker måde, skal du kontrollere en ekstra gang, at ledningsføringen er korrekt, og at den positive og den negative pol ikke er byttet om. Når du har bekræftet, at der ikke er nogen fejl, skal du tilslutte batteriets sikring eller afbryder og kontrollere, at LED-indikatorerne tænder, og at der vises information på LCD-skærmen. Hvis der ikke vises information

på LCD-skærmen, skal du straks frakoble sikringen eller afbryderen og kontrollere, at alle tilslutninger er udført korrekt.

Hvis batteriet fungerer normalt, kan du tilslutte solpanelet. Hvis sollyset har tilstrækkelig intensitet, tænder eller blinker ladeindikatoren på styreenheden, og opladning af batteriet påbegyndes.

OBS! Batteriets sikring eller afbryder skal installeres så tæt på batterisiden som muligt. Installations-afstanden bør ikke være større end 150 mm.

Hvis der ikke er sluttet en fjerntemperaturføler til controlleren, vil batteriets temperaturværdi ligge på 25 °C. Hvis systemet omfatter en omformer, skal du slutte omformeren direkte til batteriet og ikke slutte den til styreenhedens ladetilslutninger.

7. ANVENDELSE OG DISPLAY

LED-indikatorer

1. Lyser konstant, lader med maks. strøm
2. Blinker langsomt, boost-ladning
3. Et blink, fl ydende ladning
4. Blinker hurtigt, udligningsladning
5. Dobbelte blink, begrænset ladning

Nr. Indikatorstatus		Ladefase
1 Lyser konstant	MPPT-ladning
2 Blinker langs-omt		Boost-ladning
3 Et blink Flyden	de lad-	ning
4 Blinker hurtigt	Jdligningslad-	ning
5 Dobbelte blink	Begrænset	ladning
6 Slukket	Ingen oplad-	ning

Batteriindikator

Indikatorstatus	Batterifase
Lyser konstant	Normal batterispænding
Blinker langsomt	Batteriet er afl adet
Blinker hurtigt	Høj batterispænding

Ladeindikator

Indikatorstatus	Ladefase
Fra Belastningen er slået fra
Blinker hurtigt	Overopladning/kortslut-ning
Lyser konstant	Belastningen fungerer normalt

Fejlindikator

Indikatorstatus	Fejlindikering
Fra Systemet fungerer	normalt
Lyser konstant	Systemet fungerer ikke

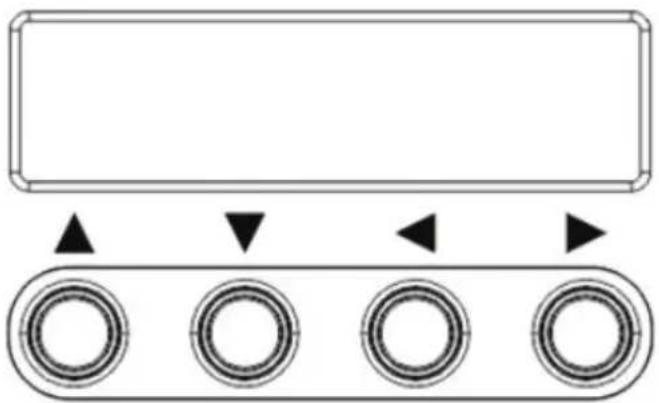

1. VIGTIGE FUNKTIONER

Op Blad op; øg værdien
Ned Blad ned; mindsk	værdien
Tilbage Gå tilbage til foregående menu (forlad uden at gemme)
Indstil Til undermenu: indstil/gemSlå belastningen til/fra (i manuel tilstand)

Under start blinker de første fi re indikatorer, og efter selvtesten starter LCD-skærmen. Den viser batteriets spændingsniveau, som enten er en fast spænding, der er indstillet af brugeren, eller en automatisk registreret spænding.

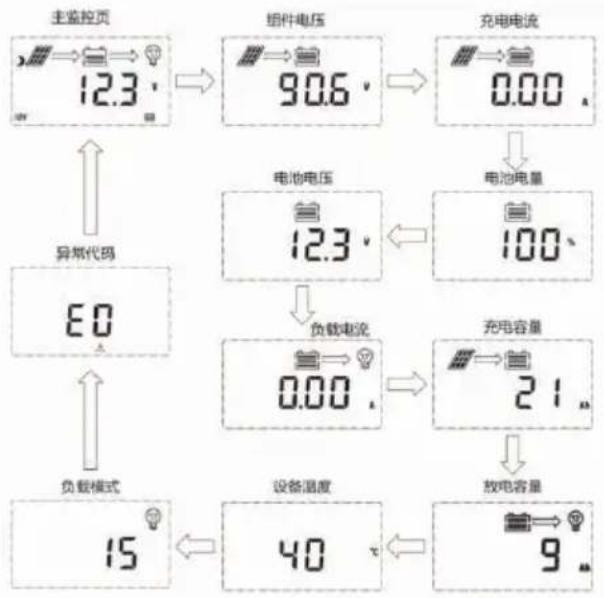

Hovedmenu

Hovedside, Komponentspænding, Ladespænding, Fejlkode, Batterispænding, Batterikapacitet, Ladestrøm, Ladekapacitet, Ladetilstand, Controllerens temperatur, Afl adningskapacitet

Beskrivelse af ladetilstandene

Denne controller har fem ladetilstande, som er beskrevet nedenfor.

Nr. Funktion Forklaring
0 Enkel lysstyring (tændt om nat-ten og slukket i dagtimerne)		Når der ikke er noget sollys, er solpanelets spænding lavere end lysstyringsspændingen, og efter en tidsforsinkelse slår styreenheden belastningen til. Når der kommer sollys, bliver solpanelets spænding højere end lysstyringsspændingen, og efter en tidsforsinkelse slår styreenheden belastningen fra.
1–14 Lysstyring + tidsstyring 1-14 timer		Når der ikke er noget sollys, er solpanelets spænding lavere end lysstyringsspændingen, og efter en tidsforsinkelse slår styreenheden belastningen til. Belastningen slås fra efter et forudind-stillet tidsrum.

15 Manuel tilstand I denne tilstand kan brugeren slå belastningen til eller fra med knapperne, uanset om det er dag eller nat. Denne tilstand er beregnet til visse særlige belastninger og anvendes også ved fejlf i nding.
16 Fejlf i ndingstil-stand		Anvendes til fejlf i nding.Med lyssignaler slås belastningen fra, uden lyssignaler er belastning-en slået til. Denne tilstand gør det muligt hurtigt at kontrollere, at systemins-tallationen er korrekt.
17 Normalt tændt-tilstand		Den genererede belast-ning leveres fortsat, og denne tilstand er velegnet til belastninger, der kræver strømforsyning døgnet rundt.

Justering af ladetilstandene

Brugeren kan selv justere ladetilstanden efter behov; standardtilstanden er fejlfi ndingstilstand (se "Beskrivelse af ladetilstandene"). Sådan justeres ladetilstandene:

1. Ladetilstand.
2. Tryk på SET, og hold den inde.
3. Tryk på Op eller Ned for at vælge tilstand.
4. Tryk på SET, og hold den inde for at gemme og forlade menuen.
5. Tryk på Tilbage for at forlade menuen uden at gemme.

OBS! Manuel justering er kun mulig, når ladetilstanden er indstillet til manuel tilstand (15). Tryk på knappen Set for at slå belastningen til/fra, uanset hvor du befi nder dig i menuen.

Indstilling af parametre

I alle menuer undtagen ladetilstandene skal du trykke på knappen Set og holde den inde for at gå til indstilling af parametrene.

Batteritype, Systemspænding, Udligningsspænding, Boost-spænding, Overopladningsspænding, Overopladningsspænding-retur, Flydende ladespænding

Når du har åbnet indstillingsmenuen, skal du trykke på knappen Set for at vælge mellem de forskellige parametre og derefter på Op- eller Ned-knappen for at øge eller mindske parameterværdien i menuen.

Tryk derefter på knappen Return for at afslutte (uden at gemme parameterindstillingen), eller hold knappen Set nede for at gemme indstillingen og afslutte.

OBS! Når du har indstillet systemets spænding, skal du slukke for strømforsyningen og derefter tænde for den igen, da systemet i modsat fald kan komme til at arbejde med en unormal systemspænding.

Parameterindstillinger

Styreenheden gør det muligt for brugeren at tilpasse parametrene til de faktiske forhold, men parameterindstillingen skal ske under ledelse af en fagperson, da forkerte parameterindstillinger kan medføre, at systemet ikke fungerer normalt. Se de anbefalede parametre i tabellen.

6 LOWOLRECT	Genop-ladnings-spænding ved overop-ladning	9 til 17 V	12,6 V
7 LOWVOLDISC	Overop-ladnings-spænding	9 til 17 V	11 V

9. BESKYTTELSESFUNKTIONER

Begrænsning af indgangseffekt

Når solpanelets effekt overstiger den nominelle effekt, begrænser styreenheden solpanelets effekt, så den holder sig under den nominelle effekt, for at forhindre, at alt for høje strømværdier skader controlleren, og skifter til begrænset ladning.

Beskyttelse mod omvendt tilslutning af batteriet

Hvis batteriet er tilsluttet omvendt, fungerer systemet ikke, hvilket ganske enkelt sikrer, at controlleren er beskyttet mod brand.

Beskyttelse mod høj spænding

Hvis spændingen på solcellematricens indgangsside er for høj, slukker controlleren automatisk for solcellesignalet.

Kortslutningssikring

Hvis der sker en kortslutning på indgangssiden, stopper styreenheden opladningen, og när kortslutningen er udbedret, genoptages opladningen automatisk.

Beskyttelse mod omvendt tilslutning

I tilfælde af omvendt tilslutning går styreenheden ikke i stykker, og når tilslutningsproblemet er løst, genop-tages den normale drift.

Beskyttelse mod for høj belastning

Når belastningseffekten overstiger den nominelle værdi, forsinkes belastningen.

Kortslutningssikring af belastning

Når der sker en kortslutning i belastningen, kan controlleren aktivere beskyttelsesfunktionen hurtigt og rettidigt, og efter en tidsforsinkelse kan den forsøge at slå belastningen til igen. Denne beskyttelsesfunktion kan udløses op til fem gange om dagen. Brugeren kan også manuelt afhjælpe kortslutningsproblemet, når vedkommende opdager, at belastningen er kortsluttet, fordi det fremgår af en fejlkode på displayet.

Omvendt opladningsbeskyttelse om natten

Denne beskyttelsesfunktion forhindrer, at batteriet

afl ades af solpanelet om natten.

TVS-lysbeskyttelse

Beskytter mod kraftigt lys.

Beskyttelse mod for høj temperatur

Når controllerens temperatur overstiger den indstillede værdi, mindskes ladeeffekten, eller også stoppes opladningen. Se følgende diagram:

Vedligeholdelse af systemet

For at holde controllerens ydeevne på et optimalt niveau anbefaler vi, at følgende ting kontrolleres to gange om året.

Sørg for, at luftstrømmen omkring controlleren ikke er blokeret, og fjern snavs eller skidt fra køleren.

Kontroller, at kablerne er hele, og at isoleringen omkring kablerne er intakt og ikke udtørret, revnet eller slidt i stykker. Reparer eller udskift beskadigede kabler.

Kontroller, at systemindikatorerne fungerer i overensstemmelse med funktionsbeskrivelserne. Læg mærke til eventuelle fejl eller fejlindikationer, og træf korrigerende foranstaltninger efter behov.

Kontroller alle ledningsklemmer for tegn på korrosion, isoleringsskader, overophedning, brandskader/misfarvning, og stram tilslutningsskruerne ordentligt.

Kontroller for snavs, insekter eller korrosion, og rengør efter behov.

Hvis lynaflederen er beskadiget, skal du udskifte den med en ny rettidigt for at forhindre, at controlleren og andre enheder bliver beskadiget ved lynnedslag.

1. LISTE OVER FEJLKODER

Nr.	Fejlkode på dis-playet	Forklaring	LED-indikation
1	E0	Ingen fejl	Fejlindikator fra

2 E1 Overop-	ladning af batteriet	Batteriindika-toren blinker langsomt Fejlindikatoren lyser konstant
3 E2 For høj	spænding i systemet	Batteriindika-toren blinker hurtigt Fejlindikatoren lyser konstant
4 E3 For lav	batteris-pænding	Fejlindikatoren lyser konstant
5 E4 Kortslut-	ning	Ladeindikatoren blinker hurtigt Fejlindikatoren lyser konstant
6 E5 Overbe-	lastning	Ladeindikatoren blinker hurtigt Fejlindikatoren lyser konstant
7 E6 For høj	temperatur inde i con-trolleren	Fejlindikatoren lyser konstant
9 E8 Overop-	ladning	Fejlindikatoren lyser konstant
11 E10 Overbe-	lastning	Fejlindikatoren lyser konstant
12 E13 Omvendt	tilslutning	Fejlindikatoren lyser konstant

11. PARAMETRE FOR FORSKELLIGE BATTERITYPER

Anbefalet spændingsværdi for forskellige batterityper

	Kapslet bly-syre-batteri	Gel bly-syre-batteri	Åbent bly-syre-batteri	Bru-gerde-fineret (ma-nuel indstil-ling)
∅vre spæn-dings-grænse	16.0 V 16.0	0 V 16.0 V	9 til	17 V
Udlig-nings-spænding	14.6 V 14.8	V 9 til		17 V
Boost-spænding	14.4 V 14.2 V 14.6 V 9 til			17 V
Fly-dende la-despæn-ding	13.8 V 13.8 V 13.8 V 9 til			17 V
Boost-re-turspæn-ding	13.2 V 13.2 V 13.2 V 9 til			17 V
Nedre re-turspæn-dings-grænse	12.6 V 12.6 V 12.6 V 9 til			17 V
Advarsel om lav re-turspæn-ding	12.2 V 12.2 V 12.2 V 9 til			17 V
Advarsel om lav spænding	12.0 V 12.0 V 12.0 V 9 til			17 V
Sluk-nings-grænse ved for lav spænding	11.1 V 11.1 V 11.1 V 9 till			17 V
Grænse for aflad-ning	10.6 V 10.6 V 10.6 V 9 til			17 V
Forsin-kelse ved overop-ladning	5 sek	5 sek 5 sek 1–30		sek
Udlig-nings-ladning, varighed	120 min		120 min	0–600 min
Udlig-nings-ladning, interval	30 dage	0 dage	30 dage	0-250 D (0 bety-der, at udlig-nings-ladninger deakti-veret)
Boost-ladning, varighed	120 min	120 min	120 min	10–600 min

Når du vælger manuel indstilling (User), skal du selv justere indstillingerne for batteritypen, og i dette fald stemmer standardspændingsparametrene overens

med parametrene for det forseglede bly-syre-batteri. Følg altid følgende regel ved indstilling af parametre for batteriladning og afl adning:

• Overspændingsgrænsespænding > Ladegrænsespænding ≥ Udligningsspænding ≥ Boostspænding ≥ Flydende ladespænding > Boost-returspænding.
• Overspænding slukningsspænding > Overspænding slukning returspænding.
• Returspænding for slukning ved lav spænding > Slukningsspænding ved lav spænding ≥ Afl adningsspænding.
• Advarselsspænding for lavspændingsretur > Advarselsspænding ved underspænding ≥ Afl adningsspænding.
• Boost-returspænding > Returspænding ved lavspændingsgrænse.

12. EFFEKTIVITETSKURVER (KONVERTERING)

Effektivitetskurve 12 V

Effektivitetskurve 24 V

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
