ERABILTZAILE-ESKULIBURUA 6H760A N FAGOR

Erabilera- eskuliburua

Oso garrantzitsua: Labea erabili baino lehen, irakurri eskuliburua osorik. Dokumentazioa eta osagarriak labearen barruan aurkituko dituzu.

Eskuliburu hau testuak dagozkien irudiekin erlazionatzeko moduan diseinatu da.

Identifi kazioa

Identifikatu zure labearen modeloa ("a", "b", "c", "d", "e"), zure aparatuaren aginte panela irudietakoarekin alderatuz.

1

Instalazioa

1.1 Bilgarria kentzea. Babes-elementu guztiak kendu.
1.2 Sare elektrikora konektatzea. Izan beti kontutan ezaugarri-plakako datuak (1.2.1) nahiz labea wartuko den altzariaren neuria (1.2.2, 1.2.3).

Aparatua konexio monofasiko fi nko baten bidez konektatu behar da sarera, konexio neutroa (urdina) neutrora konektatzen dela bermatuz. Sartu labea eta egoki kokatu bere tartean (1.2.5). Soberako kablea ezin da goiko aldean geratu (1.2.6). Emandako bi torlojuekin, altzarira lotu ezazu (1.2.7).

2

Erabilera

2.1 Ordua doitzea. Labea konektatzean, bisoreak dir-dir egingo du (2.1.1, 2.1.2, 2.1.3). Doitu ordua + tekkat sakatuz (2.1.4) edo -agintea biratuz (2.1.5, 2.1.6). 3 segundo igarotakoan, edo (2.1.7) tekla nahiz (2.1.8) tekla sakatuz, ordua fi nkatuta geratuko da.
Oharra: Ordua berriz doitu beharko duzu hornikuntza elektrikoa eten egiten bada.
2.2 Ordua aldatzea Labea itzalita dagoela, sakatu posiziora heldu arte (2.2.1, 2.2.2) edo sakatu segundo batzuez (2.2.3). Orduak dir-dir egiten duenean, doitu ordua + tekkak sakatuz (2.2.4) edo agintea biratuz (2.2.5, 2.2.6). Segundo gutxi batzuetan, ordua f nkatuta gertuko da.

2.3 Ohartarazole fungzioa

sakatu posizioraheldu arte (2.3.1, 2.3.2, 2.3.3). Denbora doitu +teklekin, aginteabiratuz (2.3.4, 2.3.5, 2.3.6). Segundo batzuetan, denbora fi nkaturik geratzen da eta atzerako kontaketa hasten da.Bukatzean, soinuzko seinalea aktibatukoda.Seinalea isilarazteko,sakatu edozeintekla.

2.4 Zure labe berria lehenengo aldiz erabili baino lehen, hutsik dagoela berotu

(sin (elikagairik gabe, posizioan, 250 gradutan eta 30 minutuz). Kea edota usain txarra sordezake (normala da, koipehondarrak berotzen direlako, etab.). Behin hoztuta, garitu barrutik zapi heze batekin.

2.5 Osagarriak. Modeloen arabera, erretilu arrunta (2.5.1), erretilu sakona (2.5.2)

eta parrilla arrunta (2.5.3)dituzu, era independentean funzionatzen dutenak. Gainera, edozein erretilu konbinatudezakezuparrilla arruntarekin (2.5.4). Parrillaredi-ateragarra (2.5.5) eta parrilla ateragarra (2..5.6, 2.5.7) bi erretiluen edo, bestela esanda, multzoaren euskarri dira.Bultzatu" gadari ateragarriak badituzu, sartu itzazu labean erretilua baino lehenago (2.5.9). "Bultzatu"gidariak automatikoki ateratzen dirala labea irekitzean erretiluaren pisquarekin. S/ modeloa hori eragozteko blokeoa erabili (2.5.10). Bultzatu"gidariekin, nahitaezkoa da elikagaien euskarri gisa erretilu bat erabitzea (2.5.11). Kontutan hartu parrillen posizoa barrura sartzerakoan.Alboetan, buelta ez emateko topeak dituzte (2.5.12).

2.6 Osagarrien posizioa. 5 posizio dituzu osagarriak kokatzeko

□1□2□3□4□5.

2.7 Prestatu beharreko elikagaia. Sartu

elikagaia labean. Osagarria(k) eta
gomendatutako posizioa aukeratu edo
kontsultatu prestaketa-taula. Itxi atea.

PLATER BAT PRESTATZEA

2.8 Prestaketa-funtzioa aukeratzea

Funtzioak aukeratzeko agintea biratu eta modeloaren arabera nahi dizun funtzioa aukeratu.

Bero arrunta, haizagailuarekin. Edozein

plater prestatzeko. Plater bat baino gehiago presta daiteke usainak edo zaporeak nahastugabe.

gabe: Turbo plus. Erdiko erresistentziak sortzen duberoa.
Beroa. Grill indartsua haizagailuarekin. Beroa era uniformean banatuz gainerretzen du. Tamaina handiko platerak erretzeko egokia.
Grill indartsua. Gainerretzeko: pasta, souffé, eta bexamela.
Grill suabea. Hanburgesak, ogi txigortua eta azalera txikiko elikagaiak.
Zolako bero indartsua. Azpitik ateratzen den bero indartsua era uniformean banatzen da. Paella eta pizzetarako egokia.
Zolako bero indartsua, haizagailuarekin. Haizagailuak azpitik datorren beroa era uniforman banatzen du. Paelletarako egokia.
Bero arrunta. Ogia, tartak, pastel beteak eta okela.
Desizoztea. Oso denbora laburrean desizozten du edozein produktu.

2.9 Temperatura aukeratzea. Temperatura aukeratzeko agintea 圆 ratu nahi dizun posizioan jarri arte (2.9.1).
Prestaketa era aukeratzerakoan labeak tenperatura optimoa proposatzen badizu, berehala hasiko da prestatzen. Tenperatura aldadezakezu dir-dir egiten duen 3 segundoet an edo honela: sakatu kla (2.9.2),tenperaturak dir-dir egingo du; aldatu aginteabiratuz (2.9.3).Edo sakatu tekla cosizioraheldu arte (2.9.4), tenperaturak dir-dir egingo du; aldatu aginteabiratuz-2.9.5).
^ C tekla sakatuta mantentzen baduzu, labearen barruko temperatura erreala bistaratuko da.
2.10 Labea itzaltzea. Prestaketa bukatzen den guztietan, funtioak aukeratzeko aginteabiratu 0posizioan jarri arte (2.10.1).Zure labeak temperatura aukeratzeko aginteaba du, biratu baita ere 0posizioan jarri arte (2.10.2).

DENBORA-FUNTZIOAK

2.11 Iraupena aukeratzea Edo Aukeratu nahi dizun prestaketa-funtzioa eta tenperatura. Edo sakatu edo teklak dir-diregin arte(2.11.1, 2.11.2, 211.3).Doitu prestaketa-denbora + -teklak sakatuz (2.11.4) edo aintea biratuz (2.11.5, 2.11.6). Segundo batzuetan,

denbora finkaturik geratzen da eta atzerako kontaketa hasten da. Bukatzerakoan, labeak txistu egingo du. Txistua eteteko sakatu edozein tekla eta itzali labea.

2.12 Bukatzeko ordua aukeratu 念 edo Aukeratu prestaketa-funtzioa, temperatura eta prestaketaren iraupena. 念 edo sakatu 念 edo 念 teklak dir-dir egin arte (2.12.1. 2.12.2, 2.12.3). Doitu prestaketa bukatzeko ordua + , teklatk sakatuz (2.12.4) edo agintea biratuz (2.12.5, 2.12.6). Zehaztutako orduan bukatzeko atzeratuko da martxan jartzea. Bukatzerakoan, labeak txistu eingo du. Txistua eteteko sakatu edozein tekla eta itzali labea.
2.13 Deskonexio automatikoa (b, c, d, e). Labea itzaltzea ahaztu bazaizu, automatikoki deskonektatuk oda denbora bat igarota. 100^ C baino gutxiagotan, labea 10 ordu igarota deskonektatzen da. 100^ C baino gehiagotan, 3 ordutan deskonektatzen da.
2.14 Celeris funtzioa. Labea aurretiaz berotzeko. Funtzioak aukeratzeko agintea -osiziora biratu eta sartu nahi dizun temperatura (2.9). Labeak berehala hartuko du aukeratutako temperatura. Behin temperatura hartuta, elikagaia sartu eta aukeratu prestaketa-funtzioa nahiz beharrezko denbora.
2.15 Blokeatze-funtzioa. Umeak labearekin ibili daitezen ekiditeko. Aktibatzeko, sakatu aldi berean + teklik ikurikusi arte (2.15.1). Edo bestela, sakatu aldi berean ,teklik icurra ikusi arte (2.15.2). Desblokeatzeko, errepikatu eragiketa.
2.16 Hondar-bero. Itzali eta gero labeak bero jarraitzen duela adierazten du. Termometroa pantailan bistaratuko da barruko temperatura 60^ C baino altoagoa den bitartean.

Mantentze-lanak eta garbitzea

3.1 Osagarriak garbitzea. Plater-ikuzgailuan sartu daitezke. Eskuz garbitzen badituzu, erabili ezazu detergente arrunta. Aurretik uretan jarri garbiketa errazagoa izan dadin.

Pyrolytikoak ez diren labeak

3.2 Horma lauak dituzten modeloak. Labea epel dagoela garbitu ur beroz eta xaboiaz bustitako zapi batekin.

3.3 Horma zimurtsuak dituzten labeak.

Autogarbigarriak. Labe hauen kasuan, atzeko plaka eta alboetako panelak esmalte autogarbigarri batekin estalita daude, labek funtzionatzen duen bitartean koipea kentzeko balio dutenak. Alboetako panelak alderantzikagarriak dira eta, horrela, estalduraren iraupena bikoizten da.

Panelak ez direnean berez nahikoa garbi geratzen, leheneratu beharra dute. Horretarako, atera osagarri eta ontzi guztiak labetik. Ondo garbitu autogarbigarriak ez diren gainazalak. Aukeratu funtzioa.

Jarri tenperature 250^ C-tan eta denbora 30 eta 60 minutu bitartean,zikinkeria kopuruaren arabera. Garbiketa-programa bukatu eta labea hoztutakoan, belaki heze batekin elementu autogarbigarriak garbitu etaguztiz funtzionalak izango dira aberriz.

Labe pyrolytikoak

3.4 Pyrolysi bidezko garbiketa.

Zikinkeria temperatura altuekin kenduz garbitzen da.
- Keak eta usainak katalizatzaile batetak igarotzean kentzen dira.
- Ez da beharrezkoa labeak koipe asko izan arte itxarotea garbiketa egiteko.
Pyrolysiaren ostean, labea hotz dagoela, igaro zapi heze bat errauts zuria kentzeko.
Pyrolysia martxan jarri baino lehen, atera osagarri guztiak labetik, sukaldeko osagarriak eta gidari teleskopikoak barne.
Zikinkeria-multzo handirik badago, kendu pyrolysia egin baino lehen, su hartu edo ke gehiegi sortudezaten ekiditeko.
Pyrolysian, gainazalak normalean baino beroago jartzen dira. Umeek urrun egon behar dute.

Labearen zikinkeria-mailaren arabera, bi pyrolysimota aukeratu ditzakezu.

Pyrolysia : Ldea oso zikin dagoenean erabili, garbiketa 2 ordutan egiten da. Aktibatzeko, fungzioak aukeratzeko agintea posizioan jarri (3.4.1).

Oharra: Aukera honetan, pyrolysi bidezko

garbiketa egin daiteke, erretilu esmaltatua osagarria. Metatutako koipea kendu ondoren, 2. mailan jarri.

ECO Pyrolysia : Garbiketa ordu eta erdian egiten du. Aktibatzeko, funtzioak aukeratzeko agintea Rposizioan jarri (3.4.2).

Oharra: Denbora eta temperatura parametroak fi nkoak dira eta, beraz, ezin dira aldatu.

Prozesua hastean,labeak oso temperatura alteu khartzen ditu eta,segurtasuna bermatzeko,atea blokeatu eta argia pizten da kurraren alboan (3.4.3).Teneratura jaisten denean,argia itzaliko da eta atea ireki ahal izango da aberriz.

3.5 Pyrolysi geroratua. Pyrolysi prozesua bukatzeko ordua programatzeko aukera ere baduzu. Funtzioak aukeratzeko agintea biratu eta aukeratu Edo (3.51). Sakatu (3.5.2) edo (3.53) ikurak dir-dir egin arte. Pyrolysia bukatzeko ordua doitzeko, biratu denbora aukeratzeko agintea (3.5.4, 3.5.5).

3.6 Barruko hormak garbitzea. Alboetako gadariak atera garbiketa prozesuen ondoren egon litezkeen koipe-hondarrak edota erroutsak kentzeko. Modeloen arabera, alboetako gadariek bi fi nkatze mota dute; euskarririk gabekoa (3.6.1, 3.6.2) edo euskarriduna (3.6.4, 3.6.5). Behin gadariak aterata, erabili zapi heze bat alboetako hormak garbitzeko (3.6.3, 3.6.6). Behin labeko hormak garbituta, jarri gadariak berriz.

Zure labeak grill eraisgarria badu, egin tiragorantz eta sakatu jaisteko (3.6.7) eta garbitusabaia zapi heze batekin (3.6.8).

3.7 Kristalak garbitzea.

Kanpoko garbiketa: Erabili ezazu zapi leun bat kristalak garbitzeko produktu batez hezetuta.

Barruko garbiketa: Kristalen barruko aldea zikin badago, Garbitzeko desmunta ditzakezu.

Labea hotz dagoela, irekia tea guzti zeta osagarrien poltsatxoan aurkituko dituzun tope gorriekin f nka ezazu. Geratzen diren bi osagarriak sartu palanka eginez kristala altxatzeko (3.7.3). Kendu kristala (3.7.4),

garbitu eta lehortu zapi batekin (3.7.5).
Beharrezkoa bada, ate barruko kristalak
kendu. Modeloaren arabera kristal bat edo
bi izan daitezke, izkina bakoitzean tope
beltza dutenak. Horiek kentzeko, sartu eskua
atearen azpiko aldetik eta tiratu gorantz
(3.7.6). Behin kendluta, kendlu topeak kristala
garbitzeko (3.7.7).

Kristalak garbi daudenean (3.7.8) sarti itzazu aberriz gomazko topeetan, muturra gorantz dutela (3.7.9) eta jarri kristalak ezkerrekoa (L) nahiz eskuinekoa (R) bisagren ondoan daudela ziurtatuz (3.7.10). Bukatzeko, jarri geratzen den kristala PYROLYTIC hitza irakurtzeko moduan (3.7.11). Kendu topeak (3.7.12) eta itxi atea.

Erabilera-oharrak:

Ziurtatu labea itzalita dagoela.
- Kristala askatu baino lehenago, utzi hozten.
- Ez erabili lurrin bidez garbitzeko tresnarik.

3.8 Labea kanpotik garbitzea: Erabili produktu neutroak. Lehortu ondo zapi leun batekin.

4

Arazoak konpontzea

Badaude suk zeuk konpondu ditzakezun arazo batzuk.

4.1 Labea ez da berotzen. Ziurtatu konektaturik dagoela eta fusiblea ez dagoela erreta. Igo aukeratutako tenperature.
4.2 Barruko argiak ez du funzionatzen. Aldatu bonbilla edo fusiblea.
4.3 Janaria prestatzean kea ateratzen da. Jaitsi tenperature edota labea garbitu.
4.4 Pyrolysi bidezko garbiketa ez da martxan jartzen. Ziurtatu atea ondo itxi dizula. Blokeatze-sistemak edo tenperature sentsoreak akatsen bat du. Deitu Zerbitzu Teknikoari.
4.5 Labeak txistu egiten du. Aukeratutako tenperatura lortu da. Prestaketa-zikloa amaitu egin da.
4.6 Prestaketa amaitu eta gero zarata egiten du. Normala da, haizagailuak martxan jarraitzen du barruko nahiz kanpoko tenperatura jaitsi bitartean.

4.7 Arazoen ohartarazpenak

FOI Teneratura-sentsorearen akatsa.
F02 Atea blokeatuta (4.7.1).
F03 Ez da possible pyrolysia egitea.
F O4 Atearen blokeatze-sistemaren akatsa.
FOS Software-akatsa.
Prestaketa martxan dagoen bitartean elektrizitate-hornidura etetea.
Ru To Automatikoki deskonektatzea hainbat orduz funzionatu ondoren (4.7.2).

Ez ibili labearekin. Konpontzeko zerbituz teknikoari deitu.

5

Segurtasuna

• Labea baimendutako instalatzaile batek instalatu behar du, eta horretarako fabrikatzailearen instrukzioak eta eskemak jarraitu behar ditu.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentziara egokitu behar da, eta korrente elektrkoaren hargunea arauzko lur-hargunera.
• Labearen sareko zirkuiuak ebaketa-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.
• Argindar-kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile gaituren batek ordeztu behar du, arriskua saihesteko.
  Ziurtatu aparatua deskonektatuta dagoela lanpara ordeztu aurretik, balizko txoke elektrikoak saihesteko.
• Labeko atea garbitzeko, ez ezazu erabili garbiketa-productu urratzailerik ezta metalezko espartzu gogorrik, gainazala urratu eta beira apurtu daitekeelako.
• Haur txikiak labetak urruti mantendu. Labea martxan dagoela eskura dauden atalak berodaitezke.
  Ezukutulabe barruko berogailurik.

Gailu hau ezin dute ezintasunen bat (fi sikoa, zentzumenenko edota burukoa) duten pertsonek erabili (haurrak barne) ezta eskarmenturik edota ezagutzarik ez dutenek ere haien segurtasunaren ardura duen norbaitek gailua erabiltzeko argibiderik eman ezadio edota horrek erabilera gainbegiratzen ez badu. Umeak gainbegiratu beharko dira gailuarekin jolastea saihesteko.

Ingurumena

Labea ingurumena babesteko diseinatu da.

Ingurumena zaintzen du. Labea behar denean
bakarrik aurre-berotu (ikus taula). Ahal badakolore iluneko moldeak erabili. Labea denbora
luzez erabili behar baduzu, aureikusitakoa baino
5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakinkudeaketa.

ikurak esan nahi du gailua ez dela etxeko
hondakinak jasotzeko ohiko edukiontzietara bota
behar.
Hondakinen bilketarako zentro berezi batean utzi
zure labea.
Extresna elektrikoen birziklatzeak osasunerako
eta ingurumenerako ondorio kaltegarriak
saihesten ditu, eta energia eta balabideak
aurreztea ahalbidetzen du.
Informazio gehigo nahi izanez gero, jar zaitez
harremanetan heriko agintariekin edo labea erosi
zenuen saltokiarekin.

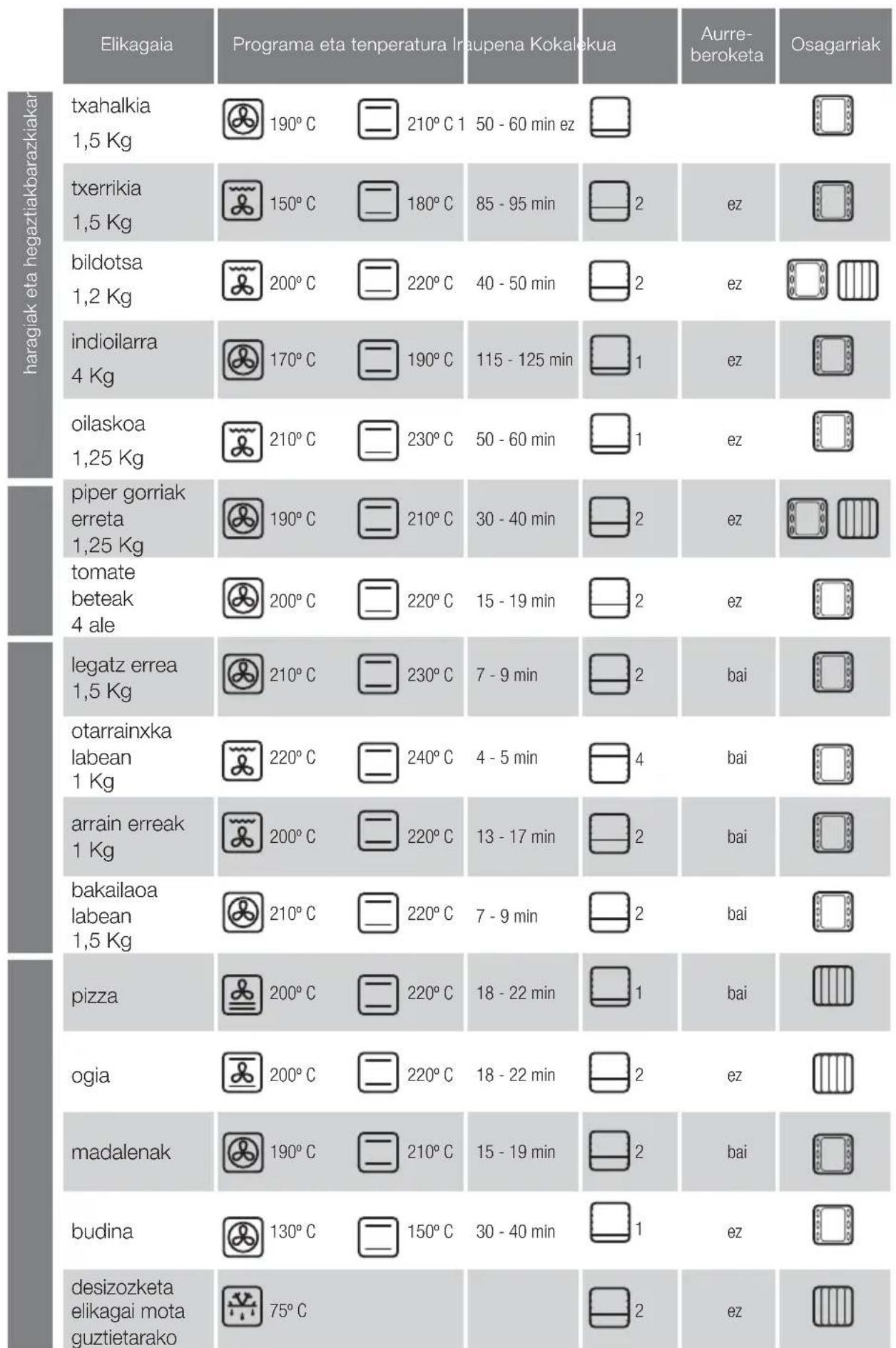

Egosketa-taula
