Toote tüüp	LED värviteler
Ekraani suurus	24 tolli (16:9 kuvasuhe)
Televisioonisüsteem	PAL/SECAM
Kõlari väljund	5W + 5W
Energiatarve	48W (tüüpiline)
Toiteallikas	AC 100-240V, 50/60Hz
Mõõtmed (ligikaudsed)	550 x 340 x 80 mm (ilma aluseta)
Kaal (ligikaudne)	4.5 kg (ilma aluseta)
VESA kinnitusmuster	100 x 100 mm (seinakinnitusega ühilduv)
Sisendid	HDMI, VGA, PC heli, AV (komposiit), YPbPr, SCART, USB, CI pesa, Antenn (75 oomi)
Väljundid	Kõrvaklapid (3.5mm), Koaksiaal (SPDIF)
Pildi omadused	Pildirežiim (Standard, Film, Sport, Kasutaja), Kontrast, Heledus, Värv, Varjund, Teravus, Kontrasti võimendi, Värvitemperatuur, DNR
Heli omadused	Helirežiim (Standard, Muusika, Film, Kasutaja), Bass, Diskant, Tasakaal, Surround, AVL, Digitaalne heliväljund (PCM/Bitstream)
Tuuner	DVB-T/T2, DVB-C (digitaalne); PAL/SECAM (analoog)
Meedia taasesitus	USB taasesitus (Foto, Film, Muusika)
Muud funktsioonid	Teletekst, EPG, Lapsevanemate kontroll, Uinumistaimer, Automaatne väljalülitus, Klahvilukk, OSD taimer
Kaasasolevad tarvikud	Kasutusjuhend, Pult, AAA patareid (x2)
Ohutussertifikaadid	CE, RoHS
Hooldusjuhised	Puhasta kuiva lapiga; välti vett ja kuumusallikaid; tagage korralik ventilatsioon

Korduma kippuvad küsimused - LED24F4 TV Star

Miks mu teleril pole toidet?

Kontrollige, et toitejuhe on kindlalt pistikupessa ühendatud. Kui ikka pole toidet, eemaldage teler pistikupesast, oodake 60 sekundit, seejärel ühendage see uuesti ja proovige uuesti.

Kuidas ühendada välist seadet, näiteks DVD-mängijat?

Parima kvaliteedi saamiseks kasutage HDMI-kaablit või kasutage AV/komposiitkaableid (kollane, valge, punane), mis on ühendatud AV-sisendisse. Valige õige allikas nupuga SOURCE.

Miks pilti pole, aga heli töötab?

Suurendage pildimenüüs kontrasti ja heledust. Kui ekraan on täiesti must, kontrollige, et õige sisendallikas on valitud.

Kuidas kanaleid seadistada?

Minge menüüsse RAKENDUSED > Automaatne häälestus (DTV/ATV). Valige oma riik ja DTV tüüp (Kaabel või Maapealne), seejärel alustage skannimist, et leida automaatselt saadaolevad kanalid.

Miks pult ei tööta?

Eemaldage puldi küljest kilekott. Kontrollige, et patareid on õigesti sisestatud (+/-) ja pole tühjad. Suunake pult otse teleri anduri poole ja veenduge, et takistusi pole.

Kuidas reguleerida pildikvaliteeti?

Vajutage MENÜÜ, valige Pilt. Saate reguleerida kontrasti, heledust, värvi, varjundit, teravust ja valida pildirežiimi (Standard, Film jne). Täpsemate seadete jaoks kasutage režiimi Kasutaja.

Kas ma saan teleri seinale kinnitada?

Jah, teler toetab VESA seinakinnitust (100x100 mm). Kasutage ühilduvat seinakinnituskomplekti ja järgige ohutu paigalduse jaoks juhendis toodud juhiseid.

Mida teha, kui ekraanil on sinine ekraan ja signaali pole?

Vajutage nuppu SOURCE ja veenduge, et olete valinud õige sisendi (nt HDMI, TV). Kui sisend on õige, kontrollige, et ühendatud seade on sisse lülitatud ja kaabel on korralikult ühendatud.

Kuidas lapsevanemate kontrolli lubada?

Minge menüüsse EELISTUSED > Lapsevanemate kontroll. Peate määrama PIN-koodi (vaikimisi võib olla 0000 või sarnane). Valige sobivuse tase (4-17 või pole), et blokeerida sobimatu sisu.

Miks on heli, aga pilti pole?

Kontrollige, et videokaabel (HDMI, AV jne) on kindlalt ühendatud. Kui kasutate arvutit VGA kaudu, veenduge, et arvuti on seatud ühilduvale eraldusvõimele. Proovige teist allikat, et probleem isoleerida.

KASUTUSJUHEND LED24F4 TV Star

Lugege kasutusjuhendit hoolega ning hoidke see alles alatiseks kasutamiseks

Seadmes kasutatakse kõrgepinget.

Elektrikahjustuse vältimiseks ei tohi korpuse paneeli eemaldada. Pöörduge kvalifitseeritud spetsialisti poole.

Kui teleriga on toimunud mingisugused muutused või on teler paigaldatud ebakohasel viisil – on võimalik elektrikahjustuse oht, ärge püüdke midagi ise teha, remondiks on vajalik pöörduda spetsialisti poole.

	See sümbol näitab oluliste kasutus- ja tehniliste juhiste olemasolu kasutusjuhendis.
	HoiatusSee sümbol kolmnurga sees näitab ohtlikku pinget antud seadmes, hoiatades elektrikahjustuse riski eest.

1. Lugege juhendit.
2. Säilitage juhend.
3. Järgige köiki hoiatusi.
4. Täitke kõiki juhendeid.
5. Ärge kasutage seda seadet vee lähedal.

6. Kuivatage ainult kuiva rätiga.

7. Ärge takistage öhu juurdepääsu seadmesse blokeerides ventilatsiooniavasid.

8. Ärge asetage lähedusse soojusallikaid nagu radiaatorid, soojendajad, ahjud vmt (sh soojust kiirgavad võimendid)

9. Ärge kahjustage pistikute polaarsust või maandust. Polaarsel pistikul on klemmid erineva laiusega. Maanduse pistikul on kaks tavalist ja üks maandusklemm. Laiem klemm (kolmas) on ohutuse tagamiseks. Kui pistik ei sobi pistikupesasse, konsulteerige elektrikuga ja vahetage vananenud pistikupesa.

10. Ärge astuge toitekaabli peale ja ärge pigistage seda kokku – seda eriti pistikupesa ning seadme läheduses.

11. Kasutage vaid tootja poolt heakskiidetud lisaseadmeid.

12. Kinnitage seade vaid koos seadmega müüdava või tootja poolt viidatud alusraamile, kolmjalale, kronsteinile või lauale. Alusraami kasutamisel olge seadme ümberpaigutamisel ettevaatlik, kuna seade võib ümber kukkuda.

13. Ühendage seade äikse ja pikema mittekasutamise ajaks toitevõrgust välja.

14. Seadme hoolduseks pöörduge kvalifitseeritud spetsialisti poole. Hooldus-remonditööd on vajalikud kui seade on saanud kahjustada (sh toitekaabel või pistik), kui seadmele on sattunud vedelik või niiskus, kui seade on maha kukkunud või kui seade ei tööta nõutaval viisil. Hoiatus. Seadme süttimise või elektrikahjustuse vältimiseks ärge jätke seadet vee ja niiskuse kätte.

15. Seade peab olema välja lülitatud, toitelüliti ooterežiimil, toitekaabel elektrivõrgust lahti ühendatud.

16. Pistikupesa peab olema seadme lähedal ja kergesti kättesaadav.

17. Seda seadet ei tohi kunagi panna raamaturiulile või -kappi, kui seejuures ei ole tagatud piisav õhu juurdepääs või ei ole täidetud tootja juhendeid.

18. Vältige tilkade ja pritsmete sattumist seadmele.

19. Ärge asetage seadmele ohuallikaid, nagu veeanumad ja põlev küünal.

20. Seinale või lakke kinnitamine –seade peab olema seinale või lakke kinnitatud ainult vastavuses tootjapoolsete soovitustega.

21. Ärge kunagi jätke telerit, kaugjuhtimispulti või patareisid lahtise tule või teiste soojusallikate lähedusse (k.a otsene päikesevalgus). Tule leviku tökestamiseks hoidke alati küünlad jt tuleallikad telerist, kaugjuhtimispuldist ja patareidest eemal.

22. USB-pesad peavad normaalse töö tagamiseks olema koormatud 0,5 A.

21.

Teleri kinnitamine seinale

1. Asetage teler lauale. Ekraani kriimustamise vältimiseks pange lauale pehme riie.
2. Keerake kruvikeeraja abil aluse kruvid välja (suund näidatud noolega joonisel 1). Eemaldage alus (kruvid ja alus eemaldage ettevaatlikult).
3. Märkige seinale kinnituskronsteini augud vastavalt nooltega märgitule (joonis 2 ja 3).
4. Puurige seina 4 auku (mõõtmed ainult võrdluseks) ning paigaldage 4 kruvi (lisavarustuses).
5. Keerake vastavalt joonisel 4 näidatule, kruvikeerajaga, kruvid teleri tagumise paneeli külge ning kinnitage teler seinale.

1. Kronstein on lisavarustuses.
2. Teleri seinale paigaldamise ajal veenduge, et läheduses ja teleri ees pole kõrvalisi esemeid, säilitage ohutu distants.
3. Paigaldamise ajal paluge ebameeldivuste vältimiseks teise paigaldaja abi.
4. Paigaldusjoonised on illustratiivse tähendusega.
5. Järgige teleri kronsteini paigaldusjuhiseid.
6. Paigaldage seinakinnituse komplekti kronstein.

Nupud

Märkus: alltoodu on põhimõtteline skeem, tegelikud asukohad võivad erinevatel mudelitel olla erinevad.

VOL+

VOL -

CH+

CH-

MENU

SOURCE

Toitenupp Sees/Väljas

MENU: Põhimenüü ja valiku kinnitamine.

CH+/-: Kanali valik.

VOL+/-: Helitugevuse seadmine

Ühenduspesad

Märkus: alltoodu on põhimõtteline skeem, tegelikud asukohad võivad erinevatel mudelitel olla erinevad.

AV sisend

Välise signaali sisend ja vastavad nupud parem/vasak heli ja kanal.

Cl-pesa

CI-pesa, vajalik on CAM-moodul. Kasutatakse tasuliste TV-kanalite korral.

YPb Pr-sisend

DVD/VCR komposiitsignaali pesa. Mõnel mudelil puudub.

HDMI-pesa

HDMI-sisend videokaabli ühendamiseks.

ANT 75

Antenni pesa (75/VHF/UHF)

VGA-sisend

Analoogsignaali sisendpesa.

PS-audiosisend

Ühendatud körvaklappide puhul kölarid ei tööta

USB-sisend

Ühendage USB-seade meediafailide või programmide salvestamiseks, kasutades PRV-funktsiooni.

SCART

Standard. Toetab komposiit- ja RGB-signaali. Euro-pesa. (Mönel mudelil puudub).

COAXIAL

Ühendatakse SPDIF-vastuvõtja.

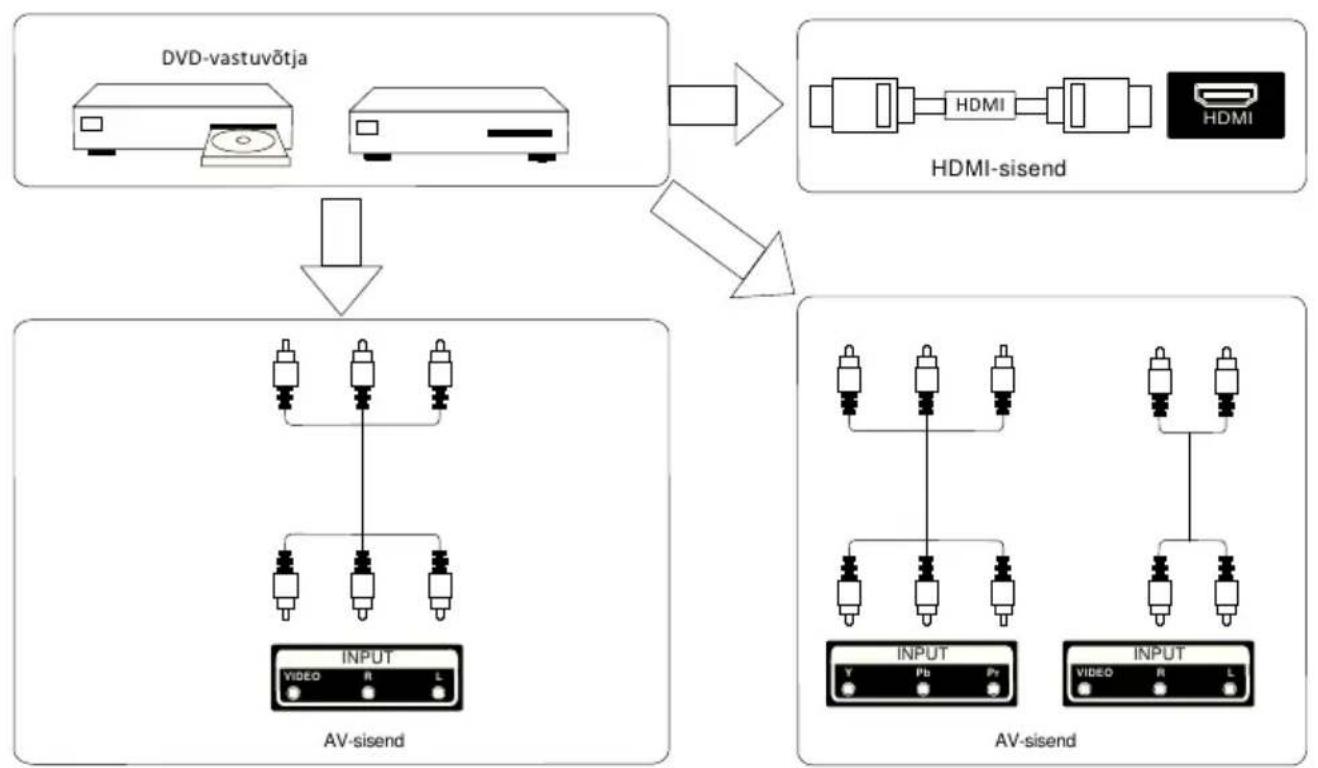

Väliste seadmete ühendusskeem

Paigaldamine ja teleri sisselülitamine

aigaldage teler kövale pinnale, mis seda kannab. Ohu vältimiseks hoidke teler eemal veest ja soojusallikatest (näit küünal, soojendi), ärge katke teleri tagapaneeli ventilatsiooniavasid kinni.

Ühendage antenn ja elektritoide

1. Ühendage antennikaabel ja kaablipessa teleri tagaküljel.
2. Toitekaabli ühendamine (AC 100–240V\~50/60Hz).

Lülitage teler sisse

1. Vajutage teleril asuv sisselülitamise nupp sisse, süttib roheline märgutuli, kui teler on ooterežiimil, teleri sisselülitamiseks vajutage sisselülitamise nuppu kaugjuhtimispuldil.

Märkus: joonised on illustratiivse tähendusega.

P

Telerialuse paigaldusjuhend

1. Avage pakend, võtke välja teler, tarvikud ja alus (mönel mudelil puudub).
2. Kahjustuste vältimiseks asetage teler ekraaniga pehme riide peale, kinnitage aluse hoidik kruvidega teleri külge.
3. Kinnitage alus teleri külge.
4. Telerialus on paigaldatud.

Märkus: joonised on illustratiivse tähendusega.

Funktsiooni kirjeldus

Kuva menüü

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Põhimenüü kuvamiseks vajutage nuppu TV MENU.

Vajutage nuppu ▼ / ▲, et valida põhimenüüst Picture, seejärel vajutage sisenemiseks ENTER.

1. Vajutage nuppu ▼ / ▲, et valida kuva menüüs koht, mida soovite seadistada, sisenemiseks vajutage ENTER või ▶.
2. Seadistamiseks vajutage nuppu ◀/▶ või valiku tegemiseks ▼ / ▲. Alammenüü valimiseks vajutage ENTER.
3. Peale seadistamist vajutage kinnitamiseks ja eelmisse menüüsse sisenemiseks MENU. Menüüst väljumiseks vajutage EXIT.

Kuva režiim

Vajutage nuppu ▼ / ▲, et valida kuva režiim, seejärel vajutage sisenemiseks ENTER, valimiseks vajutage ◀/▶. Kuva heledust, kontrastust, teravust ja värvi saab muuta üksnes kasutajarežiimis.

Märkus: te võite kuva režiimi muutmiseks vajutada kaugjuhtimispuldi nuppu P-MODE.

Picture Mode

Standard

Kontrastsus

Vajutage nuppu ▼ / ▲, et valida kuva kontrastsus, sisenemiseks vajutage ENTER, seadmiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Funktsiooni kirjeldus

Heledus

Vajutage nuppu ▼ / ▲, et valida kuva heledus, sisenemiseks vajutage ENTER, seadmiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Värvitoonid

Vajutage nuppu ▼ / ▲, et valida kuva värvitoone, sisenemiseks vajutage ENTER, seadmiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Varjund

Vajutage nuppu ▼ / ▲, et valida kuva varjund, sisenemiseks vajutage ENTER, seadmiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Teravus

Vajutage nuppu ▼ / ▲, et valida kuva teravus, sisenemiseks vajutage ENTER, seadmiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Kontrastsuse filter

Vajutage nuppu ▼ / ▲, et valida kuva kontrastsuse filter, sisenemiseks vajutage ENTER, ON või OFF valiku tegemiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Värvi temperatuur

Vajutage nuppu ▼ / ▲, et valida kuva värvi temperatuur, sisenemiseks vajutage ENTER, standardse, külma või sooja värvi seadmiseks vajutage ◀/▶.

Digitaalne müra vähendamine (DNR)

Vajutage nuppu ▼ / ▲, et valida digitaalne müra vähendamine, sisenemiseks vajutage ENTER. Valikute Väljas, Madal, Keskmine, Kõrge seadmiseks vajutage ◀/▶.

Algseadistamine

Vajutage nuppu ▼ / ▲, et valida väljumine, sisenemiseks vajutage ENTER, kinnitavasse menüüsse sisenemiseks valige OK.

Funktsiooni kirjeldus

Heli menüü

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Põhimenüü kuvamiseks vajutage nuppu MENU.

Vajutage nuppu ▼ / ▲, et valida põhimenüüs Sound, seejärel vajutage sisenemiseks ENTER või ▶.

1. Vajutage nuppu ▼ / ▲, et valida heli menüüs koht, mida soovite seadistada, seejärel vajutage ENTER.
2. Seadmiseks vajutage nuppu ◀/▶, valiku tegemiseks ▼ / ▲, seejärel vajutage alammenüü valimiseks ENTER.
3. Peale seadistamist vajutage kinnitamiseks ja eelmisse menüüsse sisenemiseks MENU. Menüüst väljumiseks vajutage EXIT.

Heli režiim

Vajutage nuppu ▼ / ▲, et valida Heli režiim, sisenemiseks vajutage ENTER. Valiku tegemiseks vajutage nuppu ◀/▶.

Te võite muuta madalate ja kõrgete sageduste seadeid ja ekvalaiseri balanssi heli kasutajarežiimis.

Märkus: te võite vajutada kaugjuhtimispuldi nuppu S-MODE, et muuta helirežiimi.

Sound Mode Standard

Madalad sagedused

Vajutage nuppu ▼ / ▲, et valida Bass, sisenemiseks vajutage ENTER või ▶, seadmiseks vajutage ◀/▶. Seadistusi saab teha ainult kasutajarežiimis.

Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Funktsiooni kirjeldus

Kõrged sagedused

Vajutage nuppu ▼ / ▲, et valida Kõrged sagedused (Treble), sisenemiseks vajutage ENTER, seadmiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Balanss

Vajutage nuppu ▼ / ▲, et valida Balanss (Balance), seejärel vajutage sisenemiseks ENTER, seadmiseks vajutage ◀/▶. Seadistusi saab teha ainult kasutajarežiimis. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Ruumiline heli

Vajutage nuppu ▼ / ▲, et valida Ruumiline heli (Surround), sisenemiseks vajutage ENTER, valiku ON või OFF tegemiseks vajutage ◀/▶.

AVL

Vajutage nuppu ▼ / ▲, et valida Automaatne helitugevuse tasakaalustus (AVL), sisenemiseks vajutage ENTER, valiku ON või OFF tegemiseks vajutage ◀/▶.

Digitaalne audioväljund

Vajutage nuppu ▼ / ▲, et valida Digitaalne audioväljund (Digital Audio Output), sisenemiseks vajutage ENTER, seadmiseks vajutage ◀/▶. Sisenemiseks vajutage ENTER või ▶, seadmiseks vajutage ◀/▶. Seejärel vajutage MENU, et siseneda eelmisse menüüsse.

Algseadistamine

Vajutage nuppu ▼ / ▲, et valida Algseadistamine (Reset), sisenemiseks vajutage nuppu ENTER, et siseneda algseadistuse menüüsse.

Funktsiooni kirjeldus

Rakendused

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Põhimenüü kuvamiseks vajutage nuppu MENU.

Vajutage nuppu ▼ / ▲, et valida põhimenüüst Rakendused (APPLICATIONS), seejärel vajutage sisenemiseks ENTER.

1. Vajutage nuppu ▼ / ▲, et valida menüüs koht, mida soovite seadistada, vajutage ENTER.
2. Valiku tegemiseks vajutage nuppu ◀/▶ ja alammenüü valimiseks vajutage ENTER.
3. Peale seadistamist vajutage kinnitamiseks ja eelmisse menüüsse sisenemiseks MENU. Menüüst väljumiseks vajutage EXIT.

Funktsiooni kirjeldus

Kanali valik

Vajutage nuppu ▲/▼, et valida Kanal (Channel), üleminekuks soovitud kanalile vajutage ENTER. Kuvatakse järgmine menüü:

Nupud:

Nupp CH: lehitsemiseks vajutage CH+ või CH-.

Punane nupp: vajutage, kui soovite vahetada kanali numbrit.

Roheline nupp: vajutage, kui soovite vahetada kanaleid alla.

Kollane nupp: vajutage, kui soovite taastada kanalite vaikejärjestuse.

Sinine nupp: vajutage, kui soovite valitud kanalit eemaldada.

Nupud 0 - 9: vajutage, kui soovite üle minna vastavale kanalile, k.a erinevad kanalite numbrid.

Funktsiooni kirjeldus

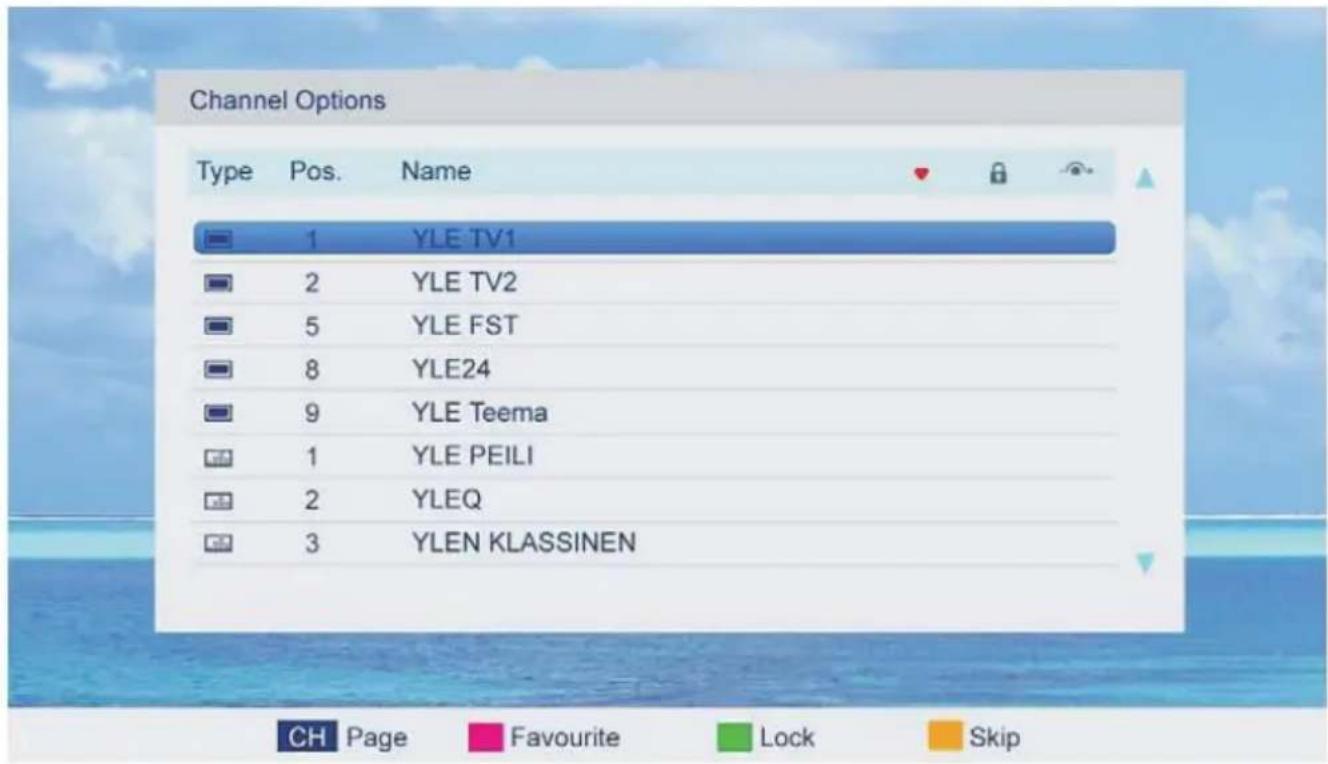

Kanali sätted

Vajutage nuppu ▲/▼, et valida Kanali sätted (Channel Options), seejärel vajutage loendi avamiseks ENTER.

Kuvatakse järgmine menüü:

Nupud:

Nupp CH: lehitsemiseks vajutage CH+ või CH-.

Punane nupp: vajutage, kui soovite sätestada lemmikkanaleid.

Roheline nupp: vajutage, kui soovite kanalit blokeerida.

Kollane nupp: vajutage, kui soovite kanalit vahele jätta, kui kanalid on juba vahele jäetud, vajutage Kollast nuppu veelkord, et tühistada väljajätmist.

Riik

Vajutage nuppu ▲/▼, et valida Riik (Country), seejärel vajutage ◀/▶, et valida teie asukoht.

TV/DTV-režiim

Vajutage nuppu ▲/▼, et valida TV/DTV-režiim (DTV Type), seejärel vajutage ◀/▶, et valida võimalik DTV-režiim: kaabel-, antenn.

Automaatne häälestamine

Vajutage nuppu ▲/▼, et valida Automaatne häälestamine (Auto Tuning), seejärel vajutage sisenemiseks ENTER, (kui blokeering on sisselülitatud, sisestage blokeeringu mahavõtmiseks PIN).

Avage automaatotsingu lehekülg ja vajutage skaneerimise alustamiseks Enter.

Manuaalne otsing (analoogTV)

Vajutage nuppu ▲/▼, et valida Manuaalne otsing (ATV Manual Tuning), seejärel vajutage skaneerimise alustamiseks ENTER.

Funktsiooni kirjeldus

Manuaalne otsing DTV (digiTV)

Vajutage nuppu ▲/▼, et valida Manuaalne otsing DTV (DTV Manual Tuning), seejärel vajutage skaneerimise alustamiseks ENTER.

Tavaliides

Vajutage nuppu ▲/▼, et valida Tavaliides (Common Interface), seejärel vajutage tavakuva info vaatamiseks ENTER.

Võimalused

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Põhimenüü kuvamiseks vajutage nuppu MENU.

Vajutage nuppu ▲/▼, et valida põhimenüüs EELISTUSED (PREFERENCES), seejärel vajutage sisenemiseks ENTER.

1. Vajutage nuppu ▲/▼, et valida menüüs koht, mida soovite seadistada, seejärel vajutage sisenemiseks ENTER.
2. Seadmiseks vajutage nuppu ◀/▶, seejärel vajutage ▲/▼, et valida alammenüü.
3. Peale seadistamist vajutage kinnitamiseks ja eelmisse menüüsse sisenemiseks MENU. Menüüst väljumiseks vajutage EXIT.

Funktsiooni kirjeldus

Menüü keel

Vajutage nuppu ▲/▼, et valida Menüü Keel (Menu Language), seejärel vajutage alammenüüsse sisenemiseks ENTER või ▶, seejärel vajutage valiku tegemiseks ▲/▼, kinnitamiseksvajutage ENTER või ▶.

Teleteksti keel

Vajutage nuppu ▲/▼, et valida Teleteksti keel (Teletext Language), seejärel vajutage alammenüüsse sisenemiseks ENTER või ▶, seejärel vajutage valiku tegemiseks ▲/▼, kinnitamiseks vajutage ENTER või ▶.

Nuppude blokeerimine

Vajutage nuppu ▲/▼, et valida Nuppude blokeerimine (Key Lock), seejärel sisenemiseks ENTER, seejärel vajutage ON või OFF valiku tegemiseks ◀/►.

Arvutiühenduse seaded

Vajutage nuppu ▲/▼, et valida Arvutiühenduse seaded (PC Settings), seejärel vajutage alammenüüsse sisenemiseks ENTER, seejärel vajutage sisenemiseks ▶, kinnitamiseks vajutage ENTER või ▶. (Kui arvuti on ühendatud).

Funktsiooni kirjeldus

PIN-koodi seadmine

Vajutage nuppu ▲/▼, et valida PIN-koodi seadmine (PIN Setting), seejärel vajutage alammenüüsse sisenemiseks ENTER, seejärel võite määrata parooli.

Lapsevanema kontroll

Vajutage nuppu ▲/▼, et valida Lapsevanema kontroll (Parental Control), seejärel vajutage alammenüüsse sisenemiseks ENTER või ▶. Seejärel vajutage ▲/▼, et valida tase (4 kuni 17, või Mitte lülitada). Seejärel vajutage kinnitamiseks ENTER või ▶.

PIN-koodi vahetamine

Vajutage nuppu ▲/▼, et valida PIN-koodi vahetamine (Change Pin Code), seejärel vajutage sisenemiseks ja PIN-koodi muutmiseks ENTER. Menüü kuvatakse järgmiselt:

Sisestage vana parool väljale «Old Password» (kui vana parool pole õige, siis parooli muuta ei saa).

Sisestage uus parool väljale «New Password».

Sisestage uus parool veelkord väljale «Confirm New Password», kui uus ja kinnitatav parool ühtivad, kuvatakse ekraanil info edukast paroolivahetusest, vastasel juhul kuvatakse paroolide mittevastavus.

Automaatne väljalülitamine

Vajutage nuppu ▲/▼, et valida Automaatne väljalülitamine (Auto Power Down) ja vajutage ◀/▶, et valida väljalülitamine/1 tund/2 tundi/3tundi/4 tundi.

Funktsiooni kirjeldus

Seadmine

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Põhimenüü kuvamiseks vajutage nuppu MENU.

Vajutage nuppu ▲/▼, et valida põhimenüüst Seadmine (Setup), seejärel vajutage sisenemiseks ENTER.

1. Vajutage nuppu ▲/▼, et valida koht, mida soovite seada, seejärel vajutage sisenemiseks ENTER või ►.
2. Seadmiseks vajutage nuppu ◀/▶, valimiseks vajutage ▲/▼.
3. Peale seadmist vajutage kinnitamiseks ja eelmisse menüüsse sisenemiseks MENU. Menüüst väljumiseks vajutage EXIT.

Ekraanimenüü taimer

Vajutage nuppu ▲/▼, et valida Ekraanimenüü taimer (OSD Timer), seejärel vajutage valimiseks ◀/►.

(Võimalused: 10, 20, 30, 40, 50, 60 sek ja Väljas), seejärel vajutage kinnitamiseks ENTER.

Kino

Vajutage nuppu ▲/▼, et valida Kino (Cinema), seejärel vajutage valimiseks ◀/►. (Kino valikud: Auto, 4x3, lai, Super Live), seejärel vajutage kinnitamiseks ENTER.

Sinine ekraan (Blue Screen)

Vajutage nuppu ▲/▼, et valida Sinine ekraan (Blue Screen), seejärel vajutage nuppu ◀/▶, et valida ON või OFF. Seejärel vajutage kinnitamiseks ENTER.

Funktsiooni kirjeldus

Ooterežiimi taimer

Vajutage nuppu ▲/▼, et valida Ooterežiimi taimer (Sleep Timer), seejärel vajutage valimiseks nuppu ◀/►. (Režiimi valikud: 00:15, 00:30, 01:00, 01:30, 02:00, Väljas), seejärel vajutage kinnitamiseks ENTER.

Asukoht

Vajutage nuppu ▲/▼, et valida Asukoht (Location), seejärel vajutage nuppu ◀/▶, et valida Home või Store, seejärel vajutage kinnitamiseks ENTER.

Kiirvalik

Vajutage nuppu ▲/▼, et valida Kiirvalik (Quick Setup), seejärel vajutage alammenüüsse sisenemiseks ENTER, sisestage parool, kui blokeerimine ei ole rakendatud, seejärel saate te kiiresti seada teleri möningaid olulisi seadeid.

Kanali sätted

Vajutage nuppu ▲/▼, et valida Kanali sätted (Channel Details).

Uuendamine

Vajutage nuppu ▲/▼, et valida Uuendamine (Upgrade).

Teleri seadete algseadistamine

Vajutage nuppu ▲/▼, et valida Teleri seadete algseadistamine (Reset TV), seejärel vajutage alammenüüsse sisenemiseks ENTER, sisestage parool, kui blokeerimine on rakendatud, peale mida saate tehase seaded taastada.

Ostude režiim

Vajutage nuppu ▲/▼, et valida Ostude režiim (Shopping Mode).

Multimeedia

Meediafunktsioonid

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Märkus: enne

meediafunktsioonide menüü sisselülitamist sisestage USB-seade või mälukaart, seejärel vajutage nuppu SOURCE, et määrata meediasignaali allikas.

Vajutage nuppu ▲/▼, et valida MEDIA, seejäral vajutage sisenemiseks nuppu ENTER või ►. Te võite samuti siseneda valikusse Media, vajutades kaugjuhtimispuldil nuppu MEDIA.

1. Vajutage nuppu ▲/▼, et valida see koht, mida te soovite meediamenüü funktsioonides seadistada, seejärel vajutage sisenemiseks nuppu ENTER või ►.
2. Seadistamiseks vajutage nuppu ◀/▶, valimiseks vajutage ▲/▼.
3. Peale seadistamist vajutage kinnitamiseks ja eelmisse menüüsse sisenemiseks MENU. Menüüst väljumiseks vajutage EXIT.

Multimeedia

Foto

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Vajutage nuppu ▲/▼, et valida põhimenüüs Foto (Photo). Seejärel vajutage sisenemiseks ENTER.

Eelmisse menüüsse sisenemiseks vajutage nuppu EXIT.

Vajutage nuppu ▲/▼, et valida fotod, vaatamiseks vajutage ENTER või ▶ | | .

Te võite vaadata kuvatud foto infot, vajutades nuppu INFO, seejärel vajutage nuppu ▶ | |, et lehitseda või sisestada paus, staatust saate vaadadata paremalt.

Seejärel vajutage kujutise pööramiseks nuppu ▲/▼ või ◀/►.

Märkused: Ülejäänud menüü ja kirjeldused on sama nagu menüüs jaotises Kino.

Multimeedia

Kino

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Vajutage nuppu ◀/▶, et valida põhimenüüst Kino (Movie). Seejärel vajutage sisenemiseks ENTER.

Eelmisse menüüsse sisenemiseks vajutage nuppu EXIT.

Vajutage nuppu ▲/▼, et valida kaust, mida soovite avada. Vajutage ENTER, et valida soovitud fail.

Vajutage nuppu ENTER või ▶ | |, et alustada esitamist.

Vajutage nuppu ■ või EXIT, et peatada esitamine.

Vajutage nuppu ◀, et minna tagasi eelmisele lehele.

Multimeedia

Te võite vaadata faili infot esitamise esimeste sekundite jooksul või vajutades nuppu INFO.

Muusika

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Vajutage nuppu ◀/▶, et valida põhimenüüst Muusika (Music). Seejärel vajutage sisenemiseks ENTER.

Eelmisse menüüsse sisenemiseks vajutage nuppu EXIT.

Vajutage nuppu ▲/▼, et valida laul, mida te soovite kuulata, seejärel vajutage esitamiseks ENTER või ▶∥ või ▶.

Vajutage nuppu ◀, et minna tagasi eelmisele lehele.

Multimeedia

Te võite vaadata esitatava laulu infot vasakul menüüs.

Seadmine

Pilt on illustratiivse tähendusega. Kujutatu on standard.

Vajutage nuppu ◀/▶, et valida põhimenüüs Seadmine (Setup). Seejärel vajutage sisenemiseks ENTER.

Eelmisse menüüsse sisenemiseks vajutage nuppu EXIT.

Soovitud valiku tegemiseks vajutage nuppu ▲/▼, seejärel vajutage ◀/►, et valida ON või OFF.

Abi

Elektritoide puudub	Kontrollige, kas toitekaabel on ühendatud. Kui toide ikkagi puudub, ühendage toitekaabel lahti ning ühendage kaabel minuti pärast taas. Lülitage teler uuesti sisse.
Signaali vastuvõtt häiritud	Kuva on topeltkontuuriga või häiritud, kui läheduses on kõrged hooned või mäed. Te võite seadistada kuva manuaalselt: lugege antenni täppishäälestamise juhendit või muutke välisantenni suunda.Toaantenni kasutamisel võib teatud asjaolude korral signaali vastuvõtt olla raskendatud. Seepärast võite te kuva seadistamiseks muuta antenni suunda. Kui te ei saa kuva kvaliteeti muuta, peate kasutama välisantenni.
Kuva (kujutist) ei ole	Kontrollige, kas antennikaabel on õigesti ühendatud.Proovige teisi kanaleid ning kontrollige kas probleem on teleris.
Video ilma helita	Suurendage helitugevust.Kontrollige, kas pole aktiveeritud hääletu režiim ning vajutage hääletu režiim nuppu heli taastamiseks.
Heli on, kuid kuva (kujutist) ei ole või on probleem värvidega	Suurendage kontrastsust ja heledust.
Liikumatu kuva ja müra	Kontrollige, kas antennikaabel on õigesti ühendatud.
Häired	Tolmuimeja ja ka föön võivad tekitada häireid elektriseadmete töös. Lülitage kõik sarnased olme elektriseadmed välja.
Topeltkuva (-kujutis). Teler ei tööta kaugjuhtimispuldist	Võimalik on antenni ebaõige asukoht. Kõrgelasuva suundantenni kasutamine võib parandada kuva (kujutise) kvaliteeti ekraanil.Suunake kaugjuhtimispult otse teleris asuva sensori poole. Kui ka seejärel pole tulemusi, kontrollige, kas kaugjuhtimispuldilt on PCV-kate eemaldatud. Kontrollige patareide õiget asetsemist. Vahetage patareid uute vastu.Teler läheb režiimi STANDBY, kui mõne minuti jooksul ei ole vastust kaugjuhtimispuldist.
Video ei tööta arvutiseadme režiimis	Kontrollige kaabliühendust VGAga.Kontrollige, kas displei kaabel pole ülemääraselt painutatud.
Vertikaalne värelus arvutiseadme režiimis	Sisenoge põhimenüüsse, kasutage kujutise müraregulaatorit vertikaalsete joonte kaotamiseks.
Horisontaalsed katkestused arvutiseadme režiimis	Seadge heli põhimenüüs, et puhastada horisontaalsed joonte katkestused.
Ekraan on liiga tume või hele (arvutiseadme režiimis)	Seadge kontrastsust või heledust põhimenüüs.
Arvutiseadme režiim ei tööta	Kontrollige arvuti seadeid ja sobivust displei resolutsiooniga.
Joonte katkestused RCA-ühenduse korral	Kasutage hea kvaliteediga kaablit.
Probleem jätkuvalt olemas	Ühendage kaabel lahti, oodake 30 sek, seejärel ühendage uuesti. Kui probleem teleriga on jätkuvalt olemas, ärge remontige telerit ise, vaid võtke ühendust hoolduskeskusega.

Märkus
Palun ärge hoidke telerit liiga kaua staatilise kuva (kujutise) seisundis, menüü või pildi kuvaga, millel on heleduse ja kontrasti suur erinevus.

Kaugjuhtimispult

1. POWER: ooterežiimi sisse- ja väljalülitamiseks.
2. MUTE: vajutage heli väljalülitamiseks (vaigistamiseks). Vajutage veelkord, et heli sisse lülitada või kasutage VOL+.
3. 0-9: vajutage 0\~9 telekanali valimiseks, kanali valik vahetub 2 sek pärast. Saab kasutada lehekülje numbri sisestamseks teleteksti režiimis.

4. ATV/DTV: analoog- ja digiTV ümberlülitamiseks

5. Tagasi eelmisse programmi.

6. S.MODE: vajutage, et vaadata erinevaid heliseadeid

7. SLEEP: sisestage aeg, peale mida lülitub teler automaatselt välja.

8. MTS: vajutage, et leida NICAM-režiimid.

9. P.MODE: vajutage, et vaadata erinevaid kuvaseadeid.

10. MENU: Kasutatakse põhimenüü sisselülitamiseks.

11. SOURCE: avage põhimenüü ja vajutage signaaliallikate loetelule.

12. ▲▼◀▶ ENTER: võimaldab navigeerida ekraanimenüüdel ja teha valikuid vastavalt teie eelistustele.

13. EXIT: Kasutatakse menüüst väljumiseks/tegumi peatamiseks.

14. DISPLAY: vajutage, et kuvada kanali allikas ja informatsioon.

Patareide paigaldamine

Avage patareilahtri kaas kaugjuhtimispuldi tagaküljel, nihutades seda alla ja eemale. Paigaldage kaks AAA-patareid, veendudes, et patareide polaarsus vastab lahtris märgitule. Ärge paigaldage koos vanu ja uusi, samuti eri tüüpi patareisid.

Asetage kaas tagasi, kuni see sulgub korrektselt.

Kaugjuhtimispuldi kasutamine

Kaugjuhtimispult võimaldab juhtida kõiki teleri funktsioone, kui pole teisiti sätestatud.

Suunake kaugjuhtimispult alati teleri esiküljel asuva anduri suunas.

1. VOL-/VOL+: kasutatakse helitugevuse suurendamiseks/vähendamiseks.

2. TV/RADIO: teleri/raadio režiimi ümberlülitamiseks.

3. GUIDE:

4. EPG sisselülitamine (TVprogrammide giid).

5. Kiire PVR- ja meediarežiimide vahetamine.

6. TIME SHIFT:

7. DTV kanalite ajanihke funktsioon.

8. Esitamine PVR- või meedia mängija režiimis.

9. CANCEL:

10. lehekülje avamiseks võib tekkida vajadus mõne aja jooksul vajutada nuppu CANCEL, et TV-režiimi tagasi pöörduda. Kui vajalik lehekülg leitakse, kuvatakse number ekraani ülaosas, vajutage nuppu CANCEL, et pöörduda tagasi tekstirežiimi.

11. Eelmine jaotus PVR- või meedia mängija režiimis.

12. INDEX:

13. indeksi päring teleteksti režiimis.

14. esitusfunktsiooni sisselülitamine PVR- või meedia mängija režiimis.

15. SIZE: teksti suuruse muutmine teleteksti režiimis.

16. REVEAL: varjatud sõnade kuvamine või varjamine.

17. COLOR BUTTONS: lehekülgede juhtimine teleteksti režiimis.

18. CH-/CH+: kanalite ümberlülitamise nupud.

19. FAV/LIST: kuvab Teie valitud kanalite loendi. Seejärel valige lemmikkanal.

20. ASPECT: valige kuvasuhe.

21. FREEZE: vajutage kuva "fikseerimiseks".

22. SUB.PG:

23. vajutage lisalehekülje avamiseks.

24. Järgmine jaotis PVR- või meedia mängija režiimis.

25. SUBTITLE: kuvatava DTV-kanali keele näitamine ja seadmine.

26. HOLD: kuvatava ekraanilehekülje hoidmine või mittehoidmine.

27. TEXT: teleteksti sisse- või väljalülitamine.

28. REC LIST: näidata salvestuste loendit.

29. REC: alustada salvestust PVR-režiimis.
