Toote tüüp	Eraldiseisev elektripliit
Bränd	Hansa
Mudel	FCIW59209
Mõõtmed (K x L x S)	85 cm x 60 cm x 50 cm
Pinge	400V 3N~50Hz / 400V 2N~50Hz
Maksimaalne võimsus	10,5 kW
Pliidiplaadi tüüp	Keraamiline induktsioon
Tsoonide arv	4 (2 x 210 mm, 2 x 160 mm)
Booster funktsioon	Jah (kuni 3000W 210 mm tsoonidel, 1400W 160 mm tsoonidel)
Ahju tüüp	Mitmefunktsiooniline ventilaatori ja ringküttekehaga
Ahju funktsioonid	Kiire eelsoojendus, sulatus, grill, ventilaatoriga grill, konvektsioon, põhjaküte, ülemine+alumine jne.
Elektrooniline programmeerija	Jah (taimer, minutimääraja, lihasond)
Lapselukk	Jah
Jääkkuumuse indikaator	Jah (H > 60°C, h 45-60°C)
Panni tuvastus	Jah
Automaatne soojendamine	Jah
Soojas hoidmise funktsioon	Jah (2-tunnine piirang)
Ahju valgustus	Halogeen, 25W, 230V
Puhastamine	Aurupuhastusfunktsioon, eemaldatav uks ja sisemine klaaspaneel
Ohutusfunktsioonid	Ülekuumenemiskaitse, automaatne väljalülitus, lapselukk
Paigaldusnõuded	Reguleeritavad jalad, ümberkukkumisvastane kronstein, piisav ventilatsioon

Korduma kippuvad küsimused - FCIW59209 Hansa

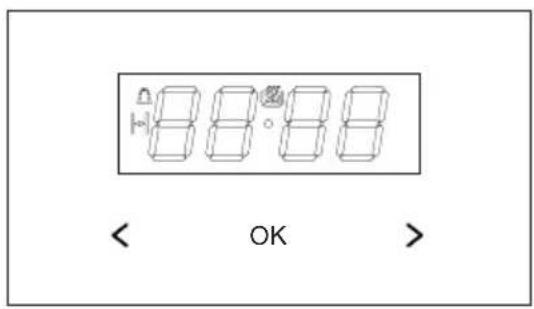

Kuidas seada elektroonilisel programmeerijal praegust kellaaega?

Pärast vooluvõrku ühendamist näitab ekraan vilkuvat 0.00. Hoidke all ok nuppu (või < ja > samaaegselt), kuni ilmub sümbol ja selle all olev täpp hakkab vilkuma. Seejärel kasutage < ja > nuppe 7 sekundi jooksul praeguse kellaaja määramiseks. Oodake umbes 7 sekundit, et seadistus salvestada.

Milline toidunõu sobib induktsioonkeetmiseks?

Töötavad ainult ferromagnetilise põhjaga toidunõud. Näiteks emailitud teras, malm ja spetsiaalne induktsiooniks mõeldud roostevaba teras. Tehke 'magnetitest': kui magnet püsib põhjas, sobib see. Vältige alumiiniumi, klaasi, portselani ja vaskpõhjaga toidunõusid.

Kuidas aktiveerida lapselukku?

Lapseluku sisse- või väljalülitamiseks puudutage ja hoidke sensorit 7 5 sekundit. Indikaatortuli 9 süttib, kui lapselukk on aktiivne. Lukk jääb sisse ka pärast seadme välja- ja sisselülitamist, kuid vooluvõrgust lahtiühendamine lähtestab selle.

Mida tähendab jääkkuumuse indikaator?

Pärast keedutsooni väljalülitamist näitab ekraan 'H', kui temperatuur on üle 60°C (põletusoht). Kui see on vahemikus 45°C kuni 60°C, näitab see 'h'. Alla 45°C indikaator kustub. Ärge puudutage tsooni, kui indikaator põleb.

Kuidas kasutada induktsioonpliidiplaadil booster funktsiooni?

Valige keedutsoon ja seadke kuumusastmeks 9. Seejärel puudutage uuesti sensorit '+'. Ekraan näitab 'P'. Booster töötab piiratud aja (10 minutit 210 mm/160 mm tsoonidel) ja naaseb seejärel automaatselt nimivõimsusele. Seda saab uuesti aktiveerida, kui vooluringid pole üle kuumenenud.

Kuidas puhastada ahju aurupuhastusfunktsiooni abil?

Valage 250 ml vett kaussi ja asetage see esimesele riiulile. Sulgege ahju uks. Seadke temperatuur 50°C ja funktsiooninupp põhjaküttekeha asendisse. Kuumutage umbes 30 minutit. Seejärel avage uks ja pühkige sisemus sooja vee ja pesuvahendiga niisutatud lapiga.

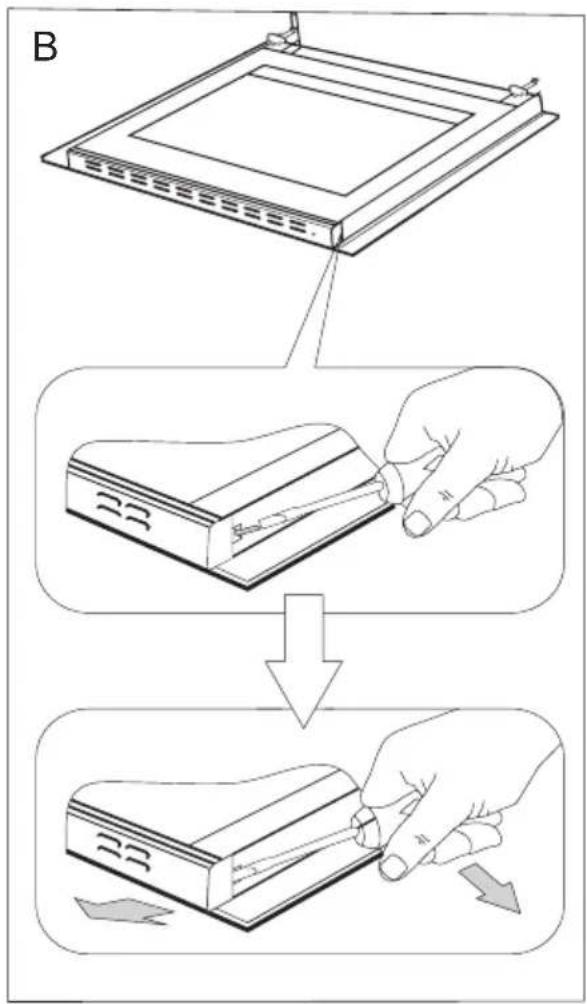

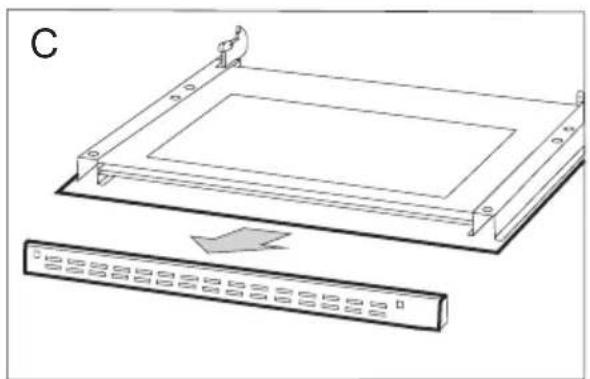

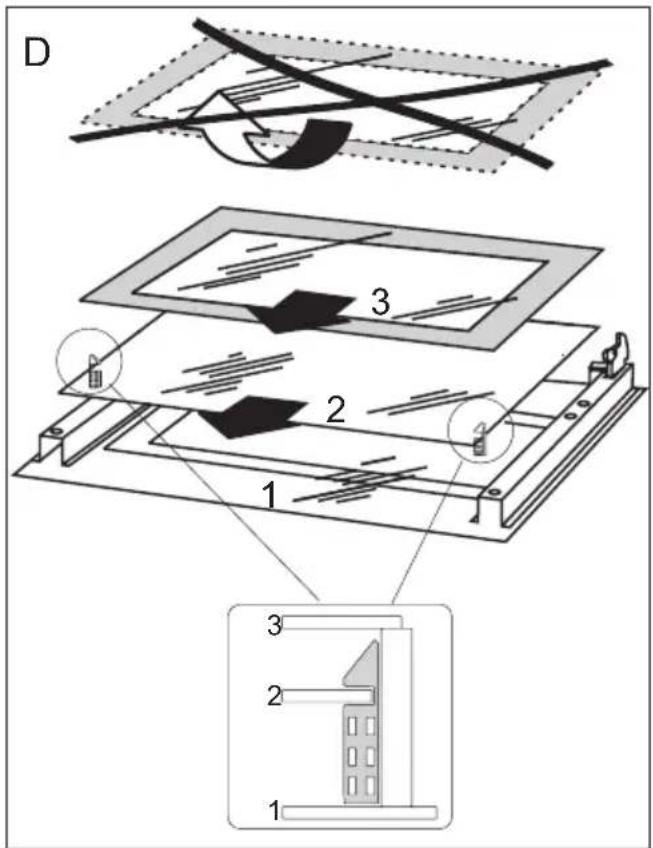

Kuidas eemaldada ahju uks puhastamiseks?

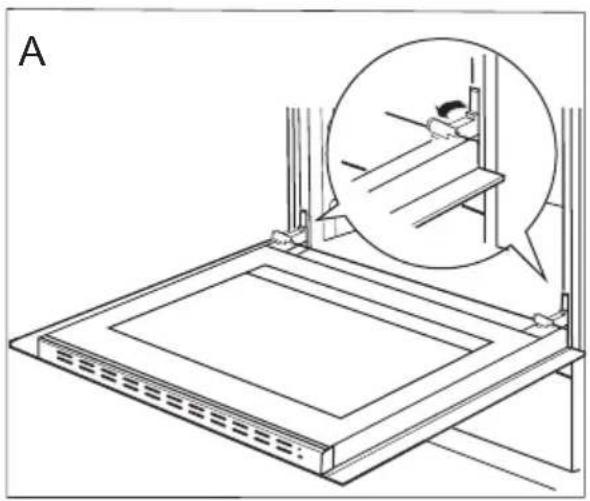

Avage uks täielikult. Kallutage hingede turvaklambrid üles (joonis A). Sulgege uks veidi, tõstke see üles ja tõmmake enda poole. Taaspaigaldamiseks asetage hinge sälgud eenditele ja sulgege uks; seejärel langetage turvaklambrid. Veenduge, et klambrid oleksid korralikult paigas, et vältida kahjustusi.

Mida teha, kui pliidiplaadi pind praguneb?

Lülitage seade viivitamatult välja ja ühendage vooluvõrgust lahti (või lülitage kaitselüliti välja). Ärge kasutage pliidiplaati. Võtke parandamiseks ühendust lähima teeninduskeskusega. Pragunenud pind võib põhjustada elektrilöögi.

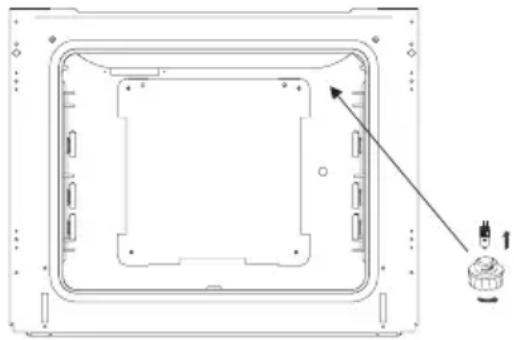

Kuidas vahetada ahju lambipirni?

Ühendage seade toiteallikast lahti. Eemaldage riiulid ja alused. Keerake lambi kate lahti, peske ja kuivatage see. Kasutage vana halogeenpirni (25W, 230V) eemaldamiseks lappi. Sisestage uus pirn, ilma seda otse sõrmedega puudutamata. Keerake kate tagasi.

Mida teha, kui seade ei tööta ja ekraan näitab 0.00?

Kontrollige majapidamise kaitsmekarbi sulanud kaitset. Kui kaitse on terve, võib seade olla vooluvõrgust lahti ühendatud või esines voolukatkestus. Lähtestage praegune kellaaeg programmeerijal, nagu juhendis kirjeldatud. Kui probleem püsib, võtke ühendust teenindusega.

KASUTUSJUHEND FCIW59209 Hansa

Hansa pliit kujutab endast äärmise lihtsuse ja ideaalse efektiivsuse kombinatsiooni. Kui olete käesoleva juhendi läbi lugenud, ei kujuta pliidi kasutamine Teile mingit probleemi.

Enne tehasest väljumist ja pakkimist teeb iga pliit läbi katsetused ohutustehnika ja toimimise alal.

Enne pliidi sisselülitamist palume Teid käesolev juhend hoolikalt läbi lugeda. Siintoodud juhiste järgimine võimaldab vältida vigu pliidi kasutamisel.

Hoidke käesolevat juhendit nii, et see oleks alati käepärast. Önnetusjuhtumite vältimiseks palume siintoodud juhiseid täpselt järgida.

Tähelepanu!

Pliiti võib kasutada alles pärast käesoleva kasutusjuhendiga tutvumist.

Pliit on ette nähtud kasutamiseks üksnes koduses majapidamises.

Valmistaja jätab endale õiguse teha toote juures muudatusi, mis ei mõjuta selle toimimist.

Tähelepanu. Seade ja selle osad lähevad kasutamise käigus kuumaks. Kütteelementide puudutamisel olge eriti ettevaatlikud. Lapsed alla 8 eluaastat tuleb hoida seadmest eemal, kui nad ei viibi pideva järelvalve all.

Käesolevat seadet tohivad kasutada üle 8 aastased lapsed ja füüsiliste, tunde- ja teadmishäiretega või kogemusteta ja teadmisteta isikud, kui see toimub järelvalve all ja on kooskõlas seadme kasutamisjuhendiga, mille on edastanud ohutuse eest vastutavad isikud. Pöörake tähelepanu sellele, et lapsed ei mängiks seadmega. Koristamist ja hooldustöid ei tohiks teha ilma järelvalveta lapsed.

Tähelepanu. Keetmine ilma rasva või õlita keeduplaadil võib olla ohtlik ja tekitada tulekahju.

KUNAGI ära kustuta tuld veega, vaid lülita seade välja ja kustuta seejärel tuli, kattes selle kaane või mittesüttiva te- kiga.

Tähelepanu. Tuleoht: ära paiguta asju keedupinnale.

Tähelepanu. Kui plaadi pind on mõranenud, tuleb toide välja lülitada, et vältida elektrilöögi ohtu.

Ei ole soovitatav metallist esemete - nugade, lusikate, ka- ante ja alumiiniumkile panemine plaadile, kuna nad võivad kuumeneda.

Pärast kasutamist lülita plaat regulaatoriga välja ja ära pööra tähelepanu nõudedetektori näidikule.

Kasutamisel seade kuumeneb. Põletuste vältimiseks ahju kasutamisel tuleb olla väga

ettevaatlik.

Ahju kasutamisel kuumenevad selle osad tugevasti. Soovitame lapsed ahjust eemale hoida.

Tähelepanu. Ärge kasutage karedaid puhastusvahendeid või teravaid metallesemeid ukseklaasi puhastamiseks, kuna nad võivad kriipida klaasi ja tekitada hiljem selle pragunemist.

Tähelepanu. Enne lambi vahetamist veenduge, et seade on välja lülitatud.

Köögi koristamiseks ei tohiks kasutada auruga puhastavaid seadmeid.

• Palume erilist tähelepanu pöörata läheduses viibivatele lastele. Otsene kokkupuude töötava pliidiga võib tähendada põletusohtu!
• Jälgige, et muu kodutehnika ning sellega seotud kaablid ei puutuks vastu kuuma ahju ega pliidiplaati, kuna elektrijuhtmete isolatsioon ei talu nii körget temperatuuri.
• Ärge jätke toiduvalmistamise ajal pliiti järelvalveta. Ülekuumenenud või pliidiplaadile sattunud öli või rasv võib kergesti süttida.
• Ei tohi lubada pliidiplaadi määrdumist või sinna keevate vedelike sattumist. Eriti ohtlik on suhkur, mis reageerib keraamilise pinnaga; see võib kaasa tuua pliidiplaadi parand matu kahjustuse. Kui midagi sattub pliidiplaadile, tuleb see sealt otsekohe eemaldada.
• Keelatud on asetada sisselülitatud kuumutusalale märja põhjaga nõusid, sest see võib põhjustada kuumutusala pöördumatuid kahjustusi (kõrvaldamatuid plekke).
• Kasutage toiduvalmistamisel tootja poolt soovitatud nõusid, mis sobivad keraamilise pliidiplaadiga.
• Kui avastate tõsised keraamilise pinna kahjustused (sügavad kriimud, praod või tükkide eraldumine), tuleb otsekohe lõpetada pliidi kasutamine ja pöörduda volitatud hooldus keskusse, et pliit saaks remonditud.
• Köigepealt asetage keedunõu pliidile ja alles siis lülitage kuumutusala sisse.
• Keelatud on kasutada teravate servadega keedunõusid, mis võivad kriimustada keraamilist pinda.
• Sisselülitatud ja nõuga katmata halogeenkuumutuselement võib nägemist kahjustada.
• Ärge asetage avatud ahjuuksele nõusid, mille kaal on üle 15 kg ja pliidiplaadile – 25 kg.
• Ärge asetage pliidi sahtlisse tuliseid (üle 75 °C) potte ega panne, ärge hoidke seal ker-gestisüttivaid esemeid.
• Defektset pliiti ei tohi kasutada. Pliiti tohib remontida üksnes pädev ja volitatud ekspert.
  • Törke tekkimisel tuleb pliit kohe välja lülitada ja vötta ühendust volitatud hoolduskeskusega.
• Elulisi funktsioone toetavate seadmetega (näiteks südame stimulaator, insuliini-pump või kuuldeaparaat) isikud peaksid kindlaks tegema, kas induktsioonplaat ei häiri nende seadete tööd (induktsioonplaadi töösagedus on 20-50 kHz).
• Järgige täpselt käesoleva kasutusjuhendi juhiseid ja soovitusi. Isikud, kes ei ole käesolevat kasutusjuhendit lugenud, ei tohi pliiti kasutada.
• Seade on möeldud üksnes toidu valmistamiseks. Seadme ebaotstarbekohane kasutamine (näit. ruumide kütmisel) vöib osutuda ohtlikuks.

Elektrienergiat kokku hoides ei säästeta üksnes raha, vaid ühtlasi keskkonda. Seega on elektrienergia kokkuhoid tähtis loodus-hoiualane ettevõtmine. Elektrienergia kokkuhoiuks anname järgmisi soovitusi:

- Sobivate toiduvalmistusnõude kasutamine.

Paksu tasase põhjaga potte kasutades võib kokku hoida kuni 30% elektrienergiat. Katke keedunõu kaanega – vastasel juhul suureneb energiatarbimine kuni 4 korda!

• Valige toiduvalmistusnõu põhja läbimõõt vastavuses kuumutusala läbimõõduga. Keedunõu läbimõõt ei tohi olla väiksem kuumutusala läbimõõdust.
• Hoidke kuumutusalade pinnad ja toiduvalmistusnõude põhjad puhtana.

Mustus takistab soojusülekannet; väga mustade nõude puhastamiseks tuleb kasutada tugevatoimelisi vahendeid, mis kahjustavad keskkonda.

- Ärge tõstke ilma vajaduseta potikaant ega avage ahjuust.

Lülitage pliit öigel ajal välja ja kasutage ära jääksoojus.

Pikemaajalise toiduvalmistamise puhul võib kuumutusala välja lülitada 5–10 minutit enne toiduvalmistamise lõppu. Sel viisil võime kokku hoida kuni 20% elektrienergiat.

- Kasutage praeahju ainult suurte toidukoguste valmistamiseks. Kui liha kaal on alla 1 kg, on seda õigem valmistada potis pliidiplaadil.

• Kasutage ära praeahju jääksoojus. Kui toiduvalmistamise aeg ületab 40 minutit, vöib praeahju välja lülitada 10 minutit enne toiduvalmistamise löppu. Tähelepanu! Taimeri kasutamisel seadke toiduvalmistamise aeg lühemaks.
• Sulgege ahjuuks korralikult. Määrdunud uksetihend aitab kaasa soojus-kadude tekkele. Puhastage uksetihend kohe pärast määrdumist.
• Ärge paigutage pliiti külmikute lähedusse. See suurendab elektrienergia ülemäärast tarbimist.

Pakend on ette nähtud sead- me kaitseks vigastuste eest transpordi ajal. Lahtipakkimisel palume hävitada pakendi nii, et see ei jääks keskkonda risustama. Me kasutame pakkimiseks

üksnes keskkonnale

kahjutuid materjale, need köik sobivad korduvkasutamiseks ning ongi vastavalt tähistatud.

Tähelepanu! Hoidke pakkematerjale (eriti polüetüleenkilet ja vahtplasti) lastele kättesaamatult.

Käibelt körvaldatud seadme käitlemine

Kui seade kõrvaldatakse käibelt, ei tohi seda heita tavalise olmeprügi hulka, vaid tuleb anda elektri- ja elektroonikaseadmete vastuvõtupunkti. Sellele viitab ka vastav tähis, mis asub sead mel, kasutusjuhendil või pakendil.

Külmiku ja selle pakendi juures kasutatud plastmaterjalid sobivad korduvkasutuseks vastavalt tähisele. Rakendades korduvkasutust, materjalide eraldamist jms aitate kaasa keskkonnahoiule.

Teavet vastuvõtupunktide asukoha kohta võite saada kohalikust omavalitsusest.

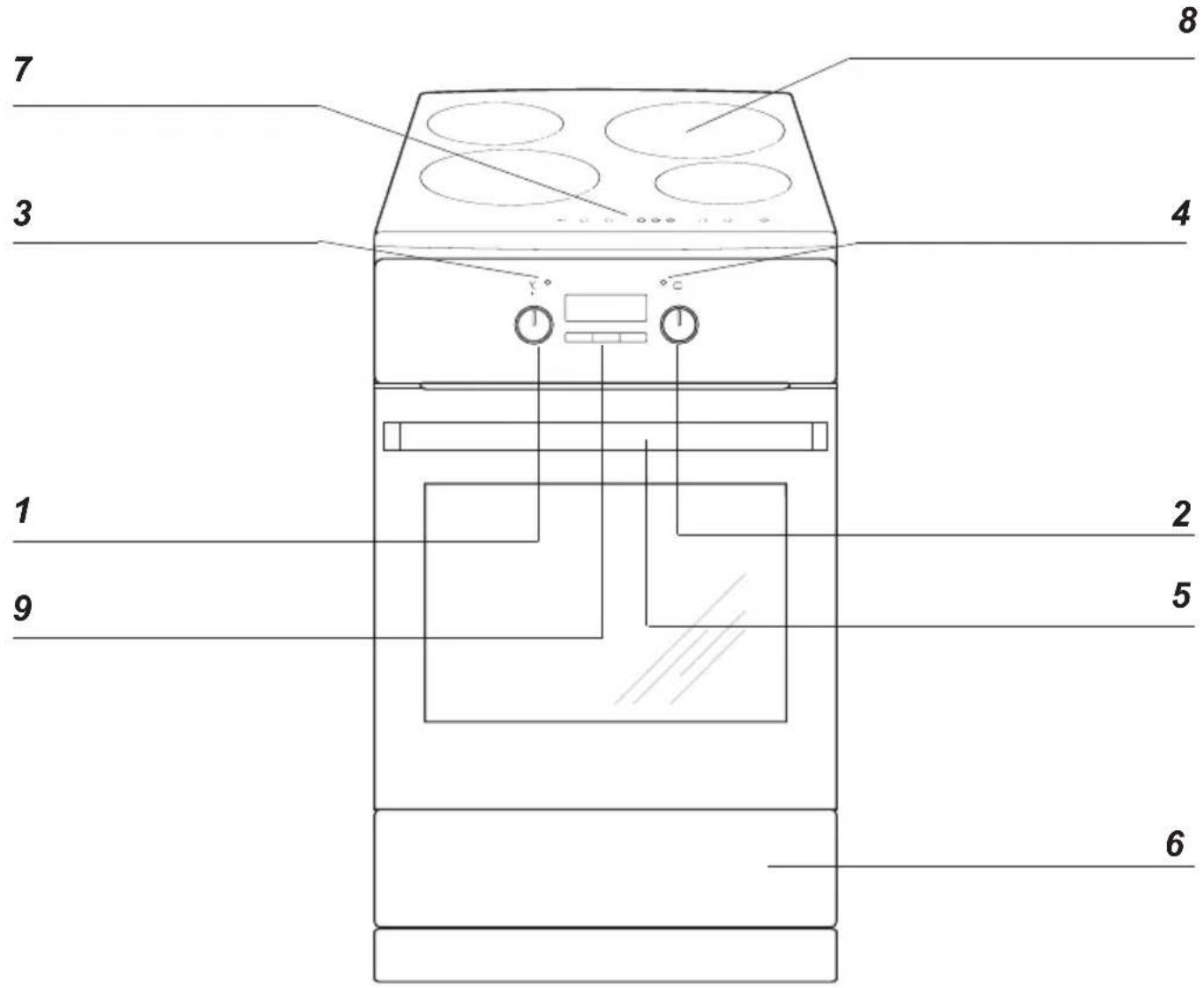

SEADME KIRJELDUS

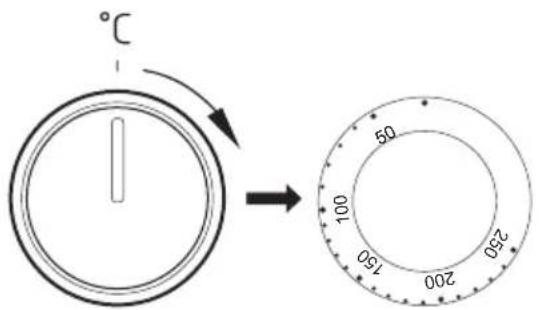

1 Ahju temperatuuriregulaatori nupp/

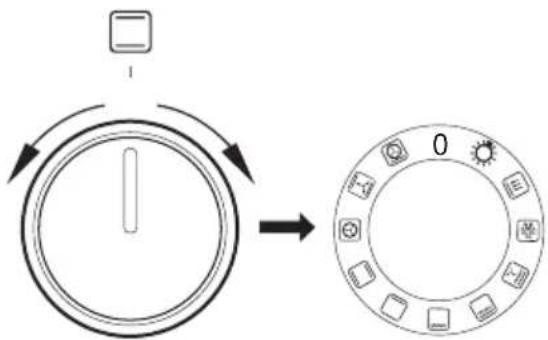

2, Ahju töörežiimi valiku lüliti
3 Termoregulaatori märgutuli L
4 Pliidi toitemärgutuli R
5 Praeahju ukse käepide
6 Hoiusahtel
7 Juhtimispaneel
8 Keraamiline induktsiooni pliidiplaat
9 Timer

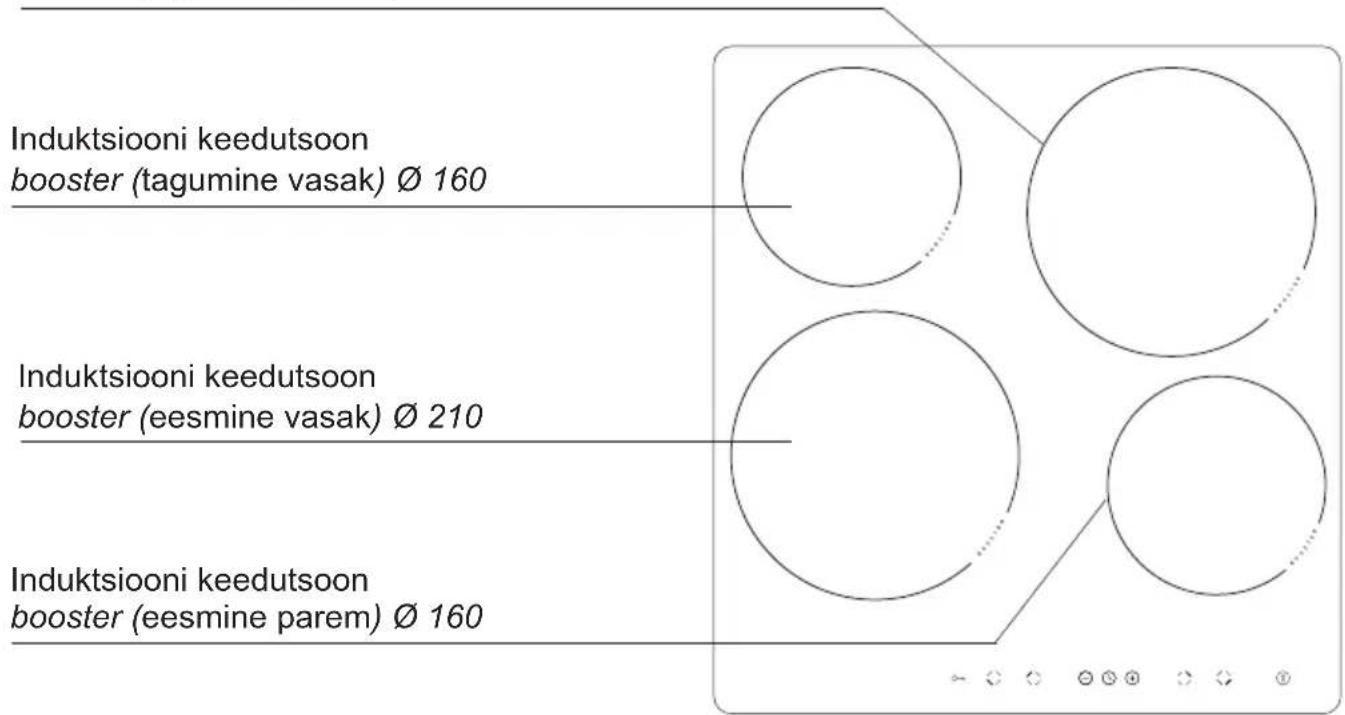

Induktsiooni keedutsoon booster (tagumine parem) ∅ 210


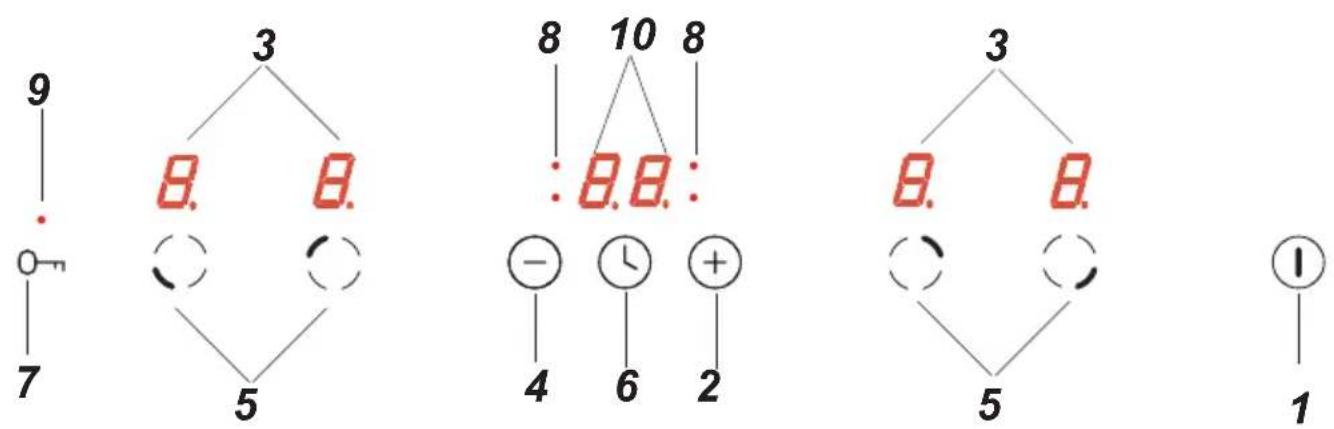

1. Plaati sisse/väljalülitav sensor
2. Sensor pluss
3. Keedutsooni näidik
4. Sensor miinus

5. Keeduväljade valiku sensor

6. Taimeri sensor

7. Võtme sensor
8. Kella indikaatortuli
9. Võtme sensori indikaatortuli
10. Taimeri näidik

Pliiditarvikute loetelu:

Grillvõre (kuivatusvõre)*

• Köök peab olema kuiv ja tuulutatav, ventilatsioon peab töötama korralikult ning köikidele pliidi juhtseadeldistele peab olema vaba juurdepääs.
• Köögimööbli kattematerjal ja selle paigaldamiseks kasutatud liim peavad taluma kuumutamist temperatuurini vähemalt 100 °C. Vastasel juhul võib pinnakate deformeeruda või lahti tulla.
• Ventilaator tuleb paigaldada vastavalt selle kasutusjuhendile.
• Enne kasutamise algust tuleb pliidiplaadi pind loodida horisontaaltasandis, see on väga oluline näiteks praadimise puhul. Selleks kasutage keeratavaaid seadejalgu, mille reguleerimiseks tuleb sahtel välja tömmata.

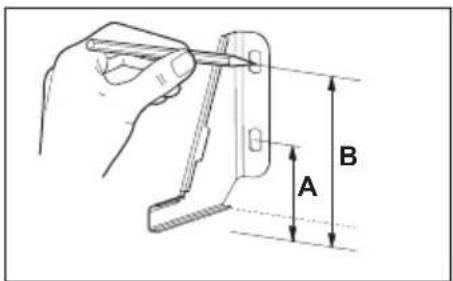

Pliidi ümberminekut takistava lukustuse paigaldamine.

Lukk paigaldatakse, et vältida pliidi ümberminekut. Tänu pliidi ümberkukkumist takistavale lukustusele ei ole lapsel võimalik näiteks ronida pliidi uksele ja põhjustada nii pliidi ümberminekut.

Pliit, körgus 850 mm

A=60 mm

B=103 mm

Pliit, körgus 900 mm

A=104 mm

B=147 mm

Ühendamine elektrivörku

Tähelepanu!

Pliidi võib elektrivõrku ühendada ainult vastavate oskuste ja volitustega elektrik. Pliidi muutmine või juhtmestiku ümbertegemine on keelatud.

Teave eksperdile

Pliit on toodetud kasutamiseks kolmefaasilises elektrivõrgus (400V 3N\~50 Hz). Kuumutusalade nimipinge on 230 V. Pliidi kohandamine kahefaasilise toiteallikaga (400V 2N\~50Hz) on võimalik ühendusriba klemmide abil, vastavalt sildades näidatud ühendusskeemile. Toitekaabel tuleb valida vastavalt tarbitavale nimivoolule. Pliidi otseühenduse puhul tuleb selle ahelasse ühendada avariilüliti, mille avatud kontaktide vahe on vähemalt 3 mm. Enne pliidi ühendamist elektrivõrku tuleb tutvuda andmesildil oleva teabega ja ühendusskeemiga.

Märkus!

Arvestage klemmplaadi ühenduste tegemisel vajadust ühendada tähisega ⏚ märgitud kontakti külge kaitseahel. Pliidi toiteahelas peab olema lüliti, mille abil on võimalik pliiti avariiolukorras välja lülitada.

Pliidi ühendamiseks elektrivõrku tutvuge hoolikalt andmesildil ja elektriskeemis toodud teabega.

Märkus!

Elektrimontöör peab pärast elektripliidi ühendamist kasutajale üle andma „Tunnistuse pliidi ühendamisest elektrivõrku“ (vastav vorm on lisatud garantiikirjale). Pliidi ebaõige ühendamine on ohtlik!

Tähelepanu! Kuumutusalade toitepinge on 230 V

Tähelepanu! Toitekaabli kinnitamiseks tuleb kasutada klambrit ⏚ PE

				Soovitav toitekaabli tüüp
1	400V 2N~50Hz võrgus, kahefaa-siline ühendus nulljuhtmega, sillad on ühendatud klemmidega 2-3 ja 4-5, faasijuhtmed on ühendatud klemmidega 1 ja 2-3, nulljuhe 4-5-ni, kaitsejuhe kuni ⏻.	2N~		H05VV-F4G2,5
2	400V 3N~50Hz võrgu juures kol-mefaasiline ühendus neutraalse juhtmega, sildasid ühendavad klemmid 4-5, faasijuhtmeid klem-mid 1, 2 ja 3, nulljuhe 4-5-ni, kait-seklemm kuni ⏻.	3N~		H05VV-F5G1,5
L1, L2, L3 - faasijuhtmed; N - nulltraat; PE - kaitsejuhe Ülaltoodud diagrammidel olevad nooled näitavad juhtmete ühendamise kohti.

• Eemaldage pakend, tühjendage sahtel, puhastage ahju sisemus ja pliidiplaat kaitse materjalidest.
• Võtke välja ja peske ahjutarvikud sooja veega, millele on lisatud nõudepesuvahendit. Lülitage sisse ventilatsioon või avage aken.
• Kuumutage ahju (temperatuuril 250 °C ca 30 min), pühkige puhtaks ja peske. Lülitage kuumutusalad sisse 4 minutiks ilma keedunõudeta.

Tähelepanu!

Elektrontaimeriga varustatud mude- litel ilmuvad pärast sisselülitamist näidikule vilkuvad nullid (0.00). Seadke paika jooksev kellaaeg (vt taimeri kasutusjuhendit) Jooksva aja seadistamine on vaja- lik, et ahi tööle hakkaks.

- Pliidi hooldamise puhul tuleb täpselt täita ohutusjuhiseid.

Enne esimest pliidiplaadi sisselülitamist

• Tuleb induktsioonplaat hoolikalt puhastada. Induktsioonplaat tuleks puhastada nii nagu klaaspindu,
• Esimese kasutamise käigus võivad ajutiselt erituda lõhnad, seepärast tuleks ruumis sisse lülitada ventilatsioon või avada aken,
• Seadet tuleb kasutada kooskõlas ohutusjuhistega.

Induktsioontsooni toimimine

Elektrigeneraator toidab seadmes paiknevat mähist. Mähis tekitab magnetvälja, mis kantakse edasi potile. Magnetväli põhjustab poti kuumenemist.

See süsteem eeldab nõude kasutamist, mille põhjad sobivad koostööks magnetväljaga.

Induktsioontehnoloogiat iseloomustavad põhiliselt kaks positiivset külge:

• soojust edastab ainult plaadil olev nõu, soojuse saab maksimaalselt ära kasutada,
• Ei esine soojusinertsi nähtust, kuna keetmine algab automaatselt nõu asetamisel plaadile ja lõpeb selle võtmisel plaadilt.

Induktsioonplaadi tavalise kasutamise käigus võib esineda erinevat liiki helisid, mis ei avalda mistahes mõju plaadi õigele tööle.

• Madala sagedusega vile. Heli tekib, kui nõu on tühi, kaob pärast vee valamist või toidu panemist potti.
• Kõrge sagedusega vile. Heli tekib nõudes, mis on valmistatud mitmest erinevate materjalide liikidest koosnevast kihist ja maksimaalse küttevõimsuse sisselülitamisel. Heli tugevneb ka siis, kui kasutatakse üheaegselt kahte või rohkem keeduvälja maksimaalse võimsuse juures. Heli kaob või ei ole nii intensiivne pärast võimsuse vähendamist.
• Krigisev heli. Heli tekib nõudes, mis on valmistatud mitmest erinevast materjalist koosnevast kihist. Heli intensiivsus sõltub keetmise viisist.
• Surisev heli. Heli põhjuseks on elektroonilisi süsteeme jahutava ventilaatori töö.

Helisid, mida on võimalik kuulda õige kasutamise käigus, põhjustab jahutava ventilaatori töö, nõu suurus ja materjal, millest nõud on valmistatud, toidukeetmise viis ja kuumutamise võimsus.

Need helid kujutavad endast loomulikku nähtust ega anna märku induktsioonplaadi tööhäiretest.

Kaitseseade:

Kui plaat on paigaldatud öieti ja seda kasutatakse vastavalt juhistele, on kaitseseade harva vajalik.

Ventilaator: kaitseb ja jahutav juht- ja toiteelemente. Ventilaator võib töötada kahel kiirusel, lülitudes sisse automaatselt. Ventilaator töötab, kui keeduväljad on aktiivsed ja töötab kuni elektroonilise süsteemi piisava jahtumiseni ka siis, kui plaat on välja lülitatud.

Transistor: Elektrooniliste elementide temperatuuri möödetakse pidevalt sondi abil. Kui soojus hädaohtlikult kasvab, vähendab süsteem automaatselt keedutsooni vöimsust vöi lülitab välja kuumenenud elektrooniliste elementide läheduses paiknevad keedutsoonid.

Potiandur: nõu olemasolu tuvastav andur võimaldab plaadi töö ja selle kuumenemise. Keedutsoonil olevad väikesed esemed (näiteks teelusikad, nuga, sörmus...) ei põhjusta plaadi sisselülitamist.

Poti olemasolu keedutsoonis tuvastav andur

Poti olemasolu keedutsoonis tuvastav andur on paigaldatud induktsioonväljadega plaatidesse. Plaadi töötamisel alustab või lõpetab potiandur automaatselt soojuse edastamise keedutsoonis nõu paigutamisel või eemaldamisel plaadilt. Sellega tagab ta energia kokkuhoiu.

• Kui keedutsooni kasutatakse koos sobiva nõuga, ilmub displeile soojusastme näidik.
• Induktsioonväli nõuab sobivate nõude kasutamist, millel on magnetilisest materjalist põhi (Tabel)

Kui keedutsoonis ei ole nõud või keedunõu ei ole sobiv, kuvatakse displeil sümbol. Keedutsoon ei lülitu sisse. Juhul kui 10 minuti jooksul andur ei avasta nõu olemasolu pliidil, pliid sisselülitamine tühistatakse.

Keedutsooni väljalülitamiseks tuleb see välja lülitada sensorjuhtimise abil, mitte ainult nõu võtmisega plaadilt.

Potiandur et toimi plaati sisse/väljalülitava sensorina.

Induktsioonplaat on varustatud sensoritega, mida saab juhtida sõrmega vastavat pinda puudutades.

Iga sensori funktsiooni muutust kinnitab helisignaal.

Tuleb tähelepanu pöörata sellele, et sisse- ja väljalülitamisel ja kuumusastme valikul vajutada ainult ühele sensorile. Samaaegsel vajutamisel mitmele sensorile (väljaarva-tud Taimer ja lukustus) süsteem eirab signaale, pikaajalisel vajutamisel aga edastab vea signaali.

Lülitage pärast kasutamise lõpetamist keedutsoonid välja regulaatoriga, ära jää ootama nõuanduri näitusid.

Nõude vastav kvaliteet on plaadi efektiivse töö põhitingimuseks.

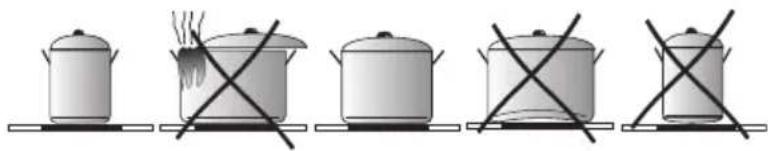

Nõude valik induktsioonplaadil keetmiseks

• Kasutage alati kõrgekvaliteetseid nõusid, ideaalselt sileda pinnaga: see hoiab ära liiga kuumade punktide tekke, kuhu toiduained võiksid keetmise ajal kinni jääda. Paksude metallseintega nõud ja pannid kindlustavad suurepärase soojusjaotuse.
• Pöörake tähelepanu sellele, et nõude põhjad oleksid kuivad: nõu täitmisel või külmkapist võetud nõu kasutamise juures tuleb enne plaadile panemist kontrollida, kas põhi on täielikult kuiv. See aitab vältida plaadipinna määrdumist.
• Nõule pandud kaas hoiab ära soojuskadu ja ühtlasi ka liigset energiakulu.
• Nõude sobivuse kinnitamiseks tuleb kontrollida, kas nõu põhi tömbab külge magneti.
• Optimaalse temperatuuri kontrolli kindlustamiseks induktsioonplaadi poolt peaks nõu põhi olema sile.
• Nõu nõgus või sissepressitud tootja firmamärgiga põhi omab negatiivset mõju temperatuuri kontrollimisele induktsioonplaadi poolt ja võib põhjustada nõude ülekuumenemist.
• Ärge kasutage vigastatud nõusid, näiteks liigse kuumuse mõjul deformeerunud põhjaga.
• Kui kasutate suuri nõusid ferromagneetilise põhjaga, mille läbimõõt on väiksem nõu koguläbimõõdust, kuumeneb üksnes nõu ferromagneetiline osa. See põhjustab olukorra, kus

ei ole võimalik soojuse ühtlane jaotus nõus. Ferromagneetilist ala nõu põhjal vähendavad seal paiknevad alumiiniumist ele- mendid, mille tõttu võib edastatud soojuse hulk olla väiksem. Või juhtuda, et tekivad probleemid nõu ära tunnetamisega pliidiplaadi poolt või plaat ei tunneta seda üldse. Nõu ferromagneetilise osa läbimõõt peab olema kohandatud keeduvälja suurusega, et tagada optimaalsed keedutulemused. Juhul, kui keeduväljal olevad nõud jäävad tunnetamata, soovitatakse proovida nõu kasutamist uuesti väiksema läbimõõduga keeduväljal.

Induktsioonpliidiga keetmisel tuleb kasutada ainult ferromagneetilise põhjaga nõusid, mis on valmistatud järgmistest materjalidest:

• emailitud teras
• malm
• spetsiaalsed roostevabast terasest nõud induktsioonplaadil keetmiseks.

Märgistusedkööginõudel		Kontrolli, kas toote etiketil on märgeselle koht, et potti saab kasutada in-duktsioonplaatidel keetmiseks.
	Kasuta magnetilisi nõusid (emailitud terasest, ro-ostevabast ferriitterasest, malmist), kontrolli, pannesmagneti nõu põhja külge (peab külge liibuma)
RoostevabaterasEi tuvasta	ta nõu kohalolekut
	Välja arvatud ferromagneetilisest terasest nõud
AlumiiniumEi tuvasta nõu	kohalolekut
Malm Väga efektiivne
	Tähelepanu: nõud võivad kriipida plaadipinda
EmailitudterasVäga efektiivne
	Soovitavad on sileda ja paksu põhjaga nõud
KlaasEi tuvasta nõu kohalolekut
PortselanEi tuvasta nõu kohalolekut
Vasest põhjaga nõudEi tuvasta nõu kohalolekut

Nõude mõõtmed.

• Parima keetmistulemuse saavutamiseks tuleb kasutada nõusid, mille põhja (ferromagnetilise osa) mõõtmed vastavad keeduvälja suurusele.
• Keeduväljast väiksema põhja läbimõõduga nõude kasutamine vähendab keeduvälja tõhusust ja pikendab keeduaega.
• Keeduväljadel on nõu avastamise alumine lävi, mis söltub nõu põhja ferromagnetilise osa läbimõõdust ja materjalist, millest nõud on toodetud. Ebasobiva nõu kasutamine võib põhjustada nõu mitteavastamist keeduvälja poolt.

Juhtimispaneel

• Pärast plaadi ühendamist toitevõrku kuvatakse hetkeks köik näiturid. Kütteplaat on kasutusvalmis.
• Kütteplaadil on elektroonilised sensorid, mille sisselülitamine toimub sörmega vajutades – vähemalt 1 sekundi.
• Iga sensori sisselülitamisega kaasneb helisignaal.

Ärge asetage esemeid sensorite pinnale (süsteem vöib seda käsitleda veana), sensorite pinnad tuleb hoida puhtana.

Kütteplaadi sisselülitamine

Sisse/välja lülitavat sensoril (1) tuleb hoida sörme vähemalt 1 sekundi. Kütteplaat on aktivee-ritud, kui köik näiturid (3) kuvavad numbrit „0”.

Juhul kui 10 sekundi jooksul ei lülitata sisse ühtegi sensorit, lülitub plaat välja.

Keedutsooni sisselülitamine

Pärast kütteplaadi sisselülitamist sensoriga (1) tuleb järgneva 10 sekundi jooksul sisse lülitada valitud keedutsoon (5).

1. Pärast valitud keeduvälja tähistava sensori puudutamist (5) süttib sellele väljale vastaval võimsuse taseme näidikul taustvalgusega number„0”.

2. Vajutades sensorile „+” (2) või sensorile „-” (4) seadistame soovitud kuumusastme.

Kui 10 sekundi jooksul pärast plaadi sisselülitamist ei vajutata ühelegi sensorile, ei lülitu keedutsoon sisse.

Keedutsoon on aktiveeritud, kui köik näiturid kuvavad numbrit või nulli, mis tähen-dab, et keedutsoon on valmis kuumusastme seadistusteks.

Induktsiooni keedutsooni võimsusastme seadistamine

Juhul, kui keeduvälja näidikul kuvatakse taustvalgusega (3) numbrit “0”, võite alustada soovitud keeduvõimsuse seadistamist sensoritega „+” (2) ja „-” (4).

Keedutsoonide väljalülitamine

• Keedutsoon peab olema aktiivne. Süttib küttevõimsuse taseme indikaator.
• Väljalülitamine toimub plaadi sisse/väljalülitamise sensorile vajutamisega või sensori (5) vajutamisega 3 sekundi kestel.

Kütteplaadi väljalülitamine

• Kütteplaat töötab, kui sisse on lülitatud vähemalt üks keedutsoon.
• Vajutades sisse/väljalülitamise sensorile (1), lülitame välja plaadi.

Kui keedutsoon on kuum, süttib keedutsooni indikaatoril (3) täht „H“- jääksoojuse sümbol.

Booster funktsioon „P“

Booster funktsioon põhineb keedutsooni ∅ 210 võimsuse suurendamisel - 2000W-lt 3000W-ni, keedutsooni ∅ 160 - 1200W-lt 1400W-ni.

Booster funktsiooni sisselülitamiseks tuleb valida keeduala, seadistada kuumuse tase „9“ ja vajutada uuesti sensorile „+” (2), funktsiooni valikust signaliseerib tähe „P“ süttimine keedu- tsooni indikaatoril.

Booster funktsiooni väljalülitamine toimub sensorile „-“ (4) vajutamisega aktiivsel keedualal või poti tõstmisel keedutsoonilt.

Booster funktsiooni kestus on keedutsooni ∅ 210 ja ∅ 160 puhul piiratud sen-sorpaneeliga 10 minutini. Pärast Booster funktsiooni automaatset väljalülitumist kuumutab keedutsoon edasi nimivõimsusega.

Booster funktsiooni võib uuesti sisse lülitada tingimusel, et elektrooniliste süsteemide temperatuuriandurid ja poolid seda lubavad.

Kui tõstate poti keedutsoonilt Booster funktsiooni toimimise ajal, on funktsioon edasi aktiivne ja selle kestvuse mõõtmine jätkub.

Keedutsooni (elektroonilise süsteemi või pooli) temperatuuri ületamisel Booster funktsiooni toimimise ajal lülitub Booster funktsioon välja automaatselt. Keedutsoon jätkab tööd algse võimsusega.

Booster funktsiooni juhtimine

Keedutsoonid on liidetud paarikaupa vertikaal- või ristisuunaliselt sõltuvalt mudelist. Koguvõimsus on nende paaride raames jagatud.

Booster funktsiooni aktiveerimine mölemale keedutsoonile põhjustaks mak-simaalse võimaliku võimsuse ületamist. Sellisel juhul alandatakse esimese aktiveeritud keedutsooni võimsus võimalikult kõrge tasemeni.

Lukustamise funktsioon

Lukustamise funktsioon on vajalik selleks, et kaitsta kütteplaati juhusliku aktiveerimise eest laste poolt, plaadi sisselülitamine on võimalik alles pärast luku väljalülitamist.

Lukustamise funktsiooni kasutamine on võimalik nii sisse- kui väljalülitatud plaadi korral.

Lukustamise funktsiooni sisse- ja väljalülitamine

Plaadi lukustamise funktsiooni sisse- ja väljalülitamine on võimalik sensoriga (7), mida tu- leb hoida 5 minuti kestel. Lukustamise funktsiooni aktiveerumist signaliseerib indikaatortule (9) süttimine.

Plaat on lukustatud kuni luku väljalülitamiseni, isegi kui plaadi paneeli sisse ja välja lülitada. Plaadi võtmine toitevõrgust põhjustab plaadi lukustuse väljalülitumise.

Jääksoojuse indikaator

Pärast keetmise lõpetamist püsib keraamilises klaasis soojusenergia, mida nimetatakse jääksoojuseks. Jääksoojuse näidiku kuvamine toimub kahes etapis. Pärast keedutsooni või kogu seadme välja lülitamist, juhul kui temperatuur ületab 60°C, kuvatakse vastaval displeil tähte „H”. Jääksoojuse näidikut kuvatakse nii kaua, kui kaua keedutsooni temperatuur ületab 60°C. Temperatuuride vahemikus 45°C kuni 60°C kuvatakse displeil tähte „h”, mis sümboli-seerib madalat jääksoojust. Kui temperatuur langeb alla 45°C, siis jääksoojuse näidik kustub.

Kui jääksoojuse näidik on aktiivne, ärge puudutage keedutsooni põletusohu tõttu ega pange sinna peale soojustundlikke ese-meid!

Toite katkemisel jääksoojuse indikaator „H“ ei põle. Sellest hoolimata võivad keedutsooni olla veel kuumad!

Tööaja piiramine

Töö efektiivsuse töstmiseks on induktsioon- plaat varustatud tööaja piiramise funktsioon- niga iga keedutsooni jaoks. Maksimaalne tööaeg arvestatakse vastavalt viimasena valitud küttevõimsuse astmele.

Kui me ei muuda pikema aja jooksul (vaata tabelit) võimsusastet, siis vastav keedutsoon lülitub automaatselt välja ja aktiveerub jääksoojuse näidik. Võime igal hetkel sisse lülitada ja kasutada üksikuid keedutsoone vastavalt kasutamisjuhendile.

Kütmisvõimsu-se aste	Maksimaalne tööaeg tundides
U	8
1	8
2	8
3	5
4	5
5	5
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Lisavõimsusega automaatse kuumutamise funktsioon

• Valitud keeduväli tuleb aktiveerida sen-soriga (5)
• Seejärel tuleb sensoritega „+” (2) ja „-” (4) seadistada võimsuse tase vahemikus 1-8 ning vajutada uuesti sensorile (5)
• Displeil kuvatakse vaheldumisi seadista-tud võimsuse numbrit ja tähte A.

Pärast lisavõimsusega kuumutamise aega lülitub keedutsoon automaatselt ümber valitud võimsuse astmele, mis jääb nähtavaks ka indikaatoril.

Küttevõimsuseaste	Automaatse lisa-võimsusega kuu-mutamise kestvus (minutites)
	-
1 0,8
2 1,2
3 2,3
4 3,5
5 4,4
6 7,2
7	2
8 3,2

Kui võtate nõu keedutsoonilt ja panete selle uuesti plaadile enne automaatse kiire kuumutamise funktsiooni kestvuse lõppu, jääb see funktsioon aktiivseks.

Taimeri funktsioon

Taimer lihtsustab keetmisprotsessi tänu keedutsoonide tööaja seadistamisele. Taimerit võib kasutada ka alarmkellana.

Taimeri sisselülitamine

Taimer lihtsustab keetmisprotsessi tänu keedutsoonide tööaja seadistamisele. Taimerit võib kasutada ka alarmkellana.

• Sensoriga (5) valime soovitud keedutsooni. Kuvatakse numbrit „0”.
• Sensorite „+” (2) või „-” (4) tuleb seadistada soovitud võimsusaste 19-ni.
• Seejärel tuleb 10 sekundi jooksul aktiveerida kell, vajutades sensorile (6).
• Sensori „+” (2) või „-” (4) abil seadistame soovitud keetmisaja (01 kuni 99 minutini).
• Kella displei juures süttib indikaatortuli (8), mis vastab antud keeduväljale.

Kõik keedutsoonid võivad korraga töötada taimeri abil seadistatud aja režiimis.

Juhul, kui kella displeil on seadistatud rohkem kui üks aeg, kuvatakse lühimat seadistatud aega. Seda signaliseerib täiendavalt vilkuv indikaatortuli (8).

Seadistatud tööaja muutmine

Igal keetmise hetkel vöib seadistatud tööaega muuta

• Sensoriga (5) valime soovitud keedutsooni. Vaheldumisi kuvatakse küttevõimsuse taset.
• Seejärel tuleb 10 sekundi jooksul aktiveerida kell, vajutades sensorile (6).
• Sensori „+” (2) või sensori „-” (4) abil seadistame uue tööaja.

Tööaja kontrollimine

Keetmine lõpuni jäävat aega on võimalik igal hetkel kontrollida, vajutades kella sensorile (6). Antud keeduväljaga seotud aktiveeritud kellaaega signaliseeritakse vilkuva indikaatortulega (8).

Taimeri väljalülitamine

Pärast seadistatud tööaja möödumist lülitub sisse helisignaal, mille saab välja lülitada suvalisele sensorile vajutades. Helisignaal lülitub välja automaatselt 2 minuti möödudes.

Kui on vajalik taimeri varasem väljalülitamine:

• Aktiveerime sensoriga (5) keedutsooni. Võimsusastme number hakkab selgemalt põlema.
• Seejärel vajutage sensorile (6), hoides seda 3 sekundit või vahetage taimeri aega sensoritega „+” (2) ja „-” (4) väärtuseni „00”

Taimer alarmkellana

Taimerit võib kasutada alarmkellana juhul, kui keedutsoonide tööaeg ei ole eelnevalt sea-distatud.

Alarmkella sisselülitamine

Kui pliidiplaat on välja lülitatud:

• Vajutades plaadi sisse/väljalülitamise sensorile (1), lülitame plaadi sisse.
• Seejärel tuleb aktiveerida (6) taimer sensoriga.
• Sensorite „+” (2) või „-” (4) abil tuleb seadistada alarmkella aeg.

Alarmkella väljalülitamine

Pärast seadistatud aja möödumist lülitub sisse pidev helisignaal, mille võib välja lülitada suvalisele sensorile vajutades. Võib ka oodata, kuni see lülitub automaatselt välja pärast 2 minuti möödumist.

Kui tekib alarmi varasema väljalülitamise vajadus:

• Vajutage sensorile (6), hoides seda 3 sekundit või muutke taimeri seadistusi sensoritega „+” (2) ja „-” (4) kuni väärtuseni „00”
• Kui taimer on aktiveeritud alarmkellana, et tööta ta keeduaega programmeeriva taimerina.

Taimeri funktsioon kustutatakse hetkel, kui aktiveeritakse kella funktsioon.

Soojendamise funktsioon

Soojendamise funktsioon aitab säilitada valmistatud toidu soojust keedutsoonil. Valitud keedu- tsoon on lülitatud madalale kuumutamisvõimsusele. Keedutsooni võimsust juhib toidu soojen- damise funktsioon, kusjuures toidu temperatuur on umbes 65°C. Tänu sellele ei muutu sooja, valmis toidu maitseomadused ja toit ei jää poti põhja külge. Seda funktsiooni võib kasutada või, šokolaadi jms. sulatamiseks.

Funktsiooni öigeks kasutamiseks on vaja kasutada vastavat lameda põhjaga potti, et keeduväljal paiknev sensor mõõdaks poti temperatuuri täpselt.

Toidu soojendamise funktsiooni võib aktiveerida igal keedutsoonil.

Mikrobioloogilistel näidustustel ei soovitata liiga pikka toidu hoidmist soojas, seetõttu lülitub juhtimispaneel välja pärast 2 tunni möödumist.

Soojendamise funktsioon on seadistatud lisavõimsusena, võimsuse „0 1“ vahel ja il- mub ekraanile sümbolina „U“

Soojendamise funktsiooni sisselülitamine toimub samamoodi, kui kirjeldati punktis

„Keedutsooni sisselülitamine“

Soojendamise funtsiooni väljalülitamine toimub nii, nagu seda kirjeldati punktis

„Kütteväljade väljalülitamine“.

Programmaatori töö

ok - töörežiimi valiku nupp

• Pluss nupp
  < - Miinus nupp
• töövalmiduse sümbol
• taimeri sümbol
• töö kestuse sümbol

Jooksva aja seadistamine

Pärast võrku lülitamist või uuesti aktiveeri-mist peale voolukatkestust, kuvab ekraan vilkuvat 0.00,

• vajuta ja hoia all nuppuk (või sama-aegselt nuppe < / >) kuni ekraanile ilmub sümbol , sümboli all olev punkt vilgub,
• 7 sekundi jooksul määrake hetke aeg, kasutades nuppusid </ / >.

Pärast u. 7 sek möödumist alates aja seadistamisest salvestatakse muudetud andmed ja sümboli järel olev punkt lakkab vilkumast. Aja korrigeerimist saab teha ka hiljem, vajutades samal ajal nuppusid < / > samas kui sümboli all olev punkt vilgub, saate hetke aega parandada.

Tähelepanu!

Ahju saab käivitada pärast sümboli 📄 ilmu-mist ekraanile.

Alarmkell

Taimerit saab aktiveerida igal ajal, söltumata programmeerija teiste funktsioonide olekust. Ajavahemik on 1 minut kuni 23 tundi ja 59 minutit.

Taimeri seadistamiseks tuleb:

● vajutage nuppuok, ekraanil vilgub sümbol 🔒:
- määrake minutid nuppudega < / > ekraanil kuvatakse määratud minuti kestus ja aktiivne tööfunktsioon 📁 pärast määratud aja möödumist kostub helisignaal ja vilgub 🔒
- helisignaali väljalülitamiseks puudutage ja hoidke all nuppu ok või puudutage ja hoidke samal ajal all nuppe </>, sümbol kustub ja ekraanil kuvatakse hetke kellaaega.

Tähelepanu!

Juhul, kui helisignaali ei lülitata välja käsitsi, lülitub see välja automaatselt pärast umbes 7 minutit.

Töö kestus

Kui ahi on ettenähtud ajal välja lülitatud, tuleks:

• küpsetusaja funktsiooni aktiveerimiseks seadke ahju funktsioonide nupp enda valitud funktsioonile ja temperatuurinupp sobivale temperatuurile.,
  ● vajutage nuppu ok kuni ekraanile ilmub korraks dur ja sümbol hakkab vilkuma,
• määrake soovitud tööaeg nuppudega </ / >, vahemikus 1 minut kuni 10 tundi.

Määratud aeg seadistatakse mällu umbes 7 sekundi pärast, näidikul kuvatakse uuesti kellaaeg, kui sümbol põleb.

Pärast määratud aja möödumist lülitub ahi automaatselt välja, kostub helisignaal, ja sümbol |→| hakkab vilkuma,

• seadke ahju funktsiooni nupud ja temperatuuri regulaator väljalülitatud asendisse,
• helisignaali väljalülitamiseks puudutage ja hoidke all nuppu ok või puudutage ja hoidke samal ajal all nuppe </>, sümbol kustub ja ekraanil kuvatakse hetke kellaaega.

Seadete kustutamine

Taimeri või töö kestuse saate igal ajal lähtestada.

- töö kestuse sätete tühistamiseks puudutage samaaegselt nuppe </ / >.

• nupuga ok valige taimeri funktsioon,
  ● vajutades uuesti nuppe < / >,

• samaaegselt vajutades nuppe < / >,
• nupuga ok valige funktsioon ton, ekraan vilgub:
• nuppudega < / > valige sobiv toon: vahemikus 1 kuni 3 nuppudega > vahemikus 3 kuni 1 nuppudega < .

Ekraani heleduse muutmine

Ekraani heledust on võimalik muuta vahemikus 1 kuni 9, kus 1 on tumedam ja 9 on heledam. Sisestatud väärtus kehtib siis, kui kell on passiivne (st kasutaja pole puudutanud ühtegi nuppu) nuppudega vähemalt 7 sekundit).

Ekraani heledust saab muuta järgmiselt:

● vajutage samaaegselt nuppe < / >,
- nupuga ok valige funktsioon bri (esimene vajutus viib teid funktsiooni juurde ton, järgmine bri).
- nuppudega < / > valige sobiv heledus: vahemikus 1 kuni 9 nuppudega > vahemikus 9 kuni 1 nuppudega < .

Tähelepanu!

Kui kell on aktiivne (st kasutaja on vajutanud nuppu viimase 7 sekundi jooksul) on ekraani heledus maksimaalne.

Öine režiim

Kellaaegadel 22.00 kuni 6.00 väheneb ekraani heledus automaatselt.

Sundkonvektsiooniga praeahi

Sundkonvektsiooniga praeahi (konvektsioon ja röngasküttekeha)

Ahjul on lisaks ülemisele ja alumisele küttekehale veel röngasküttekeha. Ahju juhtimine toimub juhtnupu keeramisega vajaliku funkt-siooni kohale, ning temperatuuri reguleeri-misnupu keeramisega vajaliku temperatuuri kohale.

ning temperatuuri reguleerimisnupu keeramisega vajaliku temperatuuri kohale.

Tähelepanu! Ahju küttekeha sisselülitumine mis tahes funktsioonis toimub alles pärast temperatuuri valikut.

0 nulli seadistus

Ahju sisevalgustus

Selles asendis on ahjuvalgustus sisse lülitatud. Seda võib vaja minna näiteks ahju pesemisel.

Kiire kuumutamine

Sisse tuleb lülitada ülemine küttekeha, grill ja ventilaator. Rakendatakse ahju eelkuumutamiseks.

Sulatamine

Sisse tuleb lülitada ainult ventilaator, küttekehasid kasutamata.

Turbo-grill ja konvektsioon

Selles asendis töötavad grillküttekeha, ülemine küttekeha ja ventilaator. Praktiliselt kuumeneb toit sel puhul ühtlasemalt, mis parendab selle maitseomadusi. Turbo-grillimine toimub suletud ahjuuksega.

Turbo-grill (Grill ja ülemine küttekeha)

Funktsiooni „turbogrill” puhul on lisaks grillkütttekehale sisse lülitatud ka ülemine küttekeha. Selle tulemusena saavutatakse ahju ülatsoonis körgem temperatuur, mille tulemusena toit pruunistub. Kasutatakse ka

Ahju väljalüntamisers keeralanse orleniad

Grill

Funktsiooninupp on grillvarda tähise juures.

Altkuumutus

Selles asendis töötab ainult alumine küttekeha. Kasutatakse toote põhja küpsetamiseks.

Sellises nuppude asendis toimub ahju kuumenemine standardsel viisil.

Konvektsioon

Funktsiooninupu keeramisega sel-lesse asendisse töötavad rõngasküttekeha (asub ahju tagaseinas) ja ventilaator, mis asub rõngasküttekeha keskel. Selline kuumutusmeetod lubab ühtlaselt kuumutada ahjus asetsevaid tooteid.

Sellisel meetodil on järgmised eelised:

• Ahju kiirem ülessoojenemine ja eelsoojendamise vajaduse puudumine
• Võimalus küpsetada kahel tasandil korraga
• Lihatoodetest ei jookse rasv ja mahl vii kergesti välja, mis paremini säilitab nende maitseomadusi.
  • Ahjukamber ei määrdu nii kergesti.

Konvektsioon, pealt- ja altkuumutus

Selles asendis toimib funktsioon „pirukas“. Standardne kuumutus + ventilaator.

Konvektsioon ja altkuumutus

Sellel juhul on sisse lülitatud alumine küttekeha, mille tulemusena toode kuumeneb eelistatult altpoolt, kuid kuumus levib ka ahju ülejäänud osadesse.

Ahju sisselülitamisel süttivad kaks märgutuld R ja L. R märgutule süttimine teavitab ahju sisselülitamisest. L märgutule kustumine teavitab kasutajat, et ahjus on saavutatud soovitud temperatuur. Kui retsept soovitab asetada toidu eelkuumutatud ahju, tuleb seda teha mitte enne L märgutule esimest kustumist. Toiduvalmistamise käigus L märgutuli süttib ja kustub perioodiliselt (ahju temperatuuri hoidmine).

R märgutuli võib põleda ka ahjusisevalgustuse asendis.

Ahju kasutamine

Toidu praadimine toimub infrapunakiirguse möjul, mida kiirgab grillküttekeha.

Ahju sisselülitamiseks on vaja:

• Seada ahju funktsiooninupp asendisse, mis on tähistatud
• Kuumutada ahju 5 minuti vältel suletud ahjuuksega.
• Asetada ahju vastavale tasandile plaat ettevalmistatud tootega. Grillimise puhul asetage grillitava toote alla ahjupann tilkuva rasva püüdmiseks.
• Kinnitage juhtpaneeli nuppude kait-seekraan ja sulgege ahjuuks.

Funktsiooni puhul „grill“ ja „turbogrill“ seadke temperatuur tasemele 210°C (200°C*), funktsiooni „konvektsioon ja grill“ puhul aga tasemele 190 °C.

*2 klaaspaneeliga ahjuuks

Tähelepanu!

Pruunistamist viige läbi avatud ahjuuksega, paigaldanud juhtnuppu-dele eelnevalt kaitseekraani. Suletud uksega grillimine on lubatud vaid asendis „konvektsioon ja grill“.

Ahju kasutamisel kuumenevad selle osad tugevasti. Soovitame lapsed ahjust eemale hoida.

Küpsetamine

• Soovitame kasutada küpsetamiseks ahjuplaate, mis on ajutarvikute hulgas.
• Küpsetamiseks võib kasutada ka teisi tööstuslikke ahjuplaate ja –vorme, mis sobivad ahjujuhikutega. Soovitame kasutada tumedaid ahjuplaate, sest need juhivad paremini soojust ja lühendavad toiduvalmistusaega.
• Me ei soovita kasutada heledaid ega läikiva pinnaga plaate ja vorme, sest tavalisel kuumutusmeetodil (pealt- ja altkuumutus) jääb tainas altpoolt küpsemata.
• Rõngasküttekeha kasutamisel pole ahju eelsoojendamine vajalik. Muude režiimide juures on vaja ahi enne toiduvalmistamist ette soojendada.
• Enne küpsetise väljavõtmist ahjust kontrollige seda tikuga (tikk peab jääma puhtaks ja kuivaks).
• Soovitame jätta küpsetise ahju veel 5 minutiks pärast ahju väljalülit mist.
• Tsirkulatsioonimeetodi kasutamisel vajalik küpsetustemperatuur on 20-30 kraadi mada-lam, kui tavalise meetodi kasutamisel (pealt- ja altkuumutusega).
• Tabelites toodud andmeid võib muuta, vastavalt Teie kogemusele ja maitsele.
• Kui kokaraamatus toodud andmed erinevad oluliselt siintoodud soovitustest, palume eelistada siintoodud teavet.

Liha grillimine

• Kasutage ahju ainult lihakoguste valmistamiseks, mis on suuremad kui 1 kg. Väiksemaid koguseid soovitame valmistada gaasipliidi abil.
• Liha küpsetamiseks soovitame kasutada kuumuskindlaid sangadega varust tud nõusid.
• Liha grillimisel restil või vardas asetage esimesele tasandile ahjupann rasva kogumisest, kuhu valage veidi vett.
• Liha küpsetamise käigus tuleb vähemalt kord pöörata sellel teine külg; kastke küpse-misprotsessi ajal järjekindlalt liha sealt eraldunud mahlaga või tulise soolveega; külma veega kastmist ei soovitata.

TOIDUVALMISTAMINE PLIIDIL - PRAKTILISED NÕUANDED

Sundõhuringlusega ahi (õhuringluse küttekeha + ventilaator)

Toidu küpsetus-viis	Ahju funktsioon	Temperatuur ( °C)	Taset Kestus [min]
Keeks		160 - 200 2 - 3	30 - 50
Pirukas/ keeks 160 - 170		1)	3 25 - 40	2)
Pirukas/ keeks 155 - 170		1)	3 25 - 40	2)
Pitsa 200 - 230		1)	2 - 3 15 - 25
Kalad 210 - 220 2 45
Kalad		160 - 180 2 - 3	45 - 60
Kalad		190 2 - 3 60	- 70
Vorstikeste		210 (200*) 4 14	- 18
Veiseliha	[OGY7]	225 - 250 2 120	- 150
Veiseliha		160 - 180 2 120	- 160
Sealiha		160 - 230 2	90 - 120
Sealiha		160 - 190 2	90 - 120
Kanaliha		180 - 190 2 70	- 90
Kanaliha		160 - 180 2 45	- 60
Kanaliha		175 - 190 2 60	- 70
Köögiviljad		190 - 210 2 40	- 50
Köögiviljad		170 - 190 3 40	- 50

* 2 klaasipoolega ahjuuks

Ajad on kehtivad, kui ei ole märgitud teisiti kuumutamata ahjule. Kuumutatud ahju korral tuleb eelpool toodud aegu lühendada umbes 5-10 minuti võrra.

1) Kuumuta tühja ahju

2) Toodud ajad puudutavad väikestest küpsetusvormides küpsetisi

Tähelepanu: Tabelis toodud temperatuurid on hinnangulised ja neid võib muuta lähtudes isiklikust ko-gemusest ja eelistustest.

Puhtuse hoidmine ning öige kasutamine aitavad kaasa seadme häireteta tööle ja tööea pikenemisele.

Enne puhastamise algust tuleb pliit elektrisüsteemist välja lülitada, keerates köik nupud asendisse „●”/ „0”. Samuti tuleb oodata, kuni pliit jahtub.

Puhastamine iga kasutuskorra järel

• Väikesed kinnipõlemata plekid ee aldage niiske pehme lapi või käsnaga puhastusvahendit kasutamata. Nõudepesuvahend võib jätta pinnale sinaka helgiga laigud. Need plekid on üsna püsivad ja nende eemaldamine on raske isegi spetsiaalse puhastusvahendi abil.
• Tugevalt kinnikuivanud mustus tuleb eemaldada terava kaabitsa abil. Pärast seda pühkige pinda niiske lapiga.

Plekkide eemaldamine

• Heledaid helkivaid plekke (tekkinud alumiiniumnõudest) võib eemaldada spetsiaalse vahendi abil külma plaadi puhul. Lubjasetteplekke (näit. vee aurustumise tagajärjel) saab kõrvaldada äädika või spetsiaalse vahendi abil.
• Suhkrust ja magusatest ainetest ning plastmassi ja alumiiniumfooliumi sulamisel tekkinud plekkide eemaldamiseks ärge lülitage vastavat kuumutusala välja, vaid eemaldage plekk võimalikult kiiresti kuumas olekus terava kaabitsa abil. Pärast mustuse kõrvaldamist lülitage kuumutusala välja ning puhastage vastav ala lõpuni pärast jahtumist spetsiaalse vahendi abil.

Eriotstarbelised puhastusvahendid leiate kaubamajades, spetsialiseeritud elektrote nikakauplustes, sanitaar- ja hügieenitarvete kauplustes ja köögisisustussalongides.

Teravad kaabitsad on müügil käsitöövahendite, ehitustööriistade ja maal- ritarvikute kauplustes.

Praeahi

• Puhastage praeahju iga kasutamiskorra järel. Lülitage sel puhul sisse ahju sisevalgustus, mis lubab puhastatavaid pindu paremini vaadelda.
• Ahjukambrit võib pesta ainult sooja veega, kuhu on lisatud veidi nõudepesuvahendit.

• Auruga puhastamine – Steam Clean:

• annusesse, mis on paigutatud ahju sisse esimesele tasandile altpoolt vöttes, sisse valada 0,25 l vett (1 klaasi täis),

• sulgeda ahju uks,
• temperatuuri pöördenupp fikseerida positsioonil 50°C, ja pöördenupp funkt-siooniga alumine küttekeha määrata asendisse
  -üles soojendada ahju kambrit umbes 30 minuti ulatuses,
• peale mainitud protsessi lõpetamist avada ahju uks, kambri sisepinnad üle tõmmata švammiga või puhastus lapiga ning järgnevalt läbipesta sooja veega koos kerge pesuvahendiga.

Tähelepanu! Pärast aurupesu võib niiskus kondenseeruda ahju siseosades tilkade kujul.

- Kuivatage ahju sisemus pärast auru-pesu iseäranis hoolikalt.

Ahju valgustava halogeenpirni vahetamine

Et välistada elektrilöögi võimalust, tuleb enne pirni vahetamist kontrollida, et sea-de oleks välja lülitatud.

• Keerake köik nupud asendisse „•” / „0” ja lülitage seade elektrivõrgust välja.
• Keera välja ja pese lambi kuppel, pida- des meeles, et see kuivaks hõõruda.
• Võta välja halogeenpirn seda allapoole lükates, kasutades selleks lappi või pa- berit, vajadusel vaheta pirn uue vastu G9

-pinge 230V

-võimsus 25W

• Paiguta halogeenpirn täpselt pinnipesasse.
  • Keera kinni lambi kuppel.

Ahju valgustus joonis

Tähelepanu!

Ärge kasutage klaaspindade puhas-tamiseks

abrasiivseid puhastusvahendeid.

HOOLDUS JA PESEMINE

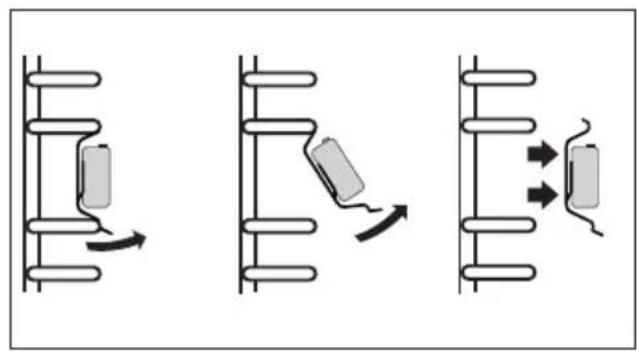

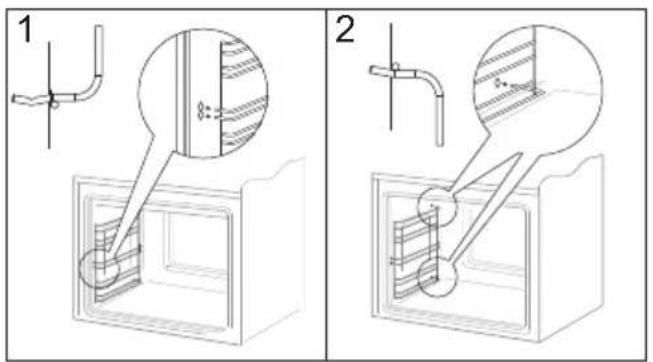

Tähtedega D märgistatud pliitidel on kergelt eemaldatavad traadist siinid pliidi tarvikutele. Siinide väljavõtmiseks tuleb tömmata ees olevast riivist, seejärel lükata siin kõrvale ja võtta välja tagumisest riivist.

Tähtedega Dp* märgistatud pliitidel on roostevabad siinid, mis on kinnitatud traatsiinidele. Siinid tuleb väja võtta ja pesta koos traatsiinidega. Enne plaatide panemist siinidele tuleb need välja lükata (kui ahi on kuum, tuleb siinid välja lükata, tömmates väljalükatavate siinide eesmises osas paiknevaid puhvreid plaadi tagumise äärega) ja seejärel tagasi sisse lükata koos plaadiga.

Paremaks ligipääsuks ahjukambrile selle puhastamisel võib ukse eest ära võtta. Avage uks ning tõstke üles hinge fiksaator. Sulgege veidi uks, tõstes seda ülespoole ning lükake ettepoole(joon A). Ukse tagasia-setamisel korrake neid tegevusi vastupidises järjekorras. Jälgige seejuures uksehinge osade öiget paiknemist. Pärast ukse paigaldamist ärge unustage fiksaatorit alla laskmast. Vastasel juhul võivad ukse sulgemisel hinged viga saada.

Töstke üles fiksaator

Siseklaasi eemaldamine

1. Lameda peaga kruvikeeraja abil tuleb lahti teha ukse ülemine liist, seda kergelt äärtest kangutades (joonis B).
2. Välja võtta ukse ülemine liist. (joonis B, C)

1. Sisemine kruvi tömmata kinnitusest välja (ukse alumises osas). Joon D.D1.
2. Pesta klaas sooja vee ja vähese pesemisvahendiga puhtaks.

Klaasi tagasimonteerimiseks tegutseda vastupidised järjestuses. Klaasi sile osa peab asetsema üleval.

Tähelepanu! Ärge suruge samaaegselt ülemisele liistule mölemalt poolt ust.

Ukse ülemise liistu paremaks paigaldami- seks tuleb köigepealt ukse vastu suruda liistu vasak ots ning suruda siis paremat otsa, kuni kuulete „klikki“. Liistu tuleb suru- da vasakult poolt, kuni kuulete „klikki”.

Siseklaasi eemaldamine. Eemaldamine 3.

Siseklaasi eemaldamine. Eemaldamine 2.

Ülevaatus

Lisaks pliidi ja ahju puhastamisele kuulub ülevaatuse juurde:

• juhtseadiste, pliidiplaatide ja ahju toimimise kontroll. Pärast garantiiaja lõppu tuleb kontrollida plidi tehnilist seisukorda hoolduskeskuses vähemalt kord kahe aasta jooksul.
• kõrvaldada seejuures ilmnevad defektid,
• vajaduse korral vahetada välja vigased osad või sõlmed.

Tähelepanu! Pliidi parandus- ja hooldustöid tohib teha ainult hoolduskeskus, millel on volitus seda tüüpi pliitide hooldamiseks.

Rikke ilmnemisel:

• Lülitage pliit välja
  • Võtke toitepistik pesast välja
• Kutsuge välja hooldustehnik

- Kasutaja võib ise kõrvaldada ainult väikesi tõrkeid, mis on loetletud alljärgnevas tabelis. Vaadake seda tabelit enne hoolduskeskuse poole pöördumist.

PROBLEEM PÕHJUS LAHENDUS
1. Seade ei tööta	elektrivoolu katkestus	kontrollige elektrikaitset, läbipõlenud kaitse välja va-hetada
2. Programmaatori displeil kuvatakse kellaaega „0.00”.	seade oli toitevõrgust väljas või on tekkinud hetkeline pinge katkestus	seadistage jooksev kellaaeg (vaadake programmatori kasutusjuhendit)
3. Ahju valgustus ei tööta lõd	vestunud või vigastatud pirn	keerake pirn kinni või vahe-tage läbipõlenud pirn välja (vt. punkti Puhastamine ja hooldus )
4. Üks keedutsoon lülitub väl- ja, ekraanile ilmub täht „H”	Tööaja piiramine lülitage keed	utsoon uuesti sisse
5. Plaat ei reageeri ja lülitub sisse lühike helisignaal	lapselukk on sisse lülitatud lülitage lukustus välja
6. Plaat ei reageeri ja lülitub sisse lühike helisignaal	vale kasutamine (vajutati valedele sensoritele või liiga kiiresti)sensor(id) on kinni kaetud või määrdunud	käivitage plaat uuesti
7. Plaat lülitub välja pärast sisselülitamist ei vajutatud ühelegi sensorile enne 10 sek. möödumist sensor(id) on kinni kaetud või määrdunud	käivitage plaat uuesti sensorid vabastada või puhastada
8. Jääksoojuse näidik ei põle, ehkki keedutsoonid on veel kuumad.	voolutoite katkestus, seade on võrgust välja lülitatud.	jääksoojuse näidik toimib uuesti alles pärast juht- paneeli lähimat sisse- ja väljalülitamist.
9. Keraamilise plaadi mõra-nemine.		Hädaohtlik! Eemaldage plaat otsekohe toitevõrgust (kaitse). Pöörduge lähimasse teenindusse.
10. Kui riket ei saa eemal-dada.	Võtke plaat toitevõrgust (kaitse!). Pöörduge lähimasse teenindusse.Tähtis!Te olete vastutav seadme häireteta seisundi ja õige ka-sutamise eest koduses majapidamises. Juhul kui kutsute teenindustöötaja vea tõttu seadme kasutamisel, kannate vastavad kulud isegi siis, kui see toimub garantiiperiooodil. Me ei vastuta vigade eest, mille põhjuseks on käesoleva kasutamisjuhendi eiramine.
11. Induktsioonplaat toob kuuldavale korisevaid helisid.	See on tavaline nähtus. Nii töötab elektroonilisi elemente jahutav ventilaator.
12. Induktsioonplaat toob kuuldavale vilisevaid helisid.	See on tavaline nähtus. Poolide töösageduse tõttu mitme keeduala kasutamisel maksimaalse võimsuse juures toob plaat kuuldavale kergelt viliseva heli.
13. Sümbol E2 induktsioonpoolide ülekuu-menemine		ebapiisav jahutamine, kont-rollige keedupotti vastavalt.

Nimipinge 400V 3N\~50Гц / 400V 2N\~50Гц

Nimivõimsus suurim 10,5 kW

Pliidi möötmed 60 / 50 / 85 cm

Toode täidab Euroopa Liidus kehtivate standardite EN 60335-1, EN 60335-2-6 nõudeid.
