Toote tüüp	Ilmajaam
Bränd	Blaupunkt
Mudel	WS40WH
Mõõtmed (Peaseade)	175 x 31 x 122 mm
Kaal (Peaseade)	0.238 kg
Mõõtmed (Andur)	43 x 22 x 110 mm
Kaal (Andur)	0.05 kg
Ekraan	Värviline LCD, 128 x 80 mm
Toiteallikas (Peaseade)	5V 1200mA vahelduvvooluadapter (kaasas), varutoide: 3x AA (ei ole kaasas)
Toiteallikas (Andur)	2x AA patareid anduri kohta (kaasas)
Ilmaprognoos	Päikeseline, Osaliselt pilves, Pilves, Vihmane, Lumesadu (12-tunnine prognoos, 70-75% täpsus)
Temperatuurivahemik (Siseruum)	-10°C kuni +50°C (14°F kuni 122°F)
Temperatuurivahemik (Väljas)	-40°C kuni 60°C (-40°F kuni 140°F)
Niiskuse vahemik	1% kuni 99%
Juhtmeta andurid	Kuni 3 (3 kaasas), sagedus 433.92 MHz, ulatus 80 m (avatud ala)
Õhurõhk	Absoluutne, vahemik 850-1050 hPa, 23.62-32.75 inHg
Kell	12/24 tunni formaat, kalender, nädalapäev 7 keeles
Alarm	Uinumisfunktsiooniga (5 minutit)
Kuu faas	12 faasi kuvatakse automaatselt
Taustavalgus	Automaatne hämardamine reguleeritava heledusega (kõrge/keskmine/madal) vahelduvvoolutoitel, 20-sekundiline taustavalgus patareitoitel
Veekindlus (Andur)	IP54
Puhastusjuhised	Pühkige puhta, kuiva või kergelt niiske lapiga; ärge kasutage keemilisi lahusteid
Ohutus	Ärge jätke tilkumise/pritsme, otsese päikesevalguse, soojusallikate kätte; hoida eemal veest; kasutada ainult vastavalt juhistele
Varuosad	Kasutage tootja poolt määratud osi; volitamata asendused võivad põhjustada ohte
Keskkonnanõuetele vastavus	EL direktiiv 2012/19/EÜ (WEEE), 2006/66/EÜ (patareid); tooted on taaskasutatavad

Korduma kippuvad küsimused - WS40WH BLAUPUNKT

Kuidas seadistada WS40WH aega ja kuupäeva?

Vajutage ja hoidke all SET nuppu 3 sekundit. Nädalapäeva keel hakkab vilkuma. Kasutage + või - keele valimiseks (ENG, GER jne), vajutage SET kinnitamiseks. Seejärel järgige järjestust, et seadistada automaatse hämardamise algus/lõpp aeg, aasta, kuu/päeva formaat, kuu, kuupäev, 12/24 tunni formaat, tund, minut, õhurõhu ühik ja ilma kalibreerimine. Hoidke all + või - kiireks reguleerimiseks. Seaded salvestuvad pärast 20 sekundit tegevusetust.

Kuidas ühendada välistingimustes kasutatavad juhtmeta andurid?

Sisestage igasse andurisse 2 AA patareid (kaasas). Peaseade otsib automaatselt andurite signaale 3 minuti jooksul. Juhtmeta ikoon vilgub otsingu ajal ja muutub püsivaks, kui ühendus on loodud. Kui signaali pole, vajutage ja hoidke all CH nuppu peaseadmel 3 sekundit, et uuesti otsida. Veenduge, et andurid on seatud erinevatele kanalitele (1/2/3) kasutades anduri kanali nuppu. Peaseade võib ühendada kuni 3 andurit.

Mida teha, kui välistingimuste temperatuur/niiskus näitab '--'?

See tähendab, et signaali ei saada. Kontrollige, et andurid on peaseadmest 80 m kaugusel ja eemal häireallikatest nagu telerid või arvutid. Veenduge, et andurid on vähemalt 2 m kaugusel metallist aknaraamidest. Eemaldage ja pange uuesti patareid nii andurisse kui ka peaseadmesse. Kui kasutate mitut andurit, kontrollige, et need on erinevatel kanalitel.

Kui täpsed on temperatuuri ja niiskuse näidud?

Temperatuuri täpsus on ±1,0°C vahemikus 0°C kuni +50°C ja ±1,5°C väljaspool seda vahemikku. Niiskuse täpsus on ±5% vahemikus 40-70% ja ±8% väljaspool.

Kuidas seadistada alarmi ja kasutada uinumisfunktsiooni?

Vajutage lühidalt ALARM nuppu, et näha alarmi aega. Vajutage uuesti, et lülitada alarm sisse/välja. Seadistamiseks vajutage ja hoidke all ALARM, seejärel kasutage + või - tundide reguleerimiseks, vajutage ALARM kinnitamiseks, seejärel seadistage minutid. Kui alarm heliseb, vajutage suvalist nuppu (välja arvatud uinumine), et see peatada; see heliseb järgmisel päeval uuesti. Vajutage SNOOZE (ülemine taustavalgus) nuppu 5-minutiliseks uinumiseks, mis kordub lõputult, kuni tühistatakse.

Kuidas taustavalgus töötab?

Kui toiteallikaks on ainult patareid, vajutage ülemist SNOOZE/BACKLIGHT nuppu, et lülitada taustavalgus sisse 20 sekundiks. Vahelduvvooluadapteri kasutamisel lülitab selle nupu vajutamine läbi kõrge, keskmise ja madala heledustaseme. Automaatne hämardamine saab seadistada sätetes: vaikeperiood on 22:00 kuni 08:00. Hoidke all uinumise/taustavalguse nuppu 3 sekundit, et lülitada automaatne hämardamine sisse/välja.

Kuidas vaadata maksimaalseid ja minimaalseid temperatuuri/niiskuse andmeid?

Vajutage MEMORY nuppu, et liikuda läbi max ja min andmete. Ajaloo kustutamiseks hoidke all MEMORY, kuni väärtused nullitakse. Märkus: Andmed tühistatakse automaatselt iga päev kell 00:00.

Kui täpne on ilmaprognoos?

Prognoos põhineb õhurõhu trendidel ja ennustab ilmastikutingimusi järgmiseks 12 tunniks 70-75% täpsusega. See võib erineda ametlikest prognoosidest, kuna kasutab piiratud parameetreid. Vaikeikoon on osaliselt pilves; jaam kalibreerub esimese 1-2 nädala jooksul.

Milliseid patareisid kasutab peaseade?

Varutoiteks kasutab peaseade 3 AA patareid (soovitatav leeliseline, ei ole kaasas). Vahelduvvooluadapter (kaasas) tagab peamise toite. Välistingimustes kasutatavad andurid kasutavad igaüks 2 AA patareid (kaasas). Parima jõudluse saavutamiseks kasutage kvaliteetseid leelis- või liitiumpatareisid; ärge kasutage laetavaid ega suure võimsusega patareisid.

Kuidas puhastada ja hooldada ilmajaama?

Puhastage seadet puhta, kuiva või kergelt niiske lapiga. Ärge kasutage keemilisi lahusteid, kuna need võivad viimistlust kahjustada. Vältige kokkupuudet otsese päikesevalguse, soojusallikate, niiskuse ja tolmuga. Ärge asetage küünalde ega lahtise leegi lähedale.

KASUTUSJUHEND WS40WH BLAUPUNKT

Oluline informatsioon.

• Teenindusjuhend ja ohutust käsitlev teave tuleb edaspidiseks kasutuseks säilitada.
• Ei tohi lasta tekkida olukorral, kui seadmele või selle sisemusse tilgub vesi.
• Samuti ei tohi seadet kasutada niisketes kohtades, nagu nt vannituba.
• Antud seadet ei tohi paigaldada järgnevatesse kohtadesse:
• Mis on avatud päikesekiirguse vahetule toimele või radiaatorite lähedusse.
• Asetada muu, soojust eraldava, stereofoonilise varustuse peale.
• Blokeerides ventilatsiooni või tolmusesse kohta.
• Pidevale vibratsioonile allutatud kohtadesse.
  • Körge niiskustasemega kohtadesse.
• Seadet ei tohi asetada kūünalde või avatud tule lähedusse.
• Seadet võib kasutada ainult käesolevas juhendis kirjeldatud viisil.
• Enne toite esimest sisselülitamist tuleb veenduda, et toide oleks öigesti ühendatud.

Ohutuse seisukohalt ei tohi korpuseid lahti võtta ega üritada seadme sisemusse tungida. Seadet võivad parandada ainult teeninduse kvalifitseeritud töötajad.

Seadet ei tohi lahti keerata ega selle korpust avada, sest selles ei ole kasutaja poolt parandatavaid osi. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

OHUTUST KÄSITLEV OLULINE TEAVE

1. Lugeda juhend läbi – enne seadme kasutamist alustamist tuleb kogu teenindusjuhend ja ohutust käsitlev teave läbi lugeda.
2. Säilitada juhend – kasutus- ja teenindusjuhend tuleb edaspidiseks kasutuseks säilitada.
3. Järgida hoiatusi – toimida kooskölas köikide seadmel paiknevate hoiatuste ja teenindusjuhendiga.
4. Järgida juhiseid – toimida kooskõlas teenindusjuhendi ja kasutajale mõeldud juhistega.
5. Paigaldus – paigaldada seade kooskõlas tootja juhistega.
6. Toiteallikad – seadme toiteks peab kasutama ainult toitekaabli märgistustel antud parameetritega allikaid. Juhul kui kasutaja ei ole kindel kodus oleva toite liigis, peab ta ühendust võtma seadme müüja või kohaliku elektrienergia tarnijaga.
7. Vesi ja niiskus – tulekahju või elektrilöögi ohu vähendamiseks ei tohi seadet vihma, vee ja niiskuse vahetule toimele, nagu nt saunas või vannitoas, allutada. Mitte kasutada käesolevat seadet vee, näiteks vanni, kraanikausi, köögivalamu või pesupali, läheduses, niiskes keldris või basseini juures (või sarnastes kohtades).
8. Esemed ja vedelikud seadmes – läbi seadme avade ei tohi sisse suruda mingeid esemeid, sest need võivad kokku puutuda ohtliku pinge punktidega, mis omakorda võib põhjustada tulekahju või elektrilöögi. Mitte mingil juhul ei tohi seadme pindadele mingeid vedelikke kallata.
   Seadmele ei tohi asetada vedelikke sisaldavaid esemeid.
9. Teenindus – keelatud on seadme ülevaatust omakäeliselt läbi viia. Avatud katted võivad põhjustada kokkupuudet ohtliku pingega ja osutuda ohtlikuks. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.
10. Varuosad – osade väljavahetamisel tuleb kontrollida kas teeninduse töötaja on kasutanud tootja poolt soovitatud varuosi või kas osad on originaalosadega identsed. Väljavahetamine kinnitamata osade vastu ohustab tulekahju puhkemise, elektrilöögi ja muude turvariskidega.
11. Seadme keskkonna maksimaalne temperatuur võib olla kuni 35°C.
12. Elektrostaatilisi lahendusi puudutavad juhised – kui seadme töö on häiritud elektrostaatilistest lahendustest tuleb see välja lülitada ja seejärel uuesti sisse lülitada või teise kohta ümber tõsta.

13. Patareid

a. Patareisid ei tohi allutada ülemäärase soojuse, nagu nt päikesekiired, tuli jms, toimele.
b. Patareide utiliseerimisel tuleb pöörata tähelepanu keskkonnakaitse aspektidele.
c. Patareide kasutamist puudutav hoiatus: patareidel ei tohi lasta kuluda kuni lekkimiseni, mis võib põhjustada kehavigastusi ja seadme kahjustusi:

• Patareide sisestamisel pöörata tähelepanu nende polaarsusele (+ ja -).
• Ei tohi kasutada samaaegselt erinevaid patareisid — vanu ja uusi, standardseid ja alkaalpatareisid, jne.
• Kui seadet pikema aja jooksul ei kasutata, tuleb patareid välja võtta.

HOIATUS

Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete ja psüühiliste võimetega või seadmega töötamise kogemusi või teadmisi mitte omavad inimesed (sealhulgas lapsed), kui nad ei viibi nende ohutuse eest vastutavate isikute järelevalve all või kui neid ei ole seadme ohutu kasutamise teemal instrueeritud. Kui seadet teenindavad lapsed, on nõutav täiskasvanute kohaolek; see võimaldab tagada seadme ohutu kasutuse.

1. Keelatud on töötavat seadet järelvalveta jätta! Kui seadet isegi lühikese aja jooksul ei kasutata, tuleb see välja lülitada.
2. Seadet ei tohi teenindada taimeriga välise kella vahendusel ega eraldiasetseva kaugjuhtimisega süsteemi abil.
3. Toitejuhtme kahjustuste korral ohtude vältimiseks peab väljavahetamist teostama tootja, autoriseeritud teeninduspunkt või muu, asjakohast kvalifikatsiooni omav isik.
4. Enne seadme teenindamise juurde asumist tuleb veenduda, et selle pinge vastab kohalikus toitevõrgus pingele.
5. Tulekahju või elektrilögi vältimiseks tuleb seadet kaitsta kuumade kohtade, vihma, niiskuse ja tolmu toime eest.
6. Seadet ei tohi allutada tugevate magnetväljade toimele.
7. Vahetult võimendile või vastuvõtjale seadet asetada ei tohi.
8. Seadet ei tohi viia niiskesse kohta, sest niiskusel on elektrilistele allüksustele kahjulik möju.
9. Peale seadme külmast sooja või niiskesse kohta toomist võib mängija sees olevale läätsele tekkida niiskuse kondensatsioon. Sellises olukorras seade korralikult tööle ei hakka. Niiskuse aurumise võimaldamiseks tuleb sisselülitatud seade jätta umbes tunniks ajaks seisma.
10. Seadet ei tohi puhastada keemiliste lahustitega, sest need võivad kahjustada korpuse lakikihti. Seadet pühitakse puhta, kuiva või vähesel määral niisutatud lapiga.

TÄHELEPANU

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53 / EL nöuetele ja selle muudele asjakohastele sätetele. Täielik vastavusdeklaratsioon asub leheküljel www.blaupunkt.com toote järjehoidjas.

Vastutav ettevõte: 2N-Everpol Sp. Z O.O.

Puławska 403A, 02-801 Varssavi, Poola

Telefon: [phone], e-mail: [e-mail]

Toode on toodetud körgkvaliteetsetest taastootmisesse suunatavatest ja taaskasutatavatest materjalidest ning allüksustest.

Seadmel paiknev läbitömmatud prügikorvi sümbol tähendab, et toode on hölmatud Euroopa direktiivi 2012/19/EU sätetega. Tutvuda kohaliku süsteemi elektriliste ja elektrooniliste jäätmete käitlemist puudutavate nõuetega. Toimida kooskõlas kehtivate eeskirjadega. Käesolevat toodet ei tohi ära visata koos tavaliste olmejäätmetega. Vana toote õige kõrvaldamine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

*Seade on varustatud Euroopa direktiiviga 2006/66/EC hölmatud patareidega. Patareide äraviskamine koos kodumajapidamisjäätmetega on keelatud. Tutvuda patareide eraldiasetsevalt kogumist käsitlevate kohalike eeskirjadega, sest öige utiliseerimine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Looduskeskkonna kaitset käsitlev teave

Pakend sisaldab ainult vajalikke elemente. Tehtud on köik endast olenev, et kolm koostismaterjali oleks hölpsasti eraldatavad: papp (kast), polüstüreenvaht (seesmine kaitse) ja polüetüleen (kotid, kaitsepoogen). Toode on toodetud materjalidest, mida saab suunata taastootmisesse ja peale nende eriotstarbelise ettevõtte poolt demonteerimist, uuesti kasutada. Järgida pakendmaterjalide, patareide ja kasutatud seadmete utiliseerimist käsitlevaid kohalikke ettekirjutusi.

Materjalide salvestamiseks ja esitamiseks võib vaja minna nõusolekut. Tutvuge autoriõiguse ja esinejate/kunstnike õiguste seadusega.

ERP2 (elektrienergiaga seotud seadmed) puudutav märkus

Käeolev ökoprojektiga seade vastab vastab ökoprojektide nõudeid käsitleva KOMISJONI (EÜ) MÄÄRUSE nr 1275/2008 kontori- ja kodukasutuseks mõeldud seadmete väljalülitatuna ja ooterežiimis energiatarbimist puudutava direktiivi 2009/125/WE jõustava 2. etapi nõuetele.

Täname teid meie ilmajaama ostmise eest. Sellel mudelil on järgmised omadused.

Funktsioonid

• Ilmaprognoos: päikesepaisteline, osaliselt pilvine, pilves, vihm, lumi.
  • Sise / välistemperatuur.
• Sise/ välisniiskus.
• Sise- ja välistemperatuuri ning -niiskuse möötmistulemuste miinimum- ja maksimumväärtuste mälu.
  • 12/24-tunnine kellarežiim, kalender.
  • Alarm koos uinakufunktsiooniga
• Toetab kuni 3 eri kanalitel töötavat välist andurit (3 juhtmevaba andurit kaasas).
  • Absoluutse õhurõhu näit
• Kuu faasid
  • Värviekraan koos hämardamise funktsiooniga

Enne seadme kasutamist lugege käesolev kasutusjuhend läbi ja tutvuge sellega hoolikalt. Palume säilitada juhend tulevikus kasutamiseks.

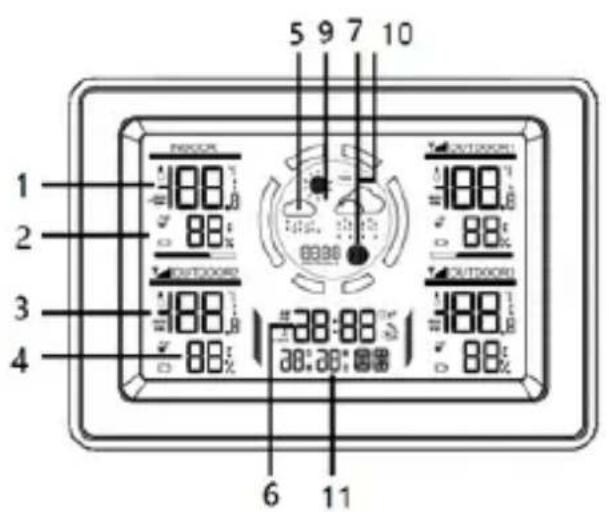

Ekraan ja juhtelemendid

1. Sisetemperatuur / suundumus

2. Siseniiskus / suundumus

3. Välistemperatuur / suundumus

4. Välisniiskus / suundumus

5. Animeeritud ilmaprognoos

6. Kell

7. Kuu faasid

8. Patareikambri kate

9. Absoluutse õhurõhu näit

10. Ōhurōhu suundumuse näit

11. Kalender

12. Kokkupandav statiiv (laua peale paigutamiseks avatav)

13. Funktsiooninupud ALARM - mälu (MEM) - kanal (CH) - uinak/taustvalgustus

Ühendage kaasasolev AC/DC toiteplokk toite saamiseks koduse vahelduvvoolu pesaga. Avage ilmajaama tagapaneelil oleva patareikambri kaas ja ühendage patareikambri paremal küljeseinal paiknev alalisvoolu toite ühendus, vedage toitejuhe läbi patareikambri kaane alumises paremas nurgas oleva ava ning sulgege seejärel patareikamber. Pärast toiteallika öigesti ühendamist on seade tööks valmis.

Avage välise juhtmevaba anduri patareikambri kaas, sisestage 2 AA patareid patareipessa vastavalt patareikambris näidatud polaarsusele (patareid on kaasas). Toote parima töhususe saavutamiseks soovitame kasutada körgkvaliteetseid leelis- või liitiumpatareisid. „Heavy duty” tüüpi patareide või akude kasutamine ei ole soovitatav.

Juhtmevaba anduri ekraanil kuvatakse temperatuuri ja niiskuse andmed hetk pärast patareide paigaldamist. Kanalite 1\~3 vahel vahetamiseks vajutage lühidalt patareikambri kohal olevat kanali nuppu (CH). Vajutage temperatuuriühiku muutmiseks lühidalt nuppu C/F.

llmajaama toiteks saab ka patareisid kasutada. Patareide paigaldamiseks avage tagaküljel olev patareikamber, sisestage 3 AA-patareid (ei ole kaasas) vastavalt graveeritud negatiivsele ja positiivsele polaarsusele. Pärast patareide paigaldamist on seade tööks valmis. Patareitoidet saab kasutada ka seadete mälu säilitamiseks vörgutoite katkestuse korral.

Välise juhtmevaba anduri signaali vastuvõtmine

Pärast toite õigesti ühendamist, tuvastab ilmajaam ning võtab väliselt juhtmevabalt andurilt automaatselt vastu välistemperatuuri ja õhuniiskuse signaalid. Signaalide otsimine võtab maksimaalselt kolm minutit. Juhtmevaba sümbol (läheduses olev kanal ekraanil) vilgub otsingu ajal ekraanil ja stabiliseerub pärast signaali edukat vastuvõtmist. Kui jaam väliselt andurilt signaali ei saa, kaob signaali vastuvõtu näit 3 minuti pärast ja ekraanil kuvatakse välise temperatuuri ja niiskuse andmete asemel järgmine sümbol: „- -". Välise anduri signaali otsingu taaskäivitamiseks vajutage vajutage ja hoidke 3 sekundit all ilmajaama ülemisel paneelil olevat kanalinuppu (CH). Seade skaneerib ja võtab uuesti vastu (üksteise järel) signaalid olemasolevatelt juhtmevaba anduritelt.

Seadme paigutus ja muud tähelepanekud:

1. Oluline: Ilmajaama saab ühendada ja see saab töötada kuni 3 välise anduriga. Selleks, et köik 3 tarnitud andurit töötaksid samaaegselt, tuleb iga andur seadistada erinevale saatekanalile. Teave selle kohta, millisele kanalile (1/2/3) andur on seadistatud, kuvatakse iga anduri ekraanil. Kaasasolevate andurite saatekanalite muutmiseks avage iga anduri patareikamber ja vajutage kanali valimise (CH) nuppu.

2. Palun hoidke ja kasutage ilmajaama ning välist andurit häireallikatest, näiteks arvutimonitoridest või teleritest, 1,5\~2 meetri kaugusel. Ilmajaam tuleks ka metallraamidega akendest eemale paigutada.

3. Ärge kasutage teisi samal signaalisagedusel (433,92 MHz) töötavaid elektroonilisi tooteid, näiteks körvaklappe või kölareid, kuna need võivad häireid põhjustada. Pidage meeles, et kui teie naabrid kasutavad samal signaalisagedusel (433,92 MHz) töötavaid elektroonilisi seadmeid, võivad ka nemad korralikku töötamist häirida.
4. Sisetemperatuuri täpse möõtmise tagamiseks asetage ilmajaam mustuse- ja tolmuvabasse kuiva kohta. Valige asukoht otsesest päikesevalgusest ja muudest soojusallikatest ning samuti ventilatsiooniavadest eemal.
5. Juhtmevaba anduri võib paigaldada välja. Võimalikult parema mõõtmistäpsuse saavutamiseks paigutage andur vertikaalselt, vähemalt 1,5 \~ 2 meetri kõrgusele maapinnast, vihma eest kaitstud ja hea õhuringlusega kohta. Ärge jätke andurit pikema aja jooksul otsese päikesevalguse toimealasse.
6. Juhtmevaba anduri maksimaalne töökaugus ilmajaamast on ilma nende vaheliste takistusteta 80 meetrit.
7. Juhtmevaba anduri signaal saadetakse jaama igakordselt 114 sekundi (kanal 1), 134 sekundi (kanal 2) ja 158 sekundi (kanal 3) järel.

Seaded

Vajutage ja hoidke 3 sekundit all seadistusnuppu (SET), ekraanil kuvatakse nädalapäeva keelt määratlev vilkuv tekst, nädalapäeva keele valimiseks vajutage + või - : GER (saksa), ENG (inglise), FRE (prantsuse), ITA (itaalia), SPA ( hispaania), DUT (hollandi), DAN (taani), vajutage valiku kinnitamiseks seadistusnuppu (SET) ja liikuge edasi järgmise valiku juurde, et lülitada sisse või välja nuppude heli, mis määratakse samamoodi kui keele seadistus; korrake seadistamistoimingud järgmistele valikutele: ekraani automaatse hämardamise algusaeg/ ekraani automaatse hämardamise lõpuaeg/aasta/kuupäeva formaat/kuu/päev/kella formaat 12 või 24 tunnine/tunnid/minutid/õhurõhu ühiku valik/ilmaprognoosi seadistamine/ seadetest väljumine.(Reguleerimise kiirendamiseks vajutage ja hoidke all + või - ; toimub jooksvate seadete automaatne salvestamine ja nendest väljumine, kui 20 sekundi jooksul ei vajutata ühtegi nuppu)

Alarm ja uinak:

Ülemisel paneelil lühidalt nupu ALARM vajutamine võimaldab kontrollida alarmi aega, alarmi funktsiooni sisse/välja lülitamiseks vajutage seda uuesti. Alarmi seadistusrežiimi aktiveerimiseks vajutage ja hoidke all nuppu ALARM, alarmi kellaaja seadistamiseks vajutage nuppu + või -, valiku kinnitamiseks vajutage nuppu ALARM ja minge üle minutite seadistamisele, mis toimub samamoodi kui tundide seadistamine. Alarmi seadistamise lõpetamiseks vajutage lühidalt nuppu ALARM. Kui alarmid on edukalt konfigureeritud, ilmub ekraanile vastav alarmi ikoon. Alarmi seadistamisel saab jooksva seadistuse ülemise valguse/uinaku nupu vajutamisega ka salvestada.

Kui alarm määratud ajal heliseb, vajutage alarmi heli vaigistamiseks mis tahes nuppu (välja arvatud nupp taustvalgustus/uinak) ja alarm lülitub järgmisel päeval samal ajal uuesti sisse. Alarmi uuesti 5 minuti pärast käivitamiseks vajutage alarmi kestmise ajal uinaku funktsiooni aktiveerimiseks lühidalt taustvalgustuse/uinaku nuppu. Uinak võib korduda iga 5 minuti järel. Uinaku tühistamiseks vajutage mis tahes muud nuppu (välja arvatud taustvalgustuse/uinaku nupp).

Alarmiheli kestab 2 minutit, kui seda eelnevalt ei vaigistata.

Temperatuur ja niiskus

1. Sisetemperatuuri möötmisvahemik: -10 \~ +50 °C / 14 \~ 122 °F.
2. Välistemperatuuri möötmisvahemik: -30\~+60 °C / -22\~140°F.
   Tähelepanu: LL.L °C või HH.H °C ilmub ekraanile, kui mõõdetud temperatuuri väärtus jääb eespool nimetatud vahemikust välja
3. Sise- ja välisniiskuse möötmise vahemik: 1%-99%
   Tähelepanu: LL% või HH% ilmub ekraanile, kui mõõdetud niiskuse väärtus jääb ülaltoodud vahemikust välja
4. Temperatuuri möötmise täpsus: ±1,0°C vahemikus 0°C kuni +50°C/32°F\~104°F. ±1,5°C väljaspool eespool nimetatud vahemikku.
5. Niiskuse möötmise täpsus: ±5% (vahemikus 40-70%), ±8% väljaspool seda vahemikku
6. Maksimaalsete ja minimaalsete möötmisväärtuste kontrollimiseks vajutage mälunuppu
   (MEM), nende andmete andmed käsitsi kustutamiseks vajutage ja hoidke all mälunuppu (MEM).
   (Tähelepanu: Maksimaalsed ja minimaalsed mõõtmisväärtused kustutatakse automaatselt iga päev kell 00:00).
7. Temperatuuriühikute muutmiseks vajutage seadistusnuppu (SET): °C (Celsiuse kraadides) või °F (Fahrenheiti kraadides).

Temperatuuri suundumus

Temperatuuri andmete juures olev nool teavitab temperatuuri suundumusest. Selle suund muutub sõltuvalt sellest, kas temperatuuri viimane näit on eelmistest näitudest kõrgem või madalam.

Ülespoole suunatud nool=temperatuur on viimase tunni jooksul tõusnud 1 °C võrra.

Nool on suunatud otse = temperatuur on viimase tunni jooksul muutunud vähem kui 1 °C võrra.

Allapoole suunatud nool=temperatuur on viimase tunni jooksul langenud 1 °C võrra.

Niiskuse suundumuse näitamine

Niiskuse suundumust näitab nool, mille asend muutub söltuvalt sellest, kas viimane niiskuse näit on eelmistest näitajatest suurem või väiksem

Ülespoole suunatud nool=õhuniiskus on viimase tunni jooksul tõusnud 5% võrra.

Sirgjooneline nool = õhuniiskus on viimase tunni jooksul muutunud vähem kui 5%.

Allapoole suunatud nool=õhuniiskus on viimase tunni jooksul langenud 5% võrra.

Animeeritud ilmaprognoos

Ilmaprognoos põhineb peaüksusest kogutud tunnipõhistel õhurõhuandmetel. Jaam prognoosib järgmise 12 tunni ilmastikutingimusi 70-75% täpsusega. Vaikimisi on ilmaprognoosi ikooniks seatud „osaliselt pilvine", õhurõhu andmetele tuginedes kalibreerib ilmajaam automaatselt ilmaprognoosi esimese 1-2 nädala jooksul.

Juhtmevaba andur tuleb temperatuuri ja niiskuse täpsete andmete saamiseks välja paigutada, sest vastasel juhul möjutab see ilmaprognoosi täpsust.

Ilmaprognoos ilmub ühes järgmistest kombinatsioonidest:

PÄIKESEPAISTELINE

OSALISELT PILVES

PILVES

VIHM

LUMI

Tuleb meeles pidada, et seade prognoosib ilma piiratud parameetrite alusel ja võib täiustatud algoritmide alusel arvutatavatest ametlikest ilmaprognoosidest erineda.

Taustavalgus ja automaatne hämardamine

Kui seade töötab ainult patareitoitel, vajutage taustavalguse sisselülitamiseks ülemist nuppu taustvalgustus/uinak. Taustvalgustus kestab 20 sekundit ja lülitub pärast seda automaatselt välja.

Kui seade töötab AC/DC toiteploki toitel, vajutage ekraani heleduse reguleerimiseks suure/keskmise/väikese heleduse vahel ülemist nuppu taustvalgustus/uinak.

Ekraani automaatse hämardamise aja määramise ja selle funktsiooni aktiveerimise korral lülitub seade määratud ajal automaatsesse hämardamisrežiimi ning kella kõrval kuvatakse ekraani automaatse hämardamise ikoon. Automaatne hämardamisperiood on vaikimisi 22:00\~8:00. Ekraani automaatse hämardamisfunktsiooni aktiveerimiseks või deaktiveerimiseks vajutage ja hoidke 3 sekundit all ülemist nuppu taustvalgustus/uinak.

Absoluutse õhurõhu näit

Kui soovite baromeetrilise rõhu väärtuste kohandamiseks ilmajaama kalibreerida vajutage kohe pärast toiteallika ühendamist + või - nuppu. Seadetest väljumiseks vajutage lühidalt taustvalgustuse/uinaku nuppu.

Rõhu mõõtevahemik: 23.62-32.75inHg (600-832mmHg, 850-1050hPa/mb).

TÄHELEPANU: Ilmajaam loeb absoluutset õhurõhku, mis võib ametlikes ilmaprognoosides esitatud andmetest erineda. Selle erinevuse põhjuseks on see, et ametlikes ilmaprognoosides esitatud suhteline rõhk on vähendatud merepinna tasemeni. Selles mudelis esitatud absoluutne rõhk on antud kohas antud kõrgusel mõõdetud rõhk.

Patarei laetuse madala taseme näit:

- Välisanduris: Kui välistemperatuuri näidu kõrval ilmub ekraanile patarei laetuse madala taseme ikoon, vahetage patareid välisanduris välja.

Kuu faasid

Kuu faas muutub vastavalt kalendrile automaatselt. Saadaval on 12 tsükliliselt muutuvat kuufaasi.

Probleemide lahendamine

Ekraanil puudub teave ✦ Kontrollige, et	AC/DC toiteplokk oleks seadmega öigesti ühendatud.
Välise anduri temperatuuri/niiskust ei kuvata.	✧ Kontrollige, et jaama ja anduri vaheline kaugus ei ületaks 30 m (soovitatav)✧ Veenduge, et jaam ja andur oleksid monitoridest ning teleritest vähemalt 2 m kaugusel.✧ Vältige seadmete paigutamist metallist aknaraamidele või nende lähedusse.✧ Vältige jaama kasutamist samal sagedusel (433 MHz) töötavate elektroonikaseadmete, näiteks kölarite läheduses.✧ Palun hoolikalt kontrollida, et 3 kaasasolevat juhtmevaba andurit oleks seadistatud erinevatele kanalitele.✧ Eemaldage patareid, oodake hetk ja sisestage need uuesti.
Kuvatav temperatuur on vale.	✧ Eemaldage patareid, oodake hetk ja sisestage need uuesti.✧ Veenduge, et jaama või andurit ei möjutaks soojusallikad, konditsioneerid jne. Või andur asub kohas, mis on avatud otsese päikesevalguse toimele.

Spetsifikatsioon:

3 välise anduri andmete kuvamine ühel ekraanil

Temperatuuri/niiskuse suundumuse kuvamine

Absoluutse õhurõhu kuvamine

Max/min välis/sisetemperatuuri ja -niiskuse salvestamine

Ilmaprognoos järgmiseks 12-24 tunniks (röhumuutuste alusel)

Ilmaprognoosi kalibreerimise võimalus

Värviline LCD-ekraan koos dimmeriga

LCD-ekraani möötmed: 128 x 80 mm

Kell (12/24-tunnine formaat) ja kalender

Nädalapäevade kuvamine 7 keeles: (EN/GE/DA/SP/DU/IT/FR)

Alarm koos uinakufunktsiooniga

Ekraani automaatne hämardamine öösel

Kaasas 3 juhtmevaba LCD-ekraaniga välisandurit

Anduri ekraani möötmed: 25 x 17 mm

Seadme ja 3 välisanduri patarei laetuse taseme näit

Seinakinnitus/Statiiv

Toide: 5V 1200 mA (toiteplokk kaasas)

Juhtmevaba anduri toiteallikas: 2 x 1,5 V patarei (suurus AA, kaasas 6 tk, patareid 3-le andurile)

Patareitoide: 3 x 1,5 V (suurus AA, ei ole kaasas)

IP54 (juhtmevaba anduri veekindluse klass)

Juhtmevaba anduri töösagedus: 433,92 MHz

Võimsustarbimine: 0,32 W (ilmajaam), 24 mW ( juhtmevaba andur)

llmajaama möötmed: 175 x 31 x 122 mm

Ilmajaama netokaal: 0,238 kg

Anduri möötmed: 43 x 22 x 110 mm

Anduri netokaal: 0,05 kg

Anduri netokaal: 0,032 kg

Toiteplokki puudutav teave
Avaldatud teave	Väärtused ja andmed	Ühik
Tootja nimetus või kaubamärkÄriregistri number Aadress	Manufacturer's Name : DONGGUAN SHIJIEHUAXU ELECTRONICS FACTORYCommercial Registration Number: 440429543Address: No.200,Technology East Road,ShijieTownDongguan City,Guangdong,P.R.China
Mudelitähis	HX075-0501200-AG-001
Sisendpinge	100-240	V
Vahelduvvoolu sisendsagedus	50/60	Hz
Väljundpinge	DC5	V
Väljundvool	1.2	A
Väljundvõimsus	6.0	W
Keskmine tootlikkus	≥75	%
Tootlikkus madalal koormusel(10 %)	71.17	%
Võimsustarbimine ilma koormuseta	≤0.1	W

Svarbi informacija
