WS30WH - Ilmastikjaam BLAUPUNKT - Tasuta kasutusjuhend

Toote tüüp	Ilmajaam
Bränd	Blaupunkt
Mudel	WS30WH
Värv	Valge
Kuva tüüp	LCD
Sisetemperatuuri vahemik	0°C kuni 50°C (32°F kuni 122°F)
Välistemperatuuri vahemik	-20°C kuni 60°C (-4°F kuni 140°F)
Niiskuse vahemik	20% kuni 95% RH
Traadita leviala	Kuni 100 meetrit (328 jalga) avatud alal
Toide (siseseade)	2 x AAA patarei (ei kuulu komplekti)
Toide (väline andur)	2 x AAA patarei (ei kuulu komplekti)
Mõõtmed (siseseade)	120 x 80 x 20 mm
Mõõtmed (väline andur)	60 x 40 x 20 mm
Kaal (siseseade)	150 g
Kaal (väline andur)	50 g
Funktsioonid	Sise- ja välistemperatuur ja niiskus, kell, kalender, äratus, ilmaennustus, baromeeter, kuufaas
Anduri tüüp	Traadita kaugandur (433 MHz)
Paigaldus	Laualuse või seinakinnitus
Puhastamine ja hooldus	Pühkige pehme kuiva lapiga. Vältige vett ja tugevaid kemikaale.
Ohutus	Hoidke patareisid lastele kättesaamatus kohas. Käidelge patareisid nõuetekohaselt.
Remonditavus	Ei ole kasutaja poolt hooldatav. Probleemide korral võtke ühendust Blaupunkti toega.

Korduma kippuvad küsimused - WS30WH BLAUPUNKT

Kuidas ma seadistan ilmajaama?

Sisestage 2 AAA patarei siseseadmesse ja 2 AAA patarei välisandurisse. Asetage andur õue, 100 m levialas. Seadmed sünkroniseeruvad automaatselt. Seadke kellaaeg ja kuupäev siseseadme nuppude abil.

Mis on traadita anduri leviala?

Välisanduri maksimaalne leviala on 100 meetrit (328 jalga) avatud õhus. Seinad ja takistused võivad leviala vähendada.

Miks välistemperatuur ei näitu?

Kontrollige, et välisanduril on uued patareid ja see on levialas. Vajutage siseseadmel nuppu 'SENSOR', et sundida uuesti sünkroonima. Veenduge, et teised traadita seadmed ei põhjusta häireid.

Kui täpne on temperatuur ja niiskus?

Temperatuuri täpsus on ±1°C, niiskuse täpsus on ±5% RH. Kalibreerimine võib aja jooksul triivida; vajadusel järgige reguleerimiseks juhendit.

Kuidas ilmaennustus töötab?

Jaam kasutab õhurõhu trende, et ennustada ilma järgmiseks 12-24 tunniks. Ikoonid näitavad päikesepaistelist, osaliselt pilvist, pilvist, vihmast või tormist. Ennustus on üldisele piirkonnale, mitte hüperkohalik.

Kas ma saan seada äratuskella?

Jah, vajutage nuppu 'ALARM', et siseneda äratusrežiimi. Seadke äratusaeg nuppude '+' ja '-' abil. Vajutage uuesti 'ALARM', et aktiveerida/deaktiveerida.

Kuidas ma taustvalgustuse sisse lülitan?

Taustvalgustus võib olla alati sisse lülitatud või omada taimerit. Kontrollige oma mudeli juhendit. Tavaliselt vajutage ja hoidke nuppu 'LIGHT' või 'SNOOZE', et lülitada.

Mida kuufaasi ikoonid tähendavad?

Jaam kuvab praeguse kuufaasi: noorkuu, poolkuu, esimene veerand, täiskuu jne. See uuendab automaatselt kuupäeva alusel.

Kuidas ma ilmajaama lähtestan?

Eemaldage patareid mõlemast seadmest, oodake 30 sekundit, seejärel sisestage need uuesti. See tühjendab kõik andmed ja sünkroniseerib uuesti.

Kas ma saan ühendada mitu andurit?

WS30WH toetab ainult ühte välisandurit. See ei saa siduda täiendavaid andureid, välja arvatud juhul, kui juhendis on sätestatud teisiti.

KASUTUSJUHEND WS30WH BLAUPUNKT

Oluline informatsioon.

• Teenindusjuhend ja ohutust käsitlev teave tuleb edaspidiseks kasutuseks säilitada.
• Ei tohi lasta tekkida olukorral, kui seadmele või selle sisemusse tilgub vesi.
• Samuti ei tohi seadet kasutada niisketes kohtades, nagu nt vannituba.
• Antud seadet ei tohi paigaldada järgnevatesse kohtadesse:
• Mis on avatud päikesekiirguse vahetule toimele või radiaatorite lähedusse.
• Asetada muu, soojust eraldava, stereofoonilise varustuse peale.
• Blokeerides ventilatsiooni või tolmusesse kohta.
• Pidevale vibratsioonile allutatud kohtadesse.
  • Körge niiskustasemega kohtadesse.
• Seadet ei tohi asetada kūünalde või avatud tule lähedusse.
• Seadet võib kasutada ainult käesolevas juhendis kirjeldatud viisil.
• Enne toite esimest sisselülitamist tuleb veenduda, et toide oleks öigesti ühendatud.

Ohutuse seisukohalt ei tohi korpuseid lahti võtta ega üritada seadme sisemusse tungida. Seadet võivad parandada ainult teeninduse kvalifitseeritud töötajad.

Seadet ei tohi lahti keerata ega selle korpust avada, sest selles ei ole kasutaja poolt parandatavaid osi. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

OHUTUST KÄSITLEV OLULINE TEAVE

1. Lugeda juhend läbi – enne seadme kasutamist alustamist tuleb kogu teenindusjuhend ja ohutust käsitlev teave läbi lugeda.
2. Säilitada juhend – kasutus- ja teenindusjuhend tuleb edaspidiseks kasutuseks säilitada.
3. Järgida hoiatusi – toimida kooskölas köikide seadmel paiknevate hoiatuste ja teenindusjuhendiga.
4. Järgida juhiseid – toimida kooskõlas teenindusjuhendi ja kasutajale mõeldud juhistega.
5. Paigaldus – paigaldada seade kooskõlas tootja juhistega.
6. Toiteallikad – seadme toiteks peab kasutama ainult toitekaabli märgistustel antud parameetritega allikaid. Juhul kui kasutaja ei ole kindel kodus oleva toite liigis, peab ta ühendust võtma seadme müüja või kohaliku elektrienergia tarnijaga.
7. Vesi ja niiskus – tulekahju või elektrilöögi ohu vähendamiseks ei tohi seadet vihma, vee ja niiskuse vahetule toimele, nagu nt saunas või vannitoas, allutada. Mitte kasutada käesolevat seadet vee, näiteks vanni, kraanikausi, köögivalamu või pesupali, läheduses, niiskes keldris või basseini juures (või sarnastes kohtades).
8. Esemed ja vedelikud seadmes – läbi seadme avade ei tohi sisse suruda mingeid esemeid, sest need võivad kokku puutuda ohtliku pinge punktidega, mis omakorda võib põhjustada tulekahju või elektrilöögi. Mitte mingil juhul ei tohi seadme pindadele mingeid vedelikke kallata.
   Seadmele ei tohi asetada vedelikke sisaldavaid esemeid.
9. Teenindus – keelatud on seadme ülevaatust omakäeliselt läbi viia. Avatud katted võivad põhjustada kokkupuudet ohtliku pingega ja osutuda ohtlikuks. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.
10. Varuosad – osade väljavahetamisel tuleb kontrollida kas teeninduse töötaja on kasutanud tootja poolt soovitatud varuosi või kas osad on originaalosadega identsed. Väljavahetamine kinnitamata osade vastu ohustab tulekahju puhkemise, elektrilöögi ja muude turvariskidega.
11. Seadme keskkonna maksimaalne temperatuur võib olla kuni 35°C.
12. Elektrostaatilisi lahendusi puudutavad juhised – kui seadme töö on häiritud elektrostaatilistest lahendustest tuleb see välja lülitada ja seejärel uuesti sisse lülitada või teise kohta ümber tõsta.

13. Patareid

a. Patareisid ei tohi allutada ülemäärase soojuse, nagu nt päikesekiired, tuli jms, toimele.
b. Patareide utiliseerimisel tuleb pöörata tähelepanu keskkonnakaitse aspektidele.
c. Patareide kasutamist puudutav hoiatus: patareidel ei tohi lasta kuluda kuni lekkimiseni, mis võib põhjustada kehavigastusi ja seadme kahjustusi:

• Patareide sisestamisel pöörata tähelepanu nende polaarsusele (+ ja -).
• Ei tohi kasutada samaaegselt erinevaid patareisid — vanu ja uusi, standardseid ja alkaalpatareisid, jne.
• Kui seadet pikema aja jooksul ei kasutata, tuleb patareid välja võtta.

HOIATUS

Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete ja psüühiliste võimetega või seadmega töötamise kogemusi või teadmisi mitte omavad inimesed (sealhulgas lapsed), kui nad ei viibi nende ohutuse eest vastutavate isikute järelevalve all või kui neid ei ole seadme ohutu kasutamise teemal instrueeritud. Kui seadet teenindavad lapsed, on nõutav täiskasvanute kohaolek; see võimaldab tagada seadme ohutu kasutuse.

1. Keelatud on töötavat seadet järelvalveta jätta! Kui seadet isegi lühikese aja jooksul ei kasutata, tuleb see välja lülitada.
2. Seadet ei tohi teenindada taimeriga välise kella vahendusel ega eraldiasetseva kaugjuhtimisega süsteemi abil.
3. Toitejuhtme kahjustuste korral ohtude vältimiseks peab väljavahetamist teostama tootja, autoriseeritud teeninduspunkt või muu, asjakohast kvalifikatsiooni omav isik.
4. Enne seadme teenindamise juurde asumist tuleb veenduda, et selle pinge vastab kohalikus toitevõrgus pingele.
5. Tulekahju või elektrilögi vältimiseks tuleb seadet kaitsta kuumade kohtade, vihma, niiskuse ja tolmu toime eest.
6. Seadet ei tohi allutada tugevate magnetväljade toimele.
7. Vahetult võimendile või vastuvõtjale seadet asetada ei tohi.
8. Seadet ei tohi viia niiskesse kohta, sest niiskusel on elektrilistele allüksustele kahjulik möju.
9. Peale seadme külmast sooja või niiskesse kohta toomist võib mängija sees olevale läätsele tekkida niiskuse kondensatsioon. Sellises olukorras seade korralikult tööle ei hakka. Niiskuse aurumise võimaldamiseks tuleb sisselülitatud seade jätta umbes tunniks ajaks seisma.
10. Seadet ei tohi puhastada keemiliste lahustitega, sest need võivad kahjustada korpuse lakikihti. Seadet pühitakse puhta, kuiva või vähesel määral niisutatud lapiga.

TÄHELEPANU

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53 / EL nöuetele ja selle muudele asjakohastele sätetele. Täielik vastavusdeklaratsioon asub leheküljel www.blaupunkt.com toote järjehoidjas.

Vastutav ettevõte: 2N-Everpol Sp. Z O.O.

Puławska 403A, 02-801 Varssavi, Poola

Telefon: [phone], e-mail: [e-mail]

Toode on toodetud körgkvaliteetsetest taastootmisesse suunatavatest ja taaskasutatavatest materjalidest ning allüksustest.

Seadmel paiknev läbitömmatud prügikorvi sümbol tähendab, et toode on hölmatud Euroopa direktiivi 2012/19/EU sätetega. Tutvuda kohaliku süsteemi elektriliste ja elektrooniliste jäätmete käitlemist puudutavate nõuetega. Toimida kooskõlas kehtivate eeskirjadega. Käesolevat toodet ei tohi ära visata koos tavaliste olmejäätmetega. Vana toote õige kõrvaldamine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

*Seade on varustatud Euroopa direktiiviga 2006/66/EC hölmatud patareidega. Patareide äraviskamine koos kodumajapidamisjäätmetega on keelatud. Tutvuda patareide eraldiasetsevalt kogumist käsitlevate kohalike eeskirjadega, sest öige utiliseerimine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaaid tagajärgi.

Looduskeskkonna kaitset käsitlev teave

Pakend sisaldab ainult vajalikke elemente. Tehtud on köik endast olenev, et kolm koostismaterjali oleks hölpsasti eraldatavad: papp (kast), polüstüreenvaht (seesmine kaitse) ja polüetüleen (kotid, kaitsepoogen). Toode on toodetud materjalidest, mida saab suunata taastootmisesse ja peale nende eriotstarbelise ettevõtte poolt demonteerimist, uuesti kasutada. Järgida pakendmaterjalide, patareide ja kasutatud seadmete utiliseerimist käsitlevaid kohalikke ettekirjutusi.

Materjalide salvestamiseks ja esitamiseks võib vaja minna nõusolekut. Tutvuge autoriõiguse ja esinejate/kunstnike õiguste seadusega.

ERP2 (elektrienergiaga seotud seadmed) puudutav märkus

Käeolev ökoprojektiga seade vastab vastab ökoprojektide nõudeid käsitleva KOMISJONI (EÜ) MÄÄRUSE nr 1275/2008 kontori- ja kodukasutuseks mõeldud seadmete väljalülitatuna ja ooterežiimis energiatarbimist puudutava direktiivi 2009/125/WE jõustava 2. etapi nõuetele.

Täname teid meie ilmajaama ostmise eest. Sellel mudelil on järgmised omadused.

Funktsioonid

• Ilmaprognoos: päikesepaisteline, osaliselt pilvine, pilves, vihm, lumi.
  • Sise / välistemperatuur.
• Sise/ välisniiskus.
• Sise- ja välistemperatuuri ning -niiskuse möõtmistulemuste miinimum- ja maksimumväärtuste mälu.
  • 12/24-tunnine kellarežiim, kalender.
  • Alarm koos uinakufunktsiooniga
• Toetab kuni 3 eri kanalitel töötavat välist andurit (kaasas ainult 1 andur)
• Madala ja kõrge temperatuuri hoiatus sise-ja välis
  • Absoluutse õhurõhu näit
  • Külmumispunkti näit
• Soojusmugavuse taseme näit

Enne seadme kasutamist lugege käesolev kasutusjuhend läbi ja tutvuge sellega hoolikalt.

Palume säilitada juhend tulevikus kasutamiseks.

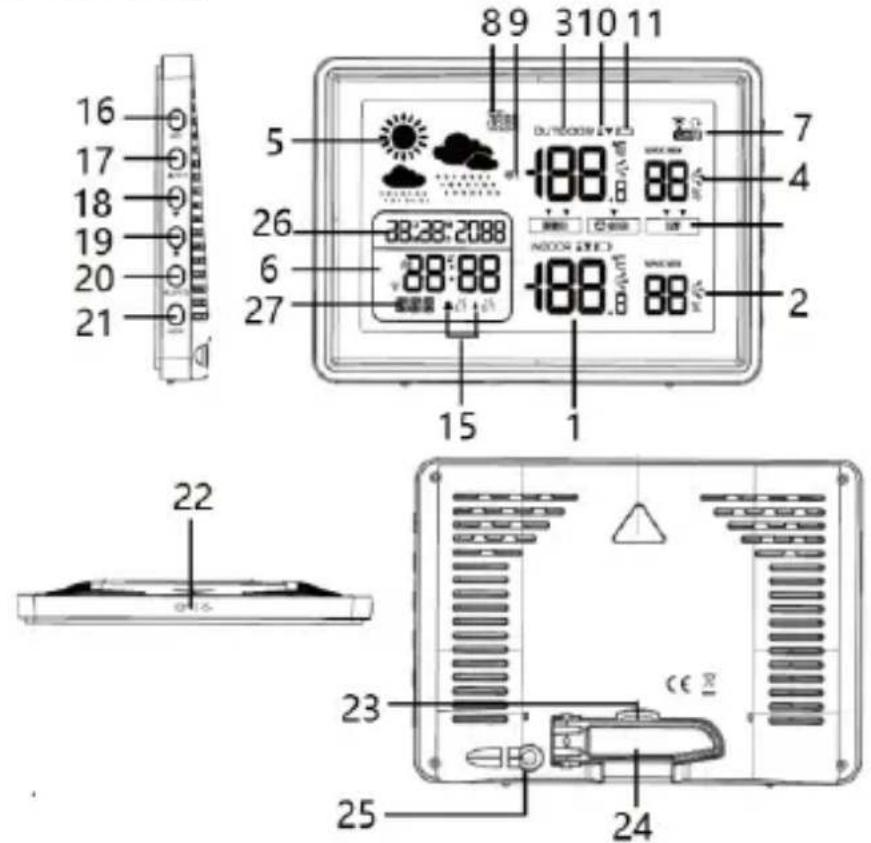

Ekraan ja juhtelemendid

1. Sisetemperatuur / suundumus
2. Siseniiskus / suundumus
3. Välistemperatuur / suundumus
4. Välisniiskus / suundumus
5. Animeeritud ilmaprognoos
6. Kell
7. Välisanduri kanali näit
8. Absoluutse õhurõhu näit
9. Külmumispunkti näit
10. Madala ja kõrge temperatuuri hoiatus
11. Patarei laetuse madala taseme ikoon
    . Anduri kanalite lüliti
12. Alarmi ikoon
    16-17-18-19-20-21: Seaded (SET) / üles ja Kanal (CH) / alla /alarm /hoiatus/ mälu (MEM)
13. Taustvalgustuse/uinaku nupp
14. Mälu säilitamise patarei kamber
15. Kokkupandav statiiv (laua peale paigutamiseks avatav)
16. Toitepesa DC IN;
17. Kalender
18. Nädalapäeva näit

Toite ühendamine

Toiteallika saamiseks ühendage kaasasolev AC/DC toiteplokk kodusesse vahelduvvoolu pessa, seejärel ühendage toiteploki alalisvoolu ühendus ilmajaama tagapaneelil asuvasse alalisvoolu toitepessa. Pärast toiteallika öigesti ühendamist on seade tööks valmis.

Avage välise juhtmevaba anduri patareikambri kaas, sisestage 2 AA patareid patareipessa vastavalt patareikambris näidatud polaarsusele (patareid on kaasas). Toote parima tõhususe saavutamiseks soovitame kasutada kõrgkvaliteetseid leelis- või liitiumpatareisid. „Heavy duty” tüüpi patareide või akude kasutamine ei ole soovitatav.

Seadete mälu toetamise patarei:

Avage kokkupandav statiiv, võtke isolatsioonikile patareikambrist välja (patarei CR2032 on kaasas). Mälu toetav patarei võimaldab säilitada kõik ilmajaama seaded (sh kell) võrgutoite katkestuse korral. Kui mälu toetav patarei tühjaks saab, lükake välja salv, millesse patarei on paigaldatud, ja asendage see uuega.

Välise juhtmevaba anduri signaali vastuvõtmine

Pärast toite õigesti ühendamist, tuvastab ilmajaam ning võtab väliselt juhtmevabalt andurilt automaatselt vastu välistemperatuuri ja öhuniiskuse signaalid. Signaalide otsimine võtab maksimaalselt kolm minutit. Juhtmevaba sümbol (läheduses olev kanal ekraanil) vilgub otsingu ajal ekraanil ja stabiliseerub pärast signaali edukat vastuvõtmist. Kui jaam väliselt andurilt signaali ei saa, kaob signaali vastuvõtu näit 3 minuti pärast ja ekraanil kuvatakse välise temperatuuri ja niiskuse andmete asemel järgmine sümbol: „--. Välise anduri signaali otsingu taaskäivitamiseks vajutage ja hoidke nuppu „üles" 3 sekundit all.

Seadme paigutus ja muud tähelepanekud:

1. Ilmajaam võib töötada kuni kolme välise juhtmevaba anduriga. Anduri soovitud kanali seadistamiseks avage patarei kate ja seadke kanalite lüliti sobivasse asendisse (valida on 3 kanalit). Kui välisanduri lüliti on seadistatud kanalile number 1, valige ka ilmajaamas kanal number 1 - selleks vajutage kanali 1 valimiseks kanali nuppu (CH)/ üles . Sama meetodit kasutades saate paarida veel kaks valikulist andurit, kasutades nende ühendamiseks kanaleid 2 ja 3. Kaasas on ainult 1 välisandur.

2. Palun hoidke ja kasutage ilmajaama ning välist andurit häireallikatest, näiteks arvutimonitoridest või teleritest, 1,5\~2 meetri kaugusel. Ilmajaam tuleks ka metallraamidega akendest eemale paigutada.

3. Ärge kasutage teisi samal signaalisagedusel (433,92 MHz) töötavaid elektroonilisi tooteid, näiteks körvaklappe või kölareid, kuna need võivad häireid põhjustada. Pidage meeles, et kui teie naabrid kasutavad samal signaalisagedusel (433,92 MHz) töötavaid elektroonilisi seadmeid, võivad ka nemad korralikku töötamist häirida.
4. Sisetemperatuuri täpse mõõtmise tagamiseks asetage ilmajaam mustuse- ja tolmuvabasse kuiva kohta. Valige asukoht otsesest päikesevalgusest ja muudest soojusallikatest ning samuti ventilatsiooniavadest eemal.
5. Juhtmevaba anduri võib paigaldada välja. Võimalikult parema mõõtmistäpsuse saavutamiseks paigutage andur vertikaalselt, vähemalt 1,5 \~ 2 meetri kõrgusele maapinnast, vihma eest kaitstud ja hea õhuringlusega kohta. Ärge jätke andurit pikema aja jooksul otsese päikesevalguse toimealasse.
6. Juhtmevaba anduri maksimaalne töökaugus ilmajaamast on ilma nende vaheliste takistusteta 80 meetrit.
7. Juhtmevaba anduri signaal saadetakse jaama igakordselt 114 sekundi (kanal 1), 134 sekundi (kanal 2) ja 158 sekundi (kanal 3) järel.

Seaded

Vajutage ja hoidke 3 sekundit all seadistusnuppu (SET), ekraanil kuvatakse nädalapäeva keelt määratlev vilkuv tekst, nädalapäeva keele valimiseks vajutage nuppu üles või alla : GER (saksa), ENG (inglise), FRE (prantsuse), ITA (itaalia), SPA ( hispaania), DUT (hollandi), DAN (taani), vajutage valiku kinnitamiseks seadistusnuppu (SET) ja liikuge edasi järgmise valiku juurde, et lülitada sisse või välja nuppude heli, mis määratakse samamoodi kui keele seadistus; korrake seadistustoimingud järgmistele valikutele: baromeetrilise ühiku valik/

temperatuuriühik/aasta/kuu ja päeva kuvamise formaat/kuu/kuupäev/ 12 ja 24 tunni/tunni/minuti formaat/ilmaprognoos. (Reguleerimise kiirendamiseks vajutage ja hoidke all nuppu üles või alla ; toimub jooksvate seadete automaatne salvestamine ja nendest väljumine, kui 20 sekundi jooksul ei vajutata ühtegi nuppu)

Alarm ja uinak:

Nupu ALARM korduv lühiajaline vajutamine võimaldab äratusrežiimi ALARM1 argipäeva äratuse/ALARM1 nädalavahetuse äratuse/ALARM2 argipäeva äratuse/ALARM2 nädalavahetuse äratuse vahel ümber lülitada. Valige soovitud äratusrežiim, äratuse seadistusrežiimi aktiveerimiseks vajutage ja hoidke all nuppu ALARM , kellaja määramiseks vajutage nuppu üles või alla , valiku kinnitamiseks vajutage nuppu ALARM ning liikuge minutite ja äratuse sisse/väljalülitamise seadistamisele, mis toimub samamoodi nagu kellaaja seadistamine. Alarmi seadistamise lõpetamiseks vajutage lühidalt nuppu ALARM . Sama meetodit kasutades saab seadistada ka alarmi teisi režiime. Kui alarmid on edukalt konfigureeritud, ilmub ekraanile vastav alarmi ikoon. Alarmi seadistamisel saab jooksva seadistuse ülemise valguse/uinaku nupu vajutamisega ka salvestada.

Kui alarm määratud ajal heliseb, vajutage alarmi heli vaigistamiseks mis tahes nuppu (välja arvatud nupp taustvalgustus/uinak) ja alarm lülitub järgmisel päeval samal ajal uuesti sisse. Alarmi uuesti 5 minuti pärast käivitamiseks vajutage alarmi kestmise ajal uinaku funktsiooni aktiveerimiseks lühidalt taustvalgustuse/uinaku nuppu. Uinak võib korduda iga 5 minuti järel. Uinaku tühistamiseks vajutage mis tahes muud nuppu (välja arvatud taustvalgustuse/uinaku nupp).

Alarmiheli kestab 2 minutit, kui seda eelnevalt ei vaigistata.

Temperatuur ja niiskus

1. Sisetemperatuuri möötmisvahemik: -10 \~ +50 °C / 14 \~ 122 °F.
2. Välistemperatuuri möötmisvahemik: -30\~+60 °C / -22\~140°F.

Tähelepanu: LL.L °C või HH.H °C ilmub ekraanile, kui mõõdetud temperatuuri väärtus jääb eespool nimetatud vahemikust välja

1. Sise- ja välisniiskuse möötmise vahemik: 1%-99%

Tähelepanu: LL% või HH% ilmub ekraanile, kui mõõdetud niiskuse väärtus jääb ülaltoodud vahemikust välja

1. Temperatuuri möötmise täpsus: ±1,0°C vahemikus 0°C kuni +50°C/32°F\~104°F. ±1,5°C väljaspool eespool nimetatud vahemikku.

2. Niiskuse mõõtmise täpsus: ±5% (vahemikus 40-70%), ±8% väljaspool seda vahemikku

3. Maksimaalsete ja minimaalsete mõõtmisväärtuste kontrollimiseks vajutage mälunuppu (MEM), nende andmete andmed käsitsi kustutamiseks vajutage ja hoidke all mälunuppu (MEM).

(Tähelepanu: Maksimaalsed ja minimaalsed mõõtmisväärtused kustutatakse automaatselt iga päev kell 00:00).

Temperatuuri suundumus

Temperatuuri andmete juures olev nool teavitab temperatuuri suundumusest. Selle suund muutub sõltuvalt sellest, kas temperatuuri viimane näit on eelmistest näitudest kõrgem või madalam.

Ülespoole suunatud nool=temperatuur on viimase tunni jooksul tõusnud 1 °C võrra. Nool on suunatud otse = temperatuur on viimase tunni jooksul muutunud vähem kui 1 °C võrra. Allapoole suunatud nool=temperatuur on viimase tunni jooksul langenud 1 °C võrra.

Niiskuse suundumuse näitamine

Niiskuse suundumust näitab nool, mille asend muutub söltuvalt sellest, kas viimane niiskuse näit on eelmistest näitajatest suurem või väiksem

Ülespoole suunatud nool=õhuniiskus on viimase tunni jooksul tõusnud 5% võrra. Sirgjooneline nool = õhuniiskus on viimase tunni jooksul muutunud vähem kui 5%.

Allapoole suunatud nool=õhuniiskus on viimase tunni jooksul langenud 5% võrra.

Animeeritud ilmaprognoos

Ilmaprognoos põhineb peaüksusest kogutud tunnipõhistel õhurõhuandmetel. Jaam prognoosib järgmise 12 tunni ilmastikutingimusi 70-75% täpsusega. Vaikimisi on ilmaprognoosi ikooniks seatud „osaliselt pilvine", õhurõhu andmetele tuginedes kalibreerib ilmajaam automaatselt ilmaprognoosi esimese 1-2 nädala jooksul.

Juhtmevaba andur tuleb temperatuuri ja niiskuse täpsete andmete saamiseks välja paigutada, sest vastasel juhul möjutab see ilmaprognoosi täpsust.

Ilmaprognoos ilmub ühes järgmistest kombinatsioonidest:

PÄIKESEPAISTELINE

OSALISELT PILVES

PILVES

VIHM

LUMI

Tuleb meeles pidada, et seade prognoosib ilma piiratud parameetrite alusel ja võib täiustatud algoritmide alusel arvutatavatest ametlikest ilmaprognoosidest erineda.

Taustavalgus ja automaatne hämardamine

Sisselülitamiseks ülemist taustvalgustusnuppu/uinakunuppu. Taustvalgustus kestab 20 sekundit ja automaatselt välja lülitub.

Külmumispunkti näit

Kui välistemperatuur langeb alla 3°C/34°F, ilmub ekraanile sümbo hoiatussignaali.

ja jaam annab

Absoluutse õhurõhu näit

Rõhu kuvamine mmHg, inHg või hPa mb koos max/min näitude salvestamisega.

Möötevahemik: 850-1050hPa/mb (637-787mmHg, 25.1-31 inHg).

TÄHELEPANU: Ilmajaam loeb absoluutset öhuröhku, mis vöib ametlikes ilmaprognoosides esitatud andmetest erineda. Selle erinevuse pöhjuseks on see, et ametlikes ilmaprognoosides esitatud suhteline rõhk on vähendatud merepinna tasemeni. Selles mudelis esitatud absoluutne rõhk on antud kohas antud körgusel möödetud rõhk.

Soojusliku mugavuse taseme näit

Ikoon
Niiskus	Liiga kõrge84-99%	Kõrge76-83%	Mugav40%-75%	Madal26-39%	Liigamadal1-25%

Temperatuuri piirväärtuse ületamise hoiatus

Mudelil on funktsioon, mis hoiatab sise- ja välistemperatuuri seatud piirväärtuse ületamisest. Hoiatused kuvatakse ekraanil ikooni abil ja esitatakse helisignaalina.

Vajutage korduvalt lühidalt nuppu ALERT, et kontrollida järgnevaid seadistatud väärtusi: välistemperatuuri ülemine piirväärtus/välistemperatuuri alumine piirväärtus/sisetemperatuuri ülemine piirväärtus/sisetemperatuuri alumine piirväärtus. Pärast ühe loetletud temperatuuripiirangu valimist, vajutage hoiatusfunktsiooni sisse/välja lülitamiseks lühidalt nuppu üles või alla ; vajutage pikalt nuppu ALERT, seejärel vajutage hoiatustemperatuuri piirväärtuse määramiseks nuppu üles või alla . Pärast köikide piirmäärade seadistamist vajutage valiku salvestamiseks ja seadistusrežiimist väljumiseks nuppu ALERT. Erinevate piirmäärade seadistamise käigus saab jooksva seadistuse ülemise nupu taustvalgustus/uinak lühikese vajutamisega ka salvestada.

Kui mõõdetav temperatuur ületab seatud piiri, ilmub ekraanile hoiatussümbol ja seadmest kostub iga 60 sekundi järel hoiatusheli. Nupu ALERT lühiajaline vajutamine võib helisignaali tühistada, kuid hoiatussümboli kuvamine jätkub seni, kuni mõõdetud temperatuur enam seatud piirväärtust ei ületa.

Tähelepanu:

Kui ilmajaam väliselt juhtmevabalt andurilt signaali otsib peatab nupu ALERT vajutamine anduri signaali otsimise, et hoiatusi kontrollida või seadistada.

Kalibreerimine

Ilmajaam on meie tootmisüksuses täpselt kalibreeritud, kuid kui mingil põhjusel soovite

mõõtmisväärtusi vastavalt oma vajadustele kohandada, saate sisetemperatuuri, sisemise õhuniiskuse ja rõhu väärtusi käsitsi kalibreerida.

1. Kui ekraan on tavarežiimis, vajutage ja hoidke kalibreerimisrežiimi sisenemiseks samaaegselt all „ALERT” ja mälu (MEM) nuppe.
2. Vajutage sisetemperatuuri väärtuse requleerimiseks nuppu üles või alla .
3. Valiku kinnitamiseks ja järgmisele seadistusele minekuks vajutage lühidalt seadistusnuppu (SET).
4. Kalibreeritavate parameetrite järjekord: sisetemperatuur ---sisene niiskus---rõhk ---Kalibreerimisrežiimist väljumine.
5. Kalibreerimise vahemik: +/- 5 kraadi temperatuurile; +/-10% niiskusele; +/-9 õhurõhule. Lõplikud andmed ekraanil muudetakse vastavalt kalibreerimise ajal valitud väärtusele.

Tähelepanu:

Kalibreeritud väärtuste lähtestamiseks ühendage köigepealt ilmajaam toitest lahti, eemaldage mälu toetav patarei, vajutage ja hoidke all nuppu ALARM ning lülitage seejärel seade sisse.

Patarei laetuse madala taseme näit:

• Välisanduris: Kui välistemperatuuri näidu körval ilmub ekraanile patarei laetuse madala taseme ikoon, vahetage patareid välisanduris välja.
• Ilmajaamas: Kui sisetemperatuuri näidu kõrval ilmub ekraanile patarei laetuse madala taseme ikoon, vahetage mälu toetavad patareid välja. Patareid CR2032 kasutatakse ainult seadete säilitamiseks võrgutoite ootamatu katkestuse ajal.

Probleemide lahendamine

Ekraanil puudub teave ✦ Kontrollige, et	AC/DC toiteplokk oleks seadmega öigesti ühendatud.
Väliselt andurilt temperatuuri/niiskust ei kuvata.	Kontrollige, et jaama ja anduri vaheline kaugus ei ületaks 30 m (soovitatav)Veenduge, et jaam ja andur oleksid monitoridest ning teleritest vähemalt 2 m kaugusel.Vältige seadmete paigutamist metallist aknaraamidele või nende lähedusse.Vältige jaama kasutamist samal sagedusel (433 MHz) töötavate elektroonikaseadmete, näiteks kölarite läheduses.Palun kontrollige hoolikalt, et jaam ja väline juhtmevaba andur oleks seatud samale kanalile.Eemaldage patareid, oodake hetk ja sisestage need uuesti.
Kuvatav temperatuur on vale.	Eemaldage patareid, oodake hetk ja sisestage need uuesti.Veenduge, et jaama või andurit ei möjutaks soojusallikad, konditsioneerid jne. Või andur asub kohas, mis on avatud otsese päikesevalguse toimele.

Spetsifikatsioon:

Temperatuuri/niiskuse suundumuse kuvamine

Absoluutse õhurõhu kuvamine

Soojusmugavuse näit

Külmumispunkti näit

Niiskuse ja temperatuuri hoiatus (reguleeritav)

Max/min välis/sisetemperatuuri ja -niiskuse salvestamine

Ilmaprognoos järgmiseks 12-24 tunniks (röhumuutuste alusel)

Rõhuväärtuste ja ilmaprognoosi kalibreerimise võimalus

Värviline LCD-ekraan koos dimmeriga

LCD-ekraani möötmed: 126 x 82 mm

Kell (12/24-tunnine formaat) ja kalender

Nädalapäevade kuvamine 7 keeles: GER/ENG/FRE/ITA/SPA/DUT/DAN

Alarm koos uinakufunktsiooniga

Juhtmevaba välisandur (1 tk kaasas)

Toetab kuni 3 välist andurit

Välisanduri ja mälu toetava patarei laetuse madala taseme näit

Seinakinnitus / Statiiv

Toide: 5 V 1200 mA (toiteplokk kaasas)

juhtmevaba anduri toiteallikas: 2 x 1,5 V patarei (suurus AA, kaasas)

IP54 (juhtmevaba anduri veekindluse klass)

Juhtmevaba anduri töösagedus: 433,92 MHz

Võimsustarbimine: 0,35 W (ilmajaam), 24 mW (juhtmevaba andur)

Ilmajaama möötmed: 160 x 19 x 115 mm

Ilmajaama netokaal: 0,206 kg

Anduri möötmed: 38 x 19 x 100 mm

Anduri netokaal: 0,032 kg

Toiteplokki puudutav teave
Avaldatud teave	Väärtused ja andmed	Ühik
Tootja nimetus või kaubamärkÄriregistri number Aadress	Manufacturer's Name : DONGGUAN SHIJIEHUAXU ELECTRONICS FACTORYCommercial Registration Number: 440429543Address: No.200,Technology East Road,ShijieTownDongguan City,Guangdong,P.R.China
Mudelitähis	HX075-0501200-AG-001
Sisendpinge	100-240	V
Vahelduvvoolu sisendsagedus	50/60	Hz
Väljundpinge	DC5	V
Väljundvool	1.2	A
Väljundvõimsus	6.0	W
Keskmine tootlikkus	≥75	%
Tootlikkus madalal koormusel(10 %)	71.17	%
Võimsustarbimine ilma koormuseta	≤0.1	W

Svarbi informacija
