KASUTUSJUHEND WQ46B2C1CH SIEMENS

1.1.1 Eesmärk.... 189

1.2 Sümbolite selgitus 189

1.2.1 Ohutasemed.... 189

1.2.2 Ohusümbolid 189

1.2.3 Hoiatuste struktuur.... 190

1.2.4 Üldised sümbolid.... 190

Ohutus.... 191

2.1 Üldised ohutusjuhised.... 191

2.1.1 Köik kodumasinad.... 191

Diagrammid.... 192

Toöriistad ja abinõud.... 193

Remont....194

5.1 Kondensveemahuti eemaldamine.... 194

5.1.1 Kondensveemahuti eemaldamine 194

5.1.2 Kondensveemahuti paigaldamine 194

5.2 Kondensveemahuti käepideme eemaldamine 195

5.2.1 Kondensveemahuti käepideme eemaldamine.... 195

5.2.2 Kondensveemahuti paigaldamine 195

5.3 Hooldusluugi vahetamine.... 196

5.3.1 Hooldusluugi eemaldamine.... 196

5.3.2 Hooldusluugi paigaldamine.... 197

5.4 Filtrite eemaldamine ja puhastamine.... 199

5.4.3 Vahufiltri eemaldamine ja puhastamine 200

5.5 Ukse vahetamine....202

5.5.1 Ukse eemaldamine 202

5.5.2 Ukse paigaldamine.... 202

5.6 Ukseluku vahetamine 203

5.6.1 Ukseluku eemaldamine 203

5.6.2 Ukseluku paigaldamine 203

5.7 Ukse lahtivõtmine (klaasaknaga - variant 1).... 204

5.7.1 Ukse lahtivõtmine 204
5.7.2 Ukse kokkupanemine 208

5.8 Ukse lahtivõtmine (klaasaknaga - variant 2).... 210

5.8.1 Ukse lahtivõtmine 210
5.8.2 Ukse kokkupanemine 214

5.9 Ukse lahtivõtmine (ilma klaasaknata) 216

5.9.1 Ukse lahtivõtmine 216
5.9.2 Ukse kokkupanemine 217

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (välja antud 07/2025).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

- Meetmed ja ettevaatusabinöud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

- Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid:

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start[00123456]	Klahvi või nupu tunnus
	Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ekraanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvörgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile EN 50678 (endine VDE 0701) või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ja transportöörlinte.

Diagrammid

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Abitööriist[15000155]	Tööriist plastosade lahtitegemiseks
Isoleeritud kruvi-keeraja koos puurimisauguga tähtotsikuga T15 [15000626]	Lehe pikkus 125 mm, splindiga poltidele
Lapiku otsaga kruvikeeraja	Tera pikkus max 6 cm
Täppiskruvikeerajate komplekt [00341820]	9 tükki, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga poltidele

Remont

5.1 Kondensveemahuti eemaldamine

Nõue:

Seade on toitest lahutatud.

5.1.1 Kondensveemahuti eemaldamine

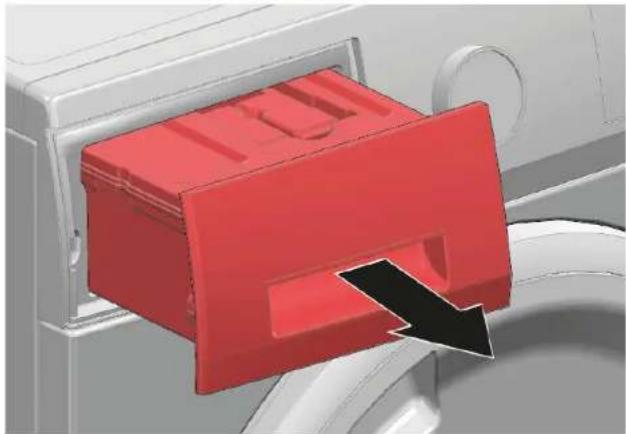

Töstke kondensveemahuti välja, hoidke seda tasasena.

5.2 Kondensveemahuti käepideme eemaldamine

Nõue:

Seade on toitest lahutatud.
Kondensveemahuti eemaldatud.→194
→ "Kondensveemahuti eemaldamine", 194

5.2.1 Kondensveemahuti käepideme eemaldamine

Kondensveemahuti käepideme eemaldamiseks:

1. Vabastage kinnituselemendid (1).
2. Lükake käepidet ülessuunas (2).

5.3 Hooldusluugi vahetamine

Eritööriistad:

Lapiku otsaga kruvikeeraja Tera pikkus max 6 cm
Pumba kiil 28 cm x 13 cm x 5 cm, talub kuni 130 kg raskust

Ainult SelfCleaning-funktsiooniga seadmetel.

[15000642]

5.3.1 Hooldusluugi eemaldamine

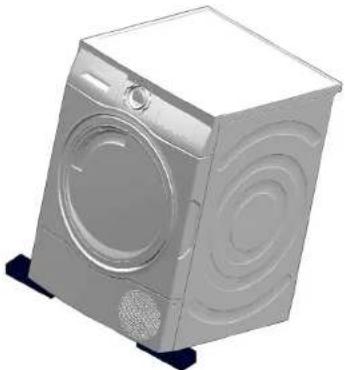

1. Kasutage seadme töstmiseks ja kinnitamiseks öhkpatja, et tagada vaba ja ohutu ligipääs eesmistele alumistele riividele ja konksudele.

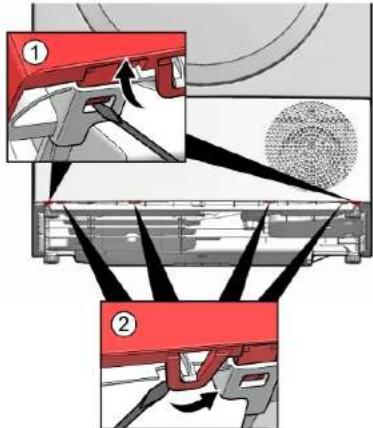

1. Vabastage lameda kruvikeerajaga mõlemad riivid (1) ja esikaane konksud (2).

Pöörake tähelepanu ülemises osas olevatele sakkidele.

Remont

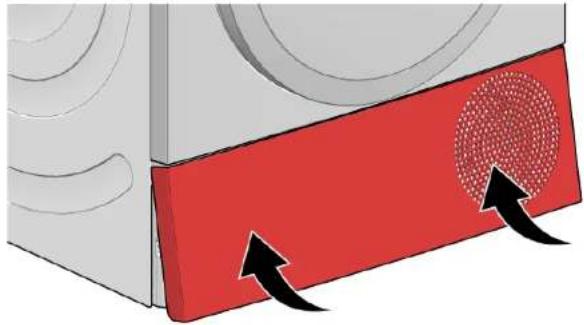

1. Liigutage hooldusluuki üles ja seadme põhja poole. 2. Kinnitage ülejäänud riivid (1) ja konksud (2).

5.4 Filtrite eemaldamine ja puhastamine

1. Eemaldage kaheosaline ebemesõel.

1. Avage kaks ebemesõela (1), eemaldage ebemed ja puhastage kaks ebemesõela põhjalikult sooja voolava vee all (2).

	Kui filtrite puhastamine ei lahenda probleemi ja teade filtrite puhastamise kohta ilmub endiselt – vahetage ebemesõel, sest see võib olla pesuva- hendi jääkidega püsivalt ummistunud.
	Ärge puhastage filtreid nõudepesumasinas!
	Ärge kasutage seadet kunagi ilma ebemesõelata.

5.4.2 Kondensveefiltri puhastamine

SelfCleaning-funktsiooniga seadmed.

Kondensveefiltrit tuleb puhastada vähemalt igal kondensveemahuti tühjendamisel. Kui seadet pole mönda aega kasutatud, puhastage kondens-veefilter enne kasutamist.

Remont

1. Tömmake kondensveemahutit välja.

1. Tömmake kondensveefilter kondensveemahutist välja.
2. Puhastage kondensveefiltrit sooja voolava vee all pehme harjaga.

Seadet tohib kasutada ilma kondensveefiltrita ainult teatud tingimustel - söltuvalt seadme tüübist ja välise äravoolu ühendusest. Järgige seadme kasutusjuhendit, et vältida seadme kahjustamist.

5.4.3 Vahufiltri eemaldamine ja puhastamine

Ilma SelfCleaning-funktsioonita seadmed.

1. Avage hooldusluuk.

Kondensvesi kogutakse põhjapannile, enne kui see juhitakse kondensveemahutisse. See on tavapärane tööpõhimõte, sest pesust tu-lev niiskus kondenseerub selles kohas.

Tömmake hoolduskate välja.

1. Võtke vahufilter hoolduskattest välja.

1. Peske vahufiltrit voolava vee all ja pigistage vesi välja.

1. Puhastage soojusvaheti katet pehme harjaga.

	Pange tähele: ärge kahjustage vahufiltrit. Kui selles on tugevaid setteid, puhastage filtrimatt ettevaatlikult tolmuimejaga. Puhastage vaid puhta veega; ärge kasutage muid puhastusvahendeid.
	Eemaldage tihendilt kindlasti kogu mustus.

Ärge kasutage seadet kunagi ilma ebemesõelata.

Remont

5.5 Ukse vahetamine

Eritööriistad:

Tähtotsikuga T20 kruvikeeraja 100 mm, splindiga poltidele [00340764] koos puurimisaguga

Nõue:

Uks avatud.

5.5.1 Ukse eemaldamine

1. Eemaldage kruvi.

1. 1. Eemaldage uks seda tõstes (1).
2. Tõmmake tahapoole (2).

5.6 Ukseluku vahetamine

Eritööriistad:

Tähtotsikuga T20 kruvikeeraja 100 mm, splindiga poltidele [00340764] koos puurimisaguga

Nõue:

Uks on avatud.

5.6.1 Ukseluku eemaldamine

1. Eemaldage poldid ja eemaldage ukseluku kate.

1. Eemaldage ukselukk seadmest.

5.7 Ukse lahtivõtmine (klaasaknaga - variant 1)

Eritööriistad:

Tähtotsikuga T20 kruvikeeraja 100 mm, splindiga poltidele [00340764] koos puurimisaguga
Täppiskruvikeerajate komplekt 9 tükki, 2,0 mm, 2,4 mm, 3,0 mm, [00341820] PHO, PH00, PH1, TX6, TX8, TX9

Nõue:

Uks eemaldatud.→202

5.7.1 Ukse lahtivõtmine

1. Asetage uks kriimustuste vältimiseks pehmele pinnale.

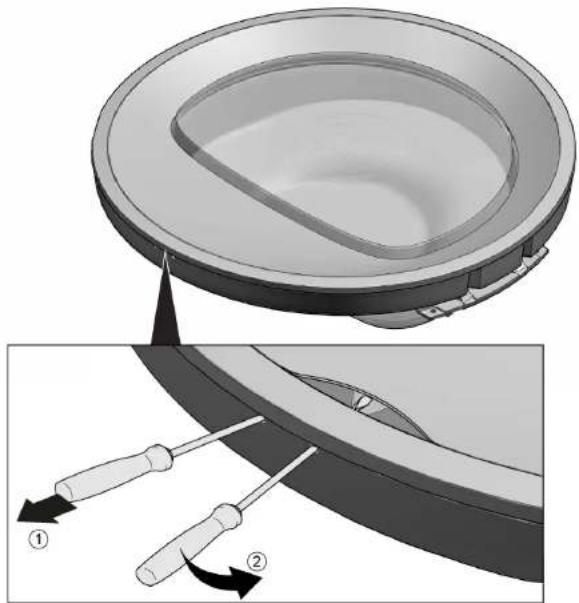

2. Sisestage mölemad kruvikeerajad ukse allservas olevatesse aukudesse.

3. 1. Lükake vasak kruvikeeraja auku (1), et vabastada riiv.
4. Lükake paremat kruvikeerajat alla (2), et vabastada lukustus.

1. 1. Kui kate on osaliselt üles nihutatud, eemaldage vasak kruvikeeraja (1), et katet mitte blokeerida.

2. Keerake paremat kruvikeerajat (2) paremale poole.

1. Haarake ukse vahetüki alumisest servast ja tömmake riivide vabastamiseks.

1. Eemaldage ukse vahetükk.

1. Eemaldage ukseklaas.

1. Eemaldage ukseklaas, alustades alumisest servast.

- Paigaldage vastupidises järjekorras.

	Pange tähele uksetihendi ölget paigaldust.
	Ukseklaasi paigaldamisel jälgige, et klaas asetatakse kolme hoidiku (1) alla ja kinnitage see (2).

Remont

	Pange tähele ukseklaasi öiget paigutust.
	Tagumine raam tarnitakse ilma magnetita – ärge unustage seda originaalosast üle võtta.Magnet peab olema paigaldatud õigesse asendisse – märgistus (valgeriba) peab olema suunatud tele poole.

	Asetage ukseklaas uksele ja joondage serv soonde.

Remont

5.8 Ukse lahtivõtmine (klaasaknaga - variant 2)

Eritööriistad:

Tähtotsikuga T20 kruvikeeraja 100 mm, splindiga poltidele [00340764] koos puurimisaguga
Abitööriist Tööriist plastosade lahtitegemiseks [15000155]

Nõue:

Uks eemaldatud.→202

5.8.1 Ukse lahtivõtmine

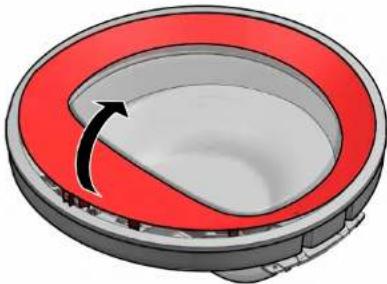

1. Keerake katet päripäeva.

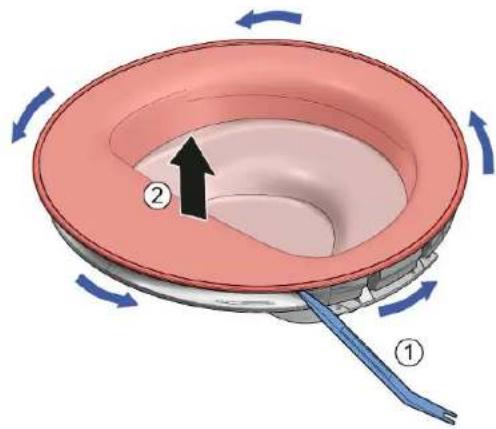

2. 1. Sisestage eritööriist ja vabastage ukse ümber olevad riivid.

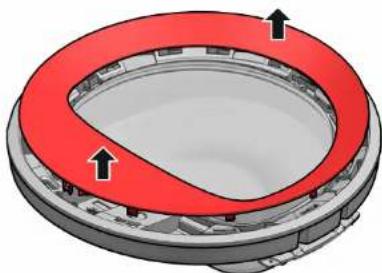

3. Eemaldage kate.

1. Eemaldage hingelt 2 kruvi ja uksekonksult 2 kruvi.

1. Eemaldage hingekate ja uksekonks. 5. Eemaldage uksehingelt 3 kruvi.

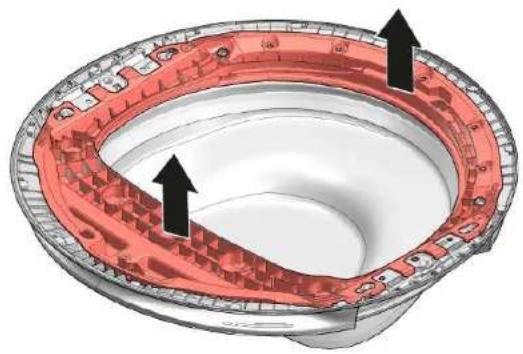

1. Eemaldage tugevdusraam. 9. Eemaldage ukseklaas.

- Paigaldage vastupidises järjekorras.

	Pange tähele uksetihendi öiget paigutust.
	Pange tähele ukseklaasi öiget paigaldust.

Remont

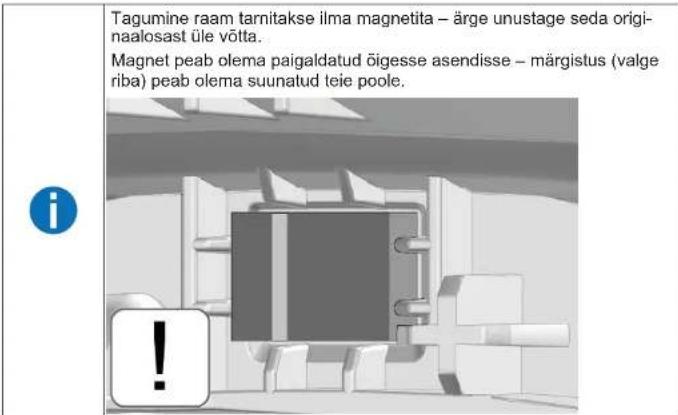

Tagumine raam tarnitakse ilma magnetita – ärge unustage seda originaalosast üle võitta. Magnet peab olema paigaldatud õigesse asendisse – märgistus (valgeriba) peab olema suunatud teie poole.

Remont

5.9 Ukse lahtivõtmine (ilma klaasaknata)

Nõue:

Uks avatud.

5.9.1 Ukse lahtivõtmine

1. 1. Haarake kattest mõlema käega (1).

2. Keerake katet pääripäeva (2).

5.9.2 Ukse kokkupanemine

1. Paigaldage vastupidises järjekorras.

2.

Pöörake tähelepanu tihendi ülemises osas olevale asenditähisele.

1. Pange disainröngas uksele ja keerake seda vastupäeva.

Remont

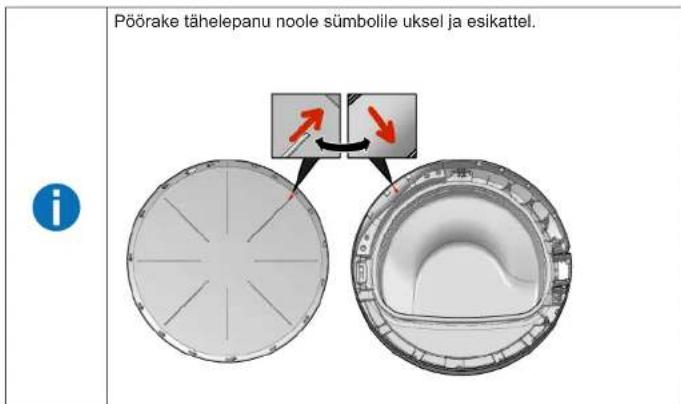

Pöörake tähelepanu noole sümbolile uksel ja esikattel. i
