BRUGSANVISNING WQ46B2C1CH SIEMENS

i Om dette dokument....96

1.1 Vigtig information.... 96

1.1.1 Formál.... 96

1.2 Forklaring af symboler 96

1.2.1 Fareniveauer 96
1.2.2 Faresymboler.... 96
1.2.3 Advarslernes opbygning 97
1.2.4 Generelle symboler 97

Sikkerhed 98

2.1 Generelle sikkerhedsanvisninger 98

2.1.1 Alle husholdningsapparater 98

Diagrammer....99

Værktøjer og hjælpemidler.... 100

Reparation 101

5.1 Fjernelse af kondensvandbeholder 101

5.1.1 Fjernelse af kondensvandbeholder.... 101
5.1.2 Installation af kondensvandbeholder 101

5.2 Fjernelse af kondensvandbeholderhåndtag 102

5.2.1 Fjernelse af kondensvandbeholderhåndtag 102
5.2.2 Installation af kondensvandbeholder 102

5.3 Udskiftning af vedligeholdelsesafdækning.... 103

5.3.1 Fjernelse af vedligeholdelsesafdækningen 103
5.3.2 Installation af vedligeholdelsesafdækningen 104

5.4.1 Fjernelse og rengøring af fnugfilter.... 106
5.4.2 Rengøring af kondensvandsfilter.... 106
5.4.3 Fjernelse og rengøring af skumfilter 107

5.5 Udskiftning af dør 109

5.5.1 Fjernelse af dør.... 109
5.5.2 Montering af dør 109

5.6 Udskiftning af dørlås.... 110

5.6.1 Fjernelse af dørlås 110
5.6.2 Montering af dørlås 110

5.7 Adskillelse af dør (med glasvindue - variant 1) 111

5.7.1 Adskillelse af døren 111
5.7.2 Samling af døren 115

5.8 Adskillelse af dør (med glasvindue - variant 2) 117

5.8.1 Adskillelse af døren 117
5.8.2 Samling af døren 121

5.9 Adskillelse af dør (uden glasvindue).... 123

5.9.1 Adskillelse af dør 123
5.9.2 Samling af døren 124

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 07/2025).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fulgt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
Start	Angivelse af en tast eller knap
[00123456]	Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød på grund af spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til EN 50678 (tidligere VDE 0701) eller landespecifikke forskrifter.
  Fare for tilskadekomst på grund af skarpe kanter!
  ■ Brug beskyttelseshandsker.
  Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter
  ■ Brug sikkerhedssko.
  ■ Sørg for at sikre tunge komponenter mod at falde ned.
  ■ Stik kropsdele ind i bevægelige komponenter.
  Fare for apparatets sikkerhed/funktion!
  ■ Brug kun originale reservedele.
  Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
  ■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Diagrammer

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Hjælpeværktøj[15000155]	Værktøj til at løsne plastikdele ud
Isoleret skruetræk- ker Torx T15 med borehul[15000626]	Klingelængde 125 mm for skru- er med sikringsstift
Flad skruetrækker Klingelængde maks. 6 cm
Sæt med præci- sionsskruetrækkere[00341820]	9 stk., 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Skruetrækker Torx T20 med borehul[00340764]	100 mm for skruer med sik- ringsstift

Reparation

5.1 Fjernelse af kondensvandbeholder

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.

5.1.1 Fjernelse af kondensvandbeholder

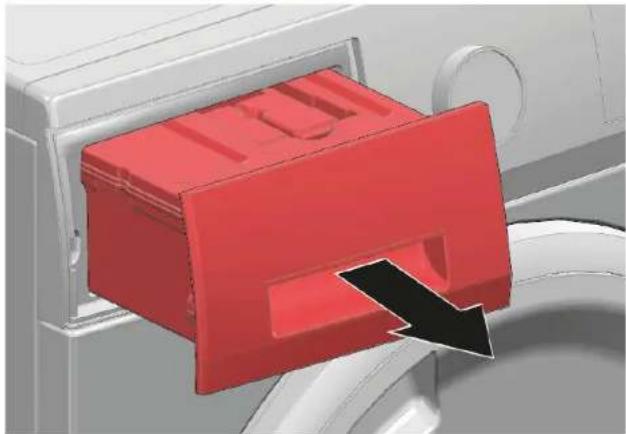

- Træk kondensvandbeholderen vandret ud.

5.1.2 Installation af kondensvandbeholder

- Montér i omvendt rækkefølge.

Reparation

5.2 Fjernelse af kondensvandbeholderhåndtag

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Kondensvandbeholder fjernet.→101
→ "Fjernelse af kondensvandbeholder", 101

5.2.1 Fjernelse af kondensvandbeholderhåndtag

For at fjerne kondensvandbeholderhåndtaget:

1. Frigør läseelementerne (1).
2. Tryk håndtaget opad (2).

5.2.2 Installation af kondensvandbeholder

- Montér i omvendt rækkefølge.

Reparation

5.3 Udskiftning af vedligeholdelsesafdækning

Nødvendig værktøj:

Flad skruetrækker Klingelængde maks. 6 cm
Oppustelig luftpude 28 cm x 13 cm x 5 cm, kan bære en vægt på 130 kg [15000642]

1. Frigør begge hager (1), og frigør krogene på frontlåget (2) ved hjælp af en flad skruetrækker.

5.3.2 Installation af vedligeholdelsesafdækningen

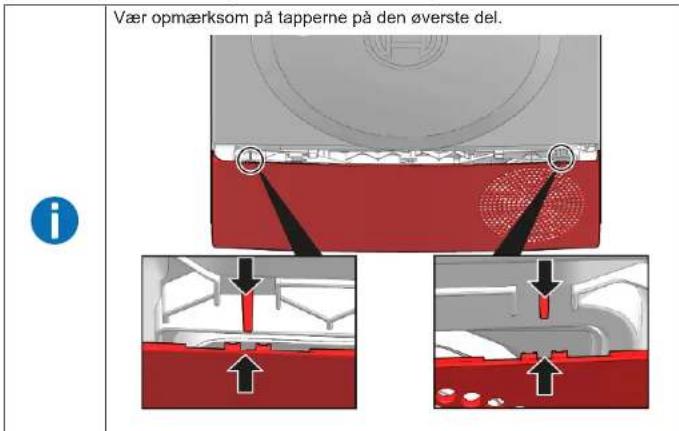

Vær opmærksom på tapperne på den øverste del. i

Reparation

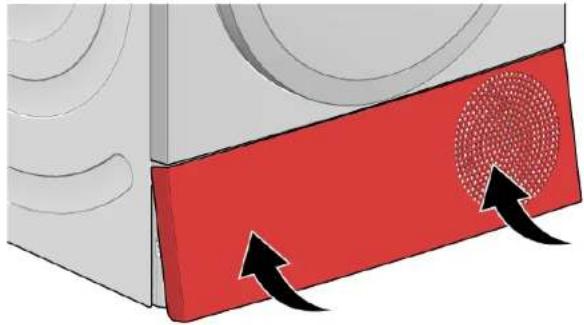

1. Bevæg vedligeholdelsesafdækningen opad og mod bunden af apparatet. 2. Clips resten af hagerne (1) og (2) krogene i.

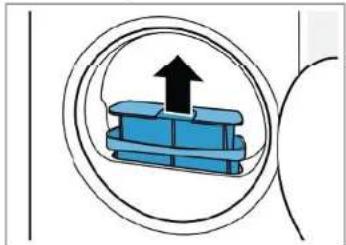

1. Tag det todelte fnugfiltret ud.

1. Tag det todelte fungfilter ud.

1. Åbn de to fnugfiltre (1), fjern fnug, og rengør de to fnugfiltre grundigt under lunkent, rindende varm (2).

	Hvis rengøringen af filtrene ikke løser problemet, og meldingen om at rengøre filtrene stadig vises, skal man udskifte fnugfilteret, da det kan være blokeret af rester af vaskemiddel.
	Filtrene må ikke vaskes i en opvaskemaskine!
	Apparatet må aldrig anvendes uden fnugfilteret.

5.4.2 Rengøring af kondensvandsfilter

Kondensvandsfilteret skal som minimum rengøres, hver gang kondensvandbeholderen tømmes. Hvis apparatet ikke har været brugt i nogen tid, skal du rengøre kondensvandsfilteret, før det anvendes.

Reparation

1. Træk kondensvandbeholderen ud.

1. Træk kondensvandsfilteret ud af kondensvandbeholderen.
2. Rengør kondensvandsfilteret under lunkent, rindende vand med en blød børste.

Apparatet må anvendes uden kondensvandsfilteret under bestemte betingelser afhængigt af apparattypen og tilslutningen af det eksterne afløb. Følg betjeningsvejledningen for at undgå skader på apparatet.

1. Lås serviceafdækningen op.

Kondensvandet opsamles i bundkarret, før det pumpes til kondensvandbeholderen. Det er et normalt funktionsprincip, da fugten fra vasketøjet kondenserer i dette område.

Træk serviceafdækningen ud.

1. Tag skumfilteret ud af serviceafdækningen.

1. Vask skumfilteret under rindende vand, og pres vandet ud af det.

1. Brug en blød børste for at rengøre varmevekslerafdækningen.

	Bemærk: Pas på ikke at beskadige skumfilteret. Hvis der findes tunge af-lejringer, kan filtermätten rengøres forsigtigt med en støvsuger. Brug kun klart vand. Brug ikke rengøringsprodukter.
	Sørg for, at al snavs fjernes fra pakningen.

Apparatet må aldrig anvendes uden fnugfilteret.

Reparation

5.5 Udskiftning af dør

Nødvendig værktøj:

Skruetrækker Torx T20 med 100 mm for skruer med sikringsstift [00340764] borehul

Preindstilling:

Dør åbnet.

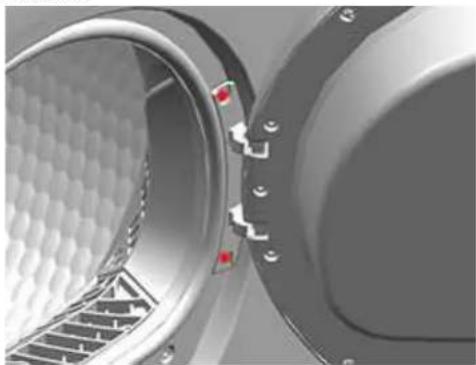

5.5.1 Fjernelse af dør

1. Fjern skruerne.

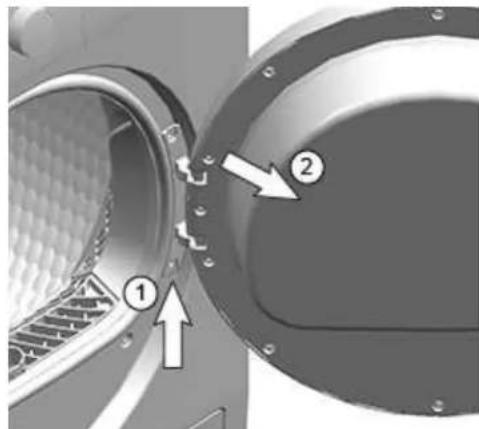

1. 1. Fjern døren ved at løfte den op (1).
2. Træk tilbage (2).

5.5.2 Montering af dør

- Montér i omvendt rækkefølge.

Reparation

5.6 Udskiftning af dørlås

Nødvendig værktøj:

Skruetrækker Torx T20 med 100 mm for skruer med sikringsstift [00340764] borehul

Preindstilling:

Døren er åbnet.

5.6.1 Fjernelse af dørlås

5.6.2 Montering af dørlås

▶ Montér i omvendt rækkefølge.

Reparation

5.7 Adskillelse af dør (med glasvindue - variant 1)

Nødvendig værktøj:

Skruetrækker Torx T20 med borehul
Sæt med præcisionsskruet-rækkere
100 mm for skruer med sikringsstift [00340764]
9 stk., 2,0 mm, 2,4 mm, 3,0 mm, PH0, [00341820] PH00, PH1, TX6, TX8, TX9

Preindstilling:

Dør fjernet.→109

5.7.1 Adskillelse af døren

1. Sæt døren på en blød overflade for at undgå ridser.

2. Sæt begge skruetrækkere i hullerne i dørens underkant.

3. 1. Tryk den venstre skruetrækker ind i hullet (1) for at frigøre hagen.
4. Tryk den højre skruetrækker nedad (2) for at løsne låsen.

1. 1. Fjern den venstre skruetrækker (1) for ikke at blokere afdækningen, mens afdækningen er delvist flyttet opad.

2. Drej den højre skruetrækker (2) i den højre side.

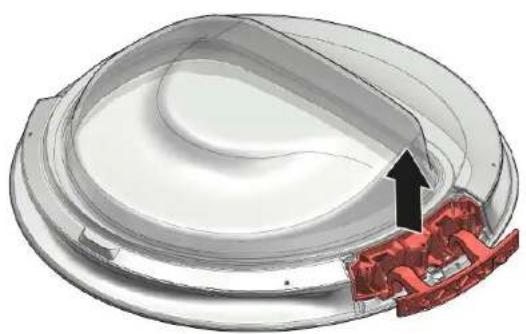

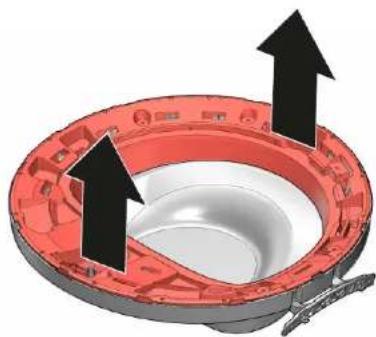

1. Tag fat i dørafstandsstykket i bundkanten, og træk for frigøre låsene.

1. Fjern dørafstandsstykket.

1. Fjern afstandsstykket.

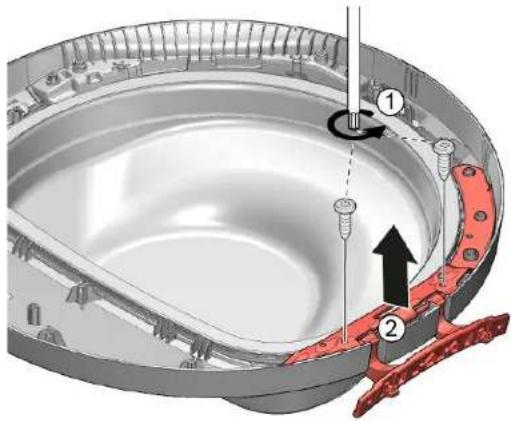

1. 1. Fjern 2 skruer.

2. Fjern hængslet.

5.7.2 Samling af døren

- Montér i omvendt rækkefølge.

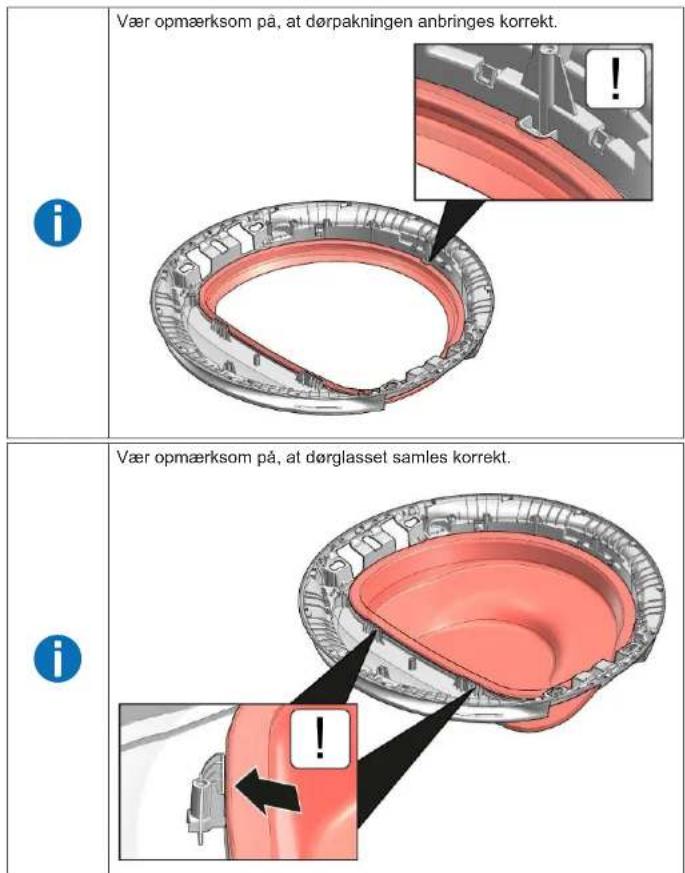

	Vær opmærksom på, at dørpakningen samles korrekt.
	Under samlingen af dørglasset skal man være opmærksom på at sætte glasset under tre holdere (1) og fastgøre det (2).

Reparation

i	Vær opmærksom på, at dørglasset anbringes korrekt.

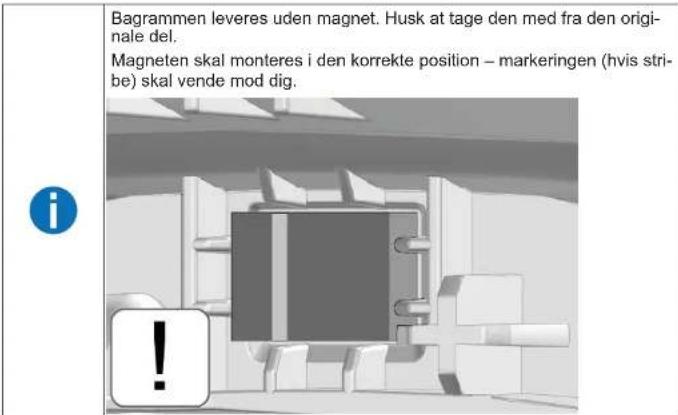

i	Bagrammen leveres uden magnet. Husk at tage den med fra den origi- nale del. Magneten skal monteres i den korrekte position – markeringen (hvis stri- be) skal vende mod dig.
i	!

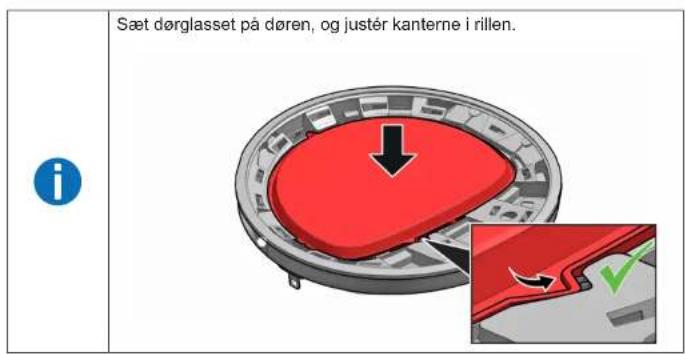

Sæt dørglasset på døren, og justér kanterne i rillen.

Reparation

5.8 Adskillelse af dør (med glasvindue - variant 2)

Nødvendig værktøj:

Skruetrækker Torx T20 med 100 mm for skruer med sikringsstift [00340764] borehul
Hjælpeværktøj Værktøj til at løsne plastikdele ud [15000155]

Preindstilling:

Dør fjernet.→109

5.8.1 Adskillelse af døren

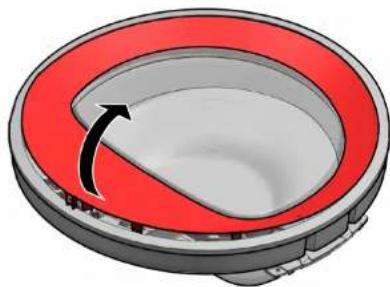

1. Drej afdækningen med uret.

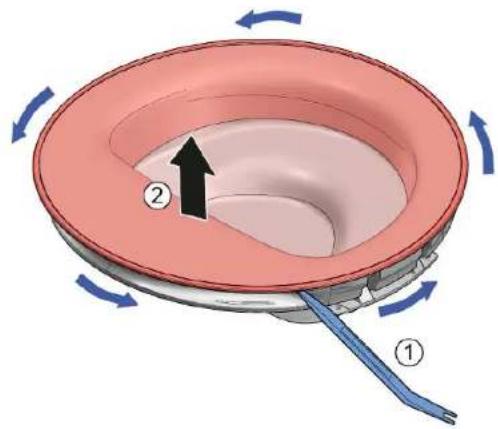

2. 1. Sæt specialværktøjet i, også løsn hagerne hele vejen rundt om døren.
3. Fjern afdækningen.

1. Fjern 2 skruer fra hængslet og 2 skruer fra dørkrogen.

1. Fjern hængslets afdækning og dørkrogen. 5. Fjern 3 skruer fra dørhængslet.

1. Fjern dørhængslet. 7. Fjern 12 skruer.

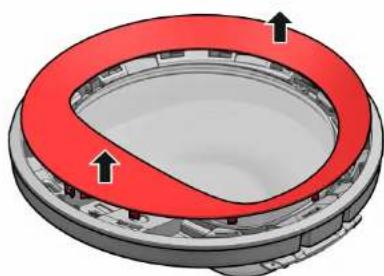

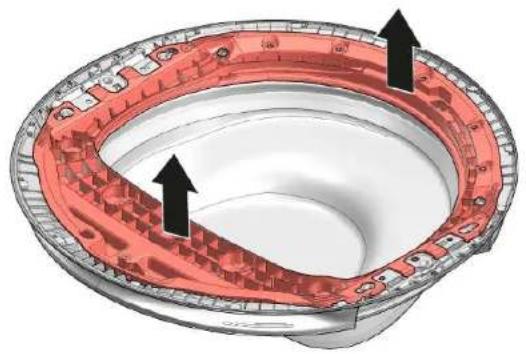

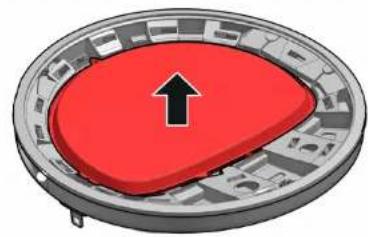

1. Fjern forstærkningsrammen. 9. Fjern dørglasset.

5.8.2 Samling af døren

- Montér i omvendt rækkefølge.

Vær opmærksom på, at dørpakningen anbringes korrekt. Vær opmærksom på, at dørglasset samles korrekt.

Reparation

i Bagrammen leveres uden magnet. Husk at tage den med fra den originale del. Magneten skal monteres i den korrekte position – markeringen (hvis stribe) skal vende mod dig.

Reparation

5.9 Adskillelse af dør (uden glasvindue)

Preindstilling:

Dør äbnet.

5.9.1 Adskillelse af dør

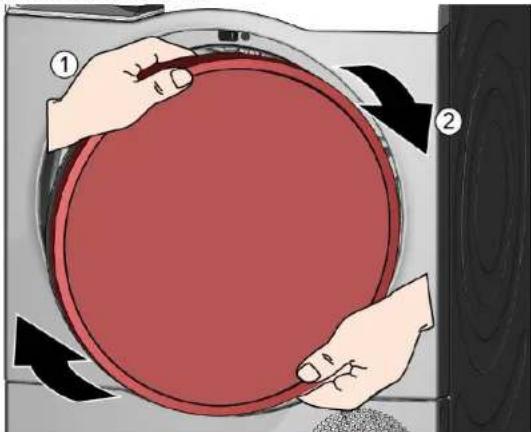

1. 1. Tag fat i afdækningen med begge hænder (1).

2. Drej afdækningen med uret (2).

1. Træk frontafdækningen fremad.

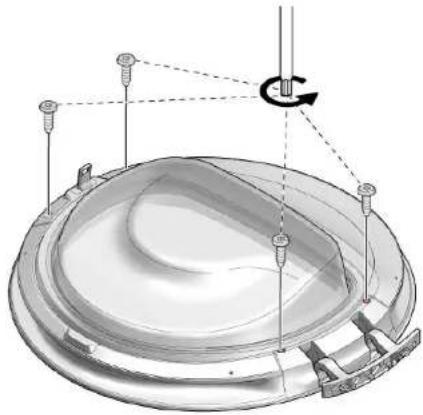

2. Fjern fire skruer.

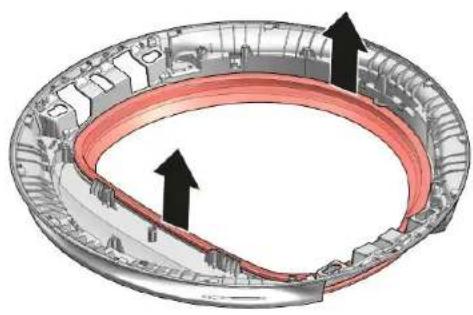

1. Træk i dørpakningen.

5.9.2 Samling af døren

1. Montér i omvendt rækkefølge.

2.

Vær opmærksom på positioneringsstiften på den øverste del af pak-

ningen

Skub dørpakningen ind i rillen.

1. Sæt designringen på døren, og drej den mod uret.

Reparation

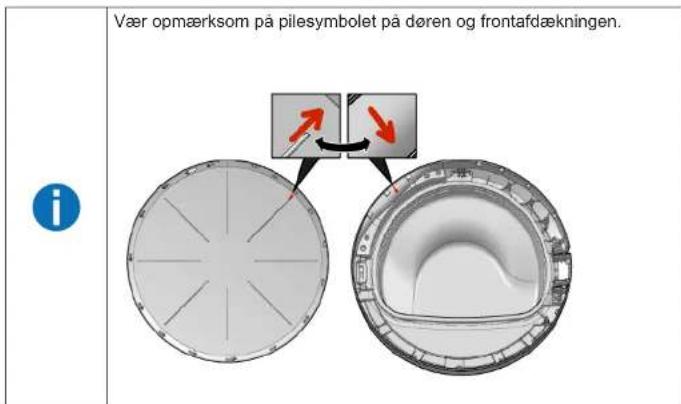

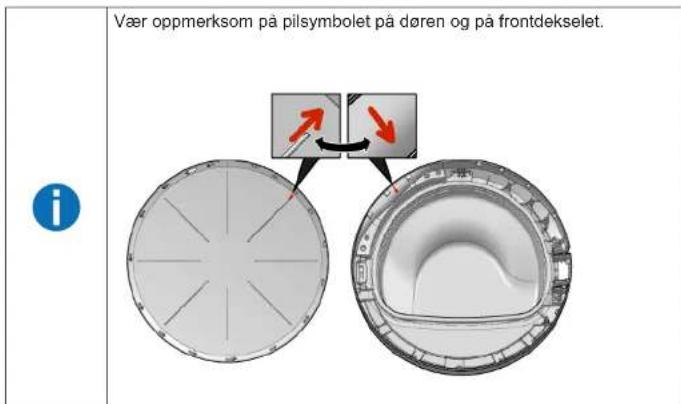

Vær opmærksom på pilesymbolet på døren og frontafdækningen. i

5.8.1 Ta døren fra hverandre 489

5.8.2 Montering av døren 493

5.9.2 Sette døren sammen 496

i Om dette dokumentet

2.1.1 Alle husholdningsapparater

Apparatet kobles fra strømforsyningen.

1. Koble fra det todelte lofilteret.

Døren er demontert.→481

1. Demonter avstandsstykket.

1. Demonter glasset i døren.

1. Demonter avstandsstykket.

1. Demonter dørpakningen.

Døren er demontert.→481

5.8.1 Ta døren fra hverandre

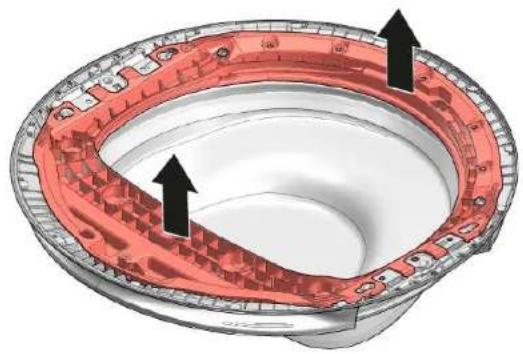

1. Demonter den forsterkede rammen. 9. Demonter glasset i døren.
