KASUTUSJUHEND HBW7519C HAIER

HOIATUS! Kohalduvad tulekahju / tuleohtlike materjalidega ET seotud ohud

Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Olge ettevaatlik, et vältida tulekahju tekkimist tuleohtlike materjalide süttimisel.

222 Seadme tutvustus

224 Nõuanded energiatarbe vähendamiseks

225 Hooldus ja puhastamine

227 Veaotsing

231 Paigaldamine

237 Tehnilised andmed

239 Klienditeenindus

Enne esimest kasutuskorda 210

Paigaldamine 210

Igapäevane kasutus 211

Külmutusagensit puudutav teave 213

Külmiku temperatuuri reguleerimine 217

Sügavkülmiku temperatuuri reguleerimine 217

Ühendusfunktsioon 218

Funktsioon ECO 219

Energiasäästufunktsioon Holiday 219

Kiirjahutusfunktsioon Super Cool 219

Kiirkülmutusfunktsioon Super Freeze 220

Funktsiooni My Zone valimine 221

Aitäh, et ostsite Haieri toote.

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

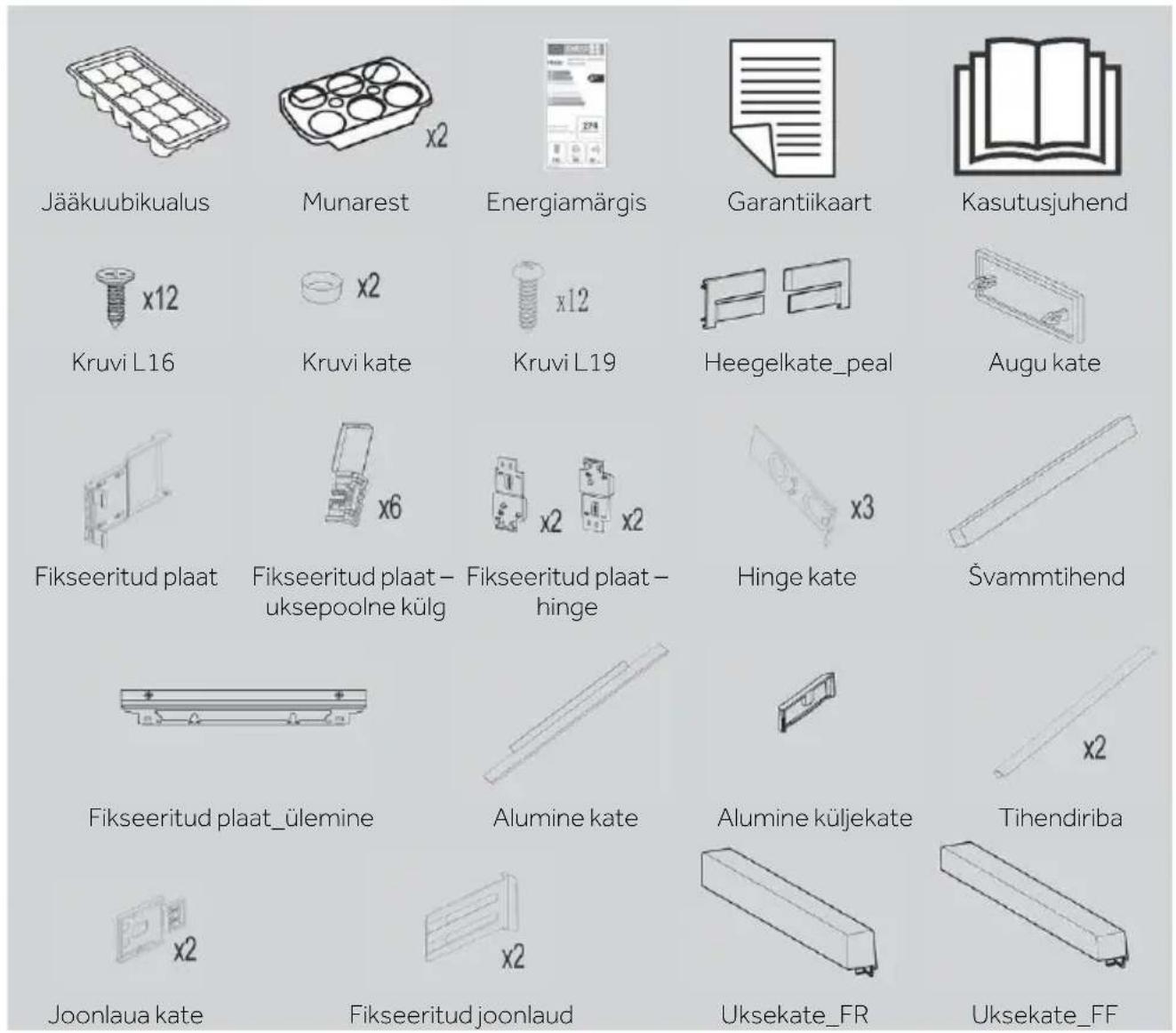

Tarvikud

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni:

Jääkuubikualus Munarest Energiamärgis Garantiikaart Kasutusjuhend x12 Kruvi L16 x2 Kruvi kate x12 Kruvi L19 Heegelkate_peal Augu kate Fikseeritud plaat x6 Fikseeritud plaat – uksepoolne külg Fikseeritud plaat – hinge Hinge kate Švammtihend Fikseeritud plaat_ülemine Alumine kate Alumine küljekate Tihendiriba x2 x2 x2 Joonlaua kate Fikseeritud joonlaud Uksekate_FR Uksekate_FF

HOIATUS – oluline ohutusteave

MÄRKUS – üldine teave ja nõuanded

Keskkonnateave

Utiliseerimine

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS!

Enne esmakordset kasutamist

▶ Kontrollige toodet transpordikahjustuste suhtes.

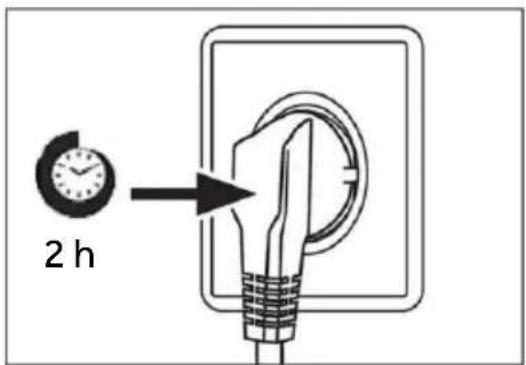

Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis.
Seadet peab alati teisaldama vähemalt kaks inimest, sest see on raske.
Eemaldage köik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja utiliseerige need keskkonnasäästlikult.
Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning örnatoimelise puhastusvahendiga.
Pärast nivelleerimist ja puhastamist oodake vähemalt 2–5 tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“.
Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Power-Freeze aitab kambreid kiiresti jahutada.
Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks -18 °C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „TEMPERATUURI KOHANDAMINE“.
Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.
Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.

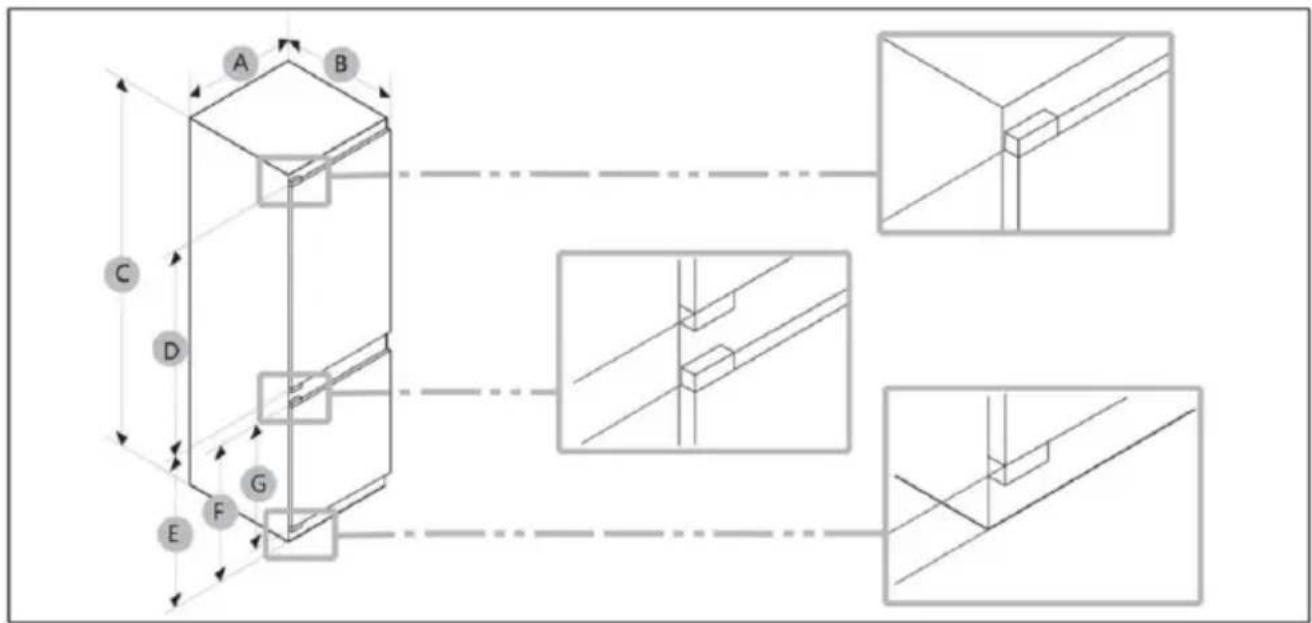

Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv.

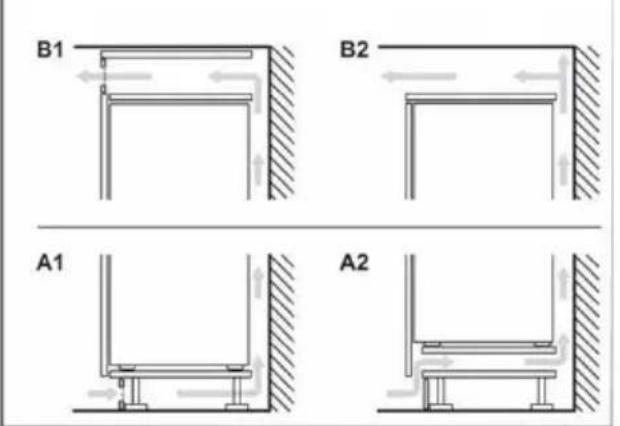

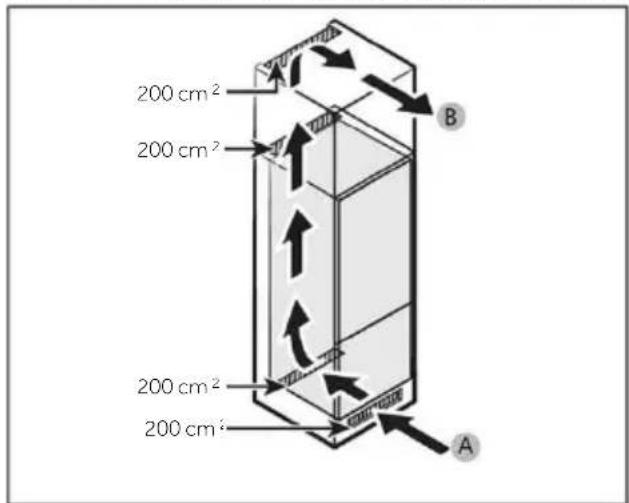

Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud.
▶ Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga.
Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50 Hz. Pinge anomaalse köikumisega vöib kaasneda seadme mittekäivitumine, temperatuuriregulaatori vöi kompressori kahjustumine vöi seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.
- Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.

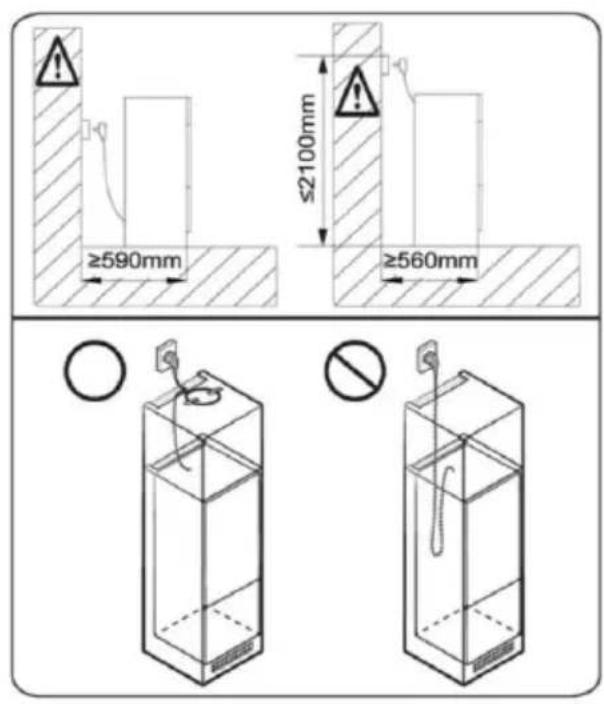

Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.
Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaablile.

Paigaldamine

HOIATUS!

Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hölpsalt ligipääsetav. Seade peab olema maandatud. Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema.

Jälgige, et külmutusagensi kontuur ei saaks kahjustada. Igapäevane kasutamine

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.

3-8-aastased lapsed võivad seadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.

Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.

▶ Lapsed ei tohi seadmega mängida.

Kui seadme läheduses lekib jahutusgaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit.

Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–43°C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam.

Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki.

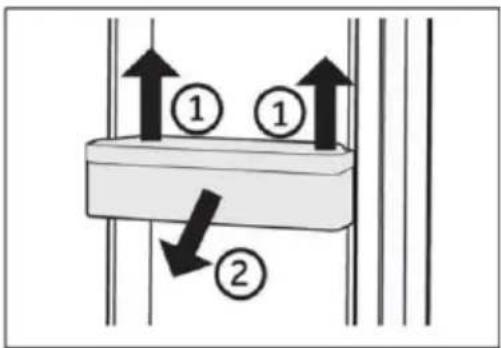

Ärge tömmake ukseriiulitest. Uks võib viltu vajuda, pudeliriiul võib eemalduda või seade võib ümber kukkuda.

Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sörmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmkapi uksi võib avada ja sulgeda vaid sii: kui ukse liikumistrajektooril ei ole lapsi.

HOIATUS!

Ärge hoidke ega kasutage seadmes ega selle läheduses kergsüttivaid, plahvatusohtlikke või söövitavaid aineid.
Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.
Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol).
Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.
Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda
Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABl: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tömmake kinnikülmunud eset jõuga laht!
Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad.
Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Hooldus/puhastamine
Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.
Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

HOIATUS!

Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist.
Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid.
- Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud.
Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega.
Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist.
- Ärge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.

Külmutusagensit puudutav teave

HOIATUS!

Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust.

Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.

Kasutusotstarve

Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. Külmik-sügavkülmik on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks. Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.

Standardid ja direktiivid C€

Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite nõuetele, mille alusel omistatakse tootele CE-vastavusmärgis.

MÄRKUS

Tehniliste muudatuste ja mudelite varieeruvuse töttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

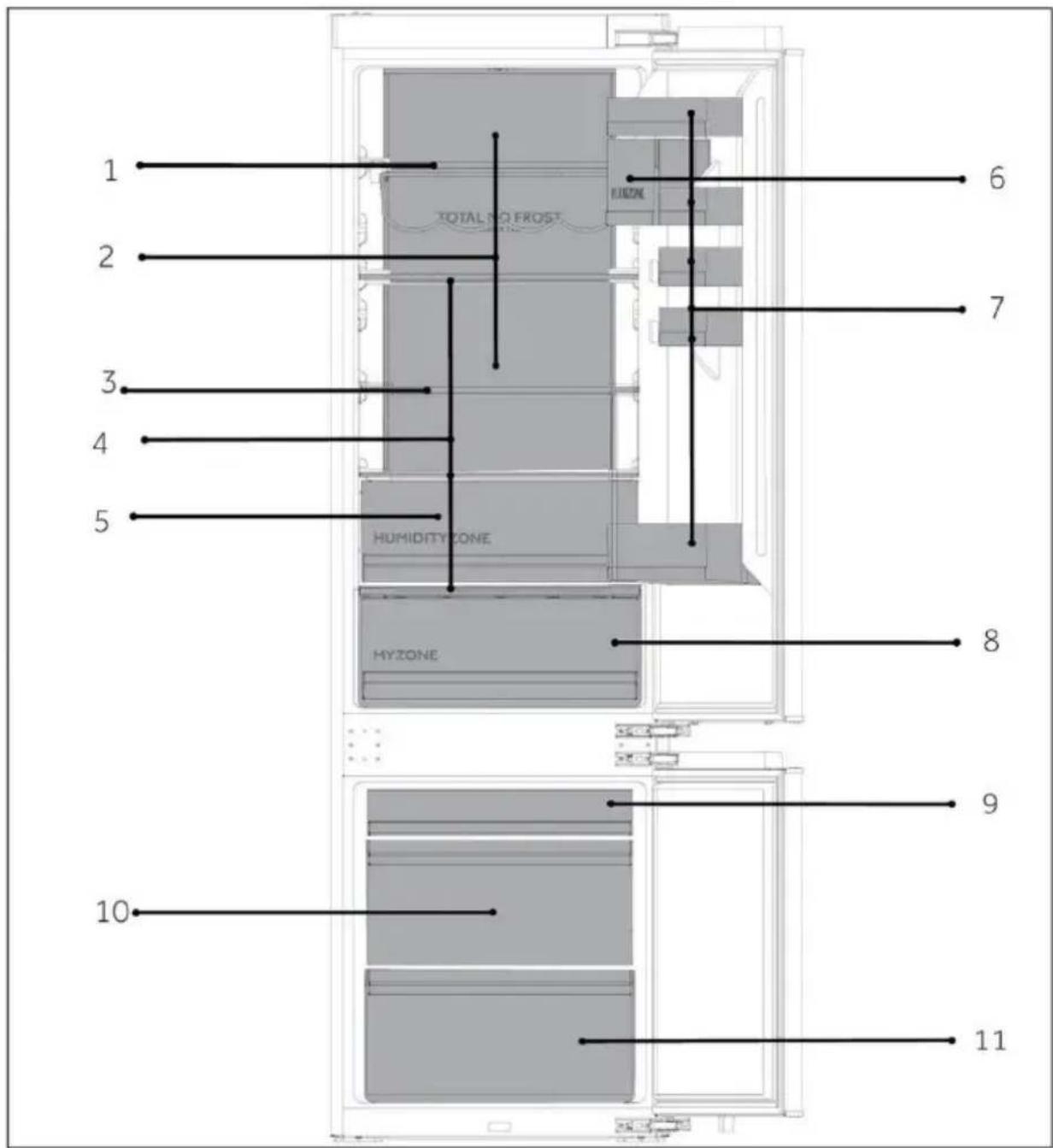

1 2 3 4 5 TOTAL NO FROST HUMIDITY ZONE HYZONE 6 7 8 9 10 11

A: Jahekamber

1 Veiniriul
2 Jahutatud õhu kanal
3 Kokkupandavad riiulid
4 Tavariiulid
5 Humidity Zone'i sahtel
6 Suletud konteiner
7 Pudelihoidik
8 My Zone'i sahtel

B: Sügavkülmkamber
9 Ulemine sügavkülmiku sahtel
10 Keskmine sügavkülmiku sahtel
11 Alumine sügavkülmiku sahtel

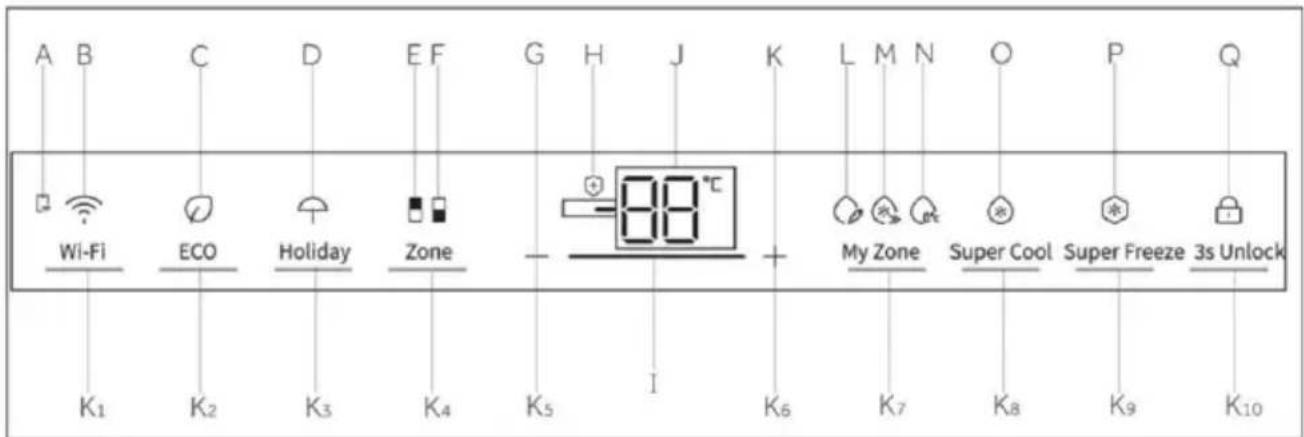

Juhtpaneel

A Mobiilse APR-i ühendus
B Wi-Fi-funktsioon
C Funktsioon ECO
D Energiasäästufunktsioon Holiday
E Külmiku indikaator
F Sügavkülmiku indikaator
G Temperatuuri reguleerimine „-”
H Bakteritsiidne funktsioon
I Käigutugevuse efekti näidik
J Temperatuurinäidik
K Temperatuuri reguleerimine „+“
L Funktsioon Fruit&Veg
M Kiirjahutusfunktsioon QuickCool
N Funktsioon 0°C Fresh
O Kiirjahutusfunktsioon Super Cool
P Kiirkülmutusfunktsioon Super Freeze
Q Lukustamine ja lukustuse avamine

Nupud:

K1 Wi-Fi seadistusnupp
K2 Funktsiooni ECO nupp
K3 Energiasäästufunktsiooni Holiday nupp
K4 Tsooni valimise nupp
K5 Temperatuuri reguleerimise nupp „-”
K6 Temperatuuri reguleerimise nupp „+“
K7 Funktsiooni My Zone valimise nupp
K8 Kiirjahutuse Super Cool valikunupp
K9 Kiirkülmutuse Super Freeze valikunupp
K10 Lukustamise ja lukustuse avamise nupp

Andurnupud

Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel.

Seadme sisse-/väljalülitamine

Seade lülitub vooluvõrku ühendamisel automaatselt sisse.

Külmiku esmakordsel sisselülitamisel süttib näidik „J“ (temperatuurinäidik). Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C. Süttib näidik „M“ (QuickCooli näidik).

My Zone seadistatakse automaatselt funktsioonile QuickCool.

Paneelilukk võib aktiveeritud olla.

Märkus.

Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

Automaatne lukustus: Kui külmiku uks ja sügavkülmiku uks on suletud ja 30 sekundi jooksul ühtegi nuppu ei kasutata, lülitub ekraan automaatselt välja ja lukustub.

Käsitsi lukustamine: Kui ekraan on lukust avatud, vajutage 3 sekundit nuppu „K10" (3S Unlock). Kostub ühekordne helisignaal, süttib näidik „Q" (paneelilukk) ja ekraan lukustub.

Lukustust avamine: Kui ekraan on lukustatud, vajutage 3 sekundit nuppu „K10“ (3S Unlock). Kostub ühekordne helisignaal, näidik „Q“ (paneelilukk) kustub ja ekraan on lukust avatud.

Külmkapi sisetemperatuuri möjutavad alljärgnevad tegurid:

Keskkonna temperatuur, ukse avamise sagedus, hoiustatud toiduainete hulk seadme paigaldamisel.

Külmiku temperatuuri reguleerimine

Kui ekraan on lukust avatud, vajutage nuppu „K4“ (tsooni valija). Kostab helisignaal, süttib näidik „E“ (külmiku näidik) ning avaneb külmiku temperatuuri seadistamise režiim.

Vajutage nuppu „K5“ (temperatuuri reguleerimise nupp „-“); igal vajutusel, kostub üks helisignaal ning külmiku seadistatud temperatuuri vähendatakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „9 °C->8 °C->7 °C->6 °C->5 °C->4 °C->3 °C->2 °C->1 °C".

Vajutage nuppu „K6“ (temperatuuri reguleerimise nupp „+“); igal vajutusel kostub üks helisignaal ja külmiku seadistatud temperatuuri suurendatakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „1 °C->2 °C->3 °C->4 °C->5 °C->6 °C->7 °C->8 °C->9 °C“.

MÄRKUS

Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratak süsteem automaatselt ja salvestatakse seadistatud temperatuur.

Sügavkülmiku temperatuuri reguleerimine

Kui ekraan on lukust avatud, vajutage nuppu „K4“ (tsooni valija). Kostab helisignaal, süttib näidik „F“ (sügavkülmiku näidik) ning avaneb sügavkülmiku temperatuuri seadistamise režiim.

Vajutage nuppu „K5“ (temperatuuri reguleerimise nupp „-“); igal vajutusel kostub üks helisignaal ja sügavkülmiku seadistatud temperatuuri vähendatakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „-14 °C -> -15 °C -> -16 °C -> -17 °C -> -18 °C -> -19 °C -> -20 °C -> -21 °C -> -22 °C -> -23 °C -> -24 °C”.

Vajutage nuppu „K6“ (temperatuuri reguleerimise nupp „+“); igal vajutusel kostub üks helisignaal ja sügavkülmiku seadistatud temperatuuri suurendatakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „-24 °C -> -23 °C -> -22 °C -> -21 °C -> -20 °C -> -19 °C -> -18 °C -> -17 °C -> -16 °C -> -15 °C -> -14 °C”.

MÄRKUS

Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur.

1. toiming Laadige rakendusepoest alla rakendus hOn.

1. toiming Looge rakenduses hOn konto või logige sisse, kui teil on konto juba olemas.

1. toiming Järgige rakenduses hOn kuvatavaid sidumisjuhiseid.

1. Wi-Fi-ühenduse konfigureerimiseks järgige rakenduses antavaid juhiseid.
2. Pärast Wi-Fi-ühenduse konfigureerimist ja ühenduse loomist jääb Wi-Fi-ühenduse ikoon „B“ sisse lülitatuks.
3. Kui Wi-Fi on juba konfigureeritud, ühendatakse see Wi-Fi sisse lülitamisel vastavalt konfiguratsiooniteabele automaatselt.
4. Wi-Fi väljalülitamiseks vajutage Wi-Fi nuppu „K1“ ja Wi-Fi ikoon „B“ lülitub välja.
5. Wi-Fi sisselülitamiseks ja konfigureerimise alustamiseks vajutage Wi-Fi nuppu „K1“ ja Wi-Fi ikoon „B“ hakkab aeglaselt vilkuma. Kui soovite Wi-Fi-funktsiooni konfigureerida, vajutage 3 sekundit nuppu „K1“, Wi-Fi ikoon vilgub kiiresti ja lülitub konfigureerimisrežiimi. Kui soovite Wi-Fi-funktsiooni välja lülitada, vajutage üks kord nuppu „K1“. Ülaltoodud samme korratakse.
6. Kui toode on konfigureeritud ja Wi-Fi-funktsioon on välja lülitatud, ei lülitu külmkapp konfiguratsioonirežiimi, kui see on uuesti toiteallikaga ühendatud.

Funktsioon ECO

1. Kui ekraani lukustus on avatud, vajutage nuppu „K2“ (funktsioon ECO nupp), kostub üks helisignaal, süttib näidik „C“ (funktsioon ECO) ja seejärel lülitub funktsioon ECO sisse.
2. Kui ekraani lukustus on avatud, vajutage nuppu „K2“ (funktsioon ECO nupp), kostub üks helisignaal, näidik „C“ (funktsioon ECO) kustub ja seejärel lülitub funktsioon ECO välja.

Energiasäästufunktsioon Holiday

1. Kui ekraani lukustus on avatud, vajutage nuppu „K3“ (funktsiooni Holiday nupp), kostub üks helisignaal, süttib näidik „D“ (funktsioon Holiday) ja seejärel lülitub funktsioon Holiday sisse.
2. Kui ekraani lukustus on avatud, vajutage nuppu „K3" (funktsiooni Holiday nupp), kostub üks helisignaal, näidik „D" (funktsioon Holiday) kustub ja seejärel lülitub funktsioon Holiday välja.

MÄRKUS

1. Energiasäästufunktsiooni Holiday kasutatakse peamiselt lühiajaliste reiside ja muude olukordade puhul ning funktsiooni Holiday kasutamisel tuleb külmikuruum tühiendada.
2. Funktsioonis Holiday on külmikuruumi temperatuur körgem (umbes 17°C), pöörake tähelepanu toidu eemaldamisele külmikuruumist, et vältida toidu riknemist.
3. Energiasäästufunktsiooni Holiday aktiveerimisel lülitatakse temperatuuri reguleerimisfunktsiooni My Zone ikoonid „Fruit&Veg, QuickCool ja 0°C Fresh“ välja ning My Zone'i temperatuuri ei saa reguleerida. Pärast energiasäästufunktsiooni Holiday väljalülitamist ennistatakse külmikukambri ja My Zone'i eelnevalt kasutusel olnud sätted.

Kiirjahutusfunktsioon Super Cool

1. Kui ekraani lukustus on avatud, vajutage nuppu „K8" (funktsiooni Super Cool valija), kostub üks helisignaal, süttib näidik „O" (funktsioon Super Cool) ja seejärel lülitub funktsioon Super Cool sisse.
2. Kui süttib näidik „O“ (funktsioon Super Cool), vajutage nuppu „K8“ (funktsiooni Super Cool valija), kostub üks helisignaal, näidik „O“ (funktsioon Super Cool) kustub ja seejärel lülitub funktsioon Super Cool välja.
3. Pärast funktsiooni Super Cool sisselülitamist lülitab külmkapp funktsiooni automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite funktsiooni käsitsi välja lülitada, vajutage nuppu „K8“ (funktsiooni Super Cool valija).

MÄRKUS

1. Olekus Super Cool ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks kas nuppu „K5“ (temperatuuri reguleerimise nupp või nuppu „K6“ (temperatuuri reguleerimise nupp „+“), hakkab vilkuma näidik „O“ (funktsiooni Super Cool näidik) ja kostub heli, mis annab märku, et seda toimingut ei saa teha.
2. Funktsiooni Super Cool olekus ei saa automaatse seadistamise funktsiooni Auto-set erinevate juhtimisrežiimide töttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist.
3. See funktsioon inaktiveeritakse automaatselt 4 tunni pärast.

Kiirkülmutusfunktsioon Super Freeze

1. Kui ekraani lukustus on avatud, vajutage nuppu „K9“ (funktsiooni Super Freeze valija), kostub üks helisignaal, süttib näidik „P“ (funktsioon Super Freeze) ja seejärel lülitub funktsioon Super Freeze sisse.
2. Kui süttib näidik „P“ (funktsioon Super Freeze), vajutage nuppu „K9“ (funktsiooni Super Freeze valija), kostub üks helisignaal, näidik „P“ (funktsioon Super Freeze) kustub ja seejärel lülitub funktsioon Super Freeze välja.
3. Pärast funktsiooni Super Freeze sisselülitamist lülitab külmkapp funktsiooni automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite funktsiooni käsitsi välja lülitada, vajutage nuppu „K9“ (funktsiooni Super Freeze valija).

MÄRKUS

1. Olekus Super Freeze ei saa sügavkülmiku temperatuuri reguleerida.
   Kui vajutate sügavkülmiku temperatuuri reguleerimiseks nuppu „K5“ (temperatu reguleerimise nupp „-”) või nuppu „K6“ (temperatuuri reguleerimise nupp „+”), hakkab vilkuma näidik „P“ (funktsiooni Super Freeze näidik) ja kostub helisignaal, rannab märku, et seda toimingut ei saa teha.
2. Funktsioon Super Freeze on mõeldud külmutatud toidu toiteväärtuse säilitamiseks, külmutades toidu võimalikult lühikese aja jooksul. Kui korraga tuleb külmutada suu koguses külmutatud toitu. Vahepeal tuleks funktsioon Super Freeze seadistada 2 tundi ette, et sügavkülmik saavutaks suhteliselt madala temperatuuri, ja toit sisse panna. Sel ajal suureneb sügavkülmiku külmutuskiirus, toitu saab kiiresti külmutad toidu toiteväärtus säilib tõhusalt ja ladustamine muutub mugavaks.
3. Funktsioon Super Freeze lülitub 50 tunni pärast automaatselt välja, seejärel kasutatakse seadet eelmääratud temperatuuril.

Funktsiooni My Zone valija

Kui ekraani lukustus on avatud, vajutage nuppu „K7“ (funktsiooni My Zone valikunupp), kostub üks helisignaal, süttib näidik „L“ (funktsioon Fruit&Veg) ja seejärel lülitub funktsioon Fruit&Veg sisse. Kui vajutate mölemat nuppu „K7“ funktsiooni My Zone valimiseks, kostub uuesti helisignaal ja süttib indikaator „M“ (funktsioon Quick Cool) ning seejärel lülitub funktsioon QuickCool sisse. Funktsiooni My Zone valikud on tsükliliselt „Fruit&Veg, QuickCool ja 0°C Fresh“.

MÄRKUS

1. Külmiku esmakordsel sisselülitamisel süttib indikaator „L“, My Zone seatakse automaatselt funktsioonile QuickCool. Üks kolmest My Zone'i näidikust peab põlema. Kui valite uuesti My Zone'i, ei saa eelnevalt põlenud My Zone'i näidikut valida. Konfigureerida saab ainult ühte kolmest funktsioonist. Need kolm funktsiooni on üksteist välistavad.
2. My Zone'i hoiutemperatuuri seadistuse number ei saa olla külmiku temperatuurisättest kõrgem.
3. Kui soovite langetada külmiku kambri temperatuuri, kasutage funktsiooni 0°C Fresh. Temperatuuri töstmiseks kasutage funktsiooni Fruit&Veg.

My Zone sektsiooni sahtel

Külmiku kambris on My Zone sektsiooni sahtel. Vastavalt toidu säilitamisvajadustele saab valida köige sobivama temperatuuri toidu optimaalse toiteväärtuse saavutamiseks. Saadaval on järgmised režiimid.

Funciton Fruit&Veg

See funktsioon sobib puu- ja köögiviljade, näiteks öunte ja porgandite säilitamiseks.

Funktsioon QuickCool

See funktsioon sobib jookide, näiteks koola ja ölle hoiustamiseks.

MÄRKUS: Fruit&Veg

My Zone'i sahtlis ei tohiks säilitada külmatundlikke puuvilju (näiteks ananasse, avokaadot, banaane ja greipe), köögivilju (näiteks kartuleid, baklažaani, ube, kurke, suvikõrvitsat ja tomateid) ega juustu.

Funktsioon 0°C Fresh

Selle funktsiooni valimisel seadistatakse My Zone'i sahtli temperatuuriks 0 °C. See säte sobib värske toidu (näiteks liha või kiirtoodete) hoidmiseks. Enamik toiduaineid säilib temperatuuril 0 °C värskena, kuid ei külmu.

MÄRKUS: 0°C Fresh

1. Liha veesisaldus varieerub ja kõrgema niiskustasemega liha külmub temperatuuril, mis on madalam kui 0 °C. Seega tuleks värskelt lõigatud liha hoida My Zone'i sahtlis, kus temperatuur on vähemalt 0 °C.
2. Kui valisite 0°C Fresh, seadke jahutuskambri temperatuur toidu optimaalses hoiukeskkonnas säilitamiseks keskmisele tasemele (5 °C).

Humidity Zone sektsiooni sahtel

Selles sektsioonis on niiskustase kõrgem kui külmikus. Süsteem reguleerib seda automaatselt ning see sahtel sobib puuviljade, köögiviljade, salati jms säilitamiseks.

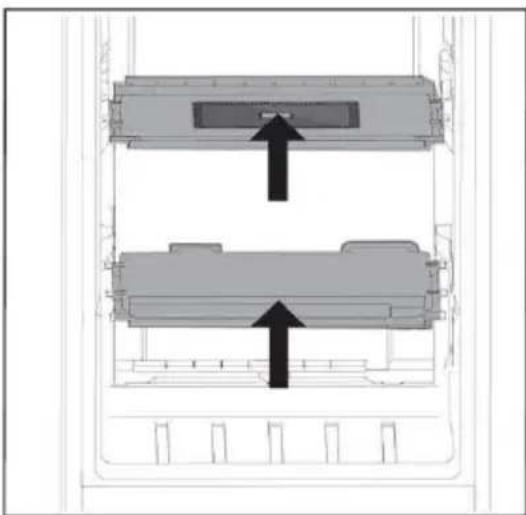

Märkus.

1. Ärge eemaldage sektsioonide plastkatteid.
2. Need aitavad vajalikku niiskustaset alal hoid
3. Nendes kahes sahtlis ei ole soovitatav hoida külmatundlikke puuvilju nagu ananass, avokaado, banaanid, greibid.

Mitmesuunalise õhuvoo süsteem

1. Külmkappi on integreeritud mitmesuunalise õhuvoo süsteem, mis tagab igal riiulitasandil külma õhu liikumise. See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

Reguleeritavad riiulid

1. Riiulite kõrgust saab säilitusvajadustest lähtuvalt kohandada.

2. Riiuli ümberpaigutamiseks eemaldage see esmalt, tõstes selle tagaserva ① ja tõmmates selle välja ②.

3. Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud

MÄRKUS

Veenduge, et riiul on ühetasaselt paigutatud.

Eemaldatavad ukseriiulid/pudelihoidik

1. Ukseriileid saab puhastamiseks eemaldada.
2. Asetage käed riiuli mölemale küljele, tõstke seda ülespoole ① ja tõmmake välja ②.
3. Ukseriuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Külmkapi sisselülitamisel võib ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

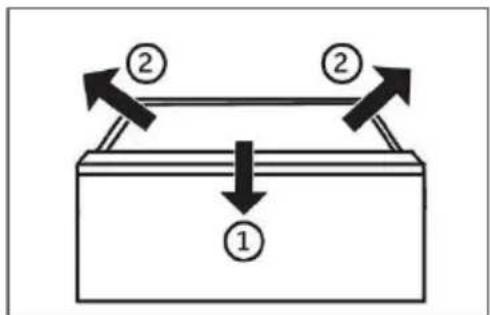

Eemaldatav sahtel

Sahtli väljavõtmiseks tömmake see maksimaalselt välja ①, tõstke ja eemaldage ②.

Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Valgusti

Ukse avamisel süttib LED-sisevalgusti. Tulede intensiivsust ei möjuta seadme ükski säte.

Nõuanded energiatarbe vähendamiseks

▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“).
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve.
Sellised funktsioonid nagu Super Freeze tarbivad rohkem energiat.
Laske soojal toidul enne selle külmkappi panemist maha jahtuda.
▶ Hoidke seadme ust võimalikult vähest aega avatuna.
▶ Öhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt.
Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku.
Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks.
▶ Sulatage külmutatud toiduaineid külmiku kambris.
Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.

HOIATUS!

Enne puhastamist lahutage külmkapp vooluvõrgust.

Puhastamine

Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.

Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS!

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pulberpesuvahendit, bensiini, amüülatsetaati, atsetooni ja sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
- Ärge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.
Kütteperioodil kontrollige külmutatud toiduainete seisundit.

Jälgige, et uksetihend oleks alati puhas.

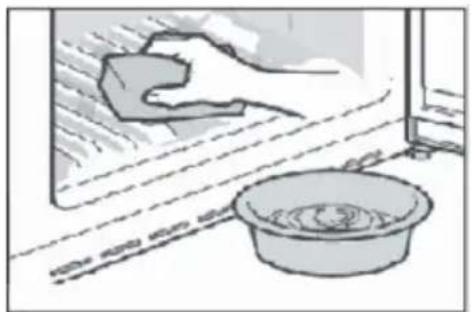

▶ Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud švammiga.
1. Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või švammiga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

1. Vedeliku mahavalgumise korral eemaldage köik määrdunud osad, loputage otse voolava veega, kuivatage ja asetage tagasi külmkappi.
2. Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage köik saastunud osad, asetage need möneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.
3. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega
   ▶ Loputage ja kuivatage pehme riidelapiga.
4. Ärge puhastage seadme osi nõudepesumasinas.
   ▶ Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

Sulatamine

Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.

Valgusdioodi vahetamine

HOIATUS!

Ärge asendage LED-valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

Valgusallikaks on LED, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“.

Valgusti parameetrid on alljärgnevad:

Külmiku kamber: 12 V max 10 W

Sügavkülmikukamber: 12 V, maksimaalselt 2 W

Pikaajaline mittekasutamine

Kui te ei kasuta seadet pikka aega JA te ei soovi kasutada energiasäästufunktsiooni Holiday, tehke järgmist.

Võtke toiduained külmkapist välja.

Lahutage toitekaabel.

Puhastage seadet eespool kirjeldatud viisil.

Hoidke uksed lahti, et vältida halbade löhnade teket seadme sees.

MÄRKUS

Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.

Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

HOIATUS!

• Ärge tõstke külmkappi selle käepidemetest.
• Ärge asetage seadet horisontaalselt põrandapinnale.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS!

▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.
Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.
Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem	Võimalik põhjus	Võimalik lahendus
Kompressor ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Aktiveeritud on seadme sulatustsükkel	Ühendage toitepistik.See on automaatse sulatamise korral normaalne
Seade käivitub sageli või on selle käitustsükkel liiga pikk.	Sise- või välistemperatuur on liiga kõrge.Seade on olnud pikemat aega välja lülitatud.Seadme uks ei ole korralikult suletud.Ust avatakse liiga sageli või hoitakse seda liiga kaua lahti.Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.Ukse tihend on määrdunud, kulunud, pragunenud või mittesobiv.Öhuringlus ei vasta nõuetele.	Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem.Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.Ärge avage ust/sahtlit liiga sageli.Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.Tagage küllaldane ventilatsioon.
Külmkapi sisemus on määrdunud ja/või lõhnab.	Vajalik on külmkapi sisemuse puhastamine.Külmkapis hoitakse intensiivse lõhnaga toitu.	Puhastage külmkapi sisemus.Pakendage toit korralikult ja õhukindlalt.
Seadmesisetemperatuur ei ole piisavalt madal.	Temperatuur on seadistatud liiga kõrgele sättele.Külmkappi on pandud liiga soe toit.Külmkapis hoitakse liiga paljusid toiduaineid.Toiduained on üksteisele liiga lähedale paigutatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.	Lähtestage temperatuur.Jahutage soe toit enne selle külmkappi panemist.Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.Jätke vajaliku öhuvoolu tagamiseks toiduainete vahele veidi ruumi.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.
Seadmesisetemperatuur on liiga madal.	Temperatuur on seadistatud liiga madalale sättele.Aktiveeritud on funktsioon Super Freeze / Super Cool või see on liiga kaua sisse lülitatud olnud.	Lähtestage temperatuur.Lülitage funktsioon Super Freeze / Super Cool välja
Külmiku kambris tekib kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Toiduanumad või vedelikke sisaldavad nõud on katmata.	Tõstke temperatuuri sätet.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud.
Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Uks ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.	See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes.Jälgige, et uks/sahtel oleks korralikult suletud.
Ekraani valgustus töötab, kuid jahedust pole tunda.	See on demorežiimis.	Pange tähele, millises seisukorras see on, kui see on demorežiimis, väljuge sellest.Välju: Hoidke pikalt nuppu „ECO“ ja klõpsake 5 sekundi jooksul 5 korda nupul „Super Freeze“.
Sügavkülmiku kambris on liigselt jääd ja härmatist.	Toiduained ei olnud nõuetekohaselt pakendatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.	Pakendage toiduained alati korralikult.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Puhastage ukse/sahtli tihend või laske see uuega asendada.Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriiulid või külmkapis olevad toiduanumad ümber.
Külmkapi küljed ja ukseliist soojenevad.	-	See on normaalne.
Seadmest kostub anomaaalseid helisid.	Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostub vee voolamisele sarnane tasane heli.	-	See on normaalne.
Seade genereerib helisignaali.	Külmiku kambri uks on lahti.	Sulgege uks.
Seadmest kostub vaikne surisev heli.	Kondensniiskust vähendav süsteem on sisse lülitunud	See aitab vältida kondenseerumist ja on normaalne
Seadme sisevalgusti või jahutussüsteem ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.LED-valgusti on kahjustunud.	Ühendage toitepistik.Kontrollige ruumi elektrivarustust. Vajadusel helistage elektriettevõttesse!Helistage valgusti asendamiseks teenindusse.

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/

Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Voolukatkestus

Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel:

▶ Avage ust/sahtlit nii harva kui võimalik.
▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid.
Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni.
▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus.
Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Voolukatkestuse aegne sätete talletamine

Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.

Lahtipakkimine

HOIATUS!

Seade on raske. Seda peab teisaldama vähemalt kaks inimest.
Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult.
▶ Võtke seade pakendist välja.
▶ Eemaldage köik pakendi komponendid.

Keskkonnatingimused

Toatemperatuur peaks alati jääma vahemikku 10–43 °C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet muude soojust kiirgavate seadmete (näiteks ahjud või teised külmikud) lähedusse

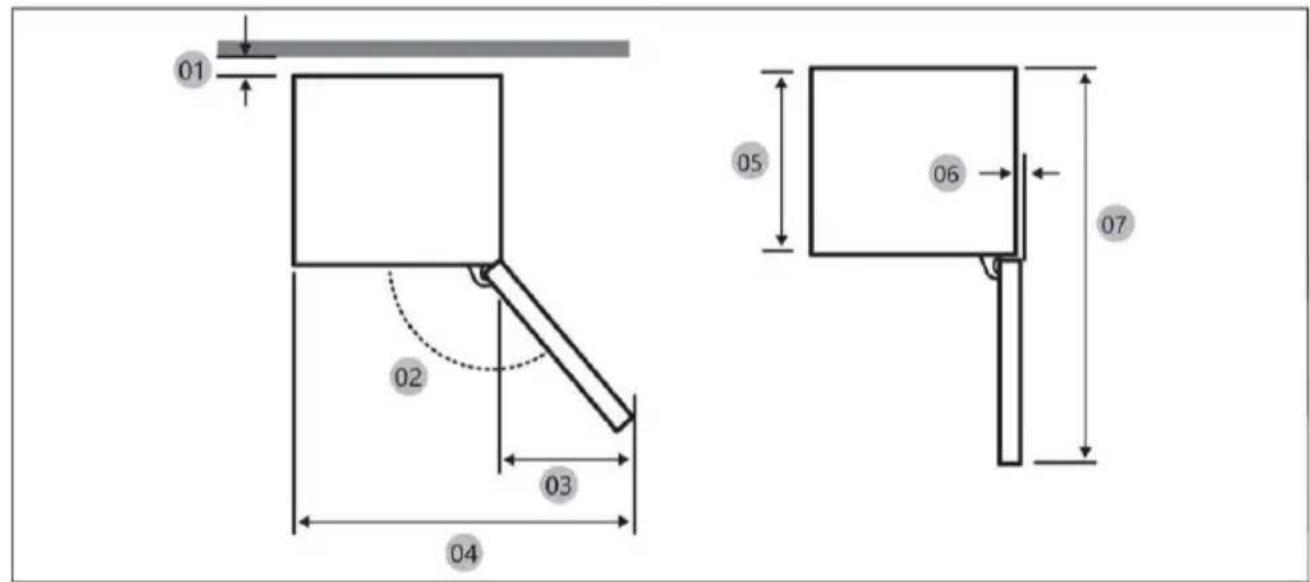

Ruumisoovitus

Soovitatav ruum ukse avamiseks (ilma kapiukse paneelita)

01 02 03 04 05 06 07

01*	10 (min) / 30 (soovitatav)
02	113°(soovitatav)
03	213
04	753
05	515
06	2,6
07	1124

(ühik: mm)
* 01: Alates kapist kuni toote tagaküljeni.

Toote möötmed

• Määratud energiatarbimine põhineb 10 mm vahega kapi ja toote tagaosa vahel. Toode töötab korralikult ka vahega, mis on väiksem kui 10 mm, kuid tarbib veidi rohkem energiat.
• Soovitame kasutada 19 mm paksust kappi, mille hinged on alla 17 mm paksused.
• Ülaltoodud tabelis toodud mõõtmised võivad olenevalt mõõtmismeetodist erineda.
• Sisseehitatud paigalduse kohta vt paigaldusjuhendit.

Ventilatsiooni ristlõige

Ohutuskaalutlustel seadme küllaldase ventilatsiooni tagamiseks tuleb järgida välja toodud ventilatsiooni ristlõikega seonduvaid nõudeid.

200 cm² 200 cm² 200 cm² 200 cm² 200 cm² A B

A: Ōhu sisselaskeava ≥ 200 cm ventilatsioonivõimalused B: Ōhu väljalaskeava ≥ 200 cm ventilatsioonivõimalused

Garantii ei kata järgmistest põhjustest tingitud toote riket.

1. Asukoha valed tingimused või valed kapisuurused.
2. Defektne kapp.
3. Paigaldaja või kasutaja vead.

Vahekaugus

Paigaldusruumi nõuded on toodud allolevatel piltidel ja tabelites.

Suurus	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Märkus
Min	50	400	560	1941	555
Soovitatud			580	1943	562
Max			-	1945	568

MÄRKUS

• Kui kapi laius on suurem kui 568 mm, võib tihend (külmiku ja kapi vahel) lahti tulla.
• Kui kapp on suurem kui maksimaalne mõõde (1945 mm), peate tühimiku täitmiseks kasutama muid viimistlusmaterjale.

B 01 03 02 A

MÄRKUS

4 mm vahega kapi (03) paigaldamiseks vaadake allolevat kapi viitetabelit.

A Esipaneeli alumine serv ventilatsiooniava kohal
B Esipaneeli üleulatus

01	Min 1220+BMax 1240+B
02	Min 691+AMax 711+A
03	4 mm (külmiku ja sügavkülmiku kapiuksepaneeli vahe)

(ühik: mm)

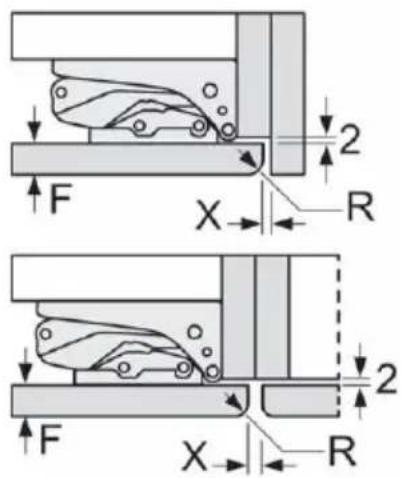

Soovitatavad vahe mõõtmed lamedate hingede puhul (fikseeritud tüüp).

Tabelis soovitatud vahe möötmeid tuleb järgida, et seadme uksed ei põrkaks avamisel millegagi kokku ja vältimaks köögiseadmete kahjustamist.

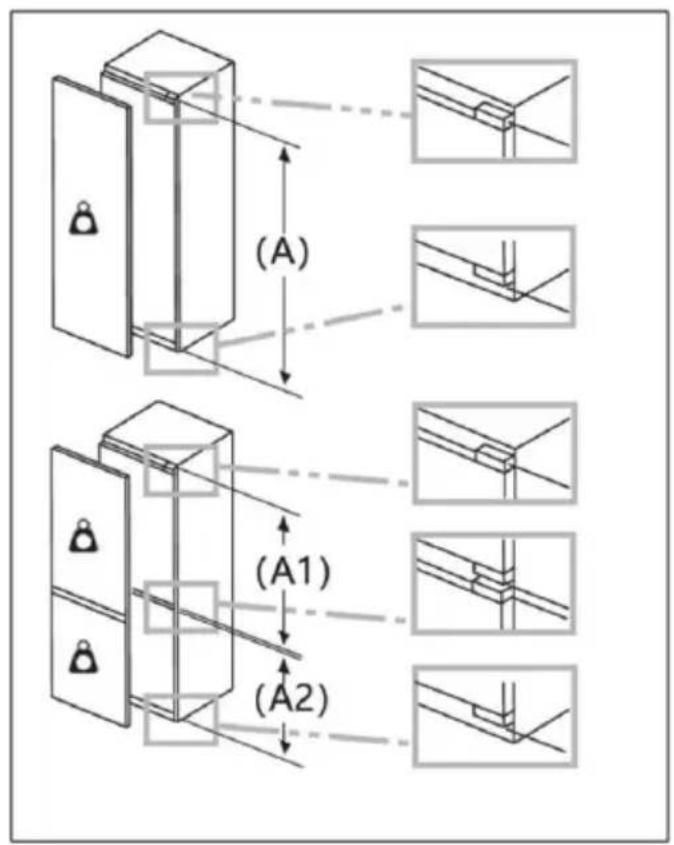

Seadme esikülgede maksimaalne lubatud kaal

Paigaldatud seadme esiküljed, mis jäid lubatud massist välja, võivad põhjustada kahjustusi ja tekitada hingede funktsionaalseid kahjustusi.

Kaal (kg)

1500–1750 mm	22
720–1400 mm	19
A1	15
A2	15

Pistikupesa asukoha ja vajaliku ruumi arvestamine

Kui paigaldate külmiku 560 mm sügavussi kappi, veenduge enne pistikupessa ühendamist, et toitejuhe oleks paigutatuč külmiku küljele. Kui toitejuhe on külmiku tagaosas, võib see vähendada energiatõhusust.

Ooteaeg

2 h

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Öli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist vähemalt kaks tundi, et õli saaks tagasi kapslisse valguda.

Seadme vooluvõrku ühendamine

Enne seadme vooluvõrku ühendamist kontrollige, kas:

toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele;
▶ pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid;
▶ toitepistik ja pistikupesa vastavad nõuetele.

Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindu (vaadake garantiikaarti).

Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Tootemark	Haier
Mudeli kategooria	Külmik-sügavkülmik
Energiatõhususe klass	C
Aastane energiatarbimine (kWh aasta kohta) (1)	156
Kogumaht (L)	300
Külmiku maht (L)	214
Sügavkülmiku maht (L)	86
Mahujahuti sektsioon (L)	/
Mahupõhine automaatne jäämasin (L)	/
Tärnides väljendatud hinnang	4
Töötemperatuuriga > 14 °C muud sektsioonid	Ei kohaldu
Külmavaba süsteem	Jah
Külmutusvõimsus (kg 24 tunni kohta)	8
Kliimaklass (2)	SN/N/ST/T
Müraklass ja õhus leviva müra tase (db(A) re1pW)	B32
Temperatuuri tõusu aeg (h)	12
Jäätegemisvõimekus	/
Seadme tüüp	Sisseehitatud

Selgitused:

- Jah, esiletõstetud

(1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast.
(2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 32 °C

Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 32 °C

Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 38 °C

Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 43 °C

Täiendavad tehnilised andmed

Pinge/sagedus	220–240V ~/ 50Hz
Sisendvool (A)	2
Peakaitse (A)	16
Jahutusvedelik	R600a
Mõõtmed (K/L/S millimeetrites)	1935/550/550

Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi.

Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“.

Kui seal täpsustatud meetmed ei kõrvalda probleemi,

▶ võtke ühendust kohalikuga edasimüüjaga või
▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või
teeninduse ja toe ala aadressil www.haier.com, kus saate teenuse aktiveerida
▶ nõudaja leida ka KKK-sid.

Teenindusega ühendust vöttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil.

Mudel ____

Seerianumber ____

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.

Ettevõtte kõnekeskused Euroopas
Riik*	Telefoninumber	Tariif
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 539 3999	Kõneminut 14 senti (lauatelefon)Kõneminut maksimaalselt 42 senti (mobiiltelefon)
Haier Austria (AT)	0820 001 205	Kõneminut 14,53 senti (lauatelefon)Kõneminut maksimaalselt 20 senti (muud liinid)
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Teisi riike puudutava teabe leiate veebilehelt www.haier.com Haier Europe Trading S.r.l Ühendkuningriigi filiaal Westgate House, Westgate, Ealing London, W5 1YY

*Külmutusseadme garantii kestus: Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.

*Seadme remondiks vajalike varuosade periood: Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist.

Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.

* Lisateavet toote kohta leiate aadressilt https://eprel.ec.europe.eu/ või skannides seadmega kaasasoleval energiamärgisel olevat QR-koodi.
