Toote tüüp	LED-väliprojektor PIR-liikumisanduriga
Bränd	Brennenstuhl
Mudel	WS 2050 SP
Mõõtmed (P x L x K)	165 x 170 x 183 mm
Kaal	0,63 kg
Toide	220-240 V~ 50/60 Hz
Tarbitav võimsus	20,5 W
Maksimaalne vool	0,12 A
Võimsustegur	0,9
Kaitseklass	I (maandus nõutav)
Kaitsetase	IP44 (kaitstud vee pritsmete eest)
Temperatuurivahemik	-20°C kuni +40°C
Liikumisandur	Jah, PIR (passiivne infrapuna)
Tundlikkuse reguleerimine	Jah, pöördnupuga SENS
Valgustuse kestuse reguleerimine	10 sekundist 4 minutini (nupp TIME)
Päeva/öö režiim	Valitav: 24/7 aktiveerimine või ainult öösel
Valgusallikas	LED ei ole vahetatav; eluea lõppedes vahetada kogu projektor
Soovitatav paigalduskõrgus	2,5 m (max 3 m)
Dimmeri ühilduvus	Ei ühildu
Paigaldus	Pädev professionaal; enne toide välja lülitada
Puhastamine	Kuiv või kergelt niiske lapp; mitte lahustitega
Kõrvaldamine	Vastavalt WEEE direktiivile (mitte visata olmejäätmete hulka)
Pakendi sisu	Projektor, kasutusjuhend, kruvid, tüüblid, seibid, ühendusplaat, klamber

Korduma kippuvad küsimused - WS 2050 SP BRENNENSTUHL

Mis on WS 2050 SP soovitatav paigalduskõrgus?

Soovitatav paigalduskõrgus on 2,5 m liikumisanduriga mudelite puhul, maksimumiga 3 m.

Kuidas reguleerida projektori valgustuse kestust?

Kasutage pöördnuppu TIME kestuse reguleerimiseks vahemikus 10 sekundit kuni 4 minutit. Iga liikumise tuvastamisel kestus lähtestatakse.

Kas seda projektorit saab kasutada dimmeriga?

Ei, WS 2050 SP ei ole ühilduv väliste dimmeritega. Selle kasutamine dimmeriga võib seadet kahjustada.

Kuidas projektorit paigaldada?

Paigalduse peab tegema pädev professionaal. Lülitage toide välja, kinnitage paigaldusplaat, ühendage kaabel klemmliistuga, seejärel paigaldage projektor ja pingutage kruvi. Järgige maandust (klass I).

Mida tähendavad anduri positsioonid (✝) ja ( )?

Positsioon ✝ tähendab, et projektor süttib päeval ja öösel anduriga. Positsioon ( ) (kuu) tähendab, et see süttib ainult öösel. Kasutage tundlikkuse reguleerimiseks nuppu SENS.

Mida teha, kui liikumisandur ei tööta?

Kontrollige, kas päeva/öö režiim on õigesti seadistatud ja tundlikkus (nupp SENS) on piisav. Veenduge, et andur pole takistatud. Kui probleem püsib, võtke ühendust professionaaliga.

Kuidas projektorit puhastada?

Enne puhastamist ühendage seade vooluvõrgust. Kasutage kuiva või kergelt niisket lappi. Ärge kunagi kasutage lahusteid ega abrasiivseid tooteid.

Kas valgusallikas on vahetatav?

Ei, LED-valgusallikas ei ole vahetatav. Eluea lõppedes vahetage kogu projektor vastavalt keskkonnanormidele.

Mis on seadme kaitseklass?

WS 2050 SP omab kaitseklassi I (nõuab maandust) ja IP44 kaitsetaset, mis kaitseb vee pritsmete eest.

Kas seda projektorit saab kasutada siseruumides?

Kuigi see on loodud välistingimusteks, saab seda kasutada ka siseruumides, kui tingimused lubavad. Siiski, see ei sobi plahvatusohtlikesse keskkondadesse ja nõuab korrektset paigaldust.

KASUTUSJUHEND WS 2050 SP BRENNENSTUHL

Tähelepanu! Enne laterna kasutamist lugege tähelepanelikult läbi käesolev kasutusjuhend ja hoidke see kindlas kohas alles!

OHUTUSNÖUDED

- Kontrollige iga kasutuskorra eel toodet võimalike kahjustuste suhtes. Ärge kasutage toodet, kui tuvastate mis tahes kahjustusi. Sellisel juhul võtke ühendust spetsialistiga või tootja teeninduse aadressil.

Eiramise korral elektrilöögist lähtuv oht elule!

• Ärge kasutage toodet plahvatusohtlikus ümbruses; eluohtlik!
• Hoidke lapsed laternast eemal. Lapsed ei suuda öigesti hinnata elektrivoolust lähtuvat ohtu.

Ärge vaadake otse valgusse.

• Kahjustatud kaitsekatet ei saa välja vahetada. Latern tuleb utiliseerida.
• Prožektori paigaldamist ja hooldust peab läbi viima kvalifitseeritud spetsialist.
• Elektriseadmete paigaldamist tohib teostada ainult lähtuvalt ohutusnõuetest (Saksamaa puhul VDE 0100).
• Ühendamiseks tuleb kasutada VDE sertifitseeritud ühenduskaablit.
• Prožektor tuleb nõuetekohaselt maandada (kaitseklassi I korral).
• Kui ühenduskarp on kahjustatud, tuleb see lasta kvalifitseeritud spetsialistil välja vahetada.
• Lülitage enne paigaldamist vool alati välja. Ettevaatust! Elektrilöögi oht.
• Järgige soovitatavaid paigalduskörgusi (vt punkt Paigaldamine).

Ei sobi kasutamiseks väliste hämarditega.

TEHNILISED ANDMED

Kaitseklass: I

Kaitseliik: IP 44

Temperatuurivahemik: -20°C kuni +40°C

Tüüp WS 2050 S WS 2050	W WS 2050 SP WS 2050	WP
Liikumisandur Ei Ei Jah Jah
Nimipinge	220-240 V~ 50/60 Hz	220-240 V~ 50/60 Hz	220-240 V~ 50/60 Hz	220-240 V~ 50/60 Hz
Praegune max.	0,12 A	0,12 A	0,12 A	0,12 A
Võimsustegur	0,9	0,9	0,9	0,9
Praegune tarbimine	20,5 W	20,5 W	20,5 W	20,5 W
Mõõtmed P x L x K	165 x 170 x 140 mm	165 x 170 x 140 mm	165 x 170 x 183 mm	165 x 170 x 183 mm
Kaal	0,53 kg	0,53 kg	0,63 kg	0,63 kg
Max projitseeritav pind	115,5 cm ^2	115,5 cm ^2	115,5 cm ^2	115,5 cm ^2

See toode sobib välisvalgustuseks.

PAIGALDAMINE JA ÜHENDAMINE VOOLUVÖRKU

1. Enne paigaldamist lülitage alati vooluvörk välja.
2. Kohtvalgusti peab olema paigaldatud vähem kui 3 m körgusele. Soovitatav paigalduskörgus liikumisanduriga mudelite puhul 2,5 m.
3. Kinnitusplaadi kinnitamiseks seina külge järgige samu samme (joonis 2-4).
4. Avage seadme tagaküljel asuva ühenduspistiku muhv (joonis 1).
5. Sisestage ühenduskaabel läbi pitseeritud pistiku muhvi ja ühendage juhtmed sisendpistikupesa lühemate klemmide külge (joonis 5).
6. Ühendage kohtvalgusti paigaldusplaadiga ja pingutage kruvi (joonis 6).
7. Joondage kohtvalgusti pea.
8. Lülitage toiteallikas uuesti sisse.

LIIKUMISANDURIGA KOHTVALGUSTUSE REGULEERIMINE (PIR)

Liikumisanduril on sisseehitatud andur, mis suudab eristada päevavalgust ja pimedust.

Seisund ( ✝) näitab, et ühendatud lamp lülitatakse liikumisanduri poolt sisse nii päeval kui ka öösel.

Asend ( ) näitab, et ühendatud valgusti lülitatakse sisse ainult öösel liikumisanduri abil.

Soovitud valgustugevuse, mille juures valgusti sisse lülitatakse, saate seadistada SENS pööramisnupu abil.

VALGUSE KESTUSE MÄÄRAMINE

Valguse kestus on ajavahemik, mille jooksul liikumisandur jätab valguse põlema pärast selle aktiveerimist. Valgustusaega saab seadistada umbes 10 sekundist kuni umbes 4 minutini. Kui keerata nuppu TIME (+) asendist (-), väheneb valguse kestus.

Tähelepanu: Iga kord, kui tuvastatakse liikumine, algab see periood uuesti algusest.

TARNE ULATUS

LED-prožektor, kasutusjuhend, kruvid, tüüblid, seibid, kinnitusplaat, klamber.

HOOLDAMINE

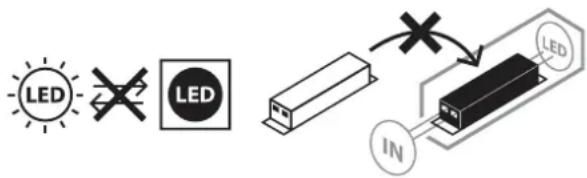

komponente, mida oleks vaja hooldada. Valgusti valgusallikas pole vahetatav; kui valgusallika tööiga on läbi, tuleb kogu valgusti välja vahetada. Laternat ei tohi avada.

PUHASTAMINE

Enne puhastamist lahutage latern vörgutoitest.

Ärge kasutage lahusteid, söövitavaid puhastusvahendeid vms.

Kasutage puhastamiseks ainult kuiva või kergelt niisutatud lappi.

KÖRVALDAMINE

Körvaldage elektriseadmete jäätmed keskkonnanõudeid järgides! Ärge visake elektriseadmeid olmejäätmete hulka!

Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikajäätmete kohta tuleb kasutatud elektriseadmed eraldi kokku koguda ja suunata keskkonnasöbralikule utiliseerimisele.

Kasutuselt kõrvaldatud seadme utiliseerimise võimaluste kohta saate teavet oma valla- või linnavalitsusest.

CE ELIVASTAVUSAVALDUS

ELi vastavusavaldus on saadaval tootjalt.
