KASUTUSJUHEND LB 125 18.0-EC Flex

et Originaalkasutusjuhend 302

It Originali naudojimo instrukcija 314

Kasutatud sümbolid ..... 302

Sümbolid seadmel 302

Teie ohutuse heaks 302

Müra- ja vibratsioon .... 306

Tehnilised andmed 307

Ülevaade 308

Kasutusjuhend 309

Hooldus ja korrashoid 312

Jäätmekäitlus 313

C€-Vastavus 313

Vastutuse välistamine 313

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kandke silmakaitset!

Kandke kuulmiskaitset!

Vana seadme jäätmekäitlus (vaata lehekülge 313)

Teie ohutuse heaks

HOIATUS!

Enne nurklihvija kasutamist lugeda läbi järgmised dokumendid ning pidada neist kinni:

• käesolev kasutusjuhend,
  – lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
  – töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Käesolev nurklihvija on valmistatud tänapäeva tehnika taseme ja ohutustehnika eeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Nurklihvijat kasutada ainult

– selleks ette nähtud otstarbel,
– tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Käesolev nurklihvija on ette nähtud kasutamiseks

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– metalli ja kivi lihvimiseks ja lõikamiseks kuivlihvimisega; lõikamiseks on nõutav spetsiaalne lõikamiskaitsekate,
– pindade lihvimiseks, rooste eemaldamiseks ja värvi mahavõtmiseks elastse tugikettaga (ainult LBE 125 18.0-EC),
– kivimaterjalide puurimiseks teemantpuurkroonidega ilma vett kasutamata,
- kasutamiseks lihvimistööriistadega, traatharjade ja lisavarustusega, mida on selles juhendis nimetatud või soovitatakse tootja poolt.

Keelatud on nt kett-freeskettad, saelehed ja (ainult L 125 18.0-EC LD) teemantlihvtaldrikud.

Ohutusjuhised nurklihvmasinate kasutamisel

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, traatharjadega töötlemisel ja lõikamisel

Käesolevat elektritööriista on võimalik kasutada lihvimismasinana, liivapa- beriga lihvimismasinana, abrasiivlõi- kurina ja traatharjadega töötlemiseks. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjel- dustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/ või tekkida tõsised vigastused.
Käesolev elektritööriist ei sobi poleerimismasinana kasutamiseks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, vöivad tekkida ohtlikud olukorrad vöi vigastused.
- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud. Ainuüksi see, kui te saate tarviku elektri-tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.
Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritö- öriista maksimaalsed pöörded. Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.
Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.
■ Keermestatud sabaga tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvikute puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule.
Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt,

vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.

- Ärge kasutage kahjustunud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekin-daid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosa- keste eest. Silmi tuleks erinevate tööde puhul kaitsta õhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kau-gusesse. Igaüks, kes siseneb tööpiirk- konda, peab kandma isikukaitsevahendeid. Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

- Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal. Seadme üle kontrolli kaotamisel vöib seade vörgukaabli läbi lõigata vöi minna vastu vörgukaablit ning tömmata teie käe vöi käsivarre vastu pöörlevat tarvikut.
- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud. Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.
- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima. Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.
■ Puhastage regulaarselt oma elektritö- öriista ventilatsiooniavasid. Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu vöib pöhjustada elektrilisi ohtusid.
- Ärge kasutage elektritööriista süttivate materjalide lähedal. Sädemed vöivad need materjalid põlema süüdata.
- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku. Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja vastavad ohutusjuhised Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsioonimomentide üle võimalikult suur. Sobivate ettevaatusabinõude rakenda-misega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimmente kontrolli all.
- Årge kunagi pange kätt pöörleva tarviku lähedale. Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.
■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekki-misel liigub. Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.
■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja pörkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.
- Ärge kasutage ketiga või hammastega saelehte. Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.

Konkreetsed ohutusabinõud lihvimisel ja abrasiivlõikamisel

■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nendele lihvimisvahenditele ette nähtud kaitsekatteid. Lihvimisvahendid, mis ei ole elektritööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.
Nõgusa keskosaga lihvkettad tuleb paigaldada nii, et nende pind ei ulatu kaitsekate serva tasandist kõrgemale. Valesti paigaldatud lihvketas, mis ulatub kaitsekate servast kõrgemale, ei ole kaitsekatega piisaval määral kaetud.

■ Kaitsekate peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa lõikekettast. Kaitsekate aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja rõivad.
■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige lõikeketta servaga. Lõikeketaste puhul kasutada materjali eemaldamiseks ketta serva. Surve avaldamine küljele võib lihvimisvahendi ära lõhkuda.
■ Kasutage teie poolt valitud lihvketta jaoks alati õige suuruse ja kujuga tervet kinnitusäärikut. Sobivad äärikud toestavad lõikeketast ja vähendavad lõikeketta purunemise ohtu. Lõikeketta äärikud võivad erineda muude lihvketaste äärikutest.
- Ärge kasutage suuremate elektritööriistade ärakulunud lõikekettaid. Suuremate elektritööriistade lõikekettad ei ole ette nähtud väiksemate elektri-tööriistadega suurematel pööretel tööta-miseks ja võivad puruneda.

Täiendavad konkreetsed ohutus-abinõud abrasiivlihvimisel

■ Vältige lõikeketta kinnikiilumist või liiga tugevalt surumist lõikekettale. Ärge tehke liiga sügavaid lõikeid.
Ärge tehke liiga sügavaid lõikeid. Liiga tugevalt lõikekettale surumine kiirendab selle kulumist, see võib kergemini kinni kiiluda või blokeeruda, tekitades tagasilöögi või lihvimisvahendi purunemise.

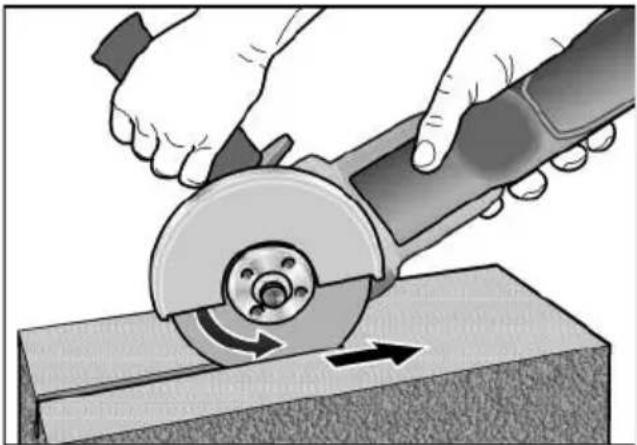

■ Vältige pöörlevast lõikekettast ette- ja tahapoole jäävat piirkonda.
Kui lükkate lõikeketast materjali sees endast eemale, võib tagasilöögi tekkimisel elektritööriist koos pöörleva kettaga teie poole paiskuda.
Kui lõikeketas jääb kinni või te katkestate töötamise, lülitage seade välja ja hoidke seda rahulikult seni, kuni see on täielikult seisma jäänud. Ärge kunagi püüdke lõikeketast, mis veel pöörleb, lõikest välja tõmmata, see võib põhjustada tagasilöögi. Selgitage kinnijäämise põhjus välja ja kõrvaldage see.

• Ärge lülitage elektritööriista uuesti sisse seni, kuni see on materjali sees.
  Laske lõikekettal kõigepealt saavutada maksimaalsed pöörded, enne kui hakkate ettevaatlikult edasi lõikama.
  Vastasel korral võib ketas kinni jääda, materjali seest välja paiskuda ja tekitada tagasilöögi.
  ■ Toestage plaadid või suuremõõdulised materjalid, et vähendada tagasilöögi tekkimise ohtu lõikeketta kinnikiilumisel.
  Suuremõõdulised materjalid võivad iseenda raskuse all painduda.
  Materjal tuleb toestada mölemal pool ketast, ning seda nii lõike lähedalt kui servast.
  ■ Eriti ettevaatlik olge „taskukujuliste lõigete” tegemisel valmis seintesse või kohtadesse, kus ei ole midagi näha. Lõikamisel võib lõikeketas sisse lõigata gaasi- või veetorusse, elektrijuhtmesse või kuhugi mujale ja põhjustada tagasi- lõögi.

Eriohutusnõuded liivapaberiga lihvimiseks

• Ärge kasutage liiga suuri lihvkettaid, vaid pidage kinni tootja poolt lihvketaste suuruse kohta antud juhistest.
  Lihvkettad, mis ulatuvad üle lihvtalla serva, võivad põhjustada vigastusi, need võivad kinni kiiluda, puruneda või põhjustada tagasilöögi teket.

Konkreetsed ohutusabinõud traatharjadega töötamisel

■ Pidage meeles, et traatharjast kukub ka tavalise töö käigus traaditükke välja.

Arge suruge traatidele liiga tugevalt, see koormab traate liialt.

Öhku paiskuvad traaditükid võivad kergelt tungida läbi õhukeste riiete ja/või naha.

■ Kui soovitatakse kasutada kaitsekatet, vältige kaitsekatte ja traatharja omavahelist kokkupuutumist.

Ketaste ja kaussharjade läbimõõt võib surve ja tsentrifugaaljõudude toimel suureneda.

Ohutusalane lisateave

■ Kasutage varjatud juhtmete avastamiseks vastavat detektorit või põörduge informatsiooni saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada tulekahju ja elektrilöögi. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetoru vigastamine toob kaasa ainelise kahju ja võib põhjustada elektrilöögi.
■ Hoidke elektritööriistast mölema käega tugevalt kinni ning valige endale stabilne ja ohutu tööasend. Mölema käega elektritööriistast kinni hoides saab seda turvalisemalt juhtida.
■ Kinnitage töödeldav detail. Kinnitusrakisesse kinnitatud detail püsib kindlamini paigal kui käega kinni hoides.
■ Mõnedest materjalidest (näiteks pliisisaldusega värvkatted, mõningad puiduliigid, mineraalid ja metallid) eralduv tolm võib ohustada tööriista kasutajat või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.

– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutage välist tolmueemaldust.
- Soovitatav on kasutada respiraatorit, mis on varustatud P2-klassi filtriga.

■ Töödelda ei tohi materjale, millest eraldub tervisekahjulikke aineid (nt asbest).
■ Kasutage ainult elektritööriista tüübisildile märgitud pingega orginaalakusid. Teiste akude kasutamisel (nt imitatsioonid, töödeldud akud või teiste firmade tooted) võib aku plahvatada ja tekitada vigastusi või ainelist kahju.

Ohutusnõuded akude käitlemisel

• Ärge avage akut! See võib tekitada lühise.
  ■ Kaitske akut kuumuse (nt ka pikaaegse päikesekiirguse), tule, vee ja niiskuse eest. Plahvatusoht!
  ■ Aku kahjustamise või väärkasutamise korral võivad väljuda aurud. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi.

■ Ebaõige kasutamise tagajärjel võib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutel vedelikuga peske see veega maha. Vedeliku sattumisel silma pöörduge lisaks sellele ka arsti poole. Vedelik võib tekitada nahaärritusi või põletusi.
■ Kasutage FLEXi akusid ainult koos FLEXi masinate ja FLEXi tarvikutega. Ainult nii on aku ohtliku ülekoormuse eest kaitstud.
■ Laadige akusid ainult tootja soovitatud akulaadijaga! Kui akulaadijaga laetakse akusid, mis ei ole selle akulaadija jaoks ette nähtud, võib tekkida tulekahju.
■ Teravad esemed (näiteks naelad või kruvikeerajad) või lõögid võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.

Spetsiaalsed ohutusnõuded

■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.
■ Spindli lukustust vajutada ainult seiskunud masinal.

Müra- ja vibratsioon

ETTEVAATUST!

Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismmeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest.

Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel

tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

		LBE 125 18.0 EC	LB 125 18.0 EC	L 125 18.0 EC
Seadmetüüp Nurgalihvija
Nimipinge V 18
Aku AP 18.0/2,5		AP 18.0/5,0AP 18.0/5,0
Max lihvketta ∅ mm 125
Lihvketta paksus	mm	1-6
Kinnitusava	mm	22, 23
Spindli keere M14
Pöörded p/min		I = 3500II = 4500III = 6500III = 9000	9.000 10.000
Kaal „EPTA-procedure 01/2003” (ilma akuta) järgi	kg 1,85	1,85 1,8
Kaal: aku- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,1
A-sageduskorrektsooniga müratase vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon“):
Helirõhu tase LpA	dB(A) 84	84	81
Helivõimsus LWA	dB(A) 95	95	92
Määramatus K	db	3,0
Vibratsiooni koguväärtus vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon“):
Emissionoviväärtus ah pinna lihvimisel	m/s2	4,9	4,9	5,6
Emissionoviväärtus ah lõikamisel	m/s2	2,8	2,8	3,7
Määramatus K	m/s2	1,5

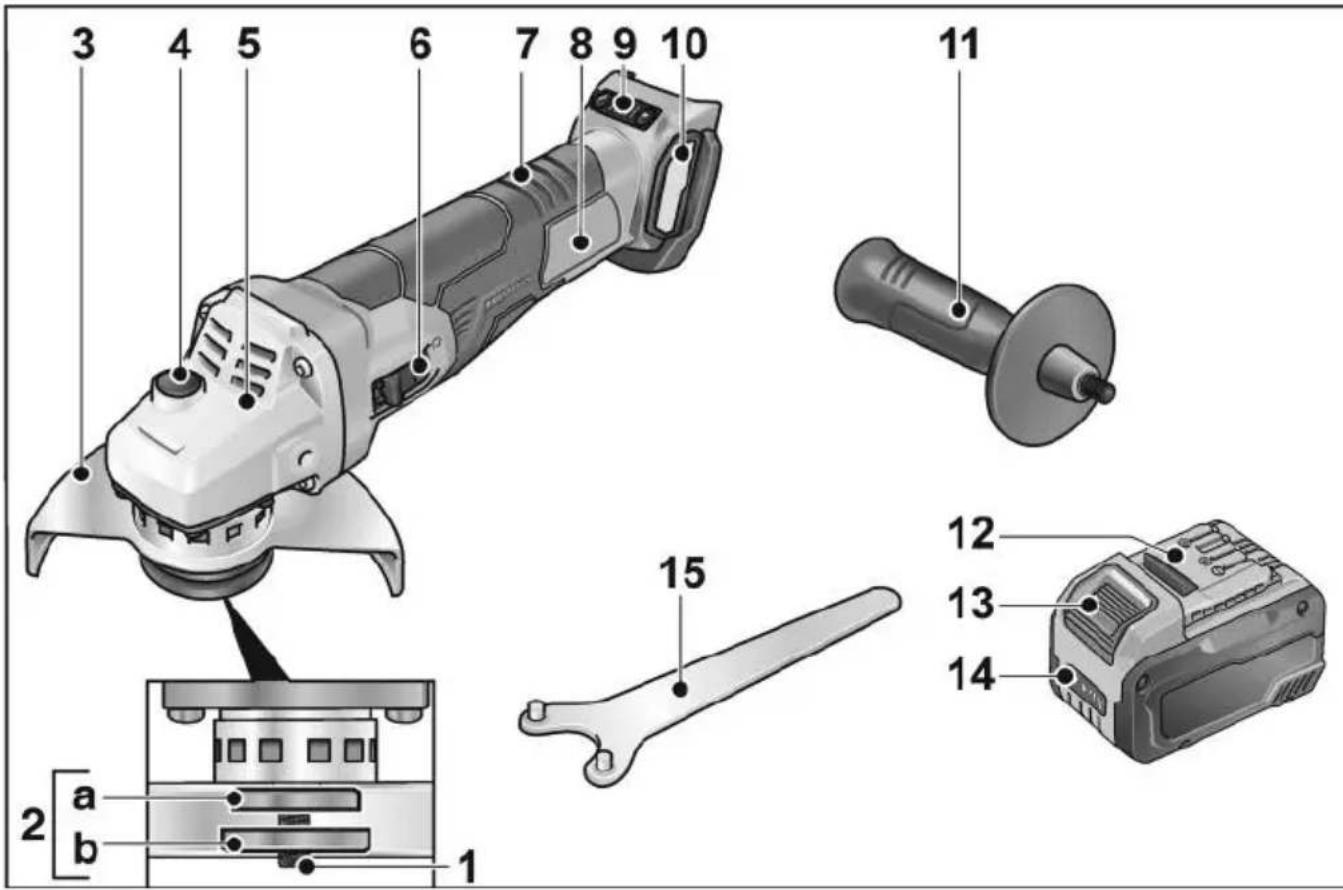

Ülevaade

3 4 5 6 7 8 9 10 11 12 13 14 15 2 a b 1

1 Spindel

2 Keermega äärik

a Kinnitusäärik

b Kinnitusmutter

3 Kaitsekate

reguleeritav ilma tööriista abita

12 asendit 360°.

4 Spindli lukustus

Spindli lukustamiseks tööriista vaheta-misel.

5 Ajamimehhanismi pea

Öhuavaga ja pöörlemissuuna noolega.

6 Lüliti

Sisse- ja väljalülitamiseks.

Pideva töörežiimi positsiooniga.

7 Tagumine käepide

8 Andmesilt *

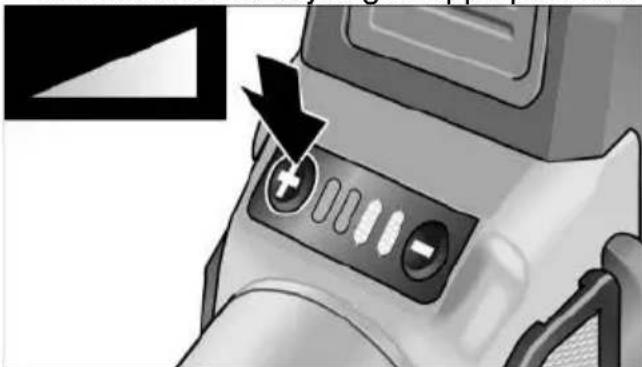

9 Kiiruse reguleerimise nupp
(LBE 125 18.0-EC jaoks)
+/- funktsioon, 4 taset
10 Filtrikate
11 Käepide
Käepidet saab monteerida vasakule, üles ja keskele.
12 Liitiumioonaku (2,5 Ah/5,0 Ah/8,0 Ah)
13 Aku lukustusest vabastamise nupp
14 Aku olekunäidik
15 Ketta kinnitamise võti

Kasutusjuhend

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

Enne kasutuselevõttu

Võtta nurklihvija pakendist välja ja kontrolida, et komplekt on täielik ning transportimisel ei ole tekkinud mingeid kahjustusi.

JUHIS!

Akud ei ole tarnimisel pāris täis laetud. Laadige enne kasutuselevõttu akud täis. Selle kohta vaadake laadija kasutusjuhendist.

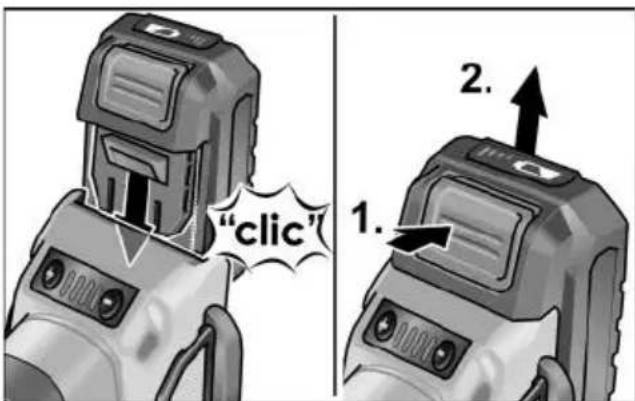

Aku sisestamine/vahetamine

■ Lükake laetud aku kuni täieliku fikseerumiseni elektritööriista.

■ Väljavõtmiseks vajutage vabastus-nuppu (1.) ja võtke aku välja (2.).

ETTEVAATUST!

Kaitske akukontakte ajal, mil seda ei kasutata. Metallosadega kokkupuutumisel võib tekkida lühis. Ettevaatust, plahvatus- ja tuleoht!

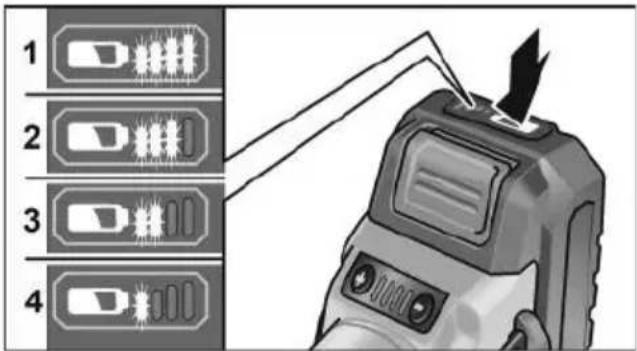

Aku laadimisolek

■ Nupulevajutusega saab laadimisoleku näidiku LEDilt kontrollida aku laetuse taset.

1 2 3 4

Kui üks LEDidest vilgub, tuleb akut laadida. Kui pärast nupulevajutust ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.

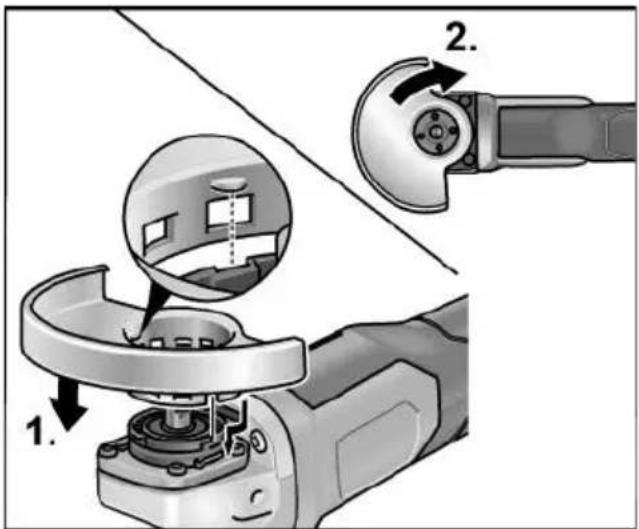

Kaitsekatte paigaldamine

HOIATUS!

Abrasiiv- ja lõikeketastega töötamisel peab kaitsekate olema alati peal. Lõikamisel kasutada spetsiaalset lõikekatet.

■ Eemaldage aku.

■ Panna kaitsekate peale (1.).
Kaitsekatte kinnitusnagad peavad minema ääriku avadesse.
■ Keerata kaitsekatet päripäeva (2.).
Keerata saab ainult ühes suunas!
■ Lahtimonteerimine toimub vastupidises järjekorras.

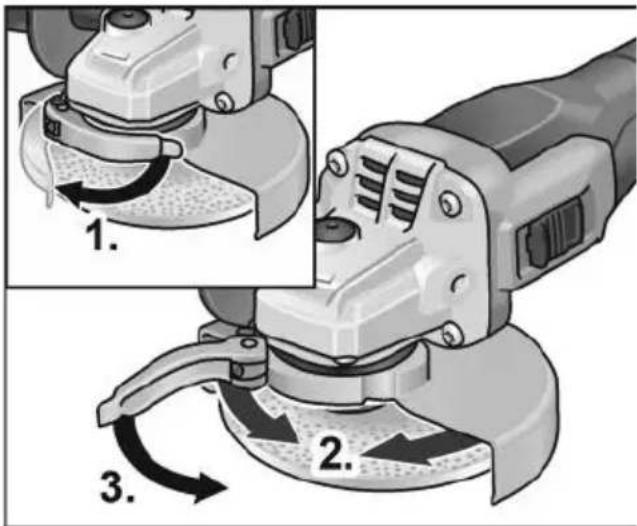

Klemmkatte paigaldamine

■ Eemaldage aku.

■ Avage kinnitushoob (1.).
■ Asetage klemmkate kinnitusrõngaga kinnitusäärikule, juhtides sealjuures kinnitusrõngal oleva naga ääriku soonde (2.).
■ Pöörake klemmkate päripäeva soovitud asendisse (3.) Pingutage kinnitushoob (4.).
■ Lahtimonteerimine toimub vastupidises järjekorras.

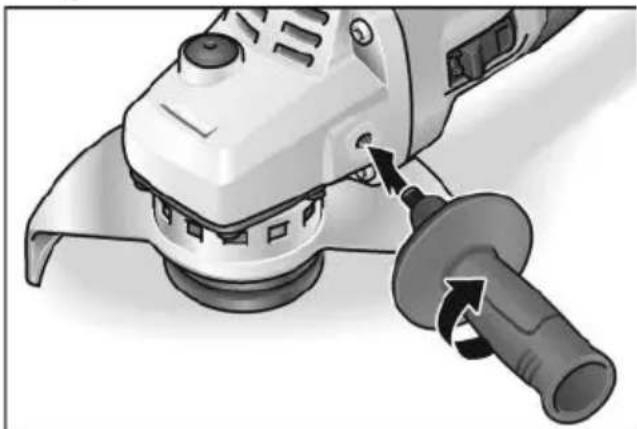

Paigaldada käepide

Elektritööriista kasutamine ilma käepidemeta ei ole lubatud.

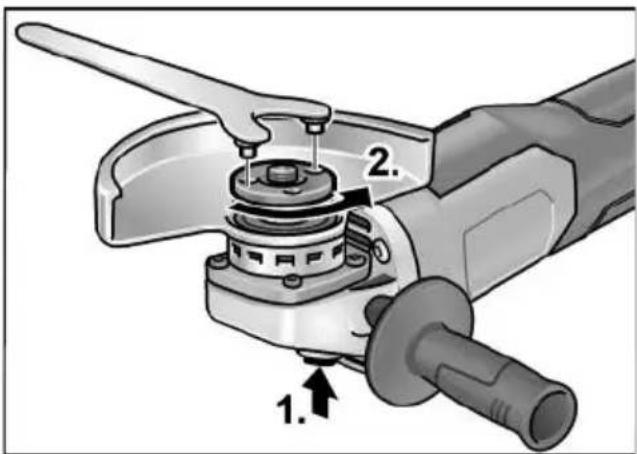

Tarviku kinnitamine/vahetamine

■ Eemaldage aku. Lihvketta paigaldamine

■ Vajutada spindli lukustusele ja hoida seda allavajutatult (1.).
■ Keerata kinnitusmutter peatusvõtmega spindli küljest laht ja võtta maha. (2.).

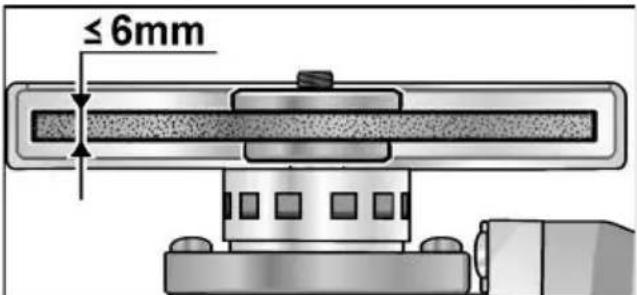

≤ 6mm

■ Lihvketas asetada õigesti sisse.
■ Keerata kinnitusmutter tugiääris ülevalpool, spindlile.
■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis.
■ Keerata kinnitusmutter peatusvõtmega kinni.
■ Tööriista tsentrilise kinnituse kontrollimiseks teha proovikäivitus.

Proovikäivitus

■ Paigaldage aku.
■ Lülitada nurklihvija lülitiga sisse (ilma lukustamata) ja lasta nurklihvijal u 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes.
■ Lülitada nurklihvija välja.

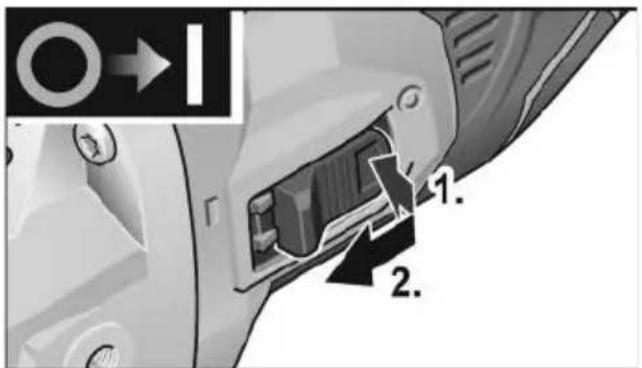

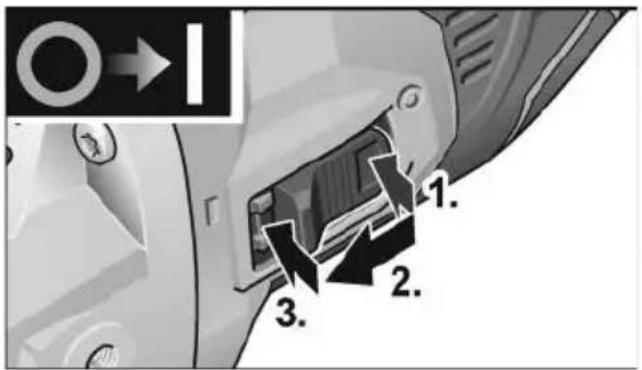

Sisse- ja väljalülitamine Lukustuseta lühirežiim

■ Vajutage kipplülitit (1.), lükake ettepoole ja hoidke selles asendis (2.).
■ Väljalülitamiseks lasta lüliti lahti.

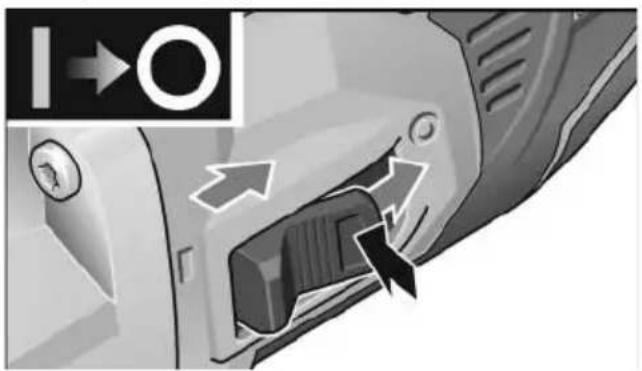

Lukustusega püsirežiim

1. 2. 3.

■ Vajutage kipplülitit (1.), lükake ettepoole (2.) ja fikseerige esiotsale vajutades (3.).

■ Väljalülitamiseks vajutada lüliti tagaotsale.

Kiiruse eelseadistamine (LBE 125 18.0-EC jaoks)

■ Töökiiruse seadistamiseks vajutage kiiruse reguleerimise nuppu 2. Valitud kiirus säilub ka siis, kui seade välja lülitatakse.

■ Elektritööriista eelseadistatud kiirusele kiirendamiseks vajutage nuppu pehmelt.

Vigastuste oht tööriista hävimise töttu. Kasutage vastava töö jaoks sobivat tööriista.

i MÄRKUS

• Ülekoormuskaitse: lülitab masina ülekoormuse korral välja.
• Andurjuhitud temperatuuriseire: ülekuumenemise ohu korral lülitub masin välja.

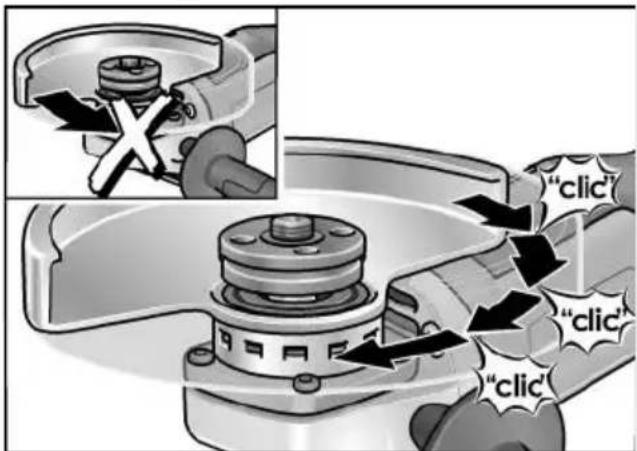

Reguleerida kaitsekatet

Sõltuvalt tööiseloomust saab kaitsekatet reguleerida ilma tööriistata 12 positsiooni 360° ulatuses.

ETTEVAATUST!

Vigastusoht! Kanda kaitsekindaid.

■ Eemaldage aku.

■ Keerata kaitsekate ülekande ülaosale märgitud pöörlemissuuna noolele vastupidises suunas vajalikku posit-siooni.

Klemmkatte reguleerimine

Kaitsekate peab olema täielikult pöördumiskindel, vajadusel pingutage enne kinnitushoova käsitsemist kuuskantmutrit nii, et hooba saab veel vaevu käega liigutada.

Käitus

i MÄRKUS

Pärast väljalülitamist pöörleb lihvetas veel natukene aega.

Abrasiivlihvimine

HOIATUS!

Lõikekettaid ei tohi kunagi kasutada abrasiivketastena.

– Köige efektiivsema töötulemuse annab 20°–40° töönurk.
– Liigutada nurklihvijat mõõduka survega edasi-tagasi. Nii ei lähe toorik kuumaks, ei muuda värvi ega teki vagusid.

Lõikamine

HOIATUS!

Lõikamisel kasutada spetsiaalset lõikekatet. Vaata tootja.

– Nurklihvija peab pöörlema alati vastassuunas.

Vastasel juhul võib tekkida kontrollimatu soonest väljajooks.

– Mitte vajutada, vöngelda ega ajada servi maha.
– Etteannet kohandada töödeldava materjaliga:
– mida tugevam materjal, seda aeglasemalt.

Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.

Hooldus ja korrashoid

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

Puhastamine

■ Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.
■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

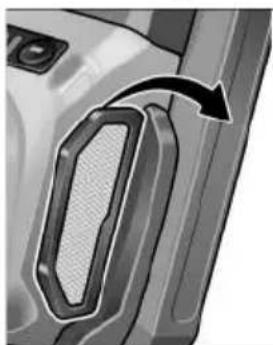

■ Puhastage tolmufiltrit regulaarselt.

■ Eemaldage tolmufilter ja puhastage see kuiva suruõhuga.

Reduktor

MÄRKUS

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Muutke elektrilised tööriistad enne jäätmekäitlusse andmist kasutuskõlbmatuks:

- vörgutoitega elektrilistel tööriistadel eemaldage vörgukaabel, - akutoitega elektrilistel tööriistadel eemaldage aku.

Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

Tooraine taaskasutamine äraviskamise asemel.

Suunake seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

HOIATUS!

Akusid/patareisid ei tohi visata olmeprügi hulka, tulle ega vette. Kasutuskõlbmatuid akusid ei tohi avada.

Ainult ELi riikidele: direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

C ∈-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys

10 Filtra pärsegs
11 Rokturis
