Toote tüüp	Elektriline tõukeratas
Bränd	Sharp
Mudel	EMKS4AEU
Mõõtmed (lahti volditud)	470 x 1200 x 1180 mm
Mõõtmed (kokku volditud)	470 x 498 x 1180 mm
Kaal	18,3 kg
Maksimaalne koormus	120 kg
Maksimaalne kiirus	25 km/h
Sõiduulatus	25 km
Mootori võimsus	350 W
Aku tüüp	Liitium 18650, 36 V, 7,5 Ah
Laadimisaeg	4 kuni 5 tundi
Piduri tüüp	Tagumine ketaspidur, eesmine trummelpidur, elektriline pidur
Rataste suurus	10 tolli (täispumbatavad rehvid)
Maksimaalne tõusunurk	15°
Ühenduvus	Bluetooth 5.0, rakendus SHARP Life
Valgustus	Ees- ja tagatuled LED, suunatuled
Kiirusrežiimid	Jalgsi (6 km/h), Keskmine (20 km/h), Maksimaalne (25 km/h)
Kaasasolevad tarvikud	Kiirjuhend, garantii kaart, Allen võti, 4 rooli kruvi, laadija, toitejuhe
Sertifikaadid	CE, UKCA, ABE

Korduma kippuvad küsimused - EMKS4AEU SHARP

Kuidas rooli kokku panna?

Sisestage rool varre sisse vastavalt näidatud suunale ja kinnitage see kaasasoleva Allen võtmega 4 kruviga. Veenduge, et kruvid ei oleks liiga pingul ja et rool ei kõiguks. Hoiduge kaablite painutamisest või kahjustamisest.

Kuidas tõukeratast lahti võtta ja kokku panna?

Lahtivoltimiseks vajutage ühe käega tagumist poritiiba ja tõstke teise käega varre üles, kuni see lukustub. Kasutage lukustushooba kinnitamiseks. Kokkuvoltamiseks tõstke hooba, suruge vars alla poritiiva poole ja seejärel pange konks kinni.

Kuidas akut laadida?

Ühendage laadija tõukeratta laadimispordiga ja seejärel pistikupessa. Punane tuli näitab laadimist, roheline kui see on lõppenud. Ühendage lahti ja pange kork tagasi. Ärge laadige õues ega siis, kui tõuheratas on sisse lülitatud.

Mida teha, kui tõuheratas ei käivitu?

Kontrollige, et pidur on täielikult vabastatud (lükake hoob normaalsesse asendisse). Kui aku on tühi, laadige seda. Kui probleem püsib, võtke ühendust toega.

Kuidas tõlgendada veakoode?

Veakoodid kuvatakse ekraanil: E0 (side), E1 (vool), E2 (gaas), E3 (pidur), E4 (MOS/ületugevus), E5/E6 (mootor), E7 (madalpinge). Peatage tõuheratas ja kontrollige juhendit või võtke ühendust toega.

Kuidas pidurit reguleerida?

Kui pidur on liiga pingul, keerake pidurikaabli kruvi kuuskantvõtmega veidi lahti. Kui liiga lõtv, pingutage. Kontrollige pinget pärast reguleerimist.

Mis on maksimaalne kiirus ja kuidas režiimi vahetada?

Maksimaalne kiirus on 25 km/h režiimis Maksimaalne. Režiimi muutmiseks vajutage tulede nuppu: Jalgsi (6 km/h), Keskmine (20 km/h), Maksimaalne (25 km/h).

Kuidas kasutada suunatulesid?

Kasutage rooli vasakul küljel asuvat lülitit: vasak/parem asend. Määratud suuna tuli vilgub. Keskasendisse tagasi viies kustub. Nad ei kustu automaatselt.

Kuidas tõukeratast puhastada?

Lülitage tõuheratas välja ja ühendage laadija lahti. Kasutage pehmet niisket lappi. Tugeva mustuse korral võite kasutada hambaharja. Ärge kasutage alkoholi ega lahusteid, samuti mitte kõrgsurve veejuga.

Mida teha, kui aku ei lae?

Kontrollige, et pinge on õige, laadija on ühendatud ja kaabel ei ole kahjustatud. Kui aku on vana, võib see vajada väljavahetamist. Võtke ühendust edasimüüjaga.

KASUTUSJUHEND EMKS4AEU SHARP

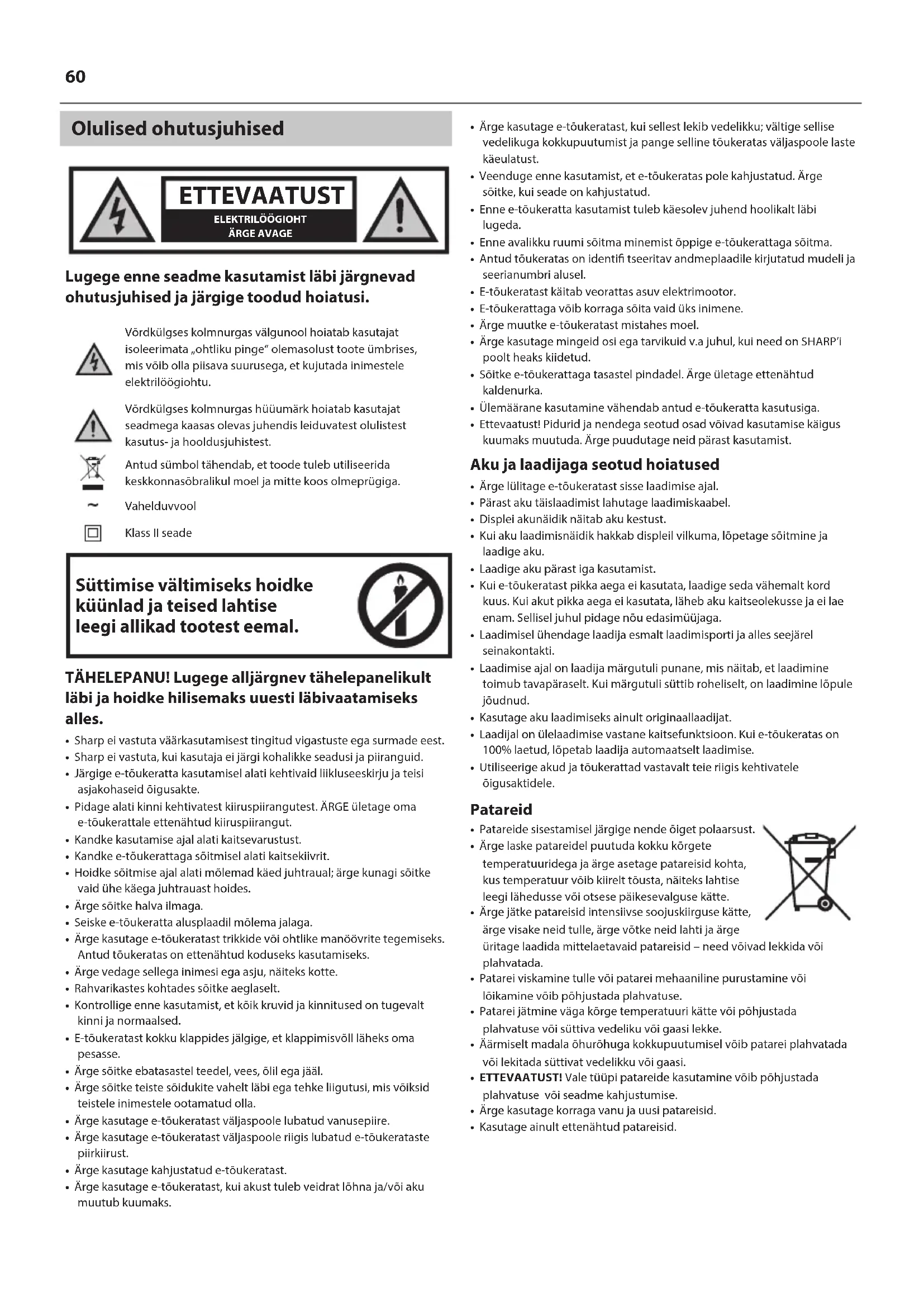

Lugege enne seadme kasutamist läbi järgnevad ohutusjuhised ja järgige toodud hoiatusi.

Võrdkülsges kolmnurgas välgunool hoiatab kasutajat isoleerimata „ohtliku pinge“ olemasolust toote ümbrises, mis võib olla piisava suurusega, et kujutada inimestele elektrilöögiohtu.

Võrdkülgses kolmnurgas hüüumärk hoiatab kasutajat seadmega kaasas olevas juhendis leiduvatest olulistest kasutus- ja hooldusjuhistest.

Antud sümbol tähendab, et toode tuleb utiliseerida keskkonnasöbralikul moel ja mitte koos olmeprügiga.

Vahelduvvool

Klass II seade

Süttimise vältimiseks hoidke küunlad ja teised lahtise leegi allikad tootest eemal.

TÄHELEPANU! Lugege alljärgnev tähelepanelikult läbi ja hoidke hilisemaks uuesti läbivaatamiseks alles.

- Sharp ei vastuta väärkasutamisest tingitud vigastuste ega surmade eest.

- Sharp ei vastuta, kui kasutaja ei järgi kohalikke seadusi ja piiranguid.

- Järgige e-tõukeratta kasutamisel alati kehtivaid liikluseeskirju ja teisi asjakohaseid öigusakte.

- Pidage alati kinni kehtivatest kiiruspiirangutest. ÄRGE ületage oma e-tõukerattale ettenähtud kiiruspiirangut.

- Kandke kasutamise ajal alati kaitsevarustust.

- Kandke e-tõukerattaga sõitmisel alati kaitsekiivrit.

- Hoidke sõitmise ajal alati mõlemad käed juhtraual; ärge kunagi sõitke vaid ühe käega juhtrauast hoides.

- Ärge söitke halva ilmaga.

- Seiske e-tõukeratta alusplaadil mölema jalaga.

- Ärge kasutage e-tõukeratast trikkide või ohtlike manöövrite tegemiseks. Antud tõukeratas on ettenähtud koduseks kasutamiseks.

- Ärge vedage sellega inimesi ega asju, näiteks kotte.

- Rahvarikastes kohtades söitke aeglaselt.

- Kontrollige enne kasutamist, et köik kruvid ja kinnitused on tugevalt kinni ja normaalsed.

- E-tõukeratast kokku klappides jälgige, et klappimisvöll läheks oma pesasse.

- Ärge söitke ebatasastel teedel, vees, ölil ega jääl.

- Ärge söitke teiste söidukite vahelt läbi ega tehke liigutusi, mis vöiksid teistele inimestele ootamatud olla.

- Ärge kasutage e-tõukeratast väljaspoole lubatud vanusepiire.

- Ärge kasutage e-tõukeratast väljaspoole riigis lubatud e-tõukerataste piirkiirust.

- Ärge kasutage kahjustatud e-tõukeratast.

- Ärge kasutage e-tõukeratast, kui akust tuleb veidrat löhna ja/või aku muutub kuumaks.

• Ärge kasutage e-tõukeratast, kui sellest lekib vedelikku; vältige sellise vedelikuga kokkupuutumist ja pange selline tõukeratas väljaspoole laste käeulatust.
• Veenduge enne kasutamist, et e-tõukeratas pole kahjustatud. Ärge söitke, kui seade on kahjustatud.
• Enne e-tõukeratta kasutamist tuleb käesolev juhend hoolikalt läbi lugeda.
• Enne avalikku ruumi sõitma minemist õppige e-tõukerattaga sõitma.
• Antud tõukeratas on identifi tseeritav andmeplaadile kirjutatud mudeli ja seerianumbri alusel.
• E-tõukeratast käitab veorattas asuv elektrimootor.
• E-tōukerattaga vōib korraga sōita vaid üks inimene.
• Ärge muutke e-tõukeratast mistahes moel.
• Ärge kasutage mingeid osi ega tarvikuid v.a juhul, kui need on SHARP'i poolt heaks kiidetud.
• Sõitke e-tõukerattaga tasastel pindadel. Ärge ületage ettenähtud kaldenurka.
• Ülemäärane kasutamine vähendab antud e-tõukeratta kasutusiga.
• Ettevaatust! Pidurid ja nendega seotud osad võivad kasutamise käigus kuumaks muutuda. Ärge puudutage neid pärast kasutamist.

Aku ja laadijaga seotud hoiatused

• Ärge lülitage e-tõukeratast sisse laadimise ajal.
• Pärast aku täislaadimist lahutage laadimiskaabel.
• Displei akunäidik näitab aku kestust.
• Kui aku laadimisnäidik hakkab displeil vilkuma, löpetage söitmine ja laadige aku.
  • Laadige aku pärast iga kasutamist.
• Kui e-tõukeratast pikka aega ei kasutata, laadige seda vähemalt kord kuus. Kui akut pikka aega ei kasutata, läheb aku kaitseolekusse ja ei lae enam. Sellisel juhul pidage nõu edasimüüjaga.
• Laadimisel ühendage laadija esmalt laadimisporti ja alles seejärel seinakontakti.
• Laadimise ajal on laadija märgutuli punane, mis näitab, et laadimine toimub tavapäraselt. Kui märgutuli süttib roheliselt, on laadimine lõpule jõudnud.
• Kasutage aku laadimiseks ainult originaallaadijat.
• Laadijal on ülelaadimise vastane kaitsefunktsioon. Kui e-tõukeratas on 100% laetud, lõpetab laadija automaatselt laadimise.
• Utiliseerige akud ja tõukerattad vastavalt teie riigis kehtivatele õigusaktidele.

Patareid

• Patareide sisestamisel järgige nende öiget polaarsust.
• Ärge laske patareidel puutuda kokku kõrgete temperatuuridega ja ärge asetage patareisid kohta, kus temperatuur võib kiirelt tõusta, näiteks lahtise leegi lähedusse või otsese päikesevalguse kätte.
• Ärge jätke patareisid intensiivse soojuskiirguse kätte, ärge visake neid tulle, ärge vötke neid lahti ja ärge üritage laadida mittelaetavaid patareisid – need vöiv plahvatada.
• Patarei viskamine tulle või patarei mehaaniline purustamine või lõikamine võib põhjustada plahvatuse.
• Patarei jätmine väga kõrge temperatuuri kätte või põhjustada plahvatuse või süttiva vedeliku või gaasi lekke.
• Äärmiselt madala öhuröhuga kokkupuutumisel vöib patarei plahvatada vöi lekitada süttivat vedelikku vöi gaasi.
• ETTEVAATUST! Vale tüüpi patareide kasutamine võib põhjustada plahvatuse või seadme kahjustumise.
• Ärge kasutage korraga vanu ja uusi patareisid.
• Kasutage ainult ettenähtud patareisid.

Aku eemaldamine

EM-KS3

- Aku eemaldamiseks koorige ära kummist jalamatt, eemaldage puitplaadil leiduvad 6 kinnituskruvi ja seejärel 10 kruvi, millega on kinnitatud metallplaat. Nüüd ühendage lahti aku pistik ja eemaldage. Veenduge, et aku klemmid ei satuks lühisesse. Utiliseerige aku vastavalt kohalikele eeskirjadlele.

EM-KS4

- Aku eemaldamiseks koorige ära kummist jalamatt ja eemaldage metallplaadilt 11 kinnituskruvi; seejärel saab eemaldada plaadi, mille all ongi aku. Nüüd ühendage lahti aku pistik ja eemaldage. Veenduge, et aku klemmid ei satuks lühisesse. Utiliseerige aku vastavalt kohalikele eeskirjadlele.

Seadme ja patareide utiliseerimine

• Ärge utiliseerige seda toodet ega selle patareisid sorteerimata olmejäätmena. Viige seade vastavalt seadusandlusele elektri- ja elektroonikaseadmetele ettenähtud kogumispunkti. Nii tehes aitate säilitada loodusvarasid ja kaitsta keskkonda.
• Enamikes EL-i riikides on patareide utiliseerimine reguleeritud vastavate õigusaktidega. Elektriseadmel, pakendil ja patareidel asuv taaskäitlussümbol tuletab kasutajale meelde vajadust neid õigesti utiliseerida. Kasutajatel palutakse kasutada kasutatud seadmete ja patareide puhul olemasolevaid tagastusvõimalusi. Lisateabe saamiseks võtke ühendust oma edasimüüja või kohaliku omavalitsusega.

CE ja UKCA avaldus

• Sharp Consumer Electronics Poland sp. z o.o. avaldab käesolevaga, et see seade on kooskõlas RED-direktiivi 2014/53/EL ja PN-EN 17128: 2021-03 põhinõuete ja teiste asjakohaste sätetega.
• ELi ja UKCA vastavusdeklaratsiooni täistekst on saadaval järgmisel lingil www.sharpconsumer.com/documents-of-conformity/
• Neil toodetel on ABE-sertifi kaat.

Puhastamine

• E-tõukeratta puhastamisel jälgige, et see oleks välja lülitatud, akulaadija ei oleks ühendatud ja seadme laadimispordi kate oleks suletud.
• Soovitatav on kasutada pehmet ja kergelt niisket lappi. Tugevate ja raskesti eemaldatavate plekkide korral kasutage hambaharja ja harjake pleki eemaldamiseks korduvalt. Pärast pleki eemaldamist kasutage mis tahes jääkide eemaldamiseks pehmet ja kergelt niisket lappi, millele on lisatud sobiv kogus pesuvahendit.

MÄRKUSED.

• Ärge kasutage alkoholi ega teisi lahusteid, et vältida korpuse välispinna värvi ja sisemiste konstruktsiooniosade kahjustamist söövitavate kemikaalidega.
• Ärge kasutage e-tõukeratta puhastamiseks kõrgsurvepesurit.
• Puhastage e-tõukeratast regulaarselt.

Hooldamine

• E-tõukeratta kasutamisel hoidke seda kuivas keskkonnas, et elektrikomponendid ei saaks niiskuse töttu kahjustada.
• Ärge hoidke e-tõukeratast pikka aega öues. See põhjustab ülemäärase kokkupuute päikesevalgusega, kõrge või madal temperatuur võivad e-tõukeratast kahjustada ning kiirendada rehvide ja akude kulumist.
• Ärge puudutage ketaspidurit vahetult pärast e-tõukeratta ketaspiduri kasutamist, kuna on põletusvigastuste oht!

• Ketaspidurite reguleerimine: Kui pidurid on liiga tihedalt, lõdvendage komplekti kuuluva kuuskantvõtmega piduritrossi ketaspiduri küljes hoidvat kruvi, et piduri pinget seeläbi leevendada. Seejärel pikendage piduritrossi poldi asendit võrreldes varasema korraga. Kui pidurid on liiga lõdvalt, tegutsege vastupidiselt ja reguleerige piduritrossi.

• Kui e-tõukeratta juures on märgata defekte, ärge hoidke tõukeratast võimaliku süttimisohu töttu siseruumides.

• Kui teil tekib oma e-tõukeratta hooldamisel probleeme, pöörduge nõu saamiseks oma edasimüüja või SHARP'i klienditoe poole.

Karbi sisu:

• E-tõukeratas
- Kiirjuhend
- Garantiikaart
- 1 × pesapeavōti
- 4 × juhtraua kruvi
- 1 × laadija
- 1 x toitejuhe

Osade asukohad

Vt pilte 1ja 2 lk 1.

1. Esituli
2. Tagapidurihoob
3. Haak / samba klappimisluku haarats
4. Samba lukustushoob
5. Esiratas
6. Stand
7. Aku asukoht
8. Jalaalus
9. Juhtraua lukustus
10. Tagatuli
11. Jalgpidur
12. Elektrimootor
13. Tagapidur
14. Kell
15. Displei
16. Kiirushoob
17. Klappimisluku haarats*
18. Eesmine trummelpidur*
19. Esipidurihoob*
20. Vasak suunatuli
21. Parem suunatuli
22. Suunatulelüliti
    * - ainult EM-KS4

Display (Ekraan)

Vt 2. Ik pilte 3.

1. Aku laetustase – iga tulp tähistab 20% täismahust.
2. Tulede näidik
3. Kiirusrežiimi näidik
4. Bluetooth-režiim (rakendusega kasutamiseks)
5. Kiirusühik
6. ODO/TRIP-režiimi näidik
7. ODO/TRIP üksikasjad
8. Praegune kiirus
9. Pidurdamine – pidurdamisel ilmub see sümbol
10. Püsikiiruse hoidja on aktiveeritud
11. Kõndimisrežiim on aktiivne
12. Toitenupp
13. USB-laadimispesa
14. Valgus-/kiirusrežiimi nupp

ODO/Trip (Odomeeter / reisi pikkus)

Odo näitab e-tõukeratta läbitud vahemaad kokku. Trip hölmab ühe söidukorra pikkust. Nuppu ⚙/M vajutades saab ODO- ja Trip-näitu omavahel vahetada.

Tuled

Esi- ja tagatulede sisselülitamiseks vajutage möni sekund nuppu 📀/M. Tulede väljalülitamiseks vajutage nuppu 📀/M 3 sekund.

MÄRKUS: esi- ja tagatulesid pole võimalik üksteisest eraldi juhtida.

Kiirusrežiim

Käigu vahetmaiseks vajutage kiirelt tuledenuppu. Kiirusrežiim koos Vahetamisega läheb üles ja seejärel alla.

Suurim kiirus iga režiimi puhul:

Tegemist on iga Kiirusrežiimi puhul saavutatava suurima kiirusega; valitud Kiirusrežiimi puhul pole suurema kiirusega võimalik sõita.

Kiirus

Rakenduses on võimalik muuta kiirusühikuid.

Kiirusrežiimi muutmiseks vajutage korraks nuppu 📋/M, et valida kas köndimise, keskmine või maksimaalne režiim.

Juhtraua kokkupanemine

• Leheküljel 2 asuvaid pilte 4-ja 5 juhisena kasutades pange komplekti kuuluva pesapeavõtme abil kokku juhtraud. Seda on vaja teha vaid toote karbist väljavõtmisel; pärast kinnitamist pole juhtrauda vaja enam eemaldada.
• Sisestage juhtraud pildil näidatud moel juhtraua sambasse. Juhtraud peab asetsema oma kohal pildil näidatud viisil. Juhtrauda kokku pannes olge ettevaatlik ning ärge teisi osi painutage ega katki tehke.
• Veenduge, et kruvid ei oleks liiga tugevalt kinni keeratud ning et juhtraud oleks kindlalt kinni ja ei võbeleks pärast kokkupanemist.
• Jälgige, et piduritross ei oleks väändunud ega kahjustatud.

E-tõukeratta lahti- ja kokkuklappimine

Kuidas toimub lahtiklappimine?

E-tōukeratta lahtiklappimist on kujutatud pildil 6, Ik 3.

Vajutage ühe käega alla tagumist porilauda ja tõstke teise käega juhtraua sammast, kuni see on püstises asendis; vt pilti 6, tegevus 3. Kui sammas on püsti, siis kaugemale see enam ei liigu. Pärast lukustumist kinnitage klappimisluku hoovaba oma kohale. Lukustatud asendis peab nimetatud hoob asuma juhtraua sambale võimalikult lähedal. Vt 6, tegevused 3 ja 4.

Kuidas toimub kokkuklappimine?

E-tõukeratta hoiustamiseks kokkuklappimist on kujutatud pildil 7, Ik 3. Töstke klappimisluku hoob juhtraua samba vabastamiseks üles, nagu on näidatud 1. tegevuses. Vajutage juhtraua sammas 2. tegevuses näidatud moel alla, kuni ta läheb vastu tagumist porilauda. Nüüd vajutage alla, kuni tagumisel porilaual asuva konksuga ühendumiseni, nagu on näidatud 3. tegevuses.

Mudelil EM-KS3 on klappimisluku haarats displei küljel ja seetõttu juhtraua sammas korraliku paigutamise korral jalaaluse suhtes kergelt diagonaalne.

E-tõukeratta kasutamine

Sõitmine

• Enne söitmist veenduge, et seda on turvaline teha. E-tõukeratast tuleb kasutada vastavalt käesolevale kasutusjuhendile. Tähtis on kanda kaitsevarustust ja tõukeratas peab olema heas seisukorras.
• Kui kasutate e-tõukeratast esmakordselt, harjutage eraldatud kohas ja kandke kaitsevarustust. Kui tunnete end e-tõukeratta kasutamisel juba enesekindlalt, võite kasutada seadet ka inimeste ja sõidukite lähedal.
• Järgige söites alati teie asukohariigis kehtivaid öigusakte.

- Kontrollige, et pidurid, tuled ja rehvid oleksid enne söitma hakkamist töökorras, korralikult reguleeritud ja heas seisukorras.

E-tōukeratta ohutu kasutamine

• E-tõukeratta sisselülitamiseks vajutage nuppu 📋/M3 sekundit.
  • Kandke sobivat kaitsevarustust.
  • Lülitage e-tōukeratas sisse.
• Asetage üks jalg jalatoele ja teine maapinnale, lükake end jalaga liikuma ja vajutage aeglaselt kiirendushooba.
• E-tõukeratta sisselülitamiseks vajutage nuppu 📄/M3 sekundit.

MÄRKUS

- Raskuskeskme hoidmiseks viige keha kiirendamise ajal taha. Pidurdamisel viige raskuskeskme hoidmiseks raskuskese ette. See muudab söitmise mugavamaks ja turvalisemaks.

Pidurdamine

EM-KS3

- Korrektselt pidurdamiseks vabastage kiirendushoob ja rakendage ketaspidur, pigistades selleks juhtraua paremas osas asuvat pidurihooba. Samal ajal rakendage jalaga ettevaatlikult porilauapidurit. Lisaks ketas- ja porilauapidurile aeglustab mootori pöörlemist ka elektrooniline pidur.

EM-KS4

- Korrektselt pidurdamiseks vabastage kiirendushoob ja rakendage ketas- ja trummelpidur, pigistades selleks juhtraual asuvaid pidurihoobasid. Vasakpoolne pidurihoob käitab eesmist trummelpidurit, parempoolne pidurihoob aga tagumist ketaspidurit. Lisaks ketas- ja trummelpidurile aeglustab mootori pöörlemist ka elektrooniline pidur. - Sujuva pidurdamise jaoks on soovitatav rakendada tagumist ketaspidurit mõnevõtta varem kui eesmist trummelpidurit.

Suunatuled

Suunatulede käitamiseks kasutage juhtraua vasakul pool asuvat suunatulelüliti. Lülitil on kolm asendit – vasakpööre, väljas, parempööre. Kui teistele liiklejatele oma vasakule või paremale pööramise soovist teavitamiseks lülitit vajutada, hakkab juhtraua otsas vastav lamp vilkuma. Suunatule välja lülitamiseks viige lüliti tagasi keskasendisse. Suunatuled töötavad vaid siis, kui e-tõukeratas on sisse lülitatud. Suunatuled ei lülitä end ise välja; pidage meeles suunatulelüliti pärast pööret välja lülitada.

Püsikiirusehoidja

Teie e-tõukerattal on püsikiirushoidja. Püsikiirushoidja aktiveerimiseks vajutage soovitud kiirusele jõudmisel põidla gaasihooba 9 s all. Püsikiiruse rakendumisel kostub piiks. Püsikiiruse vabastamiseks rakendage käsipidurit.

Kõndimisrežiim

- Köndimisrežiimis liikumisel vilgub pidurituli, andes märku, et tõukeratas liigub aeglaselt. Keskmisele režiimile vahetades lakkab pidurituli vilkumast.

Tugijala kasutamine

• E-tõukerattal on seisutugi, mis võimaldab ratast parkida ilma, et peaks seda millegi vastu toetama või külili maha panema.
• Tugijala kasutamiseks suruge seda jalaga alla, kuni tugijalg kohale lukustub. Kallutage e-tõukeratast, kuni see toetub vastu maapinda. Ärge kasutage tugijalga ebatasasel või pehmel pinnal.
• Tugijala vabastamiseks suruge seda jalaga üles ja vastu tõukeratta korpust. Tugijalg lukustub kohale. Veenduge enne sõitma /hakkamist, et tugijalg on korralikult ära pandud.
• Olge tugijala rakendamisel ettevaatlik, kuna vale kasutamise korral võib see põhjustada vigastusi.

Laadimine

- Veenduge, et teie e-tõukerattale paigaldatud aku on laetud korrektselt vastavalt järgnevatele juhistele.

1. Ühendage laadija juhe e-tõukeratta laadimisporti. E-tõukeratta laadimispordi asukoha leidmiseks vt Ik 3 pilti 8.
2. Ühendage laadija toitejuhe vooluvõrgu pistikupesasse.
3. Pärast akulaadijaga ühendamist algab aku laadimine ja laadija laadimisnäidik süttib punaselt. Laadimise löppetamisel süttib laadimisnäidik roheliselt.
4. Kui aku on täis laetud, lahutage akulaadija ja pange kummikate tagasi e-tõukeratta laadimispesa peale.

MÄRKUSED.

• Kui tõukeratast regulaarselt ei kasutata, on soovitatav akut kord kuus laadida.
• Ärge laadige akut öues.
• Ärge laadige, kui kaabel või tõukeratas on märg.
• Ärge laadige, kui tõukeratas on sisse lülitatud.
• Ärge laadige akut, kui ümbritsev temperatuur on alla 1 °C.

USB-laadimispesa

• Käepärasuse huvides asub USB-laadimispesa displeimooduli peal. Pesale juurdepääsemiseks tömmake pesa katet ühele küljele.
• USB-laadimispesa on ettenähtud e-tõukeratta kasutamise ajal mobiiliseadme laadimiseks.

SHARP Life Rakendus

Täiendavate funktsioonide kasutamiseks lisage oma mobiiliseadmele rakendus SHARP Life. Funktsioonide hulka kuuluvad:

• Seadme kiirmonitoorimine.
• Kiirus-/kaugusühikute vahetamine kilomeetriteks ja miilideks.
• Maksimaalse kiiruse määramine.
  – E-tõukeratta funktsioonide lukustamine.
  – Püsikiirushoidja aktiveerimine.

Kui e-tõukeratas on sisse lülitatud ja displeil vilgub Bluetooth-ikoon, klõpsake valikul „Add Device“ (Seadme lisamine).

Teie seade hakkab automaatselt e-tõukeratast skannima. Veenduge, et Bluetooth-funktsioon on e-tõukerattal sisse lülitatud. Vastava küsimise korral lubage asukohateenused.

Kui seade on leitud, on Bluetooth-sidumine valmis.

Rakendusse enda töukeratta lisamiseks kasutage ühte järgmistest vöimalustest:

1. Rühmade loomine.
2. Eelmiselt kontolt seadme eemaldamine.
3. Kui e-tõukeratas on sisse lülitatud, vajutage 4 korda kiirelt toitenuppu.

E-tõukeratas ei liigu pärast käivitamist.

Põhjus / tegevus

Pidur pole korralikult taastunud, see katkestab vooluvarustuse. / Lähtestage pidur käsitsi. Selle saavutamiseks vajutage pidurihoob tagasi selle tavaasendisse.

E-tõukeratas liigub aeglaselt või ei liigu üldse.

Põhjus / tegevus

Aku on tühi. / Aku tuleb välja vahetada.

Mootor käivitub ja lülitub seejärel uuesti välja.

Põhjus / tegevus

Aku on tühi. / Aku tuleb välja vahetada.

Juhtseade on kahjustatud. / Juhtseade tuleb välja vahetada.

Aku pole korralikult ühendatud. / Akuühendused tuleb üle vaadata.

Akut ei saa laadida või selle laadimine on aeglane.

Põhjus / tegevus

Pinge pole õige. / Aku tuleb välja vahetada.

Aku ei lae.

Aku elutsükkel on lõpule jõudnud. / Aku tuleb välja vahetada.

Akulaadija ei anna voolu. / Akulaadija tuleb välja vahetada.

Laadimisjuhe on kahjustatud. / Akulaadija tuleb välja vahetada.

Törkekoodid

Displeile võidakse kuvada veakoode. Järgmistel tingimustel võib

e-tōukeratas lakata töötamast.

E0 – Kommunikatsioonitörge

E1 – Ebanormaalne vool

E2 – Gaasihoova tõrge

E3 – Piduri tõrge

E4 – MOS-i tõrge / Liigvoolu tõrge

E5 - Mootori tõrge

E6 – Mootori tõrge

E7 – Madala pinge tõrge

Puutudes kokku probleemidega, mida ei önnestu lahendada, pöörduge abi

saamiseks edasimüüja või SHARP'i klienditoe poole.

Tehnilised andmed

Mudel EM-KS3A EM-KS3C EM-KS4A EM-KS4C
Mõõtmed lahti klapituna (L x K x P millimeetrites)	470 x 1190 x 1065 470 x 1200 x 1180
Mõõtmed kokkuklapituna (L x K x P millimeetrites)	470 x 455 x 1065 470 x 498 x 1180
Ratta suurus (tollides) 8,5 10
Jalaplaadi suurus (L x P millimeetrites) 162 x 460	160 x 483
Jalaplaadilt juhtraua ülaosani (mm) 1020 1025
Maapinnalt jalaplaadini (mm) 145 180
Muud tehnilised andmed
Piduri tüüp Ketaspidur / Väljalülituspidur / Jalgpidur Ketaspidur / Trummelpidur / Väljalülituspidur
Mootori tüüp	harjadeta energíasäästlik mootor
Vedav ratas	Eesmine		Tagumine
Suurim tõusunurk (kraadid)	15°
Suurim koormus (kg)	120
Suurim kiirus (km/h)	25	20	25	20
Mootori võimsus (W)	350 W	350 W	350 W	350 W
Sõiduulatus täis laetud akuga (km)	25		40
Rehvirõhk	-		2,5 bar (36 psi)
Ratta tüüp	kärgrehv		täispuhutav rehv
Mass (kg)	16		18,3
USB-laadimispesa	5 V; 0,5 A
Aku
Aku tüüp (Ah)	18650 liitiumaku
Aku mahutavus (Ah)	7,5 10
Aku (V)	36
Aku (W)	270 360
Laadimisaeg (h)	4 kuni 5		6 kuni 8
akulaadija.
Tõhusus – laadimine	87%
Mudeli nimi	FY0634201500
Sisend	100 - 240 V AC, 50/60 Hz, 1,8 A (Max)
Toitepistiku tüüp	„Nr 8" tüüp. Juhe – C7, laadija – C8
Väljund	42 V DC, 1,5 A
Tootja ja aadress	Shenzhen Fuyuandian Power Co., Ltd. 8F, A9 Bldg, Tiarui Industrial Park, Fuyong Town, Baoan District, Shenzhen, Guangdong, Hiina

Bluetooth
Versioon LE5.0 /BT7L 8,30
Maksimaalne edastatav võimsus 10 dbm
Sagedusribad 2,4 GHz
Ühenduvus Kasutatakse rakenduse toimimise jaoks mobiiliseadmete e-tõukerattaga ühendamiseks
Standardid	Bluetooth® sõnamärgis ja logod on ettevõttele Bluetooth SIG,. Inc. kuuluvad registreeritud kaubamärgid.
Töötamiskeskkond
Temperatuur -10 °C kuni +45 °C
Hoiustamistemperatuur -10 °C kuni +25 °C
Suhteline õhuniiskus kuni 75% RH

PIDEVA PARENDAMISE POLIITIKA ÜHE OSANA JÄTAME ENDALE ÖIGUSE MUUTA TOOTE DISAINI JA TEHNILISI ANDMEID ILMA SELLEST EELNEVALT ETTE TEATAMATA.

E0 – Kommunikaatiovirhe
