HD 513 P Plus - Kõrgsurvepesur Kärcher - Tasuta kasutusjuhend

Toote tüüp	Kõrgsurvepesur
Bränd	Kärcher
Mudel	HD 513 P Plus
Maksimaalne töörõhk	130 baari
Nominaalne veevool	500 l/h
Mootori tüüp	4-taktiline bensiin
Mootori võimsus	4,5 kW
Veevarustus	3/4" ühendus
Max vee temperatuur	60 °C
Kaal	45 kg
Mõõtmed (P x L x K)	600 x 500 x 800 mm
Helirõhu tase	92 dB(A)
Käe-õla vibratsioon	2,5 m/s²
Kütusepaagi maht	1,5 L
Tööaeg	Umbes 40 min
Kaasasolevad tarvikud	Püstol, otsik, pöörlev düüs, 10 m voolik
Ohutus	30 mA rikkevoolukaitse, ohutusklapp, automaatne seiskamine
Hooldus	Õlivahetus, õhufiltri puhastamine, vooliku kontroll
Varuosad	Saadaval edasimüüja juures või Kärcheri teeninduses
Remonditavus	Remonditav professionaali poolt, varuosad saadaval

Korduma kippuvad küsimused - HD 513 P Plus Kärcher

Kuidas käivitada kõrgsurvepesur HD 513 P Plus?

Enne käivitamist kontrollige õli- ja kütusetaset. Avage vee kraan, lülitage mootor asendisse SEES ja tõmmake käivitustrossist. Pärast käivitamist vajutage püstoli päästikule, et õhk välja lasta.

Millist mootoriõli kasutada?

Kasutage 4-taktilist õli SAE 10W-30 või 15W-40. Vaadake kasutusjuhendist soovitatud viskoossust vastavalt ümbritsevale temperatuurile.

Kuidas süsteemist õhku välja lasta?

Ühendage veevoolik, avage veevarustus, seejärel vajutage päästikut ilma käivitamisnuppu vajutamata. Oodake, kuni vesi hakkab ühtlaselt voolama, enne kui mootori käivitate.

Mida teha rõhu langemise korral?

Kontrollige, kas düüs pole ummistunud (puhastage see nõelaga). Kontrollige ka vee sisselaske filtrit ja vooliku seisukorda. Kui probleem püsib, pöörduge professionaali poole.

Kuidas düüsi puhastada?

Keerake düüs otsikust lahti. Kasutage mustuse eemaldamiseks teravat mittemetallist tööriista. Loputage puhta veega enne kokkupanekut. Vältige metallesemete kasutamist, mis võivad düüsi kahjustada.

Milliseid ettevaatusabinõusid võtta?

Kandke kaitseprille ja kindaid. Ärge kunagi suunake juga inimeste või loomade poole. Kasutage 30 mA rikkevoolukaitset. Lugege enne kasutamist ohutusjuhend täielikult läbi.

Kuidas seadet talveks ette valmistada?

Tühjendage kütusepaak, laske mootoril töötada kuni see seiskub. Tühjendage pumbast vesi, vajutades päästikut ilma surveta. Lisage vajadusel sobiv antifriis. Hoida kuivas kohas, kaitstuna külma eest.

Kust leida seerianumber?

Seerianumber asub seadme šassiil oleval andmesildil, tavaliselt pumba või mootori lähedal. Seda on vaja varuosade tellimiseks.

Kuidas vahetada kõrgsurvevoolikut?

Keerake vana vooliku otsad lahti. Paigaldage uus voolik, kasutades uusi tihendeid. Pingutage käsitsi, seejärel kontrollige tihedust, lülitades seadme rõhu alla.

Kuidas pesuainet kasutada?

Kasutage ainult Kärcheri soovitatud pesuaineid. Täitke pesuaine paak (kui on) või kasutage adapterit. Langetage rõhku toote pealekandmiseks, laske mõjuda, seejärel loputage kõrge rõhuga.

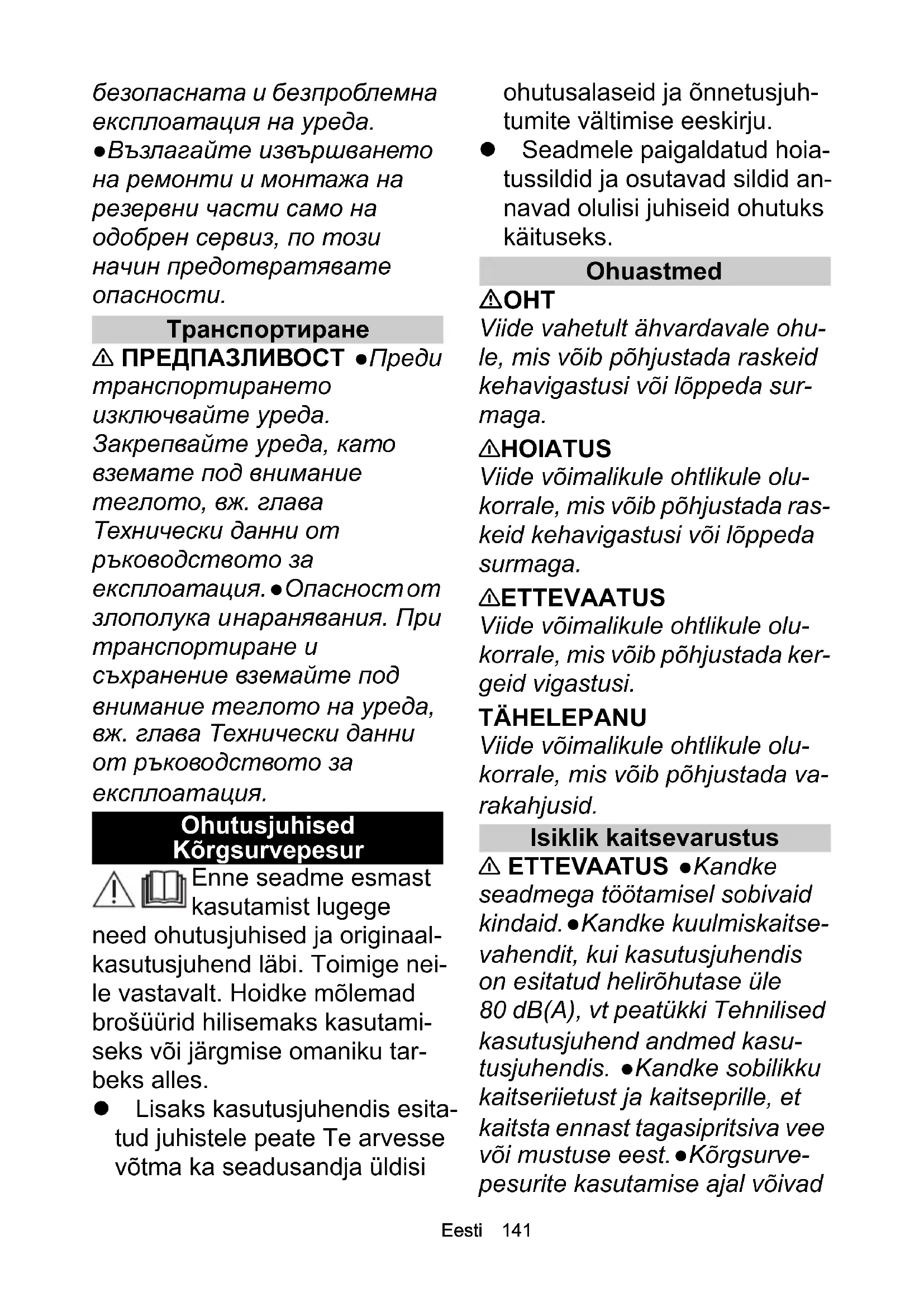

KASUTUSJUHEND HD 513 P Plus Kärcher

Enne seadme esmast kasutamist lugege need ohutusjuhised ja originalkasutusjuhend labi. Toimige neile vastavalt. Hoidke molemad brosüürid hilisemaks kasutamiseks voj jargmise omaniku tarbeks alles.

• Lisaks kasutusjuhendis esitatud juhistele peate Te arvesse votma ka seadusandja üldisi

ohutusalaseid ja onnetusjuhtumite valtimise eeskirju.

Seadmele paigaldatud hoiatussildid ja osutavad sildid annavad olulisi juhiseid ohutukskaituseks.

Ohuastmed

△OHT

Viide vahetult ahvardavale ohule, mis voib pohjustada raskeid kehavigastusi voi loppeda surmaga.

△HOIATUS

Viide voimalikule ohtlikule olukorrale, mis vobipohjustada raskeid kehavigastusi voi loppeda surmaga.

△ETTEVAATUS

Viide voimalikule ohtlikule olukorrale, mis vobpohjustada kergeid vigastusi.

TÄHELEPANU

Viide voimalikule ohtlikule olukorrale, mis voib pohjustada varakahjusid.

Isiklik kaitsevarustus

ETTEVAATUS Kandke seadmega tootamisel sobivaid kindaid. Kandke kuulmiskaitsevahendit, kui kasutusjuhendis on esitatud helirohutase üle 80 dB(A), vt peatukki Tehnilised kasutusjuhend andmed kasutusjuhendis. Kandke sobilikku kaitseriietust ja kaitseprille, et kaitsta ennast tagasipritsiva vee voi mustuse eest. Korgsurpeurite kasutamise ajal voivad

tekkida aerosoolid. Aerosoolide sissehingamine võib põhjustada tervisekahjustusi. Tööandja on kohustatud LABI viima ohtudehindamise, et määrata kindlaks puhasatatavast pealispinnast ja ümbrusest söltuvalt vajalikud kaitsemeetmed aerosoolide sissehingamise vastu. Hingamiskaitsemaskid FFP 2 või körgemast klassist sobivad kaitseks veepõhiste aerosoolide eest.

HOIATUS •Kasutage sea-det ainult sihtotstarbeliselt. Vötke arvesse kohalikke asjaolusid ning pidage seadmega töötamisel silmas kolmandaid isikuid, eelköige lapsi. Seade ei ole moeldud kasutamiseks piiratud füusiliste, sensoorsete vöi vaim-sete vöimetega isikutele vöi kogemuste ja/vöi teadmiste puudumisel. Seadet tohivad kasutada ainult need inimesed, keda on seadme käsitsemise osas juhendatud vöi kes on toendanud omakäsitsemisos-kusi ja keda on selgesönaliselt volitatud seadet kasutama.

• Teostage laste üle järevalvet kindlustamaks, et nad seadmega ei mängi. Lapsed ja nooru-kid ei tohi seadet käitada.

ETTEVAATUS Ohutusseadised on ette nachtud Teie kait-seks. Arge kunagi muutke voihilige korvale ohutusseadistest.

Elektrilögi oht

OHT • Ühendage kaitseklassi I seadmeid ainult nõuetekohaselt maandatud vooluallikate külge. • Tüübisdil esitatud pinge peab olemä kooskõlas vooluallika pingega. • Pidage silmas pistikupesa minimaalset kaitset, vt peatükke Tehnilsed andmed kasutusjuhendis. • Käitage seadet ainult rikkevoolu kaitseluliti kau-du (maksimaalsalt 30mA). • Arge kunagi puudutage vorgupistikut ja pistikupesa märgade kätega. • Pikendusjuhtme vorgupistik ja liitmik peavad olemaa veekindlad ning ei tohi ollavees. Liitmik ei tohi asuda maapinnal. Kasutage kaablitrumleid, mis tagavad, et pistikupesad asuvad vähemalt 60 mm maapinna kohl. • Kõik voolu juhtivad osad tööpiirkonnas peavad olemaa veejoa eest kaitstud.

HOIATUS Uhendage seade ainult elektrilise uhenduse külge, mis on teostatud elektrispetsialisti poolt IEC 60364-1 kohaselt. Kontrollige vorgupistikuga vorguuhendusjuhet enne iga kaitamist kahjustuste suhtes. Arge vötke kahjustatud vorguhendusega seadet käiku. Laske kahjustatud

vörguühendusjuhe viivitamatult volitatud klienditeenindusel / elektrispetsialistil välja vahetada. Arge vigastage voi kahjustage vörguühendus- ja pikendusjuhet ülesöitmise, muljumise, tirimise voi sellesarna-sega. Kaitske vörguühendusjuhet kuumuse, oli ja teravate servade eest.

• Kasutage ainult tootja poolt ettekirjutatud toitejuhet, see kehtib ka juhtme asenduse korral. Tellimisnr ja tüpi vt kasutusjuhendist. -Ebasobivad elektrilised pikendusjuhtmed vöivad olla ohtlikud. Kasutage välitingimustes ainult selleks lubatud ja vastavalt tāhistatud elektrilisi pikendusjuhtmeid piisava juhtme ristloikega. -Asendage vorguühendus- voi pikendusjuhtme liitmikud ainult sama veepidavuse ja sama mehaanilise vastupidavusega liitmikega.

ETTEVAATUS Lulitage pikematel kaituspausidel ja vastavalt vajadusele seade pealulist /seadmelulistvälja ja tommake vorgupistik pistikupesastvalja.

TÄHELEPANU Sisselülitusprotsessid pohjustavad lühiajalis pingelangusi. Ebasoodsatevörgutingimuste korral voivadtekida teiste seadmete kahjustused. Vorgu impendatsi korral alla 0,15 oomi ei ole rikkeid oodata.

Veevōtuühendus

HOIATUS •Te ei tohi seadet käiku vöTTa, kui körgsurveyooolik on kahjustatud. Vahetage kahjustatud körgsurveyooolik kohe valja. Te tohite kasutada ainult tootja poolt soovitatud voolikuid ja liiteid. Tellmisnr vt kasutusju-hendist. Koigi ühendusvoolukute keermesliide peab olematihe. TÄHELEPANU Järgige omaveevarustusettevöTTe eeskirju.

Käitamine

OHT · Järgige seadme kasutamisel ohualadel (nt tanklates) vastavaid ohutuseeskirju. · Käitamine plahvatusohtlikes piirkondades on keelatud. · Arge kunagi imege sisse lahusteid, lahustisaldusega vedelikke voi lahjendamata hapeid. Nende hulka kuuluvad nt bensiin, varvi-vedeldi voi kutteoli. Pihustusudu on kergsuttiv, plahvatusohtlik ja mürgine. · Kahjustatud söidukirehvid / rehviventilid on eluohtlikud. Söidukirehvid / rehviventilid vovad kahjustada saada körgsurveyjoa kaudu ja löhkeda. Esimene mark sellest on rehvi varvumine. Hoidke söidukirehvide / rehviventilide pu-hastamisel vähemalt 30 cm joa vahekaugust.

△HOIATUS Arge kasutage seadet, kui ulatuskauguses viibivad ilma vastava kaitseriietuseta inimesed. Luhikeste

joatorude korral voib Teie kasi puutuda kokku korgsurvejoaga. Arge kunagi kasutage punktjoadüusi joatorudega, mis on luhemad kui 75 cm. Joatorust valjatungiva veejoa tottu tekib tagasilöogijoud. Painutatud joatoru tottu mojub joud ülespoole. Hoidke pustolist ja joatorust hasti kinni. Painutatud pritsimisseadiste kasutamisel voivad tagasilöogi- ja vänderjoud muutuda. Arge suunake korgsurvejuga enda peale nt riiete voi jalatsite puhastamiseks. Arge suunake korgsurvejuga inimestele, loomadele, aktivsele elektrilisele varustusele ega seadmele endale. Arge pihustage esemetele, mis sisaldavad tervist ohustavaid aineid (nt asbesti). Kontrollige seadet ja tarvikuid nagu nt korgsurvevoolikut, korgsurvestolit ja ohutusseadiseid enne iga kaitamist nouetekohase seisundi ja tookindluse suhtes. Arge kasutage seadet kahjustuse korral. Vahetage kahjustatud komponendid viivamatult valja. Kasutage ainult totja poolt soovitatud korgsurvevoolikuid, armatuure ja liitmikke.

ETTEVAATUS Arge jatke seadet kunagi jarelevalteta, kui see on kaituses. Arge avage katet tootava mootori korral. Arge pingutage korgsurvepustoli hooba kaituse korral kinni.

• Laske voolikutel pärast kuuma vee käitust maha jahtuda voi käitage seadet korraks kulma vee režiimis. Seadmel peab olemata sane, seisukindel aluspind. Te peate enne puhasamist labi viima puhasatava pealispinna riskihindamise, et teha kindlaks ohutus- ja tervisekaitsenõudeid. Te peate raken-dama vastavalt vajalikke kaitse.meid.
  TÄHELEPANU Arge kaitageseadet temperatuuridel alla 0^ .Viige mootori puhastamine labi ainult oliseparaatorigapesupratsidel.

Käitamine puhastusvahendiga

ETTEVAATUS Hoidke puhastusvahendeid lastele kattesaamatult. Jargige puhastusvahendite kasutamisel puhastusvahendi tootja ohutuskaarti, eelkoige juhiseid isiklikukaitsevarustuse kohta. Kasutage ainult tootja poolt tarnitud voisoorvitud puhastusvahendeid. Teiste puhastusvahendite voikemikaalide kasutamine voibkahjustada seadme ohutust.

• Arge rakendage soovitatud pu-hastusvahendeid lahjendamata. Tooted on tookindlad, kuna nad ei sisalda happeid, aluseid voi keskkonnakahjulikke aineid. Kui puhastusvahendid puutuvad kokku silmadega, loputage silmi

kohe pöhjalikult veega ja poör-duge kohe arsti poole, nagu ka puhastusvahendite allaneelami-sel.

Labakäsi-käsivars vibratsioonivärtusega > 2,5 m/s ^2 seadmed (vt peatükki Tehnilised andmed kasutusjuhendist)

△ETTEVAATUS

Seadme pikem kasutuskestus vöib pöhjustada vibratsioonist tingitud verevarustuse Häireid kates. Üldiselt kehtivat kasutuskestust ei saa kindlaks määrata, kuna see söltub mitmetest mojuteguritest:

Isiklik soodumus halvaks ve-revarustuseks (sageli kulmad sormed, sormede surin)
- Madal ümbrustemperatuur.
Kandke käte kaitsmiseks sooje kindaid.
Tugevast kinnihaaramisest tingitud puudulik verevarustus.
- Katkematu kaitus on kahjulikum kui pausidega katkestud kaitus.

Seadme regulaarse, pikaajalise kasutamise ja sümptomite nagu nt sormede surina, külmade sormede korduval esinemisel peaksite poorduma arsti poole.

Ohkrehvidega seadmed

ETTEVAATUS Kinnikruvi-tud velgedega seadmete korral: Tehke kindlaks, et velgede koik

poldid on kovasti kinni keeratud, enne kui Te seadistate rehvi taiterohku. Tehke kindlaks, et rohureduktor kompressoril on korrektseit seadistatud, enne kui Te seadistate rehvi taiterohku.

• Arge kunagi ületage maksi-maalselt lubatud rehvi täiterōhku. Te peate rehvi täiterōhku lugema rehvidelt ja vajaduse korral veljelt. Erinevate vaärtuste korral peate Te kinni pidama väiksemast vaärtusest.

Kuumvee- ja bensiinimootorseadmed, sisepõlemismootoriga seadmed

OHT •Plahvatusoht ebasobiva mootorikutuse tottu. Tankige ainult kasutusjuhendis esitatud mootorikutust.
HOIATUS Heitgaasid on murgised. Arge hingate heitgaase sisse. Kindlustage seadme kaitamisel ruumides piisav ohu-tamine ja heitgaaside arajuhtimine. Tehke tankimisel kindlaks, et kuumadele pealispindadele ei satu mootorikutust.
ETTEVAATUS · Pletaluoht. Arge kummarduge heitgaasiava kohale ega sisestage sinna jasemeid. Arge puudutage pletalireziimi korral kuttekatelt. · Arge kunagi sulgege heitgaasiavasid.
- Tehke kindlaks, et öhu sisselaskete laheduses ei esineheitgaasiemissioone. -Järgige

kasutusjuhendis esitatud ohutusjuhiseid bensiinimootorseadmete kohta.

Hooldus ja jooksevremont

HOIATUS •Enne puhastamist, jooksevremonti ja osadevaljavahetamist peate Te seadme valja lulitama ja vorgutoitega seadmete korral vorgupistikuvalja tombama. Tehke enne koki seadmel ja tarvikutel teostatavaid tod korgsurvesüsteem survevabaks.

ETTEVAATUS •Laske pa-randomisi LABi viia ainult heakskiidetud

klienditeeninduspunktidel voi antud piirkonna erialaspetsialistidel,kes on tuttavad koigi asjakohaste ohutuseeskirjadega.

TÄHELEPANU •Pidage silmas mitte kohtkindlate kaubanduslikult kasutatud seadmete ohutusalast kontrolli kohalike kehtivate eeskirjade järgi •Lühised vöi muud kahjustused. Arge puhistage seadet voolik- vöikörgsurveyeejoaga. •Arge kasutage atsetooni, lahjendamata happeid ega lahusteid, kuna nad kahjustavad seadmel kasutata-vaid materjale.

ETTEVAATUS •Kasutage ainult tootja poolt lubatud tarvikuid ja varuosi. Originaaltarvikud ja originaalvaruosad tagavad seadme ohutu ja torge

teta käituse. •Laske remonditöid ja varuosade paigaldust LABi vija ainult heakskiidetud klienditeenindusel, nii valdite ohte.

Transport

ETTEVAATUS Lulitage seade enne transportimist valja. Kinnitage seade kaalu arvesse vottes, vt peatukki Tehnilised andmed kasutusjuhendis. Onnetus- ja vigastusoht. Jargige transportimisel ja ladustamisel seadme kaalu, vt peatukki Tehnilised andmed kasutusjuhendist.
