Toote tüüp	Induktsioonpliit
Mark	Samsung
Mudel	NZ63B6058KK
Küpsetustsoonide arv	3
Küpsetuse tüüp	Induktsioon
Elektrivarustus	220-240 V ~, 50/60 Hz, max 32 A
Maksimaalne võimsus	7400 W (reguleeritav võimsuspiiranguga)
Tööpinna väljalõige (L x S)	560 x 480 mm
Minimaalne süvistussügavus	50 mm
Küpsetuspind	Keraamiline klaas
Flex-tsoon	Jah, vasakul paindlik tsoon suurte nõude jaoks
Flex-tsoon Plus	Jah, võimaldab jagada tsooni 4 eraldi tsooniks
Boost Max	Jah, ajutine lisavõimsus
Soojashoidmine	Jah
Taimer	Jah, ohutusega väljalülitus
Paus/Jätka	Jah
Lastekaitse	Jah, juhtpaneeli lukustus
Automaatne väljalülitus	Jah, ülekuumenemise ja nõu puudumise tuvastus
Jääksoojuse indikaator	Jah, kuvab "H" seni, kuni tsoon on kuum
Nutikas ühenduvus	Wi-Fi (SmartThings) ja Bluetooth (õhupuhasti juhtimine)
Puhastamine	Klaasikaabits ja spetsiaalne keraamilise klaasi puhastusvahend

Korduma kippuvad küsimused - NZ63B6058KK SAMSUNG

Kuidas aktiveerida lastekaitset?

Vajutage nuppu Paus ja lukustus (^II) umbes 3 sekundit. Kostub helisignaal ja ekraanile ilmub L. Lülitamiseks vajutage uuesti 3 sekundit.

Milliseid kööginõusid kasutada?

Kasutage magnetilise põhjaga nõusid (teras, malm, roostevaba teras, kui magnet kleepub). Põhja minimaalne läbimõõt peab vastama küpsetustsoonile. Vältige alumiiniumi, vaske või klaasi.

Mida tähendab veakood C0?

Kood C0 näitab temperatuurianduri või põleti probleemi. Taaskäivitage seade nupuga Sisse/Välja. Kui probleem püsib, ühendage 30 sekundiks lahti ja siis uuesti. Vajadusel võtke ühendust klienditeenindusega.

Kuidas puhastada pliiti?

Puhastage pärast iga kasutamist, kui pind on veel leige. Kasutage klaasikaabitsat tugevate mustuste jaoks ja spetsiaalset keraamilise klaasi puhastusvahendit. Vältige abrasiivseid või leeliselisi tooteid.

Kuidas ühendada pliit SmartThingsi rakendusega?

Lülitage pliit sisse, aktiveerige lastekaitse (vajutage 3 sekundit nuppu Paus ja lukustus), seejärel hoidke nuppu Max all 3 sekundit. Järgige SmartThingsi rakenduse juhiseid.

Kuidas kasutada Flex-tsooni?

Vajutage nuppu Flex-tsoon (☐), et aktiveerida suur tsoon vasakul. Sinna saate panna suure nõu (kalakala, ovaalne plaat). Tsooni jagamiseks mitmeks tsooniks kasutage funktsiooni Flex-tsoon Plus uuesti vajutades.

Miks küpsetustsoon lülitub automaatselt välja?

Automaatne väljalülitus käivitub pärast teatud aega (näiteks 6 tundi tasemel 1-3) või kui nõu eemaldatakse üle 5 sekundi. Kui vedelik valgub juhtpaneelile, lülituvad kõik tsoonid välja. See on ohutusmeede.

Kuidas reguleerida maksimaalset võimsuspiirangut?

Lülitage seade välja, aktiveerige lastekaitse, seejärel vajutage korraga nuppe Vasak eesmine küpsetustsoon ja Parem eesmine küpsetustsoon 3 sekundit. Seejärel vajutage nuppu Taimer 3 sekundit. Ekraanile ilmub P ja seejärel praegune võimsus. Kasutage nuppu Paus ja lukustus valimaks 3000 W, 4000 W või 7400 W. Kinnitage nupuga Sisse/Välja.

Pliit teeb müra, kas see on normaalne?

Jah, praksumise, vilistamise, sumina või klõpsatuse helid on normaalsed ja sõltuvad nõudest ja võimsustasemest. Ventilaator võib pärast väljalülitust olla kuuldav. Kui müra muutub ebatavaliseks, kontrollige nõusid.

Mida teha, kui ekraan kuvab d0?

Kood d0 tähendab, et nuppu on vajutatud üle 8 sekundi. Kontrollige, kas paneel on märg või kas ese vajutab nuppu. Pühkige paneel puhtaks ja taaskäivitage seade nupuga Sisse/Välja.

KASUTUSJUHEND NZ63B6058KK SAMSUNG

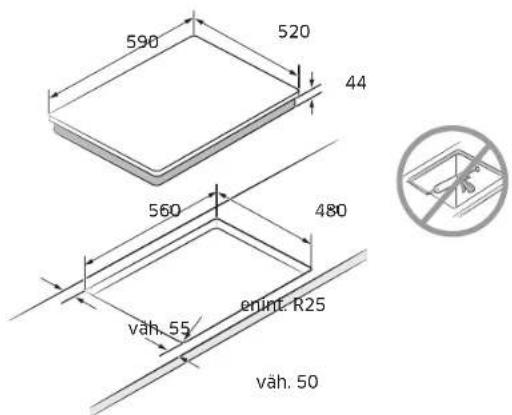

väh. 500 mm väh. 50 mm

Yksikkö: mm

590 520 44 560 480 väh. 55 enünt. R25 väh. 50

Induktsioonpliidiplaat

Kasutusjuhend

NZ64B6056** / NZ64B6058**

NZ63B6056** / NZ63B6058**

SAMSUNG

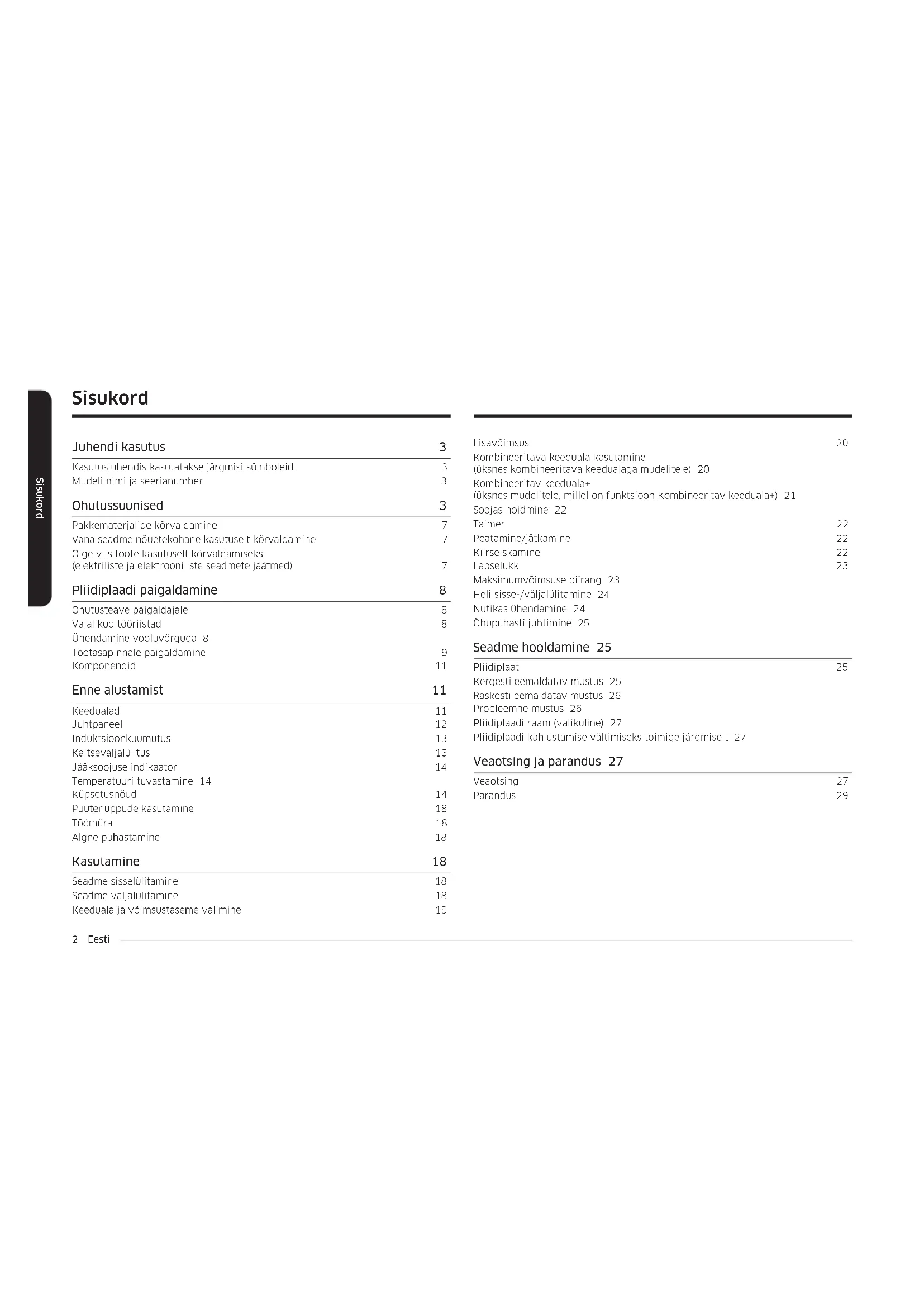

Sisukord

Juhendi kasutus 3

Kasutusjuhendis kasutatakse järgmisi sümboleid. 3

Mudeli nimi ja seerianumber 3

Ohutussuunised 3

Pakkematerjalide körvaldamine 7

Vana seadme nõuetekohane kasutuselt kõrvaldamine 7

Õige viis toote kasutuselt kõrvaldamiseks

(elektriliste ja elektrooniliste seadmete jäätmed) 7

Pliidiplaadi paigaldamine 8

Ohutusteave paigaldajale 8

Vajalikud tööriistad 8

Ühendamine vooluvörguga 8

Töötasapinnale paigaldamine 9

Komponendid 11

Enne alustamist 11

Keedualad 11

Juhtpaneel 12

Induktsioonkuumutus 13

Kaitseväljalülitus 13

Jääksoojuse indikaator 14

Temperatuuri tuvastamine 14

Küpsetusnõud 14

Puutenuppude kasutamine 18

Töömüra 18

Algne puhastamine 18

Kasutamine 18

Seadme sisselülitamine 18

Seadme väljalülitamine 18

Keeduala ja võimsustaseme valimine 19

Lisavõimsus 20

Kombineeritava keeduala kasutamine

(üksnes kombineeritava keedualaga mudelitele) 20

(üksnes mudelitele, millel on funktsioon Kombineeritav keeduala+) 21

Soojas hoidmine 22

Taimer 22

Peatamine/jätkamine 22

Kiirseiskamine 22

Lapselukk 23

Maksimumvõimsuse piirang 23

Heli sisse-/väljalülitamine 24

Nutikas ühendamine 24

Õhupuhasti juhtimine 25

Seadme hooldamine 25

Pliidiplaat 25

Kergesti eemaldatav mustus 25

Raskesti eemaldatav mustus 26

Probleemne mustus 26

Pliidiplaadi raam (valikuline) 27

Pliidiplaadi kahjustamise vältimiseks toimige järgmiselt 27

Veaotsing ja parandus 27

Veaotsing 27

Parandus 29

Juhendi kasutus

Lugege see kasutusjuhend enne seadme kasutamist hoolikalt läbi, pöörates erilist tähelepanu järgmises jaotises esitatud ohutusteabele. Hoidke kasutusjuhend alles, sest seda vöib tulevikus tarvis minna. Seadme omanikuvahetuse korral andke see juhend kindlasti üle uuele omanikule.

Kasutusjuhendis kasutatakse järgmisi sümboleid.

HOIATUS!

Ebaõige ja hoolimalu kasutamine, mis võib kaasa tuua tõsiseid kehavigastusi või surma.

ETTEVAATUST!

Ebaõige ja hoolimatu kasutamine, mis võib kaasa tuua kergemaid kehavigastusi või varalise kahju.

ETTEVAATUST!

Pliidiplaadi kasutamisel tulekahju, plahvatuse, elektrilöogi või kehavigastuste vältimiseks järgige alltoodud põhilisi ohutusnõudeid.

MÄRKUS

Kasulikud nāpunāited, soovitused või teave, mis aitab kasutajal toodet käsitseda.

Mudeli nimi ja seerianumber

Mudeli nimi ja seerianumber on märgitud pliidiplaadi pöhjale kinnitatud sildile. Kirjutage see teave hilisemaks kasutamiseks üles või kinnitage täiendav tootesilt (asub toole pealmisel küljel) sellele lehele.

Mudeli nimi

Seerianumber

Ohutussuunised

Seadme ohutus vastab köigile kehtivatele tehnilistele ja ohutusstandarditele. Kuid tootjana leiame, et meie kohustus on teavitada teid järgmistest ohutussuunistest.

▲ HOIATUS!

See seade ei ole möeldud kasutamiseks lastele ega piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemusteta ja teadmisteta isikutele, välja arvatud juhul, kui nende ohutuse eest vastutav isik on neile seadme kasutamiseks vajalikke suuniseid andnud või nad on selle isiku järelevalve all.

Ärge jätke lapsi järelevalveta ja veenduge, et nad ei mängiks seadmega.

Alates 8-aastased lapsed ning füüsilise, sensoorse ja vaimupuudega või kogemuste ja oskusteta inimesed võivad seadet kasutada vaid järelevalve all ning tingimusel, et neid öpetatakse seadet turvaliselt käsitsema ja nad mõistavad seadme kasutamisega kaasnevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.

Seadme elektriühenduse loomisel tuleb paigaldada lahendus ühenduse katkestamiseks,

Ohutussuunised

et seadme saaks pärast paigaldamist vooluvörgust lahti ühendada. Lahtiühendamiseks vöib paigaldada pistiku vöi lüliti vastavalt kehtivatele elektrisüsteemide eeskirjadele. Kui toitekaabel on kahjustatud, peab tootja, volitatud hooldusspetsialist vöi samaväärsse kvalifikatsiooniga isik selle asendama, et vältida ohtlikke olukordi.

Kinnitamiseks ei tohiks kasutada liimaineid, kuna neid ei peeta usaldusväärseteks kinnituslahendusteks.

HOIATUS! Kui seadme pind on mõranenud, lülitage seade välja, et vältida elektrilööki.

Seade muutub kasutamise ajal kuumaks. Jälgige, et te puudutaks seadmes olevaid kütteelemente.

HOIATUS! Välimised osad muutuvad kasutamisel ajal kuumaks. Hoidke väiksed lapsed seadmest eemale.

Ärge kasutage aurupuhastit.

Ärge asetage pliidiplaadile metallesemeid, nt nuge, kahvleid, lusikaid ja kaasi, kuna need võivad kuumeneda.

Pärast kasutamist lülitage pliidiplaat juhtnupust välja ning ärge jääge lootma küpsetusnõu tuvastusfunktsioonile.

Seade ei ole möeldud kasutamiseks välise taimeri või eraldiseisva kaugjuhtimissüsteemiga.

TÄHELEPANU! Küpsetusprotsessi ei tohi jätta järelevalveta. Lühiajalist küpsetusprotsessi peab pidevalt jälgima.

Seadet ei tohi paigaldada dekoratiivse ukse taha, et vältida ülekuumenemist.

HOIATUS! Seade ja selle välimised osad muutuvad kasutamise käigus kuumaks. Jälgige, et te puudutaks kütteelemente. Alla 8-aastased lapsed tuleb seadmest eemale hoida, kui puudub pidev järelevalve.

HOIATUS! Kui pliidiplaadil rasva või öliga küpsetamisel ei olda tähelepanelik, võib see olla ohtlik ja põhjustada tulekahju.

ÄRGE KUNAGI püüdke kustutada pliidil tekkinud tulekahju veega, vaid lülitage pliit välja ja katke leek näiteks kaane või tuletekiga.

HOIATUS! Tuleoht! Ärge hoidke asju pliidiplaadi peal.

HOIATUS! Kasutage ainult pliidiplaadi tootja valmistatud või kasutusjuhendis tootja heakskiidetud pliidiplaadi kaitsmeid või seadmesse integreeritud kaitsmeid. Valede kaitsmete kasutamine võib põhjustada önnetusi.

Pinnad võivad kasutamise käigus kuumeneda.

Alates 8-aastased lapsed ning füüsilise, sensoorse ja vaimupuudega või kogemuste ja oskusteta inimesed võivad seadet kasutada vaid järelevalve all ning tingimusel, et neid öpetatakse seadet turvaliselt käsitsema ja nad möistavad seadme kasutamisega kaasnevaid ohte. Lapsed ei tohi seadmega mängida. Seadet võivad järelevalve all puhastada ja hooldada alates 8-aastased lapsed. Hoidke seade ja selle kaabel alla 8-aastastele lastele kättesaamatus kohas.

⚠️ ETTEVAATUST!

Seadme peab nõuetekohaselt paigaldama ja maandama kvalifitseeritud tehnik.

Seadet võib hooldada ainult kvalifitseeritud hoolduspersonal. Ebapädevate isikute tehtud parandused võivad tekitada vigastusi või põhjustada tõsiseid rikkeid. Kui seade vajab remonti, võtke ühendust kohaliku hooldusega. Nende suuniste eiramine võib põhjustada kahjustuse ja muuta garantii kehtetuks.

Süvispaigaldusega seadmeid võib kasutada alles siis, kui need on asjakohastele standarditele vastavasse kappi või töötasapinnale paigaldatud. See tagab piisava kaitse elektriliste osadega kokkupuute eest, nagu peamised ohutusstandardid seda nõuavad.

Kui seadme töös ilmneb rike või see saab kahjustada või mõraneb:

• lülitage köik keedualad välja;
• eemaldage pliidiplaat vooluvõrgust;
• võtke ühendust kohaliku hooldusega.

Kui pliidiplaati tekivad mõrad, lülitage seade välja, et vältida elektrilöögiohtu. Ärge kasutage pliidiplaati enne, kui selle klaaspind on asendatud.

Ohutussuunised

Ärge kasutage pliidiplaati alumiiniumfooliumi, selle sisse pakitud toodete või alumiiniumist küpsetusnõudesse pakendatud külmutatud toidu kuumutamiseks.

Küpsetusnõu ja pliidiplaadi vahel olev vedelik võib tekitada aururõhku, mis võib põhjustada küpsetusnõu hüppamist.

Veenduge alati, et pliidiplaat ja küpsetusnõu põhi oleksid kuivad.

Keedualad muutuvad toiduvalmistamise käigus kuumaks. Hoidke väiksed lapsed seadmest eemale.

Hoidke köik pakkematerjalid lastele kättesaamatus kohas, kuna need vöivad olla lastele ohtlikud.

Seda seadet võib kasutada ainult tavapäraseks koduseks toiduküpsetamiseks. See pole mõeldud ärialaseks või tööstuslikuks kasutamiseks.

Ärge kasutage pliidiplaati ruumi kütmiseks.

Olge pliidiplaadi juures elektriseadmete vooluvõrku ühendamisel ettevaatlik. Toitekaablid ei tohi pliidiplaadiga kokku puutuda.

Kuum rasv ja öli vöib hölpsalt süttida. Kui kasutate küpsetamiseks rasva vöi öli, nt küpsetate friikartuleid, ärge jätke toiduvalmistamist järelevalveta.

Lülitage keedualad pärast kasutamist välja.

Hoidke juhtpaneel alati puhta ja kuivana.

Ärge pange pliidiplaadile kergestisüttivaid asju, kuna need võivad süttida.

Seadme hooletu kasutamise korral esineb põletusoht.

Elektriseadmete kaablid ei tohi pliidiplaadi ega küpsetusnõude kuumade pindadega kokku puutuda.

Ärge kasutage pliidiplaati riiete kuivatamiseks.

Südamestimulaatori või aktiivse südameimplantaadiga kasutajad peavad hoidma induktsioonkeedualadest vähemalt 30 cm kaugusele, kui need on sisse lülitatud. Kahtluse korral konsulteerige oma meditsiiniseadme tootjaga või arstiga. (Ainult induktsioonpliidiplaatide puhul)

Ärge proovige seadet ise parandada, lahti võtta ega sellele muudatusi teha.

Enne puhastamist lülitage seade alati välja.

Puhastage pliidiplaati ainult selles juhendis esitatud puhastus- ja hooldussuuniseid järgides.

Hoidke lemmikloomad seadmest eemale, kuna nad võivad selle juhtelementidele astuda ja põhjustada seadme rikke.

Pakkematerjalide körvaldamine

HOIATUS!

Kõik seadme pakendamiseks kasutatud materjalid on taielikult ringlussevõetavad. Vahtplastist plaacid ja kõvad osad on nõuetekohaselt märgistatud. Kõrvaldage pakkematerjalid ja vanad seadmed vastavalt ohutus- ja keskkonnakaitse nõuetele.

Vana seadme nöuetekohane kasutuselt körvaldamine

HOIATUS!

Enne vana seadme kasutuselt körvaldamist muutke see kasutuskölbmatuks, et see ei kujutaks ohtu. Selleks laske kvalifitseeritud tehnikul seade vooluvörgust lahutada ja toilejuhe eemaldada.

Seadet ei tohi visata olmeprügi hulka.

Teavet asjakohaste kogumispunktide või prügilate kohta küsige kohalikust jaätmekäitlusettevõttest või omavalitsusest.

Õige viis toote kasutuselt körvaldamiseks (elektriliste ja elektrooniliste seadmete jäätmed)

(Kehtib riikides, kus sorditakse jäätmeid)

Selline tähistus tootel, selle tarvikutel või dokumentides näitab, et toodet cga selle elektroonilisi tarvikuid (nt laadija, peakomplekl, USB-kaabel) ei tohi kasutusea lõppedes kõrvaldada kasutuselt koos muude olmejäatmetega. Selleks et vältida jäätmete kontrollimatu käitlemisega scotud võimaliku kahju tekitamist keskkonnale või inimeste tervisele ning edendada materiaalsete vahendite säästvat taaskasutust, eraldage need esemed muude st jäätmetest ja suunake vastulustundlikult taasringlusse.

Kodukasutajad saavad teavet nende esemete keskkonnachutu ringlussevõtu kohta kas toote müüjalt või asjakohasest ameliasulusest.

Ettevötted peaksid võtma ühendust tarnijaga ning kontrollima ostulepingu tingimusi. Toodet ega selle elektroonilisi tarvikuid ei tohi panna muude hävitarniseks mõeldud kaubandusjäätmete hulka.

Teavet Samsungi keskkonnakaitsealaste ja tootepõhiste regulecrivate kohustuste kohta (nt REACH-määrus) vaadake veebilehelt https://www.samsung.com/uk/sustainability/environment/

Pliidiplaadi paigaldamine

HOIATUS!

Seadme peab kindlasti paigaldama ja maandama kvalifitseeritud tehnik. Seda nõuet tuleb järgida. Garantii alla ei kuulu kahjustused, mis võivad tuleneda valest paigaldusest. Tehnilised andmed on esitatud selle juhendi lõpus.

Ohutusteave paigaldajale

• Seadme elektripaigaldus tuleb teha nii, et tagatud oleks toite katkestamise võimalus köigist poolustest kontaktiava laiusega vähemalt 3 mm. Sobivate kaitselahutusseadmete hulka kuuluvad toitelini katkestid, kaitsmed (sissekeeratavad sulavkaitsmed tuleb hoidikust cemaldada), rikkevoolukaitselulitid ja kontaktorid.
• Tulekaitse osas vastab see seade standardile EN 60335-2-6. Seda tüüpi seadet vöib paigaldada nii, et ühel küljel on körge kapp vöi sein.
  • Paigaldus peab tagama elektriloögikaitse.
• Koõgimöobel, kuhu seade paigaldatakse, peab vastama standardis DIN 68930 sätestatud stabiilsusnöuetele.
• Niliskuskaitse tagamiseks tuleb köik lõigatud pinnad sulgeda sobiva hermeetikuga.
• Plaaditud tööpindade puhul tuleb pliidiplaadi paigalduspinna vuugid täielikult seguga täita.
• Looduslikust või tehiskivist või keraamiliste töötasapindade puhul tuleb vedrukinnitused kinnitada sobiva tehisvaigu või segatud liimainega.
• Veenduge, et tihend oleks korralikult ilma vahedeta vastu töötasapinda. Täiendavat silikoonhermeetikut ei tohi kasutada, kuna see raskendab seadme eemaldamist parandamise otstarbel.
• Eemaldamiseks tuleb seade altpoolt välja lükata.
• Pliidiplaadi alla võib paigaldada plaadi.
• Töötasapinna ja seadme esikülje vahelist ventilatsiooniava ei tohi altpoolt kinni katta.

Vajalikud tööriistad

Pliiats Ristpeaga kruvikeeraja Joonlaud või

joonestusvahend

Kaitseprillid Tiigersaag Trellpuur

Ühendamine vooluvõrguga

Enne ühendamist kontrollige, et seadme andmesildile märgitud nimipinge vastaks vooluvõrgu pingele. Andmesilt asub pliidiplaadi alumisel korpusel.

HOIATUS!

Enne juhtmete vooluvörguga ühendamist katkestage elektriühendus.

Kütteelemendi pinge on 230 V\~. Seade töötab suurepäraselt ka 220 V\~ või 240 V- vooluvõrgus. Pliidiplaat tuleb ühendada vooluvõrguga seadme abil, mis võimaldab pliidplaadi vooluvõrgust täielikult lahti ühendada ja mille kontaktiava on vähemalt 3 mm, nt automaatne lahklüiti, rikkevoolukaitselüiti või sulavkaitse.

HOIATUS!

Kaabliühendused tuleb luua eeskirjade kohaselt ja klemmide kruvid tuleb tugevalt kinnitada.

HOIATUS!

Kui pliidiplaat on vooluvõrguga ühendatud, kontrollige, kas köik keedualad toõtavad, lulitades köik ükshaaval sobivat küpsetusnõud kasutades maksimaalse võimsusastmega sisse.

HOIATUS!

Järgige vooluvõrgu ning seadme faasi- ja neutraaljuhtme ühenduse nõudeid (ühendusskeeme), muidu võite komponente kahjustada. Garantii ei kata valest paigaldusest tingitud kahjustusi.

HOIATUS!

Kui toitekaabel on kahjustatud, peab tootja, volitatud hooldusspetsialist või samaväärsse kvalifikatsiooniga isik selle asendama, et vältida ohtlikke olukordi.

01 02 03 L N 0406 S

1N\~(32 A)

01 220-240 V ~	04 Sinine
02 Must 05 Hall
03 Pruun 06

01 02 03 04 05 06 07 CIL2N

2 N\~ (16 A): enne ühendamist eraldage kaks faasijuhet (L1 ja L2).

01 220-240 V -	05 Sinine
02 380-415 V ~	06 Hall
03 Must 07		Roheline/kollane
04 Pruun

0104 02 03 05 06 L1N1L2N2 07

2 x 1N\~ (16 A): enne ühendamist eraldage juhtmed.

01 220-240 V -	05 Pruun
02 Must 06 Hall
03 Sinine 07
04 220-240 V ~

HOIATUS!

Öige toiteühenduse loomiseks järgige klemmide juures olevat elektriskeemi.

Töötasapinnale paigaldamine

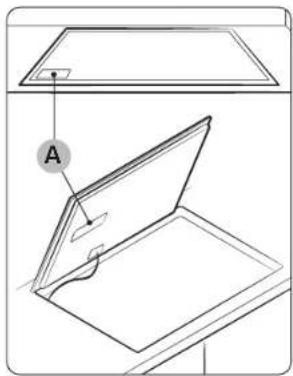

A

A. Seerianumber

MÄRKUS

Enne paigaldamist märkige üles seadme andmesildil olev seerianumber. Seda numbrit läheb tarvis, kui seade vajab parandumist ja seerianumbrile ei pääse pärast paigaldust enam ligi, kuna see on originaalandmesildil seadme pealmisel või alumisel küljel.

MÄRKUS

Pöörake erilist tâhelepanu minimaalse ava ja vahekauguste nõuetele.

MÄRKUS

Pliidiplaadi põhjas on ventilaator. Kui pliidiplaadi all on sahtel, ei tohi seda kasutada väikeste esemete või paberi hoiustamiseks, kuna need võivad ventilaatorit kahjustada või jahutamist takistada, kui need sisse imetakse.

Pliidiplaadi paigaldamine

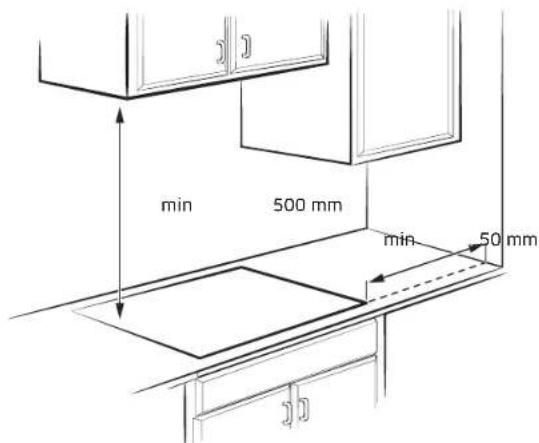

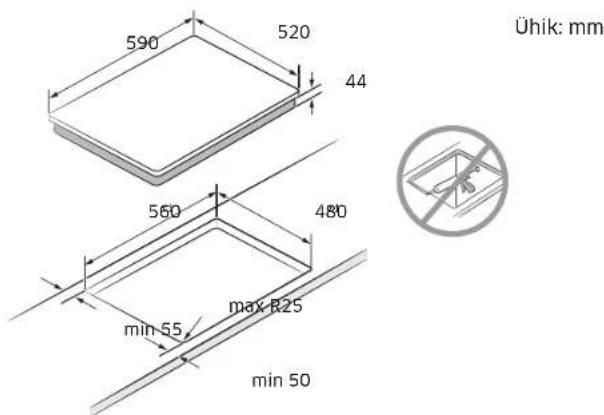

min 500 mm min 50 mm

590 520 44 560 480 min 55 max R25 min 50 Ühik: mm

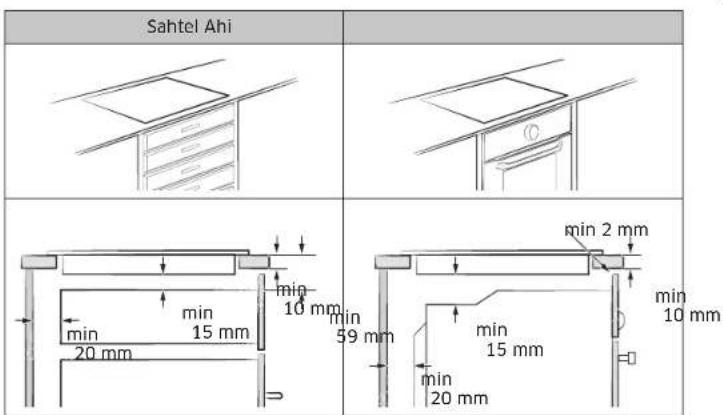

Sahtel Ahi min 2 mm min 10 mm min 15 mm min 59 mm min 15 mm min 20 mm 20 mm

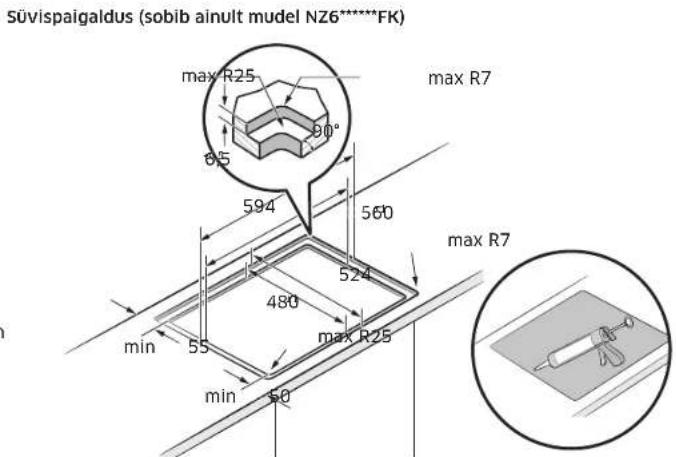

Sūvispaigaldus (sobib ainult model NZ6*****FK) max R25 8.5 90° 594 560 524 480 max R7 min 55 min 50 max R25

Induktsioonpliidiplaat Vedrukinnitus

Enne alustamist

Keedualad

NZ64B6056** NZ64B6058**

01 01 01 02

01 01 01 02

NZ63B6056** NZ63B6058**

0101 02

01 01 02

01 Induktsioonkeeduala

02 Juhtpaneel

Enne alustamist

Juhtpaneel

Juhtpaneel 1 - NZ64B6056**

01020304 ① ⑤ @ II 05 0606 08 88 88° 88 88° 09 15 Max 07

Juhtpaneel 2 - NZ64B6058**

01020304 05 0606 08 88 88s 88 88s 10 Q7 Max II Bened

Juhtpaneel 3 - NZ63B6056**

01020304 ① ② ③ ④ 05 06 :88 :88 + 88 06 07 0 - 09 - 15 - Max

Juhtpaneel 4 - NZ63B6058**

010203 04 05 06 08 06 :88 :88 · 88 10 07 Max 0 0 11 0.0mm

01	Toitenupp Kasutage seda nuppu seadme sisse- või väljalülitamiseks.
02	Taimer Kasutage	taimeri sisse-/väljalülitamiseks ja seadistamiseks.
03	Soojas hoidmine	Kasutage valmistatud toidu soojas hoidmiseks.
04	Peatamine ja lukustamine	Kasutage kõigi keedualade lülitamiseks madalale võimsustasemele. Juhtpaneell lukustamiseks või avamiseks hoidke 3 sekundit all. (Lapseľukk)
05	Kombineeritav keeduala	Kasutage kombineeritava keeduala valimiseks.
06	Keeduala Kasutage keeduala valimiseks.
07	Max Lisavõimsus Kasutage funktsiooni aktiveerimiseks.
08	Näidik Kuvab kuumusesåtted, jääkkuumuse ja Wi-Fi ühenduse.
09	Juhtriba	Kasutage kuumuse seadistamiseks ja aja suurendamiseks või vähendamiseks.
10	Juhtnupp	Kasutage kuumuse seadistamiseks ja aja suurendamiseks või vähendamiseks.

Induktsioonkuumutus

A. Induktsioonmähis
B. Induktsioonvoolud
C. Elektroonilised vooluringid

• Induktsioonkuumutuse tööpõhimõte: kui asetate küpsetusnõu keedualale ja lülitate selle sisse, tekitavad induktsioonpliidiplaadis olevad elektroonilised vooluringid küpsetusnõu põhjas induktsioonvoolu, mis löstab kohe küpsetusnõu temperatuuri.
• Kiirem toiduvalmistamine: kuna kuumutatakse otse küpsetusnöud, mitte klaasi, on see löhusam kui teised süsteemid, sest soojust ei lähe kaduma. Enamik neeldunud energiast muudetakse soojuseks.

Kaitseväljalülitus

Kui üht keedualadest ei lūlitata välja või selle võimsustaset ei reguleerita pikema aja jooksul, lūlitub see keeduala automaatselt välja. Keedualad lūlituvad automaatselt välja järgmiste ajavahemike järel.

Võimsustase Väljalūlitus
1-3 6 tunni pārast
4-6 5 tunni pārast
7-9 4 tunni pārast
10-15 1,5 tunni pārast

MÄRKUS

Kui pliidiplaat kuumeneb tavapäratu kasutamise tõttu üle, kuvatakse [ I. Ja pliidiplaat lülitatakse välja.

MÄRKUS

Kui küpsetusnõu ei ole sobiv, on liiga väike või keedualale pole küpsetusnõud asetatud, kuvatakse 2. Ja ühe minuti pärast lulitatakse vastav keeduala välja.

MÄRKUS

Kui üks või mitu keeduala lõlituvad välja enne ettenähtud aja mõõdumist, vt jaotist „Veaotsing“.

Keeduala automaatse väljalülitumise muud põhjused

Kõik keedualad lülituvad automaatselt välja, kui vedelik keeb üle juhtpaneellie. Automaatne väljalülitus toimub ka siis, kui asetate niiske lapi juhtpaneellie. Nendel juhtudel tuleb seade uuesti Toitenupust ① sisse lülitada, kui vedelik või lapp on cemaldatud.

Enne alustamist

Jääksoojuse indikaator

Kui pliidiplaat välja lülitatakse, näidatakse ,H iridikaatori abil („kuum“) vastava plaadi jääksoojust. Vaatamata sellele, et pliidiplaat on välja külitatud, lülitub jääksoojuse indikaator välja alles siis, kui plaat on täielikult jahtunud. Jääksoojust saab kasutada toidu sulatamiseks või soojana hoidmiseks.

HOIATUS!

Seni, kuni jääksoojuse indikaator põleb, on põletusoht olemas.

HOIATUS!

Elektrikatkestuse korral indikaator H. kustub ning jaaksoojuse andmeid enam ei näidata. Põletusoht on siiski olemas. Põletuse vältimiseks olge pliidiplaadi juures tegutsedes ettevaatlik.

Temperatuuri tuvastamine

Kui keeduala temperatuur ületab mingil põhjusel ohutut taset, vähendatakse keeduala võimsust automaatselt madalamale võimsustasemele. Kui olete pliidplaadi kasutamise lõpetanud, jätkab jahutusventilaator töötamist, kuni seadme elektroonika on jahtunud. Jahutusventilaator lüllitub olenevalt elektroonika temperatuurist automaatselt välja.

Küpsetusnöud

Kasutage lameda põhjaga küpsetusnõusid, mis puutuvad kokku terve keedualaga. Kontrollige põhja tasasust sellel joonlauda põörates. Järgige kindlasti kõiki küpsetusnõude kasutamisega seotud soovitusi.

• Kasutage induktsioonplidi jaoks möeldud materjalist küpsetusnöusid.
• Kasutage paksu põhjaga kvaliteetseid küpsetusnõusid, mille soojusjaotus on parem. See tagab paremad küpsetustulemused.
• Valige kūpsetusnōu suurus vastavalt valmistatava toidu kogusele.
• Ärge laske kupsetusnõul kuivaks keeda. See võib põhjustada pusivaid kahjustusi, nt purunemist, sulamist või deformeerumist, mis võib mõjutada keraamilist pliidiplaati. (Seda tõupi kahjustused ei kuulu garantii alla).
• Ärge kasutage määrdunud või tugevalt rasvaseid küpsetusnõusid. Kasutage alati küpsetusnõusid, mida on hiljem lihtne puhastada.

ETTEVAATUST!

• Keedualad võivad tunduda pärast nende väljalülitamist jahtununa. Sellele vaatamata võib klaaspind olla küpsetusnõult kandunud jääkkuumuse töttu kuum. Seega esineb endiselt põletusoht.
• Ärge katsuge kuuma küpsetusnõud palja käega. Kasutage alati pajakindaid või pajalappe, et kaitsta käsi põletuste ecst.
• Ärge libistage küpsetusnõud moöda pliidiplaadi pinda. See võib pinda püsivalt kahjustada.

Induktsioonkeedualadele sobivad küpsetusnöud

Induktsioonkeeduala saab sisse lülitada vaid juhul, kui sellele asetatakse magnetilise põhjaga küpsetusnõu. Küpsetusnõude sobivust vaadake alumisest tabelist.

Materjal Sobivus
Teras, emailitud teras, malm Jah
Roostevaba teras	Jah (kui magnet kinnitub küpsetusnõu põhja külge)
Alumiinium, vask, messing, klaas, keraamika, portselan	Ei

MÄRKUS

• Induktsioonpliitide jaoks sobivad küpsetusnöud on saanud tootjatelt vastava märgistuse.
• Teatud küpsetusnõud võivad induktsioonpliidil kasutamisel müra tekitada.
• See müra ei viita pliidiplaadi rikkele ega möjuta mingil määral selle tööd.
• Erilisest roostevabast terasest küpsetusnõud ei pruugi sobida induktsioonpliidiga kasutamiseks. Kontrollige, kas küpsetusnõu põhi on magnetiline.

Induktsioonkeedualadele sobivate küpsetusnöude suurused

Induktsioonkecedualad kohanevad automaatselt küpsetusnõu põhjaga kuni teatud mõõduni. Küpsetusnõu põhja magnetilisel osal peab aga olema minimaalne läbimõõt olenevalt keeduala suurusest.

Parima tulemuse tagamiseks kasutage küpsetusnõusid, mille ferromagnetiline läbimõõt ühtib keeduala läbimõõduga. Kui keeduala ei tuvasta küpsetusnõud, proovige seda väiksemal keedualal.

MÄRKUS

Küpsetusnõu läbimõõtu vt mudeli keedualade tehnilistest andmetest.

Enne alustamist

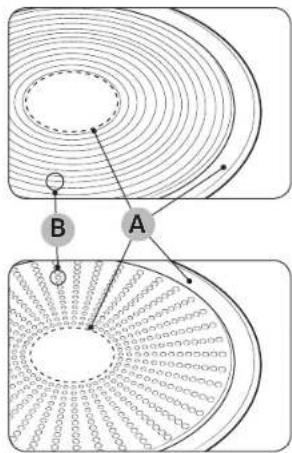

Muud induktsioonköpsetusnõud

Mõnel küpsetusnõul on põhjal induktsioonpliidiplaadiga kasutamiseks õhuke magnetilise materjali kiht. Selliste nõude magnetism on nõrk ja need ei pruugi hasti toimida. (Nõrk magnetism tahendab seda, et magnet ei kinnitu korralikult või magneti kinnitumisala on väike.)

- Olgugi et küpsetusnõu on mõeldud induktsioonpliidiplaadi jaoks, võib selle kuumulusvõime olla nõrk või pliidiplaat ei pruugi küpsetusnõud vahel tuvastada olenevalt selle põhjal oleva magnetilise ala suurusest ja tugevusest.

Väiksema ferromagnetilise elemendiga suurte küpsetusnõude kasutamisel kuumeneb ainult ferromagnetiline element. Secga ei pruugi kuumus ühtlaselt jaotuda.

Sobivuskatse

Küpsetusnõu on induktsioonpliidiga kasutamiseks sobiv, kui magnet kinnitub küpsetusnõu põhja külge ja küpsetusnõu on saanud tootjalt vastava märgistuse.

• Head küpsetusnõud tunneb ära nende põhja järgi. See peab olema võimalikult paks ja tasane.
• Uute küpsetusnõude ostmisel pöörake suurt tahelepanu põhja läbimõõdule. Paljud tootjad esitavad ainult ülaserva läbimõõdu.
• Ärge kasutage küpsetusnõusid, mille põhi on kahjustada saanud või ebatasaste servade või kraatidega. Kahjustatud küpsetusnõud võivad keraamilist pliidiplaati püsivalt kriimustada, kui neid mõöda pinda libistate.
• Külmalt on küpsetusnõude põhi tavaliselt kergelt sissepoole kaardus (nõgus). Põhi ei tohi olla väljapoole kaardus (kumer).
• Kui soovite kasutada erilist tüüpi küpsetusnõud, nt kiirkeedupotti, kõrge äärega panni või vokkpanni, järgige selle tootja suuniseid.

Õige asend

Õige Vale
Tasase pôhja ja sirgete külgedega kupsetusnõu	Kumera või deformeerunud pôhja või külgedega kupsetusnõu
Küpsetusnõu vastab keeduala minimaalsele soovitatud suurusele või ületab seda.	Küpsetusnõu ei vasta kasutatava keeduala minimaalsele nõutud suurusele.
Küpsetusnõu toetub kogu ulatuses pliidiplaadi pinnale.	Küpsetusnõu toetub pliidiplaadi äärisele või ei toetu kogu ulatuses pliidiplaadi pinnale.
Küpsetusnõu on korralikult tasakaalus.	Küpsetusnõu vajub raske käepideme tõttu kaidu.

Energiasäästu nõuanded

Järgige energia säästmiseks neid nõuandeid.

• Pange keedualale alati küpsetusnõu, enne kui selle sisse lûlitate.
• Hoidke keedualasid ja küpsetusnõude põhjasid puhtana. Vastasel juhul suureneb energiatarve.
• Sulgege küpsetusnõu kaas korralikult, kui seda kasulate. See vähendab energiatarvet.

- Lülitage töötav keeduala enne toiduvalmistamise löppu välja. Kasutage jääkkuumust toidu soojas hoidmiseks.

Õige asend

Võite küpsetusnõusid katsetada, et näha, kas need sobivad seadmega kasutamiseks.

1. Pliidipaadi sisselulitamiseks hoidke Toiteklahvi ① all 1-2 sekundit.
2. Lapseluku aktiveerimiseks hoidke peatamise ja lukustamise nuppu all 3 sekundit.
3. Kupsetusnõu sobivuskatse režiimi aktiveerimiseks hoidke taimerinuppu all 3 sekundit.
4. Asetage küpsetusnõu keedualale ja hoidke keeduala □nuppu all 3 sekundit.

Näidik Kirjeldus
0 Küpsetusnõu pole sobiv
1-7	Küpsetusnõu on sobiv, kui ebaefektiivne
8-10 Küpsetusnõu on sobiv

Enne alustamist

Puutenuppude kasutamine

Puutenuppude kasutamiseks puudutage soovitud nuppu sõrmeotsaga, kuni vastavad näidikud süttivad või kustuvad või kuni soovitud funktsioon aktivceritakse. Jälgige, et puudutaksite seadme kasutamisel korraga ainult ühte nuppu. Kui vajutale sõrmega nuppu liiga laialt, võib see mõjuda ka kõrvalasuvale nupule.

Töömüra

Seadme kasutamisel vöib esineda järgmisi helisid.

• Praksuv heli: küpsetusnõu on valmistatud erinevatest materjalidest.
• Vilin: kasutate rohkem kui kahte keeduala ja küpsetusnõu on valmistatud erinevatest materjalidest.
• Surin: kasutate kõrgeid võimsustasemeid.
• Klöpsuv heli: toimuvad elektrilised lülitused.
  • Vihin, sumin: ventilaator töötab.
  Need helid on normaalsed ega viita defektidele.

HOIATUS!

Ärge kasutage erineva suurusega ja erinevatest materjalidest küpsetusnõusid. Erineva suurusega ja erinevatest materjalidest küpsetusnõude kasutamine võib põhjustada mûra ja vibratsioone.

MÄRKUS

Madalate võimsustasemete (1-5) kasutamine võib põhjustada klõpsuvat heli.

Algne puhastamine

Pühkige keraamilist klaaspinda niiske lapi ja spetsiaalse keraamilisele pliidile möeldud klaasipuhastusvahendiga.

HOIATUS!

Ärge kasutage söövitavaid või abrasiivseid puhastusvahendeid. Need vöivad pinda kahjustada.

Kasutamine

Seadme sisselülitamine

Seade lülitatakse sisse Toitenupuga ①. Hoidke Toitenuppu ① all umbes 1-2 sekundit.

MÄRKUS

Pärast Toitenupu ① vajutamist seadme sisselülitamiseks tuleb valida võimsustase umbes 20 sekundi jooksul. Muidu lülitub seade ohutuse tagamiseks automaatselt välja.

Seadme väljalülitamine

Seadme täielikuks väljalülituseks kasutage Toitenuppu ① Holdke Toitenuppu ① all umbes 1-2 sekundit.

MÄRKUS

Pärast ühe keeduala või kogu pliidiplaadi väljalülitust näidatakse jääkkuumust vastavate keedualade diginäidikutel järgmiselt: H (kuumuse kaks etappi). Temperatuuri vähenedes H kustub.

Keeduala ja võimsustaseme valimine

1. Keeduala valimiseks puudutage vastava keeduala
   nppu.
2. Võimsustaseme valimiseks ja muutmiseks kasutage juhtriba või juhtklahvi või -nuppu.

Juhtriba	0——15—Max
Juhtnupp	Max

MÄRKUS

• Keeduala sisselülitamisel valitakse vaikimisi võimsustase 15.
• Mitme nupu vajutamisel kauem kui 8 sekundit kuvatakse keeduala näidikul sümbol d0.

Soovitatud seaded kindlate toitude valmistamiseks

Alumises tabelis toodud arvud on mõeldud viiteks. Erinevate küpsetusviiside puhul vajalik võimsustase oleneb mitmest tegurist, sh kasutatava küpsetusnõu kvaliteedist ning valmistalava toidu lõubist ja kogusest.

Võimsustase Küpsetusviis Kasutushäited
14-15	Soojendamine/pruunistamine/praadimine	Suures koguses vedeliku soojendamine, nuudlite keetmine, liha pruunistamine, liha hautamine
8-11	Intensiivne praadimine	Erinevad lihad, kartul, vorstid, pannkoogid/plaadikoogid
7-10 Praadimine		Šnitsli/karbonaadi, maksa, kala, kotlettide, muna praadimine
5-7 Keetmine		Kuni 1,5 l vedeliku, kartulite, köögiviljade keetmine
2-4	Aurutamine/hautamine/keetmine	Väikses koguses köögiviljade aurutamine ja hautamine, riisi keetmine ning piimaroogade valmistamine
1-2 Sulatamine		Või sulatamine, želatiini lahustamine, šokolaadi sulatamine

MÄRKUS

Võimsustaset tuleb reguleerida vastavalt kasutatavale küpsetusnõule ja valmistatavale toidule.

Kasutamine

Lisavõimsus

Funktsioon Lisavõimsus võimaldab suurendada iga keeduala maksimaalset võimsust. (Nt suure koguse vee keemaajamiseks) Pärast funktsiooni Lisavõimsus mõödumist lõlituvad keedualad automaatselt kõige kõrgemale kuumusesättele.

MÄRKUS

• Teatud juhtudel võidakse funktsioon Lisavõimsus pliidiplaadi sisemiste elektroonikakomponentide kaitseks automaatselt välja lülitada. Näiteks ei ole võimalik kasutada tagumisel ja eesmisel kombineeritaval keedualal korraga maksimaalset võimsust.
• Vt oma seadme lisavõimsuse ajaga seotud keedualade tehnilisi andmeid.

Võimsuse juhtimine

Keedualadel on maksimaalne võimsusvahemik. Kui seda vahemikku ületatakse funktsiooni Lisavõimsus aktiveerimisega, vähendab võimsuse juhtimine automaatselt keeduala võimsustaset. Selle keeduala näidikul kuvatakse mõne sekundi jooksul vaheldumisi valitud võimsustase ja maksimaalne võimalik võimsustase. Seejärel kuvatakse näidikul valitud võimsustaseme asemel maksimaalne võimalik võimsustase.

Kombineeritava keeduala kasutamine (üksnes kombineeritava keedualaga mudelitele)

Kombineeritava keeduala funktsiooni saab suure küpsetusnõuga kasutada kogu vasakpoolsel keedualal. (Nt ovaalne küpsetusnõu, kalakeedunõu)

1. Vajutage kombineeritava keeduala ☐ nuppu.
2. Võimsustaseme määramiseks ja reguleerimiseks kasutage võimsustaseme nuppu.

MÄRKUS

• Vajutage kasutuse ajal kombineeritava keeduala ☐ nuppu, misjärel kombineeritava keeduala funktsioon lülitatakse välja.
• Kui puudutate kombineeritava keeduala nuppu ajal, mil köik keedualad töötavad erinevatel vöimsustasemetel, seatakse see automaatselt körgemale tasemele.

Kombineeritav keeduala+ (üksnes mudelitele, millel on funktsioon Kombineeritav keeduala+)

Kombineeritav keeduala on suur küpsetusala pliidiplaadi vasakul poolel (vt vasakpoolset joonist), mis on loodud spetsiaalselt mitme erineva kuju ja suurusega poti ja panni samaagseks kasutamiseks. Kombineeritaval keedualal on neli ala, mida juhitakse eraldi induktoritega, võimaldades valmistada toitu olenemata sellest, kuhu küpsetusnõu keedualal asetatakse.

Kombineeritav keeduala+ võimaldab kasutada erinevate keedualade kombinatsiooni, et suurendada küpsetuspinda. Vajutage kombineeritava keeduala nuppu, et kasutada keeduala järgmiselt.

Keeduala 1 Keeduala 1Keeduala 1Keeduala 1 Keeduala 2 Keeduala 2Keeduala 2Keeduala 2 Keeduala 3 Keeduala 3Keeduala 3Keeduala 3 Keeduala 4 Keeduala 4Keeduala 4Keeduala 4

MÄRKUS

• Ainult ühe keeduala kasutamisel peab kasutatava küpsetusnõu põhja läbimõõt olema väiksem kui 14 cm.
• Pliidiplaadil võib kuluda küpsetusnõu asendi tuvastamiseks 5-10 sekundit.
• Küpsetusnõu tuvastamise ajal võib kosta müra.
• Ärge cemaldage küpsetusnõud toiduvalmistamise ajal. Ohutuse tagamiseks lülitub pliidiplaat automaatselt välja, kui küpsetusnõu eemaldatakse kauernaks kui 5 sekundit.

Kombineeritav keeduala+ kasutamine (üksnes mudelitele, millel on kombineeritav keeduala+)

1. Vajutage kombineeritava keeduala ☐ nuppu.
2. Võimsustaseme määramiseks ja reguleerimiseks kasutage võimsustaseme nuppu.

MÄRKUS

• Kui vajutate kasutuse ajal kombineeritava keeduala ☐ nuppu, siis lūlitub kombineeritava keeduala funktsioon välja.
• Kui vajutate kombineeritava keeduala ☐ nuppu ajal, mil köilk keedualad töötavad erinevatel vöimsustasemetel, seatakse see automaatselt körgemale tasemele.

• Küpsctusnõu liigutamisel või lisamisel uuele kombinceritavale keedualale tuhistage praegune töö ja seejärel vajutage vastava keeduala nuppu, et see aktiveerida.

Kasutamine

Soojas hoidmine

1. Kasutage seda funktsiooni valmistatud toidu soojas hoidmiseks. Vajutage vastavat keeduala □ nuppu.
2. Vajutage soojas hoidmise nuppu.
3. Keeduala näidiku kuva muutub.
4. Vajutage soojas hoidmise nuppu uuesti, et keeduala välja lūlitada.

Taimer

Taimeri kasutamine kaitseväljalülitusena

Kui keedualale määratakse kindel aeg, lülitub keeduala selle aja möödumisel automaatselt välja. Seda funktsiooni saab kasutada samal ajal mitmc keeduala puhul.

Taimeri seadistamine

Keeduala(d), millele soovite kaitseväljalülituse seadistada, tuleb sisse lülitada.

1. Vajutage taimerinuppu ⏰.

2. Taimeri seadistamiseks vajutage korduvalt taimerinuppu

3. Taimerisätete tühistamiseks hoidke taimerinuppu ⏰ all 3 sekundit.

MÄRKUS

• Sätete kiiremaks vahetamiseks hoidke all mis tahes taimerinuppu Ⓤ, kuni jõutakse soovitud väärtuseni.
• Taimeri tühistamisel kostab mitmekordne helisignaal. Sellele vaatamata pole keeduala välja lülitatud.

Peatamine/jätkamine

Funktsioon Peatamine/jätkamine lülitab köik sisselülitatud keedualad samaaegselt madalale võimsustasemele ja seejärel tagasi eelnevalt valitud võimsustasemele. Seda funktsiooni saab kasutada lühiajaliselt toiduvalmistamise katkestamiseks ja seejärel jätkamiseks, nt kui on vaja telefonile vastata. Kui funktsioon Peatamine/jätkamine on aktiveeritud, on köik puutenupud peale peatamise ja lukustamise ^II ja sisse-/väljalülituse blokeeritud. Toiduvalmistamise jätkamiseks puudutage uuesti nuppu Peatamine ja lukustamine ^II

	Juhtpaneel Näidik
Sisselülitamine	Puudutage nuppuPeata ja lukusta ^II	“”
Väljalülitamine	Puudutage nuppuPeata ja lukusta ^II	Eelmisele võimsustasemele naasmine

Kiirseiskamine

See funktsioon kiirendab toiduvalmistamise löpetamisprotsessi. Keeduala väljalülitamiseks hoidke 2 sekundit all keeduala ☐uppu.

MÄRKUS

Kombineeritava keeduala ☐ nupp ei toeta kiirseiskamise funktsiooni.

Lapselukk

Lapselukku saab kasutada keeduala tahtmatu sisselülitamise ja küpsetuspinna aktiveerimise vältimiseks. Lisaks saab lukustada juhtpaneeli, v.a toitenupu ① (ainult väljalülitus), et vältida seadistuste tahtmatut muutmist, nt lapiga juhtpaneeli pūhkides.

Lapseluku sisse-/väljalülitamine

1. Hoidke peatamise ja lukustamise nuppu all umbes 3 sekundit. Kinnituseks kôlab helisignaal.
2. Puudutage mis tahes nuppu. L kuvatakse näidikutel, mis viitab sellele, et lapselukk on aktiveeritud.
3. Lapseluku väljalülitamiseks hoidke uuesti nuppu Peata ja lukusta ^II all 3 sekundit. Kinnituseks kölab helisignaal.

MÄRKUS

• Lapselukk on aktiivne olenemala sellest, kas seade on sisse või välja lülitatud.
• Lapseluku saab aktiveerida toiduvalmistamise ajal. Keeduala väljalülitamiseks, kui lapselukk on sisse lülitatud, puudutage Toitenuppu ① või lülitage lapselukk esmalt välja ja seejärel puudutage vastava keeduala □ nuppu.

Maksimumvõimsuse piirang

See funktsioon võimaldab muuta seadme maksimumvõimsust.

1. Seade peab olema välja lülitatud.
2. Hoidke umbes 3 sekundit all nuppu Peata ja lukusta ^11 et lülitada sisse lapselukk.
3. Hoidke korraga umbes 3 sekundit all vasaku eesmise keeduala □nuppu ja parema eesmise keeduala □nuppu.
4. Hoidke taimerinuppu ① umbes 3 sekundit. Näidiku kuvatakse Pja praegune maksimumvõimsus.
5. Võimsusepiirangut saate reguleerida peatamise ja lukustamise II nupuga. (3000 W, 4000 W, 7400 W)
6. Seadistuse kinnitamiseks puudutage toitenuppu ①

MÄRKUS

Madala võimsuse (3000 W, 4000 W) režiimis kohandatakse võimsustaset automaatselt.

Kasutamine

Heli sisse-/väljalülitamine

1. Hoidke Toitenuppu all umbes 1-2 sekundit.
2. Hoicke taimerinuppu ⓣ all 3 sekundit 10 sekundi jooksul parast toite sisselülitamist.
3. Heli lülitub välja ja näidikul kuvatakse OF
4. Heliseadistuse muutmiseks korrake 1. ja 2. sammu. Heli lülitub sisse ja näidikul kuvatakse On

MÄRKUS

Heliseadistust ei saa muuta, kui seadme sisselülitamisest on möödunud rohkem kui 10 sekundit.

Nutikas ühendamine

Pliidiplaadil on sisseehitatud Wi-Fi-moodul, mida saab kasutada pliidiplaadi sunkroonimiseks rakendusega SmartThings. Nutitelefoni rakenduses saate:

- jälgida pliidiplaadi keedualade tööolekut ja võimsustaseme seadistust;

Rakenduse SmarlThings kaudu juhitavad funktsioonid ei pruugi töötada sujuvalt, kui sideühendus on kehv või toode on paigaldatud kohta, kus Wi-Fi-signaal on nõrk.

Pliidiplaadi ühendamine

Enne Samsungi pliidiplaadi kaugjuhtimisfunktsioonide kasutamist tuleb see rakendusega SmartThings siduda.

1. Laadige alla ja käivitage rakendus SmartThings oma nutiseadmes.
2. Hoidke Toitenuppu ① all umbes 1-2 sekundit, et lülitada pliidiplaat sisse.
3. Hoidke umbes 3 sekundit all nuppu Peata ja lukusta ^11 et lülitada sisse lapselukk.
4. Järgige rakenduses olevaid juhiseid ning seejärel hoidke 3 sekundit all nuppu Max.
5. Ühenduse loomise ajal vilgub Wi-Fi märgutuli. Kui protsess on lõppenud, jaab tuli püsivalt põlema. Nüüd on pliidiplaat edukalt ühendatud.
6. Kui nutika ühendamise Wi-Fi märgutuli ei sutti, järgige rakenduse juhiseid, et uuesti ühendada.

MÄRKUS

• Seadistage nutika ühendamise funktsiooni vaid siis, kui pliidiplaadiga ei tehta ühtegi toimingut.
  • Lisateavet vt veebijuhendist aadressil www.samsung.com

Wi-Fi sisse-/väljalülitamine

• Wi-Fi sisse-/väljalülitamiseks korrake sammu 2 kuni 4.

Seadme hooldamine

Õhupuhasti juhtimine

Sellel tootel on Bluetooth-seade, mida saab kasutada pliidiplaadi ühendamiseks Samsungi öhupuhasti juhtmoodulifega. Bluetooth-ühenduse kaudu saab kasutada öhupuhasti juhtfunktsiooni rakenduses SmartThings. Lisateavet Samsungi öhupuhasti juhtimise toega mudelite kohta vt aadressilt www.samsung.com.

Ühendamine öhupuhasti juhtmooduliga

1. Laadige alla ja käivitage rakendus SmartThings oma nutitelefonis. Seejärel läbige nutika ühendamise protsess pliidiplaadiga ühenduse loomiseks.
2. Järgige öhupuhasti juhtmooduli Bluetoothi juhiseid ja aktiveerige Bluetooth-ühendus.
3. Bluetooth-ühenduse loomiseks hoidke korraga all taimerinuppu ⏚ ning peatamise ja lukustamise ^II nuppu. Kui Bluetooth-ühenduse loomine önnestub, kuvatakse näidikul bt
4. Öhupuhasti juhtimiseks järgige öhupuhasti juhtmooduli kasutusjuhendi juhiseid ja rakenduse juhendit.

MÄRKUS

• Kui nutikas ühendamine ei önnestu, ei saa te kasutada rakendust SmartThings õhupuhasti jälgimiseks ja juhtimiseks.
• Kui pliidiplaat ei ole nutika ühendamise kaudu ühendatud, saate kasutada Bluetooth-ühendust, et pliidiplaat ja öhupuhasti omavahel siduda ning sünkroonida. Selleks järgige ülaltoodud 2. ja 3. sammu.

Pliidiplaat

HOIATUS!

Puhastusvahendid ei tohi puutuda kokku kuuma keraamilise klaaspinnaga. Kõik puhastusvahendid tuleb pärast puhastamist piisava koguse punta veega oemaldada, kuna need võivad pinna kuumenedes söövitavaks muutuda. Ärge kasutage tugevatoimelisi puhastusvahendeid, nagu grilli või ahju pihustatavad puhastusvahendid, kuürimiskäsnad või abrasiivsed pannide puhastusvahendid.

MÄRKUS

Puhastage keraamilist klaaspinda pärast igat kasutuskorda, kui see on puudutades veel soc. Sedasi valdite toidujääkide pinna külge körbemist. Eemaldage katlakivi, veeplekid, rasvapritsmed ja metallä varvimuutused poes müüdavate keraamilise klaasi või roostevaba terase puhastusvahenditega.

Kergesti eemaldatav mustus

1. Pühkige keraamilist klaaspinda niiske lapiga.
2. Kuivatage puhta lapiga. Puhastusvahendi jaägid tuleb pinnalt eemaldada.
3. Puhastage keraamilisest klaasist küpsetuspinda põhjalikult kord nädalas poes müüdavate keraamilise klaasi või roostevaba terase puhastusvahenditega.
4. Puhastage keraamilist klaaspinda piisava koguse punta veega ja kuivatage puhta ebemevaba lapiga.

Seadme hooldamine

Raskesti eemaldatav mustus

1. Kasutage ülekeenud või raskesti eemaldatavate toidujääkide eemaldamiseks klaasikraabitsat.
2. Asetage klaasikraabits nurga all vastu keraamilist klaaspinda.
3. Eemaldage mustus kraabitsaga kraapides.

MÄRKUS

Klaasikraabitsad ja keraamilise klaasi puhastusvahendid on saadaval vastavate seadmete edasimüüjate käest.

Probleemne mustus

1. Eemaldage körbenud suhkur või sulanud plast, foolium või muu materjal klaasikraabitsa abil kohe, kui see on alles soe.

HOIATUS!

Klaasikraabitsa kuumal keedualal kasutamisel võite ennast põletada.

1. Puhastage pliidiplaati tavapāraselt, kui see on piisavalt jahtunud. Kui keeduala, kus on midagi sulanud, on jahtunud, soojendage seda uuesti puhastamiseks.

MÄRKUS

Keraamilisele klaaspinnale tekkinud kriime või tumedaid plekke, mille on põhjustanud näiteks teravate servadega pann, ei saa eemaldada. Kuid need ei takista pliidiplaadi kasutamist.

Veaotsing ja parandus

Pliidiplaadi raam (valikuline)

HOIATUS!

Ärge kasutage pliidiplaadi raamil äädikat, sidrunimahla ega katlakivieemaldit, kuna need põhjustavad värvi tuhmumist.

1. Puhastage raami niiske lapiga.
2. Niisutage kuivanud mustust niiske lapiga. Seejärel eemaldage mustus ja kuivatage.

Pliidiplaadi kahjustamise vältimiseks toimige järgmiselt

• Ärge kasutage pliidiplaati toöpinnana või asjade hoidmiseks.
• Ärge lülitage keeduala sisse, kui sellel pole küpsetusnõud või sellel olev küpsetusnõu on tühi.
• Keraamiline klaas on väga tugev ja äarmusliku temperatuuri suhtes vastupidav, kuid mitte purunematu. See vöib katki minna, kui pliidiplaadile kukub criti terav vöi raske ese.
• Ärge pange pliidiplaadi raamile keedu- või küpsetusnõusid. Need võivad raami viimistlust kriimustada või kahjustada.
• Vältige pliidiplaadi raamile happeliste vedelike, nt äadika, sidrunimahla ja katlakivicemaldite, sattumist, kuna need võivad põhjustada värvi tuhmumist.
• Kui kuumale keedualale satub suhkur või suhkrut sisaldav toit ja see sulab, tuleks see kohe klaasikraabitsaga cemaldada, kuni see on veel soe. Kui lasete sellel jahtuda, võib see eemaldamisel pinda kahjustada.
• Hoidke kõik sulada võivad esemed, nt plastnõud, foolium või fooliumist ahjunõud, keraamilisest klaaspinnast cemale. Kui midagi sellist peaks pliidiplaadile sulama, tuleb see kohe kraabitsaga eemaldada.

Veaotsing

Rike vöib olla tingitud pisiveast, mille saate järgmiste suuniste abil iseseisvalt körvaldada. Kui järgmised suunised ei aita teil konkreetset probleemi körvaldada, ärge proovige teha täiendavaid parandusi.

HOIATUS!

Seadet võib remontida ainult kvalifitseeritud hooldustehnik. Valesti tehtud parandustööd võivad oluliselt kasutaja ohutust vähendada. Kui seade vajab remonti, võtke ühendust kohaliku hooldusega.

Probleem Võimalik põhjus Lahendus
Mida teha, kui keedualad ei tööta?	Seadme juhtmestikus kasutatud kaitse ei tööla.	Kui kaitsmed rakenduvad korduvalt, võtke ühendust elektrikuga.
Mida teha, kui keedualad ei lõlitu sisse?	Toitenuppu 1 vajutati kogemata.Juhtpaneel on osaliselt niiske lapi või vedelikuga kaetud.	Lõlitage seade õigesti sisse.Puhaslage juhtpaneel.
Mida teha, kui näidik kustub äkki, v.a sümbolid H h jääkkuumuse näidiku puhul?	Toitenuppu 1 vajutati kogemata.Juhtpaneel on osaliselt niiske lapi või vedelikuga kaetud.	Lõlitage seade õigesti sisse.Puhaslage juhtpaneel.
Mida teha, kui pärast keedualade väljalülitamist ei kuvata näidikul jääkkuumuse teavet?	Keeduala kasutati ainult luhiajaliselt, mille käigus ei kuumenenud see piisavalt.	Kui keeduala on kuum, võtke ühendust kohaliku hooldusega.

Veaotsing ja parandus

Teabekood Võimalik põhjus Lahendus
C0	Keeduala temperatuurianduri viga.	Seadme taaskäivitamiseks vajutage toitenuppu 1.Probleemi püsimisel katkestage toide kauemaks kui 30 sekundit. Seejärela taaskäivitage scade ja proovige uuesti. Probleemi püsimisel võtke ühendust kohaliku hoolduskeskusega.
C1	Andur luvastas määratust kõrgema temperatuuri.
C2	PBA-anduri viga.
A2	Alalisvoolumootor ei tööta trükkplaadi või juhtmestiku rikke või mootori laba elektriliste häirete tõttu.
d0	Nuppu hoitakse all kauem kui 8 sekundit.	Kontrollige, kas nuppu vajutatakse või sce on märg. Probleemi püsimisel vajutage seadme taaskäivitamiseks toitenuppu 1. Probleemi püsimisel võtke ühendust kohaliku hoolduskeskusega.
F0	Ülem- ja alamtrükkplaatide vaheline side katkeb.	Seadme taaskäivitamiseks vajutage toitenuppu 1.Probleemi püsimisel katkestage toide kaucmaks kui 30 sekundit. Seejärela taaskäivitage scade. Probleemi püsimisel võtke ühendust kohaliku hoolduskeskusega.
F2	Puutetundlik juhtpaneel ei tööta korralikult.
UP	Voolupinge crinob tavapärasest (220 - 240 V).	Kontrollige kodu elektrisüsteemi.
Y	Kui keedunõu ei sobi induktsioonpliidle või keedunõud ei ole plaadile asetatud, kuvatakse sellekohane teave.	Kasutage induktsioonpliidij aoks mõcloud koccunõud.

Mida teha, kui keedualad ei lülitu sisse või välja?

Selle põhjus võib olla üks järgmistest.

• Juhtpaneel on osaliselt niiske lapi või vedelikuga kaetud.
• Lapselukk on aktiveeritud ja näidikul kuvatakse

Mida teha, kui süttib näidik dö?

Kontrollige järgmist.

• Juhtpaneel on osaliselt niiske lapi või vedelikuga kaetud. Vajutage lähtestamiseks Toitenuppu ①.
• Kui vedelik on juhtpaneelile voolanud, pühkige see ära.

Mida teha, kui süttib näidik [ ]?

Kontrollige järgmist.

• Pliidiplaat on tavapāratu kasutamise tõttu ülekuumenenud.
  • Kui pliidiplaat on jahtunud, puudutage lähtestamiseks Toitenuppu ①

Mida teha, kui süttib näidik

Kontrollige järgmist.

• Küpsetusnõu ei ole sobiv, on liiga väike või keedualale pole küpsetusnõud asetatud.
• Kui kasutate sobivat küpsetusnõud, kustub kuvatav teade automaatselt.

Mida teha, kui jahutusventilaator töötab pärast pliidiplaadi väljalülitamist?

Kontrollige järgmist.

• Kui olete pliidiplaadi kasutamise lõpetanud, töötab ventilaator jahutamiseks edasi.
• Kui pliidiplaadi elektroonika on jahtunud või mõõdunud on maksimaalne aeg (10 minutit), lülitatakse ventilaator välja.
• Kui taotlete parandust, kuna seadme töös esines rike, vöib tehniku visiit olla tasuline isegi garantii kehtivusajal.

Märkmed

Parandus

Enne hooldusse helistamist vaadake jaotist „Veaotsing“. Kui see ei aita, järgige alljärgnevaid suuniseid.

Kas tegemist on tehnilise rikkega?

Kui jah, võtke ühendust kohaliku hooldusega.

Varuge enne ühenduse võtmist kogu vajalik teave. See lihtsustab vea tuvastamist ja võimaldab paremini otsustada, kas tehniku visiit on vajalik või mitte.

Pange kirja järgmine teave.

• Milline on vea iseloom?

• Mis olukorras viga esineb?

Enne helistamist veenduge, et teil oleks käepärast seadme mudeli ja seerianumber. Andmed on esitatud andmesildil järgmiselt.

- Mudeli kirjeldus

• Seerianumber (15-kohaline)

Soovitame märkida selle teabe siia, et see oleks kiiresti leitav.

- Mudel:

- Seerianumber:

Millised parandustööd on tasulised isegi garantiiajal?

- Kui kasutaja oleks saanud vea iseseisvalt kõrvaldada, rakendades jaotises „Veaotsing“ soovitatud lahendusi.

- Kui tehnik peab tegema kordusvisiite, kuna talle ei esitatud enne visiiti kogu asjakohast teavet ja ta peab selle tagajärjel näiteks varuosi tooma minema. Varudes enne helistamist kogu vajaliku teabe, nagu eespool kirjeldatud, hoiate nende visiiditasude pealt kokku.

KAS TEIL ON KÜSIMUSI VÖI KOMMENTAARE?

RIIK HELISTAGE VÖI KÜLASTAGE MEID AADDRESSIL
AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02 201 24 18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 061 96 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG 261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias uteis das 9h as 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300	www.samsung.com/se/support
SWITZERLAND 0800 726 786		www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

RIIK HELISTAGE VÔI KÜLASTAGE MEID AadressIL
ALBANIA 045	620 202 www.samsung.com/al/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	0800 11131 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилиният оператор09-00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800-726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENEGRO	020 405 888	www.samsung.com/support
POLAND	801-172-678' lub [phone]''*(opfata według taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în rețea	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
LITHUANIA 8	800-77777 www.samsung.com/lt/support
LATVIA	8000-7267 www.samsung.com/iv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
KOSOVO 038	40 30 90 www.samsung.com/support
