Mark	Elica
Mudel	Box In 60
Kategooria	Õhupuhasti
Laius	60 cm
Paigaldustüüp	Väljatõmme või siseringsüsteem
Elektrivarustus	230 V / 50 Hz (kontrolli andmesilti)
Imemisvõimsus	3 kiirust
Valgustus	Halogeen 12V 20W max (G4) või LED vastavalt versioonile
Rasvafilter	Metallist, nõudepesumasinaga pestav (igakuine)
Söefilter	Valikuline siseringsüsteemi versioonile, vahetus iga 4 kuu tagant
Minimaalne ohutuskaugus	50 cm (elektri- või gaasipliit)
Väljatõmbeühenduse läbimõõt	Valige vastavalt äärikule (ei kuulu tarnekomplekti)
Puhastus	Niiske lapp ja neutraalne pesuaine, mitte alkohol ega abrasiivid
Paneeli hooldus	Eemaldatav, igakuine puhastus
Lambi vahetus	Halogeen G4 12V 20W max (ärge puudutage kätega)
Juhendi lehekülgede arv	125 lehekülge
Kasutusotstarve	Kodune, toiduvalmistamisel tekkivate aurude ja suitsu imemine
Garantii	Konsulteerige müüjaga

Korduma kippuvad küsimused - Box In 60 ELICA

Millised paigaldustüübid on Elica Box In 60 õhupuhasti jaoks võimalikud?

Õhupuhasti saab paigaldada väljatõmme või siseringsüsteem versioonina koos valikulise aktiivsöefiltriga.

Mis on minimaalne kaugus õhupuhasti ja pliidi vahel?

Minimaalne kaugus on 50 cm elektri-, gaasi- või segatüüpi pliitide korral. Kui pliidi juhendis on määratud suurem kaugus, tuleb seda järgida.

Kuidas puhastada õhupuhasti rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada üks kord kuus mitteagressiivse pesuainega, käsitsi või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Nõudepesumasinas pesemine võib filtrit pleegitada, kuid ei mõjuta selle jõudlust.

Millal tuleb söefiltrit vahetada?

Aktiivsöefiltrit tuleb vahetada maksimaalselt iga 4 kuu tagant või varem vastavalt kasutusele. Seda ei saa puhastada ega taastada.

Kuidas vahetada õhupuhasti pirni?

Ühendage seade vooluvõrgust lahti, oodake, kuni pirn jahtub, seejärel eemaldage lambikaitse väikese kruvikeerajaga. Asendage pirniga halogeen 12V - 20W max - G4, ilma klaasosa kätega puudutamata. LED-mudelite puhul võtke ühendust tehnilise toega.

Kas õhupuhastit võib kasutada lahtise leegiga?

Ei, see on otseselt keelatud toidu flambeerimine õhupuhasti all. Lahtise leegi kasutamine võib kahjustada filtreid ja põhjustada tulekahju.

Mida teha, kui õhupuhasti pärast paigaldamist ei tööta?

Kontrollige, et seade on korralikult ühendatud ja et kaitselüliti ei ole välja lülitanud. Veenduge, et filtrid on paigas ja paneel on korralikult kinnitatud. Kui probleem püsib, võtke ühendust klienditeenindusega.

Milline on soovitatav imemisvõimsus intensiivseks toiduvalmistamiseks?

Kasutage kiirust 3 (maksimaalne võimsus) tugeva auru korral. Soovitatav on lülitada õhupuhasti sisse 5 minutit enne toiduvalmistamist ja jätta see tööle 15 minutit pärast.

Kuidas eemaldada õhupuhasti paneel puhastamiseks?

Tõmmake paneeli tugevalt väljapoole, et vabastada see kinnituskohtadest. Puhastage seda niiske lapiga ja neutraalse pesuainega, ilma alkoholi või abrasiivideta. Pange tagasi, asetades selle süvenditesse.

Mida teha LED-valgustuse rikke korral?

Kui teie mudel on varustatud LED-valgustusega, võtke ühendust tehnilise toega vahetamiseks, kuna LED-e ei saa kasutaja ise vahetada.

KASUTUSJUHEND Box In 60 ELICA

ET Paigaldus- ja kasutusjuhend

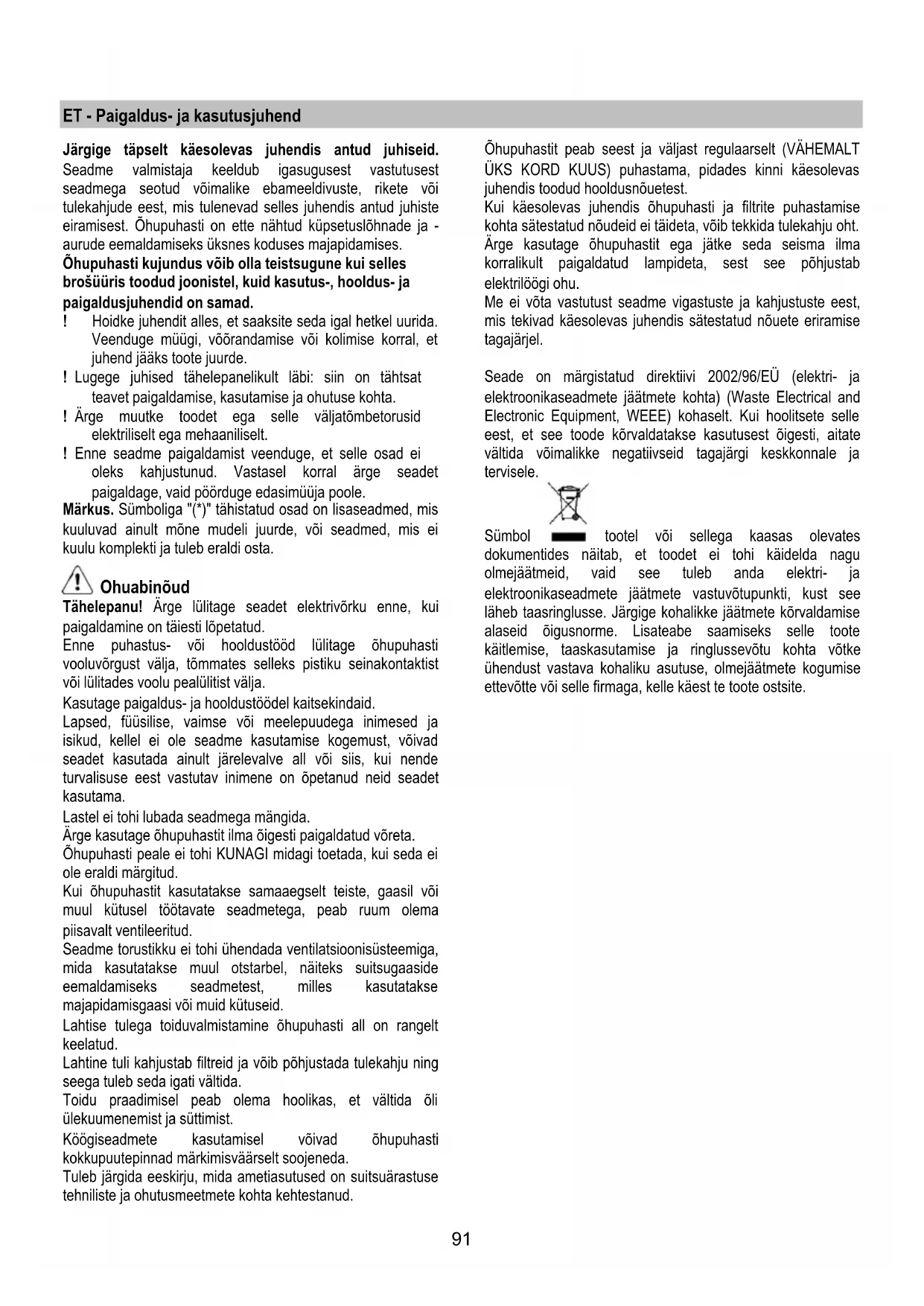

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on ette nähtud küpsetuslöhnade ja - aurude eemaldamiseks üksnes koduses majapidamises.

Öhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

! Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.
! Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
! Ärge muutke toodet ega selle väljatömbetorusid elektriliselt ega mehaaniliselt.
! Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis kuuluvad ainult möne mudeli juurde, või seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohuabinõud

Tähelepanu! Ärge lülitage seadet elektrivörku enne, kui paigaldamine on täiesti löpetatud.

Enne puhastus- või hooldustööd lülitage õhupuhasti vooluvõrgust välja, tõmmates selleks pistiku seinakontaktist või lülitades voolu pealülitist välja.

Kasutage paigaldus- ja hooldustöödel kaitsekindaid.

Lapsed, füüsilise, vaimse või meelepuudega inimesed ja isikud, kellel ei ole seadme kasutamise kogemust, võivad seadet kasutada ainult järelevalve all või siis, kui nende turvalisuse eest vastutav inimene on õpetanud neid seadet kasutama.

Lastel ei tohi lubada seadmega mängida.

Ârge kasutage õhupuhastit ilma õigesti paigaldatud võreta.

Öhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei ole eraldi märgitud.

Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või muul kütusel töötavate seadmetega, peab ruum olema piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisgaasi või muid kütuseid.

Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt keelatud.

Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning seega tuleb seda igati vältida.

Toidu praadimisel peab olema hoolikas, et vältida öli ülekuumenemist ja süttimist.

Köögiseadmete kasutamisel võivad õhupuhasti kokkupuutepinnad märkimisväärselt soojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse tehniliste ja ohutusmeetmete kohta kehtestanud.

Öhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT ÜKS KORD KUUS) puhastama, pidades kinni käesolevas juhendis toodud hooldusnõuetest.

Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht. Ärge kasutage õhupuhastit ega jätke seda seisma ilma korralikult paigaldatud lampideta, sest see põhjustab elektrilöögi ohu.

Me ei võta vastutust seadme vigastuste ja kahjustuste eest, mis tekivad käesolevas juhendis sätestatud nõuete eriramise tagajärjel.

Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Väljatõmberežiim

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

Tähelepanu! Väljatömbetoru ei kuulu komplekti ja tuleb ise osta.

Toru horisontaalne lõik peab olema kergelt ülespoole kaldu (umbes 10°), et õhku kergemini väliskeskkonda viia.

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage öhupuhasti väljatömbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on vördne öhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tömme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.
! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).
! Vältige toru ristlöike olulist muutumist.
! Kasutage võimalikult sileda sisepinnaga toru.
! Toru materjal peab olema standarditega heaks kiidetud.

Filtreeriv versioon

Välja tömmatud öhk puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi öhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 50cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate öhupuhasti uuesti elektrivörku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas vörgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud inimeste poolt.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.
• Kui võimalik, ühendage õhupuhasti paigaldamispiirkonna alla ja ümbrusse jäävad mööbliesemed lahti ning viige eemale, et laele/seinale, kuhu puhasti paigaldatakse, oleks kergem ligi pääseda. Kui see ei ole võimalik, katke kõik paigaldamispiirkonna lähedusse jäävad mööbliesemed ja muud esemed võimalikult hästi kinni. Valige üks tasane pind, kuhu õhupuhastit ja selle juurde kuuluvaid detaile saaks toetada.
• Lisaks sellele kontrollige, kas ōhupuhasti paigaldamispiirkonnas (ja kohas, kuhu pääseks ligi ka pärast ōhupuhasti paigaldamist) saab kasutada pistikupesa ning kas ōhupuhastit saab ühendada väljatömbeseadmega, mis juhib suitsu väliskeskkonda (ainult väljatömberežiimi korral).
• Tehke kõik vajalikud müüritisetööd (nt paigaldage pistikupesa ja/või puurike auk väljatõmbetoru jaoks).

Kui õhupuhasti ümber jääb seinatahvleid ja/või -paneele ja/või seinakappe, siis kontrollige, et õhupuhasti paigaldamiseks oleks piisavalt ruumi ning et juhtpaneelile pääseks alati hõlpsasti ligi.

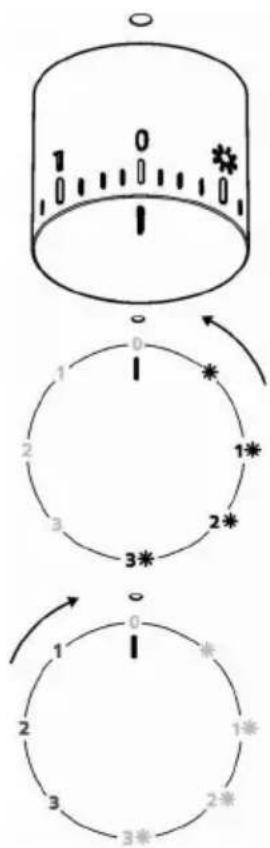

Töötamine

Kui auru kontsentratsioon köögis on eriti suur, kasutage köige suuremat kiirust. Soovitame väljatömbe sisse lülitada 5 minutit enne söögitegemise algust ning jätta see pärast söögivalmistamise löppu veel umbes 15 minutiks tööle. Avage alati täielikult aurupüüdur (A).

Joonis 10

1 0 # 1 0 * 1 2 3 1* 2* 3* 2* 3* 2* 1 0 1 2 3 1*

	Valgus sees (ON)
1	1. kiirusValgus sees (ON)
2	2. kiirusValgus sees (ON)
3	3. kiirusValgus sees (ON)
[5DW6]	OFF
[CC76]	1. kiirusValgus väljas (OFF)
	2. kiirusValgus väljas (OFF)
[Y23K]	3. kiirusValgus väljas (OFF)

Hooldus

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Puhastamine

Öhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või eespool toodud ettevaatusabinõude eiramisest tingitud võimalike mootorikahjustuste ja tulekahjude eest.

Paneel

Joonis 8

Mahavōtmine:

tömmake paneeli tugevalt väljapoole ja haakige see kõigist kinnituskohtadest lahti.

Puhastamine:

paneeli puhastatakse sama tihti kui rasvafiltrit, kasutage neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid. ARGE KASUTAGE ALKOHOLI!

Kokkupanek:

paneel kinnitatakse tappühendusega selleks möeldud poltide külge, mis asuvad õhupuhasti pinnal.

Tähelepanu! Kontrollige alati, kas paneel on korralikult kinni ja omal kohal.

Rasvafilter

Joonis 1-7

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tömmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 6

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataks mootori tööratta mölemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Joonis 9

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kõrval.

1. Eemaldage kaitsekate väiksema kruvikeeraja või muu sarnase tööriista abil.
2. Vahetage kahjustunud pirn välja.

Kasutage üksnes 20-vatise võimsusega (12 V) G4-pirne

ning ärge neid käega puudutage.

1. Sulgege kaitsekate (klöpsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi kutsumist, kas pirn on korralikult pesas.

- LED lampidega mudelÕhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega vörreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
