KASUTUSJUHEND BC 17 Kärcher

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid pidamisprahi hulka, vaid suunake taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjale, mis tuleks suu-nata taaskasutusse. Patareid ja akud

sisaldavad aineid, mis ei tohi sattuda keskkonda. Palun likvideerige vanad seadmed, patareid ja akud seetõttu vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Sihipärane kasutamine

Laadija on ette nähtud järgmiste akupakki-de laadimiseks, mille nimipinge on 18 V kuni 36 V:

Akupakk BP 250/18		BP 500/18	BP 750/36
P i	n g	e	V
Aku tüüp --	Li-lon Li-lon Li-lon
Nominaal-võimsus	Ah 2,5 6,2 7,5
Laadimis-aeg, ca.	m i	n 4	0
Tellimis-number	-- 6 654-364.0	6 654-387.0	4 654-016.0

⚠ETTEVAATUS

Plahvatusliku akuga vigastusoht, kahjusta-misoht! Laadida selle akulaadijaga üksnes etteantud akutüüpe.

Laadida vaid kahjustamata akusid.

• Seade sobib professionaalseks kasutamiseks.
• Ohutuskaalutlustel on keelatud ümber- ehitused ning muudatused, milleks puu- dub tootja luba.

Muutaoline kaustamine on keelatud. Luba-matust kasutamisest tingitud ohtude eest vastutab operaator.

Seadme elemendid

1 Vörgupistik
2 Akuhoidik
3 LED punane, funktsioon

• põleb: Temperatuur liiga kõrge/madal
• vilgub: kontaktiprobleemid, akupakk defektne

4 LED roheline, laeb

• põleb: Akupakk täis
• vilgub: Akupakki laetakse

Mölemad LED-id vilguvad: Akupakk defektne

Seadmel olevad sümbolid

Kaitske laadimisseadet niiskuse eest ja ladustage kuivas kohas. Seade sobib ainult kasutamiseks siseruumides, ärge jätke seadet vihma kätte.

Ohutusalased märkused

⚠️OHT

• Seadet võivad kasutada vähemalt 8 aastased lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võime-tega inimesed või inimesed, kellel puu-duvad vastavad kogemus ja teadmised, kui nende üle on järelevalve või kui neile on õpetatud seadme ohutut kasuta-mist ja räägitud seadme kasutamisega kaasnevatest ohtutest. Lapsed ei tohi sedamega mängida. Ilma järelevalveta ei tohi lapsed seadet puhastada ja hool-dada.
  – Lapsed peavad olema järelvalve all, tagamaks, et nad masinaga ei mängi.

• Kontrollige enne laadimisseadme igakordset kasutamist vörgukaablit ja akupakki vigastuste osas. Ärge jätkake defektsete seadmete kasutamist, defektsed osad laske parandada ainult spetsialistidel. Kontrollige regulaarselt pikendusjuhtmeid ja vahetage need vigastuste korral välja.
  – Ärge kasutage laadimisseadet, kui see on must või märg.
  – Võrgupinge peab vastama laadimis-seadme tüübisildil märgitud pingele.
  – Ärge käitage laadimisseadet plahvatus- ohtlikus keskkonnas.
  – Ärge kandke laadimisseadet vörgukaablist.
  – Vältige vörgukaabli kokkupuutumist kuumuse, teravate servade, öli ja seadme liikuvate osadega.
  – Vältige mitmik-pistikupesadega pikendusjuhtmeid ja mitmete seadmete samaagset kasutamist.
  – Ärge tömmake vörgupistikut vörgu- kaablist sikutades pistikupesast välja.

• Ärge katke laadimisseadet kinni ja hoidke laadimisseadme õhutusavad alati vabad.
  – Akuhoidiku kontaktid ei tohi kokku puutuda metallist osadega, lühiseoht.
  – Ärge avage laadimisseadet. Laske remonttööd teha spetsialistidel.

• Kasutage laadimisseadet ainult lubatud akupakkide laadimiseks, vt "Sihipärane kasutamine".
  – Lükake laadimisseadme akuhoidikusse ainult puhtaid ja kuivi akupakke.
  – Ärge laadige patareisid (primaarele-mendid), plahvatusoht.
  – Ärge laadige defektseid akupakke. Asendage defektsed akupakid.
  – Ärge hoidke akupakke koos metallist esemetega, lühiseoht.
• Ärge visake akupakke tulle ega majapidamisjäätmete hulka.
  – Vältige kontakti defektsetest akudest väljatulnud vedelikuga. Juhusliku kokkupuute korral selle vedelikuga loputage veega. Kui vedelikku sattub silma, pöörduge lisaks arsti poole.

Käsitsemine

Märkus: Temperatuuridel alla -10 °C langeb akupaki võimsus.

Märkus: Pikaajaline ladustamine temperatuuridel üle 40 °C vöib vähendada akupaki vöimsust.

→ Torgake vörgupistik seinakontakti.
– Seade läbib automaattesti. Seejuures põlevad mõlemad LED-id 1 sek. vältel. Seejärel läheb seade üle ooterežiimi: mõlemad LED-id kustuvad.
→ Lükake akupakk laadimisseadme aku- hoidikusse.
- Akupakki hakatakse automaatselt laadima, vilgub roheline LED.
– Kui akupakk on liiga kuum või liiga külm, põleb punane LED. Laadimisprotsess käivitub, kui akupakk on saavutanud õige laadimistemperatuuri (5 °C...45 °C).
– Kui akupakk on täielikult laetud, põleb roheline LED. Laadimisseade lülitab ümber säilituslaadimisele.

→ Võtke akupakk ära ja pange seadmesse.

Märkus: Laetud akupakk vöib jääda laadi-misseadmesse kuni kasutamiseni. Ülelaa-dimise ohtu ei ole.

Märkus: Ebavajaliku energiakulu vältimi-seks tuleb akulaadija sellegipoolest vooluvõrgust eraldada, niipea kui akupatarei on täielikult täis laetud.

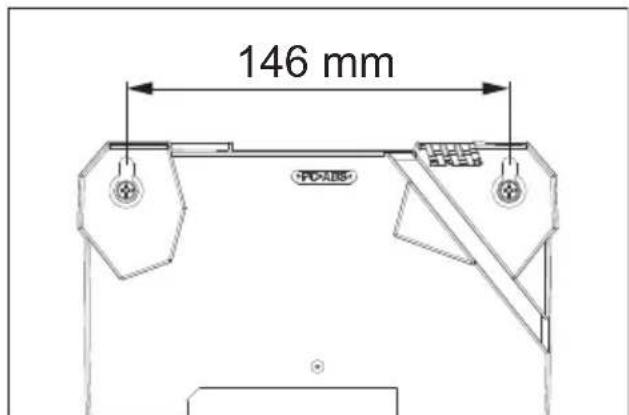

Vahend seinale kinnitamiseks

146 mm PDSAIS

→ Eemaldage mölemad kummijalad kruvi-keerajaga.

→ Enne seinale paigaldamisek kontrollida kandevõimet. Seadme kaal koos aku-patareiga, vt „Tehnilised andmed“.

– Võrgupisik peab jääma alati vabalt ligipääsetavaks.

Abi häirete korral

- Põleb punane LED

Akupakk on liiga kuum või liiga külm. Laadimisprotsess käivitub, kui akupakk on saavutanud õige laadimistemperatuuri.

- Vilgub punane LED

Akupakk ei ole õigesti akuhoidikus. Akupakk on defektne.

Garantii

lgas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi.

Tehnilised andmed

BC 1/7
Aku pingevahemik V 14,4...36
Laadimisvool A 6,5
Aku tüüp -- Li-lon
Võrgupinge V 220...240
Sagedus Hz 50-60
Maks. Sisendvõimsus W 290
Tüüpiline töömass kg 1,1
Mõõtmed (p x l x k)			mm	183 x 176 x 92
Akupakk		BP 250/18	BP 500/18	BP 750/36
Tüüpiline töömass	kg	0,5	0,8	1,8
