Toote tüüp	Kõrgsurvepesur
Bränd	Kärcher
Mudel	K 7 Power Control
Toitepinge	230 V ~ 50 Hz
Võimsustarve	3,0 kW
Kaitseaste	IPX5
Kaitsklass	I
Soovitatav kaitse	16 A (lent)
Töörõhk	15 MPa
Maksimaalne rõhk	18 MPa
Veevoolukiirus	9,2 l/min
Maksimaalne voolukiirus	10 l/min
Pesuvahendi voolukiirus	0,3 l/min
Maksimaalne sisselaske temperatuur	60 °C
Maksimaalne imemiskõrgus	0,5 m
Mõõtmed (P × L × K)	458 × 330 × 666 mm
Töökaal	19,1 kg
Helirõhu tase	80 dB(A)
Helivõimsuse tase	96 dB(A)
Automaatseiskamise funktsioon	Jah
Mootori termokaitse	Jah
Pesuvahendi süsteem	Plug 'n' Clean
Kaasasolevad pihustid	Vario Power + Rotabuse

Korduma kippuvad küsimused - K 7 Power Control Kärcher

Kuidas kasutada pesuvahendit K 7 Power Control'iga?

Pesuvahendi kasutamiseks eemaldage Plug 'n' Clean pudeli kork ja suruge see tagurpidi ettenähtud ühenduskohta. Kasutage Vario Power pihustit ja keerake see MIX asendisse. Pihustage pesuvahend kuivale pinnale, laske toimida ilma kuivamata, seejärel loputage kõrgsurvejoaga.

Mida teha, kui seade ei saa survet?

Kontrollige esmalt, et veeventiil on täielikult avatud ja et sissevoolukiirus on piisav (min 12 l/min). Puhastage veeühendusel olev sõel. Eemaldage seadmest õhk, käivitades seda ilma pihustita maksimaalselt 2 minutit. Kui probleem püsib, kontrollige otsikut: puhastage see nõelaga.

Kuidas eemaldada seadmest õhk?

Lülitage seade sisse ilma pihustit ühendamata. Vajutage püstoli hooba ja oodake, kuni vesi tuleb ilma mullideta (maksimaalselt 2 minutit). Vabastage hoob ja lukustage see. Imemise režiimis järgige maksimaalset imemiskõrgust 0,5 m.

Kuidas puhastada vee sisselaskefiltrit?

Ühendage seade vooluvõrgust lahti ja eemaldage veeühenduse liitmik. Kasutage lamedate otstega tangid, et sõel välja võtta. Puhastage seda jooksva vee all ja asetage tagasi. Enne tagasipanekut kontrollige, et see pole kahjustatud.

Millised on olulised ohutusmeetmed?

Ärge kunagi suunake kõrgsurvejuga inimeste, loomade, pingestatud elektriseadmete või seadme enda poole. Kasutage püstoli lukustust pauside ajal. Enne hooldust ühendage alati toitejuhe lahti. Värvitud pindade puhul hoidke vähemalt 30 cm kaugust.

Kuidas seadet talveks hoiustada?

Tühjendage seade täielikult: sulgege veevarustus, ühendage voolik püstolist lahti, lülitage seade 1 minutiks sisse, et eemaldada jääkvesi, seejärel lülitage välja. Hoidke seadet ja tarvikuid külmumiskindlas ruumis.

Millised pihustid on kaasas?

K 7 Power Control tarnitakse kahe pihustiga: Vario Power pihusti tavalisteks töödeks (reguleeritav rõhk) ja Rotabuse pihusti tugevate mustuste jaoks (pöörlev jug).

Kuidas seadet transportida?

Käsitsi transportimiseks kasutage transpordikäepidemeid. Tõmbamiseks tõmmake teleskoopkäepide välja kuni klõpsuni. Enne lamavas asendis transportimist eemaldage pesuvahendipudel ja sulgege see. Veenduge, et seade ei libiseks sõidukis.

Seade ei käivitu, mida teha?

Kontrollige, et pistik on ühendatud ja pinge vastab andmesildile. Kui mootor on ülekoormatud (termokaitse rakendunud), lülitage seade välja, laske jahtuda 1 tund, seejärel proovige uuesti. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kust leida varuosi?

Kasutage ainult originaalseid Kärcheri tarvikuid ja varuosi. Need tagavad ohutu töö. Vaadake veebisaiti www.kaercher.com või võtke ühendust oma volitatud edasimüüjaga, et saada referentse.

KASUTUSJUHEND K 7 Power Control Kärcher

Sovellettavat EU-direktiivit

2000/14/EY

2014/30/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

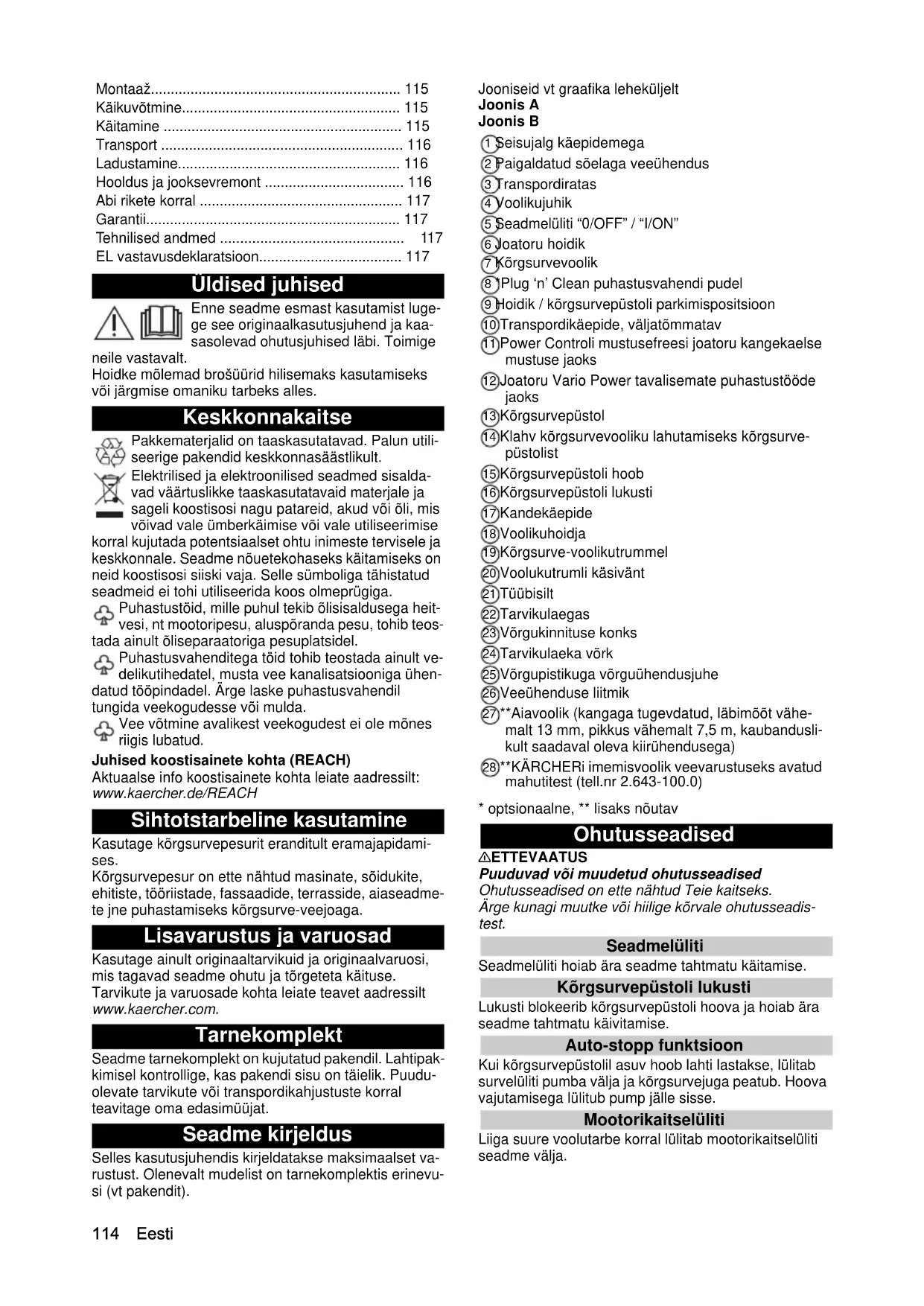

Üldised juhised	114
Keskkonnakaitse	114
Sihtotstarbeline kasutamine	114
Lisavarustus ja varuosad	114
Tarnekomplekt	114
Seadme kirjeldus	114
Ohutusseadised	114
Seadmel olevad sümbolid	115

Montaaž.... 115

Käikuvõtmine.... 115

Käitamine 115

Transport 116

Ladustamine.... 116

Hooldus ja jooksevremont 116

Abi rikete korral 117

Garantii.... 117

Tehnilised andmed 117

EL vastavusdeklaratsioon.... 117

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastustöid, mille puhul tekib ölisisaldusega heitvesi, nt mootoripesu, aluspöranda pesu, tohib teosa ainult öliseparaatoriga pesuplatsidel.

Puhastusvahenditega töid tohib teostada ainult vedelikutihedatel, musta vee kanalisatsiooniga ühenud tööpindadel. Ärge laske puhastusvahendil gida veekogudesse või mulda.

Vee võtmine avalikest veekogudest ei ole mõnes riigis lubatud.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Sihtotstarbeline kasutamine

Kasutage kõrgsurvepesurit eranditult eramajapidamises.

Kõrgsurvepesur on ette nähtud masinate, sõidukite, ehitiste, tööriistade, fassaadide, terrasside, aiaseadmete jne puhastamiseks kõrgsurve-veejoaga.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak-kimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Jooniseid vt graafika leheküljelt

Joonis A

Joonis B

① Seisujalg käepidemega

2 Paigaldatud söelaga veeühendus

③ Transpordiratas

④ Voolikujuhik

⑧*Plug 'n' Clean puhastusvahendi pudel

⑨ Hoidik / körgsurvepüstoli parkimispositsioon

⑩Transpordikäepide, väljatõmmatav

⑪ Power Controli mustusefreesi joatoru kangekaelse mustuse jaoks

⑫Joatoru Vario Power tavalisemate puhastustööde jaoks

13Körgsurvepüstol

⑭Klahv kõrgsurvevooliku lahutamiseks kõrgsurve-püstolist

⑮Kõrgsurvepüstoli hoob

⑯Kõrgsurvepüstoli lukusti

17 Kandekäepide

⑱ Voolikuhoidja

19Körgsurve-voolikutrummel

23Võrgukinnituse konks

24Tarvikulaeka võrk

25Võrgupistikuga võrguühendusjuhe

26 Veeühenduse liitmik

27**Aiavoolik (kangaga tugevdatud, läbimõõt vähemalt 13 mm, pikkus vähemalt 7,5 m, kaubanduslikult saadaval oleva kiirühendusega)

28**KÄRCHERi imemisvoolik veevarustuseks avatud mahutitest (tell.nr 2.643-100.0)

* optsionaalne, ** lisaks nõutav

Ohutusseadised

ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test.

Seadmelüliti

Seadmelüliti hoiab ära seadme tahtmatu käitamise.

Körgsurvepüstoli lukusti

Lukusti blokeerib kõrgsurvepüstoli hoova ja hoiab ära seadme tahtmatu käivitamise.

Auto-stopp funktsioon

Kui kõrgsurvepüstolil asuv hoob lahti lastakse, lülitab survelüliti pumba välja ja kõrgsurvejuga peatub. Hoova vajutamisega lülitub pump jälle sisse.

Mootorikaitselüliti

Liiga suure voolutarbe korral lülitab mootorikaitselüliti seadme välja.

Seadmel olevad sümbolid

Ärge suunake kõrgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale. Kaitske seadet külma eest.

Seadet ei tohi ühendada otse avalikku joogi-veevõrku.

Montaaž

Jooniseid vt graafika leheküljelt.

Pange kaasasolevad kruvid ja nendega sobiv kruvikee-raja valmis.

Monteerige enne käikuvõtmist lahtised kaasasolevad osad seadme külge.

Tarvikuvõrgu paigaldamine

1. Riputage tarvikuvörk konksude külge. Joonis C

Lükake körgsurvevoolik läbi voolikujuhiku

1. Pistke körgsurvevoolik tagant voolikujuhikust läbi. Joonis D

Veeühenduse liitmiku monteerimine

1. Kruvige veeühenduse liitmik seadme veeühendusele. Joonis E

Käikuvõtmine

Märkus

Pidage silmas, et ei ületata maksimaalselt lubatud võrguimpedantsi ühenduspunktil (vt peatükki Tehnilised andmed).

Ebaselguste korral Teie ühenduspunktil oleva võrguimpedantsi osas võtke palun ühendust oma energiavarustusettevõttega.

1. Asetage seade tasasele pinnale.
2. Voolikutrumliga seadmete puhul: Kerige kõrgsurve-woolik täielikult voolikutrumlilt maha.
3. Ilma voolikutrumlita seadmete puhul: Keerake kõrgsurvevoolik täielikult lahti ning kõrvaldage kõik võimalikud silmused ja keerdumised.
4. Tõmmake kõrgsurvevoolik täielikult läbi voolikujuhiku.
5. Pistke kõrgsurvevoolik kõrgsurvepüstolisse, kuni see kuuldavalt fikseerub.

Märkus

Pidage silmas nipli õiget väljajoondust. Joonis F

1. Kontrollige kindlat ühendust kõrgsurvevoolikust tömbamisega.

2. Ühendage vörgupistik pistikupessa.

Veevarustus

Ühendusväärtusi vt tüübisildilt või peatükist Tehnilised andmed.

Järgige veevarustusettevõtte eeskirju.

TÄHELEPANU

Kahjustused saastunud vee töttu

Vees olev mustus võib pumpa ja tarvikuid kahjustada. Kaitseks soovitab KÄRCHER kasutada KÄRCHERi veefiltrit (erivarustus, tellimisnumber 4.730-059).

Ühendus veetoruga

TÄHELEPANU

Aquastopiga voolikuliitmik seadme veeühendusel

Pumba kahjustus

Ärge kunagi kasutage seadme veeühendusel Aquastopiga voolikuliitmikku.

Veekraanil saate kasutada Aquastop-liitmikku.

1. Pistke aiavoolik veeühenduse liitmikule.

2. Ühendage aiavoolik veetoru külge.

3. Avage veekraan täielikult.

Joonis G

Vee sisseimemine avatud mahutitest

Käesolev kõrgsurvepesur sobib tagasilõõgiventiiliga KÄRCHERi imivoolikuga (erivarustus, tellimisnr 2.643-100) pinnavee sisseimemiseks nt vihmaveetünnidest või tiikidest (maksimaalset sissevõtu kõrgust vt peatükist Tehnilised andmed).

Sissevõturežiimi korral ei ole veeühenduse liitmikku va- ja.

1. Täitke imivoolik veega.
2. Keerake imivoolik seadme veeühendusele ja riputage veeallikasse (nt vihmaveetünni).

Õhu eemaldamine seadmest

1. Lülitage seade sisse "I/ON".
2. Vabastage körgsurvepüstoli hoob.
3. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.
4. Laske seadmel maksimaalselt 2 minutit töötada, kuni vesi väljub körgsurvepüstolist mullideta.
5. Laske körgsurvepüstoli hoob lahti.
6. Lukustage körgsurvepüstoli hoob.

Käitamine

TÄHELEPANU

Pumba kuivkäik

Seadme kahjustus

Kui seade ei tekita 2 minuti jooksul rõhku, siis lülitage seade välja ja toimige vastavalt juhenditele peatükis Abi rikete korral.

Käitamine körgsurvega

TÄHELEPANU

Värvitud või tundlike pindade kahjustus

Pinnad saavad liiga väikse joa kauguse või ebasobiva joatoru valiku tõttu kahjustada.

Hoidke värvitud pindade puhastamisel vähemalt 30 cm joa kaugust.

Ärge puhastage mustusefreesiga autorehve, värvi või tundlikke pindu nagu puit.

1. Pistke joatoru kõrgsurvepüstolisse ja fikseerige 90° pöördega.

Joonis H

1. Lülitage seade sisse ("I/ON").
2. Vabastage kõrgsurvepüstoli hoob.
3. Vajutage kõrgsurvepüstoli hooba. Seade lülitub sisse.
4. Keerake Power Controli joatoru Vario Power, kuni survenäidikul kuvatakse vajalik surveaste.

Käitamine puhastusvahendiga

A OHT

Ohutuskaardi eiramine

Rasked tervisekahjustused puhastusvahendi asjatundmatu kasutamise töttu

Järgige puhastusvahendi tootja ohutuskaarti, eelkõige juhiseid isikliku kaitsevarustuse kohta.

Märkus

Puhastusvahendit saab juurde segada ainult alarõhu korral.

Märkus

Puhastusvahenditega käitamiseks on vaja Plug 'n' Clean puhastusvahendi pudelit. KÄRCHERi puhastusva-

hendeid saab osta kasutusvalmis Plug 'n' Clean puhastusvahendi pudelis.

1. Eemaldage kaas Plug 'n' Clean puhastusvahendi pudelilt.
2. Vajutage puhastusvahendi pudel avaga allapoole Plug 'n' Clean puhastusvahendi ühendusse. Joonis I
3. Kasutage Vario Power joatoru.
4. Pöörake joatoru "MIX" suunas, kuni körgsurvepüstolil kuvatakse "MIX". Käituse ajal lisatakse puhastusvahendi lahus veejoale.

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske möjuda (mitte kuivada).
2. Loputage vabanenud mustus kõrgsurvejoaga maha.

Puhastusvahendiga käitamise järel

1. Tõmmake Plug 'n' Clean puhastusvahendi pudel hoidikust välja ja sulgege kaanega.
2. Pange puhastusvahendi pudel hoidikusse kaanega ülespoole.
3. Loputage seadet u 30 sekundit puhta veega.

Käituse katkestamine

1. Laske kõrgsurvepüstoli hoob lahti. Hoova lahtilaskmisel lülitub seade välja. Kõrgsurve süsteemis jääb püsima.
2. Lukustage kõrgsurvepüstoli hoob. Joonis J
3. Seadke kõrgsurvepüstol joatoruga parkimisposit-siooni.
4. Lülitage üle 5-minutiliste tööpauside korral seade välja "0/OFF".

Käituse lõpetamine

⚠ETTEVAATUS

Rõhk süsteemis

Vigastused kõrgsurve all kontrollimatult väljatungiva vee tõttu

Lahutage kõrgsurvevoolik kõrgsurvepüstolist või seadmest ainult siis, kui süsteemis pole rõhku.

1. Laske kõrgsurvepüstoli hoob lahti.
2. Sulgege veekraan.
3. Vajutage kõrgsurvepüstoli hooba 30 sekundit. Süsteemi veel allesjäänud rõhk lastakse välja.
4. Laske kõrgsurvepüstoli hoob lahti.
5. Lukustage kõrgsurvepüstoli hoob.
6. Lahutage seade veevarustusest.
7. Lülitage seade välja "0/OFF".
8. Tõmmake võrgupistik pistikupesast välja.

Transport

ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

Seadme kandmine

1. Tõstke seade kandekäepidemetest üles ja kandke.

Seadme tömbamine

1. Tömmake transpordikäepide välja, kuni see kuuldavalt fikseerub.
2. Tömmake seadet transpordikäepidemest.

Seadme transportimine söidukis

1. Tõmmake enne lebavas asendis transportimist Plug 'n' Clean puhastusvahendi pudel hoidikust välja ja sulgege kaanega.

2. Kindlustage seade libisemise ja ümberkukkumise vastu.

Ladustamine

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Seadme hoidmine

1. Pange seade tasasel pinnal seisma.
2. Lahutage joatoru kõrgsurvepüstolist.
3. Vajutage lahutusklahvi kõrgsurvepüstolil ja lahutage kõrgsurvevoolik kõrgsurvepüstolist.

TÄHELEPANU

Kõrgsurvevooliku kahjustus

Kõrgsurvevooliku kahjustus vale pöörlemissuuna töttu Pidage pealekerimisel silmas voolikutrumli pöörlemissuunda.

1. Voolikutrumliga seadmete puhul: Keerake voolikutrumlit vändaga vastupäeva ja kerige kõrgsurvevoolik peale.
2. Ilma voolikutrumlita seadmete puhul: Pange kõrg-survevoolik seadmele hoiule.
3. Pange võrguühendusjuhe ja tarvikud seadmele hoiule.

Pidage enne pikemat ladustamist silmas täiendavaid juhiseid, vt peatükki Hooldus ja jooksevremont.

Antifriis

TÄHELEPANU

Külmumisoht

Mitte täielikult tühjendatud seadmed võivad külma töttu kahjustada saada.

Tühjendage seade ja tarvikud täielikult.

Kaitske seadet külma eest.

Järgnev peab olema täidetud:

Seade on veevarustusest lahutatud.
- Körgsurvepüstol on körgsurvevoolikust eraldatud.

1. Lülitage seade sisse "I/ON".
2. Oodake maksimaalselt 1 minut, kuni körgsurvevoolikust ei tule enam vett välja.
3. Lülitage seade välja.
4. Hoidke seadet koos kõigi tarvikutega külmumiskindlas ruumis.

Hooldus ja jooksevremont

A OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise töttu Lülitage seade välja.

Tõmmake võrgupistik välja.

Seade on hooldusvaba, st Te ei pea regulaarseid hool-dustöid teostama.

Sõela puhastamine veeühenduses

TÄHELEPANU

Kahjustatud söel veeühenduses

Seadme kahjustus vee saastumise tõttu

Kontrollige söela enne veeühendusse panekut kahjustuste suhtes.

Puhastage vajaduse korral söela veeühenduses.

1. Eemaldage liitmik veeühenduselt.
2. Tõmmake söel näpitstangidega välja.
3. Puhastage söela voolava vee all. Joonis K
4. Pange söel veeühendusse.

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud rikke puhul pöörduge palun volitatud klienditeeninduse poole.

A OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise töttu Lülitage seade välja.

Tömmake vörgupistik välja.

Seade ei tööta

1. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.
2. Kontrollige, kas tüübisildil esitatud pinge langeb kokku vooluallika pingega.
3. Kontrollige toitejuhet kahjustuste suhtes.
4. Kui mootor on ülekoormatud ja mootorikaitselüliti on vallandunud:
   a Lülitage seade välja "0/OFF".
   b Laske seadmel 1 tund maha jahtuda.
   c Lülitage seade sisse "I/ON" ja võtke jälle käiku.
   Kui rike esineb mitu korda, siis laske seadet kontrol- lida klienditeenindusel.

Seade ei käivitu, mootor undab

Pingelangus nõrga vooluvõrgu tõttu või pikenduskaabli kasutamisel

1. Sisselülitamisel vajutage köigepealt körgsurvepüstoli hooba, siis lülitage seade sisse "I/ON".

Seade ei saavuta rõhku

Vee pealevool on liiga väike

1. Avage veekraan täielikult.
2. Kontrollige vee pealevoolu piisava edastuskoguse suhtes.

Veeühenduses olev söel on määrdunud.

1. Tömmake söel veeühendusest näpitstangidega välja.

2. Puhastage söela voolava vee all.

Seadmes on õhku.

1. Eemaldage seadmest öhk:
   a Lülitage seade ilma külgeühendatud joatoruta maksimaalselt 2 minutiks sisse.
   b Vajutage kõrgsurvepüstolit ja oodake, kuni vesi väljub kõrgsurvepüstolist mullideta.
   c Ühendage joatoru külge.
   d Pidage sissevõturežiimi puhul silmas max sisse-võtu kõrgust (vt peatükki Tehnilised andmed).

Tugevad röhukõikumised

1. Körgsurvedüüsi puhastamine:
   a Eemaldage mustus nõelaga düüsiavast.
   b Loputage kõrgsurvedüüsi eest veega.

2. Kontrollige vee pealevoolu kogust.

Seade ebatihe

1. Seadme vähene ebatihedus on tehniliselt tingitud. Tugeva ebatiheduse korral võtke ühendust volitatud klienditeenindusega.

Puhastusvahendit ei imeta sisse

1. Kasutage Vario Poweri joatoru ja keerake see asendisse „MIX”.

2. Kontrollige, kas Plug 'n' Clean puhastusvahendi pudel istub avaga allapoole puhastusvahendi ühenduses.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil põörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

	K 7 Power Premium Power
Elektriühendus
Pinge	V		230
Faas ~ 1 1
Sagedus	Hz	50	50
Maksimaalselt lubatud võr- Ω gu impedants		0,394 + j0,246	0,394 + j0,246
Tarbitav võimsus	kW	3,0 3,0
Kaitseliik		IPX5	IPX5
Kaitseklass		I	I
Võrgukaitse (inertne)	A 16	16
Veevõtuühendus
Juurdevoolurõhk (maks.)	MPa	1,2 1,2
Juurdevoolu temperatuur (maks.)	°C	60	60
Juurdevoolu kogus (min.)	l/min	12	12
Sissevõtu kõrgus (maks.)	m 0,5	0,5
Seadme võimsusandmed
Töörõhk	MPa	15	15
Maks. lubatud rõhk	MPa	18	18
Juurdevoolu kogus, vesi	l/min	9,2 9,2
Juurdevoolu kogus, maksi-maalne	l/min	10	10
Juurdevoolu kogus, puhas-l/min tusvahend		0,3 0,3
Kõrgsurvepüstoli tagasilöö-N gijõud		27	27
Mõõtmed ja kaalud
Tüüpiline töökaal	kg	19,1	19,5
Pikkus	mm	458 459
Laius	mm	330 330
Kõrgus	mm	666 666
Kindlakstehtud väärtused EN 60335-2-79 kohaselt
Labakäsi-käsivars vibrat-siooniväärtus	m/s ^2	<2,5	<2,5
Ebakindlus K	m/s ^2	0,6 0,6
Helirõhutase L _pA	dB(A)	80	80
Ebakindlus K _pA	dB(A)	3 3
Helivõimsustase L _WA + Ebakindlus K _WA	dB(A)	96	96

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

2000/14/EÜ

2014/30/EL

Kohaldatud ühtlustatud normid

EN 50581

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Kohaldatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud: 93

Garanteeritud: 96

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

H. Jenner

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
