KASUTUSJUHEND HGE 1845 Battery Set Kärcher

Sovellettavat EU-direktiivit

2000/14/EY (+2005/88/EY)

2014/30/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

Üldised juhised....295 Ohuastmed....295 Ohutusjuhised....296 Sihtotstarbeline kasutamine....303 Keskkonnakaitse....303 Lisavarustus ja varuosad....303 Tarnekomplekt....303 Ohutusseadised....303 Seadmel olevad sümbolid....304 Seadme kirjeldus....304 Käikuvõtmine....304 Käsitsemine....304 Transport....305 Ladustamine....305 Hooldus ja jooksevremont....305 Abi rikete korral....305 Garantii....306 Tehnilised andmed....306 Vibratsiooniväärtus....306 EL vastavusdeklaratsioon....306

Üldised juhised

Lugege enne seadme es- makordset kasutamist neid ohutusjuhiseid, antud originaal- kasutusjuhendit, akupakiga kaas- sasolevaid ohutusjuhiseid ning kaasasolevat originaalkasutus- juhendit Akupakk / standardlaa- dija. Toimige neile vastavalt. Hoidke brošüürid hilisemaks ka- sutamiseks või järgmise omani- ku tarbeks alles.

Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutus-alaseid ja õnnetuse ennetamise eeskirju.

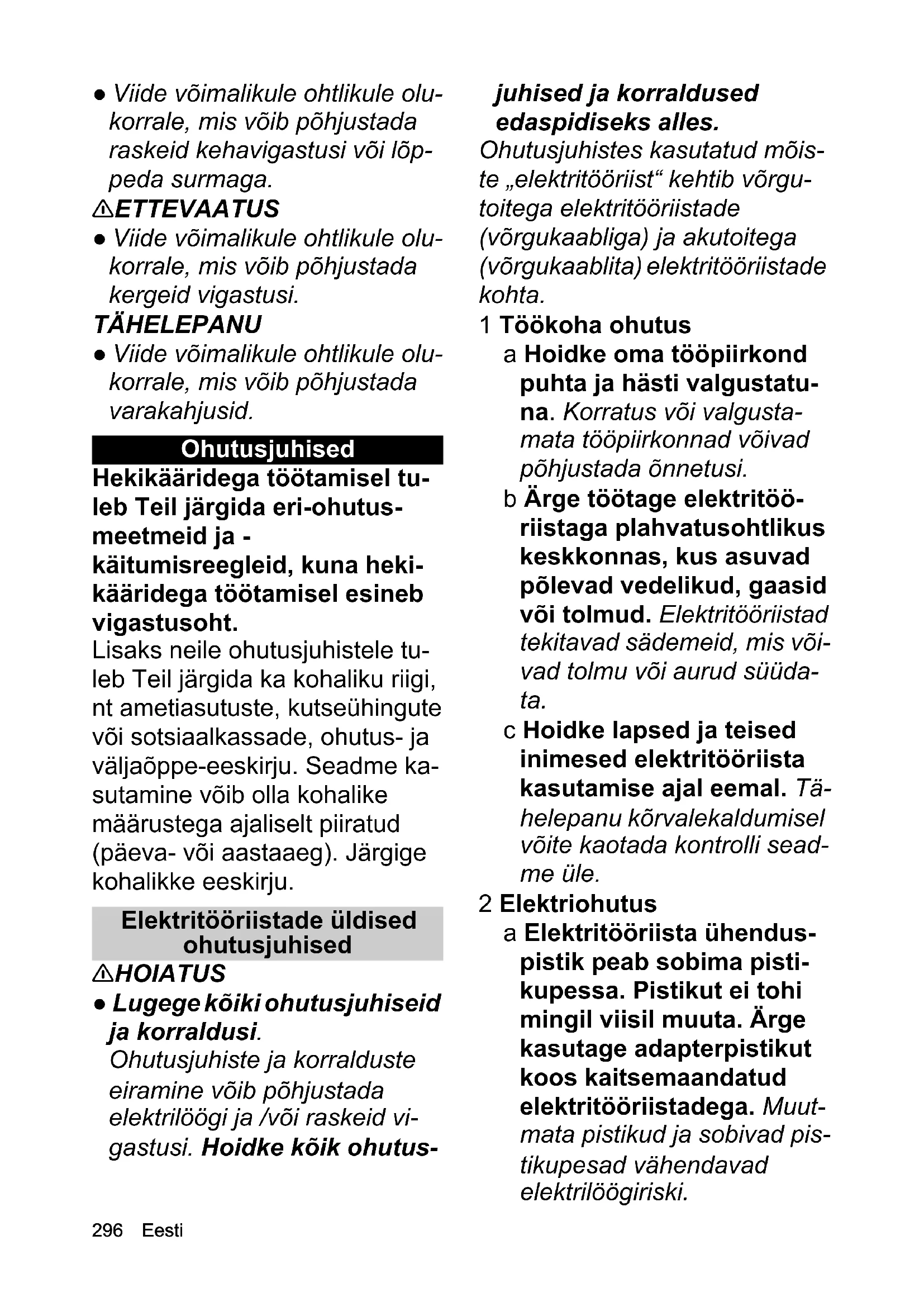

Ohuastmed

⚠️OHT

- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Ohutusjuhised

Hekikääridega töötamisel tu- leb Teil järgida eri-ohutus- meetmeid ja -

käitumisreegleid, kuna heki-kääridega töötamisel esineb vigastusoht.

Lisaks neile ohutusjuhistele tu- leb Teil järgida ka kohaliku riigi, nt ametiasutuste, kutseühingute või sotsiaalkassade, ohutus- ja väljaõppe-eeskirju. Seadme ka- sutamine võib olla kohalike määrustega ajaliselt piiratud (päeva- või aastaaeg). Järgige kohalikke eeskirju.

Elektritööriistade üldised ohutusjuhised

△HOIATUS

- Lugege kõiki ohutusjuhiseid ja korraldusi.

Ohutusjuhiste ja korralduste eiramine võib põhjustada elektrilöögi ja /või raskeid vigastusi. Hoidke kõik ohutus-

juhised ja korraldused edaspidiseks alles.

Ohutusjuhistes kasutatud möiste „elektritööriist“ kehtib võrgutoitega elektritööriistade (võrgukaabliga) ja akutoitega (võrgukaablita) elektritööriistade kohta.

1 Töökoha ohutus

a Hoidke oma tööpiirkond puhta ja hästi valgustatuna. Korratus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b Ärge töötage elektritööriistaga plahvatusohtlikus keskkonnas, kus asuvad põlevad vedelikud, gaasid või tolmud. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

c Hoidke lapsed ja teised inimesed elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalekaldumisel võite kaotada kontrolli seadme üle.

2 Elektriohutus

a Elektritööriista ühendus-pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Ärge kasutage adapterpistikut koos kaitsemaandatud elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiriski.

b Vältige kehalist kontakti maandatud pealispindade nagu torude, küttesüstee-mide, pliitide ja külmikute-ga. Kui Teie keha on maandatud, esineb kõrgen- nenud risk elektrilöögi töttu.

c Hoidke elektritööriistad vihmast või niiskusest eemal. Vee tungimine elektritööriista sisse suurendab elektrilöögiriski.

d Ärge väärtarvitage kaablit elektritööriista kandmis-seks, ülesriputamiseks või pistiku väljatõmbamiseks pistikupesast. Hoidke kaablit eemal kuumusest, ölist, teravatest servadest või liikuvatest sead-meosadest. Kahjustatud või sassiläinud ühenduskaablid suurendavad elektrilöögiriski.

e Töötades elektritööriistaga välitingimustes, kasutage ainult pikenduskaableid, mis on ka välipiirkonna jaoks sobivad. Välipiirkonna jaoks sobiliku pikenduskaabli kasutamine vähendab elektri- löögiriski.

f Kui elektritööriista käita- mine niiskes ümbruses on vältimatu, kasutage rikke- voolu kaitselülitit. Rikke- voolu kaitselüliti kasutamine vähendab elektrilöögiriski.

3 Inimeste ohutus

a Olge tähelepanelik, jälgige, mida Te teete ja käitu- ge elektritööriistaga töötamisel möistlikult. Är- ge kasutage elektritööriis- ta, kui olete väsinud või uimastite, alkoholi või ra- vimite möju all. Üks tähele- panematuse hetk elektritööriista kasutamisel võib põhjustada tõsiseid vi- gastusi.

b Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse na-gu tolmumaski, libisemis-kindlate turvajalatsite, kaitsekiivri või kuulmiskait-sevahendite kandmine, ole-nevalt elektritööriista liigist ja kasutamisest, vähendab vi-gastuseriski.

c Vältige tahtmatut käiku-võtmist. Veenduge, et elektritööriist on välja lüli-tatud, enne kui Te selle voolutoite ja/või aku külge ühendate, vastu võtate või seda kannate. Kui Teil on elektritööriista kandmisel sörm lülitil või kui ühendate seadme sisselülitatud sei-sundis voolutoitega, võib see põhjustada önnetusjuh-tumeid.

d Eemaldage seadistustööriistad või kruvivõtmed enne elektritööriista

sisselülitamist. Pöörleval seadmeosal asuv tööriist või võti võib põhjustada vigastusi.

e Vältige ebanormaalset ke-hahoidu. Hoolitsege kind-la seisuasendi eest ja hoidke igal ajal tasakaalu. Nii saate elektritööriista oo-tamatutes olukordades pa-remini kontrollida.

f Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riided ja kindad liikuvatest osadest eemal. Liikuvad osad võivad lahtis-test riietest, kinnastest, ehetest või pikkadest juustest kinni haarata.

9 Kui tolmuimemis- ja -ko-gumisseadiseid saab monteerida, siis veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmuimemistoru kasutamine vöib vähendada tolmust tingitud ohte.

4 Elektritööriista kasutamine ja käsitsemine

a Ärge koormake seadet üle. Kasutage oma tööks sel- leks ettenähtud elektritöö- riista. Sobiva elektritööriistaga töötate Te paremini ja ohutumalt esita- tud võimsusvahemikus.

b Ärge kasutage elektritöö-riista, mille lüliti on defekt-

ne. Elektritööriist, mida ei saa enam sisse või välja lüli-tada, on ohtlik ja seda tuleb remontida.

c Enne seadme seadistuste tegemist, tarvikuosade va- hetamist või seadme ära- panekut tõmmake pistik pistikupesast välja ja/või eemaldage aku. See ette- vaatusabinõu hoiab ära elektritööriista tahtmatu käi- vitamise.

d Hoidke kasutamata elektri-tööriistu lastele kättesaa-matus kohas. Ärge laske seadet kasutada inimestel, kes pole sellega tuttavad või kes pole lugenud käes-olevaid korraldusi. Elektri-tööriistad on ohtlikud, kui neid kasutavad kogenema-tud inimesed.

e Hoolitsege elektritööriista-de eest hästi. Kontrollige, kas liikuvad osad talitle-vad laitmatult ega kiilu kinni, ega osad pole purunenud või nii kahjustatud, et elektritööriista talitus on piiratud. Laske kahjustatud osad enne seadme kasutamist ära remontida. Paljude önnetus-juhtumite põhjuseks on halvasti hooldatud elektri-tööriistad.

f Hoidke lõiketööriistad te- rava ja puhtana. Hästi hoo-

litsetud, teravate lõikeservadega lõiketööriis- tad kiiluvad vähem kinni ning neid on lihtsam juhtida.

g Kasutage elektritööriista, tarvikuid, kasutustööriistu jne vastavalt neile korral-dustele. Võtke seejuures arvesse töötingimusi ja teostatavat tegevust.

Elektritööriistade kasutamine mitteettenähtud raken-dusteks võib põhjustada ohtlikke olukordi.

5 Akupakkide kasutamine ja hoolitsus

a Laadige akupakki ainult tootja poolt lubatud laadijatega. Vastavale akupakile mittesobivad laadijad võivad põhjustada tulekahju.

b Kasutage seadet ainult sobiva akupakiga. Teiste aku-pakkide kasutamine võib põhjustada vigastusi või tu-lekahjusid.

c Hoidke akupakki mitteka-sutamise korral eemal met-tallesemetest nagu kirjaklambrid, mündid, võtmed, naeltest, kruvi-dest või muudest väikes-test metallesemetest, mis võivad põhjustada lühist. Lühis võib põhjustada tule-kahju või plahvatust.

d Olenevalt asjaoludest vöib akupakist väljuda vedelikku. Vältige kokkupuudet.

Kui satute vedelikuga kok- kupuutesse, loputage see põhjalikult veega maha. Kui vedelik satub Teie sil- ma, pöörduge viivitama- tult arsti poole. Akuvedelik võib põhjustada nahal löö- beid ja kipitust.

6 Teenindus

a Laske oma elektritööriista remontida ainult kvalifit-seeritud erialapersonalil ja ainult originaalvaruosade-ga. Sellega kindlustatakse, et seadme ohutus jääb püsi-ma.

- Hoidke kõik kehaosad lõike-noast eemal. Ärge proovige liikuva noa korral eemalda-da lõigatavat materjali või sellest kinni hoida. Eemaldage kinnikiilunud lõigatav materjal ainult väljalülitatud seadme korral. Üks tähele-panematuse hetk hekikääride kasutamisel võib põhjustada raskeid vigastusi.

- Kandke hekikääre käepidemest seisva noa korral. He-kikääride transportimisel või hoidmisel tömmake alati kaitsekate peale. Hoolikas ümberkäimine seadmega vähendab noast tingitud vigas-tusohtu.

- Hoidke elektritööriista ainult isoleeritud haarde-

pindadest, kuna lõikenuga võib puutuda kokku peide-tud elektrijuhtmetega. Lõi-kenoa kokkupuude pinget juhtiva juhtmega võib seada metallist seadmeosad pinge alla ja põhjustada elektrilöögi.

- Hoidke end käituse ajal oma tööpiirkonnas asuvatest juhtmetest ja kaablitest eemal. Käituse ajal võib lõikenu-ga juhtmetele ja kaablitele pihta saada ja need läbi lõiga-ta.

Ohutu käitamine

⚠️OHT

• Ärge kasutage kunagi seadet, kui 15 m raadiuses viibib inimesi, eelkõige lapsi või loomi, kuna esineb oht, et lõikenuga võib esemeid üles paisata.
• Rasked vigastused, kui lõike-nuga paiskab esemeid üles või traat või nöör jääb lõiketööriis-ta kinni. Uurige tööala enne ka-sutamist põhjalikult esemete nagu kivide, pulkade, metalli, traadi, kontide või tööriistade suhtes ning eemaldage need.

△HOIATUS

• Lapsed ja noorukid ei tohi sea-det käitada.

• Seade ei ole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega isikutele või koge-muste ja/või teadmiste puudu-misel.

• Hoidke lapsed ja teised inimesed seadme kasutamise ajal tööpiirkonnast eemal.

• Teil on vaja takistamatut vaadet tööpiirkonnale, et tuvastada võimalikke ohte. Kasutage seadet ainult hea valgustuse korral.
• Ärge kasutage seadet postide, tarade, hoonete või teiste liikumatute esemete läheduses.
• Lülitage mootor välja, eemaldage akupakk ja tehke kindlaks, et köik liikuvad detailid on täielikult peatatud:

- Enne lõikemehhanismi tööpositsiooni seadistamist.

- Enne seadme puhastamist või blokeeringu eemaldamist.

- Kui jätate seadme järelevalveta.

- Enne tarvikuosade vaheta-mist.

- Lõike- ja muljumisoht. Vältige kokkupuudet lõiketööriistade-ga. Ärge pange kätt ega sõrmi lõiketööriistade vahele ega asendisse, milles need võivad lõigata või muljuda saada.

- Vigastusoht. Ärge tehke muudatusi seadmel.

- Tehke kindlaks, et kõik kaitse-seadised, eemalesuunajad ja käepidemed on nõuetekohaselt ja kindlalt kinnitatud.

⚠ETTEVAATUS

- Kandke täielikku silma- ja kuulmiskaitsevahendit.

• Kuulmiskaitsevahend võib piirata Teie võimet kuulda hoia-tushelisid, seetõttu pöörake tähelepanu võimalikele ohtu-dele läheduses ja tööpiirkon-nas.
• Töötades piirkondades, kus esineb allakukkuvate esemete oht, kandke peakaitset.
• Vigastusoht teravatel lõiketööriistadel. Kandke lõiketööriistaga ümberkäimisel libisemiskindlaid ja vastupidavaid kaitsekindaid.
• Vigastusoht, kui seadme liiku-ad osad haaravad kinni lõdvalt istuvast riietusest, juustest või ehetest. Hoidke riietus ja ehte masina liikuvatest osadest eemal. Siduge pikad juuksed kinni.
• Te ei tohi seadet käitada, kui olete ravimite või uimastite mõju all, mis piiravad reaktsiooni-võimet. Käitage seadet ainult puhanud ja terves seisundis.
• Ärge kasutage seadet, kui see vibreerib ebatavaliselt või tekitab ebatavalist müra.
• Enne töö algust kontrollige seadet kahjustuste suhtes ja tehke kindlaks, et poldid on noa külge tugevalt kinni keeratud.
• Ärge kasutage seadet, kui see on eelnevalt alla kukkunud, saanud löögi või on nähtavalt kahjustatud. Laske kahjustused enne seadme taaskäiku-

võtmist nõuetekohaselt remontida.

• Ärge kasutage seadet redelitel või ebastabiilsetel aluspinda-del.
• Tehke enne seadme käivita-mist kindlaks, et lõiketööriistad ei saa millegi vastu puutuda.
• Vigastusoht katmata noa töttu. Paigaldage noakaitse, kui Te seadet ei kasuta, ka lühikestel tööpausidel.

TÄHELEPANU

• Ärge juhtige seadet toore jõu-ga läbi tiheda põõsastiku. See-tõttu võivad lõiketööriistad blokeeruda ja aeglasemaks muutuda. Kui lõiketööriistad blokeeruvad, vähendage töökiirust.
• Ärge lõigake oksi ja harusid, mis on lõikeketaste vahele ma-hutamiseks silmnähtavalt liiga suured. Kasutage suuremate okste ja harude lõikamiseks mootorita käsi- või oksasaagi.

Ohutu hooldus ja jooksevremont

⚠ HOIATUS • Lülitage mootor välja, eemaldage akupakk ja tehke kindlaks, et köik liikuvad detailid on täielikult peatatud:

• Enne seadme puhastamist või hooldust.
• Enne tarvikuosade vaheta-mist.
• Vigastusoht teravate lõiketööriistade tõttu. Olge eriti hoolsad

noakaitsme eemaldamisel või paigaldamisel, seadme puhas-tamisel ja õlitamisel. • Tehke kindlaks, et seade on ohutus seisundis, kontrollides regulaar-sete ajavahemike järel, kas pol-did, mutrid ja kruvid on tugevalt kinnikeeratud. • Eemaldage pä-rast iga kasutuskorda lõiketöö-riistadelt mustus kõva harjaga ja kandke rooste vastu kaitsmiseks sobilik õli peale, enne kui noa-kaitsme uuesti paigaldate. Toot-ja soovitab kasutada rooste vastu kaitsmiseks ja õlitamiseks spreid. Küsige oma klienditee-nindusest sobivat spreid. Te või-te lõiketööriistu enne iga kasutuskorda kirjeldatud viisil õlitada.

⚠ETTEVAATUS ● Kasutage ainult tootja poolt lubatud tarvi-kuid ja varuosi. Originaaltarvi-kud ja originaalvaruosad tagavad seadme ohutu ja tõrgeteta käituse.

TÄHELEPANU • Puhastage toode pärast iga kasutuskorda pehme, kuiva lapiga.

Märkus • Teenindus- ja hool-dustöid tohib teostada ainult vastavalt kvalifitseeritud ja spetsiaalselt koolitatud erialapersonal. Soovitame toote saata remontimiseks volitatud teeninduskeskusse. • Te tohite teostada ainult antud

kasutusjuhendis kirjeldatud sea-distusi ja remonditöid. Sellest

ulatuslikumate remonditööde puhul võtke ühendust oma voli- tatud klienditeenindusega.

Ohutu transport ja ladustamine

⚠ HOIATUS • Enne seadme la-dustamist või transportimist lüli-tage seade välja, laske sel maha jahtuda ja eemaldage akupakk.

⚠ETTEVAATUS • Ônnetusjuhtumite või vigastuste vältimiseks tohib seadet transportida ja ladustada ainult installeeritud noakaitsme ja välja võetud akuga.

- Vigastusoht ja kahjustused seadmel. Kindlustage seade transportimisel liikumise või kukkumise vastu.

TÄHELEPANU • Enne seadme transportimist või ladustamist eemaldage kõik võõrkehad seadmest. • Hoidke seadet kui- vas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke seade eemal korrodee- ruvalt mõjuvatest ainetest nagu aiakemikaalid. • Ladustage sea- det ainult välispiirkonnas.

Jääkriskid

△HOIATUS

- Ka siis, kui seadet kasutatakse ettekirjutuste kohaselt, jäävad teatud jääkriskid. Seadme kasutamisel võivad tekkida järgmised ohud:

- Rasked vigastused lõiketööriistadega kokkupuute tõttu. Hoidke lõiketööriistad kehast

eemal ja puusakõrgusest ma- dalamal. Kasutage noakaitset, kui Te seadet ei kasuta, ka lü- hikestel töökatkestustel.

• Vibratsioon võib põhjustada vigastusi. Kasutage iga töö jaoks õiget tööriista, kasutage ettenähtud käepidemeid ja piirake tööaega ning eksposit-siooni.
• Müra võib põhjustada kuul-miskahjustusi. Kandke kuul-miskaitsevahendeid ja vähendage koormust.
• Vigastused ülespaiskuvate esemete töttu.

Riskide vähendamine

⚠ETTEVAATUS

• Seadme pikem kasutuskestus võib põhjustada vibratsioonist tingitud verevarustuse häireid kätes. Üldiselt kehtivat kasutuskestust ei saa kindlaks määrata, kuna see sõltub mitmetest mõjuteguritest:
• Isiklik soodumus halvaks verevarustuseks (sageli külmad sõrmed, sõrmede surin)
• Madal ümbrustemperatuur. Kandke käte kaitsmiseks soo-je kindaid.
• Tugevast kinnihaaramisest tingitud puudulik verevarustus.
• Katkematu käitus on kahjulikum kui pausidega katkestatud käitus.

Seadme regulaarse, pikaajali- se kasutamise ja sümptomite nagu nt sõrmede surina, kül- made sõrmede korduval esine- misel peaksite pöörduma arsti poole.

Sihtotstarbeline kasutamine

A OHT

Mittesihtotstarbeline kasutamine

Oht elule lõikevigastuste tõttu

Kasutage seadet ainult sihtotstarbeliselt.

• Hekikäärid on ette nähtud ainult erakasutuseks.
• Hekikäärid on ette nähtud töötamiseks välitingimustes.
• Ohutusalastel põhjustel tuleb hekikääre hoida alati kindlalt mölema käega.
• Hekikäärid on ette nähtud ainult taimede, nt hekkide ja põösaste lõikamiseks.
• Ärge kasutage hekikääre märjas keskkonnas või vihma käes.
• Kasutage hekikääre ainult hästi valgustatud keskkonnas.
• Ümberehitused ja tootja poolt volitamata muudatused seadmel on ohutusalastel põhjustel keelatud.

Iga muu kasutamine, nt rohu, puude või okste lõikamine on lubamatu. Lubamatu kasutamise tõttu tekkivate oh-tude eest vastutab kasutaja.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Ohutusseadised

⚠ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test.

Lahtilukustusklahv

Käepidemel asuv seadmelüliti lahtilukustusklahv kindlustab kahe-käe-käsitsemise. Lahtilukustusklahv blokeerib seadmelüliti ja takistab sellega hekikääride kontrollimatut käivitumist.

Noakaitse

Noakaitse on hekikääride ohutusseadiste oluline koostisosa. Kahjustatud noakaitset ei tohi enam kasutada ning see tuleb viivitamatult asendada.

Seadmel olevad sümbolid

	Üldine hoiatusmärk
	Lugege enne käikuvõtmist kasutusjuhen-dit ja kõiki ohutusjuhiseid.
	Kandke seadmega töötamisel sobivaid silma- ja kuulmiskaitsevahendeid.
	Vigastusoht. Ärge puudutage teravaid lõiketööriistu.
	Kandke seadmega töötamisel libisemis-kindlaid ja vastupidavaid kindaid.
	Oht ülespaiskuvate esemete tõttu. Hoid-ke pealtvaatajad, eelkõige lapsed ja ko- duloomad tööpiirkonnast vähemalt 15 m kaugusel.
	Ärge asetage seadet vihma kätte ega niisketesse tingimustesse.
	Hoidke seadet alati mölema käega.
	Etiketil esitatud garanteeritud helirõhuta-se on 93.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Vt pilti graafika lehekülgedel

Joonis A

①Nuga
② Käekaitse
③ Käepide, ees
④ Seadmelüliti lahtilukustusklahv
⑤Tüübisilt

⑥ Seadmelüliti
7 Akupaki lahtilukustusklahv
⑧ Käepide, taga
⑨ Noakaitse
⑩*Kiirlaadija Battery Power 18V
⑪*Akupakk Battery Power

* optsionaalne

Akupakk

Seadet saab käitada Kärcher 18 V Battery Power akupakiga.

Käikuvõtmine

△HOIATUS

Kontrollimatu käivitumine

Oht elule lõikevigastuse töttu

Võtke kõigi ettevalmistavate meetmete puhul aku seadmest välja.

Aku sissepanek

TÄHELEPANU

Määrdunud kontaktid

Kahjustused seadmel ja akul

Kontrollige akupesa ja kontakte enne sissepanekut määrdumise suhtes ja vajaduse korral puhastage neid.

Märkus

Kasutage ainult täielikult laetud akusid.

Joonis B

1. Lükake aku pessa, kuni see kuuldavalt fikseerub.

Käsitsemine

Soovitame esmakasutajatel lasta end enne hekikää-ridega töötamist kogenud inimesel juhendada ning harjutada käsitsemist ja töövõtteid.

Põhiline käsitsemine

1. Kontrollige lõigatavat materjali võõrkehade nagu pa- beri, kilede või traatide suhtes ja vajaduse korral ee- maldage need.
2. Eemaldage noakaitse.
3. Hoidke hekikääre mölema käega kinni.

Seadme sisselülitamine

1. Vajutage seadmelüliiti lahtilukustusklahvi. Joonis C
2. Vajutage seadmelülitit. Seade käivitub.
3. Laske seadmelüliti lahti. Seade peatub.

Töövötted

Märkus

Rihtnööriga saate ühtlase löike.

1. Lülitage seade sisse ja juhtige lõigatava materjali juurde.

2. Lõigake lehti ja oksi pendeldava liigutusega. Joonis D

3. Paksemate okste puhul tehke saagimisliigutus, kuid ärge torgake taime sisse.

4. Lõigake põõsaid ja hekke alt üles.

5. Tehke tippude lõikamisel suur pööramisliigutus ja kallutage seejuures nuga kergelt.

6. Madalate taimede nagu alustaimestu lõikamiseks hoidke nuga horisontaalselt.

Akupaki eemaldamine

Märkus

Eemaldage pikematel töökatkestustel akupakk seadmest ja kindlustage see volitamata kasutamise vastu.

1. Vajutage akupaki lahtilukustamiseks akupaki lahtilukustusklahvi.

2. Võtke akupakk seadmest välja.

Transport

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

⚠ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke aku enne transportimist seadmest välja.

Transportige hekikääre ainult paigaldatud noakaitsmega.

Ladustamine

△ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

⚠ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke aku enne transportimist seadmest välja.

Ladustage hekikääre ainult paigaldatud noakaitsmega.

Seadet tohib ladustada ainult siseruumides.

Hooldus ja jooksevremont

⚠ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke enne kõiki seadmel teostatavaid töid aku seadmest välja.

⚠ETTEVAATUS

Kandke köigi seadmel teostatavate tööde puhul kaitseprille ja kaitsekindaid.

Seadme puhastamine

TÄHELEPANU

Vale puhastamine

Kahjustused seadmel

Puhastage seadet niiske lapiga.

Ärge kasutage lahustisisaldusega puhastusvahendeid.

Ärge kastke seadet kunagi vette.

Ärge puhastage seadet voolik- või kõrgsurveveejoaga.

Joonis F

1. Laske seadmel maha jahtuda.

2. Vabastage nuga ja mootori korpus harjaga taimejää-kidest ja mustusest.

3. Puhastage seadme ventilatsioonipilud harjaga.

Noa keermesliite kontrollimine

△ETTEVAATUS

Lahtine keermesliide

Lõikevigastused noa kontrollimatute liikumiste töttu

Kontrollige regulaarselt noa keermesliidet kindla asetuse suhtes.

Joonis G

1. Kontrollige polte /mutreid kindla asetuse suhtes.

2. Keerake lahtised poldid / mutrid kinni.

Noaterade ölitamine

Noa kvaliteedi tagamiseks tuleks noaterasid pärast iga kasutuskorda ölitada.

Märkus

Vedela masinaõli või pihustusõli kasutamisel saate väga hea tulemuse.

Joonis H

1. Asetage seade tasasele aluspinnale.

2. Kandke öli noaterade ülaküljele.

Noaterade teritamine

Märkus

Eemaldage teritamisel nii vähe materjali kui võimalik ja saavutage terahamba esialgne nurk.

△ETTEVAATUS

Teravad noad

Lõikevigastused

Kandke noaterade teritamisel sobivaid kaitsekindaid.

1. Pingutage nuga kruustangide vahele.

2. Teritage terahammaste katmata külge viiliga.

3. Lükake nuga ettevaatlikult käsitsi edasi, kuni terita-mata terahambad muutuvad juurdepääsetavaks.

4. Teritage köigi terahammaste katmata külgi viiliga.

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin nimetamata rikete puhul pöörduge palun volitatud klienditeeninduse poole.

Vananemisega väheneb akupaki mahutavus ka hea hoolitsuse korral, nii et täis käitusaega ei saavutata enam ka täislaetud seisundis. See ei kujuta puudust.

Viga Põhjus Kõrvaldamine
Seade ei käivitu	Akupakk ei ole õigesti sisse pandud.	● Lükake akupakk pessa kuni see fikseerub.
	Akupakk on tühi. ● Laadige akupakk täis.
	Akupakk on defektne. ● Vahetage akupakk välja.
Seade peatub käituse ajal	Nuga lõigatava materjaliga blokeeritud.	● Eemaldage lõigatav materjal noast.
	Aku on ülekuumenenud ● Katkestage töö ja oodake, kuni aku temperatuur asub jälle normaalvahemikus.
	Mootor on ülekuumenenud	● Katkestage töö ja laske mootoril maha jah-tuda.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

Seadme võimsusandmed
Tööpinge V 18
Tühikäigu pääretearv (normaalne seadistus)	/min 1500
Lõigatava materjali läbimõõt (max)	mm 18
Kindlakstehtud väärtused EN 60745-1, EN 60745-2-15 kohaselt
Helirõhutase LpA	dB(A) 83,1
Ebakindlus KpA	dB(A) 2,1
Helivõimsustase LWA + Ebakindlus KWA	dB(A) 93
Labakäsi-käsivars vibratsiooni-väärtus eesmine käepide	m/s2 1,5
Labakäsi-käsivars vibratsiooni-väärtus tagumine käepide	m/s2 1,7
Ebakindlus K m/s	2 1,5
Mõõtmed ja kaalud
Pikkus x laius x kõrgus mm 905 x
	244 x
	170

Lõikenoa pikkus mm 450

Kaal (akupakita) kg 2,55

Õigus tehnilisteks muudatusteks.

Vibratsiooniväärtus

△HOIATUS

Esitatud vibratsiooniväärtust on möödetud standard-testmeetodiga ning seda tohib kasutada seadmete vördlemiseks.

Esitatud vibratsiooniväärtust tohib kasutada koormuse esialgsel hindamisel.

Sõltuvalt seadme kasutamisviisist võib võnkeemissioon seadme hetkelisel kasutamisel esitatud üldväärtusest kõrvale kalduda.

Labakäsi-käsivars vibratsiooniväärtusega > 2,5 m/s² seadmed (vt peatükki Tehnilised andmed kasutusjuhendist)

⚠ETTEVAATUS • Seadme mitmetunnine katkematu kasutamine võib põhjustada kurtustundeid. • Kandke käte

kaitsmiseks sooje kindaid.

- Seadke sisse regulaarsed tööpausid.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Hekikäärid

Tüüp: HGE 18-45 Battery 1.444-23x.x

Asjaomased EL direktiivid

2000/14/EÜ (+2005/88/EÜ)

2014/30/EL

Kohaldatud ühtlustatud normid

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-15:2009+A1:2010

Kohaldatud vastavushindamismenetlus

Helivõimsustase dB(A)

Mõõdetud:91,1

Garanteeritud:93

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

H. Jenner

Dokumentatsioonivolinik: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
