KASUTUSJUHEND HD 6164 M Cage Kärcher

Sovellettavat EU-direktiivit

2000/14/EY

2006/42/EY (+2009/127/EY)

2011/65/EU

2014/30/EU

2009/125/EY

Sihtotstarbeline kasutamine 151

Keskkonnakaitse.... 151

Ohutusjuhised 151

Käsitsemiselemendid 151

Värvitähistus.... 151

Lahtipakkimine 152

Tarvikute monteerimine 152

Käikuvõtmine.... 152

Käsitsemine.... 152

Käituse katkestamine 153

Käituse löpetamine.... 153

Seadme hoidmine 153

Külmumiskaitse 153

Transport.... 153

Ladustamine.... 153

Hooldus ja jooksevremont.... 153

Abi rikete korral 154

EL vastavusdeklaratsioon 156

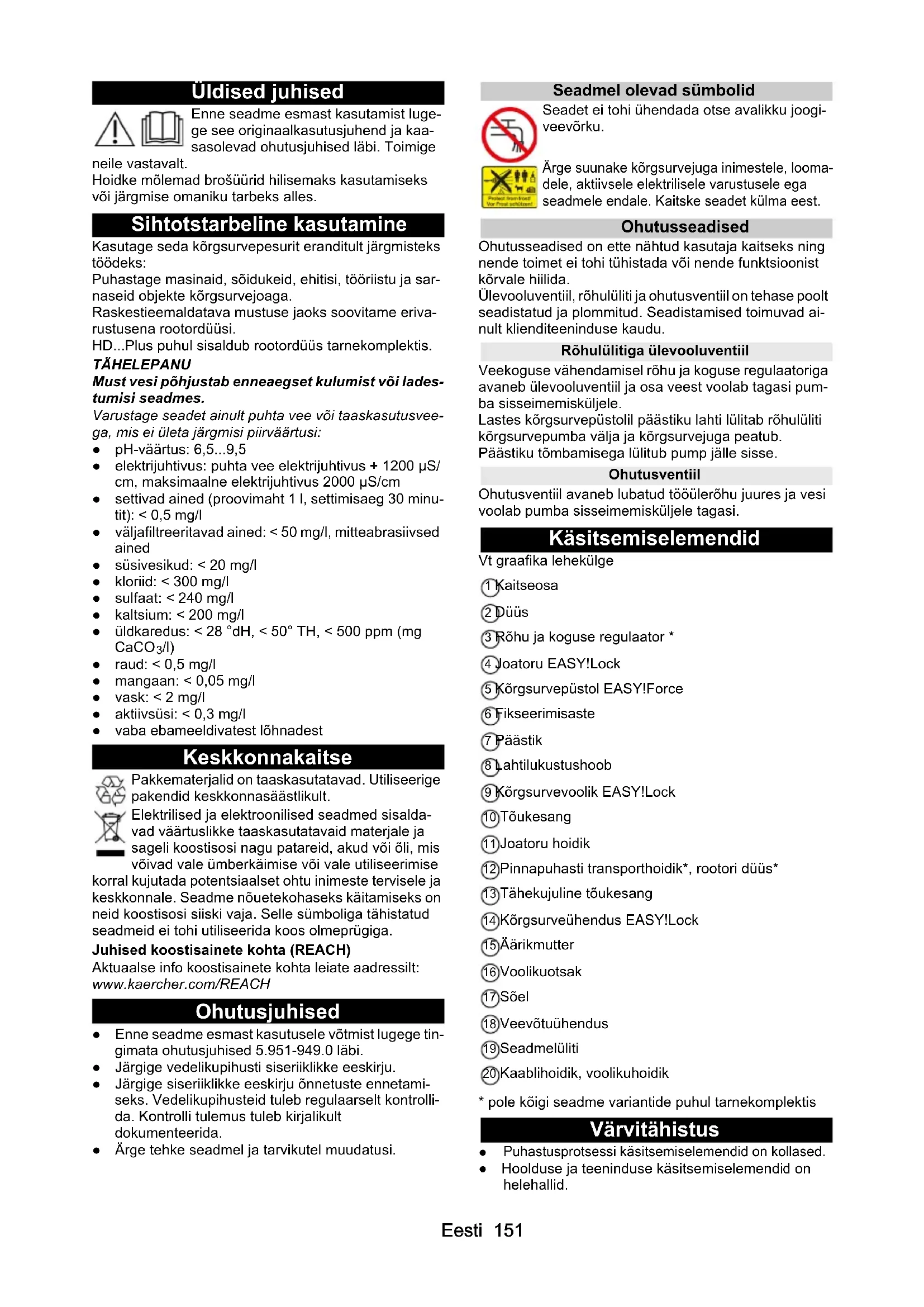

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Sihtotstarbeline kasutamine

Kasutage seda körgsurvepesurit eranditult järgmisteks töödeks:

Puhastage masinaid, söidukeid, ehitisi, tööriistu ja sar-naseid objekte körgsurvejoaga.

Raskestieemaldatava mustuse jaoks soovitame eriva-rustusena rootordüüsi.

HD...Plus puhul sisaldub rootordüüs tarnekomplektis.

TÄHELEPANU

Must vesi põhjustab enneaegset kulumist või lades- tumisi seadmes.

Varustage seadet ainult puhta vee või taaskasutusveega, mis ei ületa järgmisi piirväärtusi:

• pH-väärtus: 6,5...9,5
- elektrijuhtivus: puhta vee elektrijuhtivus + 1200 μS/cm, maksimaalne elektrijuhtivus 2000 μS/cm
- settivad ained (proovimaht 1 l, settimisaeg 30 minut): < 0,5 mg/l
- väljafiltreeritavad ained: < 50 mg/l, mitteabrasiivsed ained

• süsivesikud: < 20 mg/l

• kloriid: < 300 mg/l

• sulfaat: < 240 mg/l

- kaltsium: < 200 mg/l

- üldkaredus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- raud: < 0,5 mg/l

• mangaan: < 0,05 mg/l

• vask: < 2 mg/l

• aktiivsüsi: < 0,3 mg/l

• vaba ebameeldivatest löhnadest

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Ohutusjuhised

• Enne seadme esmast kasutusele võtmist lugege tingimata ohutusjuhised 5.951-949.0 läbi.
• Järgige vedelikupihusti siseriiklikke eeskirju.
• Järgige siseriiklikke eeskirju önnetuste ennetamiseks. Vedelikupihusteid tuleb regulaarselt kontrollida. Kontrolli tulemus tuleb kirjalikult dokumenteerida.
• Ärge tehke seadmel ja tarvikutel muudatusi.

Seadmel olevad sümbolid

Seadet ei tohi ühendada otse avalikku joogi-veevörku.

Ärge suunake körgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale. Kaitske seadet külma eest.

Ohutusseadised

Ohutusseadised on ette nähtud kasutaja kaitseks ning nende toimet ei tohi tühistada või nende funktsioonist kõrvale hiilida.

Ülevooluventiil, röhulüliti ja ohutusventiil on tehase poolt seadistatud ja plommitud. Seadistamised toimuvad ainult klienditeeninduse kaudu.

Rõhulülitiga ülevooluventiil

Veekoguse vähendamisel rõhu ja koguse regulaatoriga avaneb ülevooluventiil ja osa veest voolab tagasi pumba sisseimemisküljele.

Lastes kõrgsurvepüstolil päästiku lahti lülitab rõhulüliti kõrgsurvepumba välja ja kõrgsurvejuga peatub.

Päästiku tömbamisega lülitub pump jälle sisse.

Ohutusventiil

Ohutusventiil avaneb lubatud tööülerõhu juures ja vesi voolab pumba sisseimemisküljele tagasi.

Käsitsemiselemendid

Vt graafika lehekülge

① Kaitseosa
② Düüs
③ Rõhu ja koguse regulaator *
④ Joatoru EASY!Lock
⑤ Körgsurvepüstol EASY!Force
6 Fikseerimisaste

7 Päästik

⑧ Lahtilukustushoob

⑨ Körgsurvevoolik EASY!Lock

⑩Tõukesang

⑪ Joatoru hoidik

⑫Pinnapuhasti transporthoidik*, rootori düüs*

13 Tähekujuline tõukesang

⑭Körgsurveühendus EASY!Lock

15Äärikmutter

⑯Voolikuotsak

⑰Sõel

⑱Veevõtuühendus

19Seadmelüliti

20 Kaablihoidik, voolikuhoidik

* pole köigi seadme variantide puhul tarnekomplektis

Värvitähistus

• Puhastusprotsessi käsitsemiselemendid on kollased.
• Hoolduse ja teeninduse käsitsemiselemendid on helehallid.

Lahtipakkimine

1. Kontrollige lahtipakkimisel pakendi sisu.
2. Informeerige transpordikahjude korral kohe edasimüüjat.

EASY!Lock süsteem ühendab komponendid kiirkeerme kaudu ainult ühe pöördega kiiresti ja kindlalt.

1. Pistke körgsurvedüüs joatorule.
2. Monteerige äärikmutrid ja keerake käetugevuselt kinni (EASY!Lock).

3. Ühendage joatoru körgsurvepüstoliga ja keerake käetugevuselt kinni (EASY!Lock). Joonis A

4. Paigaldage tõukesang. Joonis B

Kõrgsurvevooliku paigaldamine

1. Ühendage körgsurvevoolik körgsurvepüstoli ja seadme körgsurveühendusega ning keerake käetugevuselt kinni (EASY!Lock).

Käikuvõtmine

Elektriühendus

A OHT

Vigastusoht elektrilöögi töttu

Ühendage seade pistikuga elektrivörku. Lahutatav ühendus vooluvörguga on keelatud. Pistik on ette nähtud vörgust lahutamiseks.

Ühendusväärtusi vt tüübisildilt või Tehnilistest Andmetest.

1. Kerige vörgukaabel maha ja pange pörandale.

2. Pistke vörgupistik pistikupessa.

Veevõtuühendus

Ühendus veejuhtme külge

△HOIATUS

Oht tervisele määrdunud vee joogiveevõrku tagasivoolu töttu.

Järgige oma veevarustusettevõtte eeskirju.

Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi käitada ilma joogiveevõrgu külge paigaldatud süsteemieraldajata. Kasutage KÄRCHERi süsteemieraldajat või alternatiivselt EN 12729 tüübile BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi loetakse mittejoodavaks. Ühendage süsteemieraldaja alati veevarustuse, mitte kunagi vahetult seadme veevõtuühendusega!

1. Kontrollige veevarustust juurdevoolurõhu, juurdevoolu temperatuuri ja juurdevoolu hulga suhtes. Nõudeid vt lõigust „Tehnilised Andmed“.

2. Ühendage seadme süsteemieraldaja ja veevõtu-ühendus voolikuga (minimaalne pikkus 7,5 m, minimaalne läbimõõt 1"). Juurdevooluvoolik ei sisaldu tarnekomplektis.

3. Avage vee pealevool.

1. Kruvige imivoolik (tellimisnumber 4.440-207.0) ja filter (tellimisnumber 4.730-012.0) veevõtuühenduse külge.

2. Eemaldage seadmest öhk.

Õhu eemaldamine seadmest

1. Kruvige düüs joatorult maha.

2. Laske seadmel töötada, kuni vesi väljub mullideta.

3. Öhueemalduse probleemide korral laske seadmel 10 sekundit töötada, siis lülitage välja. Korrake protsessi mitu korda.

4. Lülitage seade välja.
5. Kruvige düüs jälle peale.

Käsitsemine

△OHT

Vigastusoht körgsurve-veejoa töttu

Ärge kunagi fikseerige päästikut ja kindlustushooba rakendatud positsioonis.

Ärge kasutage körgsurvepüstolit, kui kindlustushoob on kahjustatud.

Lükake enne köiki seadmel teostatavaid töid körgsurve-püstoli fikseerimisaste ette.

Kõrgsurvepüstoli avamine/sulgemine

1. Körgsurvepüstoli avamine: Vajutage kindlustushoo-ba ja päästikut.
2. Körgsurvepüstoli sulgemine: Laske kindlustushoob ja päästik lahti.

Käitamine körgsurvega

Seadet saab käitada püstises asendis või lebavas asendis.

Märkus

Seade on varustatud rõhulülitiga. Mootor käivitub ainult siis, kui kõrgsurvepüstol on avatud.

1. Seadke seadmelüliti l" peale.
2. Vabastage körgsurvepüstol kindlustusest, selleks lükake körgsurvepüstoli fikseerimisaste taha.
3. Avage körgsurvepüstol.
4. Rõhu ja koguse regulaatoriga seade: Seadistage töörõhk rõhu ja koguse regulaatori keeramisega.

Käitamine puhastusvahendiga

Märkus

Puhastusvahendiga käitamiseks on vajalik topsvahurity (optsioon).

△HOIATUS

Oht tervisele vale ümberkäimise töttu puhastusvahenditega

Järgige puhastusvahendil olevaid ohutusjuhiseid.

TÄHELEPANU

Ebasobivad puhastusvahendid võivad seadet ja pu-hastatavat objekti kahjustada.

Kasutage ainult KÄRCHERi poolt lubatud puhastusvahendeid.

Järgige puhastusvahendiga kaasasolevaid doseerimissoovitusi ja juhiseid.

Käige keskkonna säästmiseks puhastusvahenditega säästlikult ringi.

KÄRCHERi puhastusvahendid garanteerivad riketeta töö. Palun laske end nõustada või küsige meie kataloogi või meie puhastusvahendite infolehti.

Joonis C

①Vahudüüs
② Mahuti
③ Sirmikomplekt
Puhastusvahendi juurdesegamine: 3=kõrge, 2=keskmine, 1=madal

4 Imivoolik

⑤ Körgsurvepüstol EASY!Force

1. Kruvige mahuti maha.

2. Pistke soovitud sirm imivoolikusse.

3. Täitke mahuti puhastusvahendiga.
4. Kruvige mahuti vahudüüsi külge.
5. Eemaldage joatoru körgsurvepüstolilt.
6. Paigaldage vahudüüs kõrgsurvepüstolile ja keerake käetugevuselt kinni.
7. Võtke kõrgsurvepesur käiku.

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske möjuda (mitte kuivada).
2. Loputage vabanenud mustus körgsurvejoaga maha.

Vahutoru loputamine

Vahutoru tuleb pärast kasutamist loputada, et vältida puhastusvahendi ladestumisi.

1. Kruvige mahuti maha.
2. Valage puhastusvahendijääk tarnepakendisse tagasi.
3. Täitke mahuti puhta veega.
4. Kruvige mahuti vahudüüsi külge.
5. Käitage vahudüüsi u 1 minut, et puhastusvahendi-jääki välja loputada.
6. Tühjendage mahuti.

Käituse katkestamine

1. Sulgege körgsurvepüstol, seade lülitub välja.
2. Kindlustage körgsurvepüstol, selleks lükake fiksee-rimisaste ette.

Märkus

Seadme väljalülitamisel langetatakse veerõhku u 70% võrra. Seeläbi langeb kõrgsurvepüstoli rakendusjõud ja seadme eluiga pikeneb.

Käituse jätkamine

1. Vabastage körgsurvepüstol lukustusest, selleks lükake fikseerimisaste taha.
2. Avage körgsurvepüstol, seade lülitub uuesti sisse.

Käituse lõpetamine

1. Sulgege vee pealevool.
2. Avage körgsurvepüstol.
3. Keerake seadmelüliti "I" peale ja laske seadmel 5 kuni 10 sekundit töötada.
4. Sulgege körgsurvepüstol.
5. Keerake seadmelüliti "0/OFF" peale.
6. Tömmake vörgupistik pistikupesast välja ainult kui-vade kätega.
7. Eemaldage vee pealevool.
8. Avage körgsurvepüstol, kuni seade on survevaba.
9. Kindlustage körgsurvepüstol, selleks lükake fiksee-rimisaste ette.

Seadme hoidmine

1. Asetage joatoru koos körgsurvepüstoliga joatoru hoidikule.
2. Kerige vörgukaabel kaabli- / voolikuhoidiku ümber.
3. Kerige kõrgsurvevoolik lahti ja riputage kaabli-/voo- likuhoidja kohale.

Külmumiskaitse

TÄHELEPANU

Külm purustab veest mittetäielikult tühjendatud seadme.

Hoidke seadet külmumiskindlas kohas.

Kui külmumiskindel ladustamine pole vöimalik:

1. Laske vesi välja.

2. Pumbake laiatarbe külmumiskaitsevahend seadmest läbi.

3. Laske seadmel maksimaalselt 1 minut töötada, kuni pump ja torustikud on tühjad.

Märkus

Kasutage mootorsõidukitele ette nähtud glükooli baasil laiatarbe külmumiskaitsevahendit. Järgige külmumiskaitsevahendi käsitsemiseeskirju.

Transport

△ETTEVAATUS

Vigastusoht, kahjustusoht

Pidage transportimisel silmas seadme kaalu.

TÄHELEPANU

Kahjustusoht

Kaitske körgsurvepüstoli päästikut kahjustuste eest.

1. Tömmake pikematel löikudel transportimiseks seadet töukesangast enda järel.
2. Tömmake trepist ülesminekuks seadet astme haaval üles.
3. Sõidukites transportimisel kindlustage seade vastavalt kehtivatele direktiividele libisemise ja ümberkukkumise vastu.

Pinnapuhasti või rootori düüsi transporthoidik

1. Pistke pinnapuhasti või rootori düüsi ühendusotsak toruraamil olevale transporthoidikule.
2. Kruvige äärikmutter umbes 1 pöördega peale.

Ladustamine

ETTEVAATUS

Pidage ladustamisel silmas seadme kaalu.

1. Ladustage seadet ainult siseruumides.

Hooldus ja jooksevremont

△OHT

Vigastusoht tahtmatult tööle hakanud seadme ja elektrilöögi töttu.

Lülitage enne köiki töid seade välja ja tömmake vörgupistik välja.

Ohutusalane ülevaatus / hooldusleping

Oma edasimüüjaga saate Te kokku leppida regulaarse ohutusalase ülevaatuse või sölmida hoolduslepingu. Palun laske ennast nõustada.

Enne iga käitust

1. Kontrollige ühenduskaablit kahjustuste suhtes, laske kahjustatud kaabel viivitamatult volitatud kliendi-teenindusel või elektrispetsialistil välja vahetada.
2. Kontrollige körgsurvevoolikut kahjustuste suhtes, vahetage kahjustatud körgsurvevoolik viivitamatult välja.
3. Kontrollige seadet tiheduse suhtes. 3 tilka vett minutis on lubatud. Suurema ebatiheduse korral pöörduge klienditeeninduse poole.

Iga nädal

1. Puhastage söela veevõtuühenduses.

Sõela puhastamine veevõtuühenduses

1. Kruvige äärikmutter maha.
2. Tõmmake voolikuotsak söelaga välja.

3. Puhastage söela väljastpoolt ja loputage. Juhis: Joondage voolikuotsaku kuuskant seadme ühendusele välja.

4. Pange voolikuotsak söelaga sisse.

5. Keerake äärikmutter kinni.

Iga 500 töötunni järel, vähemalt üks kord aastas

1. Laske seadme hooldus läbi viia klienditeenindusel.
2. Vahetage öli.

Öli vahetamine

Märkus

Õli kogust ja sorti vt lõigust „Tehnilised Andmed“

1. Keerake 4 polti välja.
2. Võtke seadmekate ära. Joonis D
3. Pöörake öli väljalaskevoolik alla ja hoidke ölikogumisnõu kohal.
4. Tõmmake kork öli väljalaskevoolikust välja.
5. Võtke kaas ära.
6. Võtke vahuaine ölimahutist välja.
7. Oodake kuni öli on täielikult välja voolanud. Joonis E
8. Pistke kork öli väljalaskevoolikusse.
9. Pöörake öli väljalaskevoolik üles ja fikseerige.
10. Lisage möödetud ölikogus.
11. Pange vahuaine ölimahutisse.
12. Paigaldage kaas ja vajutage kinni. Joonis F

Abi rikete korral

⚠️OHT

Vigastusoht tahtmatult tööle hakanud seadme ja elektrilöögi töttu.

Lülitage enne köiki töid seade välja ja tömmake vörgupistik välja.

Laske elektrilisi detaile kontrollida ja remontida ainult volitatud klienditeenindusel.

Rikete puhul, mida selles peatükis pole nimetatud, võtke kahtluse ja selgesõnalise juhise korral ühendust volitatud klienditeenindusega.

Seadet ei saa käivitada

• Kontrollige ühenduskaablit kahjustuste suhtes.
• Kontrollige vörgupinget.
• Kui seade on üle kuumenenud: a Seadke seadmelüliti "0" peale.

b Laske seadmel vähemalt 15 minutit maha jahtuda.

c Seadke seadmelüliti "1" peale.

- Elektrilise defekti korral pöörduge klienditeeninduse poole.

Seade ei saavuta rõhku

• Kontrollige düüsi suurust, nõutavat suurust vt peatükist "Tehnilised andmed".
• Eemaldage seadmest öhk, vt peatükki „Öhu eemaldamine seadmest“.
• Puhastage söela veevõtuühenduses.
• Kontrollige vee pealevoolu kogust, nõutavat kogust vt peatükist "Tehnilised andmed".
• Puhastage düüsi.
• Vajaduse korral pöörduge klienditeeninduse poole.

Pump lekib

Kuni 3 tilka vee väljumist minutis on lubatud.

- Tugevama ebatiheduse korral laske seadet kontrolida klienditeenindusel.

Pump koputab

• Kontrollige veejuhet tiheduse suhtes.
• Eemaldage seadmest öhk, vt peatükki „Öhu eemaldamine seadmest“.
• Vajaduse korral pöörduge klienditeeninduse poole.

Puhastusvahendi lisandit liiga vähe

• Järeltäitke vahudüüsi topsi.
  ● Pistke suurem sirm imivoolikule.
• Kontrollige imivoolikut ja vahudüüsi puhastusvahendi setete suhtes. Eemaldage setted leige veega.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Riigipõhised variandid
Riik EU CH EU GB
Elektriühendus
Võrgupinge V 230 230 230 230-240
Faas	~	1	1	1	1
Sagedus	Hz	50	50	50	50
Tarbitav võimsus	kW	3,1 2,3 3,3 3,1
Kaitseliik		IPX5	IPX5	IPX5	IPX5
Võrgukaitse (inertne)	A	16	10	16	13
Pikenduskaabel 30 m	mm2	2,5 2,5 2,5 2,5
Veevõtuühendus
Juurdevoolurõhk (maks.)	MPa	1	1	1	1
Juurdevoolu temperatuur (maks.)	°C	60	60	60	60
Juurdevoolu kogus (min.)	l/min	13	13	13	13
		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Sissevõtu kõrgus (maks.) m 0,5 0,5 0,5 0,5
Seadme võimsusandmed
Standarddüüsi suurus 033 038 034 045
Töörõhk MPa 15 12 16 12
Töö ülerõhk (maks.) MPa 22,5 18 24 18
Juurdevoolu kogus, vesi l/min 9,3 9,6 9,9 11,7
Kõrgsurvepüstoli tagasilöögijõud N	28,6 28,6	30,0 29,5
Mõõtmed ja kaalud
Tüüpiline töökaal	kg	33	33	42	43
Pikkus	mm	460 460 460 460
Laius	mm	420 420 420 420
Kõrgus	mm	970 970 970 970
Öli kogus	l 0,25	0,25 0,35	0,35
Ölisort	Tüüp	15W40	0W40	0W40	0W40
Kindlakstehtud väärtused EN 60335-2-79 kohaselt
Labakäsi-käsivars vibratsiooniväärtus	m/s^2	2,4 2,4 2,8	2,8
Ebakindlus K	m/s^2	0,7 0,7 0,9	0,9
Helirõhutase	dB(A)	74 74 74 72
Ebakindlus K_pA	dB(A)	3	3	3	3
Helivõimsustase L_WA + Ebakindlus K_WA	dB(A)	90	90	89	88
		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Riigipõhised variandid
Riik		EU EU	EU EU
Elektriühendus
Võrgupinge	V	230 400 400 400
Faas	~	1	3	3	3
Sagedus	Hz	50 50 50 50
Tarbitav võimsus	kW	3,4 4,2 4,2 4,6
Kaitseliik		IPX5	IPX5	IPX5	IPX5
Võrgukaitse (inertne)	A	16 16 16 16
Pikenduskaabel 30 m	mm^2	2,5 2,5 2,5	2,5
Veevõtuühendus
Juurdevoolurõhk (maks.)	MPa	1	1	1	1
Juurdevoolu temperatuur (maks.)	°C	60	60	60	60
Juurdevoolu kogus (min.) l/min 15 15	15 16
Sissevõtu kõrgus (maks.) m 0,5 0,5 0,5 0,5
Seadme võimsusandmed
Standarddüüsi suurus 043 042 040 042
Töörõhk MPa 14 16 17 18
Töö ülerõhk (maks.) MPa 21	24 25,5 27
Juurdevoolu kogus, vesi	l/min	11,5	11,6	11,6	12,5
Kõrgsurvepüstoli tagasilöögijõud N	32,3 34,5	35,5 41,8
Mõõtmed ja kaalud
Tüüpiline töökaal	kg	42	43	36	45
Pikkus	mm	460 460 460 460
Laius	mm	420 420 420 420

HD 7/14-4 M Cage

HD 7/16-4 M Cage

HD 7/17 M Cage

HD 8/18-4 M Cage

Kõrgus mm 970 970 970 970

Õli kogus I 0,35 0,35 0,20 0,35

Ölisort Tüüp 0W40 SAE 90 SAE 90 SAE 90

Kindlakstehtud väärtused EN 60335-2-79 kohaselt

Labakäsi-käsivars vibratsiooniväärtus m/s	^2	2,7	2,4	3,0	2,3
Ebakindlus K m/s	^2	0,8	0,7	0,8	0,7
Heliröhutase	dB(A)	68		70	79	75
Ebakindlus K_pA	dB(A)	3		3	3	3
Helivõimsustase L_WA + Ebakindlus K_WA	dB(A)	84		86	95	92

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

2000/14/EÜ

Kohaldatud määrus(ed)

(EL) 2009/1781

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

HD 6/15 M

Mõõdetud: 87

Garanteeritud: 90

HD 6/16-4 M

Mõõdetud: 87

Garanteeritud: 89

HD 7/12 M Cage

Möödetud: 85

Garanteeritud: 88

HD 7/17 M

Mõõdetud: 92

Garanteeritud: 95

HD 7/14-4 M

Mõõdetud: 81

Garanteeritud: 84

HD 7/16-4 M

Möödetud: 83

Garanteeritud: 86

HD 8/18-4 M

Möödetud: 88

Garanteeritud: 91

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

Dokumentatsioonivolink:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
