KASUTUSJUHEND IVR 35202 Sc Me Kärcher

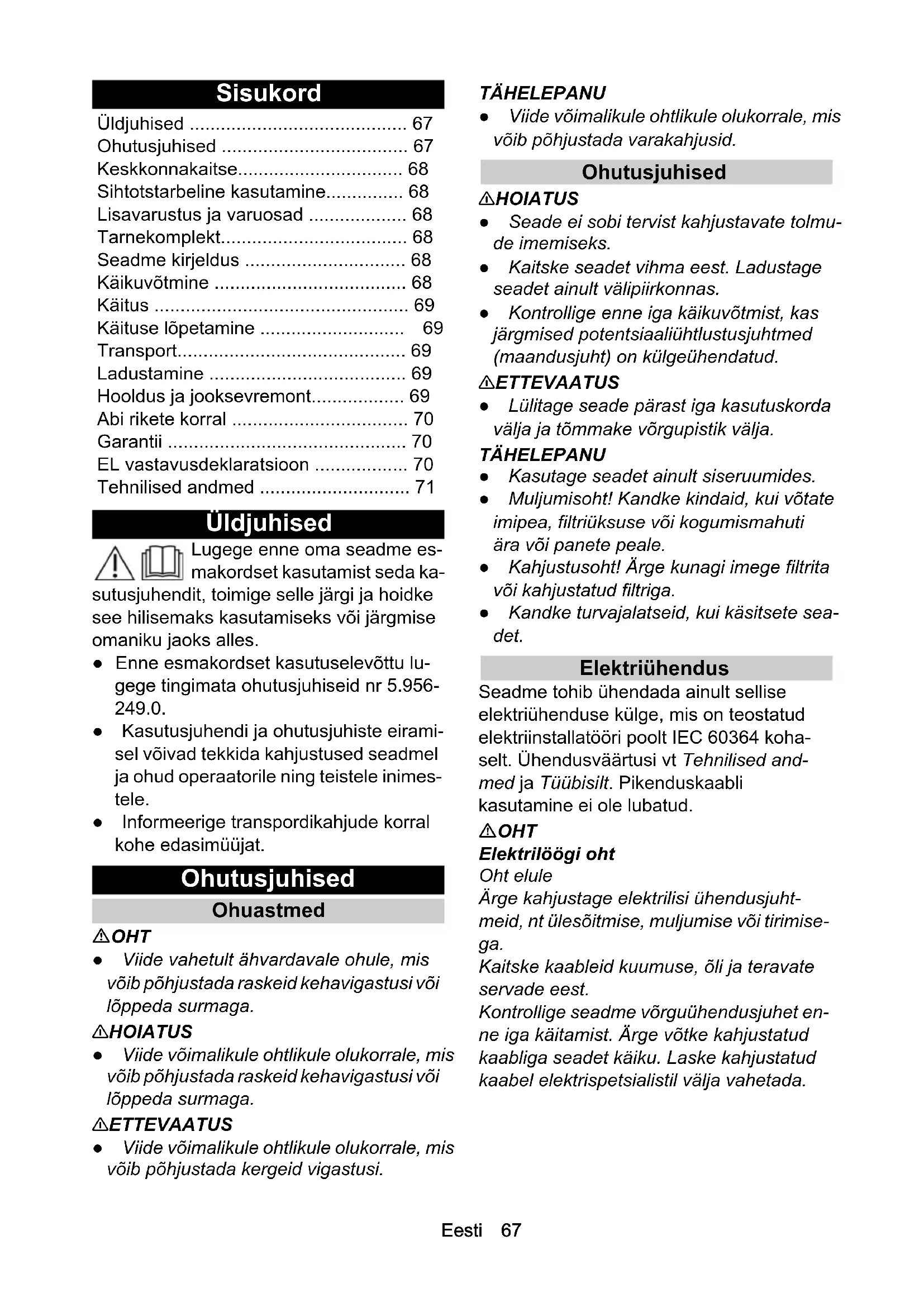

3 x 1,5 Delnummer (EU) 9.979-874.0 Kabellængde m 6,0Eesti 67 Sisukord Üldjuhised Lugege enne oma seadme es- makordset kasutamist seda ka- sutusjuhendit, toimige selle järgi ja hoidke see hilisemaks kasutamiseks või järgmise omaniku jaoks alles. ● Enne esmakordset kasutuselevõttu lu- gege tingimata ohutusjuhiseid nr 5.956-

• ● Kasutusjuhendi ja ohutusjuhiste eirami- sel võivad tekkida kahjustused seadmel ja ohud operaatorile ning teistele inimes- tele. ● Informeerige transpordikahjude korral kohe edasimüüjat. Ohutusjuhised Ohuastmed OHT ● Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga. 몇 HOIATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU ● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid. Ohutusjuhised 몇 HOIATUS ● Seade ei sobi tervist kahjustavate tolmu- de imemiseks. ● Kaitske seadet vihma eest. Ladustage seadet ainult välipiirkonnas. ● Kontrollige enne iga käikuvõtmist, kas järgmised potentsiaaliühtlustusjuhtmed (maandusjuht) on külgeühendatud. 몇 ETTEVAATUS ● Lülitage seade pärast iga kasutuskorda välja ja tõmmake võrgupistik välja. TÄHELEPANU ● Kasutage seadet ainult siseruumides. ● Muljumisoht! Kandke kindaid, kui võtate imipea, filtriüksuse või kogumismahuti ära või panete peale. ● Kahjustusoht! Ärge kunagi imege filtrita või kahjustatud filtriga. ● Kandke turvajalatseid, kui käsitsete sea- det. Elektriühendus Seadme tohib ühendada ainult sellise elektriühenduse külge, mis on teostatud elektriinstallatööri poolt IEC 60364 koha- selt. Ühendusväärtusi vt Tehnilised and- med ja Tüübisilt. Pikenduskaabli kasutamine ei ole lubatud. OHT Elektrilöögi oht Oht elule Ärge kahjustage elektrilisi ühendusjuht- meid, nt ülesõitmise, muljumise või tirimise- ga. Kaitske kaableid kuumuse, õli ja teravate servade eest. Kontrollige seadme võrguühendusjuhet en- ne iga käitamist. Ärge võtke kahjustatud kaabliga seadet käiku. Laske kahjustatud kaabel elektrispetsialistil välja vahetada. Üldjuhised p. 67
• Ohutusjuhised p. 67
• Keskkonnakaitse p. 68
• Sihtotstarbeline kasutamine p. 68
• Lisavarustus ja varuosad p. 68
• Tarnekomplekt p. 68
• Seadme kirjeldus p. 68
• Käikuvõtmine p. 68
• Käitus p. 69
• Käituse lõpetamine p. 69
• Transport p. 69
• Ladustamine p. 69
• Hooldus ja jooksevremont p. 69
• Abi rikete korral p. 70
• Garantii p. 70
• EL vastavusdeklaratsioon p. 70
• Tehnilised andmed Eesti Käitumine hädaolukorras OHT Vigastus- ja kahjustusoht põlevate ma- terjalide imemisel, lühise või muude elektriliste vigade korral Tervist ohustavate gaaside sissehingamise oht, elektrilöögi oht, oht põletuste tõttu. Lülitage hädaolukorras seade välja ja tõm- make võrgupistik välja. Keskkonnakaitse Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkon- nasäästlikult. Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutata- vaid materjale ja sageli koostisosi na- gu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervi- sele ja keskkonnale. Seadme nõuetekoha- seks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga. Juhised koostisainete kohta (REACH) Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH Sihtotstarbeline kasutamine 몇 HOIATUS Tervist kahjustavate tolmude sissehin- gamine Tervisekahjustus Ärge kasutage seadet tervist kahjustavate tolmude sisseimemiseks. TÄHELEPANU Lühis kõrge õhuniiskuse tõttu Seadme kahjustus Kasutage seadet ainult siseruumides. Seade on ette nähtud: ● Mittepõlemisvõimeliste ja mitteplahva- tusohtlike ainete sisseimemiseks ● Tolmude ja jämeda mustuse sisseime- mine ● Tööstuslik kasutamine nt ladustamis- ja tootmisaladel ● Tööstuslikuks kasutamiseks nt hotelli- des, koolides, haiglates, tehastes, kaup- lustes, büroodes ja üüriärides. Iga muud kasutust loetakse asjatundma- tuks. Lisavarustus ja varuosad Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarnekomplekt Lahtipakkimisel kontrollige, kas pakendi si- su on täielik. Transpordikahjustuste korral teavitage oma edasimüüjat. Seadme kirjeldus Jooniseid vt graafika leheküljelt Joonis A 1 Kogumismahuti 2 Kogumismahuti langetamise hoob 3 Imivooliku ühendus 4 Tõukesang 5 Seadmelüliti 6 Võrgukaabel 7 Imipea lukustus 8 Taskufilter 9 Filtripuhastuse käepide 10 Kogumismahuti langetamise hoob 11 Tarvikuhoidik 12 Šassii 13 Seisupiduriga juhtrullid Käikuvõtmine Joonist vt graafika lehekülgedelt p. 7168

1. Pange seade tööpositsiooni.

2. Kui vajalik, kindlustage seade seisupidu-

3. Tehke kindlaks, et imipea on nõueteko-

haselt peale pandud.

4. Pistke imivoolik imivooliku liitmikusse.

5. Pistke soovitud tarvik imivoolikule.Eesti 69

1. Pistke võrgupistik pistikupessa.

2. Lülitage seade seadmelülitist sisse.

Joonis C Lülitil on mitu lülitusastet: 0 Seade on välja lülitatud. 1 Mootor 1 on sisse lülitatud. 2 Mootorid 1 ja 2 on sisse lülitatud. TÄHELEPANU Käitamine ühe mootoriga Ajamimootori kahjustusoht Lülitage lülitusastmeid kiiresti. Käitage seadet alati astmel 2

3. Alustage imemisprotsessi.

Puhastage tolmufilter. Joonist vt graafika lehekülgedelt Märkus Puhastage filtrit regulaarselt, et vältida imi- võimsuse kadu. Joonis D

1. Filtri puhastamiseks liigutage filtri pu-

hastuskäepidet mitu korda edasi-tagasi. Kogumismahuti tühjendamine

1. Lülitage seade välja ja lahutage voolu-

vajutamisega. Joonis E

4. Tõmmake kogumismahuti seadmest

5. Tühjendage kogumismahuti jäätmekäit-

6. Utiliseerige või taaskasutage sisu vasta-

valt seadusesätetele. Märkus Liigutage kogumismahutit ainult selle jook- surullidel. Ärge kasutage selleks kraanat ega nt kahveltõstukit. Imipea äravõtmine Joonist vt graafika lehekülgedelt

1. Lülitage seade välja ja lahutage voolu-

3. Võtke imipea kate ära ja pange kõrvale.

1. Lülitage seade sisse /välja lülitist välja

2. Tühjendage ja puhastage kogumisma-

3. Monteerige tarvik maha ning vajaduse

korral puhastage ja kuivatage. Transport 몇 ETTEVAATUS Kaalu järgimata jätmine Vigastus- ja kahjustusoht Pidage transpordil ja ladustamisel silmas seadme kaalu.

1. Sõidukites transportimisel kindlustage

seade kehtivate direktiivide kohaselt libi- semise ja ümberkukkumise vastu. Ladustamine 몇 ETTEVAATUS Kaalu järgimata jätmine Vigastus- ja kahjustusoht Pidage transpordil ja ladustamisel silmas seadme kaalu.

te ajavahemike järel sobiva vedelikuga ning laske kuivada.

2. Kontrollige kottfiltrit regulaarselt kahjus-

tuste suhtes. Kahjustuse korral asenda- ge kottfilter. Asendage taskufilter uuega Joonis H 1 Poldid 2 Kinnitusrõngas 3 Taskufilter 4 Puhastusseadis

1. Võtke imipea ära.

2. Eemaldage filtriüksus käepidemetest

hoides seadmest ja pöörake see ümber.

3. Eemaldage poldid ja demonteerige pu-

4. Vabastage kinnitusrõnga keermesliide.

5. Eemaldage taskufilter.70 Eesti

6. Asetage uus taskufilter sisse.

Paigaldamisel pidage silmas, et filtriük- susel olev lapats haakub võlli külge. Joonis J

7. Asetage kinnitusrõngas peale ja keera-

8. Asetage puhastusseadis peale ja keera-

ke kinni. Abi rikete korral OHT Vigastusoht Seadme tahtmatu käivitamise oht ja elektri- löögi oht Lülitage enne kõiki seadmel teostatavaid töid seade välja ja tõmmake võrgupistik väl- ja. Laske kõiki kontrollimisi ja töid elektrilistel osadel teostada erialaspetsialistil. Mootor (imiturbiin) ei käivitu Puudub elektripinge Kontrollige pistikupesa ja voolutoite kait- set. Kontrollige seadme võrgukaablit ja võr- gupistikut. Klienditeenindus Kui riket ei saa kõrvaldada, tuleb seade üle kontrollida klienditeenindusel. Garantii Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või tootmisviga. Garantiijuhtumil pöör- duge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditee- ninduse poole. (Aadressi vt tagaküljelt) Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebi- lehe teeninduspiirkonnast "Allalaadimiste" alt. EL vastavusdeklaratsioon Käesolevaga kinnitame, et allpool nimeta- tud toode vastab loetletud direktiivide ja määruste asjaomastele sätetele. Tootel meiega kooskõlastamata muudatuste teos- tamisel kaotab käesolev deklaratsioon keh- tivuse. Toode: Kuivimur Tüüp: 9.986-xxx Direktiivid ja määrused 2006/42/EÜ (+2009/127/EÜ) 2011/65/EL 2014/30/EL Kohaldatud ühtlustatud normid EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69

Nimi ja aadress Dokumentatsioonivolinik: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tel: +49 7171 94888-0 Faks: +49 7171 94888-528 Waldstetten, 2024/07/01 Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tel: +49 7171 94888-0 Faks: +49 7171 94888-528Eesti 71 Tehnilised andmed Õigus tehnilisteks muudatusteks. IVR 35/20-2 Sc Me Elektriühendus Võrgupinge V 220-240 Faas ~ 1 Võrgusagedus Hz 50-60 Kaitseliik IPX4 Kaitseklass I Võimsus W 2000 Võrgukaitse (inertne) A 16 Mõõtmed ja kaalud Tüüpiline töökaal kg 50 Pikkus x laius x kõrgus mm 740 x 580 x 1105 Ümbrustingimused Ümbrustemperatuur °C +40 Seadme võimsusandmed Paagi maht l 35 Õhukogus l/s 2 x 50 Alarõhk kPa (mbar) 22 (220) Imivooliku nimiläbimõõt DN50 Kindlakstehtud väärtused EN 60335-2-69 kohaselt Labakäsi-käsivars vibratsiooniväärtus m/s

dB(A) 2 Võrgukaabel Võrgukaabel H07BQ-F mm
