KASUTUSJUHEND ErgoSpace XXL140 ELECTROLUX

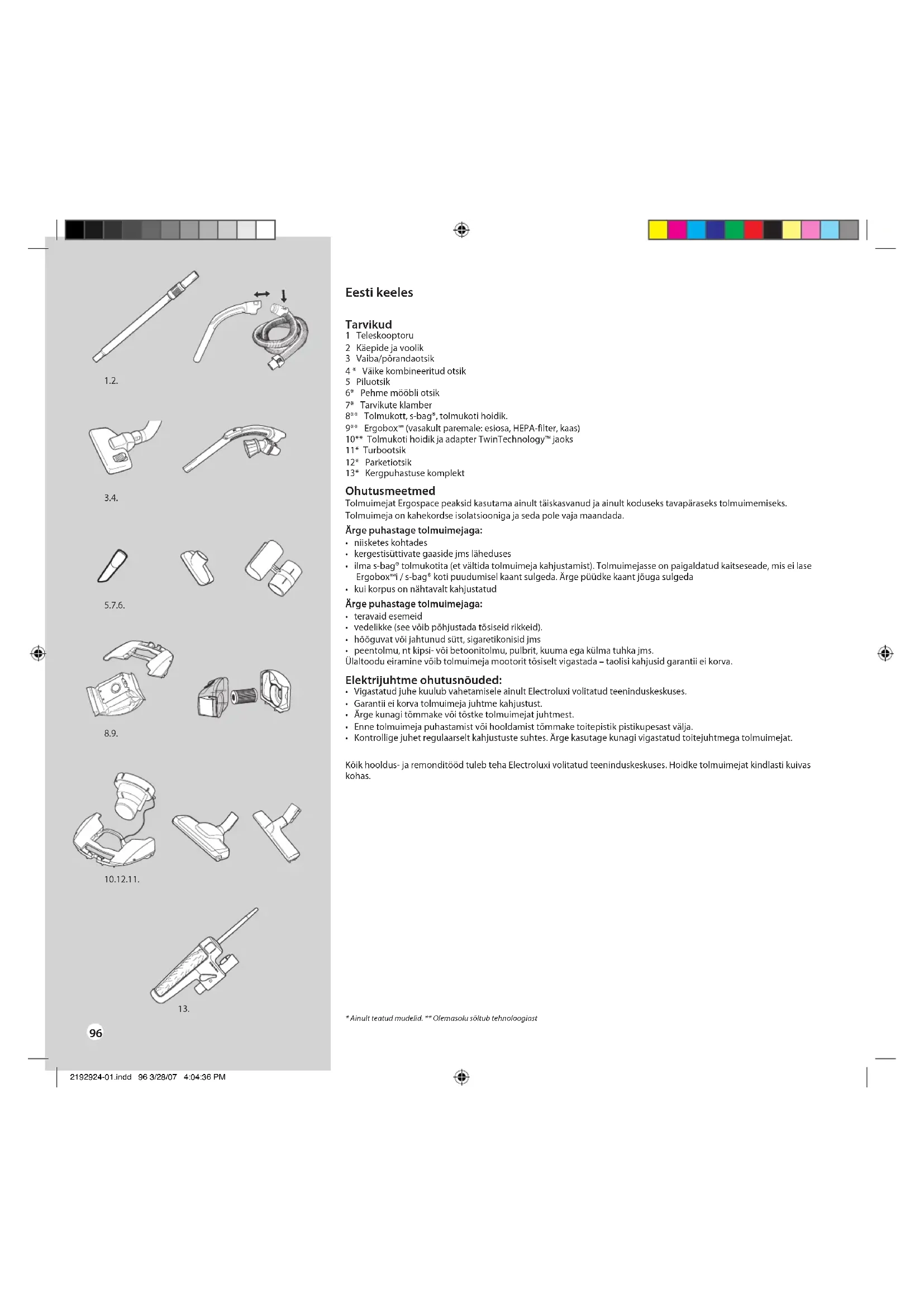

Eesti keeles Tarvikud 1 Teleskooptoru 2 Käepide ja voolik 3 Vaiba/põrandaotsik 4 * Väike kombineeritud otsik 5 Piluotsik 6* Pehme mööbli otsik 7* Tarvikute klamber 8** Tolmukott, s-bag®, tolmukoti hoidik. 9** Ergobox™ (vasakult paremale: esiosa, HEPA-filter, kaas) 10** Tolmukoti hoidik ja adapter TwinTechnology™ jaoks 11* Turbootsik 12* Parketiotsik 13* Kergpuhastuse komplekt Ohutusmeetmed Tolmuimejat Ergospace peaksid kasutama ainult täiskasvanud ja ainult koduseks tavapäraseks tolmuimemiseks. Tolmuimeja on kahekordse isolatsiooniga ja seda pole vaja maandada. Ärge puhastage tolmuimejaga:

• kergestisüttivate gaaside jms läheduses

• ilma s-bag® tolmukotita (et vältida tolmuimeja kahjustamist). Tolmuimejasse on paigaldatud kaitseseade, mis ei lase Ergobox™i / s-bag® koti puudumisel kaant sulgeda. Ärge püüdke kaant jõuga sulgeda

• kui korpus on nähtavalt kahjustatud Ärge puhastage tolmuimejaga:

• vedelikke (see võib põhjustada tõsiseid rikkeid).

• hõõguvat või jahtunud sütt, sigaretikonisid jms

• peentolmu, nt kipsi- või betoonitolmu, pulbrit, kuuma ega külma tuhka jms. Ülaltoodu eiramine võib tolmuimeja mootorit tõsiselt vigastada – taolisi kahjusid garantii ei korva. Elektrijuhtme ohutusnõuded:

• Vigastatud juhe kuulub vahetamisele ainult Electroluxi volitatud teeninduskeskuses.

• Garantii ei korva tolmuimeja juhtme kahjustust.

• Ärge kunagi tõmmake või tõstke tolmuimejat juhtmest.

• Enne tolmuimeja puhastamist või hooldamist tõmmake toitepistik pistikupesast välja.

• Kontrollige juhet regulaarselt kahjustuste suhtes. Ärge kasutage kunagi vigastatud toitejuhtmega tolmuimejat. Kõik hooldus- ja remonditööd tuleb teha Electroluxi volitatud teeninduskeskuses. Hoidke tolmuimejat kindlasti kuivas kohas.

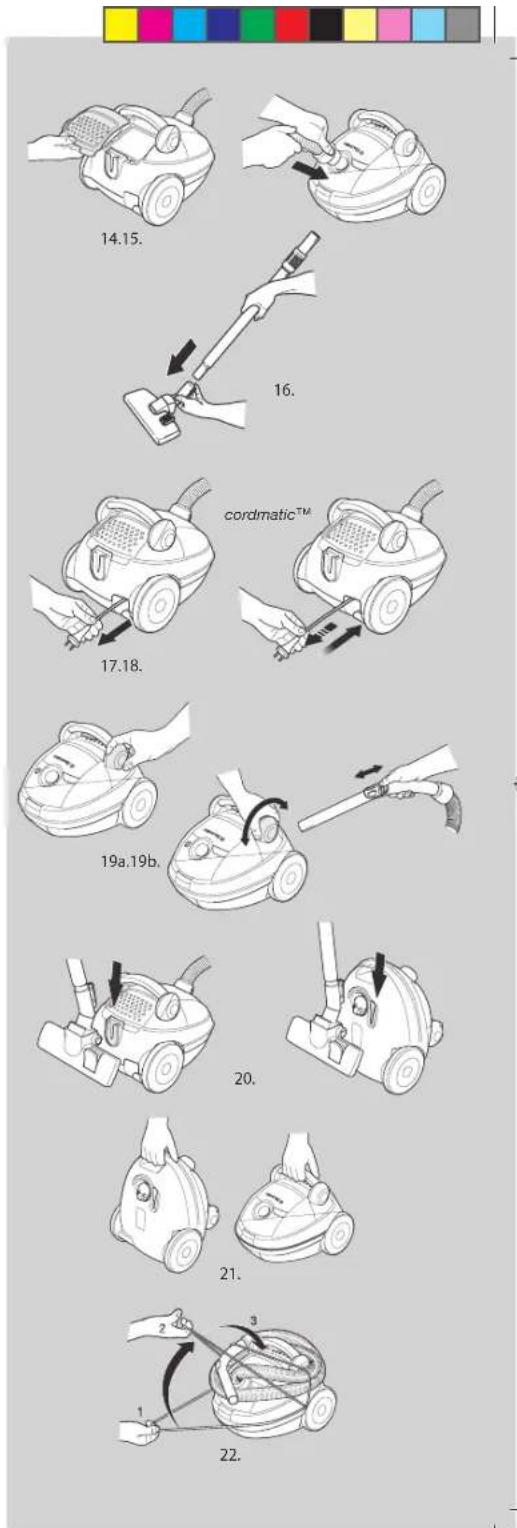

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 96 3/28/07 4:04:36 PM97 Eesti keeles Enne töö alustamist Avage tolmuimeja esikaas ning veenduge, et tolmukott, s-bag® / Ergobox™ ja mootori- ning mikrofilter** on paigas. (Vt ka jaotist „Filtrite väljavahetamine".) 14* Avage tolmuimeja tagakaas* ja kontrollige, kas väljuva õhu filter* on paigas. 15 Ühendage voolik, nii et lukusti klõpsab paika (vooliku lahtiühendamiseks vajutage lukustile). (2). Ühendage voolik käepidemega, kuni lukusti klõpsuga paika (vooliku lahutamiseks vajutage lukusteid) läheb. 16 Kinnitage pikendustorud* või teleskooptoru* vooliku käepideme ja otsiku külge, surudes neid kergelt pöörates kokku. (Lahutamiseks pöörake ja tõmmake lahti.) 17 Tõmmake elektrijuhe välja ning torgake pistik pistikupessa. Tolmuimejal on isekeriv juhtmepool. Pärast väljatõmbamist jääb juhe välja. 18 Juhtme tagasikerimiseks tõmmake seda korraks järsult ja seejärel vabastage. Juhe keritakse automaatselt sisse. 19a SISSE/VÄLJA (ON/OFF) kontroll: Vajutage tolmuimeja käivitamiseks üks kord nuppu SISSE/VÄLJA (ON/OFF). Selle väljalülitamiseks vajutage veel üks kord sama nuppu. 19b Võimsuse reguleerimine: Pöörake võimsusregulaatorit „max“ asendi suunas, et suurendada imemisvõimsust. Pöörake võimsusregulaatorit „min“ asendi suunas, et vähendada imemisvõimsust. Täiendav imemisvõimsuse reguleerimine: kasutage imemisvõimsuse regulaatorit vooliku käepidemel. 20 Mugavad seisuasendid (selga säästev funktsioon), kui teete koristamises pausi või jätate tolmuimeja uue kasutuskorra ootel seisma. 21 Võite tolmuimejat edasi liigutada ka seadme peal või esiosa allservas oleva käepideme abil. 22* Kui jätate tolmuimeja mõneks ajaks kasutuseta seisma, ärge voolikut eemaldage. Tõmmake elastne põrkejuhe välja ja mähkige see ümber vooliku. cordmatic™

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 97 2/13/07 4:40:14 PM98 Eesti keeles Parima tulemuse tagamiseks. 23 Komplekti kuuluvad tarvikud* Pehme mööbli otsik ja nurgaotsik asuvad volditava kaane all. Kasutage otsikuid järgnevalt: Vaibad: kasutage vaiba-/põrandaotsiku hooba* asendis (40). Väikeste vaipade korral vähendage imemisjõudu. Kõva kattega põrandad: kasutage vaiba-/põrandaotsiku hooba* asendis (41). Puitpõrandad: kasutage parketiotsikut* (12). Pehme mööbel: kardinad, kerged kangad jne: kasutage väikese kombineeritud otsiku* (4b) pehme mööbli poolt või pehme mööbli otsikut (6). Vajadusel vähendage imemisvõimsust. Raamid, raamaturiiulid jne: kasutage väikese kombineeritud otsiku* (4a) harjastega poolt või kergpuhastuse komplekti* (13) Pilud, nurgad jne: kasutage piluotsikut (5). Turbootsiku kasutamine* (11) Märkus. Ärge kasutage turbootsikut loomanahast, pikkade narmaste või enam kui 15 mm paksuse karvkattega vaipade puhul. Vaiba kahjustamise vältimiseks ärge hoidke otsikut harja pöörlemise ajal ühe koha peal. Ärge vedage otsikut üle elektrijuhtmete ning lülitage tolmuimeja pärast kasutamist kohe välja. 24 Viimane aeg tolmumahuti / s-bag® tolmukoti **välja vahetamiseks / **tü hjendamiseks on siis, kui indikaatoraknake on üleni punane. Vaadake indikaatorit, kui otsik on üles tõstetud.

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 98 2/13/07 4:40:14 PM99

Eesti keeles ** Tolmukoti vahetamine, s-bag® 25 Avage esikaas ja tõstke vahetükk üles, hoides kinni tolmukotist s-bag®. 26 Tõmmake papposast ja eemaldage tolmukott s-bag® vahetükist. See suleb s-bag® tolmukoti automaatselt ning takistab tolmul väljumist. 27 Paigaldage uus tolmukott s-bag®, lükake koti papist osa lõpuni vahetüki süvendisse. 28 Pange vahetükk tolmukoti süvendisse tagasi ja sulgege kate. Märkus. Vahetage tolmukott s-bag® välja isegi siis, kui ta ei ole täis (see võib olla ummistunud). Samuti vahetage välja pärast pulbritaolise vaibapuhastusvahendi sisseimemist. Kasutage kindlasti originaal-tolmukotte s-bag® Classic, s-bag® Clinic Anti- Allergy, s-bag® Classic long performance või s-bag® Anti-odour.

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 99 2/13/07 4:40:15 PM100 Eesti keeles Tolmukasseti ** Ergobox™ tühjendamine Mida sagedamini tühjendate tolmukassetti Ergobox™, seda harvemini ummistub filter. 29 Haarake tolmukassetist Ergobox™ ja tõstke see seadmest välja (vt joonist). 30 Pöörake Ergobox™ läbipaistva poolega allapoole ning tõmmake metallist kinnituse eemaldamiseks kollast lukustit. 31 Eemaldage ettevaatlikult kaas (tagaosa) ning raputage sellesse kogunenud tolm v älja. 32 Tühjendage läbipaistev osa (esiosa). Tolmukasseti Ergobox™ puhastamine Kui olete esi- ja tagaosa teineteisest eemaldanud ning HEPA-filtri välja võtnud, peske Ergobox™i kas kraani või duši all. Võite pesta ka nõudepesumasinas. Pesuainete toimel võib Ergobox™ muutuda läbipaistmatuks, kuid see ei mõjuta tolmukasseti Ergobox™ tõhusust. Enne tolmukasseti Ergobox™ tagasipanekut veenduge, et see oleks täiesti kuiv. Pestava HEPA-filtri puhastamine Pange tolmukassetti Ergobox™ alati täiesti kuiv ja puhas filter. HEPA-filtrit on soovitatav pesta iga kord, kui tühjendatakse Ergobox™i. 33 Keerake pestavat HEPA-filtrit vastupäeva ning tõmmake see välja. Peske filtrit kraani all harjaga või pesumasinas (temperatuuril kuni 60°). Laske filtril enne tagasipanekut kuivada. Ergobox™i kohaleasetamine Veenduge, et Ergobox™ ja filtrid oleksid kuivad. Kontrollige, kas mootorifilter on paigaldatud. (Vt ka jaotist „Filtrite väljavahetamine".) Kontrollige, kas pestav HEPA-filter on paigaldatud. (Vt ka jaotist „Filtrite väljavahetamine".) 34 Kinnitage esi- ja tagaosa omavahel kolme kinnitushaagiga. Sulgege lukusti, hoides metallist kinnitust paigal. 35 Asetage Ergobox™ tolmuimejasse.

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 100 2/13/07 4:40:15 PM101 Eesti keeles ** TwinTechnology™ kasutamine Tolmukasseti Ergobox™ asendamine tolmukotiga

1. Avage esikaas ja eemaldage (tõstke välja) Ergobox™ tolmuimejast. ( 29)

2. Asetage vahetükk tolmuimejasse, hoides tolmukotist s-bagTM (10). (28)

3. Asetage adapter (10) (seotud) vahetükki esikaane tihendil vastavalt näidatud suunale ja sulgege kate.

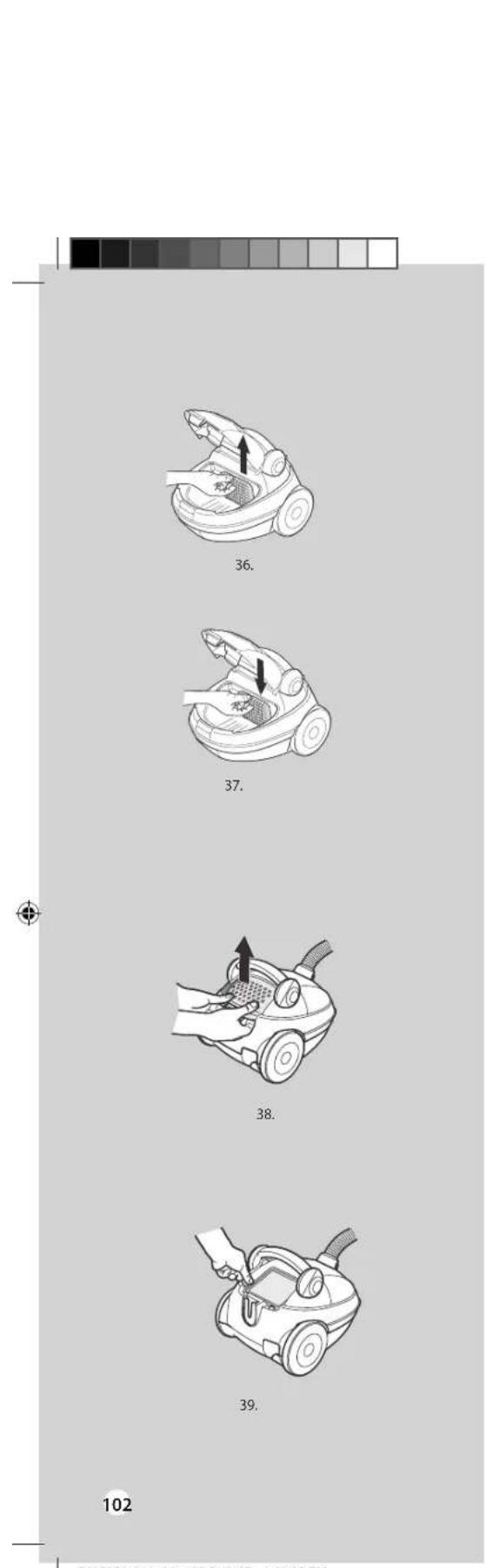

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 101 2/13/07 4:40:15 PM102 Eesti keeles Filtrite vahetamine Filtrite sagedasemal väljavahetamisel on tolmuimeja töö tõhusam. Tavapärases kodumajapidamises kasutamisel tuleb filtrid vahetada välja umbes iga 3 kolme aasta järel. Ärge kunagi kasutage filtri(te)ta tolmuimejat. – Väljuva õhu filtrita mudelite puhul tuleb kasutada kombineeritud filtrit (mikrofilter + mootorifilter, tootekood EF 74). Avage esikaas ja tõstke **vahetükk üles, hoides kinni tolmukotist s-bag® (25). / **Haarake tolmukassetist Ergobox™ ja tõstke see välja (29) 36 Tõmmake filtrihoidikut ülespoole, kuni see tuleb süvendist välja. Tõmmake vana filter ettevaatlikult hoidikust välja ja pange uus filter asemele. 37 Paigaldage uue filtriga hoidik tagasi. **Paigaldage vahet ükk, hoides tolmukotist s-bag® (28) / **Pange Ergobox™ tagasi tolmuimejasse (35) ning siis sulgege kaas. – Väljuva õhu filtriga mudeli puhul järgige juhiseid (**25 / **29; 36) ning vahetage vana mootorifilter uue vastu. Seejärel järgige juhiseid (37; **28 / **35) Väljalaskefiltri vahetamine* Väljalaskefiltreid on kolme tüüpi:

• pestav Hepa H12 (tootekood EF H12W) Filtrid tuleb alati uute vastu vahetada. Kui pole märgitud vastupidist, ei saa filtreid pesta. 38 Asetage pöidlad kaane alumisele servale ja kaane avamiseks tõmmake käepidet nimetissõrme või keskmise sõrmega tagasi ja siis ülespoole. 39 Võtke filter välja. Paigaldage uus filter ja sulgege kaas (vt joonist).

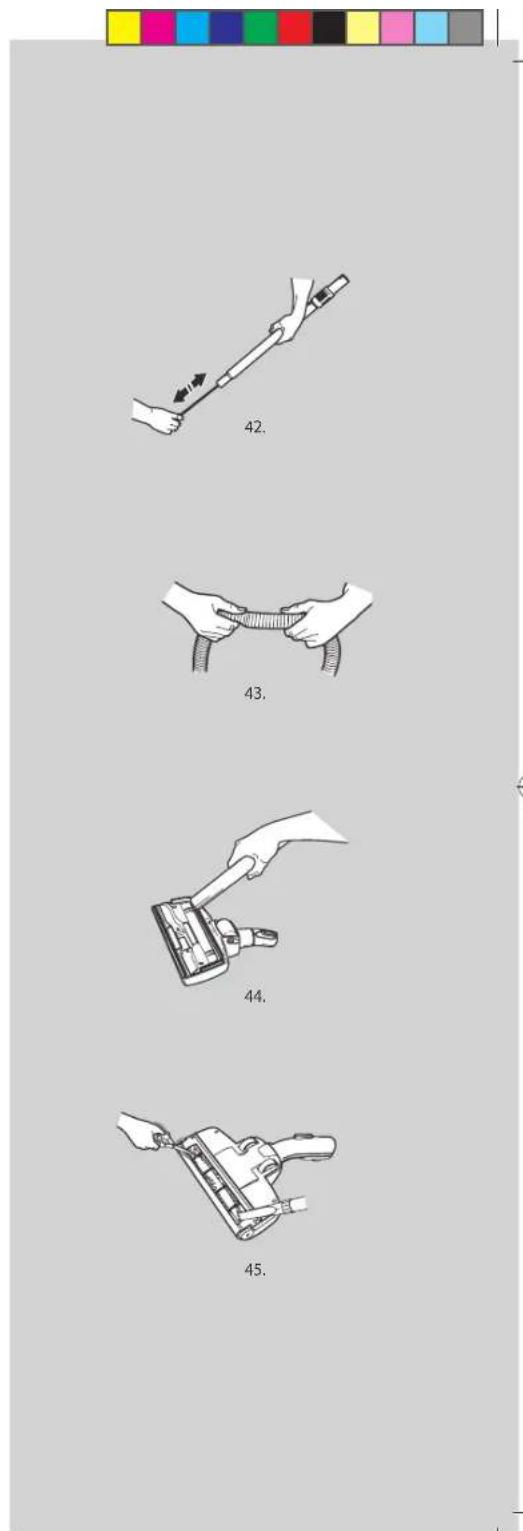

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 102 2/13/07 4:40:16 PM103 Eesti keeles Vooliku ja otsiku puhastamine Tolmuimeja lülitub automaatselt välja, kui otsik, toru, voolik või filtrid ja s-bag® tolmukott on ummistunud. Sellisel juhul tõmmake toitepistik pistikupesast välja ja laske seadmel 20–30 minutit jahtuda. Eemaldage ummistus ja/või vahetage filtrid ja s-bag® tolmukott välja ning lülitage tolmuimeja taas sisse. Torud ja voolikud (42) Torude ja vooliku puhastamiseks kasutage puhastusriba vms. (2) Vooliku puhastamiseks saab vooliku käepideme voolikust lahutada. (43) Voolikus oleva ummistuse eemaldamiseks võite seda ka pigistada. Olge ettevaatlik, kui ummistus on põhjustatud voolikusse sattunud klaasist või nõeltest. Märkus. Garantii ei hüvita purunenud voolikut, kui see purunes puhastamisel. Põrandaotsiku puhastamine (44) Imemisvõimsuse säilitamiseks tuleb vaiba-/põrandaotsikut tihti puhastada. Kõige lihtsam on seda puhastada vooliku käepideme abil. Turbootsiku puhastamine* (45) Lahutage otsik tolmuimeja voolikust ning eemaldage kääridega takerdunud karvad jms. Puhastage otsik vooliku käepideme abil.

• Ainult teatud mudelid. ** Olemasolu sõltub tehnoloogiast 2192924-01.indd 103 2/13/07 4:40:16 PM104 Eesti keeles Veaotsing Tolmuimeja ei käivitu

• Veenduge, et toitejuhe on vooluvõrku ühendatud.

• Veenduge, et pistik ja toitejuhe on terved.

• Veenduge, et kaitsmed ei ole läbi põlenud. Tolmuimeja jääb seisma

• Kontrollige, kas s-bag® tolmukott on täis. Kui nii, siis asendage see uuega.

• Kas otsik, toru või voolik on ummistunud?
