SSW 18 LTX 1750 BL - Kruvikeeraja METABO - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta kruvikeeraja
Bränd	Metabo
Mudel	SSW 18 LTX 1750 BL
Nimipinge	18 V
Aku tüüp	Li-Ion, ühilduv CAS (Cordless Alliance System)
Tühikäigu kiirus (1. käik)	0 - 350 p/min
Tühikäigu kiirus (2. käik)	0 - 1750 p/min
Max pöördemoment (pehme/poldi)	50 Nm / 80 Nm
Pöördemomendi reguleerimine	20 asendit + puurimine
Padrun	Isekinnituv padrun 13 mm (Quick)
Mootor	Harjadeta (Brushless)
Mootoripidur	Jah
LED-valgustus	Jah
Kaal (ilma akuta)	1,0 kg
Pikkus	170 mm
Kõrgus	210 mm
Kruvimisvõime (puidukruvid)	Kuni 8 mm
Müratase (LpA)	72 dB(A)
Vibratsioonitase (puurimine)	< 2,5 m/s²
Laadijate ühilduvus	ASC, SC seeria (vt juhendit)
Hooldus ja puhastus	Puhastage kuiva lapiga; ärge kasutage abrasiivseid tooteid. Kontrollige regulaarselt ventilatsiooniavade puhtust.
Ohutus	Kahekiiruseline päästik, võlli blokeering, ülekoormuskaitse
Varuosad ja remonditavus	Varuosad saadaval Metabo võrgustiku kaudu; remont volitatud spetsialisti poolt
Garantii	3 aastat (vastavalt tingimustele)

Korduma kippuvad küsimused - SSW 18 LTX 1750 BL METABO

Millist akut kasutada Metabo SSW 18 LTX 1750 BL-ga?

Kasutage ühilduvaid Li-Ion CAS (Cordless Alliance System) 18 V akusid, nagu Metabo PowerXchange seeriad.

Kas ma saan kasutada 14,4 V akut?

Ei, kruvikeeraja on ette nähtud 18 V pingele. Madalama pingega aku kasutamine võib seadet kahjustada.

Kuidas kiirust vahetada?

Kruvikeerajal on kaks kiirust: 1. (0-350 p/min) täpseks kruvimiseks, 2. (0-1750 p/min) kiireks tööks. Valige kiirus ülaosas asuva lüliti abil.

Kas padrun on võtmeta?

Jah, see on varustatud isekinnituva Quick padruniga 13 mm, mis võimaldab otsikuid kiiresti vahetada ilma tööriistata.

Mis vahe on harjadega mudeliga?

Brushless mootor pakub paremat energiatõhusust, pikemat eluiga ja vajab vähem hooldust kui harjadega mootorid.

Kas kruvikeerajal on mootoripidur?

Jah, mootoripidur peatab padruni kohe, kui vabastate päästiku, tagades suurema ohutuse ja täpsuse.

Kuidas kruvikeerajat puhastada?

Puhastage korpust kuiva lapiga pärast kasutamist. Ärge kasutage vett ega agressiivseid aineid. Veenduge, et ventilatsiooniavad ei oleks ummistunud.

Kust leida varuosasid?

Varuosad on saadaval volitatud Metabo edasimüüjate kaudu või müügijärgse teeninduse kaudu. Vaadake aadresse veebisaidilt metabo.com.

Kui kaua aku laeb?

Laadimisaeg sõltub laadijast ja aku mahutavusest. ASC 55 laadijaga laeb 4,0 Ah aku umbes 30 minutiga.

Kas kruvikeeraja sobib puurimiseks?

Jah, see suudab puurida puitu, metalli ja plasti, kasutades pöördemomendi reguleerimist puurimise asendis. Kasutage kuuskantvarrega puure või padruni kaudu.

KASUTUSJUHEND SSW 18 LTX 1750 BL METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

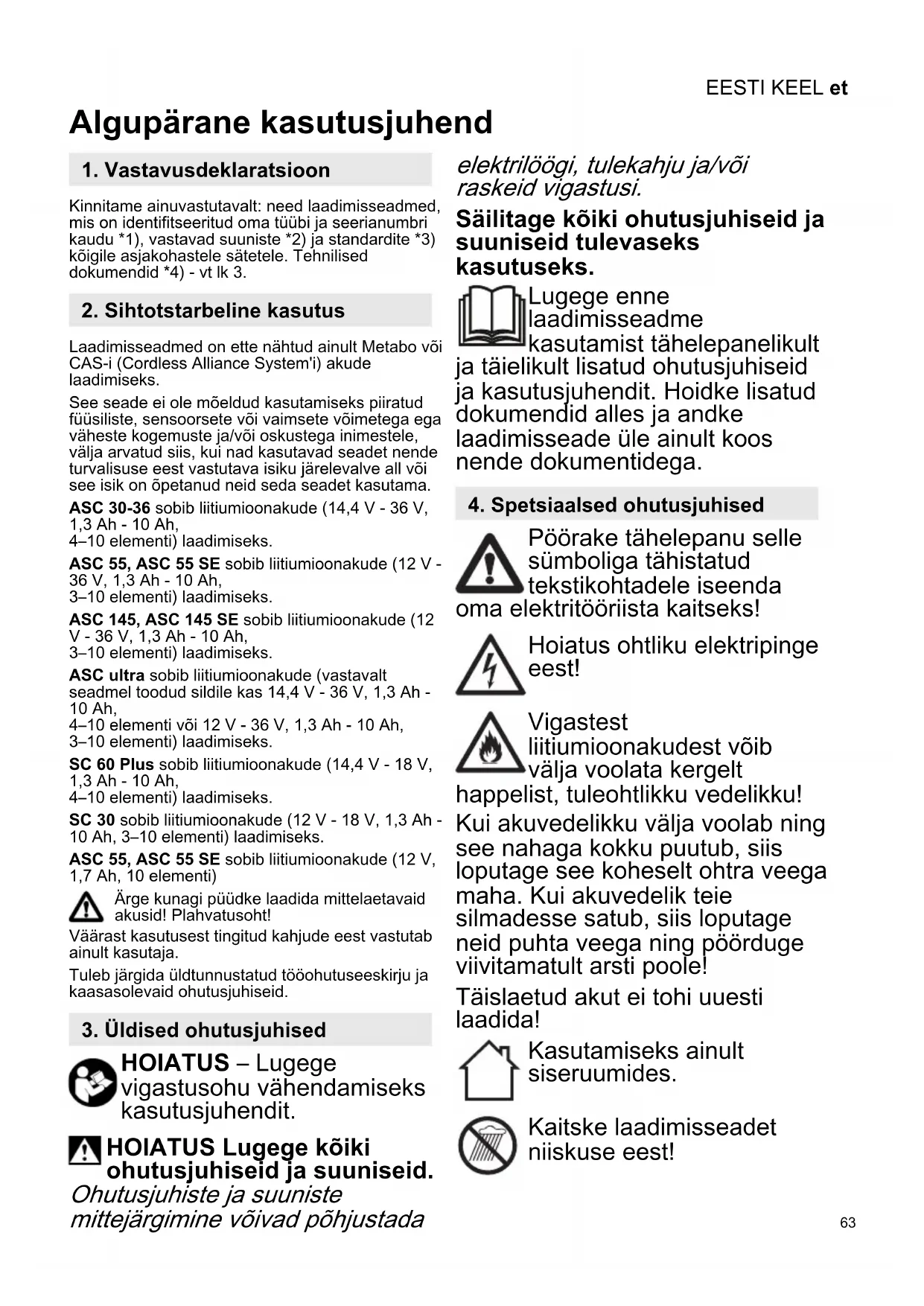

Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC ultra sobib liitiumioonakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4–10 elementi või 12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

SC 60 Plus sobib liitiumioonakude (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4–10 elementi) laadimiseks.

SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)

Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada

elektrilöögi, tulekahju ja/või raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tähelepanelikult ikult lisatud ohutusjuhiseid utusjuhendit. Hoidke lisatud endid alles ja andke isseade üle ainult koos dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda lektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest võib välja voolata kergelt list, tuleohtlikku vedelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELet

Ärge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.

Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi vöi lühise oht!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.

Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Ühendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lükake aku täielikult, st kuni piirikuni lükandalusele (2).

Töönäidik vilgub (3).

Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja võtta ja seejärel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.

Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Võtke aku kohe laadimisseadmest välja.
• Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.

9. Remont

Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.

Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.

Ainult EÜ-riikide puhul: ärge visake elektri-tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning siseriik-likesse öigusaktidesse ülevötmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

I_c = laadimisvool

t = laadimisaeg

1) sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.

Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

Seade kaitseklassiga II

\~ Vahelduvvool
