Tipo de producto	Atornillador inalámbrico
Marca	Metabo
Modelo	SSW 18 LTX 1750 BL
Tensión nominal	18 V
Tipo de batería	Li-Ion, compatible CAS (Cordless Alliance System)
Velocidad sin carga (1ª velocidad)	0 - 350 rpm
Velocidad sin carga (2ª velocidad)	0 - 1750 rpm
Par máx. (blando/tornillo)	50 Nm / 80 Nm
Ajuste de par	20 posiciones + taladro
Portabrocas	Portabrocas de apriete rápido 13 mm (Quick)
Motor	Sin escobillas (Brushless)
Freno del motor	Sí
Iluminación LED	Sí
Peso (sin batería)	1,0 kg
Longitud	170 mm
Altura	210 mm
Capacidad de atornillado (tornillos para madera)	Hasta 8 mm
Nivel sonoro (LpA)	72 dB(A)
Nivel de vibraciones (taladrado)	< 2,5 m/s²
Compatibilidad de cargadores	ASC, serie SC (ver manual)
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos abrasivos. Verificar regularmente la limpieza de las ranuras de ventilación.
Seguridad	Gatillo de dos velocidades, bloqueo del eje, protección contra sobrecargas
Piezas de repuesto y reparabilidad	Piezas disponibles a través de la red Metabo; reparación por profesional autorizado
Garantía	3 años (según condiciones)

Preguntas frecuentes - SSW 18 LTX 1750 BL METABO

¿Qué batería usar con la Metabo SSW 18 LTX 1750 BL?

Use baterías Li-Ion CAS (Cordless Alliance System) de 18 V compatibles, como las series Metabo PowerXchange.

¿Puedo usar una batería de 14,4 V?

No, el atornillador está diseñado para una tensión 18 V. El uso de una batería de menor tensión puede dañar el aparato.

¿Cómo cambiar la velocidad?

El atornillador dispone de dos velocidades: 1ª (0-350 rpm) para atornillado de precisión, 2ª (0-1750 rpm) para trabajos rápidos. Seleccione la velocidad mediante el selector en la parte superior.

¿El portabrocas es sin llave?

Sí, está equipado con un portabrocas de apriete rápido Quick de 13 mm, que permite un cambio rápido de las puntas sin herramienta.

¿Cuál es la diferencia con un modelo con escobillas?

El motor brushless ofrece una mejor eficiencia energética, una vida útil más larga y requiere menos mantenimiento que los motores con escobillas.

¿El atornillador tiene freno del motor?

Sí, el freno del motor detiene inmediatamente el portabrocas en cuanto suelta el gatillo, para mayor seguridad y precisión.

¿Cómo limpiar el atornillador?

Limpie la carcasa con un paño seco después del uso. No use agua ni productos agresivos. Asegúrese de que las ranuras de ventilación no estén obstruidas.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto están disponibles en los distribuidores autorizados Metabo o a través del servicio postventa. Consulte el sitio web metabo.com para las direcciones.

¿Cuál es la duración de carga de la batería?

La duración de carga depende del cargador y de la capacidad de la batería. Con un cargador ASC 55, una batería de 4,0 Ah se carga en aproximadamente 30 minutos.

¿El atornillador es adecuado para taladrar?

Sí, puede taladrar en madera, metal y plástico gracias al ajuste de par en posición taladro. Use brocas con vástago hexagonal o a través del portabrocas.

MANUAL DE USUARIO SSW 18 LTX 1750 BL METABO

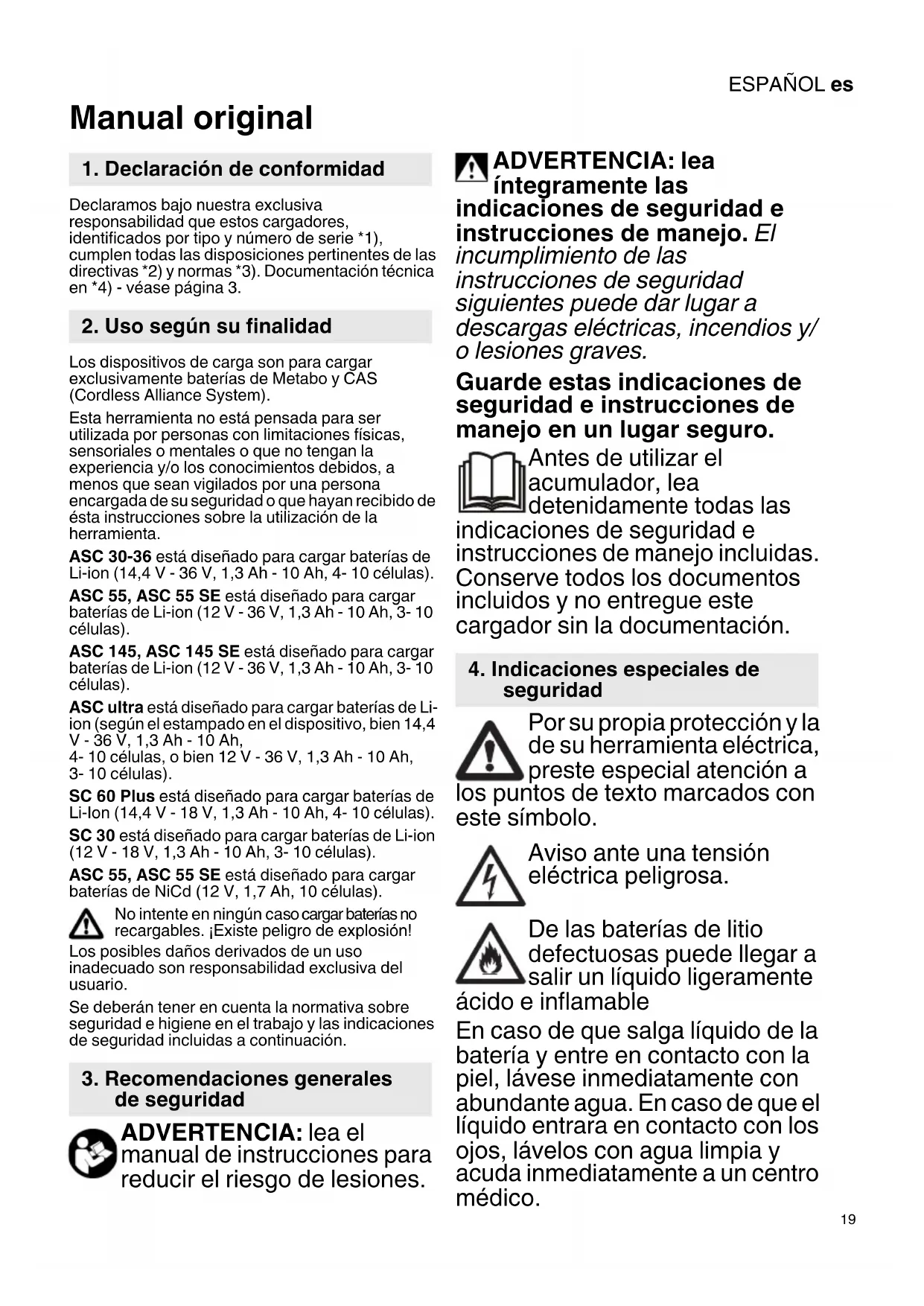

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que estos cargadores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3.

2. Uso según su finalidad

Los dispositivos de carga son para cargar exclusivamente baterías de Metabo y CAS (Cordless Alliance System).

Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.

ASC 30-36 está diseñado para cargar baterías de Li-ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 células).

ASC 55, ASC 55 SE está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 células).

ASC 145, ASC 145 SE está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 células).

ASC ultra está diseñado para cargar baterías de Li-ion (según el estampado en el dispositivo, bien 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 células, o bien 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 células).

SC 60 Plus está diseñado para cargar baterías de Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 células).

SC 30 está diseñado para cargar baterías de Li-ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 células).

ASC 55, ASC 55 SE está diseñado para cargar baterías de NiCd (12 V, 1,7 Ah, 10 células).

No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión!

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Se deberán tener en cuenta la normativa sobre seguridad e higiene en el trabajo y las indicaciones de seguridad incluidas a continuación.

3. Recomendaciones generales de seguridad

ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de lesiones.

ADVERTENCIA: lea íntegramente las

indicaciones de seguridad e instrucciones de manejo. El

incumplimiento de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/ o lesiones graves.

Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro.

Antes de utilizar el acumulador, lea detenidamente todas las indicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documentos incluidos y no entregue este cargador sin la documentación.

4. Indicaciones especiales de seguridad

Por su propia protección y la de su herramienta eléctrica, preste especial atención antos de texto marcados con ímbolo.

Aviso ante una tensión eléctrica peligrosa.

De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente e inflamable

En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

ESPAÑOLes

No recargue un acumulador completamente cargado.

Únicamente para uso en interiores.

Mantenga el cargador alejado de la humedad.

Bajo ningún concepto está permitido que los niños utilicen el aparato.

Vigile a los niños para asegurarse de que no juegan con el aparato.

Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.

Guarde el cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego, desconecte inmediatamente el cargador de la red eléctrica.

No sitúe ningún objeto en la rejilla de ventilación del cargador, existe peligro de sufrir una descarga eléctrica o un cortocircuito.

No utilice acumuladores defectuosos.

No cargar baterías con cargadores AIR COOLED en áreas con alta carga de polvo metálico.

5. Descripción general

Véase la página 2. Las figuras son ilustrativas para todos los aparatos.

1 Acumulador (no incluido en el volumen de suministro)
2 Asiento deslizable
3 Indicador de servicio
4 Indicador de aviso

6. Puesta en servicio

Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación coinciden con los datos de la red eléctrica. Dispositivos como este, que generan corriente continua, podrían influir sobre los interruptores de protección diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexión máxima de 30 mA.

Antes de poner en marcha el cargador, asegúrese de que las rejillas de ventilación no estén cubiertas. La distancia mínima a otros objetos debe ser superior a 5 cm.

6.1 Autoverificación

Enchufe el cable al enchufe de red.

El indicador de aviso (4) y el indicador de servicio (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporado funciona durante aprox. 5 segundos.

7. Uso

7.1 Carga del acumulador

Deslizar el acumulador completamente, hasta el tope, sobre el asiento corredizo (2).

El indicador de servicio (3) parpadea.

Advertencia: para que los acumuladores de Li-Ion puedan indicar su estado de carga, retire primero la batería del cargador y, a continuación, pulse la tecla del acumulador.

7.2 Carga de compensación

Cuando la batería termina de cargarse, el cargador pasa automáticamente al estado de carga de compensación.

El acumulador puede permanecer en el cargador y estar así siempre listo para el funcionamiento.

El indicador de servicio (3) está encendido continuamente.

8. Fallo

8.1 El indicador de aviso (4) se ilumina de forma continua

El acumulador no se carga. La temperatura es demasiado alta o baja. Si la temperatura de la batería está entre 0 °C y 50 °C, el proceso de carga comenzará automáticamente.

8.2 El indicador de aviso (4) parpadea

- Acumulador defectuoso. Extraiga el acumulador del cargador inmediatamente.

- El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capítulo 7.1.

9. Reparación

Todas las reparaciones en el cargador deberán llevarse a cabo exclusivamente por técnicos especialistas.

En caso de que el cable de alimentación de red de este aparato esté dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario.

En caso de tener cargadores de Metabo que necesiten ser reparados, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

10. Protección del medio ambiente

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados.

Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE

sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.

11. Datos técnicos

Véase la página 3.

U = Margen de tensiones del acumulador

C = Capacidad del acumulador

I_C = Corriente de carga,

t = tiempo de carga 1) Los tiempos de carga reales pu

¹⁾ Los tiempos de carga reales pueden ser diferentes de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador.

Temperatura ambiental recomendada durante el almacenamiento: de 0 °C a 40 °C

Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

Aparato con categoría de protección II

\~ Corriente alterna
