KASUTUSJUHEND SJGC480VBK SHARP

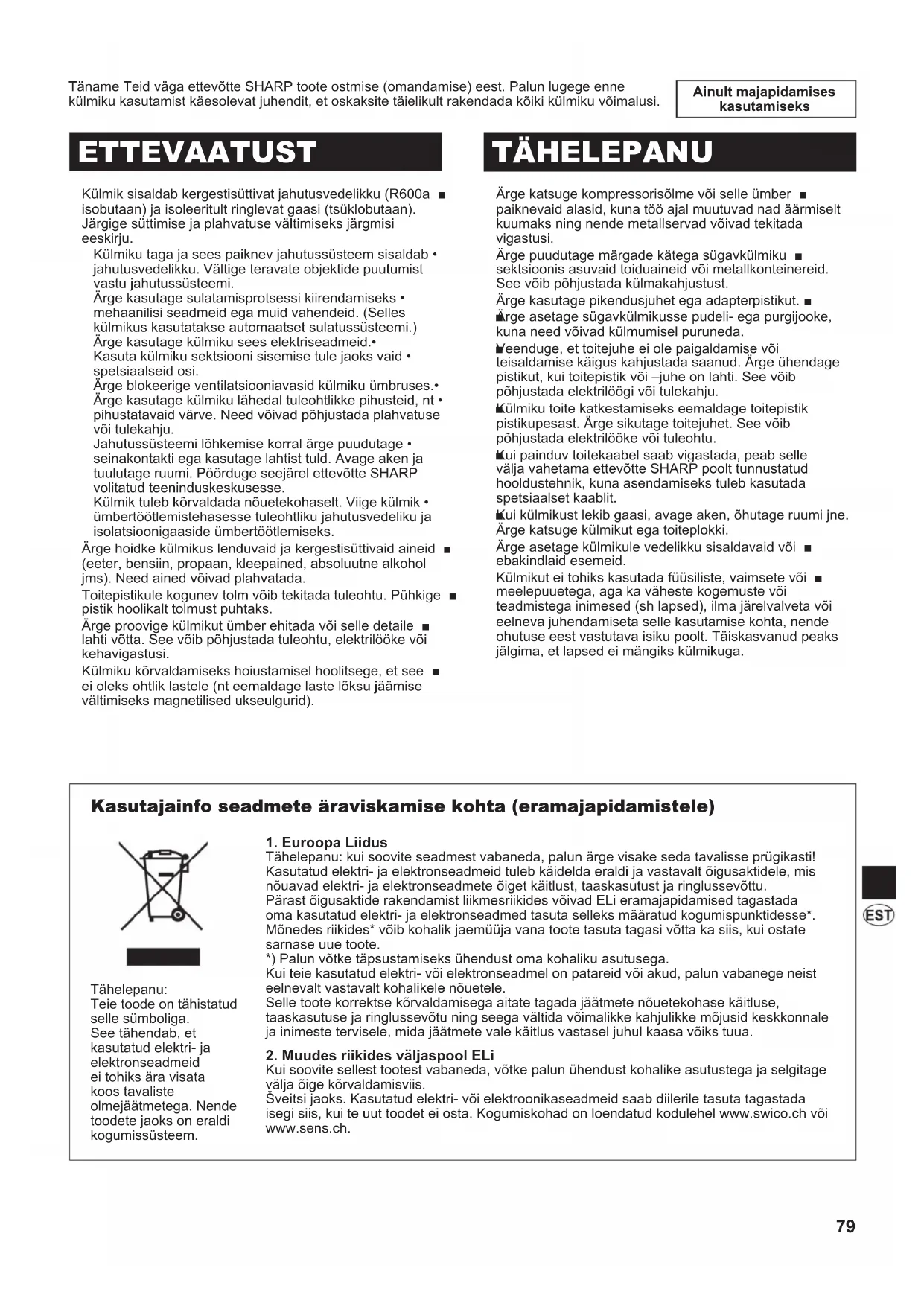

(B191)-East.indb 5 2011/03/14 17:00:2579 Ainult majapidamises kasutamiseks Täname Teid väga ettevõtte SHARP toote ostmise (omandamise) eest. Palun lugege enne külmiku kasutamist käesolevat juhendit, et oskaksite täielikult rakendada kõiki külmiku võimalusi. Külmik sisaldab kergestisüttivat jahutusvedelikku (R600a ■ isobutaan) ja isoleeritult ringlevat gaasi (tsüklobutaan). Järgige süttimise ja plahvatuse vältimiseks järgmisi eeskirju. Külmiku taga ja sees paiknev jahutussüsteem sisaldab • jahutusvedelikku. Vältige teravate objektide puutumist vastu jahutussüsteemi. Ärge kasutage sulatamisprotsessi kiirendamiseks • mehaanilisi seadmeid ega muid vahendeid. (Selles külmikus kasutatakse automaatset sulatussüsteemi.) Ärge kasutage külmiku sees elektriseadmeid.• Kasuta külmiku sektsiooni sisemise tule jaoks vaid • spetsiaalseid osi. Ärge blokeerige ventilatsiooniavasid külmiku ümbruses.• Ärge kasutage külmiku lähedal tuleohtlikke pihusteid, nt • pihustatavaid värve. Need võivad põhjustada plahvatuse või tulekahju. Jahutussüsteemi lõhkemise korral ärge puudutage • seinakontakti ega kasutage lahtist tuld. Avage aken ja tuulutage ruumi. Pöörduge seejärel ettevõtte SHARP volitatud teeninduskeskusesse. Külmik tuleb kõrvaldada nõuetekohaselt. Viige külmik • ümbertöötlemistehasesse tuleohtliku jahutusvedeliku ja isolatsioonigaaside ümbertöötlemiseks. Ärge hoidke külmikus lenduvaid ja kergestisüttivaid aineid ■ (eeter, bensiin, propaan, kleepained, absoluutne alkohol jms). Need ained võivad plahvatada. Toitepistikule kogunev tolm võib tekitada tuleohtu. Pühkige ■ pistik hoolikalt tolmust puhtaks. Ärge proovige külmikut ümber ehitada või selle detaile ■ lahti võtta. See võib põhjustada tuleohtu, elektrilööke või kehavigastusi. Külmiku kõrvaldamiseks hoiustamisel hoolitsege, et see ■ ei oleks ohtlik lastele (nt eemaldage laste lõksu jäämise vältimiseks magnetilised ukseulgurid). ETTEVAATUST TÄHELEPANU Ärge katsuge kompressorisõlme või selle ümber ■ paiknevaid alasid, kuna töö ajal muutuvad nad äärmiselt kuumaks ning nende metallservad võivad tekitada vigastusi. Ärge puudutage märgade kätega sügavkülmiku ■ sektsioonis asuvaid toiduaineid või metallkonteinereid. See võib põhjustada külmakahjustust. Ärge kasutage pikendusjuhet ega adapterpistikut. ■ Ärge asetage sügavkülmikusse pudeli- ega purgijooke, ■ kuna need võivad külmumisel puruneda. Veenduge, et toitejuhe ei ole paigaldamise või ■ teisaldamise käigus kahjustada saanud. Ärge ühendage pistikut, kui toitepistik või –juhe on lahti. See võib põhjustada elektrilöögi või tulekahju. Külmiku toite katkestamiseks eemaldage toitepistik ■ pistikupesast. Ärge sikutage toitejuhet. See võib põhjustada elektrilööke või tuleohtu. Kui painduv toitekaabel saab vigastada, peab selle ■ välja vahetama ettevõtte SHARP poolt tunnustatud hooldustehnik, kuna asendamiseks tuleb kasutada spetsiaalset kaablit. Kui külmikust lekib gaasi, avage aken, õhutage ruumi jne. ■ Ärge katsuge külmikut ega toiteplokki. Ärge asetage külmikule vedelikku sisaldavaid või ■ ebakindlaid esemeid. Külmikut ei tohiks kasutada füüsiliste, vaimsete või ■ meelepuuetega, aga ka väheste kogemuste või teadmistega inimesed (sh lapsed), ilma järelvalveta või eelneva juhendamiseta selle kasutamise kohta, nende ohutuse eest vastutava isiku poolt. Täiskasvanud peaks jälgima, et lapsed ei mängiks külmikuga. Kasutajainfo seadmete äraviskamise kohta (eramajapidamistele)

Tähelepanu: kui soovite seadmest vabaneda, palun ärge visake seda tavalisse prügikasti! Kasutatud elektri- ja elektronseadmeid tuleb käidelda eraldi ja vastavalt õigusaktidele, mis nõuavad elektri- ja elektronseadmete õiget käitlust, taaskasutust ja ringlussevõttu. Pärast õigusaktide rakendamist liikmesriikides võivad ELi eramajapidamised tagastada oma kasutatud elektri- ja elektronseadmed tasuta selleks määratud kogumispunktidesse*. Mõnedes riikides* võib kohalik jaemüüja vana toote tasuta tagasi võtta ka siis, kui ostate sarnase uue toote. *) Palun võtke täpsustamiseks ühendust oma kohaliku asutusega. Kui teie kasutatud elektri- või elektronseadmel on patareid või akud, palun vabanege neist eelnevalt vastavalt kohalikele nõuetele. Selle toote korrektse kõrvaldamisega aitate tagada jäätmete nõuetekohase käitluse, taaskasutuse ja ringlussevõtu ning seega vältida võimalikke kahjulikke mõjusid keskkonnale ja inimeste tervisele, mida jäätmete vale käitlus vastasel juhul kaasa võiks tuua.

2. Muudes riikides väljaspool ELi

Kui soovite sellest tootest vabaneda, võtke palun ühendust kohalike asutustega ja selgitage välja õige kõrvaldamisviis. Šveitsi jaoks. Kasutatud elektri- või elektroonikaseadmeid saab diilerile tasuta tagastada isegi siis, kui te uut toodet ei osta. Kogumiskohad on loendatud kodulehel www.swico.ch või www.sens.ch. Tähelepanu: Teie toode on tähistatud selle sümboliga. See tähendab, et kasutatud elektri- ja elektronseadmeid ei tohiks ära visata koos tavaliste olmejäätmetega. Nende toodete jaoks on eraldi kogumissüsteem. (B191)-East.indb 1 2011/03/14 17:00:2580

Eemaldage 2 kruvi korpuse allosalt ning paigaldage seejärel eemaldatud 2 kruvi abil jalusekaitse (asub tarnimisel külmikusektsioonis). MÄRKUS Asetage külmik selliselt, et teil oleks võimalik ligi pääseda • toitepistikule.Ärge asetage külmikut otsese päikesevalguse kätte.• Ärge paigutage külmikut kuumust kiirgava seadme kõrvale.• Ärge asetage külmikut otse maapinnale. Leidke külmikule • sobiv alus. PAIGALDAMINE ETTEVAATUST Ärge paigutage külmikut niiskesse või märga kohta, ■ kuna see võib kahjustada seadme isolatsiooni ja põhjustada leket. Samuti võib külmiku väliskorpusele sadestuda kondensaat, mis põhjustab roostetamist.

Jätke külmiku ümber piisavalt ventilatsiooniruumi. Joonisel on näidatud minimaalsed külmiku • paigaldamiseks vajalikud vahekaugused. Külmiku võimsustarbimist mõõdetakse teistsugustes ruumilistes tingimustes. Kui külmiku ümber on rohkem ruumi, võib see tarbida • vähem võimsust. Külmiku ümber joonisel näidatust väiksema ruumi • jätmine võib põhjustada temperatuuri tõusu seadmes, tugeva müra ja rikke.

Keerake kahte külmiku esikülje all asuvat reguleeritavat jalga, kuni külmik toetub kindlalt põrandale ja on sellega tasapinnas. 60 mm 60 mm 90 mm

Enne külmiku kasutamist Peske külmiku sisemust soojas vees niisutatud lapiga. Seebivee kasutamisel pühkige selle jäljed veega hoolikalt maha. Transportimisel Rataste abil saab külmikut edasi ja tagasi liigutada.• Külmiku kandmisel hoidke kinni külmiku tagaküljel ja põhjal • asuvatest käepidemetest. Jalusekaitse Eraldi seisvat tüüpi Kruvi (2 kruvi) Külmik on varustatud külmikusektsioonis asuva temperatuurinäidikuga, mis võimaldab teil kontrollida keskmist temperatuuri kõige külmemas tsoonis. Kõige külmem tsoon See sümbol tähistab külmikusektsiooni kõige külmemat tsooni. (Samal kõrgusel asuv uksetasku ei kuulu kõige külmemasse tsooni.) Temperatuurikontroll külmimas tsoonis Teil on võimalus regulaarselt kontrollida nõuetekohast temperatuuri külmiku kõige külmemas tsoonis ning reguleerida vajaduse korral külmiku temp. regulaatorit. Külmikus nõuetekohase temperatuuri hoidmiseks jälgige, et temperatuurinäidik oleks alati SININE. Kui temperatuurinäidik muutub VALGEKS, on temperatuur liiga kõrge ning sel juhul tuleb tõsta külmiku temp. regulaatori seadeväärtust ja oodata 6 tundi enne temperatuurinäidiku uuesti kontrollimist. MÄRKUS Sügavkülmiku sisetemperatuur sõltub mitmesugustest • teguritest nagu ruumi keskkonnatemperatuur, toidukogus ja ukse avamise sagedus.Värske toidu lisamisel või ukse mõneks ajaks avatud jätmisel • on temperatuurinäidiku VALGEKS muutumine normaalne.SININEVALGEÕige seade Liiga kõrge temperatuur, reguleerige külmiku temp. regulaatorit.Sümbol TEMPERATUURINÄIDIK või rohkem Ratastagakülg põhi või rohkem või rohkem (B191)-East.indb 2 2011/03/14 17:00:2681 KIRJELDUS Sügavkülmiku riiul1. Jääkuubikuvalmistaja2. Jääkuubikukarp3. Jahutatud laegas & uks4. Külmiku lamp5. Sügavkülmiku temperatuuri 6. reguleerimisnupp Külmiku temperatuuri reguleerimisnupp7. Külmikuriiulid 8. (2 tk) Hübriid-jahutuspaneel 9. (alumiiniumpaneel) Paneeli jahutatakse tagantpoolt, jahutades nii kaudselt külmikusektsiooni. Sel viisil tagatakse toidu sujuv jahutamine ilma seda külma õhuvooluga mõjutamata. Puu- ja juurviljariiul10. Puu- ja juurviljalaegas11. Vahesein12. Reguleeritavad jalad13. SJ-GC480V,SJ-SC480V

Jalusekaitse14. Magnetilised uksesulgurid 15. (2 tk) Sügavkülmiku paneel16. Uksetaskud 17. (2 tk) Külmiku tasku18. Munahoidik19. Mitmeotstarbelised 20. taskud (2 tk) Mitmeotstarbeline tasku (suur)21. (ainult mudelitel SJ-GC480V, SJ-SC480V)Ärge vahetage mitmeotstarbelise tasku või suure • mitmeotstarbelise tasku parem- ja vasakpoolset asendit. Pudelitasku22. Pudelisulgur / Pudeliriiul23. Takistab pudelite vms ümberkukkumist. Seda võib kasutada ka pikavarreliste aedviljade püstihoidmiseks. SJ-GC440V, SJ-SC440V Nipid energia säästmiseks Jätke külmiku ümber piisavalt ■ventilatsiooniruumi.Ärge asetage külmikut otsese ■päikesevalguse kätte ega kuumust kiirgava seadme kõrvale.Hoidke külmiku ust avatuna nii ■lühidalt kui võimalik.Kuumad toidud tuleb enne ■külmikusse asetamist maha jahutada.Asetage toiduained riiulitele ■ühtlaselt, et jahutav õhk saaks külmikus tõhusalt ringelda. Eemaldades järgmise lisavarustuse joonisel näidatud viisil, saab külmikusse mahutada rohkem toiduaineid. [Sügavkülmiku riiul, Jääkuubikuvalmistaja, Jääkuubikukarp]Kui see lisavarustus on külmikust välja võetud, töötab see kõige energiatõhusamates tingimustes.Selle mudeli tarbitavat võimsust mõõdetakse vastavalt külmikute näitajate rahvusvahelisele standardile.Selle mudeli tarbitavat võimsust • mõõdetakse ilma selle lisavarustuseta, mis on näidatud ülalpool.Selle mudeli tarbitavat võimsust • mõõdetakse paremal pool esitatud joonisel näidatud dimensioonides.

Ärge täitke jääkuubikukandikuid ülemäärase veega, kuna sel juhul külmuvad jääkuubikud üksteise külge. Kui jääkuubikud on valmis, pöörake hooba kellaosuti liikumissuunas – sellega kallatakse kuubikud jääkuubikukarpi. MÄRKUS Et vältida jääkuubikukarbi vigastamist, ärge valmistage jääd jääkuubikukarbis ega valage sinna õli. Ioniseerija “Plasmacluster” Õhupuhasti “Plasmacluster” alustab automaatselt tööd koos külmiku sisselülitamisega. Märkused ioniseerija „Plasmacluster” töö kohta Külmiku sees asuv ioniseerija vallandab ioonikobaraid (positiivsete ja negatiivsete ioonide kogumeid) külmikusektsiooni. Need ioonikobarad takistavad õhu teel edasi kanduva hallitusseene levikut.Külmikus võib mõnikord tunda nõrka lõhna. See on • ioniseerija poolt tekitatud osooni lõhn. Tekkiva osooni kogus on väga väike ning see laguneb külmikus kiiresti. TÖÖTAMINE Temperatuuri reguleerimine Reguleeritav vastava nupu pööramisega. Ukse helisignaal Külmiku või sügavkülmiku ukse lahti jätmisel kõlab ukse helisignaal.Ukse helisignaal kõlab 1 minuti vältel pärast ukse avamist • ning uuesti 1 minuti möödumisel (üks kord korraga).Ukse ca 3 minutiks lahti jätmisel jääb helisignaal pidevalt • tööle. Lõhnaeemaldussõlm Külma õhu teele on paigaldatud lõhnaeemalduse katalüsaator. See ei vaja hooldust ega puhastamist.

HOOLDUS JA PUHASTAMINE

ETTEVAATUST Kõigepealt tõmmake välja külmiku toitepistik, et ■vältida elektrilööki. Ärge valage vett otse korpuse välis- või siseküljele. See võib ■ põhjustada roostetamist või elektriisolatsiooni lagunemist. TÄHELEPANU Sisepindade ja plastikosade mõranemise vältimiseks järgige neid soovitusi.Pühkige ära kõik plastikosade külge sattunud toidurasvad.• Mõned majapidamises kasutatavad puhastusvahendid • võivad külmikut kahjustada, seepärast kasutage ainult lahjendatud pesuvedelikku (seebivett).Kui kasutatakse lahustamata pesuvahendit või kui • pesuvahendi jääke ei pühita korralikult maha, võivad plastikosadesse tekkida mõrad. Eemaldage külmiku seest ja ukse küljest kogu lisavarustus, nt riiulid. Peske neid sooja veega, millele on lisatud veidi nõudepesuvahendit; loputage puhtas vees ja kuivatage. Puhastage külmiku sisemust nõudepesuvahendit sisaldavas soojas vees niisutatud lapiga. Seejärel pühkige puhastusvahend külma vee abil maha. Kasutage külmkapi välispinna puhastamiseks ainult pehmet lappi. Magnetilise uksesulguri puhastamiseks kasutage hambaharja ja sooja vett, kuhu on lisatud veidi nõudepesuvahendit. MÄRKUS Külmiku kahjustamise vältimiseks ärge kasutage • tugevatoimelisi puhasteid või lahusteid (lakk, värv, lihvpulber, keeva vett jne).Kui külmiku pistik on kontaktist välja tõmmatud, oodake enne • selle tagasipanekut vähemalt 5 minutit.Iga klaasriiul kaalub umbes 2kg. Hoidke neist kindlalt kinni, • kui eemaldate nad külmikust või kannate teise kohta.Ärge visake esemeid külmiku põrandale ega asetage pudeleid • vm. hooletult vastu külmiku siseseina. Külmiku sisemus võib mõraneda. Sulatamine Tänu ainulaadsele energiasäästusüsteemile toimub külmiku sulatamine täisautomaatselt. Kui sisevalgustus läbi põleb Pöörduge sisevalgustuse vahetuslambi saamiseks lähima SHARPi poolt volitatud remonditeenuse pakkuja poole. Sisevalgustuse lamp tuleb eemaldada ainult kvalitseeritud teeninduspersonali poolt. Külmiku väljalülitamine Kui lahkute pikemaks ajaks kodust ja tahate külmiku välja lülitada, eemaldage sellest kõik toiduained ja puhastage hoolikalt selle sisemus. Tõmmake toitepistik kontaktist välja ja jätke kõik külmiku uksed lahti.hallitusseen(külmiku jaoks) (sügavkülmiku jaoks)Jääkuubikukarp Hoob (B191)-East.indb 4 2011/03/14 17:00:2883 TOIDUAINETE HOIDMINE Külmik aeglustab toidu riknemist. Riknevatele toiduainetele maksimaalse säilivusaja tagamiseks ostke võimalikult värskeid toiduaineid. Järgnevalt on toodud mõned üldised juhised, mis aitavad pikendada toidu säilivusaega. Veenduge, et valmistoidud oleks kindlalt pakitud või • asetatud õhukindlalt suletud anumasse. Et vähendada niiskusekadu, tuleks puu- ja juurviljad • pakkida (mitte õhukindlalt sulgeda) plastümbrisesse, näit. pakkekiled, kotid, ja asetada puu- ja juurviljalaekasse. Mune tuleks hoida munahoidikus.• Asetage toiduained riiulitele ühtlaselt, et jahutav õhk saaks • külmikus tõhusalt ringelda. Kuumad toidud tuleb enne külmikusse asetamist maha • jahutada. Kuumade toitude asetamine külmikusse tõstab külmiku temperatuuri ja suurendab toiduainete riknemise ohtu. Ärge blokeerige ringleva külma õhu sisse- ja • väljalaskeavasid toiduainete või anumatega; vastasel korral ei jahutata kõiki külmikus olevaid toiduaineid ühtlaselt. Hoidke külmiku uks kindlalt kinni.• Ärge asetage toitu otse külma õhu sisselaskeava ette. See võib põhjustada toidu külmumist. SISSE VÄLJA

ENNE MEHAANIKU KUTSUMIST

Enne mehaaniku poole pöördumist vaadake üle järgmised punktid. Probleem Lahendus Külmiku väliskorpus on puudutamisel kuum. See on normaalne. Korpuses asub kuum toru, mille ülesanne on vältida kondensaadi ladestumist külmikule. Külmik teeb müra. Külmiku töötamisel on järgnevate helide kostumine täiesti normaalne. Kompressori poolt töö alustamisel tekitatav vali heli --- mõne aja pärast jääb heli • vaiksemaks. Kompressori poolt üks kord päevas tekitatav vali heli --- kompressor tekitab seda • heli pärast automaatset sulatamisprotseduuri. Voolava vedeliku helid (korisevad, kihisevad helid) --- neid helisid tekitab torudes • voolav jahutusvedelik (periooditi võivad need olla tavapärasest valjemad). Praksuvad või ragisevad helid, kriuksuvad helid --- neid helisid tekitab külmiku • sisedetailide paisumine ja kokkutõmbumine. Härmatis või kondensaadi ladestumine külmiku sees või väljas. See võib aset leida järgmistel juhtudel. Härmatise pühkimiseks kasutage märga ja kondensaadi pühkimiseks kuiva lappi. Väliskeskkonna kõrge niiskuse korral.• Ukse sageli avamisel ja sulgemisel. • Suure niiskusesisaldusega toiduainete hoidmisel. (Need tuleb sisse mähkida.)• Toiduained külmikusektsioonis jäätuvad. Kas külmik on töötanud pikka aega temp. regulaatoriga asendis MAX? • Kui ümbritseva ruumi temperatuur on madal, võivad toiduained külmikus külmuda ka • siis, kui külmiku temp. reguleerimine on seatud väärtusele MIN. Sektsioonis on tunda lõhna. Tugeva lõhnaga toiduained tuleb sisse mähkida.• Lõhnaeemaldussõlm ei suuda kogu lõhna kõrvaldada.• Ukse helisignaal ei seisku. Kui ukse helisignaal pärast kõikide uste sulgemist ei seisku, on tegu defektiga. • Hoolduse jaoks võtke ühendust Sharpi teeninduskeskusega. Meetod ukse helisignaali ajutiseks seiskamiseks. Samme järgides seadistage samaaegselt mõlemad temperatuuri reguleerimisnupud. (Seadistage

Ukse helisignaal kõlab uuesti umbes 2 päeva pärast.•

KUI TE SIISKI VAJATE MEHAANIKU ABI

Pöörduge lähima SHARPi poolt volitatud remonditeenuse pakkuja poole. Juhised külmutamiseks Külmutatavad toiduained peaks • olema võimalikult värsked. Kiiremaks külmutamiseks • külmutage korraga ainult väike kogus toiduaineid. Toiduained peavad olema • korralikult suletud, tihedalt suletud või kaetud. Asetage toit sügavkülmikusse • ühtlaselt. Märgistage kotid siltidega, et • säilitada ülevaadet külmutatud toiduainetest.
