KASUTUSJUHEND LUT5NF28U0 ELECTROLUX

EE	TULEKAHJU	Hoiatus: Tuleohtlik / tuleohtlikud materjalid

REGISTER

ENNE SEADME KASUTAMIST....86

Üldised hoiatused....86

Vana seadme utiliseerimine....90

Ohutushoiatused 90

Vahetükk....91

Külmiku paigaldamine ja kasutamine 91

Enne külmiku kasutamist....92

Mõõtmed 93

ERINEVAD FUNKTSIOONID JA VÕIMALUSED 94

Teave jäätumisvastase tehnoloogia kohta....94

Juhtpaneel 95

Külmutuskambri temperatuuri seadistamise nupp 95

Häire märgutuli 95

Külmutuskambri temperatuuriseaded....96

Hoiatused temperatuuri reguleerimise kohta....96

Tarvikud 97

TOIDU PAIGUTAMINE KÜLMIKUS....98

PUHASTAMINE JA HOOLDUS 103

Sulatamine 103

TARNE JA ÜMBERPAIGUTAMINE 104

Ukse ümberpaigutamine 104

ENNE TEENINDUSSE HELISTAMIST 105

Energia säästmise nõuanded....107

SEADME JA KAMBRITE OSAD 108

TEHNILISED ANDMED 109

TEAVE KATSEASUTUSTELE.... 109

MÔTLEME TEIE PEALE

Täname, et ostsite Electroluxi seadme. Olete valinud endale toote, mis kestab aastakümneid, pakkudes professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, disainitud teile möeldes. Seda seadet kasutades võite olla kindel, et saavutate alati suurepärased tulemused.

Tere tulemast Electroluxi.

Külastage meie veebilehte:

Kasutusnõuandeid, brošüüre, veaotsingu ning teavet teeninduse ja remondi kohta leiate aadressilt:

www.electrolux.com/support

Parema teeninduse saamiseks registreerige oma toode:

www.registerelectrolux.com

Tarvikuid, kulu- ja varuosi saate oma seadmele osta aadressil:

www.electrolux.com/shop

KLIENDITEENINDUS

Kasutage alati originaalvaruosi.

Enne meie volitatud teeninduskeskusesse pöördumist veenduge, et teil on käepärast järgmised andmed: mudel, PNC, seerianumber.

Selle teabe leiate andmeplaadilt.

⚠️ Hoiatus / Tähelepanu - ohutusalane teave

i Üldteave ja nõuanded

Keskkonnateave

Siintoodud teavet võidakse ilma etteteatamiseta muuta.

PEATÜKK - 1. ENNE SEADME KASUTAMIST

Üldised hoiatused

Lugege juhend enne seadme paigaldamist ja kasutamist läbi. Me ei kanna vastutust valesti kasutamise töttu tekkinud kahjustuste eest.

Järgige seadmel ja kasutusjuhendis toodud juhiseid ja hoidke juhend kindlas kohas alles, et seda tulevikus vajaduse korral uuesti läbi vaadata.

See seade ei ole möeldud kasutamiseks integreeritava seadmena.

Kui paigaldamisel ettenähtud ventilatsiooninõudeid ei järgita, töötab seade küll öigesti, kuid energiatarbimine võib olla kergelt suurem.

HOIATUS. Hoidke sügavkülmikuga külmiku ventilatsiooniavad takistustevabad.

HOIATUS. Ärge kasutage sulamisprotsessi kiirendami-seks mehaanilisi seadmeid ega teisi vahendeid.

HOIATUS. Ärge kasutage sügavkülmikuga külmiku sees teisi elektriseadmeid.

! HOIATUS. Ärge vigastage külmaaine vooluringi.

HOIATUS: Seadme paigaldamisel veenduge, et toitejuhe ei jääks kuskile kinni ega saaks kahjustada.

HOIATUS: Ärge jätke mitme pesaga pikendusjuhtmeid ega muid toiteallikaid seadme taha.

HOIATUS. Kehavigastuste või antud seadme kahjustamise vältimiseks tuleb seade paigaldada kooskõlas tootja juhistele.

Selles sügavkülmikuga külmikus kasutatav väike kogus külmaainet on loodussõbralik R600a (isobuteen), mis on suletud tingimustes süütamisel põlev ja plahvatav.

• Hoidke kõik pakendid lastele kättesaamatus kohas ja kõrvaldage nõuetekohaselt.
• Külmikut transportides ja kohale asetades vältige jahutusgaasi vooluringi kahjustamast.
• Ärge hoiustage sügavkülmikuga külmiku läheduses mahuteid süttivate materjalidega, nagu pihustipurgid või tulekustutite täitepadrunid.

• Seade on mõeldud kasutamiseks kodumajapidamistes või teistes sarnastes rakendustes, nagu:

• töötajate kööginurgad kauplustes, kontorites ja teistes töökohtades;

• talumajades ja hotellide, motellide ja teiste eluruumide tüüpi keskkondades;
• hommikusöögi ja öömaja tüüpi keskkondades;

• toitlustamis- ja teistes sarnastes mitte jaemüügi rakendustes.

• Külmiku toitejuhtmega on ühendatud spetsiaalse maandusega pistik. Pistikuga koos tuleb kasutada spetsiaalse maandusega pesa voolutugevusega 16 amprit või 10 amprit olenevalt riigist, kus toode müügil on. Kui selline pistikupesa puudub, siis laske see paigaldada volitatud elektrikul.

• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja teadmisteta isikud, kui neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad kasutamisega seotud ohte. Lastel ei ole lubatud seadmega mängida. Lapsed ei tohi ilma järelvalveta seadet hooldada.
• 3-8-aastased lapsed tohivad toiduaineid seadmesse panna ja neid sealt välja võtta. Lapsed ei tohiks seadet puhastada ega hooldada. Hoidke alla 3-aastased lapsed seadmest eemal. 3-8-aastased lapsed tohivad seadet kasutada ainult täiskasvanu järelevalve all. 8-14-aastased lapsed ja puudega

isikud tohivad seadet kasutada ainult juhul, kui nad teevad seda nende ohutuse eest vastutava isiku järelevalve all või juhendamisel. Sügava puudega isikud ei tohiks seadet ilma järelevalveta kasutada.

• Kahjustatud toitejuhe/-pistik võib põhjustada süttimist ja elektrilööki. Kahjustatud toitejuhe/-pistik tuleb välja vaheta-da; seda võivad teha ainult kvalifitseeritud töötajad.
• See seade ei ole ette nähtud kasutamiseks kõrgusel üle 2000 m.

Toidu riknemise vältimiseks järgige järgmiseid juhiseid:

* Seadme ukse pikemaks ajaks lahti jätmisel võib temperatuur selle sees oluliselt tõusta.
* Puhastage toiduainetega kokkupuutuvaid pindu ja äravooluavasid regulaarselt.
* Hoidke toorest liha ja kala sobivates anumates, nii et need ei puutuks muude toiduainetega kokku ning et nende vedelik ei tilguks teistele toiduainetele.
* Kahetärni sügavkülmutatud toiduainete sahtlid sobivad eelnevalt sügavkülmutatud toiduainete hoidmiseks, jäätise hoidmiseks või valmistamiseks ja jääkuubikute tegemiseks.
* Ühe-, kahe- ja kolmetärni sahtlid ei sobi värskete toiduainete sügavkülmutamiseks.
* Kui seadmesse pikemat aega toiduaineid ei panda, lülitage see välja, sulatage, puhastage, laske kuivada ja jätke seadme uks lahti, et seadmesse ei tekiks hallitust.

Hooldus

• Seadme parandamiseks võtke ühendust volitatud hoolduskeskusega. Kasutage ainult originaalvaruosi.
• Pange tähele, et kui parandate seadet ise või kasutate mitteprofessionaalset remonditeenust, võib see põhjustada ohtu ja tühistada garantii.
• Järgmised varuosad on saadaval kuni seitse aastat pärast mudeli tootmise lõpetamist: termostaadid, temperatuuriandurid, trükkplaadid, valgusallikad, uksekäepidemed, uksehinged, alused ja korvid.
• Pange tähele, et mõned neist varuosadest on saadaval ainult professionaalsetele remonditöökodadele ja et mõned varuosad ei ole kõigi mudelite jaoks saadaval.
• Uksetihendid on saadaval kuni 10 aastat pärast mudeli tootmise löpetamist.

Vana seadme utiliseerimine

See tootel või pakendil olev sümbol näitab, et toodet ei tohi käsitseda tavalise olmeprügina. Selle asemel tuleb toode toimetada vastavasse elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Materjalide taaskäitlemine aitab säästa loodusressursse. Selle toote utiliseerimise kohta täpsema teabe saamiseks võtke palun ühendust oma kohaliku omavalitsuse, jäätmekäitlusettevõtte või kauplusega, kust te toote ostsite.

Küsige oma kohalikust omavalitsusest lisateavet taaskasutamise, ümberkäitlemise ja taastamise eesmärkidel WEEE utiliseerimise kohta.

Märkused.

• See seade on valmistatud kodudes kasutamiseks ja seda võib kasutada ainult kodukeskkondades ja ettenähtud eesmärkidel. Seade ei sobi äriliseks või ühiskasutamiseks. Selline kasutamine muudab teie seadme garantii kehtetuks ja meie ettevõte ei vastuta võimalike kahjude eest.
• Seade on valmistatud kodudes kasutamiseks ja see on sobib ainult toiduainete jahutamiseks / säilitamiseks. Seade ei ole sobib äriliseks või ühiseks kasutamiseks ja/ või toiduainetest erinevate ainete hoiustamiseks. Vastupidises olukorras ei ole meie ettevõte vastutav tekkivate kahjude eest.

Ohutushoiatused

• Ärge ühendage oma sügavkülmikut vooluvörku pikendusjuhtme abil.
• Kahjustatud toitejuhe / -pistik võib põhjustada süttimist või anda teile elektrilöögi. Kahjustatud toitejuhe / -pistik tuleb välja vahetada, mida võib teostada ainult kvalifitseeritud tehnik.
  • Toitejuhet ei tohi tugevalt painutada.

• Ärge puudutage toitejuhet / -pistikut märgade kätega, kuna see võib põhjustada lühise ja elektrilöögi.
• Ärge pange klaaspudeleid või joogipurke sügavkülmikusse. Pudelid või purgid võivad plahvatada.
• Sügavkülmikust jääd vöttes ärge jääd puudutage – jää võib põhjustada külmapõletusi ja/või lõikehaavu.
• Ärge võtke sügavkülmikust asju märgade või niiskete kätega. See võib põhjustada nahamarrastusi või külmapõletusi.
• Ärge külmutage uuesti kord juba sulanud toitu.
• Seade on möeldud kasutamiseks täiskasvanute poolt, ärge lubage lastel seadmega mängida või rippuda üle ukse.

• Sügavkülmiku ukse sulgemisel moodustub vaakum. Oodake umbes 1 minut enne, kui ust uuesti avate.

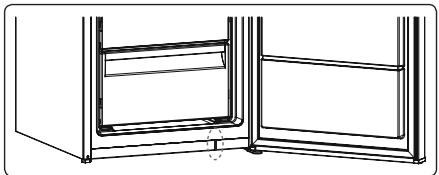

• Selle kasutamine on ukse hölpsaks avamiseks valikuline. Selle kasutamisel võib antud piirkonna ümber tekkida vähe kondensaati ja teil on võimalik seda eemaldada.

Külmiku paigaldamine ja kasutamine

Enne külmiku kasutamist pöörake tähelepanu järgmistele asjaoludele.

• Külmiku tööpinge on 220–240 V / 50 Hz.
• Külmiku toitejuhtmel on maandatud pistik. Seda tuleb kasutada koos maandatud pistikupesaga, millel on vähemalt 16-amprine kaitse. Kui teil sellist pistikupesa ei ole, laske see paigaldada kvalifitseeritud elektrikul.
• Me ei vastuta kahjude eest, mille on põhjustanud maandamata toiteühenduse kasutamine.
• Paigutage külmik kohta, kuhu ei lange otsene päikesevalgus.
• Seade peab asuma vähemalt 50 cm kaugusel ahjudest, gaasipliitidest ja soojapuhuritest ning vähemalt 5 cm kaugusel elektripliitidest.

- Külmikut ei tohi kasutada välistingimustes ja seda ei tohi jätta vihma kätte.

- Ärge asetage midagi külmiku peale. Paigaldage seade sobivasse kohta nii, et selle kohale jääb vähemalt 15 cm vaba ruumi.

- Külmiku stabiilseks ja korralikuks toimimiseks tuleb reguleeritavad esijalad fikseerida sobivale kõrgusele. Jalgade reguleerimiseks saate keerata neid päri- või vastupäeva. Seda tuleb teha enne toidu asetamist külmikusse.

- Enne külmiku kasutamist puhastage köik pinnad sooja veega, millesse on lisatud teelusikatäis söögisoodat. Seejärel loputage puhta veega ja kuivatage. Pärast puhastamist asetage köik osad oma kohtadele.

- Paigaldage reguleeritav plastist distantspuks (mustade ribidega tagaküljel), pöörates seda 90° võrra (vt joonis), et vältida kondensaatori kokkupuudet seinaga.

- Seadme ja tagaseina vaheline kaugus peab olema minimaalselt 42 mm ja maksimaalselt 75 mm.

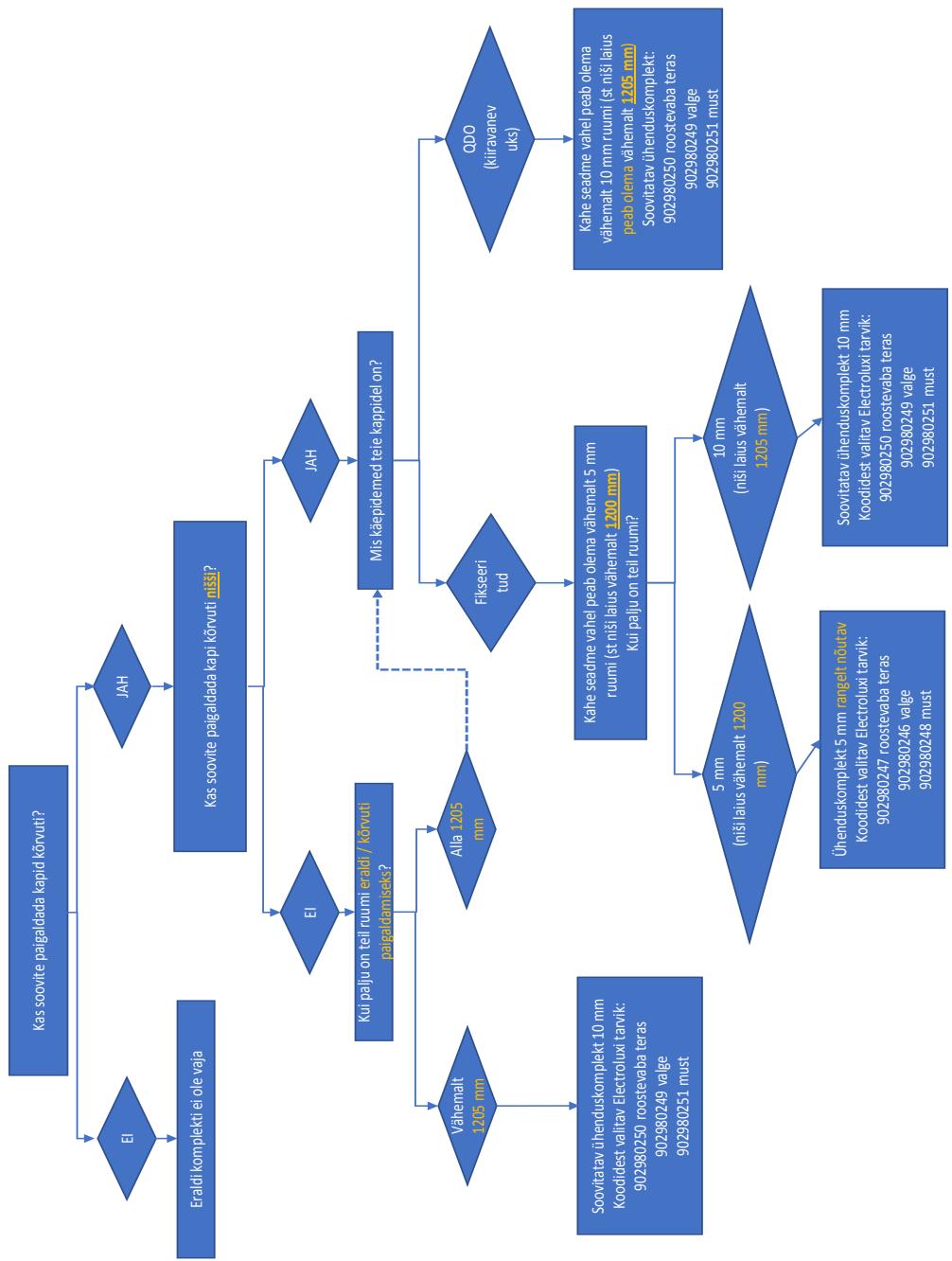

- Teise seadme kõrvale öönsusese paigaldamise korral kasutage sügavkülmikuga kaasas olevat ühenduskomplekti ja tutvuge selle kasutusjuhendiga (MÄRKUS: ühenduskomplekti saab osta ka eraldi tarvikuna).

Enne külmiku kasutamist

- Külmikut esmakordsel kasutamisel või pärast transportimist hoidke seadme korralikuks funktsioneerimiseks seda enne vooluvõrku ühendamist kolm tundi püstasendis. Vastasel juhul võib kompressor kahjustuda.

- Külmikul võib olla esimesel kasutusel iseloomulik lõhn. See kaob, kui külmkapp hakkab jahtuma.

Sisevalgustus

HOIATUS!

Elektrilöögi oht.

- Toote sees olevad lambid ja varulambid on müügil eraldi. Need lambid on mõeldud taluma kodumasinate äärmuslikke füüsikalisi tingimusi (nagu temperatuur, vibratsioon, niiskus) või on mõeldud edastama teavet seadme tööoleku kohta. Need lambid ei ole mõeldud kasutamiseks muude seadmetega ega sobi ruumide valgustamiseks.

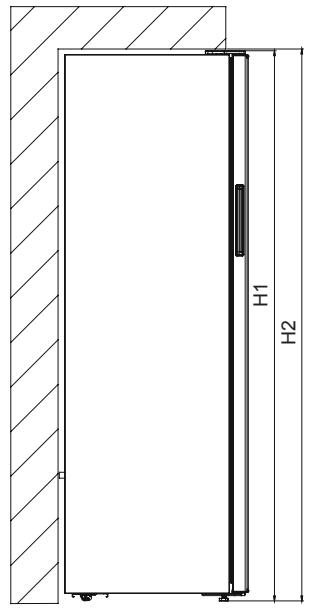

H1 H2

D2 W2

D1 W1

^1 seadme kõrgus, laius ja sügavus ilma käepideme

Kasutamiseks vajalik ruum2
H2	mm	2010
W2	mm	695
D2	mm	739

^2 seadme kõrgus, laius ja sügavus koos käepidemega, lisaks jahutusõhu vabaks ringlemiseks vajalik ruum

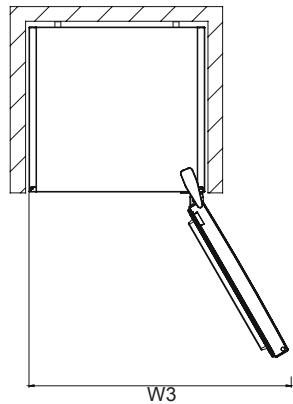

Üldine ruum3	kasutamiseks	vajalik
W3	mm	699
D3	mm	1245

^3 seadme kõrgus, laius ja sügavus koos käepidemega, lisaks jahutusõhu vabaks ringlemiseks vajalik ruum, lisaks ukse miinimumnurga all avamiseks vajalik ruum, mis võimaldab kogu sisseseade välja võtta

PEATÜKK - 2. ERINEVAD FUNKTSIOONID JA VÕIMALUSED

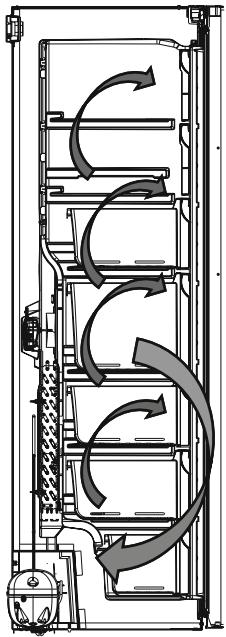

Teave jäätumisvastase tehnoloogia kohta

Jäätumiskindlad sügavkülmikud erinevad muudest staatilistest külmikutest oma tööpõhimõtte poolest.

Tavalistes sügavkülmikutes põhjustab ukse avamise töttu sügavkülmikusse sisenev niiskus ja toidus olev niiskus külmutuskambri külmumist. Külmutuskambrisse koguneva härmatise ja jää sulatamiseks tuleb sügavkülmik aeg-ajalt välja lülitada ning toit, mida tuleb säilitada külmutatuna, tuleb panna mõnda muusse jahutatud mahutisse ning seejärel eemaldada külmutuskambrisse tekkinud jää.

Jäätumiskindel sügavkülmik töötab teistmoodi. Puhuri ventilaator puhub külmutuskambrisse mitmest kohast kuiva ja külma öhku ühtlaselt ja vördsett. Riiulite vahel ühtlaselt ja vördsett jaotatav külm öhk jahutab toitu ühtlaselt, vältides niiskuse teket ja külmumist.

Seetöttu on jäätumiskindlate sügavkülmikute kasutamine lihtne ning lisaks on need suure mahutavusega ja stiilse välimusega.

1. Sügavkülmiku temperatuuri seadistamise nupp
   2.Maksimumkülmutuse
   3.häire märgutuli
   4.Sügavkülmiku reguleeritud

Külmutuskambri temperatuuri seadistamise nupp

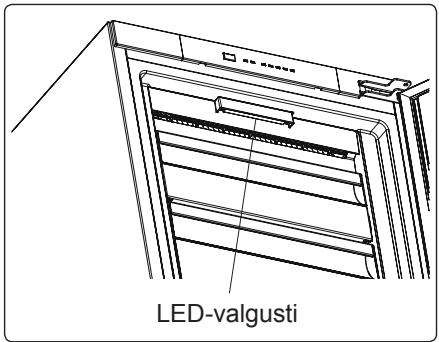

Valgustus (kui on saadaval)

Kui toode on esimest korda vooluvõrku ühendatud, võivad sisetuled avanemistestide tõttu sisse lülituda 1-minutilise hilinemisega.

See nupu abil saab seadistada külmutuskambri temperatuuri. Vajutage seda nuppu, et määrata külmutuskambri temperatuur. Selle nupu abil saate aktiveerida ka maksimumkülmutuse režiimi.

Häire märgutuli

Probleemi ilmnemisel süttib sügavkülmiku punane häire märgutuli

Millal seda kasutada?

• Suure hulga toiduainete külmutamiseks.
• Kiirtoidu külmutamiseks.
  • Toidu kiireks külmutamiseks.
• Hooajaliste toiduainete säilitamiseks pikema aja jooksul.

Kuidas kasutada?

• Vajutage temperatuuri seadistamise nuppu, kuni maksimumkülmutuse märgutuli süttib.
• Maksimumkülmutuse märgutuli põleb, kui see režiim töötab.
• 24 tunni jooksul külmutatavate värskete toiduainete maksimaalne kogus (kilogrammides) on toodud seadme andmesildil.
• Seadme maksimaalse külmutusjõudluse tagamiseks seadke külmutuskamber maksimumkülmutuse režiimile 24 tundi enne toiduainete külmutuskambrisse panemist.

Selle režiimi ajal

kui vajutate temperatuuri seadistamise nuppu, režiim tühistatakse ja taastatakse temperatuur -16 °C.

Külmutuskambri temperatuuriseaded

• Seadistatud algtemperatuur on -18^ .
• Vajutage külmutuskambri seadistusnuppu ühe korra.
• Iga nupuvajutusega muutub temperatuur ühe astme võrra (-16 °C, -18 °C, -20 °C,... maksimumkülmutus)
• Kui vajutate külmutuskambri seadistusnuppu kuni maksimumkülmutuse režiimi kuvamiseni

ning seejärel kolm sekundit ühtegi nuppu ei vajuta,

hakkab maksimumkülmutuse režiimi kuva vilkuma.

- Nupu taasvajutamisel alustatakse uuesti viimasest väärtusest.

Sügavkülmiku soovitatavad temperatuuriväärtused

Millal reguleerida?	Sisetemperatuur (°C)
Minimaalseks külmutamiseks	-16
Tavakasutuseks	-18
Maksimaalseks külmutamiseks	-22, -24

Hoiatused temperatuuri reguleerimise kohta

• Elektrikatkestus ei tühista teie määratud temperatuurivalikuid.
• Ärge seadke uut temperatuuri enne, kui eelmise reguleerimine pole lõpule jõudnud.
• Temperatuuri valimisel lähtuge sellest, kui sageli seadme ust avatakse, kui palju on külmikus toiduaineid ja milline on temperatuur ruumis, kus külmik asub.
• Täielikuks jahtumiseks peab külmik pärast vooluvõrku ühendamist olenevalt ruumi temperatuurist katkestusteta töötama kuni 24 tundi.
• Selle aja jooksul ärge avage ust liiga tihti ega pange külmikusse liiga palju toiduaineid.
• Toitepistiku pesast eemaldamise ja tagasipaneku või elektrikatkestuse korral rakendub tööle viieminutiline viivitus. See aitab vältida kompressori kahjustusi. Külmik hakkab tavapäraselt tööle viie minuti pärast.
• Külmik on ette nähtud kasutamiseks standardites määratud temperatuuriga keskkonnas, vastavalt andmesildil esitatud kliimaklassile. Seadme tõhusaks toimimiseks ei ole soovitatav seda kasutada muu kui ettenähtud temperatuuriga keskkonnas.
• See seade on ettenähtud kasutamiseks ümbritseva temperatuuri vahemikus 10 °C - 43 °C.

Kliimaklass	Tähendus	Ümbritsev temperatuur
T	Troopiline	See külmutusseade on mõeldud kasutamiseks ümbritseva keskkonna temperatuuridel vahemikus 16 °C kuni 43 °C.
ST	Subtroopiline	See külmutusseade on mõeldud kasutamiseks ümbritseva keskkonna temperatuuridel vahemikus 16 °C kuni 38 °C.
N	Temperatuur	See külmutusseade on mõeldud kasutamiseks ümbritseva keskkonna temperatuuridel vahemikus 16 °C kuni 32 °C.
SN	Laiendatud temperatuur	See külmutusseade on mõeldud kasutamiseks ümbritseva keskkonna temperatuuridel vahemikus 10 °C kuni 32 °C.

- Seade on ette nähtud töötama karmis kliimas (kuni 43 °C või 110 °F) ja selles kasutatakse külmakilbi tehnoloogiat, mis tagab, et külmutatud toit ei hakka sügavkülmikus sulama isegi juhul, kui väliskeskkonna temperatuur langeb kuni -15 °C. Seetõttu saab seadme paigaldada kütmata ruumi, muretsemata seejuures toidu riknemise pärast sügavkülmikus. Kui harilik keskkonnatemperatuur taastub, saate seadme tavapärast kasutamist jätkata.

Tarvikud

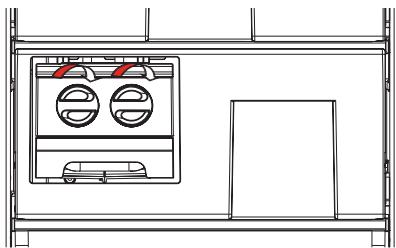

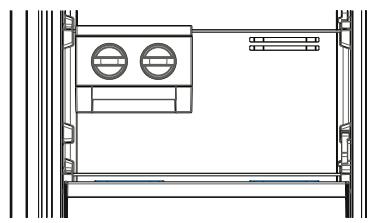

Jääalus (Osadel mudelitel)

• Täitke jääalus veega ja asetage see sügavkülmkambrisse.
• Kui vesi on muutunud täielikult jääks, saate painutada jääalust ja kasutada jääkuubikuid.

• Võtke välja jää valmistamise alus
  • Täitke kuni jooneni veega.
• Asetage jää valmistamise alus tagasi oma kohale.
• Kui jääkuubikud on valmis, keerake hooba, et jääkuubikud jääkarpi kukutada.

Märkus.

• Ärge täitke jääkuubikute valmistamiseks jääkarpi veega. See võib puruneda.
• Külmiku töötamise ajal vöib jäävalmistajat olla raske eemaldada. Sellisel juhul tuleb see puhastada pärast klaasriiulite eemaldamist.

Visuaalsed ja tekstilised kirjeldused lisatavikute kohta võivad erineda sõltuvalt teie seadme mudelist.

PEATÜKK - 3. TOIDU PAIGUTAMINE KÜLMIKUS

• Külmutuskamber on see, millele on märgitud
• Külmutuskamber on värskete toiduainete külmutamiseks, külmutatud toiduainete säilitamiseks pakendile märgitud aja jooksul ja jääkuubikute valmistamiseks.
• Ärge asetage värsket ja sooja toitu kõrvuti külmutatud toiduga. Nii võivad külmutatud toiduained üles sulada.
• Enne värske toidu (nt liha, kala ja hakkliha) külmutamist jagage see portsjoniteks, mis hiljem ühekorraga ära tarvitada.
• Külmutatud toiduainete säilitamisel järgige alati hoolikalt külmutatud toidu pakendil esitatud juhiseid. Kui täpsed juhised puuduvad, ei tohiks toiduaineid säilitada kauem kui 3 kuud alates ostukuupäevast.
• Maksimaalne töökoormus: kui soovite hoida suurt toidukogust ja kasutada seadet täisvõimsusel, võite eemaldada väljatõmmatavad sahtlid, kuid jätta alles sügavkülmiku riiulid. Nii saate suuri esemeid otse riiulitel hoida.
• Külmutatud toidu ostmisel veenduge, et kaup oleks külmutatud öigel temperatuuril ja pakend oleks terve.
• Külmutatud toiduainete kvaliteedi säilimiseks tuleb neid transportida sobivates mahutites ja asetada võimalikult kiiresti tagasi külmutusseadmesse.
• Kui külmutatud toidu pakendil on niiskumise jälgi ja pakend on tavatult paisunud, on tõenäoline, et seda on hoitud sobimatul temperatuuril ning sisu kvaliteet on halvenenud.
• Külmutatud toiduainete säilivusaeg oleneb toatemperatuurist, termostaadi seadistusest, ukse avamise sagedusest, toiduainete tüübist ja sellest, kui kaua aega kulub toiduainete poest koju toomiseks. Järgige alati pakendil olevaid juhiseid ja ärge ületage maksimaalset säilitusaega.

Sügavkülmiku maksimaalse külmutusvõimsuse kasutamisel võtke arvesse järgmist.

• Värskete toiduainete külmutamisel pidage meeles, et seadme andmesildil on kirjas suurim lubatud värskete toiduainete kogus (kilogrammides), mida võib külmutada 24 tunni jooksul. (Teie külmiku võimsus on 25 kg 25 °C toatemperatuuri juures.)
• Seadme optimaalse tõhususe ja maksimaalse külmutusvõime saavutamiseks lülitage 24 tundi enne sügavkülmikusse värske toidu asetamist sisse maksimumkülmutuse (SF) režiim.
• Pärast värske toidu asetamist sügavkülmikusse piisab selle külmutamiseks tavaliselt 24 tunnist. Energia säästmiseks lülitatakse maksimumkülmutuse režiim 2–3 päeva pärast automaatselt välja.

Väikese koguse (kuni 3 kg) külmutamisel võtke arvesse järgmist.

• Asetage toiduained sügavkülmikusse nii, et need ei puutuks vastu külmutatud toitu, ja lülitage sisse kiirkülmutusrežiim. Võite asetada toiduained varem külmutatud toiduainete juurde alles siis, kui neid on külmutatud vähemalt 24 tundi.
• Ärge külmutage sulatatud toiduaineid uuesti. See vöib pöhjustada terviseprobleeme, nt toidumürgituse.
• Laske soojal toidul täielikult jahtuda, enne kui selle sügavkülmikusse panete.
• Külmutatud toidu ostmisel veenduge, et kaup oleks külmutatud öigel temperatuuril ja pakend oleks terve.

Tähtis märkus.

• Külmutatud toiduaineid tuleb sulatamise järel valmistada värskele toidule sarnaselt. Kui neid sulatamise järel ei valmistata, ei tohi neid MITTE MINGIL JUHUL uuesti külmutada.
• Valmistatud toitude leiduvad osad maitseained (aniis, basiilik, kress, vürtsisegud, ingver, küüsauk, sibul, sinep, tüümian, majoraan, must pipar jms) muutuvad ja omandavad tugevama maitse, kui neid on pika aja vältel säilitatud. Seetõttu lisage külmutada toitudele natukene maitseaineid või siis lisage maitseaineid alles pärast toidu sulamist.
• Toidu säilitamisaeg söltub kasutatud ölist. Sobivad ölid on margariin, vasikarasv, oliiviöli ja või ning mittesobivad on pähkliöli ja searasv.
• Vedelad toidud tuleb külmutada plasttopsides ja teised toidud tuleb külmutada plastkiles või kottides.

Liha ja kala		Ettevalmistus	Hoiustamise aeg (kuudes)	Sulatamise aeg toatemperatuuril -tundides-
Biifsteek		Külmutamiseks pakitud parajate portsjonitena	6-10	1-2
Lambaliha		Külmutamiseks pakitud parajate portsjonitena	6-8	1-2
Veiseliha		Külmutamiseks pakitud parajate portsjonitena	6-10	1-2
Vasikaliha kuubikud		Väikeste tükkidena	6-10	1-2
Lambaliha kuubikud		Tükkidena	4-8	2-3
Hakkliha		Sobilike portsudena, ilma vürtsideta	1-3	2-3
Rupskid (tükid)		Tükkidena	1-3	1-2
Vorst/Salaami		Peab olema võrdselt pakendatud, isegi kui on kaetud kilega.		Kuni sulamiseni
Kana ja kalkun		Külmutamiseks pakitud parajate portsjonitena	7-8	10-12
Hani/part		Külmutamiseks pakitud parajate portsjonitena	4-8	10
Põder - Jänes - Metssiga		2,5 kiloste portsudena ja ilma luudeta	9-12	10-12
Mageveekala (Forell, Karpkala, Haug, Säga)		Peale puhastamist ja rookimist korralikult pesta ja kuivatada, vajadusel tuleb pea ja sabaosa ära lõigata.	2	Kuni on korralikult sulanud
Lahjad kalad (meriahven, kammeljas, merikeel)	4-8		Kuni on korralikult sulanud
Rasvased kalad (pelamiid, makrell, sinikala, anšoovis)	2-4		Kuni on korralikult sulanud
Koorikloomad		Puhastatud ja kottidesse pakitud	4-6	Kuni on korralikult sulanud
Kalamari		Oma pakendis, alumiinium või plastik konteineris	2-3	Kuni on korralikult sulanud
Teod		Solvees, alumiinium või plastik konteineris	3	Kuni on korralikult sulanud
Puuviljad ja Juurviljad		Ettevalmistus	Hoiustamise aeg (kuudes)	Sulatamise aeg toatemperatuuril -tundides-
Lillkapsas		Eemaldage lehed, jagada tuum osadeks ning hoidke seda vees, mis sisaldab väikeses koguses sidrunimahla.	10 - 12	Võib kasutada külmutatult
Rohelised oad, türgi oad		Peske oad ja lõigake väikesteks tükkideks.	10 - 13	Võib kasutada külmutatult
Herned		Puhastage ja peske	12	Võib kasutada külmutatult
Seened ja spargel		Peske oad ja lõigake väikesteks tükkideks	6 - 9	Võib kasutada külmutatult
Kapsas		Puhastatud kujul	6 - 8	2
Baklažaan		Lõigake peale pesemist 2cm tükkideks	10 - 12	Eraldage kettad üksteisest
Mais		Puhastage ja pakkige kas tõlvikute või teradena	12	Võib kasutada külmutatult
Porgand		Peske ja lõigake viiludeks	12	Võib kasutada külmutatult
Pipar		Eemaldage vars, lõigake pooleks ja eemaldage seemned	8 - 10	Võib kasutada külmutatult
Spinat		Pestult	6 - 9	2
Öunad ja pirnid		Koorige ja viilutage	8 - 10	(Külmikus) 5
Aprikoos ja virsik		Poolitage ja eemaldage kivi	4 - 6	(Külmikus) 4
Maasikad ja vaarikad		Peske ja puhastage marjad	8 - 12	2
Keedetud puuviljad		Topsis kuhu on lisatud 10% suhkrut	12	4
Ploomid, kirsid, hapud kirsid		Peske ja eemaldage kivid	8 - 12	5 - 7
Piimatooted ja kondiitritooted		Ettevalmistus	Säilitamise aeg (kuudes)	Hoiustamise tingimused
Pakendatud (Homogeniseeritud) piim		Originaal pakendis	2 - 3	Ainult homogeniseeritud piim
Juust-välja arvatud valge juust		Viiludena	6 - 8	Lühiajalisel säilitamisel võivad jääda oma originaal pakendisse. Samuti võib need keerata toidukillesse, et säilitada pikema aja jooksul.
Või, margariin		Originaal pakendis	6
Muna*	Munavalge		10 - 12	30 gr vastab munakollasele.	Suletud konteineris
	Muna segu (valge – kollane)	Väga hästi segatuna, lisatud näpuotsatäis suhkrut või soola, et takistada liigset paksenemist	10	50 gr vastab munakollasele.
	Munakollane	Väga hästi segatuna, lisatud näpuotsatäis suhkrut või soola, et takistada liigset paksenemist	8 - 10	20 gr vastab munakollasele.

(*) Muna ei tohi külmutada koorega. Valge ja kollane tuleb külmutada eraldi või väga hästi segatuna.

	Hoiustamise aeg (kuudes)	Sulatamise aeg toatemperatuuril (tundides)	Sulatamise aeg ahjus (minutites)
Leib	4 - 6	2 - 3	4-5 (220-225 °C)
Küpsised	3 - 6	1 - 1,5	5-8 (190-200 °C)
Pirukas	1 - 3	2 - 3	5-10 (200-225 °C)
Tort	1 - 1,5	3 - 4	5-8 (190-200 °C)
Filotaigen	2 - 3	1 - 1,5	5-8 (190-200 °C)
Pizza	2 - 3	2 - 4	15-20 (200 °C)

PEATÜKK - 4. PUHASTAMINE JA HOOLDUS

Veenduge, et seade on enne puhastamist vooluvõrgust eemaldatud.

Ärge puhastage külmikut valades sinna vett.

Võite pühkida väliseid ja sisemisi pindasid pehme riide või käsnaga kasutades sooja seebivett.

- Eemaldage ükshaaval köik osad ja puhastage sooja seebiveega. .

- Ärge kasutage puhastamiseks kergestisüttivaid, plahvatusohtlikke või söövitavaid materjale nagu näiteks lahustid, gaasid või happed.

- Puhastage kondensaatorit harjaga vähemalt kord aastas. Nii säästate energiat ja seade töötab tõhusamalt.

Veenduge, et külmik oleks puhastamise ajaks vooluvõrgust eemaldatud.

Sulatamine

Külmik on varustatud täisautomaatse sulatusega. Sulatusprotsessi käigus tekkiv vesi läheb läbi veekogumistila, voolab külmiku taga asuvasse aurustumiskonteinerisse ja aurustub seal ära.

Kui teie külmikul on LED-valgusti, võtke ühendust esindajaga, kuna selliseid valgusteid võivad vahetada ainult kvalifitseeritud tehnikud.

LED-valgusti

PEATÜKK - 5. TARNE JA ÜMBERPAIGUTAMINE

• Teise kohta transportimiseks võib hoida alles originaal pakendi ja penoplasti (soovituslik).
• Teise kohta transportimisel peate kinnitama külmiku paksu pakendi, rihmade või tugevate köitega ja järgima pakendil toodud transpordi soovitusi.
• Eemaldage eemaldatavad osad (riiulid, tarvikud, juurviljakorvid jne.) või kinnitage need transpordi ajaks löökide vältimiseks rihmadega külmiku sisse.

Kandke külmikut püstises asendis.

Ukse ümberpaigutamine

• Külmiku ukse avanemise suunda on võimalik muuta, kui külmiku käepidemed on paigaldatud külmiku ukse esipinnale.
• Ilma käepidemeta mudelitel ja külgedele kinnitatud käepidemega mudelitel on võimalik muuta ukse avanemissuunda.
• Kui soovite ukse avanemise suunda muuta, peate selleks võtma ühendust lähima teenindusega.

PEATÜKK - 6. ENNE TEENINDUSSE HELISTAMIST

Teie sügavkülmikl on törketuvastussüsteem, mis jagab teile juhiseid, kui seade oodatud moel ei tööta. Törke korral kuvatakse vastav törkekood juhtpaneelile. Järgnevalt on näidatud köige tavapärasemad törkekoodid. Kui seadme displeile kuvatakse kood, mida järgnevalt ei ole näidatud, võtke klienditeenindusega.

Häre märgutuli lülitub sisse	TÖRKE TÜÜP	PÖHJUS	MIDA TEHA
	„Törke-hoiatus”	Mõne(de)s osa(de)s esineb rikkeid võijahutusprotsessis on ilmnenud tõrge	Kontrollige, kas uks on kinni või lahti. Kui uks on kinni, Võtke võimalikult peatselt ühendust Sharpi klienditeenindusega

Kontrollige hoiatusi

Sügavkülmik ei tööta

• Kas on voolukatkestus?
• Kas pistik on korralikult pistikupesasse ühendatud?
• Kas pistikupesa kaitse või peakaitse on rakendunud?
• Kas pistikupesa ei ole töökorras? Selle kontrollimiseks ühendage külmik mönda töötavasse pistikupesasse.

Kui sügavkülmik ei ole piisavalt külm

• Kas valitud on sobiv temperatuur?
• Kas sügavkülmiku ust on avatud sageli ja jäetud kauaks lahti?
• Kas sügavkülmiku uks on korralikult suletud?
• Kas asetasite nõu või toidu sügavkülmikusse selliselt, et see puutub vastu sügavkülmiku tagaseina, takistades sellega õhu ringvoolu?
• Kas teie sügavkülmik on ülemääraselt täidetud?
• Kas sügavkülmiku ning taga- ja külgseinte vahel on piisavalt vaba ruumi.
• Kas ümbritsev temperatuur on kasutusjuhendis märgitud vahemikus?

Sügavkülmikus asuvad toiduained on üle jahutatud

• Kas valitud on sobiv temperatuur?
• Kas sügavkülmikusse asetati hiljuti liiga palju toiduaineid?

Kui sügavkülmik töötab liiga valjult

Valitud jahutustaseme säilitamiseks lülitub kompressor aeg-ajalt sisse. Sel perioodil sügavkülmikust kostuv müra on normaalne ja tuleneb selle töötamisest. Vajaliku jahutustaseme saavutamisel nörgeneb müra automaatselt. Kui müra kestab edasi, kontrollige alljärgnevat.

• Kas seade on loodis? Kas tugijalad on reguleeritud?
• Kas sügavkülmiku taga on möni ese?
• Kas riiulid või riiulitele asetatud nõud vibreerivad? Kui jah, paigutage riiulid ja/või nõud uuesti oma kohale.
• Kas sügavkülmikusse asetatud objektid vibreerivad?

Normaalne müra

Pröksuv heli (jää murdumine)

• Automaatse sulatamise ajal.
- Seadme jahtumise või soojenemise ajal (tänu seadme materjali paisumisele).

Lühike pröksumine Kostub siis, kui termostaat kompressori sisse/välja lülitab.

Kompressori müra (tavaline mootori müra) Selline müra tähendab, et kompressor töötab normaalselt. Sisselülitamisel vöib kompressor tekitada lühikese aja vältel tugevamat müra.

Mulisemise ja pritsimise heli Sellist heli tekitab külmaahela torudes ringlev külmaagens.

Vee voolamise heli Sulatamise ajal aurustusnõusse voolava vee tekitatud normaalne heli. Sellist heli võib kuulda sulatamise ajal.

Öhu puhumise heli (tavaline ventilaatori müra) Sellist müra võib kuulda No-Frost sügavkülmikutes süsteemi tavalise töötamise käigus ja seda tekitab öhu ringlemine.

Külmiku sisse koguneb niiskus

• Kas toiduained on korralikult pakendatud? Kas pakendid on enne sügavkülmikusse asetamist korralikult ära kuivatatud?
• Kas sügavkülmiku ust on liiga sageli avatud? Ukse avamisel siseneb sügavkülmikusse seadet ümbritsevas öhus leiduv niiskus. Eriti juhul, kui ruumi öhuniiskus on liiga körge, tekkib niiskumine seda kiiremini, mida sagedamini ust avatakse.

Uksi ei ole võimalik korralikult sulgeda ega avada

• Kas toidupakendid ei võimalda uksel korralikult sulguda?
• Kas uksekülmuti, korvid ja jääkarp on õigesti oma kohale asetatud?
• Kas uksetihend on purunenud või rebenenud?
• Kas sügavkülmik asetseb loodis aluspinnal?

Sügavkülmiku korpuse ja ukse kokkupuutepinnad on soojad

Eriti suvisel ajal (kuuma ilmaga) võivad sellised kontaktpinnad muutuda kompressori töötamisel soojemaks; tegemist on normaalse nähtusega.

TÄHTSAD MÄRKUSED

• Kompressori termokaitse rakendub ootamatu voolukatkestuse või seadme pistiku pesast väljatõmbamisel, kuna jahutussüsteemi gaas ei ole stabiliseerunud. Tegemist on normaalse nähtusega ning sügavkülmik käivitub uuesti 4 või 5 minuti möödumisel.
• Sügavkülmiku jahutusseade on peidetud tagaseina sisse. Seetõttu võivad määratud ajavahemike järel ilmuda sügavkülmiku tagapinnale veepiisad või jää. Tegemist on normaalse nähtusega. Sulatamist ei ole vaja teostada, kui pole justtekkinud paksu jääkihti.
• Kui te ei plaani oma sügavkülmikut pika aja vältel kasutada (näiteks suvepuhkuse ajal), eraldage seade vooluvõrgust. Puhastage sügavkülmik jaotises 4 toodud juhiste alusel ja jätke ebameeldivate lõhnade tekkimise vältimiseks seadme uks avatuks.
• Teie ostetud seade on ettenähtud kodu tüüpi kasutamiseks ja seda võib kasutada ainult kodus ja seadmele ettenähtud otstarbel. Seade ei sobi äriliseks või ühiskasutamiseks. Kui tarbija ei kasutada seadet neist nõuetest kinni pidades, ei ole seadme tootja ega edasimüüja vastutavad garantiiperiooodil ette tulla võivate rikete ja remontimisvajaduste eest.

- Kui probleem püsib ka pärast köikide eelmainitud juhiste järgimist, pidage nõu ametliku hooldusteenusepakkujaga.

Energia säästmise nõuanded

1. Paigutage seade jahedasse hästiõhutatud ruumi, otsese päikesevalguse eest kaitstud kohta ja soojusallikatest (radiaatorid, pliidid jne) eemale. Vastasel juhul kasutage isolatsiooniplaati.
2. Laske soojal toidul ja joogil enne külmikusse asetamist maha jahtuda.
3. Jooginõud peavad olema kaanega kaetud. Vastasel korral suureneb külmiku niiskusesisaldus ja seadme tööaeg pikeneb. Samuti aitab jookide kaanetamine säilitada löhna ja maitset.
4. Toitu ja jooke külmikusse asetades hoidke ust lahti nii vähe aega kui võimalik.
5. Hoidke erineva temperatuuriga kambrite (külmutuskastid, jäätera, jääkuubikuvorm jne) kattepaneelid suletuna.
6. Ukse tihend peab olema puhas ja painduv.Kui on kulumise märke ja tihend on eemaldatav, vahetage tihend välja. Kui tihend ei ole eemaldatav, tuleb terve uks välja vahetada.
7. Ökonoomne režiim / vaikeseade funktsioon säilitab külmutatud toiduaineid, säästes samal ajal energiat.
8. Külmutuskamber (sügavkülmik): seadmes olemasolev konfiguratsioon tagab köige säästlikuma energiakasutuse.
9. Ärge eemaldage külmutuskorvis olevaid külmaakumulaatoreid (kui on olemas).

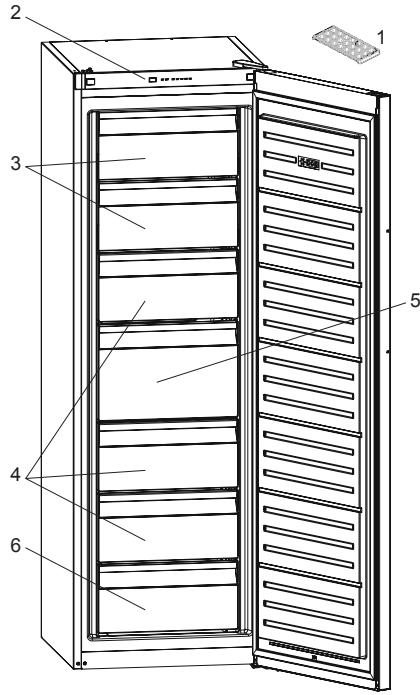

1 2 3 4 5 6

Mõne mudeli ülemises korvis on jäämasinaga riiul.

1. Jääalus *
2. Sügavkülmiku juhtpaneel
3. Sügavkülmiku klapp
4. Sügavkülmiku sahtlid
5. Sügavkülmiku suur sahtel
6. Sügavkülmiku alumine sahtel

* Osadel mudelitel

Selle üldinformatiivse joonise koostamise möte on näidata seadme erinevaid osi ja tarvikuid. Seadme konkreetsel mudelil võivad osad olla erinevad.

OSA - 8. TEHNILISED ANDMED

Tehniline teave on toodud seadme siseküljel asuval andmeplaadil ja energiaetiketil.

Seadme energiaetiketil asuv QR-kood viib teid veebilehele, millelt saate teavet seadme jõudluse kohta ELi EPRELi andmebaasis.

Hoidke energiaetikett, see kasutusjuhend ja muud seadmega kaasas olevad dokumendid alles.

EPRELis olevat teavet leiate ka veebilehelt https://eprel.ec.europa.eu ning mudeli nime ja tootenumbri leiate seadme andmeplaadilt.

Täpsemat teavet energiaetiketi kohta vt lingil www.theenergylabel.eu.

OSA - 9. TEAVE KATSEASUTUSTELE

Seadme paigaldamine ja ettevalmistamine märgise EcoDesign kinnitamiseks peab vastama standardile EN 62552. Ventilatsiooninõuded, öönsuse möötmed ja minimaalsed vahemaad seadme tagaküljel peavad vastama kasutusjuhendi OSAS 1 toodud andmetele. Täiendavat teavet, sh teavet seadme täitmise kohta saate tootjalt.

RO	FOC	Avertisment: Risc de incendiu / materiale inflamabile

Cuprins

ÎNAINTE DE UTILIZAREA APARATULUI 114
