KASUTUSJUHEND HSM1872 HSM

1 Sümbolite selgitused ja ohutusju-hised

HOIATUS

Ohumärk hõrgusõnaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete või eluohtlike vigastuste eest.

Sümbolit

TÄHELEPANU

kasutatakse ainult juhul, kui tähelepanematuse tagajärjeks võib olla varakahju.

Sümbol Märkus

tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet.

Ohutusjuhised

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see järgsutajatele edasi.

mistele kasutajatele edasi.

Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

Vigastusoht teravate nugade töttu!

Ärge pistke kätt paberi toiteava pilusse.

Vigastusoht sissetömbamisel!

Hoidke lahtised juuksed, avar riie- tus, lipsud, sallid ning kaela- ja käeketid paberipurustaja löikeavast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Ohtlik lastele ja teistele inimes- tele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks.

Elektrivooluga seotud oht!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

- Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.

Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetami-seks või puhastamiseks välja ja tömmake selleks toitepistikust.

- Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut märgade kätega.

- Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

garantii

Vaadake seadme tagaküljel asuvalt tüübisildilt, milline on teie paberipurustaja löikelaius ja toitepinge, ning lugege vastavaid peatükke kasutusjuhendist.

Paberipurustaja on möeldud üksnes paberi purustamiseks. Olenevalt purustamise viisist vöib väikestes kogustes purustada ka järgmisi materjale:

Lõike laius (mm) 5,8 3,9 3,9x40 1,9x15
Kreditkaardid, CD-d, diske-tid, USB-mälupulgad	●	●	●

Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes. Vaid 1 × 5 mm lõikelaiusega masinate puhul ei tohi paberis olla vihiku- ega kirjaklambreid.

Märkus

Eraldi CD-lõikeseadmega (valikuline) saate paberi lõikeseadmest sõltumata hävitada CDsid, diskette ja krediitkaarte.

Paberipurustaja garantiiaeg on 3 aastat. HSM paberipurustaja terasest lõikerullikutele kehtib eraldi söltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Öeldu ei puuduta paberipurustajaid lõikelaiusega 0,78 × 11 mm ja 1 × 5 mm. Kulumine, mitte-asjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist.

3 Ülevaade2 Sihipärane kasutamine,

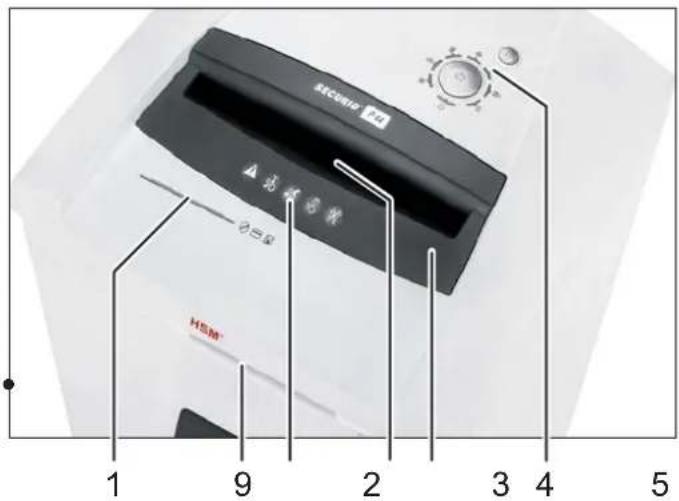

Märkus: Vastavalt teie masina ehitusvariandile ei ole sellel köiki ehitusgruppe.

1 CD-de, disketid ja krediitkaartide (valikuline) sisestusava
2 Ohutusjuhised
3 Paberi sisestusava valgusbarjäär
4 Ohutuskate
5 Käsitsus- ja näiduelement
6 Kasutusjuhendi ja ölipudeli hoidik
7 CD-de, disketid ja krediitkaartide (valikuline) jäätmekast
8 Lõikeploki öli sisestusava (ainult tükeldamine)
9 PAPERcontrol

eesti

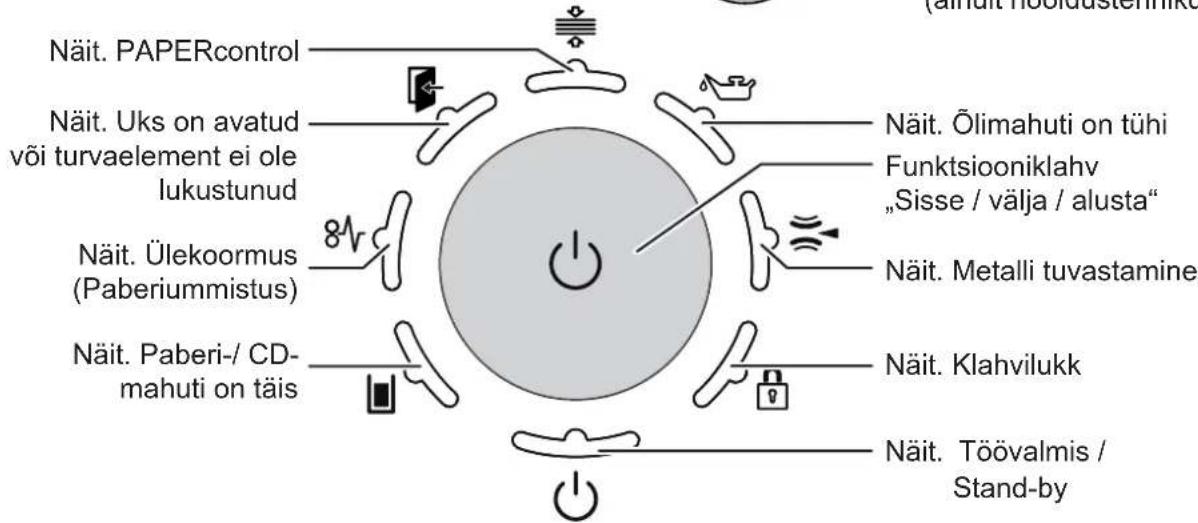

Käsitsus- ja näiduelemendid

Märkus: Vastavalt masina ehitusvariandile ei ole köik funktsioonid kättesaadavad.

R-klahv:

• lõikeseade töötab tagurpidi
  • törke kviteerimine
  • tarkvaraversiooni kuvamine (ainult hooldustehnikule)

4 Kasutuselevõtt

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektri- löögi oht.

• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.
• Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pinda-dest. Öhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
• Veenduge enne pistiku sisestamist, et voo-luvõrgu pinge ja sagedus ühtiksid andme-tega seadme tüübisildil.

- Avage enne seadme kasutamist uks ja eemaldage transportimiseks paigaldatud liblikpoldid põrandaplaadilt lõikeseadme all.

- Pistke masina toitepistik nõuetekohaselt pai-galdatud pistikupesasse.

eesti

5 Kasutamine

• Kontrollige, et paberi sisestusavas ei oleks paberit.
  • Vajutage käsitsusklahvi.
  ▶ Süttib näit „töövalmis”.

Paberi purustamine

Paberipaksuse möötmine funktsiooniga PAPERcontrol

Paberipurustajal on sisseehitatud paberipaksuse möötmisseade. Selle abil saate kontrollida, kas paberivirna saab ühe tööetapina hävitada või mitte.

• Lükake paberivirn kontrollpilusse.

Pärast lühikest viivitust süttib juhtelemendil näit:

Kollane: paberi hulk on masina maksimaalse võimsuse vahemikus. Vähendage lehtede arvu, et säästa masinat ja vältida paberiummistust.

Punane: lehtede arv on suurem masina maksimaalsest lõikamisvõimsusest. Vältige lõikeseadme blokee-rimist ja vähendage paberi hulka.

• Eemaldage paberivirn.

Valgusbarjäär käivitab löikeseadme auto- maatselt. Jälgige seetöttu kitsaste paberiri- bade puhul, et valgusbarjäär need tuvastaks.

TÄHELEPANU

Ärge hävitage paberit CD-lõikeseadmes. See võib põhjustada kahjustusi.

Märkus

Paberi ja CD-lõikeseadet ei saa samaaegselt kasutada. Hävitage alati ainult üht liiki materjali.

Umbes 3 sekundit pärast viimase paberi purustamist lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

CDde / USB-mälupulgad / krediitkaartide / diskettide hävitamine

• Kontrollige, kas teie masin on möeldud nende materjalide hävitamiseks (vaadake „Sihipärane kasutamine”).
• Eraldi lõikeseadmega (valikuline) masinatel sisestage CD-d, disketid ja kreditkaardid selle lõikeseadme sisestusavasse. Ohutuskate kaitseb Teid kildude eest.

Ilma eraldiseisva CD-lõikeseadmeta masinate puhul kasutage paberi sisestusava.

Märkus

Paberi ja CD-lõikeseadet ei saa samaaegselt kasutada. Hävitage alati ainult üht liiki materjali.

• USB-mälupulgad hävitage alati paberi löike-seadmes.
• Palun pöörake tähelepanu keskkonnale ja käidelge erinevaid materjale eraldi.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi.
▶ Kustub näit „töövalmis”.

Täiendavad funktsioonirežiimid

- Pideva käituse režiim

Kasutamine: Suure koguse paberi hävitamine Funktsioon: lõikemehhanism töötab lakkamatult. Kui kahe minuti jooksul ei ole materjali sisestatud, lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile. Alustamine: vajutage käsitsusklahvi 3 sekundit. Enneaegne lõpetamine: vajutage käsitsusklahvi.

- Ooterežiim

Funktsioon: kaks minutit pärast viimase pa- beri sisestamist lülitatakse köik mittevajalikud tarbijad automaatselt välja. Näit „töövalmis” vilgub korrapäraste ajavahe- mike järel. Paberi sisestamisel käivitub paberipurusti automaatselt.

• Automaatne väljalülitamine

Funktsioon: Kui paberipurustajat ei ole kasutatud 40 minutit, lülitub see täiesti välja ega tarbi seega enam voolu (öösel, nädalavahetusel). Uuesti kasutuselevött: Vajutage käsitsusklahvi.

Rikke- ja funktsiooninäidud

Näit Törge	Törke kõrvaldamine
Pidev tuli	Paberium-mistusÜlekoormus	Olete korraga masinasse pannud liiga palju pabereid.➢ Lõikemehanism töötab mõned sekundid tagurdpidi ja lükkab paberi välja.Paberipaki väljavõtmiseks vajutage vajaduse korral veel tagasikäiguklahvi „R”.Jagage paberipakk pooleks.Sisestage paberid üksteise järel purustisse.MärkusParemaks paberi eemaldamiseks võite turvaelemendi üles klappida. Vaju-tage selle jaoks turvaelemendi eesääre keskele ja tõstke klapp üles.MärkusSee näit süttib ka siis, kui mootor on üle koormatud. Sel juhul laske paberipurustil enne järgmist kasutamist 20 minutit jahtuda.
	Paberi ja CD samaaegne sisestamine	Ärge kasutage mõlemat lõikeseadet üheaegselt, vaid hävitage paber ja CDd/disketid/kreditkaardid üksteise järel.
	Vajutage turvaelemen-dile	Märgutuli vilgub ka siis, kui paberiummistuse ajal vajutatakse turvaelemen-dile või avatakse uks.
Pidev tuliTuli vilgub	Paberi jäät-mekast on täis	Tühjendage paberi jäätmekast.MärkusKui vajutate enne mahuti eemaldamist korraks tagasikäiguklahvi, tõmma-takse osa jäätmetest lõikemehhanismi tagasi.
	CD-mahuti on täis	Tühjendage CD-mahuti. Tõstke see üles, hoidikust välja.
	Luuk on avatud või turvaelement ei ole lukus-tunud	Sulgege uks või lukustage turvaelement.MärkusTuvastatakse turvaelemendi liikumine hävitamisel. Kui teie masin lülitub välja veast märku andmata, tõmmake paber paberisisestusavast välja ja pange paber uuesti avasse.
	Metalli tu-vastamine	Vajutage reverseerimise klahvile ja tõmmake paber sisestuspilust välja.Eemaldage metall, mis on paberi või turvaelemendi küljes.Kviteerige tõrge R-klahvile vajutamise abil.
Tõrge
Lõikeseade töötab kat-kestamatult, kuigi masin ei ole alalise töötamise režiimis.		Valgusbarjäär on paberitolmu tõttu määrdunud.Puhastage valgusbarjääri paberi sisestusavad kuiva pintsli või lapiga.
Näit Funktsioon
põleb mitu näitu korraga R-klahvi hoiti all kauem kui 20 sekundit: tarkvaraversiooni kuvamine (ainult hooldustehnikule)

Näit Törge Törke körvaldamine

Õlimahuti on tühi

• Täitke mahutit lõikeploki õliga.

asutage selle jaoks vaid HSM-spetsiaalõli!

Mahuti mahtuvus. 250 ml

Vajutage turvaelemendile ja tõstke klapp üles.

Õli sisestusava asub sisestuspilu paremal küljel.

Õli saab lisada nii väikese ava 1

(eemaldage kollane kork) kui ka normaalse ava

Näit Funktsioon Aktiveerimine/desaktiveerimine

Klahvilukk on aktiveeritud.

Klahviluku aktiveerimiseks või desaktiveerimiseks

• vajutage ja hoidke all reverseerimise klahvi

• vajutage sisse/välja klahvi

- vabastage köigepealt sisse/välja-klahv (Ein/Aus) ja seejärel R-klahv

Juhised

Käsitsi reverseerimine

Reverseerimise klahvi vajutades pöörleb lõike-seade tagurpidi ja lülitatakse 2 sekundi möö-dudes välja ka siis, kui klahv on ikka veel alla vajutatud. Uue käsitsi reverseerimise alustamiseks peab klahvi lahti laskma ja seda uuesti vajutama.

Kui paberipurustajat kasutatakse juba hävitamise suunas, viib käesoleva klahvi vajutamine kohese reverseerimiseni.

Jäätmekast

Mõlema lõikeseadme ajam peatatakse, kui paberi- või CD-mahuti on täis.

Eraldi CD-lõikeseadmega masinatel jälgitakse CD-mahuti täituvust (vt ülevaade, pos 7). Tühjendage mahuti pärast märguannet juht- ja näiduelemendil.

Palun pöörake tähelepanu keskkonnale ja käidelge erinevaid materjale eraldi.

Automaatne ölitaja (ainult tükeldamisel)

Lõikeseadmete õlitamine umbes 1,5 sekundi jooksul toimub vastavalt

- pärast 200sekundilist löikeseadme töötamist

(vastab umbes 50-le paberi hävituskorrare)

- Reverseerimise klahvi vajutamine järgmisel hävitamise suunas käitamisel

Signalisatsioon „Õlimahuti on tühi” kustub auto-maatselt pärast mahuti täitmist. Paberipurustaja on ka tühja õlimahuti korral töövalmis.

Metalli tuvastamine (valikuline)

Paberipurustaja on valikuliselt varustatud metalli tuvastamise funktsiooniga. Automaatse väljalülitumise abil välditakse lõikeseadme kah-justumist kirjaklambrite ja muude metalldetailide töttu.

Turvaelemendi kontroll

Tuvastatakse turvaelemendi liikumine hävitamisel. Kui teie masin lülitub välja veast märku andmata, tömmake paber paberisisestusavast välja ja pange paber uuesti avasse.

PAPERcontrol

Paberi paksuse möötmist kalibreeritakse regulaarselt: 400 sekundi pärast vilgub märgutuli lühikest aega.

6 Puhastus ja hooldus

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektri- löögi oht.

Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tõmmake selleks toitepistikust.

Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i klienditeenindusel ja meie lepingupartnerite hool-dustehnikutel. Klienditeeninduse aadressid leiate leheküljelt 202.

Puhastage paberipurustajat ainult pehme lapi ja örnatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

Ainult ribastamine:

Ölitage lõikemehhanismi lõiketulemuse halvenemisel, müra tekkimisel ja iga kord pärast jäätmekasti tühjen-

damist. Kasutage selle jaoks HSM-lõikeploki spetsiaalset õli.

• Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sisestamata u. 10 sekundit püsikäituse režiimis töötada.
  ▶ Eralduvad paberitolm ja -osakesed.

7 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonikaseadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisal-dub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätme-käitluse või käsitsemise korral võivad

need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka köik pakendimaterjalid keskkonnasöbralikku jäätmekäitlusse.

8 Tarnekomplekt

• Töövalmis paberipurustaja karbis, pakketei-biga kinnitatud kast alusel
  • 5 jäätmekotti
  • 1 pudel lõikeploki spetsiaalõli tükeldavatele seadmetele
• Kasutusjuhend

Tarvikud

• 25 jäätmekotti tellimisnumber-Nr. 1.452.995.000
• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403

Klienditeeninduse aadressid leiate leheküljelt 202.

9 Tehnilised andmed

Purustamisviis		Ribastamine Tükeldamine
Purustatud tüki suurus (mm) 5,8 3,9 3,9 x 40		1,9 x 15 0,7	8 x 11 1 x 5
Turvatase DIN 66399		P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3	P-7/F-3
Purustamisjõudlus* (leht) DIN A4	70 g/m2	76 - 78	61 - 63	43 - 46	28 - 30	18 - 19	12
	80 g/m2	70 - 72	56 - 58	39 - 41	23 - 25	15 - 16	10
Purustamiskiirus		100 mm/s
Lõikeava laius		400 mm
ElektriühendusVõimsus maksimaalse lehtede arvu puhul		230 V, 50 Hz 120 V, 60 Hz2600 W
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast		-10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)		700 x 592 x 1025
Kaal		ca. 108 kg
Paberi jäätmete mahuti maht		205 l
Emissioni helirõhutase(tühikäigul / koormusel)		64 - 67 dB(A) / 65 dB(A)
Eraldi CD-lõikeseadme lõikesuurus (valik)		Tootenumber +C, E **			Tootenumber +M, N **
		4 x 7 mm			2 x 2 mm
CD-de purusti turvaklass		O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.
** Tunnuseks on täht pärast 7-kohalist tootenumbrit seadme tagaküljel oleval tüübisildil, nt 1873111C >> lõikesuurus 4 x 7 mm

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele öigusaktidele:

• madalpingedirektiiv 2006/95/EÜ
• elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ
- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifi kaadi esitamist.
