KASUTUSJUHEND LKG604002W ELECTROLUX

ET Kasutusjuhend | Pliit

MÔTLEME TEILE

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile möeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....3

2. OHUTUSJUHISED....5

3. PAIGALDAMINE....8

4. TOOTE KIRJELDUS....14

5. ENNE ESIMEST KASUTAMIST....15

6. PLIIT – IGAPÄEVANE KASUTAMINE.... 16

7. PLIIT - VIHJEID JA NÄPUNÄITEID.... 17

8. PLIIT – PUHASTUS JA HOOLDUS.... 17

9. AHI – IGAPÄEVANE KASUTAMINE 18

10. AHI - KELLA FUNKTSIOONID....20

11. AHI - TARVIKUTE KASUTAMINE.... 20

12. AHI - VIHJEID JA NÄPUNÄITEID.... 22

13. AHI – PUHASTUS JA HOOLDUS.... 24

14. VEAOTSING....27

15. ENERGIATÕHUSUS....28

16. JÄÄTMEKÄITLUS....29

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Tuleb jälgida, et lapsed seadmega ei mängiks.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.

• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

• Seadme paigaldamist ja toitekaablit vahetamist on lubatud teostada ainult kvalifitseeritud töötajatel.

• See seade on möeldud kasutamiseks körgusel kuni 2000 m merepinnast.
• See seade pole möeldud kasutamiseks laevadel, paatides või muudel alustel.
• Ülekuumenemise vältimiseks ärge paigaldage seda seadet katteukse taha.
• Ärge paigaldage seadet platvormile.
• Ärge kasutage seadet välistaimeri ega kaugjuhtimispuldi abil.
  • HOIATUS: Kui kasutate toiduvalmistamisel kuuma rasva või õli ja jätate pliidi järelvalveta, võib see olla ohtlik ja põhjustada tulekahju.
• Ärge kunagi kasutage toiduainetest põhjustatud tulekahju kustutamiseks vett. Lülitage seade välja ja katke leegid näiteks tuletõrjetekiga või kaanega.
• ETTEVAATUST: Valmival toidul tuleb silm peal hoida. Lühiajalise toiduvalmistamise puhul ei tohi pliidi juurest lahkuda.
  • HOIATUS: Tuleoht: Ärge hoidke keeduväljadel mingeid esemeid.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Ärge kasutage pliidi ukseklaasi või hingedega klaasi puhastamiseks karedaid abrasiivseid puhasteid ega teravaid metallist kaabitsaid, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.
• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.

• Enne avamist eemaldage kaanelt väljavalgunud liigne vedelik. Enne kaane sulgemist tuleb pliidi pinnal lasta jahtuda.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et te kütteelemente ei puutuks.

• Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.

• Enne hooldustöid ühendage lahti elektritoide.
  • HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud.
• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

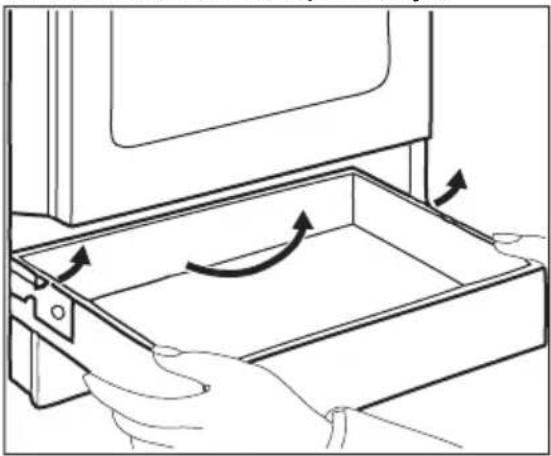

• Olge hoiusahtli käsitsemisel ettevaatlik. See võib kuumaks muutuda.

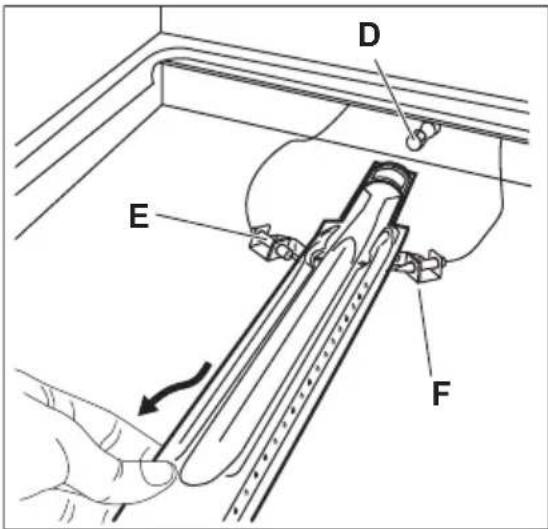

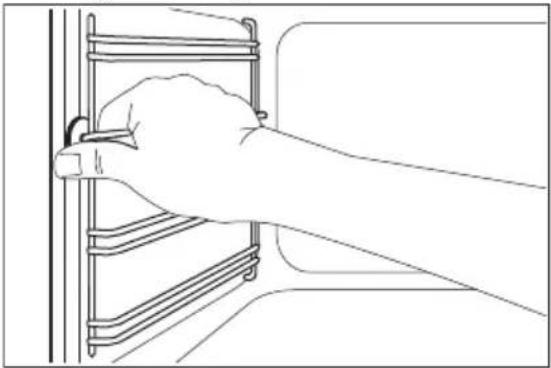

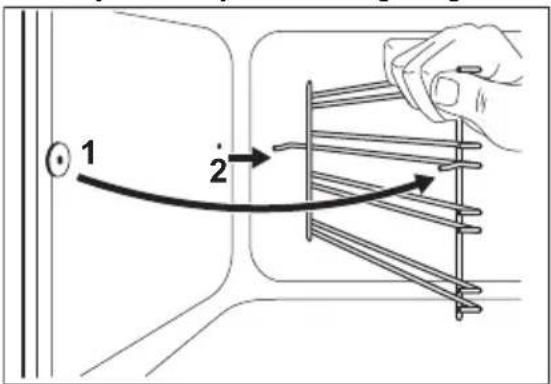

• Ahjuriiuli tugede eemaldamiseks tömmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
  • HOIATUS: Kasutage ainult selliseid pliidi kaitsevõresid, mis on seadme tootja poolt valmistatud või tootja poolt heaks kiidetud ja kasutusjuhendis loetletud, või seadmega kaasasolevaid pliidi kaitsevõresid. Ebasobiva kaitsevõre kasutamine võib kaasa tuua õnnetuse.

2. OHUTUSJUHISED

See seade sobib järgmiste turgude puhul:

EE

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Ärge tömmake seadet käepidemest.

• Köögimööbli ja niši mõõtmed peavad olema sobivad.

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.
• Möned seadme osad on voolupinge all. Katke seade mööbliga, et vältida ohtlike osade vastu minemist.
• Seadme küljed peavad jääma vastu teiste sama körgusega seadmete või kappide külgi.
• Ärge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad tulised anumad ukse või akna avamisel seadme pealt maha kukkuda.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
• Seade peab olema maandatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.
• Enne toitejuhtme pistikusse sisestamist sulgege korralikult seadme uks.

2.3 Gaasiühendus

• Kõik gaasiühendused peab teostama kvalifitseeritud tehnik.
• Enne seadme paigaldamist veenduge, et kohaliku jaotusvõrgu tingimused (gaasi tüüp ja rõhk) ning seadme seadistused on omavahel kooskõlas.
• Veenduge, et seadme ümbruses toimub õhuringlus.
  • Gaasivarustuse teave on andmesildil.
• See seade ei ole ühendatud seadmega, mis põlemissaadusi väljutaks. Veenduge, et ühendate seadme vastavalt kehtivatele

paigalduseeskirjadele. Järgige kindlasti ventilatsiooninõudeid.

2.4 Kasutamine

HOIATUS!

Vigastuse ja põletuse oht. Elektrilöögi oht.

ETTEVAATUST!

Gaasipliidi kasutamise tulemuseks on soojuse, niiskuse ja põlemisproduktide tekkimine ruumis, kuhu see on paigaldatud. Veenduge, et seadme kasutamise ajal oleks köök hästi ventileeritud.

Seadme pikaajaline intensiivne kasutamine võib nõuda täiendavat ventilatsiooni, näiteks mehaanilise ventilatsiooni (kui see on olemas) võimsuse suurendamist, täiendavat ventilatsiooni põlemisproduktide ruumist ohutuks väljajuhtimiseks, tagades samal ajal ruumi õhuvahetuse täiendava ventilatsiooni abil. Enne lisaventilatsiooni paigaldamist konsulteerige kvalifitseeritud spetsialistiga.

• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Deaktiveerige seade iga kord pärast kasutamist.
• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum öhk vöib vabaneda.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge kasutage seadet töö- ega hoiupinnana.

HOIATUS!

Tulekahju ja plahvatuse oht.

• Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamiseks rasva või õli, vältige nende kokkupuudet leekide või kuumutatud esemetega.

• Väga kuumast ölist eralduvad aurud võivad põhjustada iseeneslikku süttimist.

• Toidujääke sisaldav kasutatud öli võib põhjustada tulekahju madalamal temperatuuril, kui esmakordselt kasutatav öli.

• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.
• Årge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.
• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga vöib tekitada alkoholi ja öhu segu.

HOIATUS!

Seadme kahjustamise oht.

- Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:

– ärge pange ahjunõusid ega muid esemeid otse seadme põhjale.
– ärge asetage alumiiniumfooliumit seadmele ega otse ahju põhjale.
– ärge pange vett vahetult kuuma seadmesse.
– ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu.
- olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.
• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis vöivad olla püsivad.
• Ärge hoidke tuliseid nõusid juhtpaneelil.
• Ärge laske nõul kuivaks keeda.
• Olge ettevaatlik ja ärge laske esemetel ega keedunõudel seadmele kukkuda. Pind võib kahjustuda.
• Ärge kunagi jätke sisselülitatud põletit tühja nõuga või ilma nõuta.
• Valumalmist või alumiiniumist valmistatud või kahjustatud põhjaga keedunõud võivad tekitada kriimustusi. Tõstke alati esemed üles, kui peate neid pliidiplaadil liigutama.
• Ruumis, kuhu seade on paigaldatud, peab olema tagatud hea ventilatsioon.

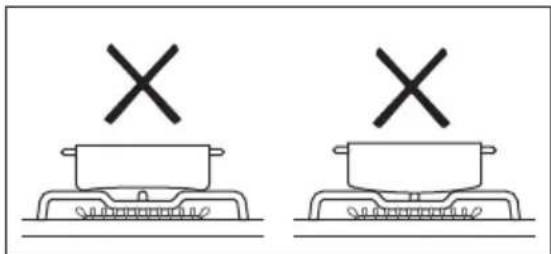

• Kasutage ainult stabiilseid, sobiva kuju ja läbimõõduga keedunõusid, mis on mõõtmetelt põletitest suuremad.

• Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalasendist minimaalasendisse.

• Kasutage ainult seadmega kaasnenuud tarvikuid.

• Ärge paigutage põletitele leegihajutajat.

Kehavigastuse, tulekahju või seadme kahjustamise oht.

• Enne hooldust lülitage seade välja. Ühendage toitepistik pistikupesast lahti;
• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.

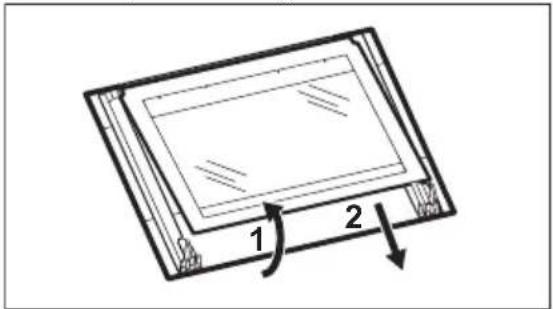

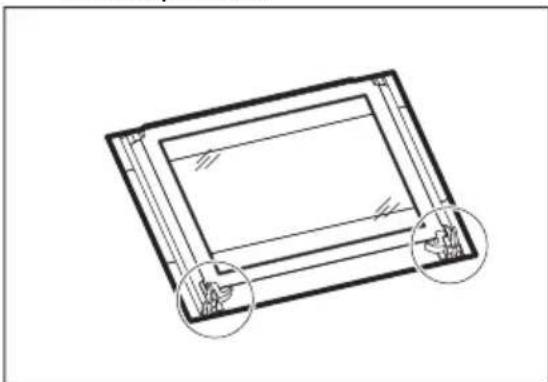

• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Võtke ühendust volitatud teeninduskeskusega.

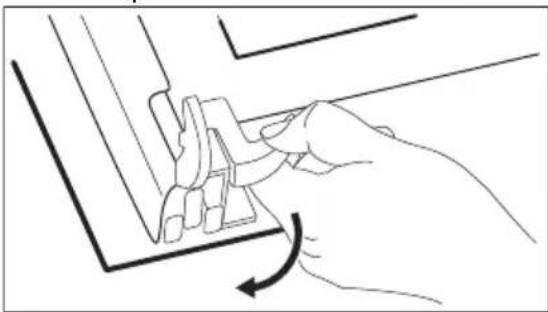

• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!
• Rasv ja seadmesse kogunenud toidujäägid võivad põhjustada tulekahju.
• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid vahendeid, küürimiskäsnu, lahusteid ega metallesemeid.
• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.
• Katalüütilise emaili (kui see on olemas) puhastamisel ärge kasutage mingeid pesuaineid.
• Ärge peske põleteid nõudepesumasinas.

2.6 Kaas

• Ärge muutke kaane tehnilisi omadusi.
• Puhastage kaant regulaarselt.
• Årge avage kaant, kui selle pinnal on vedelikku.
• Enne kaane sulgemist lülitage köik põletid välja.
• Ärge sulgege kaant enne, kui pliit ja ahi on täielikult maha jahtunud.
• Kuumutamisel võib klaasist kaas (kui see on olemas) puruneda.

• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.
• Toode sisaldab energiatõhususe klassi G valgusallikat.
• Kasutage ainult samasuguste näitajatega lampe.

2.8 Hooldus

- Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.

- Kasutage ainult originaalvaruosi.

2.9 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksekäepide, et vältida laste või lemmikloomade seadmesse lõksujäämist.
  • Tasandage välised gaasitorud.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Seadme asukoht

Eraldiseisva seadme kapid saab paigaldada ühele või kahele küljele ja nurka.

Seadme ja tagaseina vahekaugus peab olema vähemalt 1 cm, et kaas avaneks vabalt.

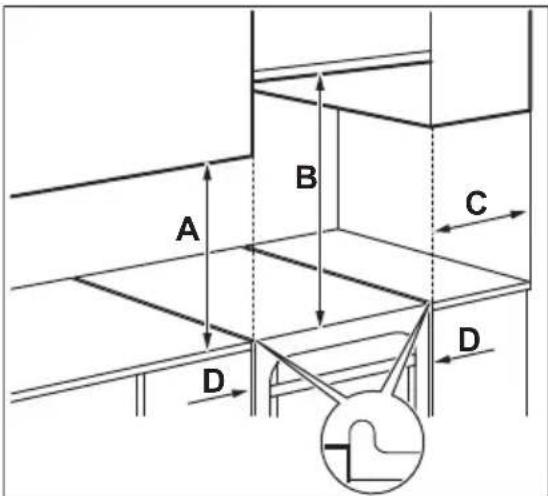

Minimaalsete paigalduskauguste kohta leiate teavet tabelist.

Minimaalsed vahekaugused

Mõõdud mm

A 400

B 650

C 150

D 20

3.2 Tehnilised andmed

Pinge 220 - 240 V

Sagedus 50 - 60 Hz

Seadme klass 1

Mõõdud mm

Kõrgus 857

Laius 600

Sügavus 600

3.3 Muud tehnilised andmed

Seadme kategooria: II2H3B/P

Algne gaas: G20 (2H) 20 mbar

Gaasi asendus: G30/G31 (3B/P) 30/30 mbar

3.4 Möödaviigu läbimõõdud

PÕLETI MÖÖDAVIK, ∅ 1/100 mm

Lisapõleti 29

Poolkiire 32

Kiire 42

Ahi 44

3.5 Gaasipõletid MAAGAASILE G20 20 mbar

PÖLETI TAVAVÕIMSUS kW VÄHENDATUD VÕIMSUS		kW	INJEKTORI TÄHIS1/100 mm
Kiire	2.9	0.80	119
Poolkiire	1.85	0.43	96
Lisapõleti	0.95	0.35	70
Ahi	2.1	0.90	104o

3.6 Gaasipõletid vedelgaasile G30 30 mbar

PÕLETI	TAVAVÕIMSUS kW	VÄHENDATUD VÕIMSUS kW	INJEKTORI TÄHIS 1/100 mm	GAASI NIMIVOOL g/h
Kiire	3.0	0.72	88	218
Poolkiire 1.9	0.43	71	138
Lisapõleti	0.95	0.35	50	69
Ahi	2.1	0.90	71	153

3.7 Gaasipõletid vedelgaasile LPG G31 30 mbar

PÕLETI TAVAVÕIM- SUS kW	VÄHENDATUD VÕIMSUS kW	INJEKTORI TÄ- HIS 1/100 mm	GAASI NIMIVOOL g/h
Kiire 2.6 0.63 88 186
Poolkiire 1.6 0.38 71 114
Lisapõleti 0.85 0.31 50 61
Ahi 1.8 0.78 71 129

3.8 Gaasiühendus

HOIATUS!

Enne gaasi ühendamist lahutage seade vooluvõrgust või lülitage kaitsmekarbis olev kaitse välja. Sulgege gaasivarustuse peaventiil.

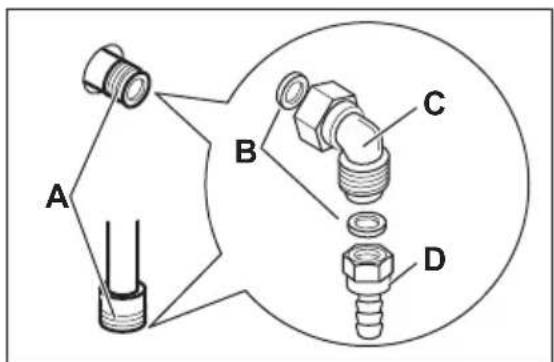

Kasutage fikseeritud ühendusi või roostevabast terasest painduvaid torusid vastavalt kehtivatele eeskirjadele. Painduvate metalltorude kasutamisel jälgige, et need ei puutuks vastu liikuvaid osi ja et neid ei muljutaks.

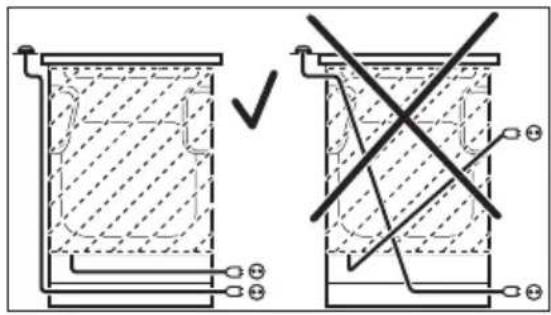

Toitekaabel ei tohi kokku puutuda joonisel näidatud seadme osaga.

HOIATUS!

Kui paigaldamine on lõppenud, veenduge, et iga toruliitmiku tihend ei leki. Tihendi kontrollimiseks kasutage seepi, mitte leeki.

3.9 Painduvate mittemetallist torude ühendus

Kui teil on lihtne juurdepääs ühendusele, võite kasutada painduvat toru. Painduv toru tuleb tugevalt kinnitada klambritega.

Paigaldamisel kasutage alati toruhoidjat ja tihendit. Painduvat toru saab kinnitada, kui:

• see ei saa kuumeneda üle toatemperatuuri, körgemale kui 30 °C,
  • ei ole pikem, kui 1500mm,
• sellel pole kusagil kitsenemist,
  • see ei ole keerdunud ega pinges,
• see ei puutu kokku teravate servade ega nurkadega,
• selle seisundit saab hölpsasti kontrollida. Painduvat toru kontrollides veenduge:
• et sellel pole mölemas otsas ja kogu pikkuse ulatuses mõrasid, lõikeid, põletusjälgı,
• et selle materjal pole kövenenud, selle vajalik elastsus on säilinud,
  • et kinnitusklambrid pole roostes;
• aegumistähtaeg ei ole ületatud.
  Kui ilmneb üks või mitu defekti, ärge parandage toru, vaid vahetage see välja.

Gaasiühenduse renn on juhtpaneeli tagaküljel.

3.10 Reguleerimine vastavalt

i

Eri gaasitüüpidele reguleerimist vöib teha ainult volitatud teenusepakkuja.

i

Kui seade on reguleeritud maagaasile, võite selle õigete injektorite abil seadistada vedelgaasile.

Gaasi voolukiiruse saab reguleerida sobivaks.

HOIATUS!

Enne injektorite tagasi panemist veenduge, et gaasinupud on asendis Väljas. Uhendage seade vooluvõrgust lahti. Laske seadmel maha jahtuda. Vigastuse oht!

Vaikimise on seade reguleeritud gaasile. Seadistuse muutmisel kasutage liitmikutihendit.

A. Gaasiühenduse punkt (ühele seadmele on möeldud ainult üks punkt)
B. Tihend
C. Reguleeritav ühendus
D. Vedelgaasi toru hoidja

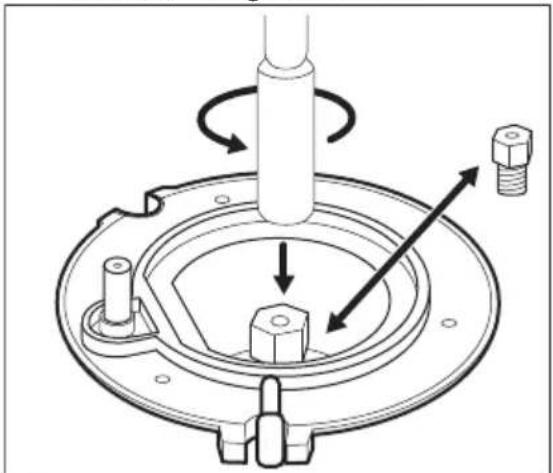

3.11 Injektorite asendamine

Asendage injektorid gaasitüübi vahetamisel.

1. Eemaldage anumatoed.
2. Eemaldage põletite katted ja kroonid.
3. Eemaldage injektorid padrunvõtmega 7.
4. Asendage injektorid vastavalt kasutatavale gaasitüübile.

1. Asendage andmesilt (see asub gaasivarustustoru lähedal) uut tüüpi gaasivarustuse jaoks ette nähtuga.

Vajaliku sildi leiate seadmega kaasasolevast pakendist.

Kui gaasivarustuse rõhk on muutuv või see erineb vajalikust survest, tuleb gaasitorule paigaldada sobiv rõhumuundur.

3.12 Pliidipõleti minimaalse gaasitaseme reguleerimine

1. Ühendage seade vooluvõrgust lahti.
2. Eemaldage pliidi nupp. Kui puudub juurdepääs möödaviigukruvile, tuleb juhtpaneel enne reguleerimist eemaldada.

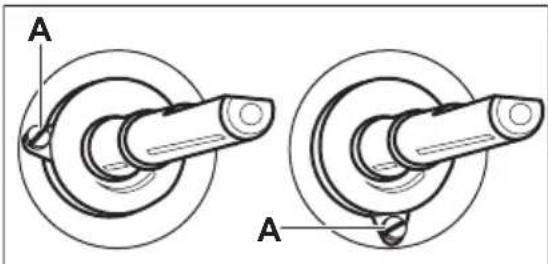

3. Reguleerige õhukese kruvikeerajaga möödaviigukruvi asendit A. Mudelist oleneb möödaviigukruvi asend A.

Üleminek maagaasilt vedelgaasile

Üleminek vedelgaasilt maagaasile

1. Keerake möödaviigukruvi ühe keerme vörra lahti asendisse A.
2. Pange tagasi pliidi nupp.
3. Ühendage seade vooluvörku.

HOIATUS!

Ühendage toitepistik pistikupesasse alles siis, kui köik osad on tagasi esialgsetele kohtadel. Vigastusoht!

1. Süüdake põleti. Vt "Pliit – igapäevane kasutamine".
2. Keerake pliidi nupp minimaalsesse asendisse.

3. Eemaldage uuesti pliidi nupp.

4. Keerake möödaviigukruvi aeglaselt kinnisuunas, kuni leek muutub minimaalseks ja ühtlaseks.

5. Pange tagasi pliidi nupp.

3.13 Ahju injektori vahetamine

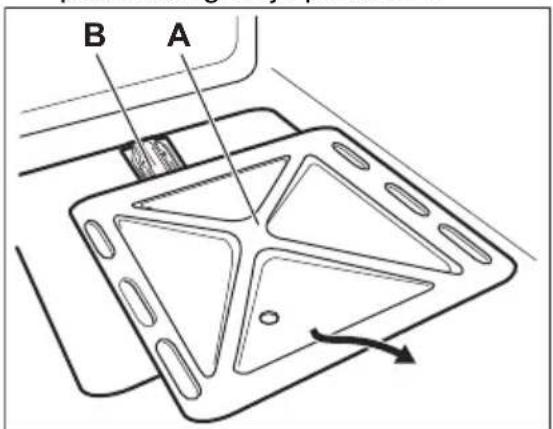

1. Eemaldage ahjuõõne põhjaplaat A, et pääseda ligi ahju põletile B.

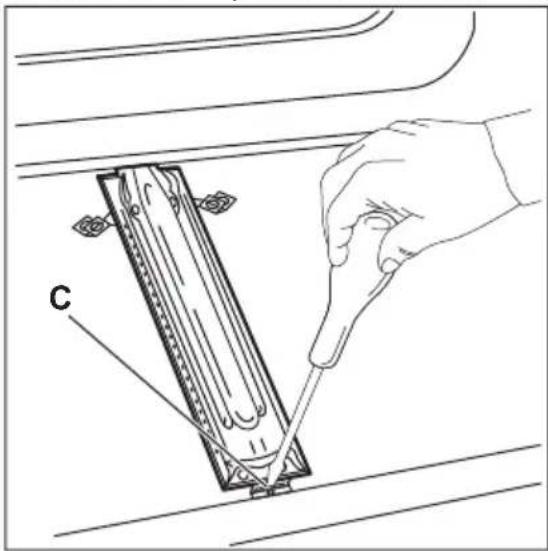

1. Keerake lahti põletit kinni hoidev kruvi C.

1. Eemaldage põleti ettevaatlikult injektori toendilt D.

1. Viige see aeglaselt vasakule poole. Veenduge, et põleti puks jääb põleti jätkuosale. Årge avaldage survet sädesüüteühenduse F ega termoelemendi E juhtmele.

2. Keerake põleti injektor D lahti 7 mm mutrivõtme abil ja asendage see teisega. Pange põleti kokku vastupidises järjekorras. Asendage gaasivarustusrambi juures olev gaasi tüüpi tähistav kleebis uuega.

3.14 Ahjupõleti minimaalse gaasitaseme reguleerimine

1. Ühendage seade vooluvõrgust lahti.
2. Eemaldage ahjufunktsioonide nupp. Kui puudub juurdepääs möödaviigukruvile, tuleb juhtpaneel enne reguleerimist eemaldada.

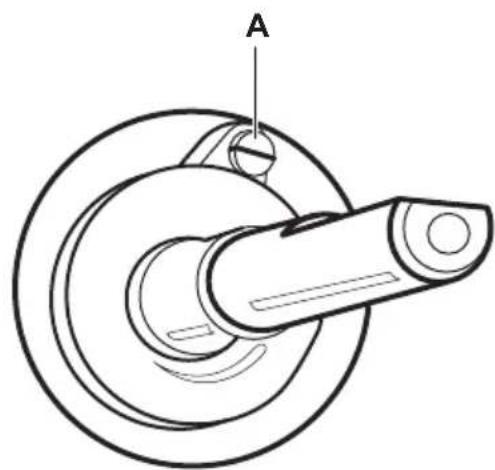

3. Reguleerige õhukese kruvikeerajaga möödaviigukruvi asendit A. Mudelist oleneb möödaviigukruvi asend A.

Üleminek maagaasilt vedelgaasile

1. Keerake möödaviigukruvi täiesti kinni.
2. Pange nupp tagasi.
3. Ühendage seade vooluvõrku.

Üleminek vedelgaasilt maagaasile

1. Keerake möödaviigukruvi ühe keerme vörra lahti asendisse A.
2. Pange tagasi ahjufunktsioonide nupp.
3. Ühendage seade vooluvörku.

HOIATUS!

Ühendage toitepistik pistikupesasse alles siis, kui köik osad on tagasi esialgsetele kohtadel. Vigastusoht!

1. Süüdake põleti. Vt "Ahi – igapäevane kasutamine".
2. Keerake ahjufunktsioonide nupp minimaalsesse asendisse.
3. Eemaldage uuesti ahjufunktsioonide nupp.
4. Keerake möödaviigukruvi aeglaselt kinnisuunas, kuni leek muutub minimaalseks ja ühtlaseks.
5. Pange tagasi ahjufunktsioonide nupp.
6. Valige ahjufunktsioonide nupu abil maksimaalne gaasi pealevool ja laske ahjul vähemalt 10 minutit kuumeneda.
7. Keerake ahjufunktsioonide nupp kiiresti maksimaalselt asendilt minimaalse gaasi pealevoolu asendisse.

Kontrollige leeki. Veenduge, et leek ei kustu, kui nuppu kiiresti minimaalasendisse keerate. Ahju põletikroonil peab olema väike tavaline leek. Kui leek kustub, reguleerige uuesti ahju põletit.

3.15 Kaldumisvastane kaitse

Enne kaldumisvastase kaitse kinnitamist seadke seade sobivas kohas öigele körgusele.

ETTEVAATUST!

Veenduge, et kaldumisvastane kaitse on paigaldatud öigele körgusele.

Veenduge, et seadme taga olev pind on sile.

Te peate paigaldama kaldumisvastase kaitsme. Kui te seda ei paigalda, võib seade kaldesse minna.

Teie seadmel on juuresoleval pildil näidatud sümbol (kohaldatavuse korral), et tuletada meelde kaldumisvastase kaitsme paigaldamise vajadust.

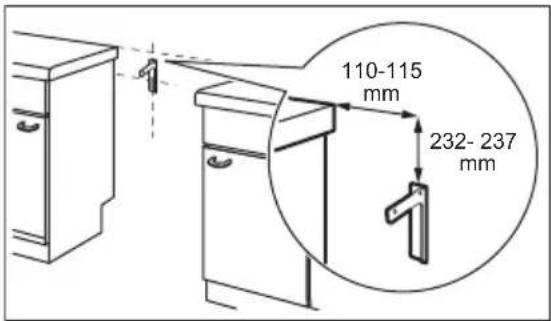

1. Paigaldage kaldumisvastane kaitse 232–237 mm seadme ülapinnast allapoole ja kinnitusklambri ümmargusse avasse 110–115 mm kaugusel seadme küljest.. Kruvige see köva materjali sisse või kasutage asjakohast tugevdust (seina).

1. Ava leiate seadme tagakülje vasakult poolelt. Kergitage seadme esiosa ja asetage see kappide vahelisse tühimikku. Kui tööpinna kappide vaheline ruum on suurem kui seadme laius, peate külgmise mõõdu seadme keskkohale vastavaks reguleerima.

Kui te muutsite pliidi mõõtmeid, peate kaldumisvastase seadme nõuetekohaselt joondama.

ETTEVAATUST!

Kui tööpinna kappide vaheline ruum on suurem kui seadme laius, peate külgmise mõõdu seadme keskkohale vastavaks reguleerima.

3.16 Elektriinstallatsioon

HOIATUS!

Tootja ei vastuta kahju eest, mis tuleneb teie suutmatusest järgida ohutust käsitlevates peatükkides kirjeldatud ohutusmeetmeid.

Seadmega kaasnevad toitekaabel ja toitepistik.

HOIATUS!

Toitekaabel ei tohi kokku puutuda joonisel välja toodud seadme osaga.

1 Sädemegeneraatori nupp
2 Pliidiplaadi nupud
3 Minutilugeja nupp
4 Grilli indikaator
5 Ahju funktsioonide juhtnupp
6 Lambi nupp
7 Kuumutuselement
8 Lamp
9 Grillvarda ava
10 Riiulitugi, eemaldatav
11 Riiuli asendid

4.2 Keeduala paigutus

4.3 Lisatarvikud

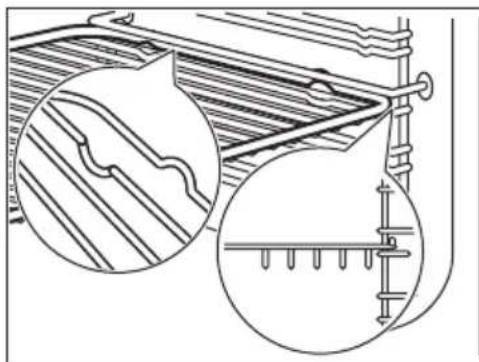

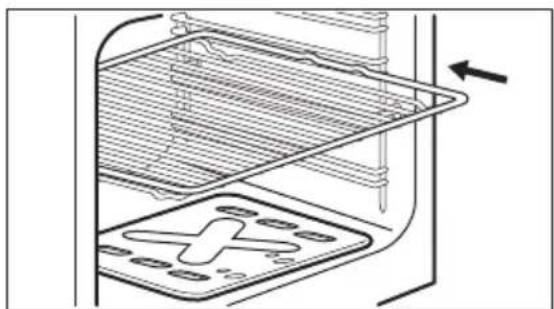

- Traatrest

Küpsetusnõudele, koogivormidele, praadidele.

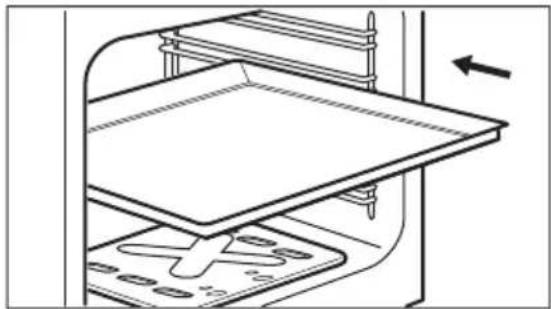

- Küpsetusplaat

Kookide ja küpsiste jaoks.

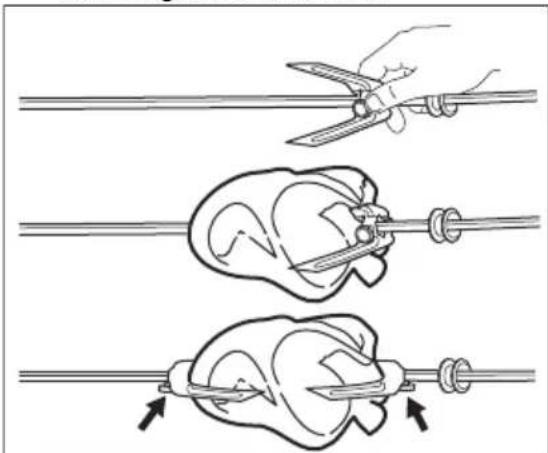

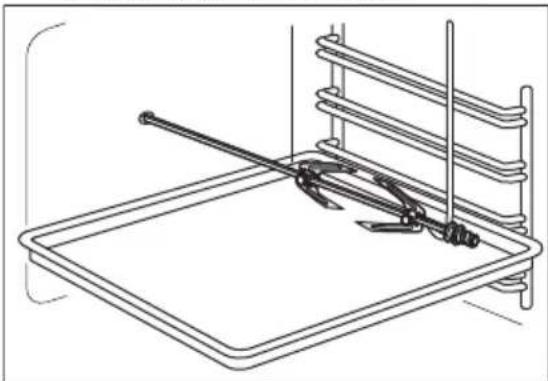

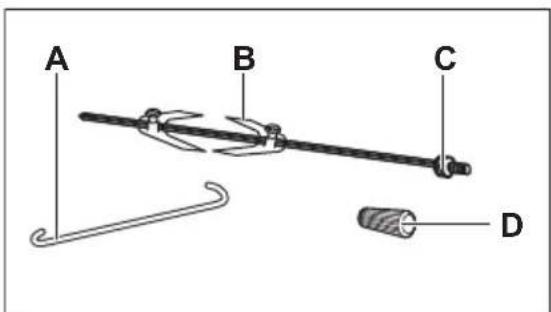

- Turnspit

Suuremate kondiga liha- ja linnulihatükkide röstimiseks.

1 Lisapõleti

2 Auru väljalaskeava – arv ja asukoht söltuvad mudelist

3 Poolkiire põleti

4 Poolkiire põleti

5 Kiirpõleti

• Valikulised teleskoopsiinid

Restide ja plaatide jaoks. Saate neid tellida eraldi.

• Hoiusahtel

Hoiusahtel on ahjuõõnsuse all.

5. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

5.1 Esmane puhastamine

Eemaldage ahjust köik tarvikud ja eemaldatavad restitoed.

Vt jaotist "Puhastus ja hooldus".

Puhastage ahju ja tarvikuid enne esimest kasutamist.

Pange lisatarvikud ja eemaldatavad riiulitoed tagasi omale kohale.

5.2 Eelkuumutamine

Eelkuumutage tühja seadet, et järelejäänud rasv ära põletada.

1. Seadke maksimaalne temperatuur.

2. Laske seadmel ligikaudu 20 minutit töötada.

3. Seadke funktsioon ja maksimaalne temperatuur. Selle funktsiooni maksimaalseks lubatavaks temperatuuriks on 210 °C.

4. Laske seadmel ligikaudu 15 minutit töötada.

HOIATUS!

Tarvikud võivad muutuda tavapärasest kuumemaks.

Ahjust võib eralduda lõhna ja suitsu. See on normaalne. Veenduge, et õhuvool on piisav.

Laske ahjul maha jahtuda. Niisutage pehmet lappi sooja vee ja lahja pesuaine lahuses ning kasutage seda ahjuõõne puhastamiseks.

6. PLIIT – IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Pliidi põleti süütamine

Süüdake põleti alati enne nõude pliidile asetamist.

HOIATUS!

Lahtise tulega tuleb köögis väga ettevaatlikult ümber käia. Tootja ei vastuta selle nõude eiramisest tulenevate tagajärgede eest.

1. Vajutage ja hoidke sädemegeneraatori nuppu ☆.
2. Samal ajal keerake pliidi funktsioonide nuppu vastupäeva maksimaalse gaasi pealevoolu asendini 📄 ja vajutage siis põleti süütamiseks.
3. Kui põleti süttib, vabastage sädemegeneraatori nupp, kuid jätke nupp umbes 10 sekundiks valitud asendisse; et termoelement saaks soojeneda. Vastasel korral katkeb gaasi pealevool.
4. Kui leek on normaalne, võite seda reguleerida.

HOIATUS!

Ärge hoidke nuppu sees kauem kui 15 sekundit. Kui põleti 15 sekundi jooksul ei sütti, vabastage nupp, keerake see väljalülitatud asendisse ja püüdke põleti uuesti süüdata, kuid mitte varem kui 1 minuti pärast.

Kui põletit ei önnestu süüdata ka mitme katsega, kontrollige, kas põleti kroon ja kaas on õiges asendis.

Juhul, kui elektrit ei ole, võite põleti süüdata ka ilma elektrilise seadmeta. Sel juhul viige leek põleti juurde, vajutage vastav nupp sisse ja keerake maksimaalsesse asendisse. Hoidke nuppu 10 sekundit (või veidi vähem) sissevajutatuna, et termoelement saaks soojeneda.

Kui põleti leek peaks kogemata kustuma, keerake nupp väljas-asendisse ja proovige põletit 1 minuti pärast uuesti süüdata.

Sädemetekitaja võib automaatselt käivituda, kui pärast paigaldamist või voolukatkestust voolu sisse lülitate. Viga ei ole.

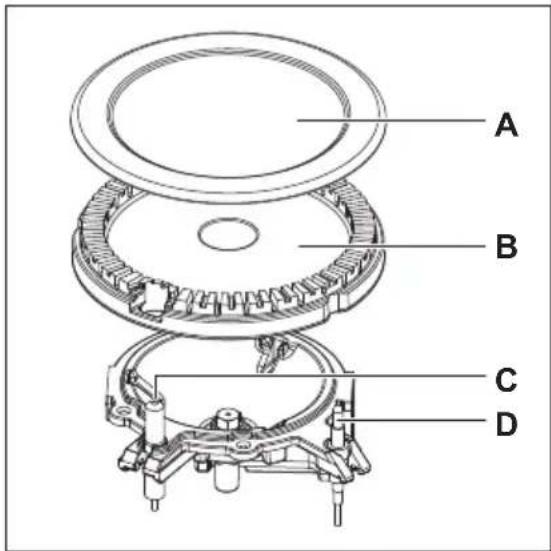

6.2 Põleti ülevaade

A. Põleti kübar
B. Põleti kroon
C. Süüteküünal
D. Termopaar

6.3 Põleti väljalülitamine

Leegi kinnikeeramiseks keerake nupp väljas-asendisse 0

HOIATUS!

Enne toidunõude põletilt ära võtmist keerake tuli väiksemaks või lülitage hoopis välja.

7. PLIIT - VIHJEID JA NÄPUNÄITEID

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Keedunõud

HOIATUS!

Ärge paigutage ühte panni kahele põletile.

HOIATUS!

Pritsmete ja vigastuste ärahoidmiseks ärge pange põletile ebatasase põhjaga või kahjustatud nõusid.

ETTEVAATUST!

Veenduge, et poti käepidemed ei ole pliidiplaadi esiserva kohal.

ETTEVAATUST!

Jälgige, et nõud asetseksid täpselt põleti kohal nii ei lähe need ümber ja ka gaasitarbimine on väiksem.

HOIATUS!

Ärge kasutage anumaid, mis on ümara või kumera põhjaga, kuna need võivad pliidil ümber minna.

7.2 Kööginõude läbimõõdud

HOIATUS!

Kasutage nõusid, mille ümbermööt vastab põletite suurusele.

Põleti Kööginõu läbimõõt (mm)

Lisapõleti 120 - 180
Poolkiire	140 - 220/240 ^1)
Kiire	160 - 220/260 ^1)

1) Kui pliidil kasutatakse ainult ühte nõud.

8. PLIIT – PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

8.1 Üldteave

• Puhastage pliiti iga kord pärast kasutamist.

• Kasutage alati puhta põhjaga nõusid.

• Kriimustused või tumedad plekid pinnal ei mõjuta kuidagi pliidi tööd.

• Kasutage pliidi pinna jaoks sobivat puhastusvahendit.
• Roostevabast terasest osi peske veega ja kuivatage pehme lapiga.

8.2 Pliidi puhastamine

• Eemaldage kohe: sulanud plast, plastkile, sool, suhkur ja suhkrut sisaldavad toiduained, vastasel korral võib kinnikõrbenud mustus pliiti kahjustada. Püüdke vältida toidu pinnale kõrbemist.
• Eemaldage, kui pliit on piisavalt jahtunud: katlakiviringid, veeringid, rasvaplekid, metalse läikega plekid. Puhastage pliiti niiske lapi ja mitteabrasiivse pesuainega. Pärast puhastamist kuivatage pliiti pehme lapiga.
• Emailitud osade, kaante ja kroonide puhastamiseks peske neid sooja seebiveega ja kuivatage enne tagasipanekut hoolikalt.

8.3 Süüteseadme puhastamine

Süütamine toimub keraamilise süüteküünla metallelektroodi abil. Hoidke need osad väga puhtad, et ennetada süütamistörkeid ja veenduge, et põleti krooni avaused ei ole ummistunud.

8.4 Pannitoendid

Pannide toendid ei ole nõudepesumasinakindlad. Neid tuleb pesta käsitsi.

1. Saate pannitoed lihtsalt eemaldada, et pliidi puhastamist hölbustada.

Olge pannitugede paigutamisel äärmiselt ettevaatlik, et vältida pliidiplaadi kahjustamist.

1. Emailpinna servad võivad paiguti olla karedad, seega olge pannitoendite pesemisel väga ettevaatlik. Vajaduse korral eemaldage rasked plekid puhastuspastaga.
2. Pärast pannitoendite puhastamist veenduge, et need asetsevad öigesti.
3. Põleti korrektse töö tagamiseks veenduge, et anumatugede labad jäävad kohakuti põleti keskosaga.

8.5 Periodiline hooldus

Paluge volitatud teenusepakkujalt regulaarselt gaasitoru ja rõhumuunduri seisukorra kontrollimist.

9. AHI – IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

9.1 Ahju funktsioonid

Ahju funktsioon Kasutamine

Väljas-asend Ahi on väljas.

1 - 8 1)

Kuumusastmed Ahju temperatuuritasemete vahemik.

Ahju valgusti Ahju sisemuse valgustamiseks.

Selle funktsiooni kasutamiseks vajutage valgusti nuppu.

Ahju funktsioon Kasutamine

Grill + grillvarras Lamedate toiduainete grillimiseks grilliala keskel. Röstimiseks.

1) 1 - 140^, 2 - 155^, 3 - 170^, 4 - 190^, 5 - 205^, 6 - 220^, 7 - 235^, 8 - 250^

9.2 Ahju gaasipõleti süütamine

ETTEVAATUST!

Ahju põleti sisselülitamisel peab ahju uks olema avatud.

ETTEVAATUST!

Veenduge, et kaas on lahti. Ahju kasutamise ajal peab kaas olema avatud, et vältida ülekuumenemist.

Ahju ohutusseade:

Gaasiahjul on termoelement. See peatab gaasi pealevoolu, kui leek kustub.

1. Avage ahjuuks.
2. Vajutage ja hoidke sädemegeneraatori nuppu ☆.
3. Samal ajal keerake ahjufunktsioonide nuppu vastupäeva maksimaalse kuumuseni ja vajutage siis põleti süütamiseks.
4. Kui põleti süttib, vabastage sädemegeneraatori nupp, kuid jätke ahjufunktsioonide nupp umbes 15 sekundiks valitud asendisse; et termoelement saaks soojeneda. Vastasel korral katkeb gaasi pealevool.

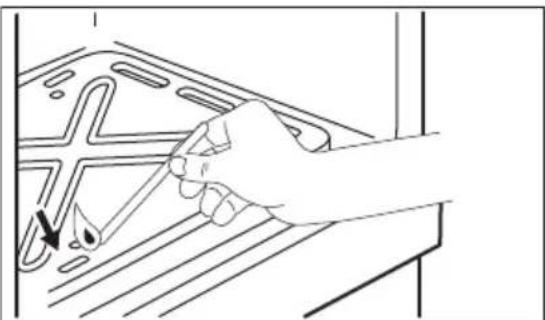

9.3 Ahju gaasipõleti käsitsi süütamine

Juhul, kui elektrit ei ole, võite ahju põleti süüdata ka ilma elektrilise seadmeta.

1. Avage ahjuuks.
2. Hoidke leeki ahjuõõne põhjas asuva augu juures.

1. Samal ajal vajutage ahjufunktsioonide nupp alla ja keerake seda vastupäeva maksimaalse gaasi pealevoolu asendini.

2. Kui leek on süttinud, hoidke gaasi nuppu umbes 15 sekundit või vähem sissevajutatuna, et termoelement jõuaks soojeneda.

Ärge hoidke ahjufunktsioonide nuppu sees kauem kui 15 sekundit. Kui ahju põleti 15 sekundi jooksul ei sütti, vabastage ahjufunktsioonide nupp, keerake see väljas-asendisse, avage ahju uks ja püüdke põleti uuesti süüdata, kuid mitte varem kui 1 minuti pärast.

9.4 Pärast ahju gaasipõleti süütamist

1. Vabastage ahjufunktsioonide nupp.
2. Sulgege ahjuuks.
3. Keerake ahjufunktsioonide nuppu, et valida vajalik soojusaste.
   Jälgige, et leek tuleks välja köigist ahju pöhjas olevatest aukudest.

9.5 Ahju põleti väljalülitamine

Leegi kinnikeeramiseks keerake nupp väljas-asendisse 0.

9.6 Grill

HOIATUS!

Küpsetage alati suletud ahjuuksega.

Soovitatav on mitte kasutada küpsetamiseks elektrigrilli funktsiooni gaasiahjuga samal ajal.

1. Keerake ahjufunktsioonide nuppu pääripäeva, et 📋.

2. Reguleerige resti asendit erineva paksusega toidu jaoks. Kiiremaks küpsetamiseks pange toit ülemisele kuumutuselemendile lähemale ja örnemaks küpsetamiseks sellest kaugemale.

3. Enamik toite tasub panna pannis olevale restile, et öhk ringleks maksimaalselt ja toit oleks rasvast ning mahlast kõrgemal. Soovi korral võite otse sügavale pannile panna selliseid toite nagu kala, maks ja neerud.

4. Pritsmete vältimiseks tuleb toit enne grillimist põhjalikult kuivatada. Määrige liha ja kala kergelt vähese öli või sulavõiga, et need küpsetamise ajal niisked püsiksid.
5. Liha grillides võite resti alla panna lisandeid nagu tomateid ja seeni.
   • Leiva küpsetamisel on soovitatav kasutada ülemist juhikuasendit.
6. Toiduvalmistamise ajal peaksite vastavalt vajadusele toitu keerama.

Selle funktsiooni inaktiveerimiseks keerake nupp väljas-asendisse.

10. AHI - KELLA FUNKTSIOONID

10.1 Minutilugeja

Kasutage seda pöördloendusaja seadistamiseks.

See funktsioon ei möjuta seadme tööd.

Keerake taimeri nuppu niikaugele kui see läheb, seejärel keerake see vajalikule ajaperioodile.

Kui aeg saab täis, kölab helisignaal.

11. AHI - TARVIKUTE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

11.1 Tarvikute sisestamine

Rest:

Ärge lükake küpsetusplaati või sügavat panni ahjuõõnes täiesti vastu tagaseina. See takistab kuumuse ringlemist plaadi ümber. Toit võib ära kõrbeda, eriti plaadi tagaosas.

Lükake rest või sügav pann ahjuresti tugede vahele. Veenduge, et see ei puutu vastu ahju tagaseina.

Traatrest:

Pange trest riiulitoe juhtsoonte vahele.

Olge grillvarda kasutamisel ettevaatlik. Kahvlid ja grillvarras on teravad. Vigastuse oht!

HOIATUS!

Kasutage ahjukindaid, kui eemaldate grillvarda. Grillvarras ja grill on kuumad. Eksisteerib põletusoht.

广力云智慧零售收银系统

Grillvarras ei peatu, kui avate ahjuukse.

ETTEVAATUST!

Grillvarras suudab kanda maksimaalselt 4–5 kg raskust.

A. Tugikonks
B. Kahvlid
C. Grillvarras
D. Käepide

1. Avage ahju uks.
2. Asetage grillvarda käepide grillvardasse.
3. Asetage küpsetusplaat madalaimale riiulitasandile.
4. Asetage tugikonks ahju ülemises öönsuses olevasse auku.

1. Paigaldage esimene kahvel grillvardale, seejärel asetage liha grillvardale ja paigaldage teine kahvel. Veenduge, et liha on grillvarda keskel.

1. Kasutage kahvlite pingutamiseks kruvisid.
2. Asetage grillvarda ots grillvarda auku. Vt jaotist "Seadme kirjeldus".
3. Asetage grillvarda esiosa tugikonksule.
4. Eemaldage grillvarda käepide.
5. Keerake ahjufunktsioonide nupp asendisse Grill + grillvarras
6. Veenduge, et grillvarras pöörleb.
7. Sulgege ahjuuks.
   Lülitage grillja grillvarras välja. Paigaldage grillvarda käepide. Eemaldage ettevaatlikult grillvarras ja küpsetuspann ahjust.

12. AHI - VIHJEID JA NÄPUNÄITEID

HOIATUS!

Vt ohutust käsitlevaid peatükke.

Tabelites esitatud temperatuurid ja küpsetusajad on ainult soovituslikud. Täpsemalt sõltuvad need retseptist ning kasutatava tooraine kvaliteedist ja kogustest.

12.1 Üldine teave

Seadmes on neli riiulitasandit. Alustage tasandite arvestamist alati seadme põhjast.

Niiskus võib kondenseeruda seadmesse või selle klaaspaneelidele. Tegu pole veaga. Kui avate ahju ukse toidu valmistamise ajal, hoiduge alati tahapoole. Kondenseerumise vähendamiseks laske ahjul enne küpsetamise alustamist 10 minutit töötada.

Kuivatage ahjust niiskus iga kord pärast seadme kasutamist.

Küpsetades ärge pange nõusid otse ahju põhjale ega katke ahju osi fooliumiga kinni. See võib muuta küpsetamise tulemusi ja kahjustada ahjuemaili.

12.2 Küpsetamine

Esimesel küpsetamisel kasutage madalamat temperatuuri.

Kui küpsetate kooke rohkem kui ühel ahjutasandil, vöib küpsetusaega 10-15 minuti vörra pikendada.

12.6 Küpsetustabelid

Küpsetamise ajal võivad ahjuplaadid veidi kõveraks minna. Kui plaadid jälle maha jahtuvad, taastub esialgne kuju.

Paremate tulemuste saamiseks kasutage küpsetamise löpus 2 - 5 minutit grillfunktsiooni. Grillimisajad leiate küpsetustabelitest.

12.3 Kookide küpsetamine

Ärge avage ahjuust enne kui 34 küpsetusajast on möödunud.

12.4 Liha ja kala küpsetamine

Et mahl lihast välja ei valguks, laske prael enne lahtilõikamist umbes 15 minutit seista.

Et ahjust küpsetamise ajal liiga palju suitsu ei tuleks, kallake sügavasse panni veidi vett. Suitsu kondenseerumise vältimiseks lisage vett kohe, kui see on ära auranud.

12.5 Toiduvalmistamise ajad

Toiduvalmistamise ajad söltuvad toidu tüübist, konsistentsist ja mahust.

Esialgu jälgige toiduvalmistamisel seadme tööd. Leidke selle seadme kasutamisel parimad seaded (soojusaste, toiduvalmistamise aeg jne) oma keedunõudele, retseptidele ja kogustele.

Toit Eelkuu-

mutus-aeg (min)

Termo-staadi asend

Lõpus grillimi-se aeg (min)

Küpsetus-aeg kokku (min)

Riiuli tasand

Tarvikud

Väike kook 15 2 - 3 3 20 - 30 3 küpsetusplaat
Rasvavaba keeks 15 2 - 3 2 30 - 40 3 1 vorm (läbimõõt: 26 cm)
traatrestil

Toit Eelkuu-	mutus-aeg (min)	Termo-staadi asend	Lõpus grillimi-se aeg (min)	Küpsetus-aeg kokku (min)	Riiuli tasand	Tarvikud
Öunakook 15 4 5 70 - 80 3 2 vormi (läbimõõt: 20 cm)
						traatrestil
Taignaribad 15 1 2 20 - 30 3 küpsetusplaat
Burgerid 15 Grill – sees				70 - 801)	3 traatrestil ja plaadil tasandil 2
Röstleib/-sai 15 Grill – sees 3 - 4 3 ahjurest
1) Pöörake 40 min järel
Toit / nõu (IEC 60350-1)	Eelkuu-mutus-aeg (min)	Termo-staadi asend	Lõpus grillimi-se aeg (min)	Küpsetus-aeg kokku (min)	Riiuli tasand	Tarvikud
Küpsetamine vormides
Madeira kook 15 4 - 5 95 - 105 3			plaat traatrestil
Rikkaliku puuvilja-täidisega kook	15 4 115 - 125		3	plaat traatrestil
Victoria kook	15	4	2	30 - 40	3	2 vormi traatrestil, diago-naalpaigutus
Rumeenia keeks – traditsiooniline	15 4 55 - 65		3	2 plaati traatrestil
Pitsa
Quiche Lorraine	15	5 - 6		50 - 60	3	plaat traatrestil
Toit
Lasanje	15	5		40 - 50	3	klaasist ahjunõu traatrestil
Makaroni-ahju-road	15 5 - 6 50 - 60		3	klaasist ahjunõu traatrestil
Kartuligratään	15	5	5	40 - 50	3	küpsetusplaat
Liha
Forell	15 7			30 - 401)	3	traatrestil ja plaadil tasan-dil 2
Seapraad	15 5			70 - 801)	2	küpsetusplaat
Grill
Pool kana	10 Grill – sees			55 - 651)	2	traatrestil ja plaadil tasan-dil 2
Küpsetamine plaadil
Rullbiskviit	15	2 - 3	2	15 - 25	3	küpsetusplaat

Toit / nõu (IEC 60350-1)

Eelkuu-mutus-aeg (min)

Termo-staadi asend

Lõpus grillimi-se aeg (min)

Küpsetus-aeg kokku (min)

Riiuli tasand

Tarvikud

Besee 15 1 35 - 45 3 küpsetusplaat
1) Pöörake, kui 1/2–2/3 küpsetusajast on möödunud.

13. AHI – PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

13.1 Märkused puhastamise kohta

Puhastage ahju esikülge pehme lapi, sooja vee ning örnatoimelise pesuvahendiga.

Kasutage metallpindade puhastamiseks ettenähtud puhastusainet.

Puhastage ahju sisemust pärast igat kasutuskorda. Rasva või toidujääkide kogunemine võib kaasa tuua tulekahju.

Pärast igat kasutuskorda puhastage kõik ahju tarvikud ja laske neil kuivada. Kasutage soojas vee ja puhastusvahendi lahuses niisutatud pehmet lappi. Ärge peske tarvikuid nõudepesumasinas.

Eemaldage tugev mustus spetsiaalse ahjupuhastiga. Ärge kandke katalüütilisele pinnale ahjupuhastit.

Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

13.2 Roostevabast terasest või alumiiniumist ahjud

Puhastage ahjuust ainult niiske lapi või käsnaga. Kuivatage pehme lapiga.

Ärge kasutage terasvilla, happeid ega abrasiivseid materjale, kuna need võivad ahju pinda kahjustada. Puhastage ahju juhtpaneeli, järgides samu ettevaatusabinõusid.

13.3 Restitugede

Ahju puhastamiseks eemaldage restitoed.

ETTEVAATUST!

Olge restitugede eemaldamisel ettevaatlik.

1. Tömmake ahjuresti tugede esiosa külgseina küljest lahti.

1. Tömmake ahjuresti toe tagaosa külgseina küljest lahti ja eemaldage tugi.

Paigaldage väljavõetud tagasi vastupidises järjekorras.

13.4 Katalüütiline puhastus

Katalüütilise kattega ahjuseinad on isepuhastuvad. Selline pind imab endasse rasva.

Enne katalüütilise puhastamise sisselülitamist:

• eemaldage köik tarvikud.
• puhastage ahju põhja sooja vee ja neutraalse pesuvahendiga;

• puhastage sisemist ukseklaasi sisepinda sooja vee ja pehme lapiga.

• Seadke temperatuuriks 250 °C ja laske ahjul 1 tund töötada.

• Lülitage ahi välja.

• Ahju jahtumise ajal puhastage ahju sisemust niiske ja pehme lapiga. Katalüütilise pinna värvimuutused ei avalda mõju katalüütilisele puhastamisele.

13.5 Ahjuukse puhastamine

Ahjuuksel on kaks klaaspaneeli. Puhastamiseks saate ahjuukse ja sisemise klaaspaneeli eemaldada.

i

Kui te üritate klaaspaneele eemaldada ajal, mil ust pole eest ära võetud, võib see sulguda.

!

ETTEVAATUST!

Ärge kasutage seadet ilma sisemise klaaspaneelita.

1. Avage uks täielikult ja hoidke mölemast uksehingest kinni.

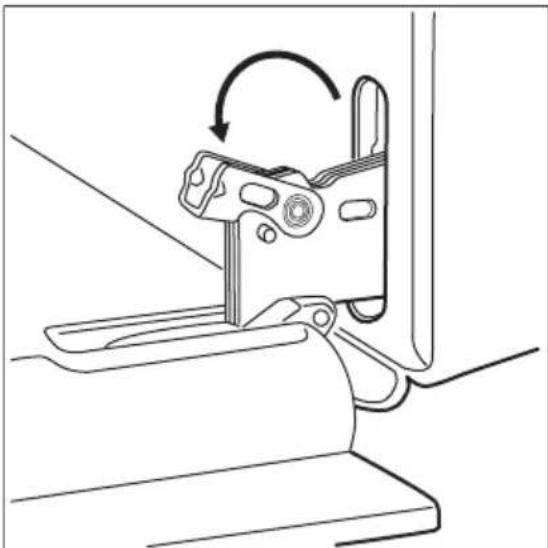

1. Tõstke mölema hinge hoovad üles ja keerake neid.

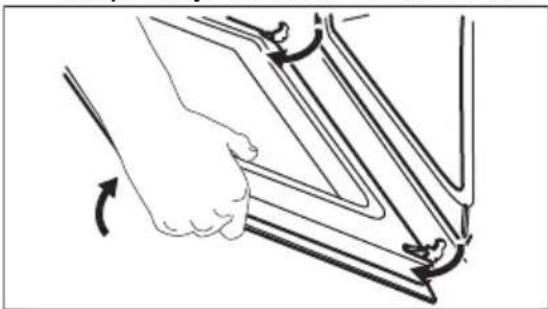

1. Sulgege ahjuuks poole peale esimesse avamisasendisse. Seejärel tömmake ust ettepoole ja tõstke oma kohalt ära.

1. Asetage uks tasasele pehme riidega kaetud pinnale.

1. Vabastage lukustussüsteem sisemise klaaspaneeli eemaldamiseks.

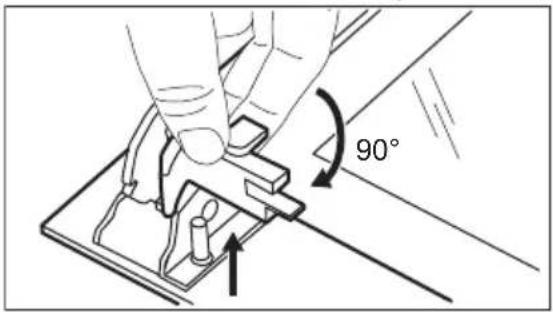

1. Keerake mölemat fiksaatorit 90° võrra ja võtke need pesadest välja.

1. Tõstke klaaspaneel esmalt ettevaatlikult üles ja eemaldage see.

1. Puhastage klaaspaneele seebiveega. Kuivatage klaaspaneele hoolikalt. Ärge peske terakomplekti nõudepesumasinas. Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi kohale. Korrake ülaltoodud samme vastupidises järjestuses.

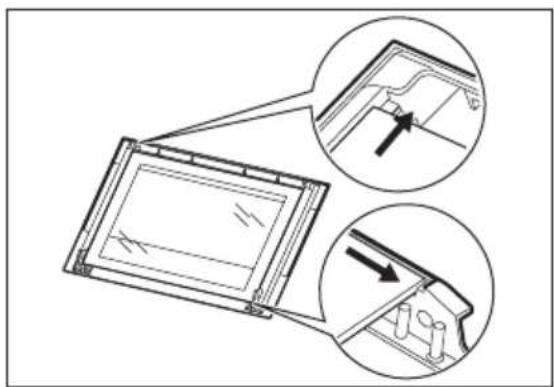

Veenduge, et paigaldate sisemise klaaspaneeli oma kohale õigesti.

Ärge hoidke sahtlis kergestisüttivaid esemeid (nagu puhastusmaterjalid, kilekotid, ahjukindad, paber või puhastuspihustid). Ahju kasutades võib sahtel kuumaks minna. Tuleoht!

Puhastamise hölbustamiseks saab ahju allosas oleva sahtli välja võtta.

1. Tõmmake sahtel lõpuni välja.

1. Tõstke aeglaselt sahtlit.
2. Tõmmake sahtel täielikult välja. Sahtli paigaldamiseks sooritage ülalkirjeldatud toiming vastupidises järjekorras.

13.7 Lambi asendamine

HOIATUS!

1. Lülitage ahi välja. Oodake, kuni ahi on jahtunud.
2. Eemaldage ahi vooluvõrgust.
3. Pange ahju põhjale riie.

Tagumine lamp

1. Keerake lambi klaaskatet selle eemaldamiseks.
2. Puhastage klaaskate.
3. Asendage lambipirn sobiva 300 °C taluva kuumakindla pirniga.
4. Paigaldage klaaskate.

14. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

14.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu
Sädemegeneraatori sisselülitamisel ei teki sädet.	Pliidiplaat ei ole elektrivõrku ühen-datud või ühendus ei ole korralik.	Kontrollige, kas pliidiplaat on õigesti elektrivõrku ühendatud. Vt ühen-dusskeemi.
Kaitse on vallandunud. Veenduge, et tõrke põhjuseks on		kaitse. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrik-uga.
Põleti kübar ja kroon on vales asen-dis.		Pange põleti kübar ja kroon õigesse asendisse.
Leek kustub kohe pärast süütamist. Termopaar ei ole piisavalt kuumene-nud.		Pärast leegi süütamist hoidke säde-megeneraatorit aktiveerituna vähe-malt 10 sekundit või vähem.
Tulerõngas on ebaühtlane. Põleti kroon on toidujäätmetest um-mistatud.		Veenduge, et gaasipõleti ei ole um-mistunud ja et põletikroon on puhas.
Põletid ei tööta. Gaasitoide puudub. Kontrollige gaasiühendust.
Seade teeb mûra. Kuumenedes ja maha jahtudes mõ-		ned seadme metallosad paisuvad ja tõmbuvad kokku. See mûra on nor-maalne.
Leegi värvus on oranž või kollane. Leek võib mõnes põleti piirkonnas		näida oranži või kollasena. See on normaalne.
Ahi ei kuumene. Ahi on välja lülitatud. Süüdake ahju põleti.
Vajalikud seadistused on tegemata. Veenduge, et seadistused on õiged.
Valgusti ei põle. Lamp on defektne. Asendage lambipirn uuega.
Toidule ja ahjuõõnde koguneb auru ja kondensvett.	Toit on jäänud liiga kauaks ahju. Kui küpsetamine on lõppenud, tuleb toit ahjust hiljemalt 15–20 minuti pä-rast välja võtta.
Grillvarras ei pöörle.	Grillvarras ei ole korralikult grillvarda auku sisestatud.	Vt jaotist "Grillvarda kasutamine".
Toidu valmimiseks kulub liiga palju aega või toit valmib liiga kiiresti.	Temperatuur on liiga madal või liiga kõrge.	Vajadusel reguleerige temperatuuri. Järgige kasutusjuhendis toodud nõuannet.

14.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:

Mudel (MOD.) ....

Tootenumber (PNC) ....

Seerianumber (S.N.) ....

15. ENERGIATÕHUSUS

15.1 Pliidi tooteteave vastavalt EL ökodisaini määrustele

Mudeli tunnus LKG604002XLKG604002W
Pliidiplaadi tüüp Pliidiplaat eraldiseisva pliidi sees
Gaasipõletite arv 4
Energiatõhusus gaasipõleti koh-ta(EE gas burner)	Vasak tagumine - lisapõleti ei ole kohaldatav%
	Parem tagumine - poolkiire 55.0%
	Parem eesmine - poolkiire 55.0%
	Vasak eesmine - kiire 55.7%
Energiatõhusus gaasipliidi kohta(EE gas hob) 55.2%

EN 30-2-1: Kodused gaaskuumutusega toiduvalmistusseadmed – Osa 2-1: Energia säästmine – Üldist.

15.2 Pliidiplaat – Energiasäästlik

Alljärgnevate soovituste järgimisel saate igapäevase toiduvalmistamise ajal energiat säästa.

• Kui kuumutate vett, kasutage ainult vajalikku kogust.
  • Võimalusel pange nõule alati kaas peale.

• Enne kasutamist veenduge, et põletid ja kööginõutoed on õigesti paigaldatud.

• Kööginõu põhja läbimõõt peab vastama põleti suurusele.

• Asetage kööginõu otse põleti kohale ja selle keskele.
• Kui vedelik hakkab keema, keerake leek väiksemaks, et see keeks rahulikult.
• Kui võimalik, kasutage aurusurvepotti. Vt selle kasutusjuhendit.

15.3 Tooteteave ja tooteteabe leht vastavalt EL-i ahjude ökodisaini ja energiamärgistuse eeskirjadele.

Tarnija nimi Electrolux
Mudeli tunnus	LKG604002X 943003543LKG604002W 943003544
Energiatõhususe indeks 92.5
Energiatõhususe klass A
Energiatarve standardse koormusega, tavarežiim	1.58kWh/tsükkel5.67MJ/tsükkel
Kambrite arv 1
Soojusallikas Gaas
Helitugevus 59I
Ahju tüüp Ahi eraldiseisva pliidi sees
Mass	LKG604002X 42.0kg
	LKG604002W 42.0kg

EN 15181 Gaasiahjude energiatarbimise möötmismeetod.

15.4 Ahi – energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal.

Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui võimalik, ärge eelkuumutage seadet enne küpsetamist.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Jääkkuumus

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3 –10 minutit enne küpsetusaja löppu seadme temperatuuri. Seadme sees oleva jääkkuumuse abil küpsemine jätkub.

Muude toitude soojendamiseks kasutage jääkkuumust.

Toidu soojashoidmine

Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur.

16. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse.

Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete

hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]

......

[Non-Text]

[Non-Text]

[Non-Text]

[EMPTY]
