KASUTUSJUHEND NR-BN34AX1 PANASONIC

Lugege juhend enne toote kasutamist hoolikalt läbi.

Hoidke juhend tuleviku tarvis alles.

Juhend sisaldab paigaldusjuhiseid.

2-17

Ohutusjuhised 2

Keskkonnahoid ....4

Paigaldamine....5

Osad....7

Juhtpaneel 8

Temperatuuri seadmine 9

Mugavate funktsioonide kasutamine ....9

"Fresh Case" köögiviljakasti niiskusekontroll ......12

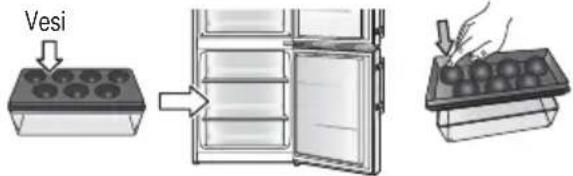

Jääkuubikute tegemine 12

Riiulite eemaldamine ja paigaldamine ....12

Hooldus- ja puhastusjuhised ....13

KKK....15

Tehnilised andmed....17

Ohutusjuhised

Sümbolite tähendus:

Ärge nii tehke!

Tehke nii! Ärge koost lahti võtke!

Näitab, et seade tuleb elektrilöögi vältimiseks maandada.

HOIATUS!

Tähistab surmasaamise ja tõsiste kehavigastuste ohtu.

Lapsed alates 8ndast eluaastast, füüsilise, sensoorse või vaimupuudega isikud ja vajalike kogemuste ja teadmisteta isikud võivad seda seadet kasutada järelevalve all või pärast juhiste saamist seadme ohutuks kasutamiseks eeldusel, et nad mõistavad seadme kasutamisega kaasnevaid ohte. Lapsed ei tohi seadmega mängida.

Puhastus- ja kasutaja tehtavaid hooldustöid ei tohi lapsed ilma järelevalveta teha.

Ärge kasutage vargapesa ega ühendage mitut seadet samasse pistikuadapterisse.

- See põhjustaks ülekuumenemis-, tule- ja lühiseohtu.

Ärge toitejuhet pigistage, sõlme siduge ega painutage ja ärge pange juhtmele raskeid esemeid.

- See suurendaks tule- ja elektrilöögiohtu. Kui seadme toitejuhe või -pistik on kahjustunud, siis tuleb see ohtude vältimiseks lasta asendada tootjal, selle hooldusfirmal või muul sarnase pädevusega isikul.

Ärge külmiku lahtiühendamiseks otse toitejuhtmest tömmake.

- See võib toitejuhet kahjustada. Võtke alati kinni pistikust ja tömmake see kindlalt pesast välja.

Ärge pange külmiku peale veega anumaid.

- Vesi võib kahjustada elektriosade isolatsiooni ning põhjustab lühise-, tule- ja elektrilöögiohtu.

Ärge pihustage külmiku lähedal tuleohtlikku gaasi.

- See põhjustaks plahvatus- ja tuleohtu.

Ärge pihustage külmikule ega külmikusse vett.

- See põhjustaks tule- ja elektrilöögiohtu.

Ärge puudutage toitepistikut märgade kätega.

- See põhjustaks elektrilöögiohtu.

Ärge paigaldage külmikut niiskesse kohta ega kohta, kus sellele vöib sattuda vett.

- Elektriosade isolatsiooni kahjustumine põhjustaks lühise-, elektrilöögi- ja tuleohtu.

Ärge hoidke külmikus lenduvaid ega tuleohtlikke aineid.

- Tuleohtlikud ained nagu bensiin, vedeldi, alkohol, eeter ja veeldatud naftagaas on plahvatusohtlikud.

Ärge hoidke külmikus farmaatsiatooteid ega muid temperatuuritundlikke tooteid.

- Kūlmikus ei tohiks hoida tooteid, mida tuleb säilitada kindlal temperatuuril.

Ärge lubage lastel külmiku uksel ronida, sellega kiikuda ega sellel rippuda.

- See põhjustaks tõsiste kehavigastuste ja külmiku kahjustumise ohtu.

Ärge kasutage külmikut plahvatusohtlike aurude ega tuleohtliku gaasiga keskkonnas.

- See põhjustaks plahvatus- ja tuleohtu.

Ärge hoidke külmikus ja ärge kasutage külmiku lähedal bensiini ega muid tuleohtlikke vedelikke.

- See põhjustaks plahvatus- ja tuleohtu.

-HOIATUS!	Ärge kasutage sulatamisprotsessi kiirendamiseks muid mehaanilisi seadmeid ega abivahendeid peale tootja poolt soovitatute.See põhjustaks külmiku sisemuse kahjustumise ja plahvatusohtu.
-HOIATUS!	Ärge kasutage seadme toidu säilitamise kambrites muid elektriseadmeid peale tootja poolt soovitatud tüüpi seadmete.See põhjustaks plahvatus- ja tuleohtu.
-HOIATUS!	Ärge kahjustage külmutusagensi torustikku.See põhjustaks plahvatus- ja tuleohtu.
-HOIATUS!	Ärge avage külmikukambris LED-lambi katet.See põhjustaks elektrilöögiohtu. Kui LED-lamp ei tööta korralikult, siis tuleb see ohtude vältimiseks lasta asendada tootjal, selle hooldusfirmal või muul sarnase pädevusega isikul.
	Ärge püüdke külmikut ise koost lahti võtta, remontida ega muuta.Põletus- ja elektrilöögioht! Võite põhjustada iseenda või teiste kehavigastusi või külmiku kahjustumist. Konsulteerige volitatud hoolduskeskusega, kui seade vajab muutmist või remonti.
	Hoolitsege, et külmik ühendatakse maandatud pistikupessa.ÄRGE ühendage maandamata pistikupessa.Lühis põhjustaks elektrilöögiohtu.
	Hoolitsege, et toitejuhe ja -pistik ei ole muljutud ega muudmoodi kahjustunud.Kahjustunud toitepistik või -juhe põhjustab lühise-, tule- ja elektrilöögiohtu.Kui toitejuhe on kahjustunud, siis tuleb see ohtude vältimiseks lasta asendada tootjal, selle hooldusfirmal või muul sarnase pädevusega isikul.ÄRGE PUÜDKE SEDA İSE ASENDADA.Puhastage enne pistikupessa ühendamist toitepistiku kontaktid mustusest ja tolmust.Tolmu kogunemine toitepistikule põhjustab isolatsioonirikkeohtu ja seda eriti niiskes keskkonnas. See põhjustaks lühise-, tule- ja elektrilöögiohtu. Ühendage toitepistik lahti ja pühkige kuiva riidega puhtaks.Ärge märga või niisket riiet kasutage!Hoolitsege seadet elektrivõrku ühendades, et ühendus on kindel.Toitepistiku halb ühendus põhjustab tule- ja elektrilöögiohtu.Paigaldage külmik hästi ventileeritud kohta.Mida rohkem on külmikus külmutusagensit, seda suuremasse ruumi tuleb see paigaldada. Külmutusagensi lekke korral on põlevgaaside kogunemine tõenäolisem, kui seade on väikeses ruumis. See põhjustaks tule- ja plahvatusohtu. Suunisena on külmutusagensi iga 8 g kohta vajalik vähemalt 1 kuupmeeter ruumi.Seadmes oleval andmesildil on näidatud, kui palju külmutusagensit teie külmik sisaldab.Tuleohtlikud on nii külmikus kasutatav külmutusagens (R600a) kui gaasid isolatsioonimaterjalis (tsüklopentaan). Need eeldavad ka spetsiifilisi kõrvaldamisprotseduure.Hoolitsege külmikut kõrvaldades, et tagaküljel paiknevad torud ei saa kahjustada. Külmutusagensi- või gaasileke põhjustaks tule- ja plahvatusohtu.Ühendage külmik enne puhastamist või hooldust lahti.Muidu esineb elektrilöögioht.Ühendage külmik viivitamata elektrivõrgust lahti, kui sellest tuleb kõrbelõhna või suitsu, ja konsulteerige volitatud hoolduskeskusega.Muidu esineb tule- ja elektrilöögioht.
-HOIATUS!	Seadme keres ja sisseehitamisel köögikapis olevaid öhuavasid ei tohi kinni katta.Muidu esineb tule- ja plahvatusoht, kuna külmutusagens ei saa lekke korral hajuda.

Tähistab kehavigastuste ja vara kahjustumise ohtu.

Ärge pange sügavkülmikusse klaaspudeleid ega -nõusid.

- Klaas võib sisu külmumisel puruneda.

Ärge puudutage sügavkülmiku siseseinu ega külmunud toidupakke märgade kätega.

- Muidu võib nahk külmuda külmiku siseseina või toidupaki külge.

Ärge avage ega sulgege pidemest korraga mölema käega kinni vöttes.

• See põhjustaks kehavigastuste ohtu.

Vältige elektrikatkestuse ajal külmiku sageli avamist ja jahutamata toidu külmikusse panemist.

- Muidu töuseb temperatuur külmikus ja säilitatav toit rikneb. Ühendage külmik elektrivörgust lahti, kui te ei kasuta seda kaua aega.

Olge ettevaatlik külmiku ja sügavkülmiku uste vahe suhtes ning eriti mölema ukse korraga avamisel.

• See põhjustaks kehavigastuste ohtu.

Olge külmikut avades ettevaatlik, et mitte vigastada sõrmi potentsiaalsetes ohupunktides. Olge külmikuust avades ettevaatlik eeskätt külmiku ja sügavkülmiku uste vahelise potentsiaalse ohupunkti suhtes.

• See põhjustaks kehavigastuste ohtu.

Pakendi kõrvaldamine

Tagage võimalusel ringlussevõtt (nt papp, kilekotid, teip ja polüstüreen) ja kõrvaldage pakendi ülejäänud osad ohutult.

Hoidke kehavigastuste ja lämbumise vältimiseks pakendit väikelastele kättesaamatult.

Vanade seadmete kõrvaldamine

Ainult Euroopa Liidule ja ringlussevõtusüsteemidega riikidele

See sümbol toodetel, pakendil ja/või kaasasolevatel dokumentidel tähendab, et kasutatud elektri- ja elektroonikatooteid ei tohi visata ära koos olmejäätmetega.

Nõuetekohase käitluse, taaskasutuse ja ringlussevõtu tagamiseks viige vanad tooted vastavalt siseriiklikele õigusaktidele ettenähtud kogumispunkti.

Nende toodete õigesti kõrvaldamine aitab hoida kokku väärtuslikke ressursse ja vältida võimalikku negatiivset mõju inimeste tervisele ja keskkonnale. Pöörduge kohalikku omavalitsusse lisainfo saamiseks kogumise ja ringlussevõtu kohta.

Selliste jäätmete valesti kõrvaldamine võib olla siseriiklike õigusaktide kohaselt karistatav.

Äriklientidele Euroopa Liidus

Pöörduge elektri- ja elektroonikaseadmete kõrvaldamisel lisainfo saamiseks müüja või tarnija poole.

Info kasutuselt kõrvaldamise kohta muudes riikides väljaspool Euroopa Liitu

See sümbol kehtib ainult Euroopa Liidus.

Saate toote kõrvaldamisel kohalikust omavalitsusest või müüjalt infot korrektse kõrvaldamismeetodi kohta.

Enne vana seadme kõrvaldamist

Järgige vana seadme tootja kõrvaldamisjuhiseid või seadme suhtes kehtivaid kohalikke jäätmekäitluseeskirju. Kui need puuduvad, siis tehke nii:

1. Ühendage toitepistik pistikupesast lahti.
2. Lõigake toitejuhe ära ja kõrvaldage see ohutult koos pistikuga.
3. Hoolitsege, et väikesed lapsed ei pääse vanale seadmele ligi, kuni sellele järele tullakse või kuni selle ringlussevõtu keskusesse viite.

- Eemaldage ukselt köik tihendid ja jätke riiulid ja sahtlid oma kohale. Nii on vähem töenäoline, et laps saab seadmesse ronida ja löksu jääda.

Allpool kirjeldatakse seadme paigaldamist köige energiatöhusama, ohutuma ja vaiksema talitluse tagamiseks.

Mõõdud

L 600 x S 650 x K 2000 (mm)

Seadme lahtipakkimine

Eemaldage kogu pakend ja köik teibid.

Sobiva asukoha valimine

Ventilatsioon

Kuna seade kiirgab talitlusel soojust, tuleb see paigaldada hästi ventileeritud kuiva ruumi, nii et selle kohale ja taha jääb piisavalt vaba ruumi, nagu joonisel 1.

Külmik vajab rohkem ruumi, kui kuulete selle vibreerimist.

Temperatuur

Toatemperatuur mõjutab külmiku energiatõhusust, s.t kui palju elektrit külmikul kulub toidu jahutamiseks ja külmutamiseks.

Parima tulemuse saamiseks paigaldage külmik:

• eemale otsesest päikesevalgusest,
- eemale radiaatoritest, pliitidest ja muudest soojusallikatest,
- ruumi, mille temperatuur vastab kliimaklassile, mille tarvis on seade konstrueeritud. Leiate seadme kliimaklassi tehniliste andmete peatükist.

- Äärmuslikud temperatuurid ja keskkonnatingimused võivad mõjutada negatiivselt seadme tööd.

Säilitatav toit võib rikneda.

Loodi seadmine

Paigaldage seade tasasele põrandale, mis on piisavalt tugev toitu täis külmiku raskuse kandmiseks. Olge ettevaatlik, et põrandat mitte kahjustada!

Saate külmiku loodi seada, keerates seadme kaht eesmist reguleeritavat jalga kinni- või lahtipoole, nagu joonisel 2.

See hoiab ära vibratsiooni ja müra.

Kui paigaldate seadme vaibaga või vinüülpõrandale, siis tuleb selle alla panna tugev plaat. See kaitseb põrandat seadmest kiirgava soojuse põhjustatud võimaliku värvimuutuse eest.

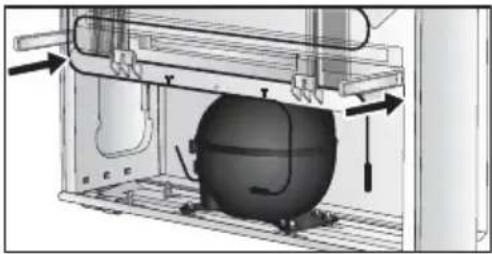

Külmiku uks

Külmiku uksehinged saab tõsta paremalt küljelt ümber vasakule, et uksed avaneks vastupidises suunas.

Kui nii sobiks teile paremini, siis pöörduge meie hoolduskeskusesse (nimekiri lisatud lehel) või külastage meie veebisaiti (http://panasonic.net).

Tootja ei vastuta, kui hinged ise ümber tõstate.

Vähemalt 150 mm Vähemalt 37 mm Vähemalt 20 mm Joonis 1

Seadme komplekti kuulub 2 distantsihoidjat, mis tuleks paigaldada kere alaossa, et vältida külmiku lükkamist seinale liiga lähedale. Seadme võib paigaldada ka ilma distantsihoidjateta, ent sel juhul võib energiatarve suureneda.

Pühkige seade pärast paigaldamist puhtaks soojas vees niisutatud lapiga.

Toitepistiku ühendamine elektrivõrgu pistikupessa

Pärast elektrivörku ühendamist süttivad hetkeks põlema kõik sümbolid ja siis ilmub vaikesättena -18°C sügavkülmiku temperatuurinäidikule ja 5°C külmiku temperatuurinäidikule.

Juhtpaneeli köik nupud on puutenupud. (Sörmepuudutus aktiveerib nupu, mida soovite kasutada.)

Märkused:

• Jahutamiseks võib kuluda rohkem aega suvekuudel ja kõrgel toatemperatuuril.
• Kui peate külmiku lahti ühendama, siis oodake vähemalt 10 min, enne kui selle uuesti ühendate. Muidu võib kompressor kahjustuda.

Toatemperatuur

Leiate külmiku kliimaklassi külmikukambri vasakul seinal olevalt andmesildilt.

See näitab toatemperatuuri, millel töötamiseks on seade konstrueeritud.

Kliimaklass	Lubatud toatemperatuur
SN (laiendatud paraskliima) +10 °C kuni 32 °C	kuni 32 °C
N (paraskliima) +16 °C kuni 32 °C
ST (lähistroopiline) +16 °C kuni 38 °C
T (troopiline) +16 °C kuni 43 °C

Energia säästmiseks

1. Paigaldage külmik kuiva, jahedasse ja hästi ventileeritud ruumi. (Vt lk 5 info saamiseks mõõtude ja õhuvahede kohta.)
2. Suurimat mahutavust ja külmiku köige töhusamat energiakasutust tagav sahtlite ja riiulite kombinatsioon:
3. Eemaldage sügavkülmikusahtlid.

4. Pange sahtlid ja riiulid külmikus peatükis "Osad" (Ik 7) näidatud kohtadesse.

5. Ärge õhuringluse võimaldamiseks külmikut üle täitke.

6. Avage uksi ainult vajadusel ja võimalikult lühidalt.

7. Puhastage aegajalt tolmuimejaga külmiku alaosal olevaid öhuavasid. (Olge ettevaatlik, et mitte kahjustada kattes olevat külmutusagensi toru.)

8. Energiatarve suureneb superkülmutus-, kiirkülmutus- ja superjahutusrežiimide kasutamisel.

Allolev joonis põhineb mudelil NR-BN34FX1. Teie külmik võib sellest pisut erineda.

Temperatuur on seadistatav vahemikus 1°C kuni 9°C.

Valmistoidud, joogid, munad, koogid, piimatooted

Sügavkülmikukamber

Temperatuur on seadistatav vahemikus -24°C kuni -16°C.

Külmutatud liha, linnuliha, kala, jäätis

• "Multibox" säilituskarbil 6 on kaas, mistöttu sobib see hästi tugeva- või teravalõhnalise toidu nagu kaua laagerdunud ja sinihallitusjuustud, vorstid, sibulad, või jms säilitamiseks.
• Kaant saab kasutada ka muna- või jääalusena.
• Munaalusena kasutamiseks pange see otse ukseriuli põhjale ja kasutage "Multibox" säilituskarbi ilma kaaneta põhiosa väikeste toidupakkide (nagu pasteedi, moosi, väiksemate tuubide jms) säilitamiseks.

Riiulid 7 saab seada kasutaja eelistatud kõrgusele, ilma et neid oleks vaja seadmest välja võtta. Tõmmake riiuli külgedel olevaid hoobasid enda poole ja liigutage riiul allapoole. Kõrgemale saab riiuli seada ilma kaht hooba vabastamata.

6 "Multibox" säilituskarp
7 "FlexLift" reguleeritava körgusega ukseriiul
8 Pudeliriiul
9 Kiirjahutusfunktsiooniga sügavkülmikusahtel

10 Sügavkülmikusahtel
11 Sügavkülmikusahtel
12 Jalad
13 Jääkuubikute alus (ainult mudelil NR-BN34FX1/FW1)
14 Pudelistopper

Märkus:

• Klaasriiulite ja ukseriulite asukoht on muudetav. Olge siiski ettevaatlik, sest riiluite asukohast söltuvalt võivad toidud ja joogid kukkuda külmikust välja ukse avamisel ja sulgemisel.
• Olge ust avades ettevaatlik, et vältida selle kokkupõrget läheduses olevate inimeste ja esemetega.

A++ NoFrost 1 2 3 4 05 FRIDGE 5 - 18 6 FREEZER 7 ** 8 ECO 9 10

• Tähis vilgub, kui sisetemperatuur on liiga kõrge.
• Tähis vilgub, kui uks jääb kauaks lahti.

③ Superjahutusrežiimi nupp
4 Külmiku temperatuurinäidik

• Lasteluku aktiveerimisel ilmub näidikule "LL".
• Superjahutusrežiimi kasutamisel on näidikul "SC".

⑤ Külmiku temperatuurinupp
6 Sügavkülmiku temperatuurinäidik

• Superkülmutusrežiimi kasutamisel on näidikul "SF".
• Kiirjahutusrežiimi kasutamisel on näidikul "FF".
• Lasteluku aktiveerimisel ilmub näidikule "LL".

⑦ Sügavkülmiku temperatuurinupp
8 Superkülmutus- ja kiirkülmutusrežiimi nupp
9 Ökorežiimi nupp
10 Puhkuserežiimi nupp

Märkused:

• Külmiku temperatuuri kontrollib mikroprotsessor. Külmiku sisetemperatuur varieerub sõltuvalt teguritest nagu toatemperatuuri muutumine, uste avamise ja sulgemise sagedus, seadmes säilitatava toidu kogus ja see, kuidas toit on seadmes paigutatud.
• Öko- või puhkuserežiimi sisselülitamisel süttib põlema vastava režiimi tähis.
• Häiretähis vilgub ja samal ajal kostab ka hoiatav helisignaal.
• Juhtpaneel on kaetud kriimustuste eest kaitsva kilega.

Külmikukamber

A++ No Frost 1 2 3 4 5 05 < FREDGET >

• Seadistage külmikukambri temperatuur nuppudega 5 : madalam temperatuur, körgem temperatuur.
• Külmikukambri temperatuur on seadistatav vahemikus +1°C kuni +9°C.
• Nuppudest ⑤ ühe vajutamisel hakkab näidikul ④ vilkuma viimati valitud temperatuurisäte. Seadistage soovitud temperatuur nuppudega ⑤.

3 s pärast viimast nupuvajutust salvestub külmikukambri jaoks viimati valitud temperatuurisäte seadme mällu.

Märkus:

- Superjahutus-, superkülmutus-, kiirkülmutus-, öko- või puhkuserežiimi tööaja lõppedes või tühistamisel jätkab seade tööd viimati valitud.

Sügavkülmikukamber

- 18 < FREEZER > ** ECO 6 7 8 9 10

• Seadistage sügavkülmikukambri temperatuur nuppudega ⑦ : madalam temperatuur, körgem temperatuur.
• Sügavkülmikukambri temperatuur on seadistatav vahemikus -24°C kuni -16°C.
• Nuppudest ⑦ ühe vajutamisel hakkab näidikul ⑥ vilkuma viimati valitud temperatuurisäte. Seadistage soovitud temperatuur nuppudega ⑦. 3 s pärast viimast nupuvajutust salvestub sügavkülmikukambri jaoks viimati valitud temperatuurisäte seadme mällu.

Märkus:

- Superjahutus-, superkülmutus-, kiirkülmutus-, öko- või puhkuserežiimi tööaja löppedes või tühistamisel jätkab seade tööd viimati valitud.

Mugavate funktsioonide kasutamine

Vitamiini LED-režiim

- See režiim aitab säilitada puu- ja köögiviljades sisalduvat C-vitamiini. Sinine ja roheline LED põlevad. Vitamiini LED-režiimi aktiveerimiseks vajutage nuppu ①. Nupp ① muutub valgustatuks. Seade töötab optimaalsetel sätetel, kui see režiim on aktiveeritud.

Märkused:

- Selle režiimi ajal: -Nupu ① vajutamisel lülitub vitamiini LED-režiim välja.

Kasutage seda režiimi seadme esmakordsel sisselülitamisel, enne puhastamist või enne suure värske toidu koguse külmikusse panemist.

Superjahutusrežiimi sisselülitamine:

Vajutage nuppu ③. Näidikule ④ ilmub "SC".

Kui te seda režiimi käsitsi välja ei lülita, siis lülitub see automaatselt välja umbes 6 h pärast.

Külmikukambri jahutamine jätkub viimati valitud sättel.

Märkused:

- Selle režiimi ajal:

-Nupu 3 vajutamisel lülitub superjahutusrežiim välja.

Valida saab öko- ja puhkuserežiimi.

-Superjahutusrežiim lülitub välja, kui valite ükskõik kumma neist režiimidest.

-Sügavkülmiku temperatuuri saab reguleerida.

-Reguleerida saab ka külmikutemperatuuri, ent superjahutusrežiim lülitub sel juhul välja.

Kasutage seda režiimi seadme esmakordsel sisselülitamisel, enne puhastamist või 24 h enne suure toidukoguse sügavkülmikusse panemist.

Superkülmutusrežiimi sisselülitamine:

Vajutage nuppu 8. Näidikule 6 ilmub "SF".

Kui te seda režiimi käsitsi välja ei lülita, siis lülitub see automaatselt välja umbes

2 päeva pärast.

Sügavkülmikukambri jahutamine jätkub viimati valitud sättel.

Märkused:

- Selle režiimi ajal:

-Nupu 8 vajutamisel lülitub superkülmutusrežiim välja.

Valida saab öko- ja puhkuserežiimi.

-Superkülmutusrežiim lülitub välja, kui valite üksköik kumma neist režiimidest.

-Külmiku temperatuuri saab reguleerida.

-Reguleerida saab ka sügavkülmikutemperatuuri, ent superkülmutusrežiim lülitub sel juhul välja.

Kiirkülmutusrežiim

- 18 FREZER ** ECO 6 7 8 9 10

- Kasutage värske toidu kiiresti külmutamiseks kiirkülmutusrežiimi. See toimib vaid sügavkülmikukambri ülemises sahtlis. Sellega kaasneb jaheda öhu intensiivne puhumine ülemises sahtlis. Kiirem külmutamine aitab säilitada toidus kauem rohkem vitamiine, mineraale ja toitaineid.

Kiirkülmutusrežiimi sisselülitamine:

Hoidke nuppu ⑧ vähemalt 3 s vajutatuna. Näidikule ⑥ ilmub "FF".

- Selles režiimis töötab kompressor pidevalt ja sügavkülmikukambri temperatuur langeb märgatavalt.

- Kui te seda režiimi käsitsi välja ei lülita (nuppu 8 vajutades), siis lülitub see automaatselt välja umbes 8 h pärast.

Sügavkülmikukambri jahutamine jätkub viimati valitud sättel.

- Kasutage seda režiimi väiksema toidukoguse (kuni 2 kg) ülemises sahtlis külmutamiseks. Suure toidukoguse külmutamiseks tuleks see režiim lülitada sisse 12 h enne toidu sügavkülmikusse panemist.

Märkused:

- Selle režiimi ajal:

-Nupu 8 vajutamisel lülitub kiirkülmutusrežiim välja.

Valida saab öko- ja puhkuserežiimi.

-Kiirkülmutusrežiim lülitub välja, kui valite ükskõik kumma neist režiimidest.

-Külmiku temperatuuri saab reguleerida.

-Seda režiimi ei saa sisse lülitada, kui superjahutusrežiim on sisselülitatud.

Ökorežiim

- 18 < FREEZEN > ** ECO # ⑥ ⑦ ⑧ ⑨ ⑩

- Selles režiimis juhib juhtseade külmiku ja sügavkülmiku tööd säästlikult. Ökorežiimi aktiveerimiseks vajutage nuppu 9. Nupp 9 muutub valgustatuks. Seade töötab optimaalsetel sätetel, kui see režiim on aktiveeritud.

Märkused:

- Selle režiimi ajal: -Külmiku ja sügavkülmiku temperatuuri ei saa reguleerida. Muidu lülituks ökorežiim välja ja seade töötaks viimati valitud temperatuuridel. -Valida saab superjahutus-, superkülmutus- või kiirkülmutusrežiimi. Neist mõne režiimi valimisel lülitub ökorežiim välja ja valitud režiim sisse. -Valida saab puhkuserežiimi. Sel juhul lülitub ökorežiim välja ja puhkuserežiim sisse.

Puhkuserežiim • Lülitage see režiim sisse, kui te ei kasuta külmikut kaua aega,

- 18 < FREEZEN > * ECO 6 7 8 9 10

nagu pika puhkuse ajal. - Selles režiimis töötab külmik automaatselt temperatuuril 12°C. (Külmiku temperatuurinäidik lülitub välja.) Puhkuserežiimi aktiveerimiseks vajutage nuppu 10. Nupp 10 muutub valgustatuks. Seade töötab optimaalsetel sätetel, kui see režiim on aktiveeritud.

Märkused:

- Selle režiimi ajal: - Enne selle režiimi kasutamist tühjendage külmik ja sulgege uks. - Selle režiimi väljalülitamisel jätkab külmik tööd viimati valitud sätetel. - Külmiku temperatuuri ei saa reguleerida enne selle režiimi välja lülitamist. - Ukse avamisel aktiveerub häire.

Häirerežiim Kõrge temperatuuri häire:

A++ No Frost ① ② ③ ④ 05 FINDICE ⑤

- Kui seadme sisetemperatuur on liiga kõrge, siis kostab häiresignaal (vahelduv toon) ja nupp ② hakkab vilkuma. - Vajutage kinnituseks ja hoiatava helisignaali väljalülitamiseks nuppu ②. - Hoiatav helisignaal aktiveerub iga 24 h järel, kui seadme sisetemperatuur ei ole piisavalt madal ja esineb toidu riknemise oht. Häiresignaal lülitub automaatselt välja, kui sügavkülmiku temperatuur langeb tasemele, mille puhul ei esine enam toidu riknemise ohtu. - Seadme esmakordsel sisselülitamisel toimib temperatuurihäire 24 h viitega, kuna seade ei ole veel jõudnud sobivat temperatuuri saavutada. Sellega hoitakse ära häire tarbetu aktiveerumine.

Lahtise külmikuukse häire:

- Kui külmiku või sügavkülmiku uks jääb lahti üle 2 min, siis aktiveerub hoiatav helisignaal ja nupp ② hakkab vilkuma. Ukse sulgemisel lülitub häire välja. Selle saab ka ise nuppu ② vajutades välja lülitada.

Lastelukk Kasutage seda funktsiooni, kui te ei soovi seadme sätteid käsitsi reguleerida.

A++ No Frost ① ② ③ ④ 05 FROCK ⑤

Sisselülitamiseks hoidke nuppu ② vajutatuna (3 s). Näidikutele ④ ja ⑥ ilmub "LL". Sellega lukustuvad köik nupud peale nupu ②. Lasteluku väljalülitamiseks hoidke 3 s nuppu ② vajutatuna.

Märkused:

- Lasteluku töötamise ajal ei ole "LL" kogu aeg näidikutel. Ent "LL" ilmub hetkeks näidikutele mis tahes nupu vajutamisel.

- Külmiku põhjal olev kast on ettenähtud puu- ja köögiviljade säilitamiseks. See säilitab niiskust ja takistab vilju kuivamast. - Pange toit hoiule sobivas pakendis, et see ei annaks löhna ega võtaks külge muu toidu löhna. Kastil on niiskuse regulaator, mis võimaldab kohandada niiskustaset vastavalt säilitatava toidu kogusele.

Väiksem toidukogus – lükake juhtliugur paremale.

Suurem toidukogus – lükake juhtliugur vasakule.

Jääkuubikute tegemine

"Multibox" säilituskarp (kõik mudelid)

Vesi

"Multibox" säilituskarbiga saab teha ja säilitada jääkuubikuid. Täitke "Multibox" säilituskarbi kaas jääkuubikute tegemiseks veega ja pange sügavkülmiku külmutussahtlisse. Võtke karp külmutussahtlist välja, kui jääkuubikud on valmis. Eemaldage karbilt kaas ja suruge tagantpoolt kaane igale öönsusele. Jääkuubikud vabanevad kaane seest. Pange karp seejärel oma kohale tagasi.

Avage sügavkülmik, tömmake ülemine sahtel välja ja võtke jääkuubikute alus välja. Täitke alus veetaseme jooneni veega ja pange sügavkülmikusse tagasi. Kui jääkuubikud on valmis, siis tömmake ülemine sahtel välja ja võtke jääkuubikute alus välja. Väänake alust kergelt otstest kinni hoides, et jääkuubikud vabaneks alusest. Pange alus seejärel oma kohale tagasi.

Riiulite eemaldamine ja paigaldamine

Külmik

1 2

Klaasriiulid

Riiuli külmikust eemaldamiseks tömmake see välja kuni piirikuni. Töstke siis riiulit pisut esiservast ja tömmake löpuni välja.

Tõmmake kast välja nii kaugele, kui võimalik. Tõstke siis kasti esiservast ja tõmmake lõpuni välja.

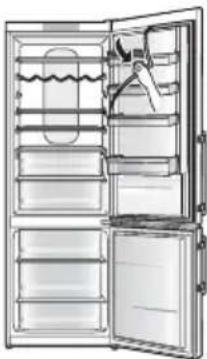

Ukseriiulid ja pudeliriiul

Tõstke riiul eemaldamiseks nii kõrgele kui võimalik ja tömmake siis välja.

Sügavkülmik

Sahtlid on väljatömbamise eest kaitstud. Avage sahtel seadmest eemaldamiseks, tõstke siis sahtlit esiservast ja tömmake välja.

Sahtli eemaldamisel saab panna toidu otse tühja sügavkülmikukambrisse.

Igapäevane puhastamine

Pühkige korrapäraselt kuiva riidega.

Kohad, millele tuleks pöörata erilist tähelepanu:

Uksetihend

Tihendi määrdumisel ja kahjustumisel suureneb külma öhu lekkimise oht.

Pudeliriul

Pühkige mustus ja vedelik kohe ära, et need ei koguneks.

Ühendage külmik kord aastas lahti, eemaldage riiulid ja puhastage neid põhjalikult.

Osad, mida võib pesta veega

Külmik Sügavkülmik

- Sügavkülmikusahtlid

- Ärge kasutage abrasiivseid puhastusvahendeid nagu söödisooda, kuna need vöivad plasti kahjustada.

Juhtpaneeli puhastamine

Külmiku juhtpaneel on valmistatud örnadest materjalidest. Ärge pinda kaitsmiseks lahustitel põhinevate kemikaalidega puhastage. Pühkige lihtsalt kuiva või pisut niiske riidega.

Külmiku välispindade puhastamine

Puhastage külmiku välispindu soojas vees niisutatud pehme riidega. Raskesti eemaldataval mustusel kasutage örnatoimelist köögidetergenti. Puhastage pind seejärel detergendist pehme niiske riidega. Kuivatage pinnad viimaks kuiva riidega.

Märkused puhastamise kohta

Ärge kasutage külmiku sise- ega välispindade puhastamiseks:

- leeliselisi detergente, kuna need põhjustavad plasti mõranemist.

- abrasiivpulbrit, seebipulbrit, õlil põhinevaid puhastusvahendeid, kuuma vett, harju, happeid, benseeni, lahusteid ega alkoholil põhinevaid lahuseid, kuna need võivad kahjustada külmiku pindu ja plastosi.

Pühkige kindlasti ära toiduõli plekid, kuna ka õlid võivad plastosi kahjustada.

HOIATUS!

Hoolduskontroll

• Ega toitejuhe ei ole kahjustunud?
• Ega toitepistik ei kuumene?
• Kas pistik on kindlalt pistikupessa ühendatud?

Konsulteerige volitatud hoolduskeskusega, kui toitejuhe on kahjustunud.

ÄRGE püüdke seda ise asendada.

ETTEVAATUST!

Kui te ei kasuta külmikut kaua aega

Kui te ei kasuta külmikut kaua aega, siis ühendage see lahti ja puhastage toitepistikut eespool kirjeldatud viisil. Jätke uksed 2-3 päevaks lahti. Nii saab külmik seest täielikult ära kuivada.

See hoiab ära löhnade ja hallituse tekke.

Ärge lülitage külmikut korduvalt sisse ja välja. See peab kauem vastu, kui jääb tavakasutuse puhul sisselülitatuks.

Enne külmiku teisaldamist või transportimist

① Tühjendage külmik.
② Ühendage lahti.
③ Töstke reguleeritav jalg üles.
④ Tõmmake või "kõnnitage" külmikut enda poole.

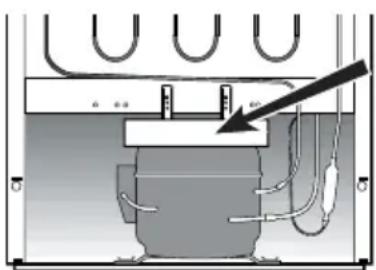

⑤ Kuivatage aurustumisalus lapiga veest.

Külmiku teisaldamine ja transportimine

Ohutuse tagamiseks tuleb külmikut vähemalt kahekesi kanda.

① Pingutage reguleeritavad jalad.
② Vaadake joonist: üks isik peaks võtma kinni reguleeritavatest jalgadest ja teine külmiku ülanurkadest.

Märkus:

- Ärge kandke külmikut ustest töstes.

Transportige külmikut kindlasti tavalises püstasendis.

Kindlustage uksed teibiga.

Kontrollige alltoodut, kui teile tundub, et külmik ei tööta korralikult.

Kui probleem ei lahene, siis ühendage toitepistik lahti ja võtke ühendust müüja või volitatud hoolduskeskusega.

Üldist

Külmikust kostab tavatuid helisid.	· Kas külmik on paigaldatud tugevale tasasele põrandale? · Kas külmiku ümber on jäetud piisavalt suured õhuvahed? · Ega miski ei vibreeri külmiku peal? · Teatud helid on normaalsed külmiku tööle lülitumisel ja töö lõpetamisel.
Kompressori seiskumisele järgneb iseloomulik heli.	· See on normaalne. Seda põhjustab külmutusagensi tagasi kompressorisse voolamine.
Ukse avamise või sulgemise järel kostab iseloomulik heli.	· See on normaalne. Seda põhjustab õhurõhu erinevus külmiku sees ja väljaspool.
Pärast ukse avamist on kuulda, kuidas õhk või vesi voolab.	· Seda põhjustab külmutusagensi voolamine sisemises torustikus.
Külmikust kostab pidevalt kiunuvat heli.	· Seda heli tekitab külma õhku ringlema panev töötav ventilaator. · Ega toidupakid ei ole liiga tihedalt üksteise vastu pandud? Ega toatemperatuur ei ole liiga kõrge? Sel juhul töötab külma õhku ringlema panev ventilaator suurel kiirusel ja tee b töötades suurt müra.
Kompressor teeb üsna suurt müra.	· Ega toidupakid ei ole liiga tihedalt üksteise vastu pandud? Ega toatemperatuur ei ole liiga kõrge? Sel juhul peab kompressor rohkem töötama ja tee b seetõttu suuremat müra.
Kompressor on pikka aega lakkamatult töötanud.	· Toitepistiku esmakordsel ühendamisel töötab kompressor korraga tavalisest kauem külmiku sisemuse maha jahutamiseks kuni seadistatud temperatuuride saavutamiseni. · Ega superkülmutus- või superjahutusrežiim ei ole sisselülitatud? · Ega külmiku uksi ei ole sageli avatud ja suletud? Kas uksed on korralikult kinni? · Ega toidupakid ei ole liiga tihedalt üksteise vastu pandud? Ega toatemperatuur ei ole liiga kõrge? · Kui külmikusse pannakse korraga suures koguses toitu, siis peab kompressor järjest kauem töötama.
Külmiku välispindadele tekib kondensaat.	· Kondensaat tekib kõrge niiskustaseme puhul ruumis. See on normaalne. Kuivatage pinnad kuiva riidega.
Külmiku välispinnad on kuumad.	· Pärast külmiku sisselülitamist võivad külmiku välispinnad soojeneda kuni jahutuskambrite piisava maha jahutamiseni. Külmiku pinnad võivad soojeneda koguni pärast jahutuskambrite mahajahutamist. Seda põhjustab külmiku soojuskiirgustoru, mille ülesandeks on hoida ära kondensaadi teke. See ei ole talitlushäire.
Juhtpaneeli nupud ei tööta. · Kas külmik on sisselülitatud?
Kostab hoiatav helisignaal.	· Külmiku uks on jäänud paokile. Sulgege uksed.

Külmik ja sügavkülmik

Külmik ei jahuta (ja sügavkülmik ei külmuta).	• Kas külmik on sisselülitatud?
Külmik ei jahuta (ja sügavkülmik ei külmuta) rahuldavalt.	• Ega seadistatud ei ole liiga kõrge temperatuur?• Ega külmik ei ole otsese päikesevalguse käes või kütteseadme lähedal?• Kas külmiku ümber on jäetud piisavad õhuvahed?• Ega toidupakid ei ole liiga tihedalt üksteise vastu pandud?Ega toatemperatuur ei ole liiga kõrge?• Ega uksi ei ole sageli avatud ja suletud?Kas uksed on korralikult kinni?• Ega puhkuserežiim ei ole sisselülitatud?• Temperatuur tõuseb ajutiselt sooja toidu külmikusse panemisel.• Külmal ajal ja madalal toatemperatuuril võib tunduda,justkui külmik ei jahuta.
Seadistatud temperatuur erineb tegelikust temperatuurist.	• Temperatuur tõuseb ajutiselt sooja toidu külmikusse panemisel.
Toit külmub külmikus. • Ega külmiku jaoks ei ole seadistatud liiga madal temperatuur?• Ega toit ei ole pandud külmiku tagaseina lähedale?Tagaseina lähedal on temperatuur kõige madalam, mistõttu vältige sinna lihtsalt külmuva toidu panemist.
Külmikusse ja sahtlitesse tekib kondensaat.	• Kondensaat võib tekkida ukse sageli avamisel ja sulgemisel, ukse paokile jäämisel ja kõrge niiskustaseme puhul ruumis.Kuivatage pinnad kuiva riidega.
Sügavkülmiku ust on raske avada. •	Ust on vahel raske avada vahetult pärast sulgemist.Õhurõhu erinevus sügavkülmikus ja väljaspool võib vahel muuta raskeks sügavkülmikuukse avamise.Oodake natuke ja proovige siis ust uuesti avada.
Külmiku sisemus lõhnab. • Kas pakkisite tugevalt lõhnavad toidud hoolikalt enne külmikusse panemist?Pange selline toit külmikusse tihedalt suletud anumas.Lõhnad võivad jääda külge külmiku sisepindadele.Pühkige pindu leiges vees niisutatud pehme riidega.

Selle sümboliga suunatakse kasutaja lugema juhiseid või infolehte.

Külmikus on filter, mida peetakse biotsiidiks.

Filtris on hõbedaioone sisaldav aine, mis teeb kahjutuks bakterid külmikus olevas õhus ja pärsib bakterite kasvu. Aktiivaine: hõbe/naatrium/vesinik/tsirkoonium/fosfaat

Tootekaart (ELi määrus 1060/2010)
TARNIJA NIMI Panasonic
MUDEL	NR-BN34FX1-ENR-BN34FW1-ENR-BN34FX1-BNR-BN34FW1-B	NR-BN34AX1-ENR-BN34AW1-E
KATEGOORIA 7 (külmik-sügavkülmik)
ENERGIATÖHUSUSE KLASS A++
AASTANE ENERGIATARVE 245 kWh/a	*1
KÜLMIKU PUHASMAHUTAVUS 254 I
SÜGAVKÜLMIKU PUHASMAHUTAVUS 85 I
SÜGAVKÜLMIKU KLASS TÄRNIDES Neljatärnikamber
'FROST FREE' KAMBRID Külmik: härmatisevaba / Sügavkülmik: härmatisevaba
TEMPERATUURITÖUSU AEG 18 h
KÜLMUTUSVÕIME 12 kg/24 h
KLIIMAKLASS SN-T	*2
AKUSTILINE ÖHUMÜRA 42 dB
Muu info
KOGUBRUTOMAHUTAVUS 363 I
KOGUPUHASMAHUTAVUS 339 I
VÄLISMÕÖDUDLAIUS × SÜGAVUS × KÖRGUS	600 mm x 650 mm x 2000 mm
PUHASKAAL 76 kg
NIMIPINGE	220-240 V
NIMISAGEDUS	50 Hz
KÜLMUTUSAGENS/KOGUS R600a/60 g
PAISUTAV AGENS	Tsüklopentaan

Märkused:

^1 Aastane energiatarve põhineb 24-tunnise standardse katse tulemustel vastavalt standardile EN153. Tegelik energiatarve varieerub seadme kasutamise viisist ja asukohast sõltuvalt. Töötava seadme energiatarve võib varieeruda seadme asukohast, kambrite temperatuurisätetest, ümbritseva õhu temperatuurist ja niiskusest, uste avamise/sulgemise sagedusest, säilitatava toidu kogusest ja temperatuurist ning seadme kasutamise viisist sõltuvalt.
^2 Lubatud toatemperatuur: 10°C kuni 43°C

Täiesti avatud ustega

600 mm 687 mm 650 mm 1199 mm 1249 mm Maksimalset 90° 644 mm

Panasonic Corporation

Veebisait: http://panasonic.net/

Vastav direktiivi 2004/108/EÜ artikli 9 lõikele 2.
