Tipo de producto	Centro de automatización del hogar
Marca	Panasonic
Modelo	KX-HN6022
Color	Blanco
Dimensiones (Al x An x Pr)	120 x 120 x 30 mm
Peso	200 g
Alimentación eléctrica	CA 100-240V, 50/60Hz (adaptador incluido)
Protocolo de comunicación	Zigbee, Wi-Fi (2,4 GHz)
Dispositivos compatibles	Sensores inteligentes Panasonic, interruptores y dispositivos Zigbee de terceros
Control por aplicación	A través de la aplicación Panasonic Smart Home (iOS/Android)
Control por voz	Amazon Alexa, Google Assistant
Temperatura de funcionamiento	0°C a 40°C
Instalación	Plug and play; montaje en pared opcional
Mantenimiento	Limpiar con un paño seco; mantener alejado de la humedad
Seguridad	Comunicación cifrada, actualizaciones de firmware
Piezas de repuesto y reparabilidad	Póngase en contacto con el centro de servicio de Panasonic; el adaptador de corriente es reemplazable
Información general	Diseñado para la automatización del hogar, admite hasta 50 dispositivos

Preguntas frecuentes - KX-HN6022 PANASONIC

¿Cómo configuro el hub Panasonic KX-HN6022?

Descargue la aplicación Panasonic Smart Home, cree una cuenta, enchufe el hub y siga el asistente de configuración en la aplicación para conectarse a su red Wi-Fi.

¿Puedo usar el hub con dispositivos Zigbee de terceros?

Sí, el KX-HN6022 admite dispositivos Zigbee 3.0 estándar, pero la compatibilidad puede variar. Consulte la aplicación para obtener una lista de dispositivos verificados.

¿Cómo restablezco el hub a los valores de fábrica?

Mantenga presionado el botón de reinicio en la parte posterior durante 10 segundos hasta que el LED parpadee en rojo. Suelte y espere a que el hub se reinicie.

¿Cuál es el alcance de la señal Zigbee?

En espacio abierto, el alcance de la señal Zigbee es de aproximadamente 30 metros. Las paredes y los obstáculos pueden reducir el alcance.

¿Puedo controlar el hub de forma remota?

Sí, después de la configuración, puede controlar los dispositivos conectados desde cualquier lugar a través de la aplicación Panasonic Smart Home usando la conexión a Internet de su teléfono.

¿El hub es compatible con asistentes de voz?

Sí, es compatible con Amazon Alexa y Google Assistant. Habilite la skill de Panasonic Smart Home en la aplicación correspondiente.

¿Cuántos dispositivos puedo conectar a un hub?

El hub puede admitir hasta 50 dispositivos Zigbee simultáneamente, dependiendo del tráfico de la red y los tipos de dispositivos.

¿Qué debo hacer si el hub pierde la conexión?

Primero, verifique su conexión a Internet. Reinicie el hub desconectándolo durante 10 segundos. Si el problema persiste, restablezca la configuración de red a través de la aplicación.

¿El hub es compatible con Apple HomeKit?

No, el KX-HN6022 no admite Apple HomeKit de forma nativa. Sin embargo, puede usar un puente o herramienta de automatización si es necesario.

¿Cómo actualizo el firmware del hub?

Las actualizaciones de firmware se envían automáticamente a través de la aplicación. También puede buscar actualizaciones manualmente en Configuración > Actualización de firmware.

MANUAL DE USUARIO KX-HN6022 PANASONIC

Sistema de red doméstico

Enchufe Inteligente

Modelo n° KX-HNA101

Gracias por adquirir un producto Panasonic.

Este documento explica cómo instalar el enchufe inteligente de forma correcta. Para obtener detalles sobre cómo usar el sistema, consulte la Guía del usuario (página 6).

Lea este documento antes de usar la unidad, y guárdelo para consultarlo en el futuro.

Para obtener ayuda, comuníquese con nosotros llamando al 1-800-272-7033 o visite nuestro sitio web: http://shop.panasonic.com/support para clientes en los EE. UU. (solo en inglés)

Por favor, registre su producto: http://shop.panasonic.com/support

*PNQX6701 YA*

Nombres de los componentes y

funciones ....3

Led indicador ....3

Resumen de configuración .....3

Conexiones ....4

Cómo registrar el enchufe

inteligente 5

Alcance de la comunicación

inalámbrica 5

Apéndice

Cómo probar el enchufe

inteligente 6

Acceso a la Guía del usuario .....6

Configuración

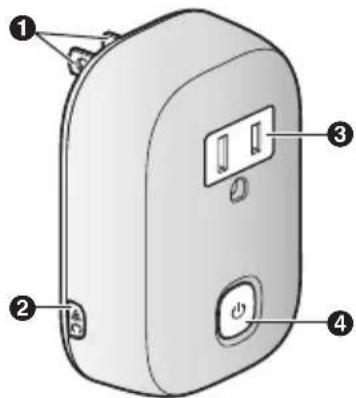

Nombres de los componentes y funciones

① Enchufe de alimentación

② [●○○○C]

Se usa para registrar el enchufe inteligente al hub.

③ Toma de corriente

4 (encendido/apagado) Led indicador

Enciende o apaga el dispositivo conectado. También sirve como el Led indicador.

Led indicador

Puede usar el Led indicador para confirmar el estado del enchufe inteligente.

Indicador Estado
Apagado Sin energía, el enchufe inteligente está apagado o el Led indicador está apagado*1
Verde, encendido	El enchufe inteligente está encendido*1

Indicador Estado
Verde, parpa-deando lenta-mente	Modo de registro
Rojo, parpa-deante	El enchufe inteligente está fuera de alcance del hub
Rojo, parpadeo muy rápido	El dispositivo electrónico conectado está consumiendo demasiada corriente o potencia ^2

*1 Puede configurar el enchufe inteligente de forma tal que el Led indicador no se encienda durante el funcionamiento normal. Para obtener más información, consulte la Guía del usuario (página 6).
*2 En este caso, el enchufe inteligente se apagará de forma automática. Para encender de nuevo el enchufe inteligente, desconéctelo de la toma de corriente, desconecte el dispositivo eléctrico, y luego conecte el enchufe inteligente a la toma de corriente.

Resumen de configuración

1 Configuración inicial

Asegúrese de poder acceder al sistema mediante su dispositivo móvil. Para obtener más detalles, consulte la Guía de configuración del sistema que viene con su hub.

2 Conexión

Conecte el enchufe inteligente a la toma de corriente y conecte el dispositivo deseado al enchufe inteligente.

Para obtener ayuda, visite http://shop.panasonic.com/support

Configuración

3 Registro

Solo se requiere si se compró el enchufe inteligente por separado (es decir, no como parte de un paquete).

4 Confirmación del área de uso

Lea la información de este documento para confirmar que el área de uso deseada sea la adecuada para el correcto funcionamiento.

Conexiones

① Inserte por completo el enchufe inteligente (A) en la toma de corriente.
② Inserte por completo el enchufe de corriente del dispositivo deseado (B) en el enchufe inteligente.

- Puede activar y desactivar la potencia suministrada a la toma de corriente del enchufe inteligente presionando [6].

- Cuando conecte un dispositivo que tenga un enchufe de CA de gran tamaño, use un cable de extensión corto de modo que el enchufe de CA del dispositivo conectado no bloquee el indicador LED/[☐].

Nota acerca de las conexiones de alimentación

• El enchufe inteligente debe estar conectado a un enchufe de corriente orientado verticalmente o en una toma de corriente alterna colocada en el piso. No conecte el enchufe inteligente de corriente alterna a una toma de corriente montada en el techo, ya que el peso del enchufe inteligente puede hacer que se desconecte.
• Si el dispositivo eléctrico conectado al enchufe inteligente consume más de 10 A o 1,200 W de energía, el enchufe inteligente se apagará automáticamente.
• En caso de que fallara el suministro eléctrico, es posible que el enchufe inteligente no vuelva a encenderse hasta que el suministro de energía se restaure. Por esta razón, los refrigeradores a conexión u otros dispositivos que requieren del suministro constante de energía, no deben conectarse al enchufe inteligente.
• Después de conectar un dispositivo eléctrico al enchufe inteligente, asegúrese de que el enchufe inteligente esté conectado con firmeza a la toma de corriente.

4 Para obtener ayuda, visite http://shop.panasonic.com/support

Cómo registrar el enchufe inteligente

Este procedimiento no es necesario para unidades que son parte de un paquete.

Antes de que pueda usar el enchufe inteligente, se debe registrar en el hub. Si compró los dispositivos por separado (es decir, no como parte de un paquete), debe registrar cada dispositivo en el hub.

Puede registrar cada unidad mediante los botones de registro o la aplicación [Home Network].

Uso de los botones de registro

1 Hub:

Oprima y mantenga oprimido [☐]C OTHER DEVICE] hasta que el Led indicador parpadee lentamente en verde.

2 Enchufe inteligente:

Oprima y mantenga oprimido [▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

- Cuando se ha completado el registro, el hub emitirá un pitido largo.

Nota:

• Para cancelar sin registrar el enchufe inteligente, oprima [→]C] en el hub y en el enchufe inteligente de nuevo.
• Si el registro falla, el hub emitirá varios pitidos cortos.

Uso de la aplicación

Cuando registre el enchufe inteligente con la aplicación [Home Network], puede asignar un nombre a sus dispositivos y agruparlos por ubicación. Para obtener más información, consulte la Guía del usuario (página 6).

Alcance de la comunicación inalámbrica

El alcance de la comunicación inalámbrica de cada dispositivo en el sistema del hub es de aproximadamente 50 m (160 pies) en interiores y de aproximadamente 300 m (1,000 pies) en el exterior. Es posible que la comunicación inalámbrica no sea tan confiable cuando se encuentran los obstáculos siguientes entre el hub y otros dispositivos.

• Puertas o pantallas metálicas
• Paredes que contengan aislamiento de aluminio
• Paredes de hormigón o hierro corrugado
• Ventanas de vidrio doble
• Varias paredes
• Cuando los dispositivos están en pisos o edificios diferentes

Nota:

- Si el Led indicador parpadea en rojo, se encuentra fuera de alcance del hub. En este caso, confirme todas las conexiones, incluso las del hub.

Apéndice

Cómo probar el enchufe inteligente

Después de instalar la aplicación [Home Network] en su dispositivo móvil, puede usarlo para encender y apagar el enchufe inteligente. Para obtener más información, consulte la Guía del usuario (página 6).

1 Desde la pantalla de inicio de la aplicación [Home Network], toque [Enchufe inteligente].

2 Seleccione la pestaña [Individual].

3 Toque el icono del enchufe inteligente deseado.

- Confirme que el enchufe inteligente seleccionado encienda y apague cuando toque su icono.

Acceso a la Guía del usuario

La Guía del usuario es una colección de documentación en línea que lo ayuda a aprovechar al máximo la aplicación [Home Network].

1 iPhone ^® /iPad ^®

Toque: en la pantalla de inicio de la aplicación.

Dispositivos Android™

Toque : u oprima el botón menú de su dispositivo en la pantalla de inicio de la aplicación.

2 Toque [Guía del Usuario].

Nota:

• No se admite Microsoft® Windows® Internet Explorer® 8 y versiones anteriores.
• Se recomienda Android 4.1 y versiones posteriores.
• También puede acceder a la Guía del usuario mediante la página web a continuación.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

6

Para obtener ayuda, visite http://shop.panasonic.com/support

Notas

7
