Zone 360 BT - Recepteur Audibax - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor/Amplificador de megafonía pública
Modelo	Zone 360 BT
Potencia de salida RMS	360 vatios (con 1% THD)
Respuesta en frecuencia	20 Hz – 20 kHz
Relación señal/ruido	> 90 dB
Distorsión armónica total + ruido	< 0.5%
Versión Bluetooth	Bluetooth V2.0 + EDR
Alcance Bluetooth	10 m (sin interferencias)
Rango de sintonización FM	87.5 – 107.9 MHz
Fuente de alimentación (CA)	230 – 240 V CA, 50/60 Hz
Fuente de alimentación (en espera)	24 V CC
Clase de amplificador	Clase A/B
Sistema de refrigeración	Refrigerado por ventilador
Formatos de audio compatibles	MP3, WMA, WAV, FLAC, AAC
Puerto USB	USB 2.0 Tipo A
Ranura para tarjeta SD/MMC	Sí, no autoblocante
Sistema de archivos	FAT16 o FAT32
Funciones de protección	CC, cortocircuito, sobrecalentamiento, sobrecarga, limitador
Alimentación fantasma	15 V CC (conmutable por entrada de micrófono)
Salida de baja impedancia	4 Ω (carga mínima)
Salida de voltaje constante	100 V / 70 V
Número de zonas	4 (más anulación de emergencia)
Entradas	2x Mic (combo XLR/6.3mm), 1x Mic/Línea (XLR/6.3mm), 2x Línea estéreo (RCA), 1x Timbre/Fuego/TEL (bloque de terminales)

Preguntas frecuentes - Zone 360 BT Audibax

¿Cómo conecto mi dispositivo Bluetooth al Zone 360 BT?

Ajuste la antena Bluetooth a una posición vertical. Presione el botón M en el panel frontal para cambiar al modo Bluetooth. En su teléfono o computadora, habilite Bluetooth y busque dispositivos. Seleccione 'Bluetooth' de la lista. Una vez conectado, puede reproducir música y usar los botones ◀◀, ▶▶ y ▶II para controlar la reproducción.

¿Cómo puedo reproducir música desde una unidad flash USB o tarjeta SD?

Inserte un dispositivo de almacenamiento USB o una tarjeta SD/MMC en la ranura correspondiente del panel frontal. El reproductor MP3 detectará automáticamente y comenzará a reproducir formatos compatibles (MP3, WMA, WAV, FLAC, AAC). Use los botones ◀◀, ▶▶ y ▶II para navegar por las pistas. Presione el botón M para cambiar entre los modos USB, SD/MMC, Bluetooth y FM.

¿Cómo habilito la alimentación fantasma para micrófonos de condensador?

En el panel trasero, localice los dos interruptores entre los conectores MIC 1 y MIC 2. El interruptor 2 habilita la alimentación fantasma para la entrada de micrófono 1, y el interruptor 1 la habilita para la entrada de micrófono 2. Coloque el interruptor correspondiente en la posición ON. La fuente de alimentación fantasma es de 15 V CC, adecuada para micrófonos de condensador de 12–48 V.

¿Cuál es la diferencia entre las conexiones de altavoz de baja impedancia y de voltaje constante?

La baja impedancia (4 Ω) se utiliza para uno o pocos altavoces con cables cortos. El voltaje constante (100 V o 70 V) se utiliza para sistemas distribuidos con múltiples altavoces a largas distancias. Solo puede usar un tipo a la vez. Para voltaje constante, conecte la salida positiva al terminal positivo del altavoz y la negativa al terminal COM. La carga total del altavoz no debe ser menor que la impedancia nominal del amplificador.

¿Cómo actualizo el firmware del reproductor MP3?

Descargue el firmware más reciente del sitio web de Audibax. Formatee una unidad USB o tarjeta SD a FAT16 o FAT32 y copie el archivo de firmware en ella. Inserte el medio en la ranura frontal. El reproductor detectará automáticamente el firmware, apagará la pantalla LCD y comenzará la actualización. La unidad se reiniciará después de unos 10 segundos. No interrumpa la alimentación durante la actualización.

¿Qué debo hacer si no hay sonido en los altavoces?

Verifique que el botón Power esté encendido (LED verde iluminado). Compruebe que los interruptores de salida de zona correspondientes (1–4) estén activados (LED verde encendido). Asegúrese de que el nivel de entrada del canal y los controles de volumen maestro estén subidos. También verifique que la fuente de entrada esté correctamente conectada y seleccionada. Si el LED rojo CLIP se enciende con frecuencia, reduzca el volumen del canal o maestro.

¿Cómo funcionan los controles de zona?

El panel frontal tiene interruptores de zona (1–4) y controles de nivel correspondientes. Presione un interruptor de zona para habilitar o deshabilitar esa línea de altavoces: cuando está habilitada, el LED verde se enciende. El interruptor All habilita todas las zonas simultáneamente. Cada control de nivel de zona ajusta el volumen de salida de -15 dB a 0 dB de forma independiente.

¿Cómo puedo usar la función de timbre o alarma de incendio?

En el panel frontal, presione el botón Chime para reproducir un solo tono de preanuncio. Presione el botón Fire para activar la señal de alarma de incendio; se repetirá hasta que se presione el botón nuevamente. Estas entradas tienen prioridad sobre otras fuentes de audio y también pueden activarse externamente a través del bloque de terminales en el panel trasero.

¿Cómo conecto una entrada de emergencia (sistema de alarma de 100 V)?

Conecte la salida de 100 V de un sistema de alarma al bloque de terminales de entrada Emergency en el panel trasero, junto con una señal de control remoto de 24 V CC. Cuando se apliquen 24 V CC, el amplificador cambiará automáticamente todas las zonas de altavoces de voltaje constante a la señal de entrada de alarma.

¿Cómo uso el sintonizador FM incorporado?

Presione el botón M repetidamente hasta que la pantalla indique el modo FM. Extienda la antena FM en el panel trasero. Mantenga presionado el botón ▶II para escanear y almacenar automáticamente las estaciones disponibles. Use ◀◀ y ▶▶ para desplazarse por las estaciones almacenadas. Ajuste el volumen del reproductor usando los botones + y -.

MANUAL DE USUARIO Zone 360 BT Audibax

Reproductores	USB	Tipo	Controlador de velocidad completa OTG2.0
		Conectores	USB 2.0 tipo A
	SD/MMC Conectore s		Ranura para tarjeta sin autobloque o
	Bluetooth	Versión	Bluetooth Ver20+EOR
		Rango máximo	10m (sin interferencia)
		Frecuencias Trans	2402-2480MHz
	Formatos de música		MP3/WAW/WMA/FLAC(8/16/24bit)
	Sistema de archivos		FAT16 or FAT32
	Sección FM	Rango de sintonía	87.5MHz to 107.9MHz
		Entrada deantena	75Ω no balanceado
Salidas	baja impedancia		4Ω
	Impedancia de voltaje constante		167Ω-Zone 60BT
			84Ω-Zone 120BT
			42Ω-Zone 240BT
			28Ω-Zone 360BT
Indicadores	LED		Potencia/Zona/Salid a
	LCO		Jugador
	Sonido		Proteger
Proleccion			DC-Short: circuit
			Over Healing
			Over Load
			Limiter
Sistema de refrigeración			Refrigerado por ventilador
Tecnología de amplificador			Clase A/B
Fuente dealimentación	Maestro		AC230V-240V/50-60Hz
	Apoyar		DC24V

Zone 120 BT Zone 240 BT Zone 360 BT

Por favor, lea el manual antes de usar el producto

Zone 120BT / Zone 240BT / Zone 360BT

MANUAL DE USUARIO

índice

Introducción....2

Diagrama negro del sistema....2

Precauciones....2

Requisitos de seguridad....2

Precaución servicio....3

Declaración CE de conformidad....3

Precaución....4

Capítulo 1: Conexiones de claviljas y conectores....4

Estándares de conexión....4

Capítulo 2: Panel frontal y posterior....5

Resumen del panel frontal....5

Descripción del panel frontal....5

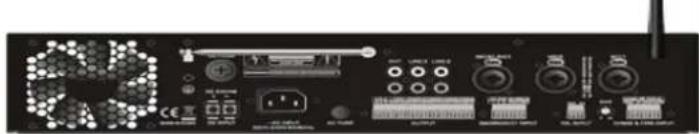

Vista general del panel trasero....8

Descripción del panel trasero....8

Capítulo 3: Configuración del sistema....10

Conexión de los altavoces....11

Conexión de las fuentes de audio....12

Para comenzar a reproducir música desde MP3....13

Para empezar a reproducir música a través de Bluetooth....13

Capítulo 4: Información adicional....14

Especificaciones técnicas....14

ATENCIÓN

- No utilice el amplificador ni desconecte el cable de alimentación durante la actualización de Firmware. La actualización del firmware tarda unos 10 segundos.

- No hay archivos que no sean firmware en el dispositivo de almacenamiento USB o tarjeta SD.

- No realice este procedimiento a menos que sea necesaria una actualización de firmware. También asegúrese de leer la información proporcionada con las actualizaciones antes de actualizar el firmware.

Capítulo 4

Información Adicional

Especificaciones técnicas

Polencia de salida RMS1 kdiE.TriD %o	Zone 120BT		120 Vatios
	Zone 240BT		240 Vatios
	Zone 360BT		360 Vatios
Respuesta de frecuen cia			20Hz-20KHz
Signal to Noise Ratio			>90dB
THD+N			<0.5%
Common Mode Rejection			<0.5%
Diafoni a			>70dB
Entradas	MiC1-2	Tipo	2x micrófono balanceado / Un e
		Sensibilidad	-50dB
		Conectores	Combinación de 2xXLR/Jack de 6,3 mm
		Potencia Phantomr	15VDO
		Prioridad	Sí
	LINE 1/MIG 3	Tipo o	Línea/micrófono balanceado
		Sensibilidad	-50dB
		Conectores	Coneclor combinado XLBi6.3mm
		Prioridad	Sí
	LINE2-3	Tipo o	2x audio estéreo
		Sensibilidad	-30dB
		Conectores	2x RCA
	Chime/Fire/TEL	Tipo o	Entradas de micrófono prioritarias
		Conectores	Bloque de terminales euro-5.08mm

Zone 120BT / Zone 240BT / Zone 360BT

MANUAL DE USUARIO

3) Alimentación Phantom

Las entradas MIC 1 y 2 contienen la posibilidad de suministrar alimentación phantom de 15 voltios para alimentar micrófonos de condensador. La activación de la alimentación phantom se puede realizar mediante los interruptores ubicados entre las conexiones MIC 1 y 2. El interruptor 2 activará la alimentación phantom en la entrada de micrófono 1, mientras que el interruptor 1 activará la alimentación phantom en la entrada de micrófono 2.

4) Para comenzar a reproducir música desde MP3

Inserte un dispositivo de almacenamiento USB o una tarjeta de memoria SD/MMC en las ranuras de la parte frontal del dispositivo. El reproductor de MP3 puede reproducir como MP3WMAWAVFLAC. Formatos de audio AAC Cuando se inserta el medio, el dispositivo lo detectará automáticamente y comenzará a reproducir. Puede seleccionar las pistas de reproducción usando los botones de control en la parte frontal del dispositivo. Para cambiar a la configuración de otra fuente de medios, presione el botón M en el frente (la salida de audio variable cambiará automáticamente a esta fuente de medios)

5) Para comenzar a reproducir música a través de Bluetooth

Ajuste la antena bluetooth a una posición vertical y luego presione el botón M en el frente para cambiar el modo de operación a Bluetooth. Encienda el bluetooth en su dispositivo (computadora telefónica, iPad, Mace u otros dispositivos de reproducción de música con bluetooth) y busque un dispositivo bluetooth, encontrará un dispositivo llamado 🔑, 🔑 and 🔑"Bluetooth" en la lista, selecciónelo y conéctelo. Luego puede Reproduzca música en su dispositivo. Presione para controlar la pista de música anterior, siguiente o pausa.

6) Actualizar el firmware del reproductor

Se lanzará nuevo firmware que proporcione funciones adicionales o mejoras del producto según sea necesario. Puede descargar el tipo MVA de firmware desde nuestro sitio web.

Formatee el dispositivo de almacenamiento USB o la tarjeta SD para actualizar primero. Inserte un dispositivo de almacenamiento USB o una tarjeta SD con firmware en la parte frontal si el reproductor detecta firmware, apogará automáticamente la pantalla LCD y comenzará a actualizar el firmware, se reiniciará unos 10 segundos después.

Introducción

Durante el desarrollo de los amplificadores de la serie Zone, nuestros ingenieros querían lograr cuatro objetivos:

-Ofrecer una solución de audio flexible para controlar múltiples funciones - Fácil de usar

-Excelente calidad de sonido

-Diseño moderno y avanzado

Los amplificadores de la serie Zone tienen 2 entradas de nivel de línea no balanceadas estléreo, 1 entrada de nivel de línea balanceada mono, 2 entradas de nivel de línea balanceada mono con alimentación phantom, 4 zonas de salida mono de 100 V de alta impedancia 1 zona de salida mono de 4 ohmios de baja impedancia, una salida de enlace, una entrada de señal telefónica, un timbre y entrada de señal de fuego, una entrada de emergencia de 100V con control de 24V, un reproductor de música sin pérdidas con pantalla, incluye sintonizador de FM, también tiene bluetooth.

Los amplificadores de la serie Zone se pueden utilizar en aplicaciones comerciales como restaurantes, hoteles, tiendas, almacenes, oficinas profesionales, edificios públicos...

Un ejemplo simple: cuando se instala en una tienda, puede conectar un sintonizador para reproducir su estación de radio favorita, un micrófono para hacer anuncios, un localizador de teléfono. y por supuesto el timbre de la tienda.

Precauclones

LEA LAS SIGUIENTES INSTRUCCIONES POR SU PROPIA SEGURIDAD

CONSERVE SIEMPRE ESTAS INSTRUCCIONES

MANEJE SIEMPRE ESTA UNIDAD CON CUIDADO

TENGA EN CUENTA TODAS LAS ADVERTENCIAS

SIGA TODAS LAS INSTRUCCIONES

NUNCA EXPONGA ESTE EQUIPO A LA LLUVIA, LA HUMEDAD, GOTEO O SALPICA-DURAS DE LÍQUIDO. Y NUNCA COLOQUE UN OBJETO LLENO DE LÍQUIDO ENCIMA DE ESTE DISPOSITIVO.

Zone 120BT / Zone 240BT / Zone 360BT

NO COLOQUE ESTA UNIDAD EN UN AMBIENTE CERRADO COMO UNA ESTANTERÍA O ARMARIO ASEGÚRESE DE QUE HAYA VENTILACIÓN ADECUADA PARA ENFRIAR LA UNIDAD NO OBSTRUYA LAS ABERTURAS DE VENTILACIÓN

NO PEGUE OBJETOS POR LAS ABERTURAS DE VENTILACIÓN

NO INSTALE ESTA UNIDAD CERCA DE FUENTES DE CALOR COMO RADIADORES U OTROS APARATOS QUE PRODUZCAN CALOR

NO COLOQUE ESTA UNIDAD EN AMBIENTES QUE CONTENGAN ALTOS NIVELES DE POLVO, CALOR HUMEDAD O VIBRACIONES

ESTA UNIDAD ESTÁ DESARROLLADA SÓLO PARA USO EN INTERIORES NO LA UTILICE EN EXTERIORES

COLOQUE LA UNIDAD SOBRE UNA BASE ESTABLE O MONTE EN UNA RACK ESTABLE

USE ÚNICAMENTE ACCESORIOS Y ACCESORIOS ESPECIFICADOS POR EL FABRICANTE

DESENCHUFE ESTE APARATO DURANTE TORMENTAS ELÉCTRICAS O CUANDO NO SE UTILICE POR PERÍODOS DE TIEMPO PROLONGADOS

SÓLO CONECTE ESTA UNIDAD A UNA TOMA DE CORRIENTE CON PROTECCIÓN DE CONEXIÓN A TIERRA

PRECAUCIÓN-MANTENIMIENTO

Este producto no contiene piezas reparables por el usuario. Remita todo el servicio a personal de servicio calificado. No realice ningún servicio (a menos que esté calificado para hacerlo)

DECLARACIÓN DE CONFORMIDAD CE

Este producto cumple con todos los requisitos esenciales y otras especificaciones relevantes descritas en las siguientes directivas: 2004/108/EC (EMC) y 2006/95/EC (LVD)

RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS (RAEE)

La marca WEEE indica que este producto no debe desecharse con los residuos domésticos habituales al final de su ciclo de vida. Este reglamento se crea para prevenir cualquier posible daño al medio ambiente o a la salud humana.

Este producto está desarrollado y fabricado con materiales y componentes de alta calidad que se pueden reciclar y/o reutilizar. Deseche este producto en su punto de recogida o centro de reciclaje local para residuos eléctricos y electrónicos. Esto aseguraró que se recicle de manera respetuosa con el medio ambiente y ayudará a proteger el medio ambiente en el que todos vivimos.

2) Conexión de las fuentes de audio

El siguiente paso es hacer las conexiones de entrada de señal. Según el tipo de conexión y el nivel de salida de las fuentes de audio disponibles, deben conectarse al canal/conexión correspondiente.

Antes de conectar, gire todos los controles de entrada de canal y volumen maestro en el panel frontal del amplificador completamente en el sentido contrario a las agujas del reloj (hasla su configuración mínima) y coloque los potenciómetros de control de ganancia en el panel trasero en una posición central. Luego, conecte todas las fuentes disponibles a sus canales correspondientes y encienda el amplificador y todas las fuentes de audio conectadas. La luz verde alrededor del botón de encendido se iluminará después de encender, el zumbador en el interior sonará tres veces y luego se encenderá el relé de protección de salida (se escuchará un clic cuando esto ocurra), lo que significa que el amplificador está listo.

Aplique una señal a las entradas tal como se usará en circunstancias normales de funcionamiento y suba el control de nivel de entrada del canal aproximadamente un 50 %. Suba lentamente el control de volumen maestro hasta cierto nivel hasta lograr el nivel de sonido deseado. Dependiendo del nivel de salida del conectado, fuentes de música, es posible que sea necesario ajustar la ganancia de entrada Ajuste estos potenciómetros en el panel posterior hasta que se logre el nivel deseado.

Para la mejor relación señal/ruido, el amplificador debe funcionar en circunstancias normales con el control de nivel maestro cerca de la posición máxima y el indicador de pico (0 dB) del medidor VU en el frente debe encenderse ocasionalmente (pero no con frecuencia durante los niveles pico. Si la señal es demasiado alta o distorsionada, use los controles de nivel de entrada para alenuar según sea necesario para lograr el nivel de altavoz deseado.

Zone 120BT / Zone 240BT / Zone 360BT

MANUAL DE USUARIO

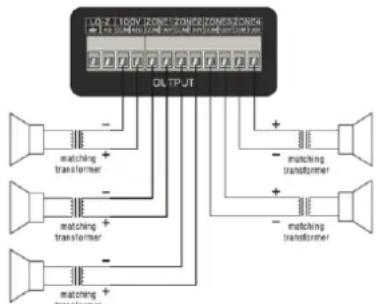

1) Conexión de los altavoces

Los altavoces deben conectarse a los conectores del bloque de terminales euro en el panel posterior del dispositivo. Primero se debe decidir qué tipo de altavoces se utilizarán entre baja impedancia (4 ohmios) o voltaje constante (100 V/70 V/) según los requisitos del proyecto. Solo es posible usar una (ya sea de voltaje constante o de baja impedancia) de ambas opciones a la vez

Para operar usando la salida de baja impedancia (4 ohmios), se puede usar cualquier altavoz con una carga de impedancia mínima de 4 ohmios (es decir, 4 ohmios o más).

Para operar con sistemas de distribución de audio de voltaje constante (100 V/70 V/...), la salida positiva debe conectarse al terminal positivo de los altavoces, mientras que el terminal negativo del altavoz debe conectarse al terminal COM (tierra) del amplificador.

ATTENTION

THE TOTAL IMPEDANCE OF ALL CONNECTED SPEAKERS MUST BE GREATER THAN THE RATED IMPEDANCE OF THE AMPLIFIER

PRECAUCIÓN

Los símbolos que se muestran son símbolos reconocidos internacionalmente que advierten sobre los peligros de protección de los productos eléctricos. El relámpago con punta de flecha en un triángulo equilátero significa que la unidad contiene voltajes peligrosos. El signo de exclamación en un triángulo equilátero indica que es necesario que el usuario consulte el manual del usuario.

Estos símbolos advierten que no hay piezas reparables por el usuario dentro de la unidad. No abra la unidad. No intente reparar la unidad usted mismo. Remita todo el servicio a personal calificado. Abrir el chasis por cualquier motivo anulará la garantía del fabricante. No moje la unidad. Si se derrama líquido sobre la unidad, apáguela inmediatamente y llévela a un distribuidor para que la reparen. Desconecte la unidad durante las tormentas para evitar daños.

Capítulo 1

Conexiones de clavijas y conectores

NORMAS DE CONEXIÓN

Las conexiones de entrada y salida de nuestros equipos de audio se realizan de acuerdo con los estándares internacionales de cableado para equipos de audio profesionales.

RCA (cincha):

Para entrada de línea no balanceada

Punta: Manguito Blanco: Izquierdo

Señal: Tierra Rojo: Derecha

XLR:

Para conexiones de entrada de señal balanceada

Pin 1: Tierra Pin 2: Señal + Pin 3: Señal -

Zone 120BT / Zone 240BT / Zone 360BT

MANUAL DE USUARIO

Conector balanceado de 6,3 mm (1/4):

Para conexiones balanceadas de entrada y salida de línea.

Punta: Señal +

Anillo: Señal -

Enchufe: Tierra

Conector no balanceado de 6,3 mm (1/4"):

Para entrada y salida de línea no balanceada

Punta: Señal

Enchufe: Tierra

Capítulo 2

Panel frontal y Irasero

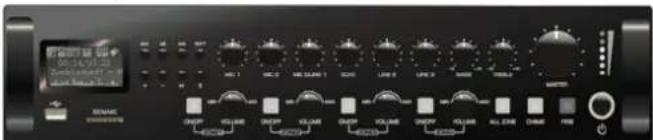

Resumen del panel frontal

Descripción del panel frontal

El panel frontal de los amplificadores de la serie es idéntico y le permite controlar el nivel de cada entrada y el volumen de salida general. Se proporciona un control de tono de dos bandas para la salida principal, lo que permite el ajuste de la respuesta de frecuencia general del sistema, mientras que los interruptores de zona (salida) permiten habilitar/deshabilitar las diferentes salidas de zona del altavoz, cada salida de zona tiene un control de volumen separado. El reproductor de música puede reproducir MP3, WMA, WAV, FLAC AAC y otros formatos de música digital. El modelo con "+BT" también le permite reproducir música desde su teléfono inteligente o computadora a través de bluetooth 2.0.

Controles de nivel de entrada

Usando los controles de nivel de entrada, se puede configurar el nivel individual para cada entrada conectada. De esta manera, se pueden mezclar varias entradas entre sí entre cero y el nivel máximo.

Entradas de línea no balanceadas 2 y 3 (conector RCA):

Las entradas de línea 2 y 3 se implementan mediante conexiones jack RCA; se puede convertir en una entrada de línea estéreo roja para el canal derecho y blanca para el canal izquierdo.

Entradas Chime & Fire (Bloque de terminales):

Las entradas Chime & Fire se pueden conectar a cualquier fuente externa, como estación de llamada, matriz de señal, sistema de alarma contra incendios. Estos canales tienen prioridad sobre otras entradas.

Entrada de teléfono (bloque de terminales):

El amplificador se puede conectar a cualquier sistema de telecomunicaciones empresarial mediante la entrada de teléfono, lo que permite realizar anuncios desde cualquier teléfono. Es una entrada de nivel de línea con prioridad para conectarse a la salida de línea del sistema de telecomunicaciones. Las conexiones de entrada no balanceadas deben hacerse a los terminales 'CH' (vivo o señal) y GND (tierra).

Entrada de emergencia (Bloque de terminales):

El amplificador se puede conectar a cualquier salida de amplificador de voltaje constante de 100 V del sistema de alarma con control remoto de 24 V CC usando la entrada de emergencia. Cuando se ingresa la CC de 24 V, el amplificador cambiará todos los altavoces conectados (solo salida de voltaje constante) a la entrada de alarma.

Capítulo 3

Configuración del sistema

ATENCIÓN

Asegúrese de que la alimentación del dispositivo esté APAGADA antes de realizar cualquier conexión o ajuste de cableado. El incumplimiento de esta regla puede provocar daños permanentes en el equipo.

Zone 120BT / Zone 240BT / Zone 360BT

MANUAL DE USUARIO

Entrada de alimentación de CC:

La fuente de alimentación principal de CC (24 V) debe aplicarse al conector a la izquierda de la entrada de alimentación de CA. Esta es una entrada de energía de reserva para conectar una batería de 24V. Un portafusibles con fusible principal se encuentra en la parte superior de la entrada de alimentación de CC.

Cuando reemplace el fusible, asegúrese de que el reemplazo coincida con las especificaciones del fusible original.

Conexiones de salida de altavoz (Conectores de bloque de terminales)

Se proporcionan conexiones de salida para sistemas de audio distribuidos de voltaje constante y baja impedancia. El altavoz de baja impedancia y la salida de voltaje constante de 100 V comparten un bloque de terminales de 4 pines, los dos de la izquierda se usan para conectar allavoces de baja impedancia, los dos de la derecha se usan para conectar altavoces de alta impedancia (voltaje constante iust100V). Mientras que las diferentes salidas de zona (1-4) se proporcionan en un conector de bloque de terminales de 8 pines. En otro capítulo de este manual de instrucciones se describe más información sobre las conexiones de salida de los altavoces.

Conexiones de salida de enlace (conectores jack RCA):

Estas conexiones se pueden usar al expandir su sistema agregando un segundo amplificador en su sistema. Conecte la entrada LINE2 o LINE3 del segundo amplificador con la SALIDA del amplificador maestro en su configuración.

Línea balanceada 1/entradas de micrófono 12 y 3 (combinación de conector de 63 mm y XLR):

Los canales 1, 2 y 3 se implementan mediante conectores combinados que aceptan conectores XLR y jack de 6,3 mm. Ambas entradas silenciarán todos los demás canales cuando haya una señal presente en los micrófonos / entradas conectados / La entrada de micrófono 1 y 2 se puede usar para micrófonos capacitivos Los interruptores de alimentación fantasma permiten una fuente de alimentación phantom de 24 V para micrófono capacitivo de 12 V-48 V El interruptor 2 habilitará la alimentación phantom en la entrada de micrófono 1, mientras que el interruptor 1 habilitará la alimentación phantom en la entrada de micrófono 2.

Replicar:

Cuando se presiona el botón de timbre, se reproducirá una vez el tono de timbre seleccionado como anuncio previo para megafonía.

Fuego:

Cuando se presiona el botón de disparo, la alarma de incendio pasa por el bucle hasta que se vuelve a presionar el botón de disparo.

Control de tono de dos bandas:

Usando los diales giratorios de graves y agudos, la respuesta de frecuencia general del sistema se puede ajustar dentro de un rango de +12dB. El nivel aumentará mientras gira en el sentido de las agujas del reloj, mientras que en el sentido contrario a las agujas del reloj se producirá una disminución del nivel. En la posición central, ambos diales se establecen en el nivel neutral.

Control de eco del micrófono:

Efecto de eco articulado apto para canal de micrófono

Control de volumen maestro:

Usando el control de volumen maestro, el volumen general del sistema se ajustará en un rango entre el nivel mínimo y máximo.

Reproductor de música digital:

Este es un dispositivo de fuente de audio digital AI-In-One que admite tres tipos diferentes de fuentes de audio en un solo dispositivo. Incluye un sintonizador MP3playerFM sin pérdidas Bluetooth (+solo modelo BT), el reproductor de MP3 puede reproducir formatos de audio como MP3, WMA, WAV, FLAC, AAC en la parte frontal es una pantalla LCD gráfica, una ranura USB SD/MMC Ranura para tarjeta de memoria y 8 botones de control provistos.

Botón Función

Presione: Encienda el reproductor

Mantener pulsado: apagar el reproductor

Cambiar el modo de operación entre USBSD/MMC Bluetooth

Zone 120BT / Zone 240BT / Zone 360BT

MANUAL DE USUARIO

	Presione: Iniciado y pausado para la pista cuando está en modo USB/SD/MMC/BluetoothMantenga presionado: escanea automáticamente la radio FM, guárdela cuando esté en el modo de sintonizador FM
	Pista anterior cuando está en modo USB/SD/MMC/Bluetooth Estación de radio FM almacenada anteriormente cuando está en modo de sintonizador FM
	Pista siguiente cuando está en modo USB/SD/MMC/Bluetooth Siguiente estación de radio FM almacenada cuando está en modo de sintonizador FM
+	Aumentar el volumen del reproductor
-	Reducir el volumen del reproductor
RPT	Cambia el modo de repelición entre Repetir uno. Repetir carpeta, Repetir todo y Repetir desactivado

Puerto de conexión USB Ranura para tarjeta SD/MMC:

Se puede insertar un dispositivo de almacenamiento USB y/o una tarjeta de memoria SD/MMC en estas ranuras. Las pistas almacenadas aquí se pueden reproducir a través del reproductor y comenzará a reproducirse automáticamente cuando se inserte el medio.

Indicadores LED:

El funcionamiento actual del sistema se indica en el gráfico de barras LED de 6 dígitos. Los LED monitorean la salida actual dentro de un rango de -18 dB y 0 dB, mientras que el LED superior (rojo) se ilumina cuando la salida se está saturando y necesita reducir el canal o el volumen maestro.

Interruptores de zona 1-4 (salida):

Las diferentes líneas de altavoces conectadas (1-4) se pueden encender y apagar pulsando los interruptores con los números correspondientes cuando la zona (1-4) esté habilitada se encenderá la luz verde del interruptor correspondiente. Cuando se presiona el interruptar 'All', todas las salidas de zona (1-4) se habilitarán

Control de nivel de zona 1-4 (salida):

El nivel de salida de las diferentes zonas (1-4) se puede ajustar dentro de un rango de -15dB y 0dB mediante los interruptores de banda con los números correspondientes.

7

Interruptor de alimentación:

El dispositivo se puede encender y apagar con el interruptor de encendido. Cuando el dispositivo está encendido, la luz verde alrededor del botón de encendido se iluminará. Después de encender, el zumbador interno sonará tres veces y luego se encenderá el relé de protección de salida (se escuchará un clic cuando esto ocurra), lo que significa que el amplificador está listo.

Vista general del panel trasero

Descripción del panel trasero

El panel posterior de los amplificadores de la serie son idénticos y contienen todos los controles de conexión y configuración (el modelo sin "+BT" no tiene antena bluetooth). Los controles de configuración incluyen los ajustes que deben realizarse una vez al configurar el sistema y no t tiene que ser cambiado por el usuario después.

Entrada de alimentación de CA:

La fuente de alimentación de CA principal (230\~240 VCA/50\~60 Hz) debe aplicarse a esta entrada de alimentación de CA. La conexión se realiza mediante un conector de alimentación IEC C14. Un portafusibles con fusible principal se encuentra a la derecha de la entrada de alimentación de CA. Cuando reemplace el fusible, asegúrese de que el reemplazo coincida con las especificaciones del fusible original.

Antena FM:

Cuando utilice una radio FM, extraiga la antena FM para garantizar una buena recepción de FM

Antena Bluetooth:

Al conectar el bluetooth, ajuste la antena bluetooth a una posición vertical para garantizar una buena señal inalámbrica y una mayor distancia

**Solo el modelo con '+BT tiene antena bluetooth**

8
