Tipo de producto	Amplificador de potencia profesional
Modelo	Akron 4-4800
Dimensiones (An x Al x Pr)	480 x 50 x 230 mm
Peso	4,8 kg
Alimentación	AC 220 V ± 10%, 50/60 Hz
Potencia de salida (8 Ω)	4 x 600 W
Potencia de salida (4 Ω)	4 x 900 W
Potencia en modo puente (8 Ω)	1200 W
Respuesta en frecuencia	20 Hz - 20 kHz, ±0,25 dB
Distorsión armónica total (THD+N)	< 0,005%
Relación señal/ruido (S/N)	> 112 dB
Factor de amortiguamiento	> 1000
Sensibilidad de entrada	0,775 V
Impedancia de entrada	30 kΩ (balanceado/no balanceado)
Conectores de entrada	XLR balanceado
Conectores de salida	Speakon (2 polos normal, 4 polos puente)
Modos de operación	Estéreo, Paralelo, Puente
Refrigeración	2 ventiladores (forzada)
Protecciones	Sobrecarga, sobretensión, sobrecalentamiento
Contenido del paquete	1 x Akron 4-4800, 1 x Manual de usuario

Preguntas frecuentes - Akron 4-4800 Audibax

¿Qué tipos de altavoces puedo conectar al Akron 4-4800?

Puede conectar altavoces con impedancia de 8 ohmios (hasta 600 W por canal) o 4 ohmios (hasta 900 W por canal). En modo puente, use altavoces de 8 ohmios para obtener 1200 W. Siempre verifique que la potencia del altavoz sea compatible.

¿Cómo configurar el modo puente (Bridge) en el amplificador?

Para el modo puente, seleccione el interruptor de modo a 'Bridge'. Conecte el altavoz al conector Speakon de 4 polos siguiendo el diagrama de pines en la parte trasera. La entrada de señal debe ir solo al canal 1. Ajuste la ganancia con la perilla del canal 1. Precaución: la tensión de salida se triplica.

¿Cuál es la diferencia entre los modos estéreo, paralelo y puente?

En modo estéreo, cada canal funciona de forma independiente con su propia entrada y control de volumen. En modo paralelo, la entrada del canal 1 se envía a ambos canales de salida (pseudo estéreo). En modo puente, se suman las tensiones de ambos módulos para obtener una salida de alta potencia monofónica.

¿Qué debo hacer si el indicador CLIP se enciende?

El indicador CLIP se ilumina cuando se detecta distorsión. Reduzca la ganancia del canal correspondiente girando la perilla en sentido antihorario hasta que el indicador se apague. Esto evita daños a los altavoces.

¿Cómo conectar varios amplificadores en cascada?

Use el conector de salida STACK (link) en la parte trasera. Este terminal proporciona una copia de la señal de entrada sin control de ganancia. Conecte mediante un cable XLR balanceado a la entrada del siguiente amplificador.

¿Qué tipo de cable de alimentación necesita?

El amplificador incluye un cable con conector IEC C13 y enchufe con toma de tierra. Debe conectarse a una toma de pared con conexión a tierra. No retire la conexión a tierra. El voltaje debe ser AC 220 V ±10%.

¿Cómo limpiar y mantener el amplificador?

Limpie la unidad con un paño seco. Mantenga las rejillas de ventilación libres de polvo y obstáculos. No use líquidos ni productos de limpieza. Para una limpieza interna, contacte a personal calificado.

¿Qué hacer si el amplificador se sobrecalienta?

El amplificador tiene protección contra sobrecalentamiento. Si la temperatura interna supera el límite, la salida se corta automáticamente. Apague el dispositivo, espere a que se enfríe y verifique que las ventilaciones no estén bloqueadas. Reiniciará solo cuando la temperatura sea segura.

¿Puedo usar este amplificador en exteriores?

No, el Akron 4-4800 está diseñado solo para uso en interiores. Evite la exposición a agua, humedad, polvo excesivo y temperaturas extremas. No lo instale cerca de fuentes de calor.

¿Qué significa la luz indicadora SIG y ON?

La luz SIG (Signal) se enciende cuando hay señal de audio entrando al canal. La luz ON se enciende cuando el amplificador está encendido y recibe alimentación. Si ON no se enciende, revise el cable de alimentación y el interruptor.

MANUAL DE USUARIO Akron 4-4800 Audibax

1. Respuesta en Frecuencia

1. Distorsión Armónica de 8 ohmios

1. El embalaje puede ser reciclado utilizando métodos de eliminación estándar y reintroducido en el ciclo de materiales reutilizables.
2. Por favor, sigue las leyes y regulaciones relativas a la eliminación y el reciclaje del empaque en tu país.

Dispositivo:

1. Este dispositivo está sujeto a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) de la Unión Europea. Los aparatos electrónicos usados no deben ser eliminados con los residuos domésticos. Los dispositivos usados deben ser eliminados a través de una empresa de eliminación aprobada o una instalación de eliminación municipal. Por favor, cumple con las regulaciones aplicables en tu país.

2. Por favor, sigue todas las leyes y regulaciones de eliminación en tu país.

3. Como cliente, puedes obtener información sobre opciones de eliminación respetuosas con el medio ambiente del vendedor del producto o las autoridades regionales apropiadas.

THIS DOCUMENT MAY BE SUBJECT TO MISPRINTS, ERRORS OR TECHNICAL MODIFICATIONS ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN, ERRORES O MODIFICACIONES TÉCNICAS

USER'S MANUAL MANUAL DE USUARIO

INSTRUCCIONES DE SEGURIDAD......8

INFORMACIÓN IMPORTANTE......9

CONTENIDO DEL PAQUETE....10

TRANSMISOR....10

CONFIGURACIÓN DEL EMISOR....11

RECEPTOR....12

CONFIGURACIÓN DEL RECEPTOR....12

COINCIDENCIA DE FRECUENCIA INFRARROJA....13

PARÁMETRO....13

RECICLAJE....14

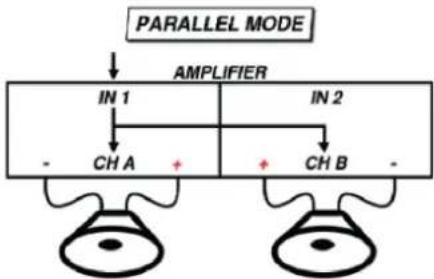

- MODO PARALLEL: configuración modo paraleclo, (pseudo estereo), en este modo el canal de entrada CH1, envía señal a los módulos de salida de amplificación.

- MODO BRIDGE: En este modo de trabajo se suman las tensiones de ambos módulos de amplificación (1 y 2) con un único control de entrada de señal y nivel de ganancia (ch1) este modo de trabajo es muy exigente y se ha de trabajar con extrema precaución, ya que triplica la tensión de salida máxima, cerciorese de que el pineado es correcto acorde a los terminales indicados en el diagrama del conector speakon bridge de la parte trasera.

TABLA DE ANÁLISIS DE AUDIO

Nuestros equipos son analizados por sistemas Audio Precision. Empresa líder en el sector de análisis electro-acústico, todos los bancos de pruebas y resultados de análisis están a disposición para departamentos de ingeniería y/o clientes si se precisan de ellos, adjuntamos los mas relevantes.

APLICACIONES TÉCNICAS AVANZADAS

- Fuente de alimentación estabilizada de 90-264V.

- Doble circuito de masa bidireccional.

- Tensión de alimentación constante.

- Control de amplifiación continuo de baja distrosión.

- Control continuo de fase.

- Alta capacidad de recuperación de energía en los módulos de amplificación.

- Protección activa por sobrecarga o calentamiento.

FUNCIONES DE PROTECCIÓN AVANZADAS

- Protección de sobrecarga:

Esta serie de amplificadores tiene función de protección de corriente de salida. Si la salida de corriente del canal excede la corriente máxima, la corriente se limita al valor límite con la ayuda de un protector dentro del dispositivo. Si la corriente de salida del amplificador excede la corriente máxima, el amplificador de potencia se silenciará en 1 segundo y el dispositivo se reiniciará automáticamente una vez que cese la condición de cortocircuito.

- Proteccion contra variaciones de tensión:

Cuando el voltaje de funcionamiento del amplificador excede el voltaje máximo permitido o es inferior al voltaje mínimo, la fuente de alimentación del amplificador activará el modo de protección y cortará el suministro de energía.

- Control de amplificación:

Esta serie de amplificadores admite la función de control de salida de potencia. Puede ajustar el valor de ganancia en el panel del amplificador para ayudar a que los altavoces conectados funcionen de forma segura y estable.

- Protección contra sobrecalentamiento:

Tanto la temperatura interna como la temperatura del refrigerador se pueden monitorcar simultáneamente, de modo que si la temperatura interna del amplificador excede el límite, la salida se corta y el amplificador se reinicia después de que la temperatura cae a un rango seguro.

FUNCIONES DE TRABAJO AVANZADAS

- MODO ESTEREO: modo de trabajo canal a canal, ambos canales (ch1 y Ch2) funcionan de manera independiente, así como su control de volumen frontal.


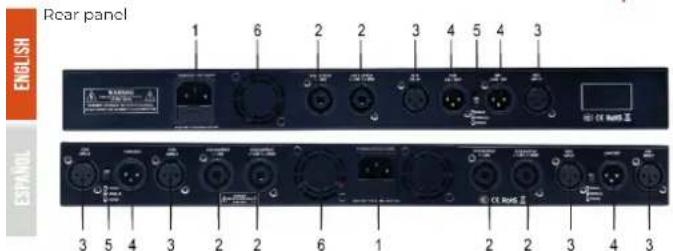

WELCOME TO AUDIBAX

1. Alimentación de CA: Mediante cable con conector IEC-C13 suministrado.

Terminal de salida amplificada: Conector Speakon (2p) para modo normal (4p) para modo puente (bridge) cerciorese de la colocación del orden del cableado y su posición de pin para este modo.

1. Terminal de entrada de audio: Este es el terminal de entrada de señal de audio para cada canal. Se conecta mediante conector XLR balanceado.

4 Terminal de salida link (STACK): Terminal de salida de audio, no controlada, simétrico, utilícelo para conectar otros amplificadores en modo cascada, esta salida no es controlada por el nivel de ganancia del amplificador.

1. Cambio de modo de amplificador: los modos BRIDGE, PARALLEL Y ESTEREO se pueden seleccionar según el propósito del usuario.

2. Ventana de ventilación: Mantenga libre de obstáculos (polvo, objetos) dicha ventana para no interceder en la extracción de calor de la unidad.

DESCRIPCIÓN DEL PRODUCTO

Amplificador de potencia con tecnología UPDM (modulación de densidad de pulso unipolar) que ofrece un mínimo consumo con una alta capacidad de salida.

- La serie Akron tiene dos modelos: Akron 2-2400 y Akron 4-4800. Tienen las mismas funciones excepto número de salidas y canales.

- Este amplificador de potencia adopta la tecnología UPDM (modulación de densidad de pulso unipolar) de próxima generación, que tiene la eficiencia de producir una excelente calidad de sonido estable y consumir una energía mínima.

- El tamaño del bastidor es 1U, liviano y resistente, y está equipado con perillas de control intuitivas para comodidad del usuario.

CARACTERÍSTICAS DEL PRODUCTO

• La salida nominal de 2 canales de 600 W y 4 canales de 600 W se puede seleccionar según el entorno del usuario.
• La salida de sonido es plana, con alto coeficiente de amortiguación y baja distorsión.
• Equipado con control de potencia intuitivo y perilla, es rápido y cómodo de usar
• Produce una calidad de sonido clara controlando la inversión de fase durante la amplificación.
• Equipado con ventilación forzada para evitar el sobrecalentamiento interno
• Se pueden utilizar el modo puente, el modo estéreo y el modo paralelo según el entorno del usuario.
• Proporciona entrada y salida de audio por XLR, y conexión speakon para la salida de amplificación.

AKRON 2-2400 / AKRON 4-4800 | AudiBAXO

CONTENIDO DEL PAQUETE

-1 x Akron 2-2400 / Akron 4-4800
-1 x Manual de Usuario

ESPECIFICACIONES

Modelo	Akron 2-2400	Akron 4-4800
Potencia a 8 ohmios	2*600W	4*600W
Potencia a 4 ohmios	2*900W 4*900W
Potencia a 2 ohmios	-	-
Potencia modo puente a 8 ohmios	1200W	1200W
Puente 4 ohmios	-	-
Resp.frecuencia (+0/0.31W/8ohm)	20Hz - 20KHz, ±0.25dB
THD+N	<0.005%
Relación S/N	>112dB
Relación de giro	50V /μs
Factor de AMORTIGUACIÓN	>1000
Imped. de entrada (bal/desbal.)	30K ohm
Sensibilidad de entrada	0.775V
Corriente residual	<5mV
Refrigeración	1 Fans/IU	2 Fans
Tensión de trabajo	AC220V ± 10%, 5
Factor de potencia Cos. (coseno de phi)	>0.95 @ >500W
Voltaje máximo de salida / C	100 Vpeak / 5
Tipo de fuente	Modo de conmutación estándar con técnica FDC
Conexión de salida amplificación	SPEAKON
Dimensiones (AnchoxAltoxLargo)	480 x 50 x 230 mm
Peso	3.7kg	4.8kg

DESCRIPCIÓN DE LA FUNCIÓN DEL PANEL

1. Interruptor de encendido: enciende y apaga el amplificador.
2. Perilla de ajuste de ganancia: ajusta la ganancia de cada canal. Girar en el sentido de las agujas del reloj aumenta el valor, girar en el sentido contrario a las agujas del reloj disminuye el valor.
3. Luz indicadora de estado: la luz LED indica el estado de funcionamiento.
4. CLIP: Se ilumina cuando se detecta distorsión o distorsión. Cuando está encendido, se debe reducir la ganancia.

5. SIG: Se ilumina cuando las señales entran normalmente en cada canal.
   -ON: Se ilumina cuando se enciende la alimentación.

6. Interruptor de encendido: enciende y apaga el amplificador.

7. Perilla de ajuste de ganancia: ajusta la ganancia de cada canal. Girar en el sentido de las agujas del reloj aumenta el valor, girar en el sentido contrario a las agujas del reloj disminuye el valor.

8. Luz indicadora de estado: la luz LED indica el estado de funcionamiento.

- CLIP: Se ilumina cuando se detecta distorsión o distorsión. Cuando está encendido, se debe reducir la ganancia.

PARA DISPOSITIVOS DISENADOS PARA SER CONECTADOS A LA FUENTE DE ALIMENTACIÓN PRINCIPAL:

• ATENCIÓN: Si su equipo tiene un cable de alimentación con un enchufe con conexión a tierra, debe conectarse a un tomacorriente de pared con conexión a tierra. Nunca retire el enchufe de conexión a tierra del cable de alimentación.
• Si su equipo ha estado expuesto a cambios extremos de temperatura, permita que alcance la temperatura ambiente antes de encenderlo. De lo contrario, la humedad y la condensación pueden dañar el equipo.
• Antes de enchufar el equipo, asegúrese de que el voltaje y la frecuencia del tomacorriente coincidan con las especificaciones del equipo. Si el equipo dispone de selector de tensión, sólo conéctelo a la toma de corriente si los valores coinciden. Si el cable de alimentación o el adaptador no se ajustan a su toma de corriente, comuníquese con un electricista.
• No pise el cable de alimentación. Asegúrese de que no esté pellizado en la toma de corriente, el adaptador o la conexión del equipo.
• Mantenga el cable de alimentación o el adaptador al alcance de la mano y desconecte el equipo de la fuente de alimentación cuando no esté en uso o cuando lo esté limpiando. Desenchufe siempre el cable o el adaptador tirando del enchufe o del adaptador, no del cable. Nunca toque el cable o el adaptador con las manos mojadas.
• Evite encender y apagar el equipo con frecuencia, ya que esto puede reducir su vida útil.
• IMPORTANTE: Solo reemplace los fusibles con aquellos del mismo tipo y clasificación. Si un fusible se quema repetidamente, comuníquese con un centro de servicio autorizado.
• Para desconectar completamente el equipo de la red eléctrica, desenchufe el cable de alimentación o el adaptador de la toma de corriente.
• Si su dispositivo tiene un conector de alimentación Volex, el conector Volex correspondiente debe desbloquearse antes de poder retirarlo. Tenga cuidado al tender los cables, ya que el equipo puede deslizarse o caerse si se tira del cable de alimentación.
• Desenchufe el cable de alimentación o el adaptador antes de un período prolongado de desuso o en caso de riesgo de caída de rayos.
• Instale el equipo únicamente cuando esté desconectado de la fuente de alimentación.
• Para evitar daños y sobrecalentamiento, el personal calificado debe limpiar y reparar el equipo con regularidad según las condiciones ambientales, como polvo, nicotina y niebla

Si el producto contiene los siguientes símbolos, lea atentamento:

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no retire la tapa (o la parte trasera). No hay partes reparables por el usuario adentro. El mantenimiento y las reparaciones deben ser realizados exclusivamente por personal de servicio cualificado.

El triángulo de advertencia con el símbolo de un rayo indica un voltaje no aislado peligroso dentro de la unidad, que puede causar una descarga eléctrica.

El triángulo de advertencia con signo de exclamación indica instrucciones importantes de operación y mantenimiento.

INFORMACIÓN IMPORTANTE

¡ADVERTENCIA! ¡VOLUMENES ALTOS EN PRODUCTOS DE AUDIO! Este equipo está diseñado para fines profesionales y su uso comercial debe cumplir con las normas y regulaciones nacionales aplicables para la prevención de accidentes. Como fabricante de este producto, Audibax tiene la responsabilidad de informarle sobre los posibles riesgos para la salud asociados con su uso. Uno de estos riesgos es el daño auditivo causado por la exposición prolongada a altos niveles de volumen. Cuando este producto está en uso, puede generar niveles de presión sonora elevados que pueden causar daño auditivo irreversible a los artistas, emplicados y miembros del público. Para prevenir esto, es importante evitar exponerse a uno mismo o a otros a volúmenes que superen los 90 dB durante un período prolongado de tiempo.

BIENVENIDO A AUDIBAX

Muchas gracias por elegir Audibax. Esperamos que disfrute de su nuevo producto. Ha sido desarrollado y diseñado cuidando hasta el más mínimo detalle, con un control de calidad con estándares europeos supervisado por nuestro gran equipo de técnicos profesionales, que trabajan día a día para ofrecer a nuestros clientes la mejor calidad.

Nos aseguramos de que cada producto Audibax esté diseñado para durar mucho tiempo. Todas nuestras referencias están fabricadas con materiales de larga duración y nuestros especialistas se dedican a realizar constantemente controles de calidad para garantizar el mejor resultado.

Lea atentamente este manual para utilizar su producto Audibax de la mejor manera. No dudes en visitar nuestra web para más información: www.audibax.com

INSTRUCCIONES DE SEGURIDAD

INFORMACIÓN GENERAL

• Es importante leer y seguir las instrucciones cuidadosamente.
• Guarde toda la información y las instrucciones en un lugar seguro.
• Siga siempre las instrucciones proporcionadas.
• Tome nota de todas las advertencias de seguridad y nunca las quite del equipo.
• Utilice el equipo únicamente según lo previsto y para el fin previsto.
• Asegúrese de que los soportes y/o soportes utilizados sean lo suficientemente estables y compatibles para instalaciones fijas. Los soportes de pared deben asegurarse correctamente, y el equipo debe instalarse de forma segura para evitar caídas.
• Al instalar el equipo, asegúrese de observar las normas de seguridad pertinentes de su país.

- No instale ni utilice el equipo cerca de fuentes de calor, como radiadores, rejillas de calor u hornos, y asegúrese de que siempre se enfríe lo suficiente y no se sobrecaliente.

- No coloque fuentes de ignición, como velas encendidas, sobre el equipo.

- Mantenga las ranuras de ventilación despejadas.

- Equipos diseñados solo para uso en interiores y no debe usarse cerca de agua, materiales infamables, líquidos o gases. Se debe usar para exteriores de acuerdo con las instrucciones del fabricante.

- Asegúrese de que no entren gotas o salpicaduras de agua en el equipo y no coloque recipientes llenos de líquidos sobre el equipo.

- Evite que caigan objetos dentro del equipo.

- Utilice el equipo únicamente con los accesorios recomendados por el fabricante.

- No intente abrir o modificar el equipo.

- Verifique todos los cables después de conectar el equipo para evitar accidentes o daños debido a riesgos de tropiezos.

- Durante el transporte, tome medidas para evitar que el equipo se caiga y cause daños o lesiones.

- Si el equipo no funciona correctamente, se han metido líquidos u objetos en su interior o está dañado, apáguelo inmediatamente y desenchúfelo de la toma de corriente (si corresponde). Solo personal autorizado y cualificado debe reparar el equipo.

- Limpie el equipo con un paño seco.

- Cumpla con todas las loyes de eliminación aplicables y separe el plástico y el papel/cartón durante la eliminación del embalaje.

- Mantenga las bolsas de plástico fuera del alcance de los niños
