SCPT600A1IX - Campana extractora SVAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	SVAN
Modelo	SCPT600A1IX
Ancho	60 cm
Profundidad	50 cm
Altura (mín-máx)	60-110 cm
Peso	15 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia máxima absorbida	250 W
Velocidades del ventilador	3 velocidades
Capacidad de extracción (máx)	650 m³/h
Iluminación	LED, 2 x 3 W
Tipo de filtro	Filtro de grasa de aluminio (lavable) + filtro de carbón opcional
Nivel de ruido (máx)	65 dB(A)
Tipo de control	Panel táctil
Tipo de instalación	Montaje en pared, campana
Conducto	Diámetro 150 mm (recirculación opcional)
Clase energética	A+
Limpieza del filtro de grasa	Lavar mensualmente en lavavajillas o a mano
Reemplazo del filtro de carbón	Cada 3 a 6 meses
Características de seguridad	Apagado automático, protección térmica
Disponibilidad de piezas de repuesto	Filtros, lámparas LED, placa de control
Garantía	2 años

Preguntas frecuentes - SCPT600A1IX SVAN

¿Cómo instalo la campana extractora SVAN SCPT600A1IX?

La instalación debe realizarla un profesional cualificado. Asegúrese de que la campana esté montada al menos a 65 cm sobre la superficie de cocción para placas eléctricas y 75 cm para placas de gas. Conecte el conducto a una salida externa o utilice el modo de recirculación con un filtro de carbón.

¿Puedo usar la campana en modo de recirculación?

Sí, la SCPT600A1IX admite recirculación. Debe instalar un filtro de carbón opcional (no incluido) para absorber olores. Siga el manual para la colocación del filtro.

¿Con qué frecuencia debo limpiar el filtro de grasa?

Limpie el filtro de grasa de aluminio cada mes. Es apto para lavavajillas o se puede lavar a mano con agua tibia y jabón. Asegúrese de que esté completamente seco antes de volver a instalarlo.

¿Cómo reemplazo el filtro de carbón?

Reemplace el filtro de carbón cada 3 a 6 meses según el uso. Retire el filtro de grasa, deslice el filtro de carbón viejo hacia afuera e inserte uno nuevo. Vuelva a colocar el filtro de grasa.

¿Qué hago si la campana no arranca?

Verifique la alimentación eléctrica: asegúrese de que el enchufe esté conectado y el disyuntor encendido. Si aún no arranca, inspeccione el fusible o comuníquese con el servicio de atención al cliente. No intente reparaciones internas.

¿Cómo ajusto la velocidad del ventilador?

Use el panel táctil para seleccionar entre 3 velocidades. Presione el botón de velocidad repetidamente para alternar entre baja, media y alta. La luz indicadora correspondiente mostrará la velocidad seleccionada.

¿Qué tipo de iluminación usa la campana?

La campana utiliza dos luces LED (3W cada una). Proporcionan una iluminación brillante y eficiente para su área de cocción. Para reemplazarlas, contacte a un técnico calificado.

¿Es ruidosa la campana?

El nivel de ruido varía según la velocidad: baja velocidad alrededor de 45 dB, media 55 dB y alta hasta 65 dB. Estos niveles son típicos para campanas extractoras de esta clase.

¿Puedo limpiar la campana con agua?

No use agua directamente sobre el motor. Limpie el exterior con un paño húmedo y detergente suave. Limpie los controles con un paño seco. Siempre desconecte la campana antes de limpiar.

¿Dónde puedo encontrar piezas de repuesto para mi campana?

Las piezas de repuesto como filtros de grasa, filtros de carbón y lámparas LED se pueden pedir en el sitio web oficial de SVAN o en distribuidores autorizados. Use el número de modelo SCPT600A1IX para garantizar la compatibilidad.

MANUAL DE USUARIO SCPT600A1IX SVAN

Lea atentamente este manual y guárdelo para futuras consultas.

Las instrucciones de uso son válidas para diferentes modelos de aparato. En consecuencia, es posible

encontrar descripciones de las características individuales que no se aplican a su aparato concreto.

INSTALACIÓN

- El fabricante no se hace responsable de los daños resultantes de la instalación incorrecta o inapropiada.

- La distancia mínima entre la superficie de soporte para los recipientes de cocción sobre la placa de cocción y la parte más baja de la campana de cocina. (Cuando la campana de cocina se encuentra por encima de un aparato de gas, esta distancia será de al menos 65 cm. Si las instrucciones de instalación para la encimera de gas especifican una distancia mayor, esto ha de tenerse en cuenta. La distancia de 65 cm puede ser reducida para: partes no combustibles de campanas extractoras de cocina, y partes que operan a voltaje de seguridad extra bajo, siempre que estas partes no den acceso a partes vivas si se deforman;) Comprobar que la tensión de la red corresponde a la indicada en la placa situada en la chimenea.

- Paralos aparatos de clase I asegurarse de que la fuente de alimentación interna garantiza la conexión a tierra adecuada.

- Conectar la campana a la salida de escape a través de una tubería de 120 mm de diámetro mínimo. El recorrido del tubo debe ser lo más corto posible.

- El aire no debe ser descargado en un conducto de humos que se utiliza para evacuar los humos de aparatos de gas u otros combustibles.

- Si el extractor se utiliza en conjunto con electrodomésticos no eléctricos (por ejemplo aparatos de gas) un grado suficiente de ventilación debe ser garantizado en la sala con el fin de evitar el reflujo de los gases de escape. La cocina debe tener una abertura que comunique directamente con el exterior, con el fin de garantizar la entrada de aire limpio.

- Cuando la campana extractora se usa junto con electrodomésticos que reciben energía que no sea eléctrica, la presión negativa en la habitación no debe exceder de 0,04 mbar para evitar que los humos de la habitación sean retraídos.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o por personal cualificado con el fin de evitar un peligro.

La campana es sólo para uso en el hogar, no es adecuado para barbacoa, parrillas y otros fines comerciales.

- Nunca utilizar la campana para fines distintos para los que ha sido diseñada.

• No dejar llamas libres bajo la campana cuando está en funcionamiento.

- Ajustar la intensidad de la llama para dirigirlo unicamente hacia la parte inferior de la sartén, asegurándose de que éstas no sobresalgan de los lados.

- Las freidoras deben ser vigiladas durante su uso: el aceite sobre calentado puede estallar en llamas.

- No debe existir ninguna llama bajo la campana de cocina; riesgo de fuego.

- Este aparato puede ser utilizado por niños de 8 años o más y las personas con discapacidad física, sensorial o mental o la falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucciones relativas al uso del aparato de una manera segura y comprenda los peligros involucrado.

- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

- Las tareas de limpieza y mantenimiento no deben ser realizadas por los niños sin supervisión.

- "PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción".

MANTENIMIENTO

• La campana y su filtro deben limpiarse regularmente de acuerdo con las instrucciones.

- Desconectar el aparato de la red de alimentación antes de llevar a cabo cualquier trabajo de mantenimiento.

- Limpiar regularmente según el período de uso (riesgo de incendio).

- Limpiar la campana con un paño húmedo y un detergente líquido neutro.

El símbolo en el embalaje indica que este producto no puede ser tratado como residuos domésticos. Este producto se debe entregar al punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Asegurándose de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que podrían derivarse de la incorrecta manipulación de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la oficina local gubernamental, el punto de recogida más cercano o el establecimiento donde adquirió el producto.

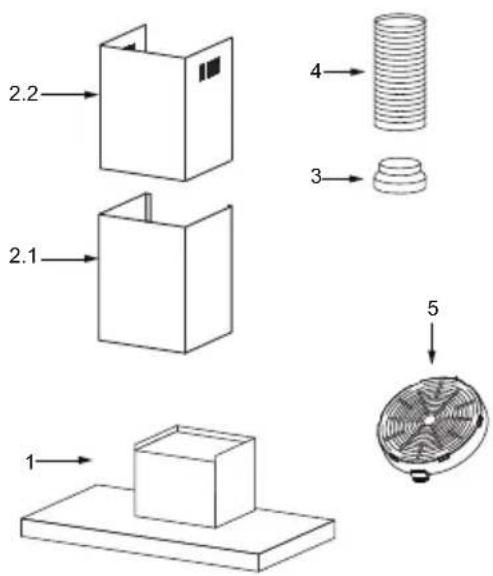

Ref. Cant.	Componentes del producto
1 1	Cuerpo Campana dotado con: controles, luz, Ventilador, filtro.
2.1 1	Inferior de la chimenea decorativa
2.2 1	Superior de la chimenea decorativa
3 1	Brida (opcional)
4 1	Tubo de escape
5 2	El filtro de carbón activo (opcional)

Cant. Documentación

1 Manual de instrucciones

Ref. Cant.	Componentes de instalación opcionales
10	7 Tornillos 5 x 50
11	7 Tacos de pared
12 6 Tornillos 4,2 x 9,5
21	2 soporte de fijación de la chimenea

ES-4

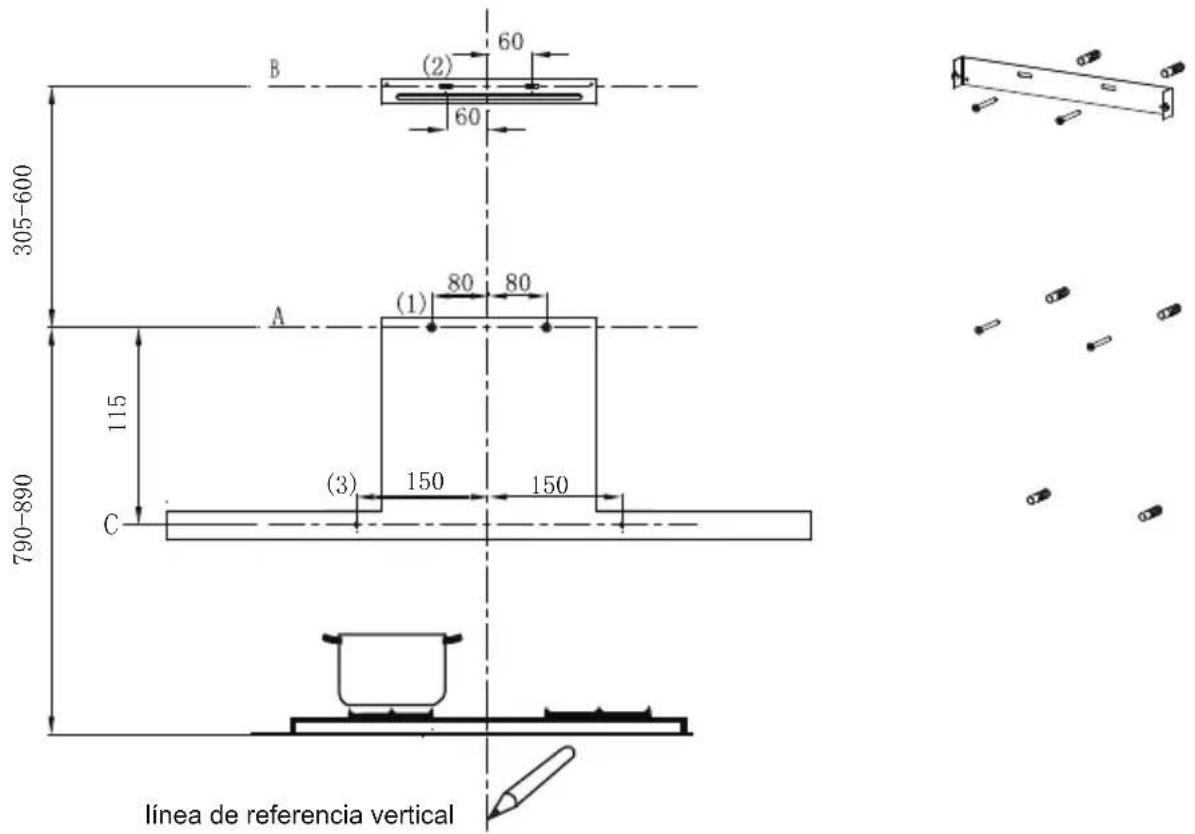

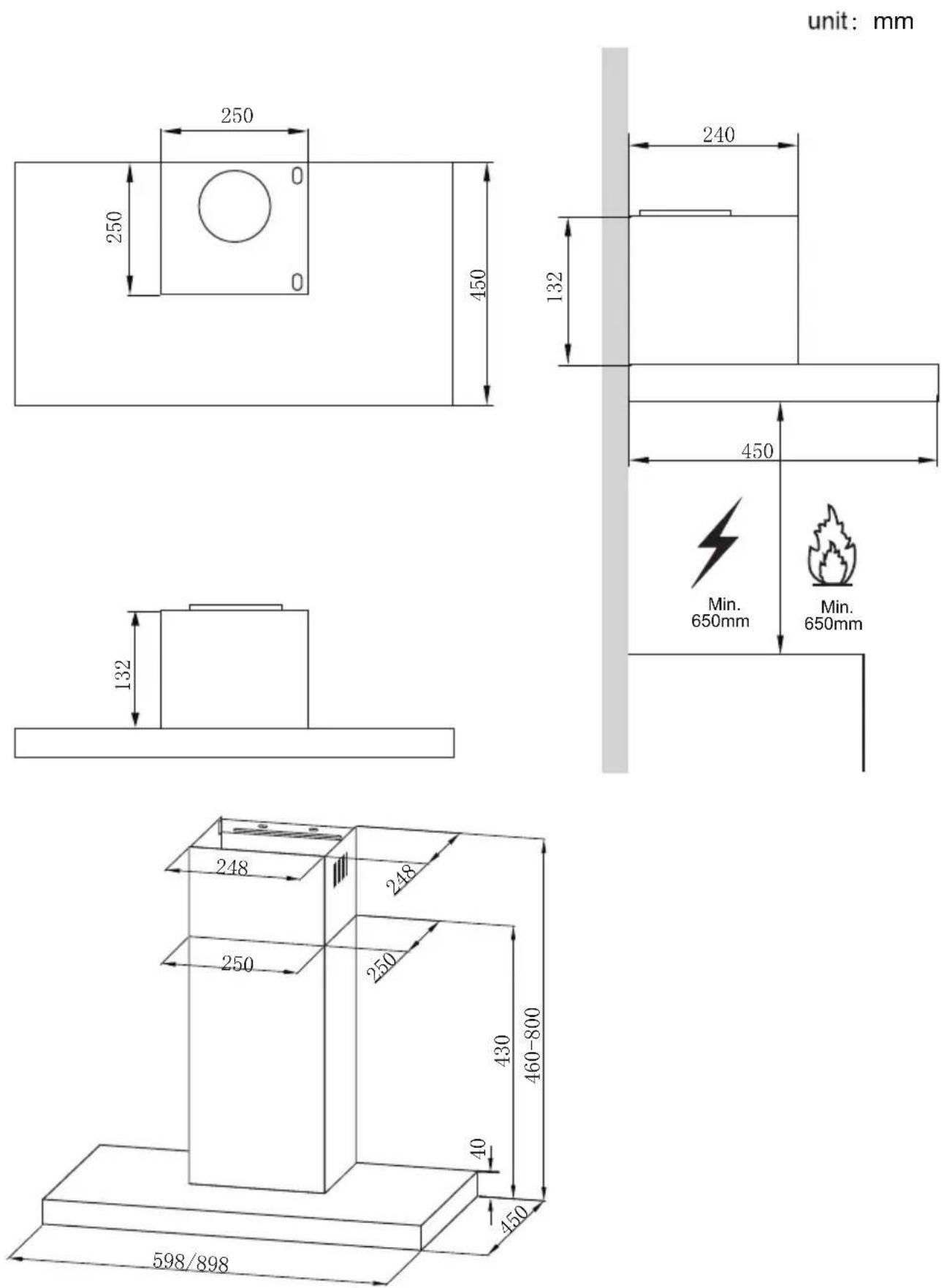

PERFORACIÓN DE PARED Y FIJACIÓN DE SOPORTE

Como primer paso, proceder con los siguientes dibujos:

• Una línea vERTICAL hasta el techo o hasta el límite superior, en el centro del área en la que se debe instalar la campana.
• Una línea horizontal A UNA a 790–890 mm por encima de la encimera.
  • B mm encima de la línea horizontal XUna línea horizontal a una
• Una línea horizontal C a una 2 43 mm debajo de la línea horizontal A.

Marcar puntos:

• Marcar un punto (1) en la línea horizontal A, 80 mm a la línea de referencia vertical.
• Repetir esta operación en el otro lado y en la línea vertical de referencia, comprobando que las tres marcas se nivelan.
• Marcar un punto (2) en la línea horizontal B, 60 mm a la línea de referencia vertical.
• Repetir esta operación en el otro lado, comprobando que las dos marcas están en la misma línea horizontal.
• Marcar un punto (3) en la línea horizontal C, 150 mm a la línea de referencia vertical. Repetir esta operación en el otro lado, comprobando que las dos marcas se nivelan.

Fijar los soportes:

• Perforar agujeros en los puntos marcados con una broca 10 mm.
• Inserte el 11 tacos de pared en los agujeros.
  • Fijar el soporte de fijación de la campana 21 con 3 tornillos 10 (5 x 50) en la línea horizontal A.
• Atornillar 2 tornillos 10 (5 X 50) al tapón de pared 11 en la línea horizontal a; Unos cuatro tornillos de un quinto de largo 10 (5 X 50) se atornillan en el tapón de pared 11 para enganchar el capó.

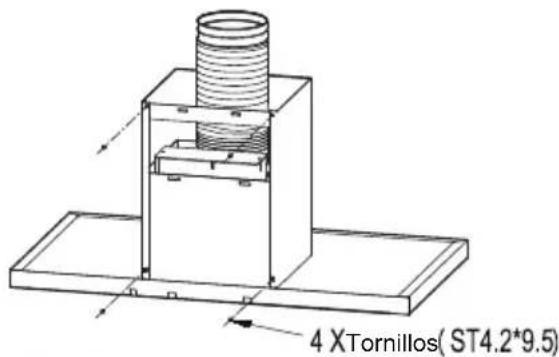

Inferior de la chimenea decorativa

- Fije el tubo de escape en el cuerpo de la campana, conecte la chimenea y el cuerpo de la campana con 2 tornillos 12. Conecte el soporte de fijación de la chimenea y la chimenea con 2 tornillos 12.

Enganchar el cuerpo de la campana

• Enganche el cuerpo de la capucha a dos tornillos 10 (5 X 50) en la línea horizontal A.
  • Nivelar el cuerpo de la campana.
• Retire el filtro desde el interior del cuerpo de la campana, fijar los tornillos 10 a enchufes de pared 11 en los puntos (3).

VERSIÓN CONDUCTO SISTEMA DE ESCAPE DE AIRE

Al instalar la versión canalizada, conecte la campana a la chimenea. Usando una tubería flexible o rígida de 150 o 120 mm, la elección de la cual se deja al instalador.

• Si va a instalar una conexión de escape de aire de 120 mm, insertar la brida reductora 3 en la salida del cuerpo de la campana.
• Fijar la tubería 4 en su posición usando suficientes abrazaderas de tubo (no incluido).
• Quitar los filtros de carbón vegetal.

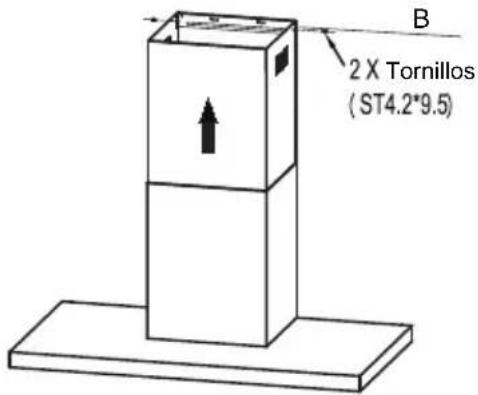

Superior de la chimenea decorativa

• Inserte la chimenea decorativa superior 2.2 en la chimenea decorativa menor 2.1 y arrastrarlo hasta la línea horizontal B
• Conecte la chimenea decorativa superior 2.2 y el soporte de fijación chimenea 21 con 2 tornillos 12 .

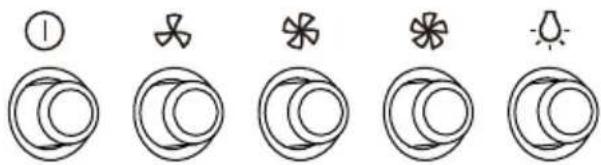

Ajuste de la velocidad.

1	BOTON DE APAGADO : Presione este interruptor para detener el funcionamiento del motor.
	INTERRUPTOR DE VELOCIDAD: Presionando este interruptor, el motor funciona a baja velocidad.
	INTERRUPTOR DE VELOCIDAD: Presionando este interruptor, el motor funciona a media velocidad.
	INTERRUPTOR DE VELOCIDAD: Presionando este interruptor, el motor funciona a alta velocidad.
	Interruptor de Iluminación : Presione este interruptor para encender las luces y pulse de nuevo para apagarlas.

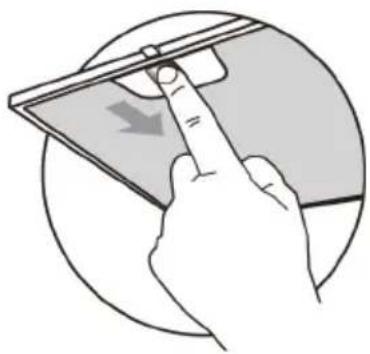

Filtros de Grasa

Limpieza de los soportes de metal del Filtro de grasa

- Los filtros deben limpiarse cada 2 meses de uso, o con más frecuencia si su uso es muy intenso, y pueden ser lavados en un lavavajillas

- Tire de los paneles para abrirlos. Quite los filtros uno por uno empujando hacia la parte trasera del cuerpo y almismo tiempo tirando hacia abajo.

- Debe evitar cualquier tipo de flexión o doblar los filtros al lavarlos. Antes de colocarlos de nuevo en la campana asegurarse de que se sequen por completo.

(El color de la superficie del filtro puede cambiar a lo largo del tiempo, pero esto no tiene ninguna influencia en la eficiencia del filtro).

- Durante el montaje de los filtros preste atención que estén montados en la posición correcta con el mango hacia el exterior. Cierre el panel.

Filtro de carbón activo (Version Recirculacion Opcional)

Estos filtros no son lavables y no se pueden regenerar, y deben ser renovados cada 4 meses de uso, o con mayor frecuencia dependiendo de su uso.

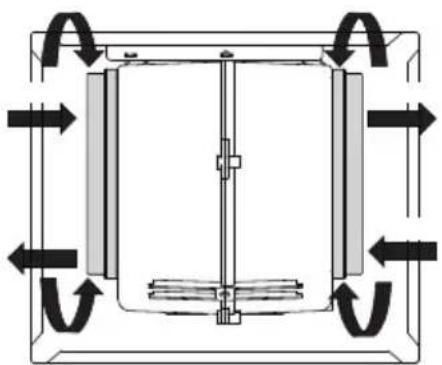

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

- Abrir los paneles tirando de ellos hacia abajo.

• Quitar los filtros de grasa de metal

• Retirar el filtro de carbón activo saturado.

• Montar los nuevos filtros.

• Reemplazar los filtros de grasa de metal.

•

SUSTITUCIÓN DE LA LUZ ( Debería ser realizado por Servicio Técnico)

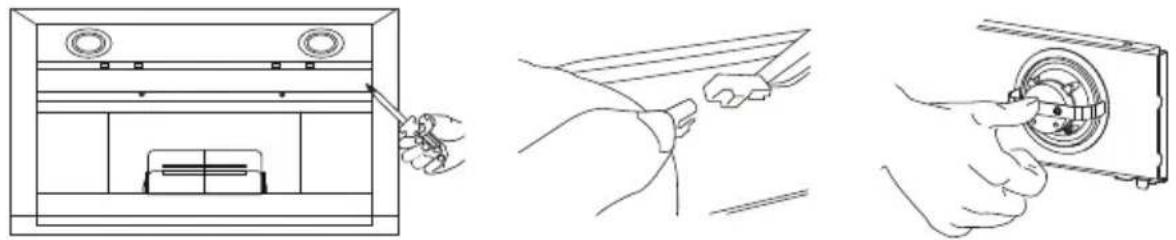

Sustitución de los módulos de luz

- No debería cambiar las bombillas de luz, a no ser que todo el módulo de luz tenga que ser reemplazado.

- Considere que al cambiar los módulos de luz, los contactos son en vivo.

- Antes de cambiar el módulo de luz, desconecte el aparato de la red o bien desconecte el interruptor de circuito en la caja de fusibles.

• Retire el filtro de grasa y retire con cuidado los 2 tornillos de la placa frontal (se necesitará un destornillador de cabeza en cruz para quitar los tornillos).
• Desconectar el terminal de la luz LED.
  • Presione la luz LED en la parte posterior de la placa frontal, saque la luz LED.
• Cambie la lámpara (lámpara de LED disponible comercialmente (max.1.5w).

	máximo de energía	Voltaje	Imagen	Casquillo de la lámpara	Código ILCOS D
Cuadrado / Diámetro: 33.2mm x 120mm	1.5W	220-240V		--	DSS-1.5-S-33.2/120

Reinstalar módulo de luz LED

• Instale la luz LED en la placa frontal.
• Conecte el terminal de cables de luz y de luz LED.
• Sujete con cuidado los 2 tornillos de la placa frontal, vuelva a instalar el filtro de grasa.

ELIMINACIÓN DE APARATOS ELÉCTRICOS USADOS

La reglamentación europea 2012/19 / UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), indica que los aparatos electrodomésticos usados no pueden ser arrojados en los contenedores municipales. Los aparatos viejos deben desecharse por separado con el fin de optimizar la recuperación y el reciclaje de los materiales que contienen, y reducir el impacto en la salud humana y el medio ambiente.

El símbolo tachado "contenedor con ruedas" en el producto le recuerda su obligación, que cuando se deshaga del aparato, debe desecharse por separado.

Los consumidores deben contactar con la autoridad local o minorista para obtener información sobre la correcta eliminación de su electrodoméstico viejo

Causa	Razón	Solución
La luz se enciende, pero el motor no funciona	Las aspas estan bloqueadas.
	El condensador está dañado. Reemp	azar el condensador.
	El motor está dañado. Cambie el motor.
	El cableado interno del motor está cortado / desconectado. Se puede producir un olor desagradable.	Cambie el motor.
Tanto la luz como el motor no funcionan	Aparte de lo anterior mencionado, compruebe lo siguiente:
	Lampara Dañada	Reemplazar las bombillas
	Cable de alimentación suelto.	Conectar los cables según el diagrama eléctrico.
Fuga de aceite	La entrada o salida de aire de ventilación no están cerrado herméticamente.	Baje la salida y selle con pegamento.
	Fugas de la conexión de la sección y la cubierta en forma de U.	Tome la cubierta en forma de U y proceda a sellar con jabón o pintura.
Vibración	Si el aspa del motor está dañada, puede causar vibración.	Reemplazar el aspa del motor
	El motor no está bien apretado. Fije el motor con fuerza.
	La campana no está fijada firmemente.	Fije la campana firmemente de la manera correcta
Insuficient e Succión	La distancia entre la campana y la parte superior cocina es demasiado grande.	Volver a ajustar la distancia.
	Demasiada ventilación con las puertas o ventanas abiertas.	Elegir un nuevo lugar para instalar el aparato o cerrar algunas puertas / ventanas.
El aparato se inclina	Los tornillos de fijación no están lo suficientemente apretados.	Apretar el tornillo de fijación hasta que tome posición horizontal.
	Los tornillos colgantes no están lo suficientemente apretados	Apretar el tornillo colgante hasta que tome posición horizontal.
