Tipo de producto	Lector de código de barras de mano
Modelo	COM-595
Marca	Steren
Dimensiones (aprox.)	170 x 70 x 100 mm
Peso	150 g
Alimentación	5V CC a través de cable USB (incluido)
Interfaz	USB (USB HID, USB Virtual COM)
Tecnología de escaneo	Láser
Velocidad de escaneo	100 escaneos por segundo
Capacidad de decodificación	Códigos de barras 1D (UPC/EAN, Code 39, Code 128, etc.)
Distancia de lectura	0 – 400 mm (dependiendo de la densidad del código de barras)
Fuente de luz	Diodo láser visible (650 nm)
Indicadores	Zumbador y LED (lectura correcta)
Temperatura de funcionamiento	0°C a 40°C
Temperatura de almacenamiento	-20°C a 60°C
Humedad	5% – 90% sin condensación
Longitud del cable	1.5 m
Limpieza	Limpiar con un paño suave; evitar disolventes.
Seguridad	Producto láser Clase 1; no mirar fijamente al haz.
Piezas de repuesto / Reparabilidad	Contactar al soporte de Steren para cables o escáneres de repuesto.
Información general	Plug and play; no se necesita controlador para funciones básicas.

Preguntas frecuentes - COM-595 Steren

¿Cómo conecto el lector de código de barras COM-595 a mi computadora?

Conecte el cable USB a un puerto USB disponible en su computadora. El dispositivo se reconocerá automáticamente como un teclado HID o dispositivo serie. No se requieren controladores adicionales para el escaneo básico.

¿Qué tipos de códigos de barras soporta el COM-595?

Soporta la mayoría de los códigos de barras 1D comunes, incluyendo UPC/EAN, Code 39, Code 128, Interleaved 2 of 5, Codabar, y más. Consulte el manual para la lista completa.

¿Por qué mi lector de código de barras no escanea?

Asegúrese de que el cable esté firmemente conectado y el escáner tenga alimentación. Verifique si el código de barras está dañado o el láser bloqueado. También verifique que la configuración del escáner coincida con el tipo de código de barras. Intente escanear un código de barras de prueba del manual.

¿Puedo usar el COM-595 con una tableta o teléfono inteligente?

Si su tableta o teléfono inteligente es compatible con USB OTG (On-The-Go), puede usar un adaptador OTG para conectar el escáner. Funcionará como un dispositivo de entrada de teclado.

¿Cómo cambio la configuración del lector de código de barras?

Configuraciones como sufijo, prefijo y tipo de código de barras se pueden cambiar escaneando códigos de barras de configuración proporcionados en el manual del usuario. Escanee el código de barras apropiado para modificar la configuración.

¿Qué debo hacer si el escáner emite un pitido pero no genera datos?

El pitido indica una lectura exitosa. Si no aparecen datos, verifique el enfoque del cursor en su aplicación (por ejemplo, Bloc de notas). También verifique que el modo de interfaz (teclado HID vs serie) coincida con sus necesidades.

¿Cómo limpio el lector de código de barras?

Desconecte el escáner de la alimentación. Use un paño suave sin pelusa ligeramente humedecido con agua o una solución de limpieza suave para limpiar el exterior. No use limpiadores abrasivos ni disolventes. Evite limpiar la ventana del láser con objetos afilados.

¿El COM-595 es compatible con computadoras Mac?

Sí, funciona como un teclado USB HID estándar. Conéctelo y debería ser reconocido inmediatamente sin software adicional.

¿Cuál es la distancia máxima de lectura?

La distancia de lectura varía con la densidad del código de barras, pero normalmente oscila entre 0 y 400 mm (0 a 15.7 pulgadas). Para códigos de barras minoristas estándar, lee a unos 100-200 mm.

¿Puedo reemplazar el cable si se daña?

Sí, el cable USB es reemplazable. Contacte al soporte de Steren o a un distribuidor autorizado para obtener un cable de repuesto compatible.

MANUAL DE USUARIO COM-595 Steren

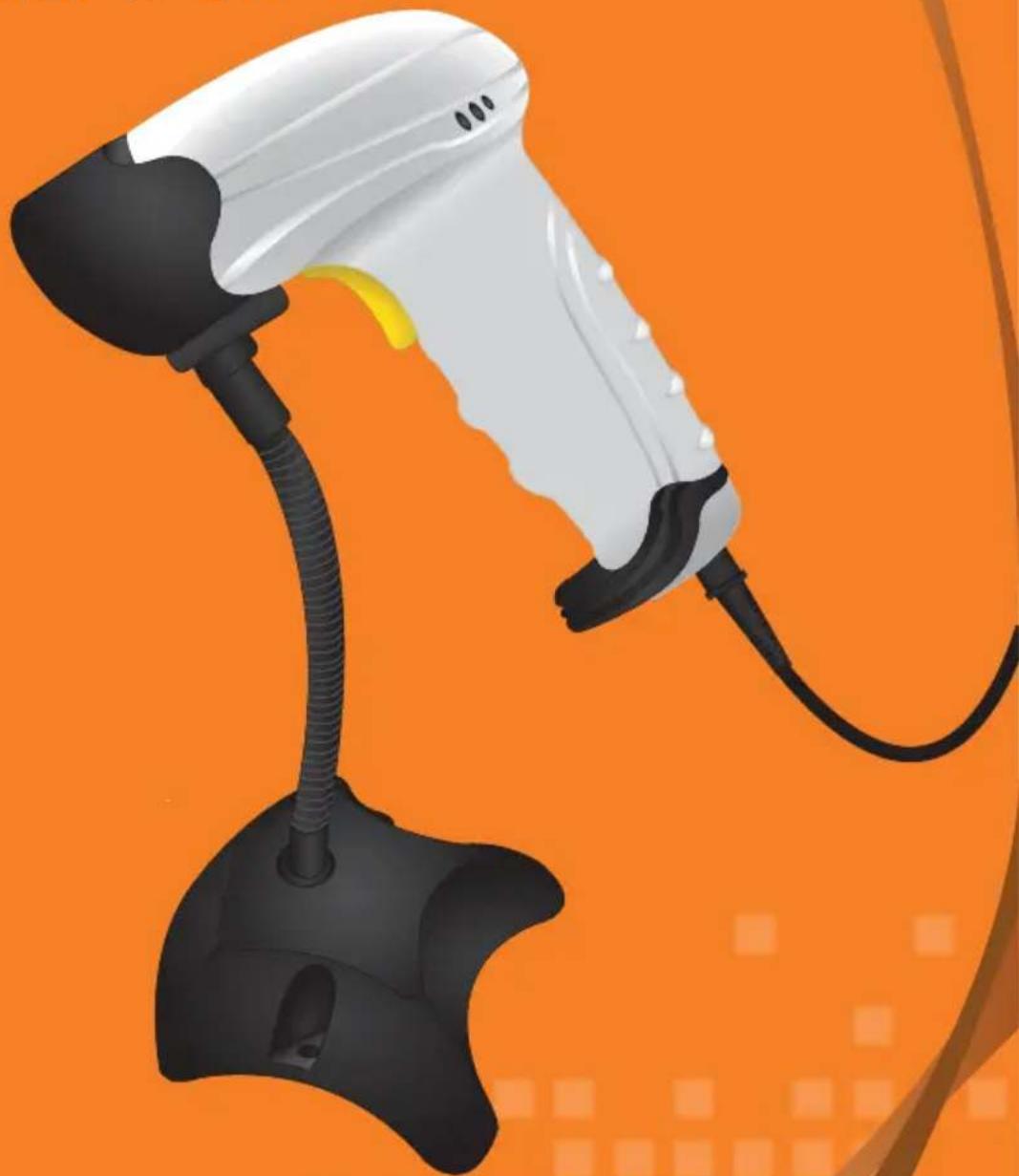

Lector de códigos de barras USB

V2.0 0915mManual de instrucciones

Lector de códigos de barras USB

COM-595

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su nuevo Lector de códigos de barras USB.

Por favor, revíselo completamente para estar seguro de como utilizar apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web:

www.steren.com

La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden existir diferencias.

Por favor, consulte nuestra página web (www.steren.com) para obtener la versión más reciente del instructivo.

IMPORTANTE

- No exponga el equipo a temperaturas extremas.

- Este producto NO es un juguete. Manténgalo fue alcance de los niños.

- No lo use ni almacene en lugares donde existan goteras o salpicaduras.

Para evitar daños en los ojos y lesiones, no mire directamente al láser. No apunte el láser directamente a personas ni animales o indirectamente a superficies reflectantes

CARACTERÍSTICAS

El lector de código de barras con conector USB tiene interruptor tipo gatillo de alto rendimiento (50 millones de operaciones) para desplegar el láser y tomar la lectura de los códigos de barras, el LED indicador se enciende al momento de detectar o reconocer un código de barras, y en conjunto con el buzzer indicador de lectura de datos le permiten identificar rápidamente si los códigos son erróneos, o no se pueden leer. El cable con conector USB tipo A macho tiene una longitud de 1,9 m y la base para reposar el lector una altura de 20 cm, con diferentes ángulos de inclinación.

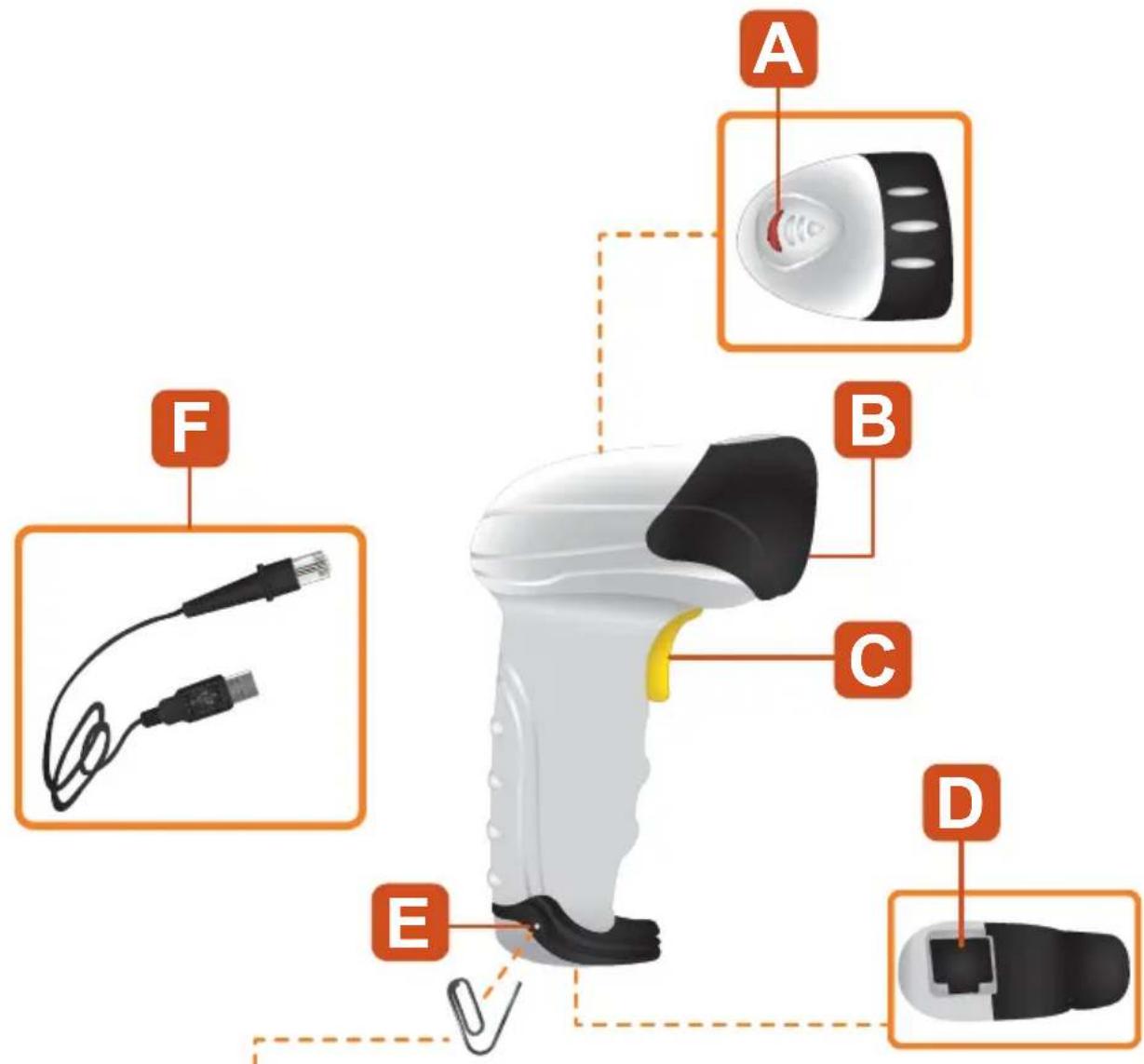

PARTES

A) Indicador LED de funcionamiento
B) Lector láser
C) Gatillo
D) Entrada RJ45
E) Orificio para liberar el cable
F) Cable USB – RJ45

Inserte un clip en el orificio para liberar y retirar el cable

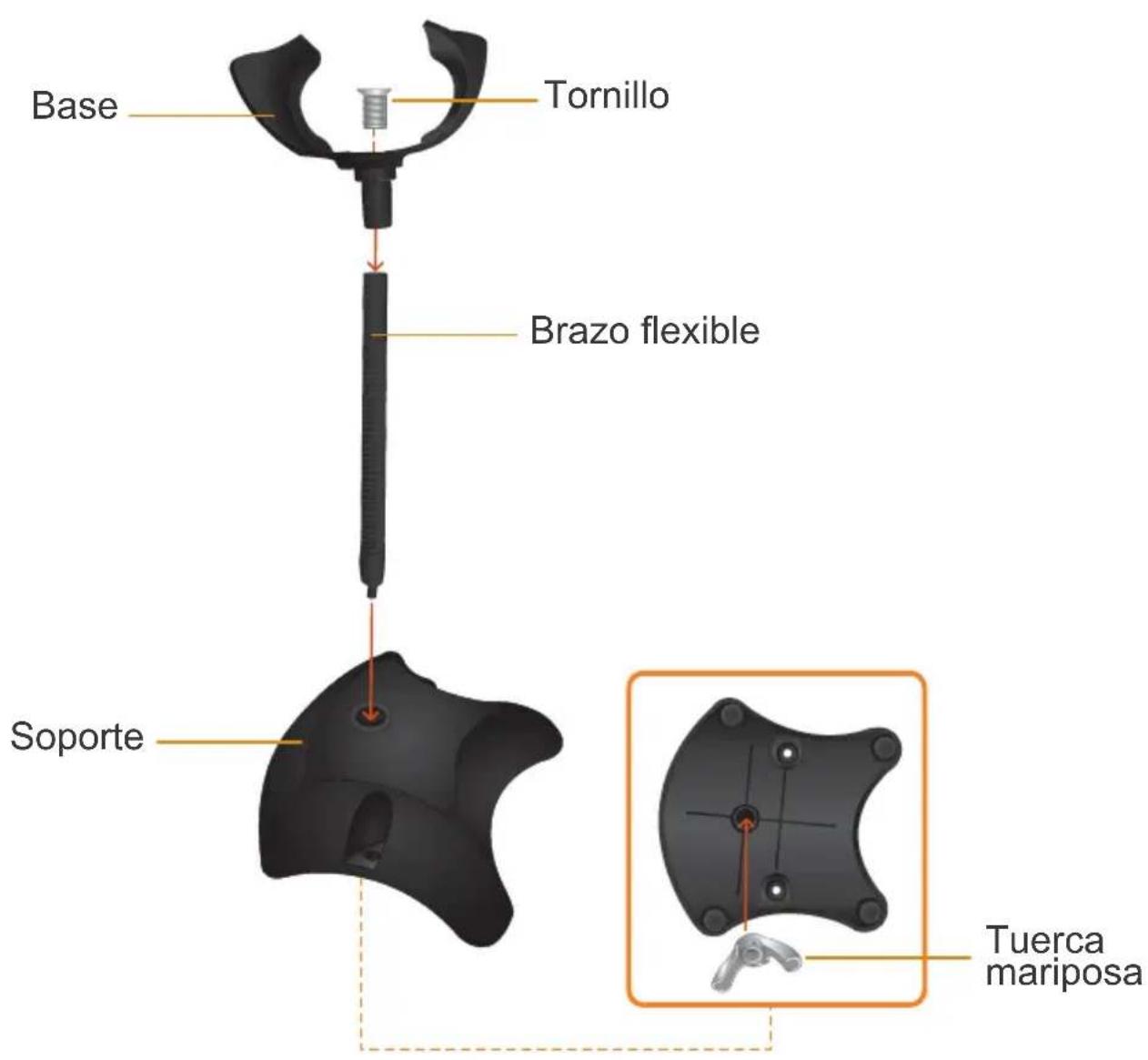

CÓMO ARMAR LA BASE

1. Ensamble las piezas como se muestra en el diagrama.

necesidades.

S

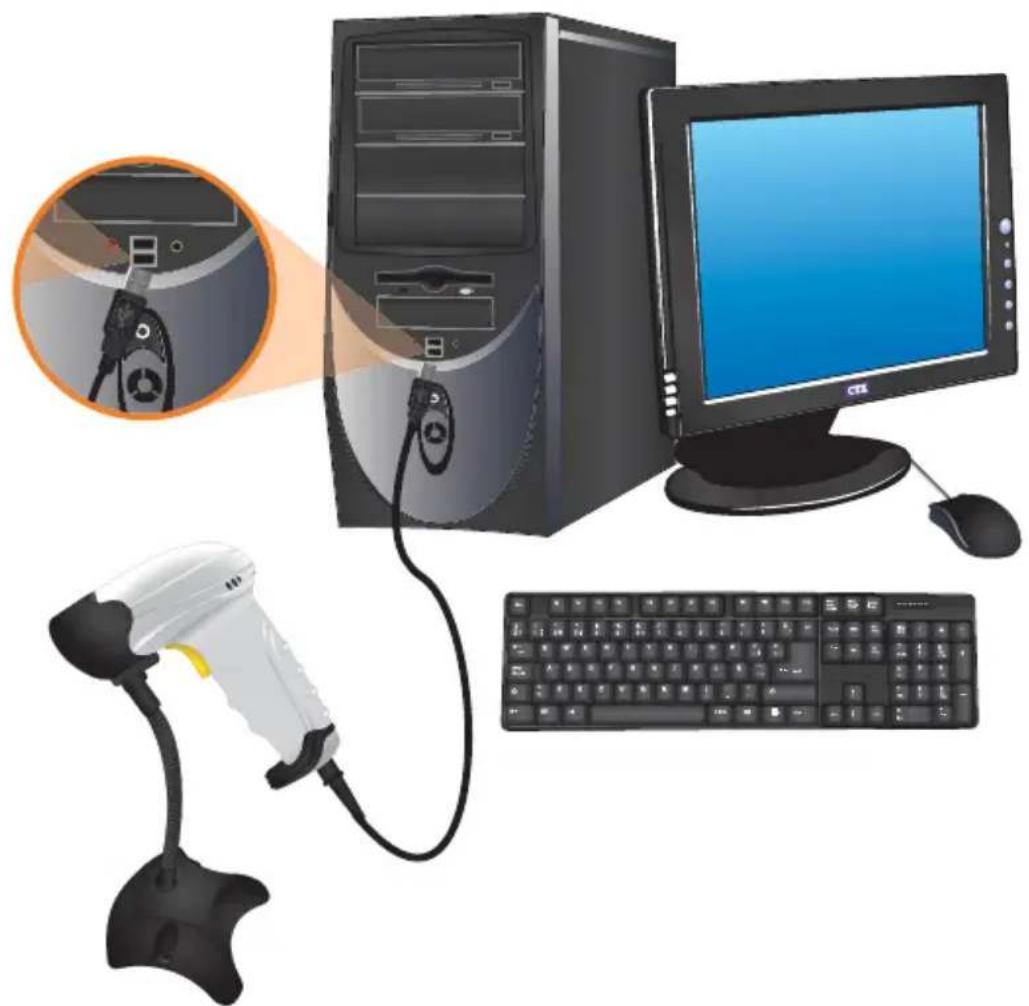

CONEXIÓN

1. Utilice el cable USB – RJ45 para conectar el lector a una PC. Automáticamente se actualizarán los controladores y podrá empezar a utilizar el lector.
2. Para una configuración avanzada, consulte en las siguientes páginas los códigos de programación.

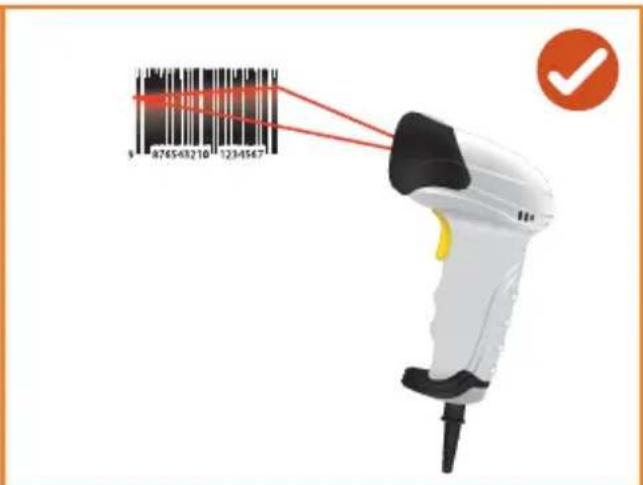

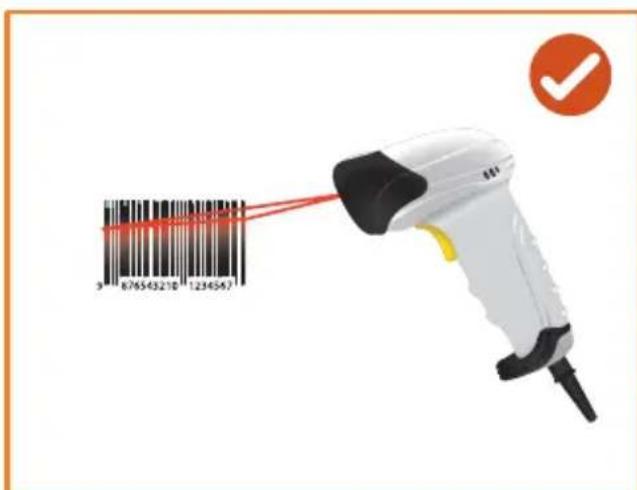

3. Ponga el lector frente al código de barras, presione el gatillo para activar el láser y efectuar la lectura.

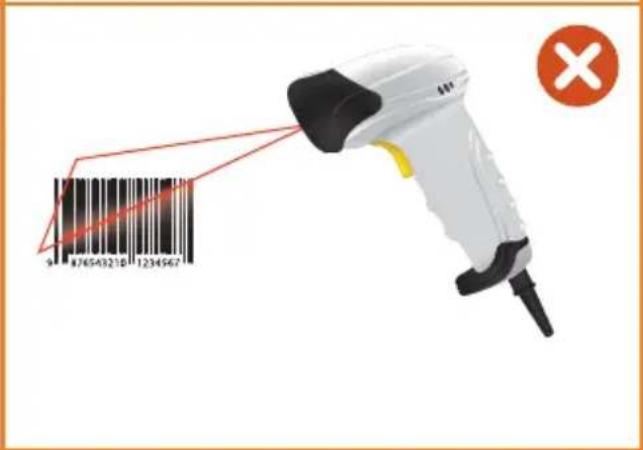

• No ponga el lector en un ángulo de 90^ ; podría afectar la lectura.

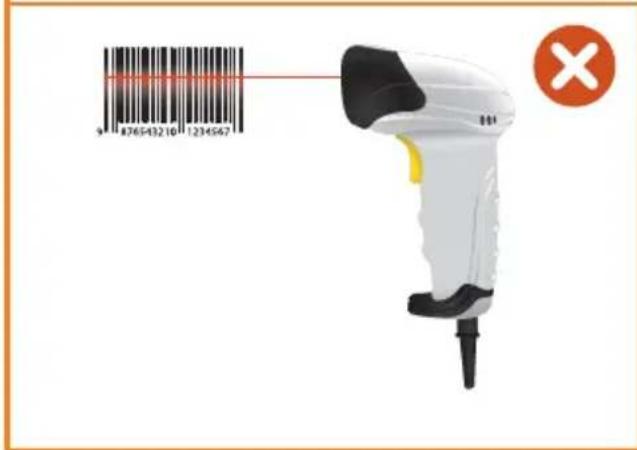

• El láser debe cubrir completamente un solo código de barras a la vez, de lo contrario, podría ocurrir un error.
• Si la superficie es reflectante, incline el lector para realizar una lectura correcta.

AGREGAR UN ID DE CÓDIGO DE BARRAS

Ajuste de funciones

Modo de salida

VERSIÓN DE INFORMACIÓN

Código de identificación

ENVIAR CÓDIGO DE IDENTIFICACIÓN COMO PREFIJO

ENVIAR CÓDIGO DE IDENTIFICACIÓN COMO PREFIJO INHABILITADO

ENVIAR CÓDIGO DE IDENTIFICACIÓN COMO SUFIJO

ENVIAR CÓDIGO DE IDENTIFICACIÓN COMO SUFIJO INHABILITADO

Idioma

Ajustes de los parámetros del modo de serie

Velocidad de transmisión

MSP

Hand shake

MARCA DE VERIFICACIÓN DE DÍGITOS

MSP

Configuración de cadena de terminación de código de barras

TERMINACIÓN CHAR-ESPACIO

TERMINACIÓN CHAR-TAB

TERMINACIÓN CHAR-TAB/CR

TERMINACIÓN CHAR-CR+CR

MSP

OCULTAR EL PRIMER CARACTER

Configuración de código de barras

Código 11

GUÍA DE CARACTER - NINGUNO

TRANSMITIR VERIFICACIÓN DE DÍGITO HABILITAR

TRANSMITIR VERIFICACIÓN DE DÍGITO INHABILITAR

TRANSMITIR VERIFICACIÓN DE DÍGITO HABILITAR

TRANSMITIR VERIFICACIÓN DE DÍGITO INHABILITAR

MSP

TRANSMITIR VERIFICACIÓN DE DÍGITO HABILITAR

TRANSMITIR VERIFICACIÓN DE DÍGITO INHABILITAR

TRANSMITIR VERIFICACIÓN DE DÍGITO HABILITAR

TRANSMITIR VERIFICACIÓN DE DÍGITO INHABILITAR

ESP

1. Escanee el código de configuración que se mue abajo (este paso borra el prefijo preestablecido).

AGREGAR PREFIJO

1. Escanear los códigos de los caracteres que desea agregar (máximo 10).

Ej. Para añadir el prefijo "MG", escanee los caracteres M y G.

M

G

Ahora "MG" se agregará al inicio de los códigos de barras escaneados.

Escanee la prueba del código de barras, "MGPRUEBA" que se muestra arriba.

Agregar sufijo

1. Escanee el código de configuración que se mue abajo (este paso borra el sufijo preestablecido).

AGREGAR SUFIJO

1. Escanee los códigos de los caracteres necesarios (máximo 10).

Ej. Para añadir el sufijo "OK", escanear carácter O y K por orden.

0

K

Ahora "OK" se agregará al final de los códigos de barras escaneados.

Escanee la prueba del código de barras, "PRUEBAOK" que se muestra arriba.

Ocultar los caracteres frontales

1. Escanee el código de configuración que se muestra abajo (este paso borra los ajustes previos).

1. Escanee el número de caracteres que necesite ocultar (máximo 10).

Ej. Para ocultar 2 caracteres, escanee la configuración de código "02".

Ahoralosdoscaracteresfrontalesestaránocultoscuandoescaneeel código de barras.

Escanee la prueba del código de barras, "3456789" que se muestra arriba.

Ocultar los caracteres de atrás

1. Escanee el código de configuración que se muestra abajo (este paso borra los ajustes previos).

1. Escanee el número de caracteres que necesite ocultar (máximo 10).

Ej. Para ocultar 3 caracteres, escanee la configuraci código "03".

Ahora tres caracteres de atrás estarán ocultos cuando escanee el código de barras.

Escanee la prueba del código de barras, "987654" que se muestra arriba.

AGREGAR PREFIJO

AGREGAR SUFIJO

OCULTAR CARACTERES FRONTALES

OCULTAR CARACTERES DE ATRÁS

NUL/SP

SOH

STX

ETX

MSP

EOT

ENQ

ACK

BEL

BS/BACK SPACE

HT/TAB

LF

VT

FF

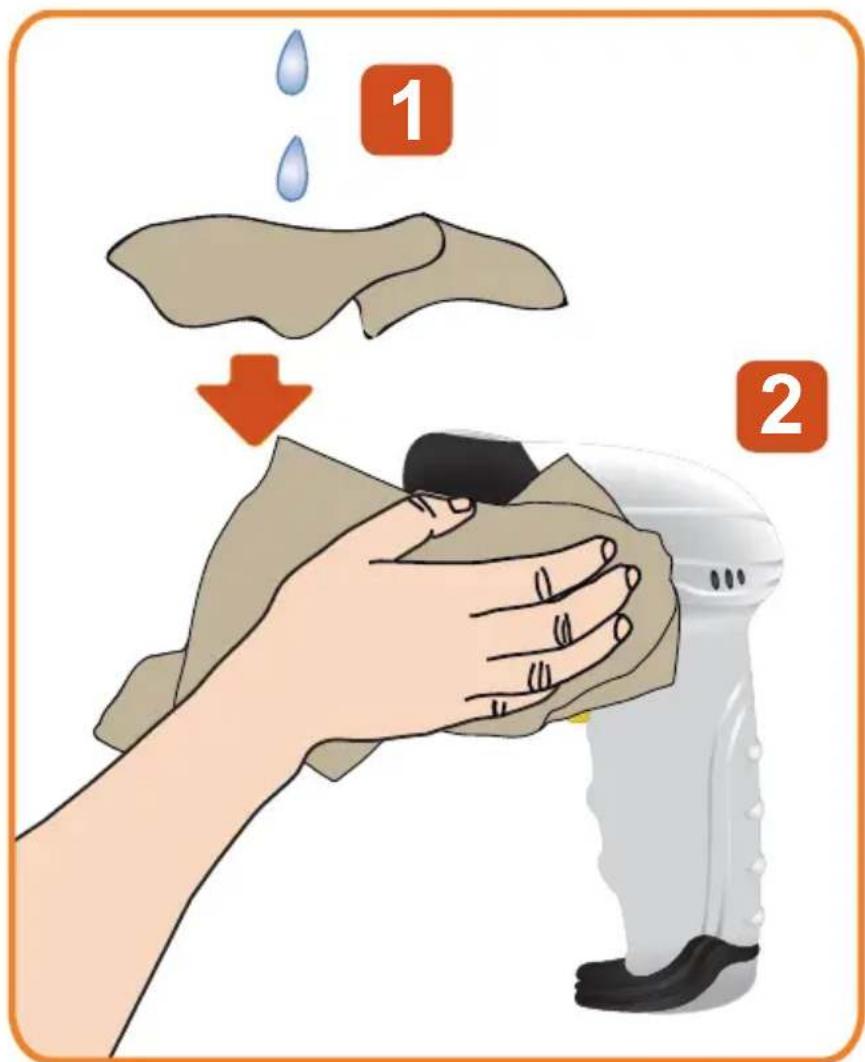

- Antes de realizar cualquier operación de limpieza desconectado y apagado.

- Siempre utilice un paño suave y húmedo para limpiar el equipo.

- Nunca utilice solventes u otros productos químicos para limpiarlo.

ESPECIFICACIONES

Tipo de iluminación: 650 nm diodo de láser visible

Tipo de uso: instalación para mano o soporte

Promedio de bits de error (BER):1/5 millones

Rendimiento de seguridad: Cumple con los estándares de grado II para seguridad Láser

Tipos de códigos de barras: EAN-8, EAN-13, UPC-A, UPC

Code 39, Code 93, Code 128, EAN128, Codabar, Industrial 2 de 5, Interleaved 2 de 5, Matriz 2 de 5, MSI, Chino, etc.

Interfases soportadas: USB

Método de operación de escaneo: Manual

Tasa de transmisión: RS232

Tasa de Baudios: 1200-115200

Resolución: (pcs 0,9): 0,1 mm

Lectura de profundidad de campo: 20-90 mm (0,1 mm) 30-500 (0,3 mm)

Velocidad de lectura: 300 veces/segundo

Ángulo de elevación de lectura: 75°

Ángulo de caída de lectura: 30°

Temperatura de operación: -0°C - 40°C

Temperatura de almacenamiento: -40°C - 60°C

Humedad de operación: 5% - 95%

Humedad de almacenamiento: 5% - 95%

Alimentación: 5 V ---

Electricidad de operación: 100 mA

Electricidad estática: 50 mA

Pruebas de caída: 100 veces/1,5 m

Intensidad de luz: Daylight, 4000 Lux

Interferencia electromagnética: Cumple con en50081, criterio par1

Resistencia de interferencia electromagnética externa: Cumple con en50082, criterio par1

Prueba contra el polvo y el agua: Cumple con ICC529, criterio IP54

mSP

Producto: Lector de códigos de barras USB

Modelo: COM-595

Marca: Steren
