Tipo de producto	Lector de códigos de barras
Modelo	COM-597
Marca	Steren
Dimensiones (Al x An x Pr)	Aprox. 150 x 70 x 95 mm
Peso	Aprox. 150 g
Longitud del cable	1.5 m
Alimentación	5 V CC a través de USB
Consumo de corriente	100 mA (máx.)
Interfaz	USB (emulación de teclado HID)
Códigos de barras compatibles	1D: UPC/EAN, Code 39, Code 128, Interleaved 2 de 5, etc.
Tipo de motor de escaneo	Láser o CCD (imagen lineal)
Velocidad de escaneo	Hasta 100 escaneos por segundo
Distancia de lectura	Hasta 300 mm (depende de la densidad del código)
Capacidad de decodificación	Códigos de barras 1D estándar
Indicadores	LED (verde/rojo) y zumbador
Temperatura de funcionamiento	0°C a 40°C
Temperatura de almacenamiento	-20°C a 60°C
Humedad	5% – 95% sin condensación
Resistencia a caídas	1.5 m sobre concreto
Limpieza	Limpiar con un paño suave y seco; no usar líquidos
Seguridad	Clase de láser 2 (si es láser); baja potencia, seguro para los ojos
Certificaciones	CE, FCC, RoHS
Garantía	1 año

Preguntas frecuentes - COM-597 Steren

¿Cómo conecto el COM-597 a mi computadora?

Conecte el cable USB a un puerto USB disponible en su computadora. El escáner será reconocido como un dispositivo de teclado HID y estará listo para usar. No se requieren controladores adicionales para la mayoría de los sistemas operativos.

¿Qué tipos de códigos de barras puede escanear el COM-597?

Soporta códigos de barras 1D comunes como UPC, EAN, Code 39, Code 128, Interleaved 2 de 5, Codabar y otros. Consulte el manual para obtener una lista completa.

¿Por qué mi escáner no escanea?

Verifique la conexión USB. Asegúrese de que el escáner no esté configurado en un modo especial (por ejemplo, modo de programación). Intente escanear un código de barras de configuración del manual para restablecer los valores predeterminados.

¿Puedo usar el COM-597 con un teléfono inteligente o tableta?

Si su dispositivo es compatible con USB OTG, puede conectar el escáner mediante un adaptador OTG. Funcionará como entrada de teclado.

¿Cómo limpio la ventana del escáner?

Limpie suavemente la ventana de escaneo con un paño suave y sin pelusa. Evite usar líquidos o limpiadores abrasivos para evitar daños.

¿Cuál es la distancia máxima de escaneo?

La distancia máxima de lectura es de hasta 300 mm (aproximadamente 12 pulgadas), dependiendo de la densidad del código de barras y las condiciones de iluminación.

¿El escáner soporta Code 128?

Sí, el COM-597 soporta Code 128 y muchas otras simbologías 1D. La configuración predeterminada debería habilitarlo.

¿Cómo puedo agregar un retorno de carro después de escanear?

Puede programar el escáner para agregar un sufijo (por ejemplo, retorno de carro) escaneando códigos de barras de configuración específicos del manual.

¿El COM-597 es compatible con Mac?

Sí, funciona como un teclado USB en Mac sin controladores adicionales. Simplemente conéctelo.

¿Dónde puedo descargar el manual?

El manual está disponible para descarga gratuita en la página del producto en notice-facile.com. Busque el modelo COM-597 de Steren.

MANUAL DE USUARIO COM-597 Steren

Manual de instrucciones

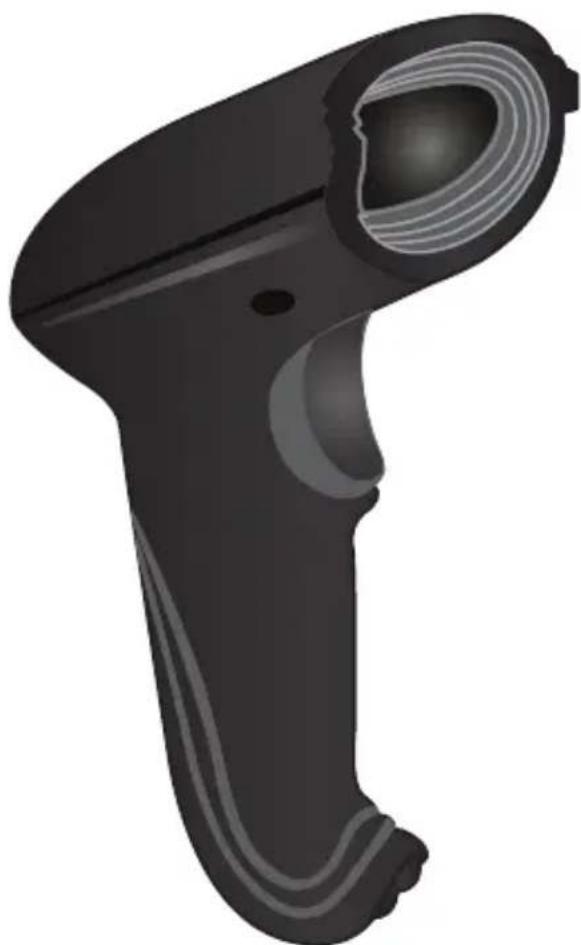

Lector de códigos 2D (QR)

Antes de utilizar el producto, lee cuidadosamente este instructivo para evitar cualquier mal funcionamiento.

La información presentada sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden existir diferencias.

Por favor, consulta nuestra página web www.steren.com para obtener la versión más reciente de este manual.

PRECAUCIONES

• Este producto NO es un juguete; manténgalo fuera del alcance de los niños.
• Este producto no está destinado a ser utilizado por personas con capacidades diferentes, a menos que sean supervisadas o instruidas por una persona responsable de su seguridad.
• No exponga el producto a temperaturas extremas.
• Siempre utilice un paño suave y seco para limpiarlo.

Para evitar daños y lesiones en los ojos, no mire directamente el láser.

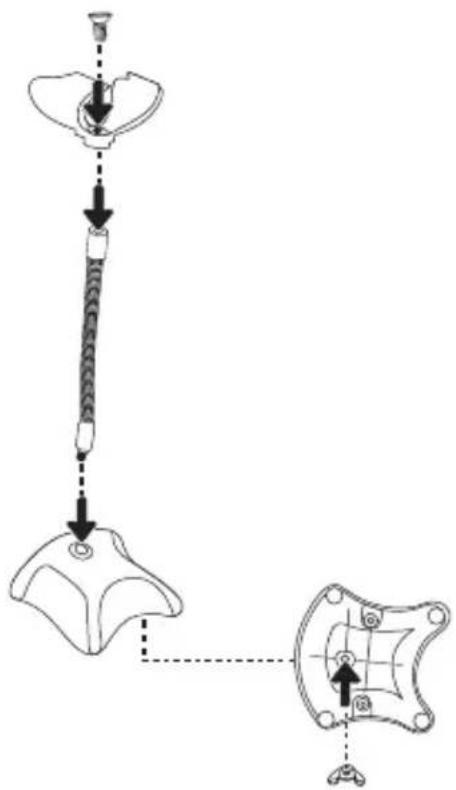

ARMADO DE LA BASE

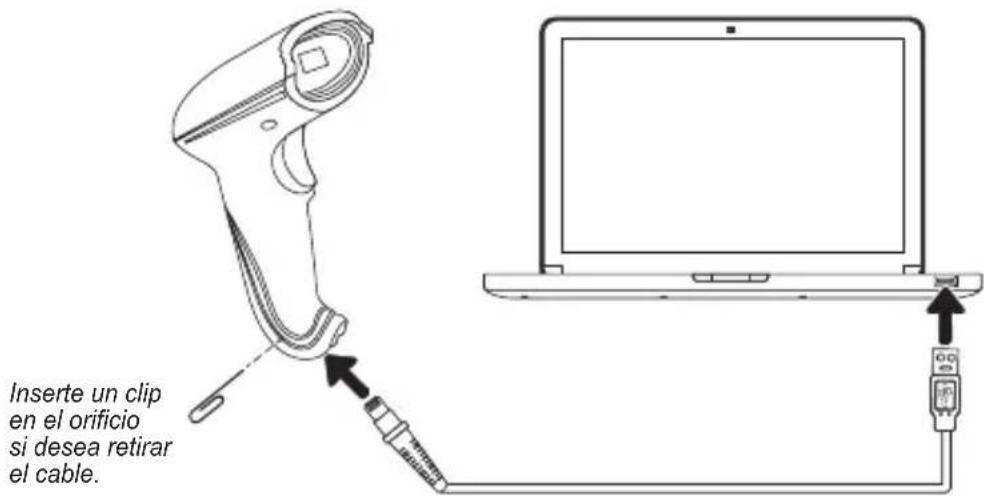

Inserte el cable en el puerto RJ45 del lector. Conecte el otro extremo en el puerto USB de una computadora. Automáticamente se instalarán los controladores, y podrá empezar a utilizar el lector

MODO DE USO

Apunte el lector hacia el código y presione el gatillo para activar el láser. Mantenga un espacio entre el lector y el código para hacer una mejor lectura.

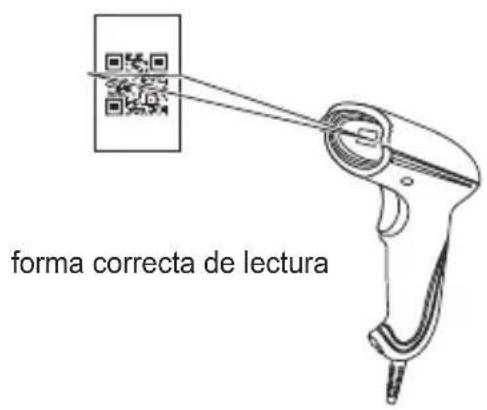

forma correcta de lectura

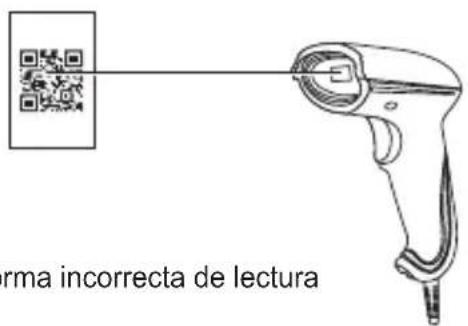

El láser debe cubrir completamente un solo código a la vez, de lo contrario, podría ocurrir un error.

CÓDIGOS DE CONFIGURACIÓN

ATENCIÓN

NO escanee los códigos de este manual sólo para probar el lector. En caso de que ocurra un error, escanee el siguiente código para regresar el lector a la configuración de fábrica. Se escuchará un tono

Reinicio de fábrica

Los códigos marcados con “*” están preconfigurados de fábrica.

Encender/Apagar Configuración de código

Cuando la configuración de código está ENCENDIDA, el usuario puede configurar el escáner escaneando códigos de barras.

Apagado

*Encendido

Configuración de apuntado

La luz del láser que dispara el escáner puede ayudar a encontrar la mejor distancia de lectura.

El usuario puede escoger alguno de los siguientes modos de acuerdo a la operación del entorno.

Modo normal: La luz aparece cuando presiona el botón.

Siempre encendido: La luz aparece cuando el escáner se conecta.

Sin apuntar: La luz no aparece nunca.

*Modo normal Siempre encendido Sin apuntar

Configuración de la luz del LED

La luz del LED es útil para la lectura. Puede mejorar el rendimiento de decodificación y la adaptabilidad de la luz ambiental débil, cuando la luz apunte al objetivo. El usuario puede escoger alguno de los siguientes modos de acuerdo a la operación del entorno.

Modo normal: La luz se enciende al presionar el botón y se apaga en otro momento.

Siempre encendido: La luz siempre enciende cuando conecte el escáner.

Sin luz del LED: La luz nunca encenderá.

*Modo normal Siempre encendida

Sin luz del LED

Sonido de lectura con éxito

*Encender sonido

Apagar sonido

Configuración de interfaz

Interfaz USB

Teclado USB de la computadora

RS232

*Salida RS232

Configuración de velocidad de transmisión de interfaz RS-232

1200 bps

4800 bps

*9600 bps

14400 bps

19200 bps

38400 bps

57600 bps

Configuración de sufijo

*Sin sufijo

Sufijo CR Sufijo TAB Sufijo CRLF

Configuración de modo de escaneo

*Escaneo manual

Escaneo continuo

Detección automática

Configuración del intervalo de tiempo de lectura

Sin intervalo

500 ms

*1000 ms

1500 ms

2000 ms

Configuración de duración de escaneo simple

1000 ms

3000 ms

*5000 ms

Sin duración

Configuración estable del tiempo de la imagen

100 ms

*400 ms

1000 ms

2000 ms

Configuración de idioma

KB Inglaterra KB República Checa KB Francia *KB Alemania

KB Hungría

KB Italia *KB Japón KB España

Información de versión

Información de versión

Configuración de tipo de código permitido/prohibido

Decodificar todos los códigos

Permitir lectura de todos los tipos de códigos de barra

Prohibir lectura de todos los tipos de códigos de barra

*Activar tipo predeterminado

Función de rotación de código de barras

*Permitir lectura de rotación de 360°

Prohibir lectura de rotación de 360°

EAN 13

Códigos EAN 13

*Permitir Prohibir

EAN 8

Códigos EAN 8

*Permitir Prohibir

UPCA

Códigos UPCA

*Permitir Prohibir

UPCEO

Códigos UPCE0

*Permitir Prohibir

UPCE1

Códigos UPCE1

*Permitir Prohibir

Código 128

*Permitir Prohibir

Código 128 longitud de información más corta "0"

Código 128 longitud de información más corta "4"

*Código 128 longitud de información más larga "32"

Código 128 longitud de información más larga "255"

Código 39

*Permitir Prohibir

Código 39 longitud de información más corta "0"

*Código 39 longitud de información más corta "4"

*Código 39 longitud de información más larga "32"

Código 39 longitud de información más larga "255"

Código 93

*Permitir Prohibir

Código 93 longitud de información más corta "0"

*Código 93 longitud de información más corta "4"

*Código 93 longitud de información más larga "32"

Código 93 longitud de información más larga "255"

Código de barra

*Permitir Prohibir

Permitir prefijo

Código de barra longitud de información más corta "0"

*Código de barra longitud de información más corta "4"

*Prohibir prefijo

*Código de barra longitud de información más larga "32"

Código de barra longitud de información más larga "255"

QR

*Permitir Prohibir

Intercalado 2 de 5

Permitir *Prohibir

*Intercalado 2 de 5 longitud de información más corta "4"

*Intercalado 2 de 5 longitud de información más larga "32"

Intercalado 2 de 5 longitud de información más corta "0"

Intercalado 2 de 5 longitud de información más larga "255"

Industrial 25

Permitir *Prohibir

Industrial 25 longitud de información más corta "0"

Industrial 25 longitud de información más larga "255"

*Industrial 25 longitud de información más corta "4"

Matriz 2 de 5

Permitir *Prohibir

Matriz 2 de 5 longitud de información más corta "0"

*Matriz 2 de 5 longitud de información más corta "4"

*Matriz 2 de 5 longitud de información más larga "32"

Matriz 2 de 5 longitud de información más larga "255"

Código 11

Permitir *Prohibir

Código 11 longitud de información más corta "0"

*Código 11 longitud de información más corta "4"

*Código 11 longitud de información más larga "32"

Código 11 longitud de información más larga "255"

MSI (opcional)

Permitir *Prohibir

MSI longitud de información más corta "0"

*MSI longitud de información más corta "4"

*MSI longitud de información más larga "32"

MSI longitud de información más larga "255"

RSS (opcional)

Permitir RSS-14 *Prohibir RSS-14

Permitir límite de RSS

Permitir expansión de RSS

*Prohibir expansión de RSS

*Prohibir límite de RSS

RSS longitud de información más corta "0"

*RSS longitud de información más corta "4"

*RSS longitud de información más larga "32"

RSS longitud de información más larga "255"

DM (opcional)

*Permitir Prohibir

PDF417 (opcional)

*Permitir Prohibir

ESPECIFICACIONES

Las especificaciones pueden cambiar sin previo aviso

Alimentación: 5 V --- 300 mA (x USB)

Interface: USB

Sensor: Planar CMOS sensor

Iluminación: LED rojo (apuntar), LED blanco (iluminar)

Procesador: 32-bit MCU

Resolución: Code39 5mil, QR 8.7mil, PCS45%

Profundidad de campo: 5MIL CODE39 de 5-12cm, 15MIL CODE39 de 4-25 cm, 10MIL CODE93 4-21 cm, 15MIL UPC/EAN

4-25 cm, 20MIL QR 4-25 cm

Velocidad de escaneo: 200 escaneos/s

Área de escaneo: de 5x5 cm² a 30x30 cm²

Contraste soportado: >35%

Ángulo de escaneo: Roll 0-360°, Pitch ± 65°, Skew ± 60°

Protección IP: 54

Temperatura de operación: 0 a 50 °C / 32 a 122 °F

Temperatura almacenamiento: 0 a 50 °C / 32 a 122 °F

Humedad relativa: 5 - 95% (no condensada)

Fabricado con: PVC + ABS + PC

Instruction manual

2D (QR) barcode reader
