Q-Class 8L7 - Subwoofer KICKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer
Marca	KICKER
Modelo	Q-Class 8L7
Tamaño	8 pulgadas
Impedancia	Dual 2 ohm o Dual 4 ohm (configurable)
Potencia RMS	600 Vatios
Potencia máxima	1200 Vatios
Respuesta en frecuencia	25 Hz - 500 Hz
Sensibilidad	86.5 dB
Bobina de voz	Aluminio de alta temperatura de 4 capas
Material del surround	Espuma
Material del cono	Polipropileno moldeado por inyección
Profundidad de montaje	4.75 pulgadas (121 mm)
Diámetro del orificio de montaje	7.25 pulgadas (184 mm)
Diámetro total	8.5 pulgadas (216 mm)
Peso	8.5 libras (3.86 kg)
Tipo de caja recomendado	Sellada o ventilada (0.5-1.0 pies cúbicos)
Configuración de cableado	Bobina de voz doble (DVC)
Funciones de protección	Diseñado por KICKER para fiabilidad con protección térmica

Preguntas frecuentes - Q-Class 8L7 KICKER

¿Cuál es la potencia del subwoofer KICKER Q-Class 8L7?

El subwoofer KICKER Q-Class 8L7 tiene una potencia RMS de 600 vatios y una potencia máxima de 1200 vatios.

¿Qué opciones de impedancia están disponibles para el Q-Class 8L7?

El subwoofer cuenta con bobinas de voz dobles, disponibles en configuración de dual 2 ohm o dual 4 ohm, lo que permite flexibilidad en el cableado.

¿Cuál es el tamaño de caja recomendado para el Q-Class 8L7?

Para cajas selladas, se recomienda de 0.5 a 0.8 pies cúbicos. Para cajas ventiladas, de 0.8 a 1.0 pies cúbicos sintonizados a 40 Hz funcionan bien.

¿Cómo cableo el subwoofer de bobina de voz doble?

Dependiendo de su amplificador, puede cablear las bobinas en serie para una impedancia más alta (ej., 4 ohmios totales para dual 2 ohm) o en paralelo para una impedancia más baja (ej., 1 ohmio total para dual 2 ohm). Consulte las especificaciones de su amplificador para la carga compatible.

¿Cuál es la profundidad de montaje del KICKER Q-Class 8L7?

La profundidad de montaje es de 4.75 pulgadas (121 mm), lo que lo hace adecuado para muchas cajas poco profundas.

¿El Q-Class 8L7 requiere un período de asentamiento?

Sí, KICKER recomienda un período de asentamiento de aproximadamente 20 horas a volumen moderado para permitir que la suspensión se afloje y obtener un rendimiento óptimo.

¿Cuál es el rango de respuesta en frecuencia de este subwoofer?

El Q-Class 8L7 tiene una respuesta en frecuencia de 25 Hz a 500 Hz, ofreciendo graves profundos y medios graves claros.

¿Puedo usar el Q-Class 8L7 en una configuración de aire libre o bafle infinito?

Aunque es posible, KICKER recomienda una caja cerrada para obtener el mejor rendimiento y proteger el subwoofer. El bafle infinito puede funcionar pero requiere un espacio sellado grande.

¿Cuál es la sensibilidad del Q-Class 8L7?

La sensibilidad es de 86.5 dB a 1 vatio/1 metro, que es promedio para un subwoofer de alta potencia.

¿Dónde puedo encontrar el manual de usuario del Q-Class 8L7?

El manual de usuario se puede descargar en formato PDF desde el sitio web de KICKER o desde notice-facile.com de forma gratuita.

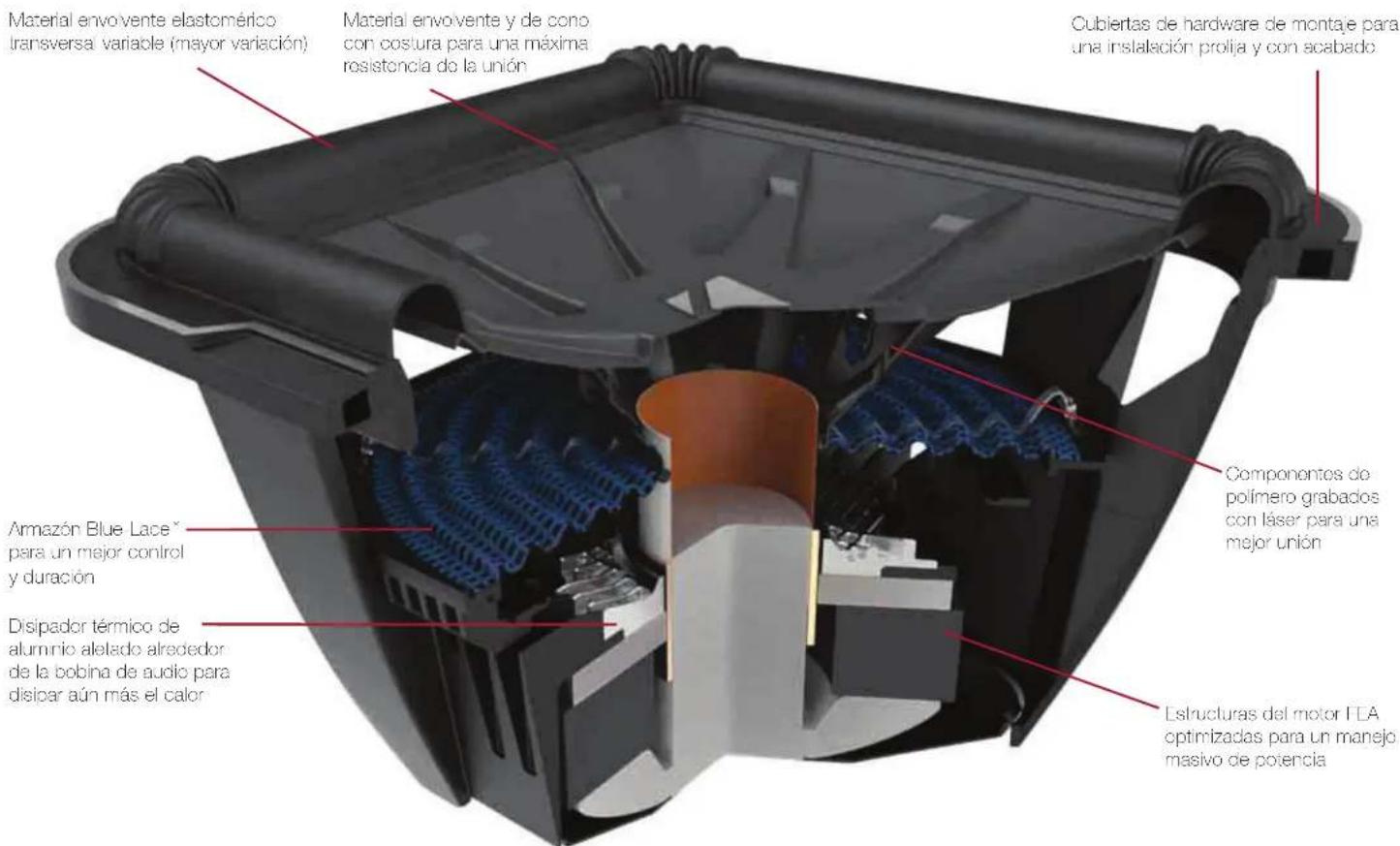

MANUAL DE USUARIO Q-Class 8L7 KICKER

Manual del Propietario | Español

L7 ALTAVOZ PARA SONIDOS GRAVES

Distribuidor autorizado de KICKER:

Fecha de compra:

Número de modelo del altavoz:

Número de serie del altavoz:

ESPECIFICACIONES

Nota: Todas las especificaciones y valores de rendimiento están sujetos a cambio. Visite www.kicker.com para obtener la información más reciento. Para obtener el mejor rendimiento de su nuevo altavoz Subwoofer de KICKER, le recomendamos usar accesorios y cableado originarios KICKER. Espere dos semanas do ajuste para que el altavoz Subwoofer alcance un óptimo desempeño.

Verificación de sonido: ¿Pobre respuesta en baja frecuencia? Verifique la fase del sistema al reverir las conexiones positiva y negativa del allavoz en el subwoofer. Si el bajo mejora, entonces el subwoofer estaba fuera de fese en relación al resto del sistema de audio.

Modelo		8L7		10L7	12L7
Impedancia nominal [Ω]	264 264 264 264
Fs	[Hz]		47.2	37.5	34
Sensibilidad	[1W,	1m]		82.4	85.9
Qts		0.735	0.507	0.539	0.539
Qms		8.828	9.791	9.488	11.868
Qes		0.802	0.535	0.571	0.565
Re	[Ω]		6.6	7.9	6.8
Vas [fl ^3 , L]		.322, 9.127	1, 28.32	1.92, 54.274	5.263, 149.048
Manojo de potencia continua [RMS vatios]		500	750	900	1200
Dimensión externa de baslidor [pul., cm]		8-13/16, 22.4	10-11/16, 27.2	12-9/16, 32	15-5/8, 39.6
Profundidad de instalación [pul., cm]		5-7/16, 13.8	6-7/8, 17.5	7-7/8, 20	9.3/8, 23.9
Recorte de instalación [pul., cm]		7-1/4, 18.4	9-5/16, 23.7	11-1/16, 28.1	13-3/4, 34.9
Respuesta de frecuencia [Hz]		28 - 100	24 - 100	20 - 100	18 - 100

Patente de EE, UU. – www.kicker.com

CABLEADO

Utilice terminales tipo empuje para cablear su altavoz subwoofer en series o en paralelo.

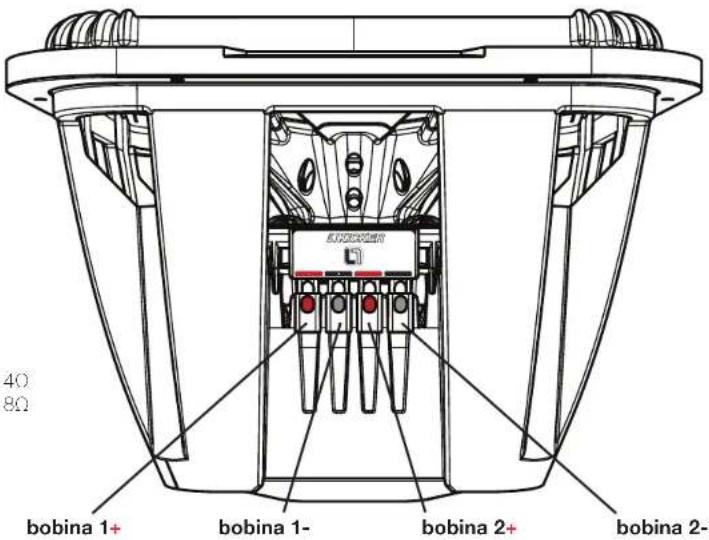

Los altavoces subwoofer L7 están disponibles con bobinas de audio doble 2Ω (ohm) o doble 4Ω. Ambas bobinas deben estar conectadas a una fuente de amplifi cación. El altavoz de baja frecuencia doble 2Ω generará una carga de 1Ω si las bobinas están cableadas en paralelo, o una carga de 4Ω en sorios. El altavoz de baja frecuencia doble 4Ω proporcionará una carga de 2Ω cableado en paralelo, o carga de 8Ω cableado en series. Las terminales con punlos blancos, corresponden a la primera bobina de voz. Las terminales con marcas rojas y negras sólidas corresponden a la segunda bobina de voz.

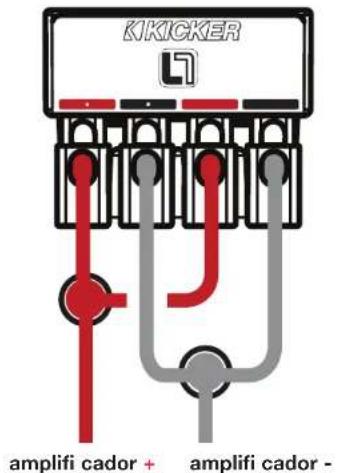

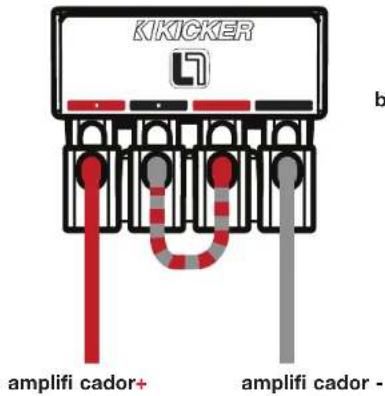

Cableado en paralelo Cableado en series

Bobinas de audio doble 2Ω = carga de 1Ω Bobinas de audio doble 4Ω = carga de 2Ω

Bobinas de audio doble 20 = carga de 40 Bobinas de audio doble 40 = carga de 80

Consejo profesional: Con un amplifi cada KICKER IQ, un par de allavoces KICKER QS y algunos cables KICKER, observará una actualización de todo el sistema que dominará. Los amplifi cadores y accesorios KICKER simplifi can la actualización de su unidad de alimentación existente o en stock. ¡Pregunte a su distribuidor sobre los amplifi cadores KICKER y las actualizaciones de altavoces para completar su sistema!

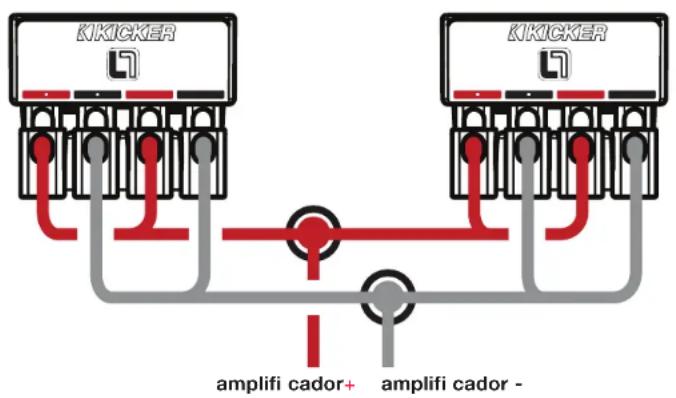

Bobinas de audio en paralelo, altavoces de baja frecuencia en paralelo

Bobinas de audio doble 2Ω en configuración doble del Subwoofer = carga de 0,5Ω Bobinas de audio doble 4Ω en configuración doble del Subwoofer = carga de 1Ω

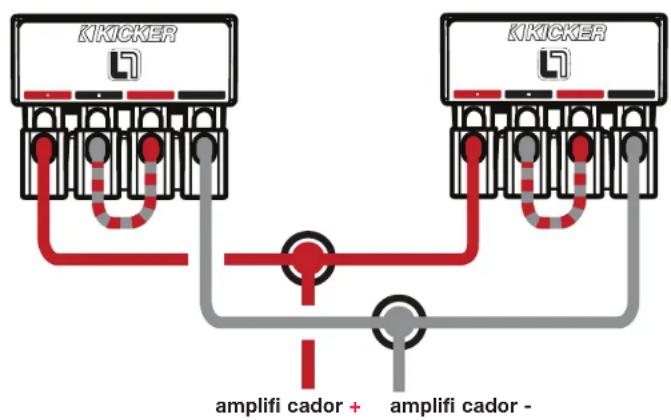

Bobinas de audio en series, altavoces de baja frecuencia en paralelo

Bobinas de audio doble 2Ω en confi guración doble del Subwoofer = carga de 2Ω Bobinas de audio doble 4Ω en confi guración doble del Subwoofer = carga de 4Ω

ADVERTENCIA: Si utiliza varios altavocos subwoofer que están conectados entre ellos con cableado en series, cada uno debe estar en una cámara por separado. Caso contrario, los altavocos subwoofer pueden dañarse, lo que puede causar que pierda la garantía.

APLICACIONES PARA GABINETE CON SELLADO

El L7 genera más presión sonora que el altavoz redondo de tamaño similar, y se distingue cuando se utiliza en las cajas selladas recomendadas. Estos diseños de gabinetes sellados proporcionan la respuesta más suave con energía aumentada a las frecuencias más bajas, de 20 a 30Hz. Estos diseños transmiten una cantidad masiva de bajos de alta precisión, y se pueden lograr con atísimos niveles de potencia del amplificador. El sistema de suspensión de alto rendimiento puede funcionar en un gabinete sellado más grande. La aplicación máxima de volumen del gabinete es ideal para las instalaciones de calidad ultrasonido. El gabinete máximo genera una curva de respuesta más plana y amplifi ca la respuesta de subgravos de forma ostupende.

Los altavoces subwoofer L7 se desempeñan bien en cualquier gabinete sellado entre las recomendaciones de volumen mínimo y máximo. Estos sistemas exhibirán beneficios de ambos diseños: el mínimo produce bajos de alto impacto, y el máximo genera prolongación de frecuencia de graves bajos. En general, el sistema sonará más como el diseño de gabinoto recomendado que se asomejo más en relación al volumen de gabinete. Estas recomendaciones de gabinetos han sido calculadas con el espacio disponible dentro del gabinete e incluyen el desplazamiento del altavoz de baja frecuencia. Todo el espacio del gabinete sellado debe incluir un 50% de relleno de polifil leve (fibra de relleno de poliéster). No permita que el espacio sea mayor que la recomendación de volumen máximo de gabinete.

Mínimo de sellado

Modelo	Volumen pie ^a (L)	Manejo de potencia
8L7	.4 (11.33)	500W RMS
10L7	.8 (22.65)	750W RMS
12L7	1 (28.32)	900W RMS
15L7	1.75 (49.56)	1200W RMS

Máximo de sellado

Modelo	Volumen pie3(L)	Manejo de potencia
8L7	.75 (21.24)	500W RMS
10L7	1.25 (35.4)	750W RMS
12L7	2 (56.64)	900W RMS
15L7	6 (169.9)	1200W RMS

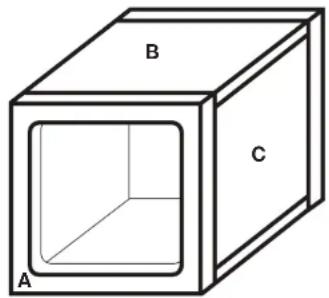

Dimensionos del panel para los gabinetos con sellado mínimo usando MDF de 3/4" [1.9cm] de espesor:

Modelo	Volumen ^3 (L)	Parel A pul. (cm)	Panel B pul. (cm)	Panel C pul. (cm)
8L7	.4 (11.33)	11x11, 27.9x27.9		11x7.75, 27.9x19.69	9.5x7.75, 24.13x19.69
10L7	.8 (22.65)	13.5X13.5, 34.3X34.3		13.5x9.5, 34.3x24.13	12x9.5, 30.5x24.13
12L7	1 (28.32)	13.5X13.5, 34.3X34.3		13.5x12, 34.3x30.5	12x12, 30.5x30.5
15L7	1.75 (49.56)	16.5x16.5, 42x42		16.5x13.5, 42x34.3	15X13.5, 38.1X34.3

APLICACIONES PARA GABINETE CON VENTILACIÓN

Estas cajas son el gabinete elegido para lograr graves excesivos; si el espacio no es un problema y desea aprovechar al máximo su L7, intente con uno de estos diseños con ventilación. Los altavoces subwoofer L7 manejarán cantidades masivas de potencia en cualquiera de los gabinetes recomendados, ya sean mínimos o máximos. Los gabinetes más pequeños son ideales para ser utilizados en aplicaciones con espacio limitado. Los gabinetes más grandes recomendados rendirán un poco más de gravos a las frecuencias más bajas.

El diseño mínimo con ventilación aumenta la eficiencia de los graves y se adapta en cualquier aplicación con espacio limitado. Aunque es el gabinete con ventilación más pequeño recomendado, la salida de 301 Hz–801 Hz será mucho mayor que la de una caja sellada. El diseño máximo con ventilación cuenta incluso con una salida superior en esta banda de frecuencia. El gabinete máximo con ventilación es el diseño más grande y más eficiente.

Compacto con ventilación 8L7	10L7		12L7		15L7
Volumen de caja, pie ^3 (L) + desplazamiento de puerto .66 (18.69) 1.25 (35.4) 1.75 (49.6) 3.0 (85)
Tamaño de acerlura de puerto, pul. x pul. (cm x cm)	1.5x9.5 (3.8x24)	2.5x11.25 (6.4x29)	2.5x13.25 (6.4x34)	2.5x16.25 (6.4x41)
Longitud de puerto, pul. (cm)	19.25 (49)	19.75 (50)	22.5 (57)	19.5 (50)
Mancjo de potencia, RMS	500	750	900	1200
SQ con ventilación	8L7	10L7		12L7
Volumen de caja, pie ^3 (L) + desplazamiento de puerto	1 (28.32)	2.25 (63.7)	3.25 (92)	6.0 (170)
Tamaño de acerlura de puerto, pul. x pul. (cm x cm)	2x9.5 (5.1x24)	3x11.25 (7.6x29)	3x13.25 (7.6x34)	3.5x16.25 (8.9x41)
Longitud de puerto, pul. (cm)	21.25 (54)	18 (46)	14.5 (37)	13.75 (35)
Mancjo de potencia, RMS	500	750	900	1200

NOTAS SOBRE EL ARMADO DE LA CAJA

Utilice MDF de 3/4" (1.9 cm) o más grueso (tablero de fibra de densidad media) y solle las unionos con silicona. Use la "plantilla" dentro de la caja de envío de su L7 para marcar el orificio de montaje, después corte directamente sobre la línea. Ver gráfico 1.

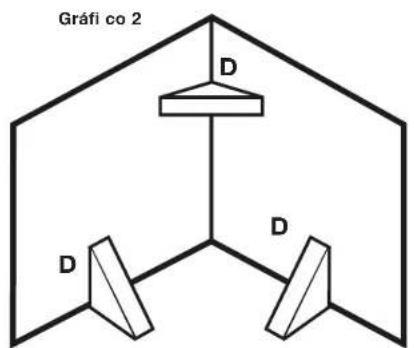

Estos diseños requieren sujeción interna. Agregue reluerzos triangulares entre cada uno de los paneles mayores no soportados. Ver gráfico 2.

Todas las medidas en pios cúbicos (L) on osto manual incluyon el dosplazamiento del aitavoz. Para los gabinetos con ventilación, el dosplazamiento del puerto debe calcularse y agregarse al volumen interno del diseño final. Utilice las dimensiones exteriores de la ventilación y moltiplicque "X x Y x Z", y conviertalo a pies cúbicos, por ejemplo, las dimensiones externas de la ventilación del diseño compacto con ventilación del 12L7 son, utilizando MDF de 3/4" (1.9 cm):

[(13.25'' + 1.5'' de espesor total de paredes de MDF) × (2.5'' + 1.5'' de espesor total de paredes de MDF) × 22.5''] × (1 pie^3 / 1728 pul.^3) = 0.77 pie^3

Agregue este número al volumen interno del gabinete. El 12L7 es:

1.75 pie ^3 + 0.77 pie ^3 = 2.52 pies ^3

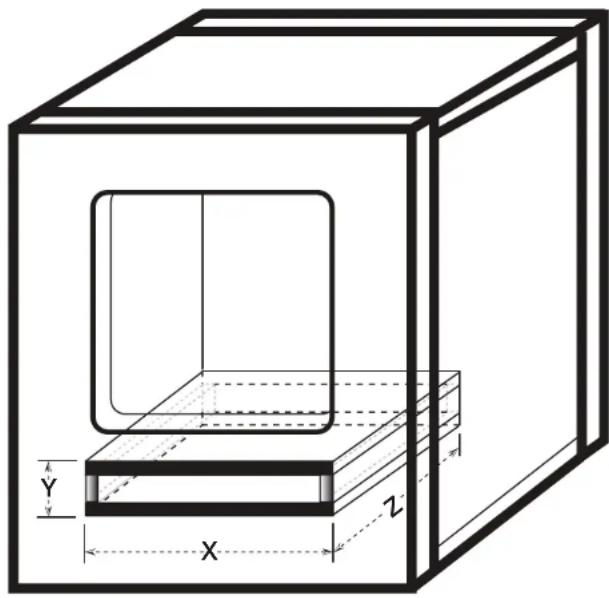

Debido a la longitud necesaria de estas ventilaciones, es posible que desee doclar la ventilación a lo largo de la parte inferior y paredes posteriores. No será práctico usar ventiladores redondos para estos diseños. No instale una abertura de ventilación contra una superfi cie sólida, como un refuerzo interno, panel de respaldo o pared estructural, asionto o panel interior de su vehículo. La abertura de ventilación no debe tener obstrucciones. Para asegurar el fujo de aire sin restricciones, use la dimensón menor de la ventilación rectangular como el espacio mínimo entre la abertura de ventilación y cualquier superfi cie sólida.

Si preí ere una respuesta ultra suave de graves, debe rellenar levemente el gabinete de su L7 con rellene de polifi I. Los diseños con ventilación requenirán cubrir la parte inferior del puerto (quo se encuentra dentro de la caja) con revostimiento tramado, tojido de alambre o metal expandido para evitar que el polifi I salga del puerto. El uso de polifi I disminuirá levemente la eli ciencia, pero intensifi ca y extiende la salida de baja frecuencia.

Para obtener más sugerencias sobre el armado de la caja, consulto a su distribuidor autorizado de Kicker, o haga clic en la página de inicio de Kicker, www.kicker.com. Enve un correo electrónico a [e-mail] o comuníquese con Soporte Técnico al [phone] si tiene preguntas específi cas o que no fueron respondidas.

ADVERTENCIA: ¡Los productos KICKER son capaces de producir niveles de sonido que pueden dañar su oído permanentemente! Subir el volumen en un sistema a un nivel que distorsiona el sonido es más dañino para sus oídos que escuchar un sistema que no se distorsiona al mismo nivel de sonido. El umbral del dolor es siempre un indicador de que el nivel del sonido es muy alto y puede dañar permanentemente su audición. Utilice el sentido común cuando controle el volumen.
