Q-Class 10L7 - Altavoz de subgraves KICKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer
Marca	KICKER
Modelo	Q-Class 10L7
Impedancia nominal	2Ω o 4Ω (bobinas de voz duales)
Potencia continua (RMS)	750 vatios
Sensibilidad (1W, 1m)	85.9 dB
Respuesta en frecuencia	24–100 Hz
Frecuencia de resonancia (Fs)	37.5 Hz
Q total (Qts)	0.507
Compliancia equivalente (Vas)	1 ft³ (28.32 L)
Dimensión exterior del marco	10-11/16 in (27.2 cm)
Profundidad de montaje	6-7/8 in (17.5 cm)
Recorte de montaje	9-5/16 in (23.7 cm)
Volumen recomendado para caja sellada	0.8–1.25 ft³ (22.65–35.4 L)
Volumen recomendado para caja ventilada	1.25–2.25 ft³ (35.4–63.7 L)
Configuración de bobina de voz	Dual 2Ω o Dual 4Ω

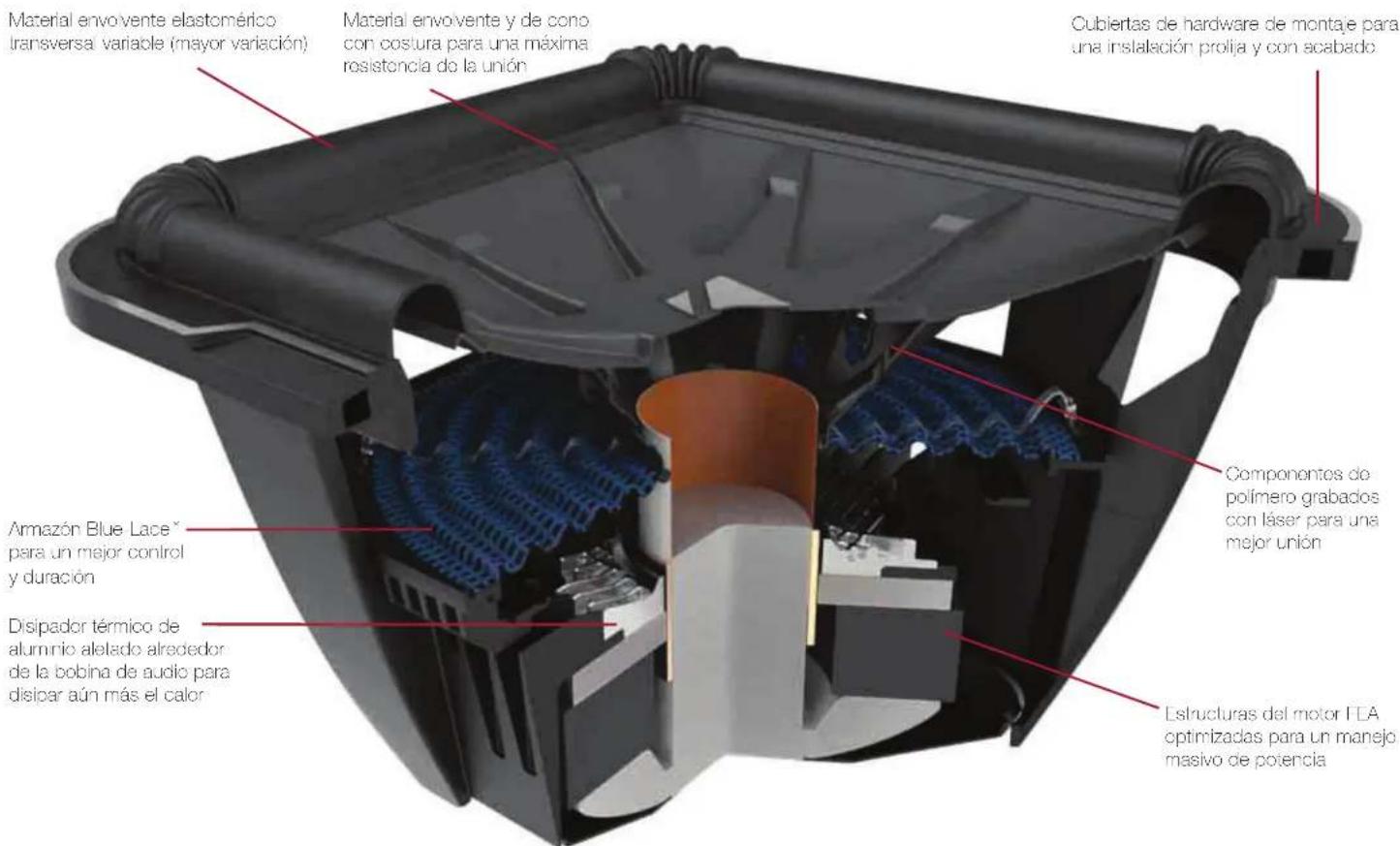

Material del borde	Elastómero de sección transversal variable
Material de la araña	Blue-Lace™
Disipación de calor	Disipadores de calor de aluminio con aletas
Estructura del motor	Optimizado por MEF
Cubiertas de herrajes de montaje	Incluidas para instalación limpia
Terminales de cableado	Terminales de empuje para cableado en serie/paralelo
Tiempo recomendado de rodaje	2 semanas
Nota de seguridad	La operación distorsionada prolongada puede causar sobrecalentamiento e incendio

Preguntas frecuentes - Q-Class 10L7 KICKER

¿Cuál es la diferencia entre las versiones de bobina de voz de 2Ω y 4Ω?

La versión dual de 2Ω se puede cablear a 1Ω (paralelo) o 4Ω (serie). La versión dual de 4Ω se puede cablear a 2Ω (paralelo) o 8Ω (serie). Elija según la impedancia estable de su amplificador.

¿Cómo cableo este subwoofer para una carga de 1Ω?

Use el modelo de bobina de voz dual de 2Ω y conecte ambas bobinas en paralelo: conecte bobina 1+ a bobina 2+ y bobina 1- a bobina 2-, luego conecte el amplificador a estos terminales combinados.

¿Cuál es el tamaño recomendado de caja sellada para el 10L7?

El volumen recomendado de caja sellada varía de 0.8 ft³ (mínimo) a 1.25 ft³ (máximo). Para un mejor rendimiento, elija un tamaño dentro de este rango y rellénelo con 50% de relleno de poliéster.

¿Puedo usar este subwoofer en una caja ventilada (portead)?

Sí, KICKER proporciona diseños ventilados: compacto (1.25 ft³) y SQ (2.25 ft³). Ambos requieren dimensiones de puerto específicas detalladas en el manual para un rendimiento óptimo.

¿Cuál es el período de rodaje para el L7?

KICKER recomienda un período de rodaje de dos semanas a niveles de escucha moderados para permitir que la suspensión se afloje y alcance un rendimiento óptimo.

¿Funciona este subwoofer con unidades de cabeza de fábrica?

Sí, pero necesitará un amplificador y cableado de posventa. El subwoofer requiere un amplificador separado para entregar su manejo de potencia RMS de 750W.

¿Cómo verifico si mi subwoofer está fuera de fase?

Si la respuesta de graves es pobre, invierta las conexiones positiva y negativa del altavoz en el subwoofer. Si los graves mejoran, el subwoofer estaba fuera de fase con el resto del sistema.

¿Cuál es la profundidad de montaje y el tamaño del recorte?

La profundidad de montaje es de 6-7/8 pulgadas (17.5 cm). El diámetro del recorte es de 9-5/16 pulgadas (23.7 cm). Use la plantilla incluida para un corte preciso.

¿Puedo usar varios subwoofers 10L7 juntos?

Sí, pero cada subwoofer debe estar en una cámara sellada separada si se cablean en serie. Si se cablean en paralelo, pueden compartir una cámara común. Consulte los diagramas de cableado en el manual.

¿Qué grosor de MDF debo usar para la caja?

KICKER recomienda usar MDF de 3/4 pulgada (1.9 cm) o más grueso. Selle todas las uniones con silicona y agregue refuerzos internos para paneles grandes.

MANUAL DE USUARIO Q-Class 10L7 KICKER

Manual del Propietario | Español

L7 ALTAVOZ PARA SONIDOS GRAVES

Distribuidor autorizado de KICKER:

Fecha de compra:

Número de modelo del altavoz:

Número de serie del altavoz:

ESPECIFICACIONES

Nota: Todas las especificaciones y valores de rendimiento están sujetos a cambio. Visite www.kicker.com para obtener la información más reciento. Para obtener el mejor rendimiento de su nuevo altavoz Subwoofer de KICKER, le recomendamos usar accesorios y cableado originarios KICKER. Espere dos semanas do ajuste para que el altavoz Subwoofer alcance un óptimo desempeño.

Verificación de sonido: ¿Pobre respuesta en baja frecuencia? Verifique la fase del sistema al reverir las conexiones positiva y negativa del allavoz en el subwoofer. Si el bajo mejora, entonces el subwoofer estaba fuera de fese en relación al resto del sistema de audio.

Modelo		8L7		10L7	12L7
Impedancia nominal [Ω]	2.64 2.64 2.64 2.64
Fs	[Hz]		47.2	37.5	34
Sensibilidad	[1W,	1m]		82.4	85.9
Qts		0.735	0.507	0.539	0.539
Qms		8.828	9.791	9.488	11.868
Qes		0.802	0.535	0.571	0.565
Re	[Ω]		6.6	7.9	6.8
Vas [ft3, L]		.322, 9.127	1, 28.32	1.92, 54.274	5.263, 149.048
Manejo de potencia continua [RMS vatios]		500	750	900	1200
Dimensión externa de bastidor [pul., cm]		8-13/16, 22.4	10-11/16, 27.2	12-9/16, 32	15-5/8, 39.6
Profundidad de instalación [pul., cm]		5-7/16, 13.8	6-7/8, 17.5	7-7/8, 20	9.3/8, 23.9
Recorte de instalación [pul., cm]		7-1/4, 18.4	9-5/16, 23.7	11-1/16, 28.1	13-3/4, 34.9
Respuesta de frecuencia [Hz]		28 - 100	24 - 100	20 - 100	18 - 100

Patente de EE, UU. – www.kicker.com

CABLEADO

Utilice terminales tipo empuje para cablear su altavoz subwoofer en series o en paralelo.

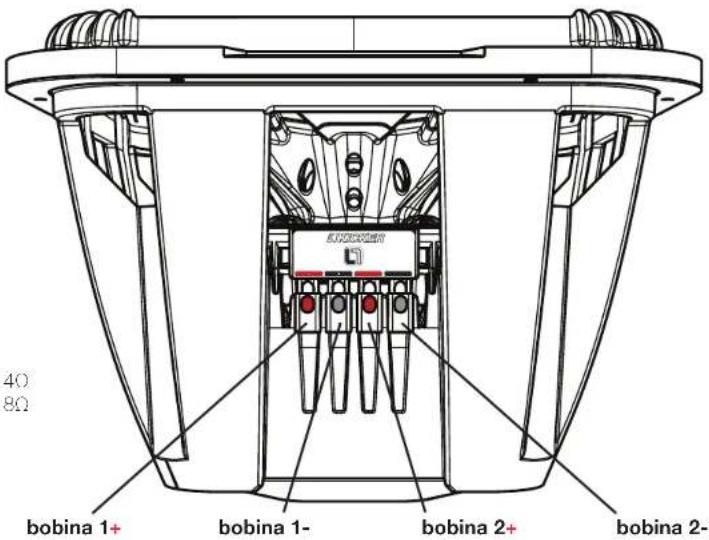

Los altavoces subwoofer L7 están disponibles con bobinas de audio doble 2Ω (ohm) o doble 4Ω. Ambas bobinas deben estar conectadas a una fuente de amplifi cación. El altavoz de baja frecuencia doble 2Ω generará una carga de 1Ω si las bobinas están cableadas en paralelo, o una carga de 4Ω en sorios. El altavoz de baja frecuencia doble 4Ω proporcionará una carga de 2Ω cableado en paralelo, o carga de 8Ω cableado en series. Las terminales con punlos blancos, corresponden a la primera bobina de voz. Las terminales con marcas rojas y negras sólidas corresponden a la segunda bobina de voz.

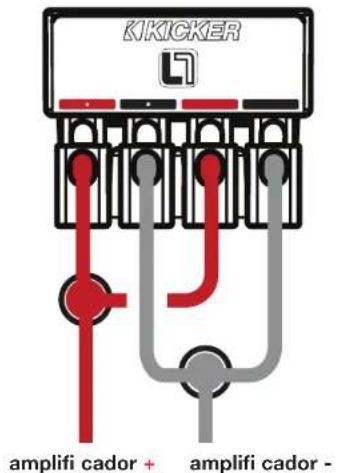

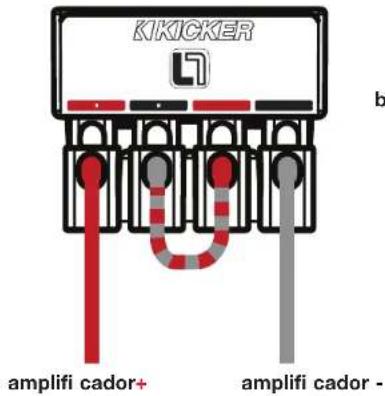

Cableado en paralelo Cableado en series

Bobinas de audio doble 2Ω = carga de 1Ω Bobinas de audio doble 4Ω = carga de 2Ω

Bobinas de audio doble 20 = carga de 40 Bobinas de audio doble 40 = carga de 80

Consejo profesional: Con un amplifi cada KICKER IQ, un par de allavoces KICKER QS y algunos cables KICKER, observará una actualización de todo el sistema que dominará. Los amplifi cadores y accesorios KICKER simplifi can la actualización de su unidad de alimentación existente o en stock. ¡Pregunte a su distribuidor sobre los amplifi cadores KICKER y las actualizaciones de altavoces para completar su sistema!

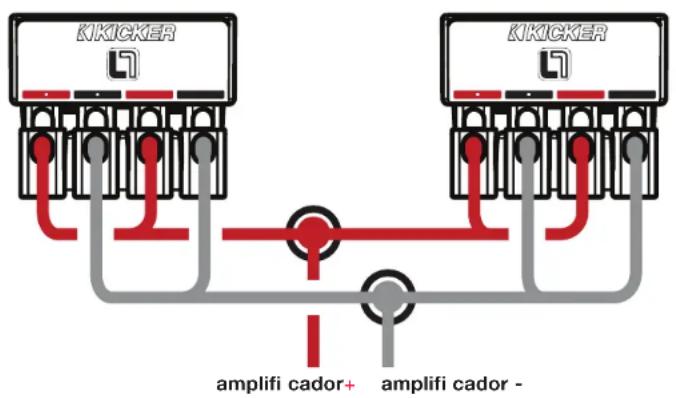

Bobinas de audio en paralelo, altavoces de baja frecuencia en paralelo

Bobinas de audio doble 2Ω en configuración doble del Subwoofer = carga de 0,5Ω Bobinas de audio doble 4Ω en configuración doble del Subwoofer = carga de 1Ω

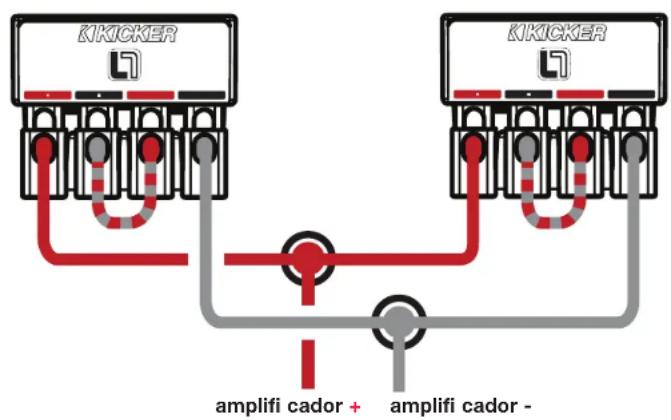

Bobinas de audio en series, altavoces de baja frecuencia en paralelo

Bobinas de audio doble 2Ω en confi guración doble del Subwoofer = carga de 2Ω Bobinas de audio doble 4Ω en confi guración doble del Subwoofer = carga de 4Ω

ADVERTENCIA: Si utiliza varios altavocos subwoofer que están conectados entre ellos con cableado en series, cada uno debe estar en una cámara por separado. Caso contrario, los altavocos subwoofer pueden dañarse, lo que puede causar que piorda la garantía.

APLICACIONES PARA GABINETE CON SELLADO

El L7 genera más presión sonora que el altavoz redondo de tamaño similar, y se distingue cuando se utiliza en las cajas selladas recomendadas. Estos diseños de gabinetes sellados proporcionan la respuesta más suave con energía aumentada a las frecuencias más bajas, de 20 a 30Hz. Estos diseños transmiten una cantidad masiva de bajos de alta precisión, y se pueden lograr con atísimos niveles de potencia del amplificador. El sistema de suspensión de alto rendimiento puede funcionar en un gabinete sellado más grande. La aplicación máxima de volumen del gabinete es ideal para las instalaciones de calidad ultrasonido. El gabinete máximo genera una curva de respuesta más plana y amplifi ca la respuesta de subgravos de forma ostupende.

Los altavoces subwoofer L7 se desempeñan bien en cualquier gabinete sellado entre las recomendaciones de volumen mínimo y máximo. Estos sistemas exhibirán beneficios de ambos diseños: el mínimo produce bajos de alto impacto, y el máximo genera prolongación de frecuencia de graves bajos. En general, el sistema sonará más como el diseño de gabinoto recomendado que se asomejo más en relación al volumen de gabinete. Estas recomendaciones de gabinetos han sido calculadas con el espacio disponible dentro del gabinete e incluyen el desplazamiento del altavoz de baja frecuencia. Todo el espacio del gabinete sellado debe incluir un 50% de relleno de polifil leve (fibra de relleno de poliéster). No permita que el espacio sea mayor que la recomendación de volumen máximo de gabinete.

Mínimo de sellado

Modelo	Volumen pie ^a (L)	Manejo de potencia
8L7	.4 (11.33)	500W RMS
10L7	.8 (22.65)	750W RMS
12L7	1 (28.32)	900W RMS
15L7	1.75 (49.56)	1200W RMS

Máximo de sellado

Modelo	Volumen pie3(L)	Manejo de potencia
8L7	.75 (21.24)	500W RMS
10L7	1.25 (35.4)	750W RMS
12L7	2 (56.64)	900W RMS
15L7	6 (169.9)	1200W RMS

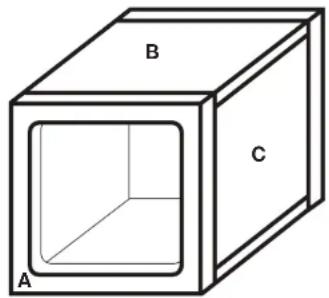

Dimensionos del panel para los gabinetos con sellado mínimo usando MDF de 3/4" [1.9cm] de espesor:

Modelo	Volumen ^3 (L)	Parel A pul. (cm)	Panel B pul. (cm)	Panel C pul. (cm)
8L7	.4 (11.33)	11x11, 27.9x27.9		11x7.75, 27.9x19.69	9.5x7.75, 24.13x19.69
10L7	.8 (22.65)	13.5X13.5, 34.3X34.3		13.5x9.5, 34.3x24.13	12x9.5, 30.5x24.13
12L7	1 (28.32)	13.5X13.5, 34.3X34.3		13.5x12, 34.3x30.5	12x12, 30.5x30.5
15L7	1.75 (49.56)	16.5x16.5, 42x42		16.5x13.5, 42x34.3	15X13.5, 38.1X34.3

APLICACIONES PARA GABINETE CON VENTILACIÓN

Estas cajas son el gabinete elegido para lograr graves excesivos; si el espacio no es un problema y desea aprovechar al máximo su L7, intente con uno de estos diseños con ventilación. Los altavoces subwoofer L7 manejarán cantidades masivas de potencia en cualquiera de los gabinetes recomendados, ya sean mínimos o máximos. Los gabinetes más pequeños son ideales para ser utilizados en aplicaciones con espacio limitado. Los gabinetes más grandes recomendados rendirán un poco más de gravos a las frecuencias más bajas.

El diseño mínimo con ventilación aumenta la eficiencia de los graves y se adapta en cualquier aplicación con espacio limitado. Aunque es el gabinete con ventilación más pequeño recomendado, la salida de 301 Hz–801 Hz será mucho mayor que la de una caja sellada. El diseño máximo con ventilación cuenta incluso con una salida superior en esta banda de frecuencia. El gabinete máximo con ventilación es el diseño más grande y más eficiente.

Compacto con ventilación 8L7	10L7		12L7		15L7
Volumen de caja, pie ^3 (L) + desplazamiento de puerto .66 (18.69) 1.25 (35.4) 1.75 (49.6) 3.0 (85)
Tamaño de acerlura de puerto, pul. x pul. (cm x cm)	1.5x9.5 (3.8x24)	2.5x11.25 (6.4x29)	2.5x13.25 (6.4x34)	2.5x16.25 (6.4x41)
Longitud de puerto, pul. (cm)	19.25 (49)	19.75 (50)	22.5 (57)	19.5 (50)
Mancjo de potencia, RMS	500	750	900	1200
SQ con ventilación	8L7	10L7		12L7
Volumen de caja, pie ^3 (L) + desplazamiento de puerto	1 (28.32)	2.25 (63.7)	3.25 (92)	6.0 (170)
Tamaño de acerlura de puerto, pul. x pul. (cm x cm)	2x9.5 (5.1x24)	3x11.25 (7.6x29)	3x13.25 (7.6x34)	3.5x16.25 (8.9x41)
Longitud de puerto, pul. (cm)	21.25 (54)	18 (46)	14.5 (37)	13.75 (35)
Mancjo de potencia, RMS	500	750	900	1200

NOTAS SOBRE EL ARMADO DE LA CAJA

Utilice MDF de 3/4" (1.9 cm) o más grueso (tablero de fibra de densidad media) y solle las unionos con silicona. Use la "plantilla" dentro de la caja de envío de su L7 para marcar el orificio de montaje, después corte directamente sobre la línea. Ver gráfico 1.

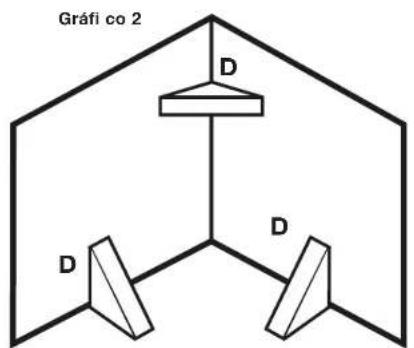

Estos diseños requieren sujeción interna. Agregue reluerzos triangulares entre cada uno de los paneles mayores no soportados. Ver gráfico 2.

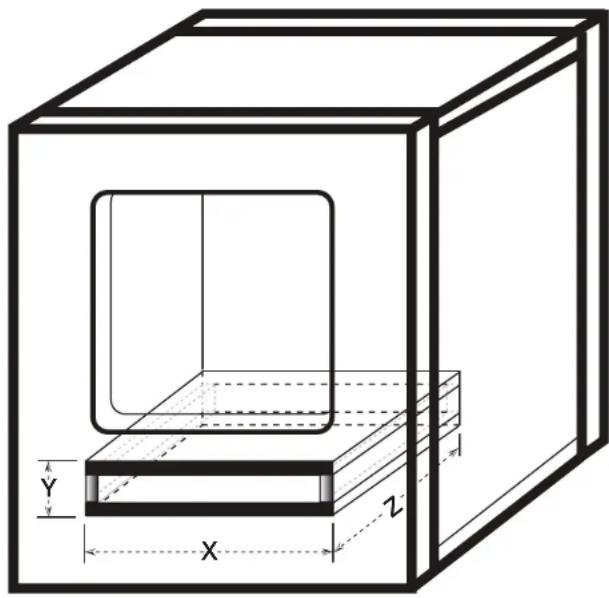

Todas las medidas en pios cúbicos (L) on osto manual incluyon el dosplazamiento del aitavoz. Para los gabinetos con ventilación, el dosplazamiento del puerto debe calcularse y agregarse al volumen interno del diseño final. Utilice las dimensiones exteriores de la ventilación y moltiplicque "X x Y x Z", y conviertalo a pies cúbicos, por ejemplo, las dimensiones externas de la ventilación del diseño compacto con ventilación del 12L7 son, utilizando MDF de 3/4" (1.9 cm):

[(13.25'' + 1.5'' de espesor total de paredes de MDF) × (2.5'' + 1.5'' de espesor total de paredes de MDF) × 22.5''] × (1 pie^3 / 1728 pul.^3) = 0.77 pie^3

Agregue este número al volumen interno del gabinete. El 12L7 es:

1.75 pie ^3 + 0.77 pie ^3 = 2.52 pies ^3

Debido a la longitud necesaria de estas ventilaciones, es posible que desee doclar la ventilación a lo largo de la parte inferior y paredes posteriores. No será práctico usar ventiladores redondos para estos diseños. No instale una abertura de ventilación contra una superfi cie sólida, como un refuerzo interno, panel de respaldo o pared estructural, asionto o panel interior de su vehículo. La abertura de ventilación no debe tener obstrucciones. Para asegurar el fujo de aire sin restricciones, use la dimensón menor de la ventilación rectangular como el espacio mínimo entre la abertura de ventilación y cualquier superfi cie sólida.

Si preí ere una respuesta ultra suave de graves, debe rellenar levemente el gabinete de su L7 con rellene de polifi I. Los diseños con ventilación requenirán cubrir la parte inferior del puerto (quo se encuentra dentro de la caja) con revostimiento tramado, tojido de alambre o metal expandido para evitar que el polifi I salga del puerto. El uso de polifi I disminuirá levemente la eli ciencia, pero intensifi ca y extiende la salida de baja frecuencia.

Para obtener más sugerencias sobre el armado de la caja, consulto a su distribuidor autorizado de Kicker, o haga clic en la página de inicio de Kicker, www.kicker.com. Enve un correo electrónico a [e-mail] o comuníquese con Soporte Técnico al [phone] si tiene preguntas específi cas o que no fueron respondidas.

ADVERTENCIA: ¡Los productos KICKER son capaces de producir niveles de sonido que pueden dañar su oído permanentemente! Subir el volumen en un sistema a un nivel que distorsiona el sonido es más dañino para sus oídos que escuchar un sistema que no se distorsiona al mismo nivel de sonido. El umbral del dolor es siempre un indicador de que el nivel del sonido es muy alto y puede dañar permanentemente su audición. Utilice el sentido común cuando controle el volumen.
