BWMD 742 (EU) - Lavadora HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora
Marca	Hotpoint
Modelo	BWMD 742 (EU)
Dimensiones (An x Al x Pr)	59.5 cm x 81.5 cm x 54.5 cm
Capacidad	1 a 7 kg
Velocidad máxima de centrifugado	1400 rpm
Rango de presión de agua	0.05 MPa (0.5 bar) a 1 MPa (10 bar)
Capacidad del tambor	52 litros
Consumo de energía (apagado)	0.5 W
Consumo de energía (encendido)	0.5 W
Ciclos de lavado	Algodón estándar 60°C, Algodón estándar 40°C, Algodón estándar 20°C, Sintéticos, Lavado rápido 60', Lavado rápido 30', Antialérgico, Woolmark Platinum, Delicados, Enjuague, Centrifugado, Bombeo, Mi ciclo
Funciones	Superlavado, Enjuague extra, Planchado fácil, Prelavado, Ecolavado, Inicio retardado, Memoria, Bloqueo del panel de control
Pantalla	Pantalla digital con indicadores de fase, temperatura, velocidad de centrifugado, tiempo, retardo, símbolo de bloqueo de puerta
Características de seguridad	Bloqueo de puerta, bloqueo infantil (bloqueo del panel de control), reposo automático
Instalación	Patas frontales ajustables, manguera de entrada de agua (rosca de gas 3/4"), conexión de manguera de desagüe (altura 65-100 cm)
Cuidado y mantenimiento	Bomba autolimpiante, cajón de detergente extraíble, limpiar la precámara de la bomba, revisar la manguera de entrada anualmente
Idiomas del manual	Inglés, español, italiano, ruso y muchos otros disponibles en línea
Cumplimiento	Directivas CE 2004/108/CE, 2006/95/CE, 2002/96/CE

Preguntas frecuentes - BWMD 742 (EU) HOTPOINT

¿Qué debo hacer si la lavadora no arranca?

Asegúrese de que el aparato esté enchufado, la puerta esté cerrada correctamente, el grifo de agua abierto, y se hayan presionado los botones ON/OFF y START/PAUSE. También verifique si se ha configurado un inicio retardado.

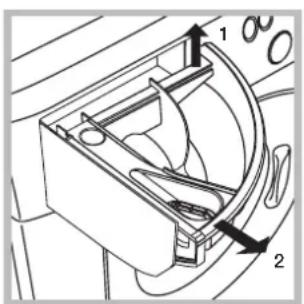

¿Cómo limpio el cajón del dispensador de detergente?

Retire el cajón levantándolo y tirando de él hacia fuera. Lávelo bajo agua corriente. Esto debe hacerse con frecuencia para evitar acumulaciones.

¿Qué significa el error 'NO WATER'?

Esto indica que la máquina no está tomando agua. Verifique que el grifo de agua esté abierto, la manguera de entrada no esté doblada o bloqueada, y que haya suministro de agua en la casa. También asegúrese de que la manguera de entrada esté correctamente conectada.

¿Cómo puedo abrir la puerta si hay un corte de energía?

Desenchufe la máquina, asegúrese de que el nivel de agua esté por debajo de la abertura de la puerta (desagüe mediante la manguera si es necesario), luego tire de la lengüeta hacia afuera para soltar la varilla de plástico y tire hacia abajo para abrir la puerta.

¿Por qué vibra excesivamente la lavadora?

Verifique que la máquina esté nivelada (ajuste las patas frontales), que los tornillos de transporte protectores estén retirados, y que no esté demasiado cerca de paredes o armarios. También asegúrese de que la carga esté equilibrada.

¿Puedo usar detergente líquido?

Sí, pero viértalo en el compartimento 2 inmediatamente antes de iniciar el ciclo de lavado. No use detergentes para lavado a mano ya que crean demasiada espuma.

¿Qué es la función 'Easy Iron'?

Esta función modifica los ciclos de lavado y centrifugado para reducir las arrugas. Al final, el tambor gira lentamente. Para completar el ciclo, presione el botón START/PAUSE o EASY IRON para drenar el agua.

¿Cómo configuro un inicio retardado?

Presione repetidamente el botón DELAYED START hasta que aparezca en la pantalla el tiempo de retardo deseado (en horas). El símbolo se ilumina. Para cancelar, presione hasta que aparezca 'OFF'.

¿Qué significa el símbolo de 'Puerta bloqueada'?

El símbolo indica que la puerta está bloqueada para evitar aperturas accidentales durante un ciclo. Espere a que se apague antes de abrir. Si se ha configurado un inicio retardado, pause la máquina para abrir.

¿Cómo limpio la bomba?

La bomba es autolimpiante. Sin embargo, si caen objetos pequeños en la precámara, desenchufe la máquina, desenrosque la tapa en sentido antihorario, limpie el interior y vuelva a enroscar la tapa.

MANUAL DE USUARIO BWMD 742 (EU) HOTPOINT

Instalación, 30-31-32-33

Desembalaje y nivelación

Conexiones hidráulicas y eléctricas

Primer ciclo de lavado

Datos técnicos

Instrucciones para el instalador

Descripción de la lavadora, 34-35

Panel de control

Pantalla

Cómo efectuar un ciclo de lavado, 36

Programas y funciones, 37

Tabla de programas

Funciones de lavado

BWMD 742

Detergentes y ropa, 38

Contenedor de detergentes

Preparar la ropa

Programas particulares

Sistema de equilibrado de la carga

Precauciones y consejos, 39

Seguridad general

Eliminaciones

Apertura manual de la puerta

Mantenimiento y cuidados, 40

Interrumpir el agua y la corriente eléctrica

Limpiar la lavadora

Limpiar el contenedor de detergentes

Cuidar la puerta y el cesto

Limpiar la bomba

Controlar el tubo de alimentación de agua

Anomalías y soluciones, 41

Asistencia, 42

ES

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.
! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavadora.
2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

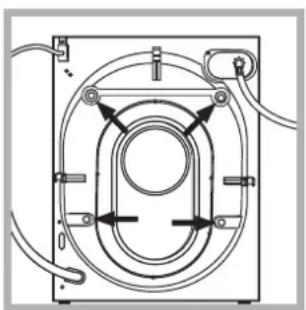

1. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

2. Cubra los orificios con los tapones de plástico suministrados con el aparato.

3. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse.

! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

1. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2°.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

1. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

2. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente).
! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado.
! No utilice nunca tubos ya usados.
! Utilice los suministrados con la máquina.

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm;

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);
• la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe.

! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.
! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible.
! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir compresiones.
! El cable de alimentación debe ser sustituido sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa 60^ .

Datos técnicos
Modelo	BWMD 742
Dimensiones	ancho 59,5 cm.altura 81,5 cm.profundidad 54,5 cm.
Capacidad	de 1 a 7 kg.
Conexiones eléctricas	ver la placa de características técnicas aplicada en la máquina
Conexiones hídricas	presión máxima 1 MPa (10 bar)presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 52 litros
Velocidad de centrifugado	máxima 1400 r.p.m.
Programas de control según las directivas 1061/2010 y 1015/2010	programa (60^) (1° vez que se presiona el botón);Algodón normal 60°C.programa (40^) (2° vez que se presiona el botón);Algodón normal 40°C.
	Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:- 2004/108/CE (Compatibilidad Electromagnética)- 2002/96/CE- 2006/95/CE (Baja Tensión)

Instrucciones para el instalador

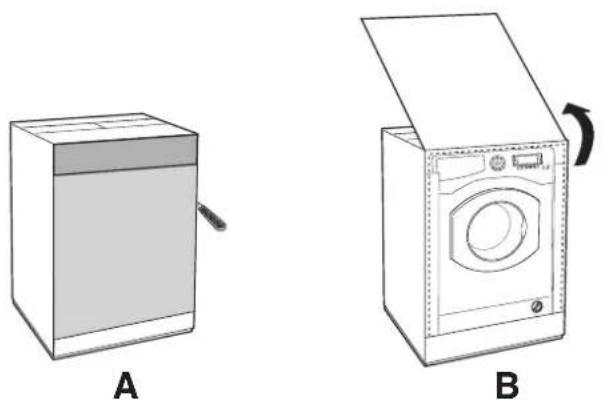

Aplicación del panel de madera en la puerta e introducción de la máquina en los muebles:

En el caso en que, después del montaje del panel de madera, sea necesario trasladar la máquina para su instalación final, aconsejamos dejarla en su embalaje original. Debido a ello, el embalaje ha sido realizado en modo tal que permita el montaje del panel de madera en la máquina sin desembalar completamente el producto (ver las figuras siguientes).

El panel de madera que cubre la parte delantera debe ser de un espesor mayor de 18 mm y puede ser embisagrado ya sea a la derecha o a la izquierda. Por motivos de practicidad en el uso de la máquina, se aconseja el mismo sentido de apertura de la portilla, o sea con las bisagras aplicadas a la izquierda.

Accesorios montaje puerta (Fig. 1-2-3-4-5).

• n° 6 tornillos de autoenroscado l = 13 mm "tipo A".
• n° 2 tornillos métricos de cabeza avellanada l = 25 mm "tipo B"; para la fijación, al mueble, del imán de atracción.
• n° 4 tornillos métricos l = 15 mm "tipo C"; para el montaje de los portabisagra en el mueble.
• n° 4 tornillos métricos l = 7 mm "tipo D"; para el montaje de las bisagras en los portabisagra.

Montaje de las piezas en la parte delantera de la máquina.

• Montar los soportes cremallera en la parte frontal posicionando el orificio indicado con una flecha en la fig. 1 hacia adentro de la cara interponiendo una riostra (fig. 4/B), empleando los tornillos tipo C.
• Montar el tope magneto de la parte opuesta arriba interponiendo dos riostras (fig. 4/B) utilizando los dos tornillos tipo B.

Uso de la guía para taladrar.

• Para marcar las posiciones de los orificios en la parte izquierda del panel, alinear el patrón de perforación en la parte superior e izquierda de dicho panel, tomando como referencia las líneas trazadas en los extremos.
• Para marcar las posiciones de los orificios en la parte derecha del panel, alinear el patrón de perforación en la parte superior y derecha de dicho panel.

- Con una fresa de las dimensiones adecuadas realizar los cuatro orificio que deberán alojar las dos bisagras, el taco de goma y el imán.

Montaje de las piezas en la puerta.

• Introducir las bisagras en los orificios correspondientes (la parte móvil de la bisagra debe encontrarse hacia el exterior del panel) y fijarlas con 4 tornillos de tipo A.
• Introducir el imán en el orificio ubicado arriba en la parte opuesta a las bisagras y fijarlo con dos tornillos de tipo B.
• Introducir el taco de goma en el orificio ubicado abajo. A partir de este momento, el panel está listo para ser montado en la máquina.

Montaje del panel en la máquina.

Introducir la punta de la bisagra, indicada por la flecha en la fig. 2 en el orificio del portabisagra, empujar el panel hacia la parte delantera de la máquina y fijar las dos bisagras con los dos tornillos de tipo D.

Fijación de la guía del zócalo.

Si la máquina ha sido instalada en un extremo de los muebles de la cocina, montar una o ambas guías del zócalo como se indica en la fig. 8, regulando su profundidad en función de la posición del zócalo y si es necesario fijarlo a las mismas (fig. 9). Para instalar la guía del zócalo realice las siguientes operaciones (fig. 8):

Fije la escuadra P con el tornillo R, introduzca la guía del zócalo Q en la ranura correspondiente y una vez ubicada en el punto deseado, fije la escuadra P con el tornillo R.

Colocación de la máquina en los muebles.

• Empujar la máquina en el espacio destinado a él alineándola con los otros muebles (fig. 6).
• Accionar las patitas de regulación para llevar la máquina a la altura deseada.
• Para regular la posición del panel de madera en sentido vertical y horizontal, accionar los tornillos C y D como se indica en la fig. 7.

Importante: cierre la parte inferior del frente con el zócalo apoyado en el piso.

Accesorios suministrados con la lavadora para regular la altura

Ubicados en la tapa de poliestireno (fig. 10) se encuentran: 2 travesaños (G); 1 listón (M)

dentro del cesto se encuentran:

4 patas adicionales (H),
4 tornillos (I),
4 tornillos (R),
4 tuercas (L),
2 guías para el zócalo (Q)

Fig. 10

Regulación de la altura de la lavadora.

Se puede regular la altura de la lavadora (de 815 mm a 835 mm) mediante las 4 patas.

Si se desea instalar a una altura superior a la indicada precedentemente, hasta 870 mm, es necesario utilizar los siguientes accesorios:

- los 2 travesaños (G); las 4 patas (H); los 4 tornillos (I); las 4 tuercas (L), actuando del siguiente modo (fig. 11): extraer las 4 patas originales, colocar un travesaño G en la parte delantera de la lavadora, fijarlo con los tornillos I (enroscándolos en los orificios donde estaban montadas las patas originales), luego introducir las nuevas patas H.

Repetir la misma operación en la parte posterior de la lavadora. A continuación, regulando las nuevas patas H, la lavadora se puede bajar o levantar de 835 mm a 870 mm.

Una vez alcanzada la altura deseada, bloquear las tuercas L al travesaño G. Para regular la lavadora a una altura comprendida entre 870 mm y 900 mm., es necesario montar el listón M regulando las patas H hasta la altura deseada.

Para instalar el listón, realice las siguientes operaciones: afloje los tres tornillos N ubicados en la parte delantera de la cubierta Top, introduzca el listón M como se indica en la fig. 12, luego aprete los tornillos N.

Fig. 11 Fig. 12

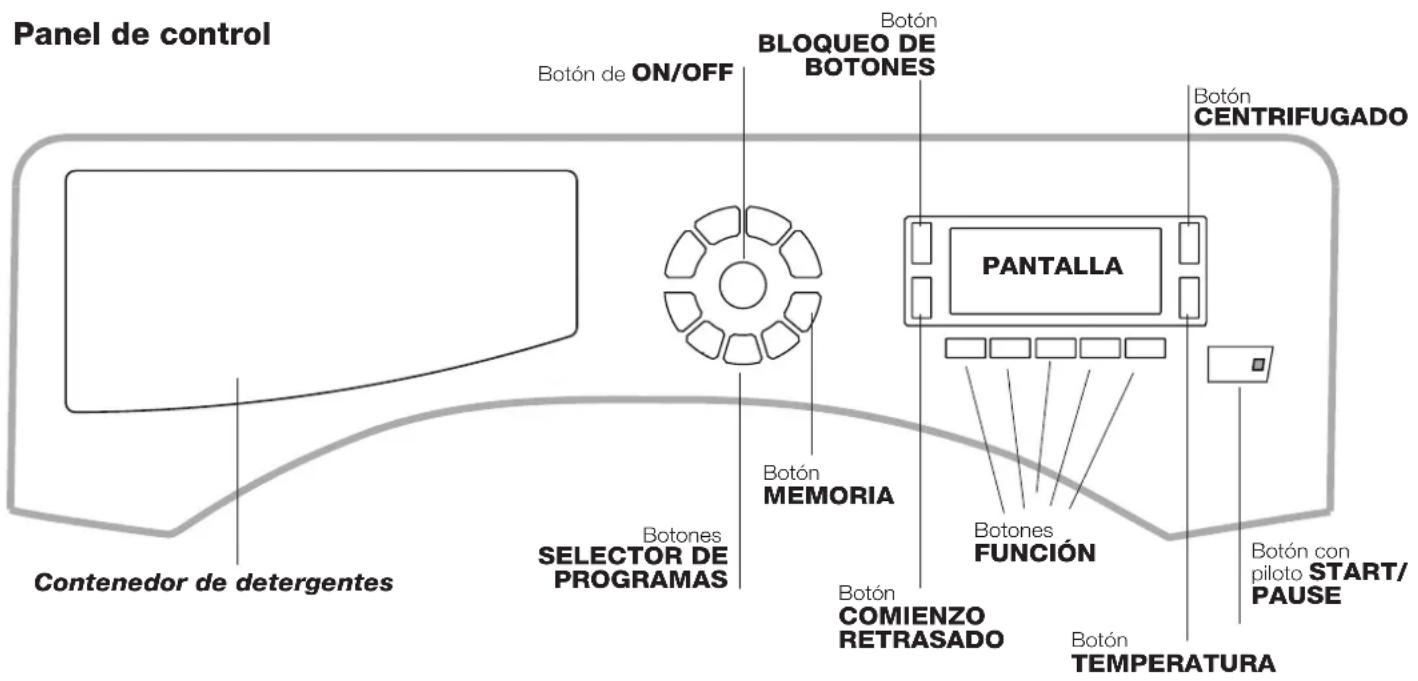

Descripción de la lavadora

ES

Contenedor de detergentes: para cargar detergentes y aditivos (ver "Detergentes y ropa").

Botón ON/OFF ◎ presione brevemente el botón para encender o apagar la máquina. El piloto START/PAUSE que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 2 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Botones SELECTOR DE PROGRAMAS: para seleccionar el programa deseado (ver "Tabla de programas").

Botón MEMORIA: mantenga presionado el botón para memorizar un ciclo y las personalizaciones deseadas. Para llamar un ciclo precedentemente memorizado, presione el botón MEMO.

Botones FUNCIÓN: presione el botón para seleccionar la función deseada. En la pantalla se iluminará el piloto correspondiente.

Botón CENTRIFUGADO 📋 presiónelo para disminuir o excluir totalmente el centrífugado - el valor se indica en la pantalla.

Botón TEMPERATURA ^③ presiónelo para disminuir la temperatura: el valor se indica en la pantalla.

Botón BLOQUEO DE BOTONES para activar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El símbolo encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente.

Botón COMIENZO RETRASADO 📋 presiónelo para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla.

Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo —o está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Modalidad de stand by

Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF y esperar que la máquina se active.

Consumo en off-mode: 0,5 W

Consumo en Left-on: 0,5 W

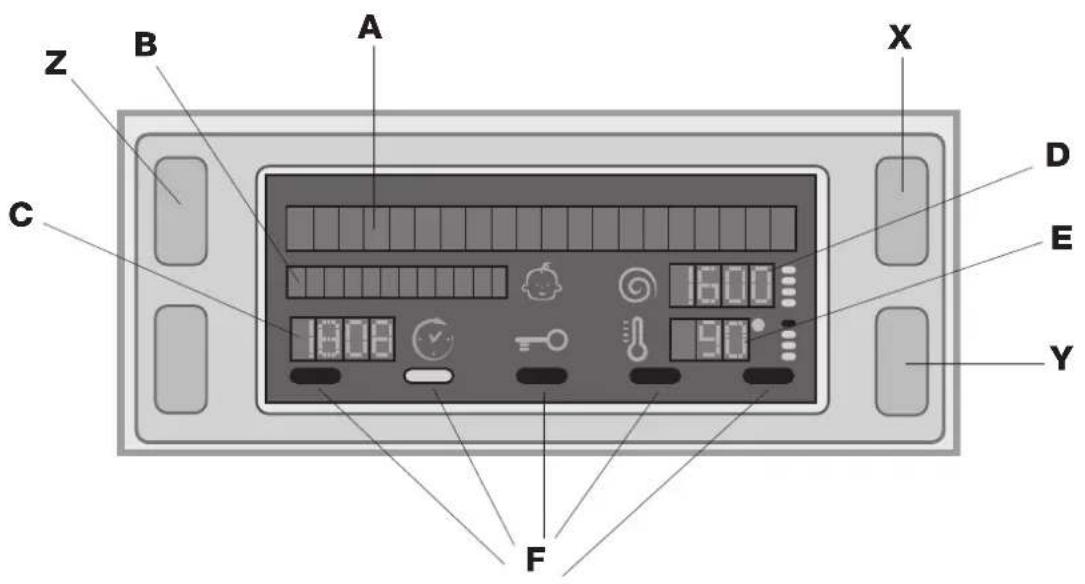

Pantalla

ES

La pantalla es útil para programar la máquina y brinda múltiple información.

En las dos series superiores A y B se visualizan el programa de lavado seleccionado, la fase de lavado en curso y todas las indicaciones correspondientes al estado de avance del programa.

En la serie C se visualiza el tiempo que falta para que finalice el ciclo de lavado en curso y, si se hubiera fijado un COMIENZO RETRASADO, el tiempo que falta para que comience el programa seleccionado.

En la serie D se visualiza el valor máximo de velocidad de centrifugado que la máquina puede desarrollar según el programa seleccionado; si el programa no prevé el centrifugado, la serie permanece apagada.

En la serie E se visualiza el valor máximo de temperatura que se puede fijar según el programa seleccionado; si el programa no prevé la selección de temperatura, la serie permanece apagada.

Las series F corresponden a las funciones y se encienden cuando la función seleccionada es compatible con el programa elegido.

Símbolo Puerta bloqueada

El símbolo encendido indica que la puerta está bloqueada para impedir aperturas accidentales. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta.

Nota: si la función COMIENZO RETRASADO está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón START/PAUSE.

! La primera vez que se enciende, se solicitará la elección del idioma y, para ello, la pantalla entrará automáticamente en el menú de selección de idioma.

Para elegir el idioma deseado, presione los botones X y Y, para confirmar la elección, presione el botón Z.

Si desea cambiar el idioma, apague la máquina, pulse simultáneamente los botones X, Y, Z hasta escuchar una señal sonora. Se visualizará de nuevo el menú de selección del idioma.

Cómo efectuar un ciclo de lavado

1. ENCENDER LA MÁQUINA. Presione el botón (en la pantalla aparecerá la palabra BIENVENIDO; el piloto START/PAUSE centelleará lentamente de color verde.
2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.
3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor y vierta el detergente en las cubetas correspondientes como se explica en "Detergentes y ropa".
4. CERRAR LA PUERTA.
5. ELEGIR EL PROGRAMA. Presione uno de los botones del SELECTOR DE PROGRAMAS para seleccionar el programa deseado; el nombre del programa aparecerá en la pantalla; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.
6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los botones correspondientes:

Modificar la temperatura y/o el centrifugado.

La máquina selecciona automáticamente la temperatura y el centrifugado máximos previstos para el programa seleccionado y, por lo tanto, no se pueden aumentar. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío "OFF". Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

! Excepción: cuando se selecciona el programa □ (60°C) (1° vez que se presiona el botón) la temperatura se puede aumentar hasta 90°.

√ Seleccionar un comienzo retrasado.

Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo

Para eliminar el comienzo retrasado, presione el botón hasta que aparezca el mensaje OFF.

Modificar las características del ciclo.

• Presione el botón para activar la función; el piloto correspondiente al botón se encenderá.
• Presione nuevamente el botón para desactivar la función; el piloto se apagará.

! Si la función seleccionada no es compatible con el programa elegido, el piloto centelleará y la función no se activará.

Si la función elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada

centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará.

! Las funciones pueden variar la carga recomendada y/o la duración del ciclo.

1. PONER EN MARCHA EL PROGRAMA. Presione el botón START/PAUSE. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA encendido). Durante el lavado, en la pantalla aparecerá el nombre de la fase en curso. Para cambiar un programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón START/PAUSE (el piloto START/PAUSE centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSE. Para abrir la puerta mientras un ciclo está en curso, presione el botón START/PAUSE; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

2. FIN DEL PROGRAMA. En la pantalla aparecerá el mensaje "FIN DEL CICLO", cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina.

! Si desea anular un ciclo que ya ha comenzado, presione más tiempo el botón El ciclo se interrumpirá y la máquina se apagará.

Programas y funciones

Tabla de programas

Programas	Descripción del Programa	Temp. max.(°C)	Velocidad máx.(r.p.m.)	Detergents				Carga máx. (Kg.)	Humedad residual %	Consumo de energia kWh	Agua total lt	Duración del ciclo
				Prelavado	Lavado	Suavi-zante	Blanque-ador
	Antimanchas	40°	1400	●	●	●	●	4	-	-	-	180'
	Algodón normal 60° (1) (1° vez que se presiona el botón): blancos y colores resistentes muy sucios.	60°(Max. 90°)	1400	●(3)	●	●	●	7	53	1,1	58	190'
	Algodón normal 40° (2) (2° vez que se presiona el botón): blancos y colores delicados poco sucios.	40°	1400	-	●	●	●	7	53	0,99	82	185'
	Algodón normal 20° (3° vez que se presiona el botón): blancos y colores delicados poco sucios.	20°	1400	-	●	●	●	7	-	-	-	170'
	Sintético Resistente (1° vez que se presiona el botón): colores resistentes muy sucios.	60°	800	●	●	●	●	3	44	0,93	47	110'
	Sintético Resistente (4) (1° vez que se presiona el botón): colores resistentes poco sucios.	40°	800	●	●	●	●	3	44	0,57	46	95'
	Sintético Delicado (2° vez que se presiona el botón): colores resistentes poco sucios.	40°	800	●	●	●	●	3	-	-	-	70'
	Lavado Rápido 60' (1° vez que se presiona el botón): para refrescar rápidamente prendas sucias (no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).	60°	1400	-	●	●	-	3,5	53	0,81	40	60'
	Lavado Rápido 30' (2° vez que se presiona el botón): para refrescar rápidamente prendas poco sucias (no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).	30°	800	-	●	●	-	3	71	0,15	35	30'
M	Memoria: permite memorizar cualquier tipo de lavado.
	Antialérgico	60°	1400	-	●	●	-	4	-	-	-	195'
	Woolmark Platinum (Lana): para lana, cachemira, etc.	40°	800	-	●	●	-	1,5	-	-	-	70'
	Delicados	30°	0	-	●	●	-	1	-	-	-	80'
	Centrifugado (1° vez que se presiona el botón)	-	1400	-	-	-	-	7	-	-	-	16'
	Aclarado (2° vez que se presiona el botón)	-	1400	-	-	●	●	7	-	-	-	36'
	Descarga (3° vez que se presiona el botón)	-	0	-	-	-	-	7	-	-	-	2'

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

1) Programa de control según la directiva 1061/2018 eleccione el programa a 60°C (1° vez que se presiona el botón).

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60°C. La temperatura efectiva de lavado puede diferir de la indicada.

2) Programa de control según la directiva 1061/20 ^8 leccione el programa a 40°C (2° vez que se presiona el botón).

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40°C. La temperatura efectiva de lavado puede diferir de la indicada.

3) A la temperatura de 60°C no se puede activar la función "Prelavado".

Para todos los Test Institutes:

2) Programa algodón largo: seleccione el programaa a 40°C (2° vez que se presiona el botón).

4) Programa sintético largo: seleccione el programa a 60°C (1° vez que se presiona el botón); temperatura de 40°C (pulse el botón TEMPERATURA).

Funciones de lavado

Super Wash

Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y a la mayor duración del programa, esta opción garantiza un lavado con óptimos resultados, es útil para eliminar las manchas más resistentes. Puede emplearse con o sin lejía. Si se desea efectuar también el blanqueado introducir la cubeta adicional 4 en dotación, en la cubeta 1. Al dosificar el blanqueador, no supere el

nivel "max" indicado en el perno central (ver la figura). Para realizar sólo el blanqueo, sin realizar un lavado completo, verter el blanqueador en la cubeta adicional 4, seleccionar el programa "Aclarado" y activar la opción "Super Wash".

El uso de la cubeta adicional 4 excluye el prelavado.

! No se puede activar con los programas 📂, 👉, 🌐 "Centrifugado", "Descarga".

Aclarado Extra

Al elegir esta opción aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles.
! No se puede activar con los programas "Lavado Rápido 30",
Centrifugado", "Descarga".

Fácil Planchado

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el indicador de función FÁCIL PLANCHADO y el de ON/OFF centellearán (naranja) y el mensaje "FIN DEL CICLO" aparecerá en la pantalla. Para finalizar el ciclo se deberá presionar el botón START/PAUSE o el botón FÁCIL PLANCHADO. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón START/PAUSE o el botón FÁCIL PLANCHADO.

! No se puede activar con los programas, "Lavado Rápido 30",

Prelavado

Seleccionando esta función, se realiza el prelavado, muy útil para eliminar manchas difíciles.

Nota: agregue el detergente en el compartimento correspondiente.

! No se puede activar con los programas 📣, ⚙️, 🌐, 🍒, 🍺 (60°), □ (40°). 📞.

Eco Wash

La función Eco Wash contribuye al ahorro energético porque no calienta el agua utilizada para lavar la ropa, esto constituye una ventaja tanto para el ambiente como para la factura de electricidad. La mayor potencia y el consumo optimizado del agua, garantizan óptimos resultados para la misma duración promedio de un ciclo estándar. Para obtener los mejores resultados de lavado, se aconseja el uso de un detergente líquido.

! No se puede activar con los programas, 📁, 🍴, 🍿, 🍺, 🍻, 🍼

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

! Utilice detergentes en polvo para prendas de algodón blancas, para el prelavado y para lavados con una temperatura mayor que 60°C.
! Respete las indicaciones que se encuentran en el envase de detergente.
! No use detergentes para el lavado a mano porque producen demasiada espuma.

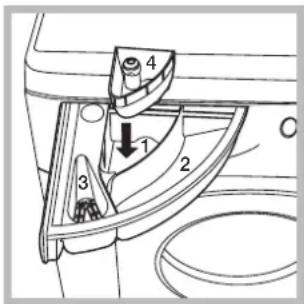

Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

cubeta 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Preparar la ropa

• Subdivida la ropa según:
• el tipo de tejido / el símbolo en la etiqueta.
• los colores: separe las prendas de color y las blancas.
• Vacíe los bolsillos y controle los botones.
• No supere los valores indicados, referidos al peso de la ropa seca:

Tejidos resistentes: max 7 kg.

Tejidos sintéticos: max 3 kg.

Lana: max 1,5 kg.

Seda: max 1 kg.

¿Cuánto pesa la ropa?

1 sábana 400/500 g
1 funda 150/200 g
1 mantel 400/500 g
1 albornoz 900/1200 g
1 toalla 150/250 g

Programas particulares

Antimancha: el programa es adecuado para el lavado de prendas muy sucias, con colores resistentes. El programa garantiza una clase de lavado superior a la clase estándar (clase A). No ejecute el programa mezclando prendas de distintos colores. Se aconseja el uso de detergente en polvo. Si las manchas son difíciles de eliminar, realice un pretratamiento con aditivos específicos.

Algodón normal 20°: ideal para cargas de prendas de algodón sucias. Los buenos rendimientos aún en frío, comparables con los de un lavado a 40°, están garantizados por una acción mecánica que trabaja con variación de velocidad con picos repetidos y cercanos.

Antialérgico: utilice el programa para la eliminación de los principales alérgenos como polen, ácaros, pelos de gato y de perro.

Lana: el ciclo de lavado "Lana" de esta lavadora Hotpoint-Ariston ha sido probado y aprobado por la Woolmark Company para el lavado de prendas de lana clasificadas como "lavables a mano", siempre que el lavado se realice respetando las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante del electrodoméstico. Hotpoint-Ariston es la primera marca de lavadoras que ha obtenido de la Woolmark Company la certificación Woolmark Apparel Care - Platinum por sus prestaciones de lavado y por el consumo de agua y energía. (M1126)

Delicados: utilice el programa para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas.

Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas.

Para obtener mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas.

Para el lavado de las prendas de Seda y Cortinas, seleccione el ciclo y active la función (en este caso también será posible activar la función "Aclarado Extra"); a máquina terminará el ciclo dejando la ropa en remojo y el piloto centelleará. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón START/PAUSE o el botón

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Precauciones y consejos

! La lavadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• El aparato no debe ser empleado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas y con experiencias y conocimientos insuficientes, a menos que dicho uso no se realice bajo la supervisión o las instrucciones de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurarse que no jueguen con el aparato.
• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.
• No desenchufe la máquina tirando el cable, sino tomando el enchufe.
• No abra el contenedor de detergentes mientras la máquina está en funcionamiento.
• No toque el agua de descarga porque puede alcanzar temperaturas elevadas.
• En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.
• Durante el lavado, la puerta tiende a calentarse.
• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa controle que el cesto esté vacío.

Eliminaciones

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Apertura manual de la puerta

Si desea sacar la ropa de la lavasecadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.
2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogién-dola en un balde.
3. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.

Mantenimiento y cuidados

ES

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lável debajo del agua corriente, esta limpieza se debe realizar frecuente-mente.

Cuidar la puerta y el cesto

- Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

1. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

2. limpie con cuidado el interior;

3. vuelva a enroscar la tapa.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

! No utilice nunca tubos ya usados.

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia"), controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:	Posibles causas / Solución:
La lavadora no se enciende.	El enchufe no está introducido en la toma de corriente, o no hace contacto.En la casa no hay corriente.
El ciclo de lavado no comienza.	La puerta no está correctamente cerrada.El botón ON/OFF no ha sido presionado.El botón START/PAUSE no ha sido presionado.El grifo de agua no está abierto.Se fijó un retraso de la hora de puesta en marcha.
La lavadora no carga agua (En la pantalla aparecerá el mensaje “Sin agua, revisar suministro”).	El tubo de alimentación de agua no está conectado al grifo.El tubo está plegado.El grifo de agua no está abierto.En la casa no hay agua.No hay suficiente presión.El botón START/PAUSE no ha sido presionado.
La lavadora carga y descarga agua continuamente.	El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver “Instalación”).El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).La descarga de pared no posee un respiradero.Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.
La lavadora no descarga o no cen-trifuga.	El programa no prevé la descarga: con algunos programas es necesario poner-la en marcha manualmente (“Programas y funciones”).Se puede utilizar la función FÁCIL PLANCHADO: para completar el programa, pulse el botón START/PAUSE (“Programas y funciones”).El tubo de descarga está plegado (ver “Instalación”).El conducto de descarga está obstruido.
La lavadora vibra mucho durante la centrifugación.	El cesto, en el momento de la instalación, no fue desbloqueado correctamen-te (ver “Instalación”).La máquina no está instalada en un lugar plano (ver “Instalación”).Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Insta-lación”).
La lavadora pierde agua.	El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimiento y cuidados”).El tubo de descarga no está bien fijado (ver “Instalación”).
La máquina está bloqueada, la pan-talla centellea e indica un código de anomalía (por ej.: F-01, F-.).	Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.Si la anomalía persiste, llame al Servicio de Asistencia Técnica.
Se forma demasiada espuma.	El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).La dosificación fue excesiva.

ES

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver "Anomalías y soluciones");
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía:
• el modelo de la máquina (Mod.);
• el número de serie (S/N).

Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Русский

Содержание

Установка 44-45-46-47
