AQD970F 69 - Lavadora HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora de carga frontal independiente
Marca	Hotpoint
Modelo	AQD970F 69
Capacidad	9 kg
Velocidad de centrifugado	1400 rpm
Clase energética	A+++
Dimensiones (Al x An x Pr)	85 cm x 60 cm x 60 cm
Peso	70 kg
Nivel de ruido (Lavado/Centrifugado)	75 dB / 82 dB
Consumo de agua	50 L por ciclo
Consumo anual de energía	150 kWh
Número de programas	15
Programas principales	Algodón, Sintéticos, Delicados, Lana, Rápido 30', Eco, Aclarado y centrifugado, Solo centrifugado, Limpieza del tambor
Pantalla	LED digital con estado del programa
Inicio diferido	Hasta 24 horas
Bloqueo infantil	Sí
Características de seguridad	Protección contra desbordamiento, Detección de carga desequilibrada, Protección contra sobrecalentamiento
Mantenimiento	Limpiar el filtro mensualmente, descalcificar cada 30 ciclos, limpiar el cajón del detergente regularmente
Disponibilidad de piezas de repuesto	Mínimo 10 años después de la compra (regulación UE)
Tipo de instalación	Independiente, patas ajustables, incluye manguera de entrada de agua y manguera de desagüe

Preguntas frecuentes - AQD970F 69 HOTPOINT

¿Cómo instalo la lavadora?

Coloque la máquina sobre una superficie sólida y nivelada. Use las patas ajustables para asegurarse de que esté estable (nivelación). Conecte la manguera de entrada de agua a un grifo de agua fría (rosca de 3/4 de pulgada). Inserte la manguera de desagüe en un tubo vertical o sifón de fregadero con una altura mínima de 60 cm. Enchufe el cable de alimentación a una toma con conexión a tierra. Ejecute un ciclo corto sin ropa para comprobar si hay fugas.

¿Cómo limpio el filtro?

Abra la puerta de acceso al filtro en la parte frontal inferior de la máquina. Coloque un recipiente debajo para recoger el agua. Gire la perilla del filtro en sentido contrario a las agujas del reloj y retírelo. Limpie cualquier residuo o pelusa con agua corriente. Vuelva a insertar el filtro y gírelo en el sentido de las agujas del reloj hasta que esté apretado. Cierre la puerta. Realice esta operación mensualmente para evitar problemas de drenaje.

¿Qué significan los códigos de error?

Códigos de error comunes: F01 (fallo del motor), F02 (problema de drenaje), F05 (fallo del calentador), F08 (fallo del bloqueo de la puerta). Consulte el manual para obtener una lista completa. Si aparece un error, intente reiniciar la máquina desconectándola durante 1 minuto. Si persiste, póngase en contacto con el servicio técnico de Hotpoint.

¿Cómo uso el bloqueo infantil?

Mantenga presionado el botón Bloqueo infantil (a menudo etiquetado con un icono de candado) durante 3 segundos hasta que se encienda el indicador. Para desbloquear, repita la misma acción. Cuando el bloqueo infantil está activo, todos los botones excepto el de encendido están desactivados para evitar cambios no deseados durante un ciclo.

¿Cómo realizo un lavado de mantenimiento?

Ejecute un programa de Limpieza del tambor (si está disponible) o seleccione un ciclo de algodón a 90 °C con el tambor vacío. Agregue un agente descalcificador o limpiador para lavadoras al cajón del detergente. Esto debe hacerse cada 30 ciclos para eliminar la cal y los residuos de detergente.

¿Por qué no drena la máquina?

Compruebe si la manguera de desagüe está doblada u obstruida. Limpie el filtro como se describió anteriormente. Asegúrese de que el tubo vertical no esté bloqueado y que el extremo de la manguera de desagüe no esté sumergido demasiado profundamente. Si el problema persiste, la bomba puede estar defectuosa; póngase en contacto con un técnico.

¿Cómo puedo reducir el ruido durante el centrifugado?

Asegúrese de que la máquina esté nivelada ajustando las patas. Evite sobrecargarla o subcargarla; una carga equilibrada reduce las vibraciones. Lave los artículos pesados (por ejemplo, toallas) por separado de los ligeros. Compruebe que los pernos de transporte se hayan retirado durante la instalación.

¿Qué tipo de detergente debo usar?

Use detergentes de alta eficiencia (HE) diseñados para lavadoras de carga frontal. Evite la espuma excesiva, ya que puede provocar un aclarado deficiente y desbordamiento. Para lana o prendas delicadas, use detergentes líquidos especiales. Siga las instrucciones de dosificación en el envase del detergente.

¿Cómo solucionar un error de bloqueo de la puerta?

Si la puerta no se bloquea o desbloquea, asegúrese de que la puerta esté completamente cerrada y que no haya ropa atascada. Intente un ciclo de apagado: desconecte durante 2 minutos y vuelva a encender. Si el error persiste, el mecanismo de bloqueo de la puerta puede estar defectuoso. Póngase en contacto con el servicio técnico de Hotpoint para obtener un reemplazo.

¿Cómo me pongo en contacto con el soporte de Hotpoint?

Visite el sitio web de Hotpoint para su región o llame al número de servicio al cliente que aparece en el manual. Tenga a mano su modelo (AQD970F 69) y número de serie. Para piezas de repuesto, los distribuidores autorizados o plataformas en línea pueden proporcionar piezas originales.

MANUAL DE USUARIO AQD970F 69 HOTPOINT

! Este símbolo te recuerda que debes leer este manual de instrucciones.

ES

ES

Español

Sumario

Instalación, 26-27

Desembalaje y nivelación

Conexiones hidráulicas y eléctricas

Datos técnicos

Descripción de la máquina, 28-29

Panel de control

Cómo efectuar un ciclo de lavado o de secado o de secado, 30

AQUALTIS

AQD970F 69

Programas y opciones, 31

Tabla de Programas

Opciones de lavado

Detergentes y ropa, 32

Detergente

Preparar la ropa

Consejos sobre el lavado

Sistema de equilibrado de la carga

Precauciones y consejos, 33

Seguridad general

Eliminación

Apertura manual de la puerta

Mantenimiento y cuidados, 34

Interrumpir el agua y la corriente eléctrica

Limpiar la máquina

Limpiar el contenedor de detergentes

Cuidar el cesto

Limpiar la bomba

Controlar el tubo de alimentación de agua

Anomalías y soluciones, 35

Asistencia, 36

! Es importante conservar este manual para poder consultarlo en cualquier momento. En el caso de venta, cesión o traslado, controle que permanezca junto con la lavasecadora.
! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.
! En el sobre que contiene este manual encontrará, además de la garantía, piezas que servirán para la instalación.

Desembalaje y nivelación

Desembalaje

1. Una vez desembalada la lavasecadora, controle que no haya sufrido daños durante el traslado.
   Si estuviera dañada no la conecte y llame al revendedor.

1. Quite los 4 tornillos de protección para el transporte y el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

2. Cierre los orificios con los tapones de plástico contenidos en el sobre.

3. Conserve todas las piezas porque si la lavasecadora tuviera que ser trasladada nuevamente, se deberían volver a colocar para evitar daños internos.
   ! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavasecadora sobre un piso plano y rígido, sin apoyarla en las paredes ni en los muebles.

1. Compense las irregularidades desenroscando o enroscando las patas hasta que la máquina quede en posición horizontal (no debe estar inclinada más de 2 grados).

! Una cuidadosa nivelación brinda estabilidad y evita vibraciones y ruidos, sobre todo durante el centrifugado.

! Cuando se instala sobre moquetas o alfombras, regule las patas para que, debajo de la lavasecadora, quede un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

! Antes de conectar el tubo de alimentación a la red hídrica, haga correr agua hasta que sea límpida.

1. Conecte el tubo de alimentación a la máquina enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

1. Conecte el tubo de alimentación enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura).

2. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente).
! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado.
! No utilice nunca tubos de carga usados o viejos, utilice siempre los suministrados con la máquina.

Conexión del tubo de descarga

Conecte el tubo de descarga a una tubería de descarga o a una descarga de pared ubicadas a una distancia del piso comprendida entre 65 y 100 cm., evitando siempre plegarlo.

Una alternativa es apoyar el tubo de descarga en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura).

El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);
• la toma sea compatible con el enchufe de la máquina. Si no es así, sustituya la toma o el enchufe.

! La máquina no debe ser instalada al aire libre, ni siquiera si el lugar está protegido, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.
! Una vez instalada la máquina, la toma de corriente debe ser fácilmente accesible.
! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir compresiones.
! El cable de alimentación y el enchufe deben ser sustituidos sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Datos técnicos
Modelo	AQD970F 69
Dimensiones	ancho 59.5 cmaltura 85 cmprofundidad 64,5 cm
Capacidad	de 1 a 9 kg para el lavado de 1 a 7 kg para el secado
Conexiones eléctricas	ver la placa de características técnicas aplicada en la máquina
Conexiones hídricas	presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 71 litros
Velocidad de centrifugado	máxima 1600 r.p.m.
Programas de prueba según la directiva EN 50229	lavado: programa [IMAGE], temperatura 60°C; efectuado con 9 kg. de carga.secado: el secado de la carga menor debe realizarse seleccionando el nivel de secado “EXTRA”, la carga de ropa se debe componer de 2 sábanas, 1 funda y 1 toalla;el secado de la carga que queda debe realizarse seleccionando el nivel de secado “EXTRA”.
	Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:- 2004/108/CE (Compatibilidad Electromagnética)- 2002/96/CE- 2006/95/CE (Baja Tensión)

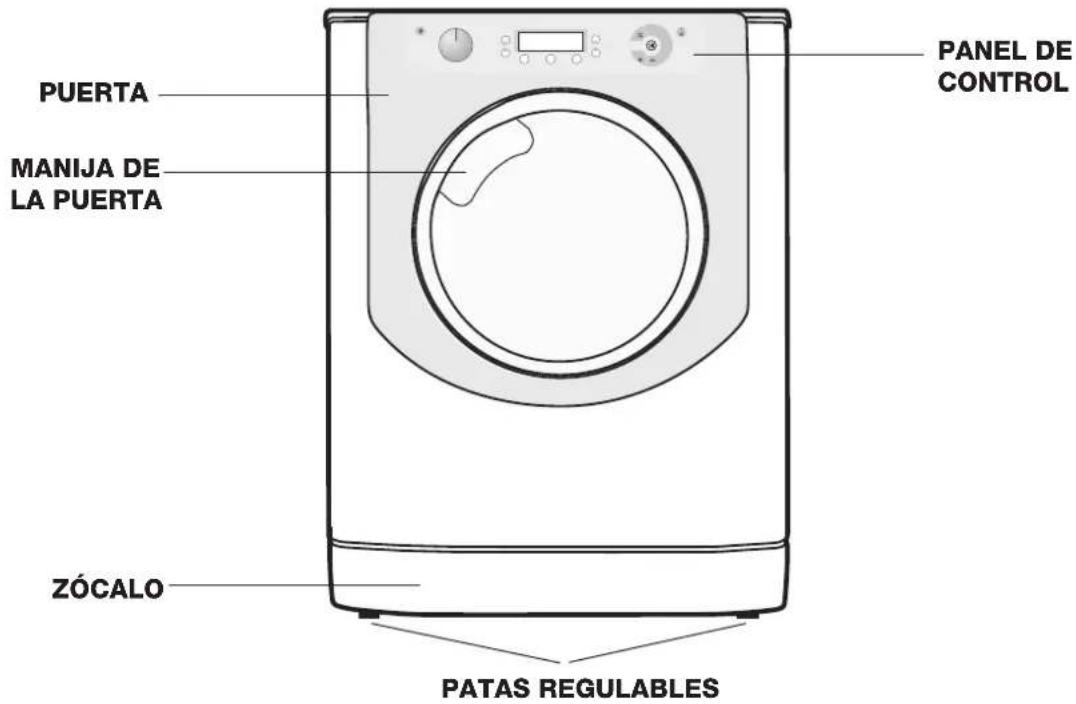

Descripción de la máquina

ES

PUERTA

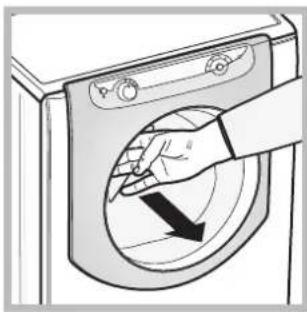

Para abrir la puerta utilice siempre la manija correspondiente (ver la figura).

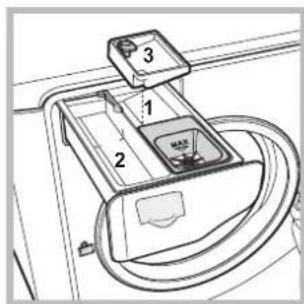

CONTENEDOR DE DETERGENTE

El contenedor de detergentes se encuentra en el interior de la máquina y se accede a él abriendo la puerta. Para la dosificación de detergente, ver el capítulo "Detergentes y ropa".

1. cubeta para el prelavado: utilice detergente en polvo.
   ! Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 3.
2. cubeta para el lavado: Si se utiliza detergente líquido, se aconseja colocar el tabique divisorio A suministrado con la máquina, para una correcta

dosificación. Cuando utilice detergente en polvo, vuelva a colocar el tabique divisorio en la cavidad B.

1. cubeta adicional: Blanqueador

! El uso de la cubeta adicional 3 excluye el prelavado.

cubeta para aditivos: para suavizante o aditivos líquidos. Se recomienda no superar nunca el nivel máximo indicado por la rejilla y diluir los suavizantes concentrados.

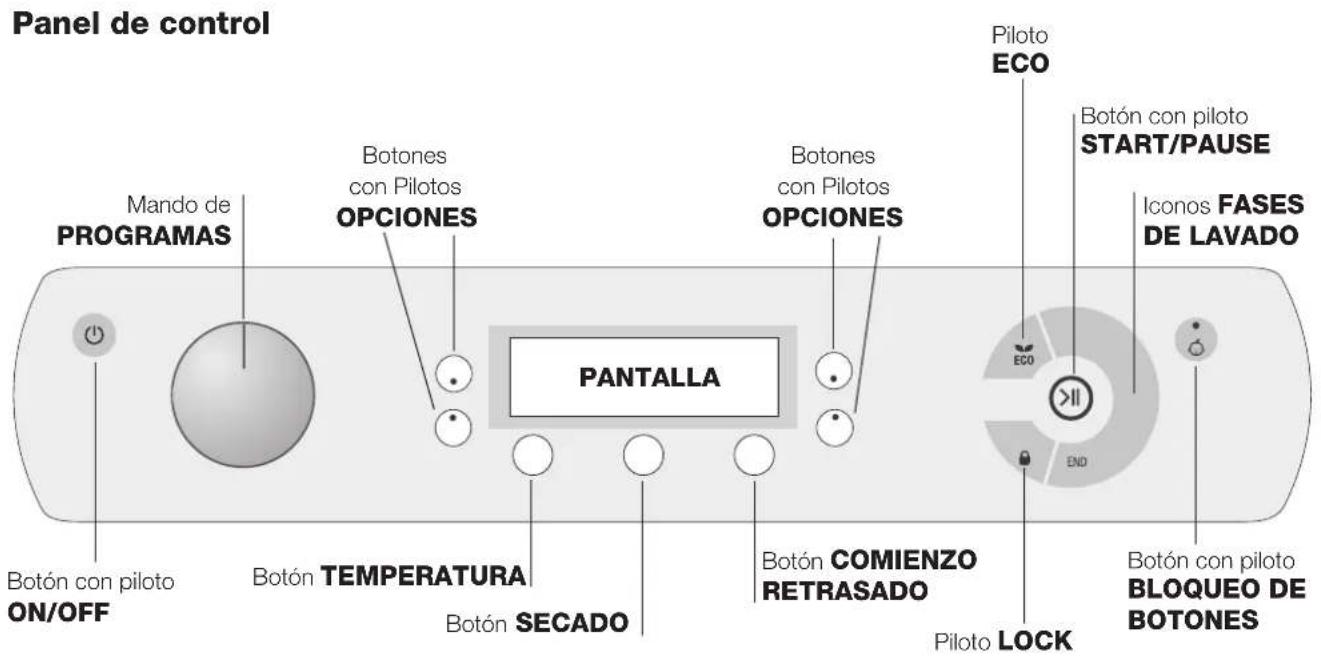

Modalidad de stand by

Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF esperar que la máquina se active.

ES

Botón con piloto ON/OFF: presione brevemente el botón para encender o apagar la máquina. El piloto verde indica que la máquina está encendida. Para apagar la lavasecadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Mando de PROGRAMAS: se puede girar en ambas direcciones. Para elegir el programa más apropiado, consulte la "Tabla de programas".

Durante el lavado, el mando no se mueve.

Botón TEMPERATURA: presiónelo para modificar o excluir la temperatura; el valor elegido está indicado en la pantalla que se encuentra encima (ver "Cómo efectuar un ciclo de lavado o de secado o de secado").

Botón SECADO: presionar para reducir o excluir el secado; el nivel o el tiempo de secado seleccionado se indica en el visor (ver "Cómo efectuar un ciclo de lavado o de secado o de secado").

Botón COMIENZO RETRASADO: presiónelo para fijar el comienzo retrasado del programa elegido; el valor del retraso elegido está indicado en la pantalla que se encuentra encima (ver "Cómo efectuar un ciclo de lavado o de secado").

Botones con Pilotos OPCIONES: presiónelos para seleccionar las opciones disponibles. El piloto correspondiente a la opción seleccionada permanecerá encendido (ver "Cómo efectuar un ciclo de lavado o de secado").

Iconos FASES DE LAVADO: se iluminan para indicar el avance del ciclo (Lavado 🎨 - Aclarado 🎨 - Centrifugado/Desagüe 🎨 - Secado 🎨 El mensaje 🎨 NOMina cuando ha finalizado el ciclo.

Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el piloto "LOCK" está apagado, se podrá abrir la puerta.

Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Piloto LOCK: indica que la puerta está bloqueada. Para abrir la puerta es necesario poner el ciclo en pausa (ver "Cómo efectuar un ciclo de lavado o de secado").

Botón con piloto BLOQUEO DE BOTONES: para activar o desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El piloto encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños.

Piloto ECO: el ícono ECO encenderá cuando, modificando los parámetros de lavado, se obtenga un ahorro de energía del 10% como mínimo. Además, antes que la máquina entre en la modalidad "Stand by", el ícono se encenderá unos pocos segundos; con la máquina apagada la recuperación energética estimada será de aprox. el 80%.

Cómo efectuar un ciclo de lavado o de secado

ES

NOTA: la primera vez que se utiliza la lavasecadora, realice un ciclo de lavado sin ropa pero con detergente, seleccionando el programa algodón 90° sin prelavado.

1. ENCENDER LA MÁQUINA. Presione el botón. Todos los pilotos se encenderán durante 1 segundo y luego permanecerá encendido en forma fija el piloto del botón, el piloto START/PAUSE centelleará lentamente.
2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.
3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor y vierta el detergente en las cubetas correspondientes como se explica en "Descripción de la máquina".
4. CERRAR LA PUERTA.
5. ELEGIR EL PROGRAMA. Gire el MANDO DE PROGRAMAS hacia la derecha o hacia la izquierda hasta seleccionar el programa deseado; se asociarán al mismo, una temperatura y una velocidad de centrifugado que luego se pueden modificar.
6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los botones correspondientes del panel de control:

Modifique la temperatura.

La máquina muestra automáticamente la temperatura máxima previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón de disminuye progresivamente la temperatura hasta llegar al lavado en frío (n) Si se presiona una vez más el botone, se volverá a los valores máximos previstos.

! Excepción: cuando se selecciona el programa la temperatura se puede aumentar hasta 90°.

Programar el secado

Con la primera presión del botón ※ máquina selecciona automáticamente el nivel de secado máximo compatible con el programa seleccionado. Las siguientes presiones disminuyen el nivel y el tiempo de secado hasta llegar a la exclusión (m) si se presiona una vez más el botone, se volverá a los valores máximos previstos.

Es posible programar el secado:

A - En base al tiempo: de 20 a 180 minutos.

B - En función del nivel de secado deseado

Planchar "L1": especial para prendas que después deben plancharse. El nivel de humedad residual atenúa las arrugas y facilita su eliminación.

Colgar "L2": ideal para aquellas prendas que no requieren el secado completo.

Doblar "L3": se adapta para la ropa que se coloca en el armario sin necesidad de planchar.

Extra "L4": especial para las prendas que necesitan un secado completo como toallas o albornoces.

Si excepcionalmente la carga de ropa para lavar y secar es superior al máximo previsto, realice el lavado, y una vez finalizado el programa, divida la carga y coloque una parte en el cesto. A partir de ese momento, siga las instrucciones para efectuar "Sólo el secado". Repita las

mismas operaciones para la carga restante. Al finalizar el secado continúa siempre un período de enfriamiento.

Sólo el secado

Seleccionar con el mando de programas el secado adecuado (♀) al tipo de tejido. Se puede programar también el nivel o el tiempo de secado deseado utilizando el botón SECADO

Seleccionar el comienzo retrasado.

Presione el botón correspondiente hasta alcanzar el valor del retraso deseado. Durante la selección se visualiza el tiempo de retraso junto con el símbolo ☑ que centellea. Después de haber seleccionado el comienzo retrasado, la pantalla visualizará el símbolo ☑ fijo y la duración del ciclo. Presionando el botón una vez, se visualiza el retraso seleccionado.

Para anular el comienzo retrasado, presione el botón hasta que en la pantalla aparezca la palabra OFF; el símbolo se apagará.

! Una vez presionado el botón START/PAUSE el valor del retraso se podrá modificar sólo disminuyéndolo.

Modificar las características del ciclo.

Presione los botones OPCIONES para personalizar el lavado según sus exigencias.

- Presione el botón para activar la opción; se encenderá el piloto correspondiente. - Presione nuevamente el botón para desactivar la opción; el piloto se apagará.

! Si la opción seleccionada no es compatible con el programa elegido, la incompatibilidad se indicará con el centelleo del piloto y una señal sonora (3 sonidos) y la opción no se activará.

! Si la opción elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera opción seleccionada centelleará y quedará activada sólo la segunda, el piloto del botón permanecerá fijo.

1. PONER EN MARCHA EL PROGRAMA. Presione el botón START/PAUSE. El piloto correspondiente quedará fijo y la puerta se bloqueará (piloto LOCK encendido). Los iconos correspondientes a las fases de lavado se iluminarán durante el ciclo para indicar la fase en curso. Para cambiar un programa mientras un ciclo se está ejecutando, ponga la lavasecadora en pausa presionando el botón START/PAUSE; luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSE.

Para abrir la puerta mientras un ciclo se está ejecutando, presione el botón START/PAUSE; si el piloto LOCK está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

1. FIN DEL PROGRAMA. Se indica con la palabra END encendida. La puerta se podrá abrir inmediatamente. Si el piloto START/PAUSE centellea, presione el botón para terminar el ciclo. Abra la puerta, descargue la ropa y apague la máquina.

! Si desea anular un ciclo que ya ha comenzado, mantenga presionado el botón hasta que el ciclo se interrumpa y la máquina se apague.

Programas y opciones

Tabla de programas

Icono	Descripción del Programa	Temp. max. (°C)	Veloci-dad max. (r.p.m.)	Secado	Detergentes				Carga max. (Kg)	Duración del ciclo
					Prela-vado	Lava-do	Blanque-ador	Suavi-zante
	Algodón De color (2): blancos y colores delicados poco sucios.	40°	1600	●	-	●	●	●	9	(1) Se puede controlar la duración de los programas de lavado en la pantalla.
	Sintético Resistentes	60°	800	●	-	●	●	●	5
	Sintético Resistentes (4)	40°	800	●	-	●	●	●	5
	Blanco	60°	1600	-	-	●	-	●	6
	De color (3)	40°	1600	●	-	●	●	●	6
	Oscuro	30°	800	-	-	●	-	●	6
	Lana Platinum Care: para lana, cachemira, etc.	40°	800	●	-	●	-	●	2,5
	Ultradelicado	30°	0	-	-	●	-	●	1
	Antialérgico	60°	1600	●	-	●	-	●	6
	Aclarado	-	1600	●	-	-	●	●	9
	Centrifugado y Desagüe	-	1600	●	-	-	-	-	9
	Lava y Seca	30°	1600	●	-	●	-	●	1
	Secado Algodón	-	-	●	-	-	-	-	7
	Secado Lana	-	-	●	-	-	-	-	2,5
	Secado Sintético	-	-	●	-	-	-	-	5
	Algodón con prelavado (Aggiungere il detersivo nell'apposito scomparto).	90°	1600	●	●	●	-	●	9
	Algodón Blanco (1): blancos y colores resistentes muy sucios.	60° (Max. 90°C)	1600	●	-	●	●	●	9

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.
(*) Nota: después de aproximadamente 10 minutos del START, en base a la carga efectuada, la máquina recalculará y visualizará el tiempo que falta para la finalización del programa.
Para todos los Test Institutes:
1) Programa de control según la norma EN 50229: seleccione el programa con una temperatura 60°C.
2) Programa algodón largo: seleccione el programa con una temperatura de 40°C.
3) Programa algodón corto: seleccione el programa 📋 con una temperatura de 40°C.
4) Programa sintético largo: seleccione el programa con una temperatura de 40°C

Opciones de lavado

Aclarado Extra

Al elegir esta opción aumentará la eficacia del aclarado y se asegurará la máxima eliminación de los residuos de detergente. Es útil para pieles particularmente sensibles a los detergentes. Se aconseja el uso de esta opción cuando la lavasecadora funciona a plena carga o utilizando elevadas dosis de detergente.

! No se puede activar con los programas 📁, 🌐, 🌒, 🌙,

Plancha fácil

Cuando se selecciona esta opción, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavasecadora realizará giros lentos del cesto; los pilotos "Plancha fácil" y START/PAUSE centellearán. Para terminar el ciclo, presione el botón START/PAUSE o el botón "Plancha fácil".

! No se puede activar con los programas 🍼, 🎩, 🌐, 🌒, 📞,

Note: Si desea realizar también el secado, este botón funciona sólo conjuntamente con el nivel "Planchar".

Super Lavado

Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y a la mayor duración del programa, esta

opción garantiza un lavado con óptimos resultados, es útil para eliminar las manchas más resistentes.

Puede emplearse con o sin lejía. Si se desea efectuar también el blanqueado introducir la cubeta adicional 3 en dotación, en la cubeta

1. Al dosificar el blanqueador, no supere el nivel "max" indicado en el perno central

(ver la figura). Para realizar sólo el blanqueo, sin realizar un lavado completo, verter el blanqueador en la cubeta adicional 3, seleccionar el programa "Aclarado" activar la opción "Super Lavado"

! No se puede activar con los programas 📋, 📅,

Ahorro de Tiempo

Seleccionando esta función se disminuye la duración del programa hasta un 50% según el ciclo elegido, garantizando al mismo tiempo un ahorro de agua y energía.

Utilice este ciclo para prendas no excesivamente sucias.

! No se puede activar con los programas 📁, 📂, 🍴, 🌐, 🚫, 🏠, 🍼, 🎲, 🌘, 🍺, 🍻, 🍼, 🍽, 🍾, 🍿, 🍺, 🍻, 🍼, 🍹, 🍺, 🍼, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍹, 🍺, 🍼, 🍉

Detergente

El tipo y la cantidad de detergente dependen del tipo de tejido (algodón, lana, seda...), del color, de la temperatura de lavado, del grado de suciedad y de la dureza del agua. Dosificar bien el detergente evita derroches y protege el medio ambiente: aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

Se aconseja:

• usar detergentes en polvo para prendas de algodón blancas y para el prelavado.
• usar detergentes líquidos para prendas delicadas de algodón y para todos los programas a baja temperatura.
• usar detergentes líquidos delicados para lana y seda.

El detergente se debe verter antes del comienzo del lavado en la cubeta correspondiente, o en el dosificador que se coloca directamente en el cesto. En este último caso, no se puede seleccionar el ciclo Algodón con prelavado.

! No use detergentes para lavar a mano porque producen demasiada espuma.

Preparar la ropa

• Abra bien las prendas antes de cargarlas.
• Divida la ropa según el tipo de tejido (símbolo en la etiqueta de la prenda) y el color, separando las prendas de color de las blancas;
  • Vacíe los bolsillos y controle los botones;
• No supere los valores indicados en la "Tabla de Programas" referidos al peso de la ropa seca.

¿Cuánto pesa la ropa?

1 sábana 400-500 gr.
1 funda 150-200 gr.
1 mantel 400-500 gr.
1 albornoz 900-1200 gr.
1 toalla 150-250 gr.
1 jeans 400-500 gr.
1 camisa 150-200 gr.

Consejos sobre el lavado

Blanco: utilice el ciclo para el lavado de las prendas blancas. El programa ha sido estudiado para mantener el brillo de las prendas blancas. Para obtener mejores resultados, se recomienda el uso de detergente en polvo.

De color: utilice el ciclo para el lavado de prendas de color claro. El programa ha sido estudiado para mantener la vivacidad de los colores.

Oscuro: utilice el ciclo para el lavado de prendas de color oscuro. El programa ha sido estudiado para mantener los colores oscuros. Para obtener mejores resultados, cuando lave prendas oscuras se recomienda utilizar detergente líquido.

Lana: es la única marca de lavasecadoras que ha obtenido de la Woolmark Company la prestigiosa certificación Woolmark Apparel Care - Platinum (M1135). El ciclo de lavado "Lana" 📋, permite lavar hasta 2,5 kg de prendas de lana lavables en lavasecadora garantizando prestaciones óptimas. Esto significa que cualquier prenda

de lana lavable, aún si la etiqueta contiene la frase "sólo lavado a mano", se puede lavar en lavasecadora siempre que el lavado se realice respetando las instrucciones del ciclo lana.

Ultradelicado: utilice el programa para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas.

Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas.

Para obtener mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas.

Para el lavado de las prendas de Seda y Cortinas, seleccione el ciclo 🍒 y active la opción 📄 a máquina terminará el ciclo dejando la ropa en remojo y el piloto 🔊 centelleará. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón START/PAUSE o el botón 🔊

Antialérgico: utilice el programa para la eliminación de los principales alérgenos como polen, ácaros, pelos de gato y de perro.

Lava y Seca: ha sido estudiado para lavar y secar prendas ligeramente sucias y en poco tiempo: Seleccionando este ciclo se puede lavar y secar hasta 1 kg de ropa en sólo 45 minutos.

Para alcanzar los mejores resultados utilizar detergente líquido; pre-tratar puños, cuellos y manchas.

Manchas difíciles: es una buena costumbre tratar las manchas difíciles con jabón sólido antes del lavado y utilizar el programa Algodón con prelavado.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavasecadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

! La máquina fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• El aparato no debe ser empleado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas y con experiencias y conocimientos insuficientes, a menos que dicho uso no se realice bajo la supervisión o las instrucciones de una persona responsable de su seguridad.

Los niños deben ser vigilados para asegurarse que no jueguen con el aparato.

• No secar prendas no lavadas.
• Las prendas sucias con sustancias como aceite de cocina acetona, alcohol, gasolina, kerosén, quitamanchas, trementina, cera o sustancias para quitarlas, deben lavarse con agua caliente con una cantidad mayor de detergente antes de secarlas en la secadora.
• Objetos como la goma expandida (látex), las gorras de ducha, los materiales textiles impermeables, los artículos con un lado de goma y las prendas o cojines que tienen partes de látex no deben secarse en la secadora.
• Suavizantes o productos similares deben emplearse de acuerdo con las instrucciones del fabricante.
• La parte final de un ciclo de la secadora se realiza sin calor (ciclo de enfriamiento) para garantizar que los artículos no se dañen.

ATENCIÓN: Nunca detener una secadora antes que finalice el programa de secado. En este caso, sacar con rapidez todas las prendas y colgarlas para enfriarlas con celeridad.

• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.
• No desenchufe la máquina tirando el cable, sino tomando el enchufe.
• No toque el agua de descarga porque puede alcanzar temperaturas elevadas.
• Nunca fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.
• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa controle que el cesto esté vacío.
• Durante el secado la puerta tiende a calentarse.

• No seque ropa lavada con solventes inflamables (por ej. tricloroetileno).

• No seque gomaespuma o elastómeros análogos.

• Verifique que, durante las fases de secado, el grifo de agua esté abierto.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.
• La norma Europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Apertura manual de la puerta

Si falta la energía eléctrica es posible abrir la puerta para descargar la ropa del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lavadora (ver la página siguiente).

1. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; tire posteriormente hacia abajo hasta sentir un breve sonido que indica que la puerta está desbloqueada.
2. abra la puerta; si todavía no es posible, repita la operación.
3. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Mantenimiento y cuidados

ES

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la máquina y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la máquina

La parte externa y las partes de goma se pueden limpiar con un paño empapado en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el contenedor de detergentes

Para extraer el contenedor, presione la palanca (1) y tire hacia afuera (2) (ver la figura). Lável debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Cuidar el cesto

- Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpiar la bomba

La máquina posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

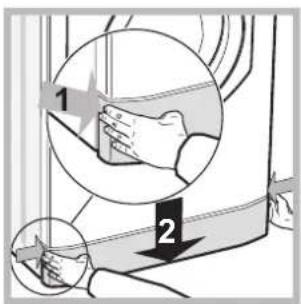

1. quite el panel de cobertura delantero de la máquina presionando hacia el centro, luego empuje hacia abajo desde ambos costados y extráigalo (ver las figuras).

1. coloque un recipiente para recoger el agua que se verterá (aproximadamente 1,5 lt.) (ver la figura);

2. desenrosque la tapa girándola en sentido antihorario (ver la figura);

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;
5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

Puede suceder que la máquina no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia Técnica"), controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La máquina no se enciende.

El ciclo de lavado no comienza.

La máquina no carga agua.
La puerta de la máquina permanece bloqueada.
La máquina carga y descarga agua continuamente.
La máquina no descarga o no centrífuga.
La máquina vibra mucho durante la centrifugación.
La máquina pierde agua.
Los iconos correspondientes a la "Fase en curso" centellean velozmente junto con el piloto ON/OFF.
La puerta de la máquina permanece bloqueada.
La Lavasecadora no seca.
Posibles causas / Solución:

El enchufe no está introducido en la toma de corriente, o no hace contacto.En la casa no hay corriente.

La puerta no está bien cerrada.El botón START/PAUSE no fue presionado.El grifo de agua no está abierto.Se fijó un retraso de la hora de puesta en funcionamiento.

El tubo de alimentación de agua no está conectado al grifo.

El tubo está plegado.

El grifo de agua no está abierto.

En la casa no hay agua.

No hay suficiente presión.

El botón START/PAUSE no fue presionado.

- Seleccionando la opción, al finalizar el ciclo, la lavasecadora realizará lentas rotaciones del cesto; para terminar el ciclo, presione el botón START/PAUSE o el botón

El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver "Instalación").

• El extremo del tubo de descarga está sumergido en el agua (ver "Instalación").
• Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la máquina carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.
  • La descarga de pared no posee un respiradero.
• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (ver "Programas y opciones").
• La opción está activa: para completar el programa, presione el botón START/PAUSE (ver "Programas y opciones").
• El tubo de descarga está plegado (ver "Instalación").
• El conducto de descarga está obstruido.

- El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver "Instalación").

- La máquina no está instalada en un lugar plano (ver "Instalación").

- Existe muy poco espacio entre la máquina, los muebles y la pared (ver "Instalación").

- La carga está desequilibrada (ver "Detergentes y ropa").

- El tubo de alimentación de agua no está bien enroscado (ver "Instalación").

- El contenedor de detergentes está obstruido (para 'ver "Mantenimiento y cuidados").

- El tubo de descarga no está bien fijado (ver "Instalación").

- Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

- El detergente no es específico para la lavasecadora (debe contener algunas de las frases "para lavadora", "a mano o en lavadora" o similares).

• La dosificación fue excesiva.

• Realice el procedimiento de desbloqueo manual (ver "Precauciones y consejos").

- El enchufe no está introducido en la toma de corriente, o no hace contacto.

- En la casa no hay corriente.

- La puerta no está bien cerrada.

- Se fijó un retraso de la hora de puesta en funcionamiento.

- El SECADO está en la posición (MO

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver "Anomalías y Soluciones");
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

! En el caso de una instalación errónea o un uso incorrecto de la lavasecadora, la intervención de asistencia técnica deberá ser pagada.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• el número de serie (S/N).

Esta última información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

! Nota: para salir del "Demo Mode", apagar la lavasecadora e presione simultáneamente durante 3 seg. los dos botones "START/PAUSE" >"ON/OFF".

• o tipo de anomalia;
  • o modelo da máquina (Mod.);
  • o número de série (S/N).
