BE-SBM114 - Soporte de altavoz Best Buy - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte ajustable para barra de sonido para televisores montados en pared
Marca	Best Buy essentials
Modelo	BE-SBM114
Peso máximo de la barra de sonido	15 libras (6,8 kg)
Límite de peso del soporte del televisor (combinado)	No debe exceder la capacidad máxima del soporte del televisor
Opciones de montaje	Montaje trasero (insertos roscados o ranuras de ojo de cerradura) y montaje inferior
Altura ajustable	Sí, usando llave hexagonal en la parte posterior del soporte
Profundidad ajustable	Sí, deslice el soporte de la barra de sonido hacia adentro/afuera
Tipos de parte trasera de TV compatibles	Parte trasera plana, irregular u obstruida con espaciadores
Incluye herraje	Tornillos (M4, M5, M6, M8), arandelas, espaciadores, tornillos/tuercas para ojo de cerradura, arandelas de protección
Herramientas necesarias	Destornillador Phillips, nivel, llave hexagonal (3/16 pulg.)
Compatibilidad con VESA	Sí, se fija a los agujeros VESA del televisor
Material	Acero (soportes y apoyos)
Garantía	Garantía limitada de 1 año
Servicio al cliente	1-866-597-8427 (EE.UU. y Canadá)

Preguntas frecuentes - BE-SBM114 Best Buy

¿Se puede usar este soporte con cualquier barra de sonido?

Está diseñado para barras de sonido de menos de 15 libras (6,8 kg) con agujeros de montaje compatibles en la parte posterior (insertos roscados o ranuras de ojo de cerradura) o inferior. Verifique el patrón de montaje de su barra de sonido antes de comprar.

¿Cómo sé si mi televisor es compatible con este soporte?

El soporte se fija a los agujeros VESA de su televisor. Asegúrese de que la capacidad de peso del soporte de su televisor supere el peso combinado del televisor, la barra de sonido y este soporte. El manual proporciona pasos para determinar el diámetro del tornillo y el tipo de parte trasera (plana, irregular u obstruida).

¿Qué herramientas necesito para la instalación?

Necesita un destornillador Phillips y un nivel. Se incluye una llave hexagonal (3/16 pulg.) para el ajuste de altura.

¿Puedo ajustar la posición de la barra de sonido después de la instalación?

Sí, puede ajustar la altura usando la llave hexagonal en la parte posterior del soporte, y la profundidad aflojando los tornillos en la parte inferior del soporte y deslizando el apoyo hacia adentro o afuera. Es posible que deba quitar el televisor primero.

¿Cuál es el límite de peso máximo para la barra de sonido?

La barra de sonido no debe exceder las 15 libras (6,8 kg). Además, el peso combinado del televisor, la barra de sonido y el soporte debe ser menor que la capacidad máxima del soporte de su televisor.

¿Este soporte funciona con barras de sonido montadas en la parte inferior?

Sí, admite barras de sonido montadas en la parte inferior utilizando los soportes y apoyos incluidos (Opción C en el manual).

¿Qué pasa si mi barra de sonido tiene ranuras de ojo de cerradura en la parte posterior?

Use la Opción B en el manual: fije los tornillos y tuercas de ojo de cerradura a través de los soportes de la barra de sonido en las ranuras.

¿Se incluyen espaciadores para televisores con parte trasera irregular?

Sí, el kit incluye múltiples espaciadores (22 mm, 45 mm, 42,5 mm) para adaptarse a televisores con parte trasera irregular u obstruida.

¿Cuánto dura la garantía?

El producto viene con una garantía limitada de un año desde la fecha de compra, que cubre defectos de materiales y mano de obra.

¿Puedo instalar esto sin quitar mi televisor de la pared?

Se recomienda quitar el televisor para una instalación segura. Sin embargo, los ajustes de altura y profundidad pueden ser posibles con el televisor montado, dependiendo del tipo de soporte de su televisor.

MANUAL DE USUARIO BE-SBM114 Best Buy

Soporte de barra de sonido ajustable en la parte inferior o posterior para televisores montados en la pared

User Guide/ Guía del usuario

BE-SBM114

Before using your new product, please read these instructions to prevent any damage. Antes de usar su producto nuevo, lea este instructivo para prevenir cualquier daño.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD .... 30

Herramientas requeridas....31

Contenido del paquete....32

Elementos....32

Preparación para la instalación 34

Instrucciones de instalación .... 35

PASO 1 - Instale los soportes en la barra de sonido ....35

Opción A - Agujeros de montaje posteriores con INSERTOS ROSCADOS.....35

Opción B - Agujeros de montaje posteriores con RANURAS BOCALLAVES . . .37

Opción C - Agujeros de montaje inferior ....39

PASO 2 - Prepare su televisor....42

PASO 3 - Coloque su barra de sonido ....44

PASO 4 - Determine el diámetro del tornillo del televisor. 46

PASO 5 - Determine si su televisor tiene una parte posterior plana, irregular u obstruida. 47

PASO 6 - Monte la barra de sonido en el televisor .... 49

PASO 7 - Cuelgue su televisor .... 53

PASO 8 - Ajuste la altura de la barra de sonido (opcional) ..... 54

PASO 9 - Ajuste la profundidad de la barra de sonido (opcional)....55

GARANTÍA LIMITADA DE UN AÑO .....56

ENGLISH

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: No utilice este producto con cualquier propósito que no esté explícitamente especificado por Best Buy essentials.

- Una instalación inadecuada podría causar daños materiales o lesiones personales. Si no comprende estas instrucciones, o tiene dudas sobre la seguridad de la instalación, póngase en contacto con Servicio al cliente o llame a un contratista calificado Best Buy no se hace responsable por daños o lesiones causadas por una instalación o uso incorrecto.

- Este producto contiene piezas pequeñas que representan un peligro de asfixia si se tragan. ¡Mantenga estas piezas alejadas de los niños!

Restricciones de peso

Restricciones de peso de la barra de sonido

Asegúrese de que el peso total de su barra de sonido no exceda de 15 lb (6.8 kg).

Restricciones de peso de montaje del televisor

ADVERTENCIA: ¡Evite posibles lesiones personales o daños materiales! El peso del televisor, este soporte de la barra de sonido, la barra de sonido y cualquier accesorio, DEBEN SER MENOS PESADOS que la clasificación de peso máximo del soporte de montaje del televisor. Consulte el manual de montaje de su televisor para obtener el peso máximo permitido.

Soporte de montaje para barra de sonido

20.9 lb kg

Su barra de sonido

____ lb ____ kg

Accesorios

____ lb ____ kg

Su televisor

____ lb ____ kg

Herramientas requeridas

Necesitará las siguientes herramientas para montar su soporte nuevo de barra de sonido:

Destornillador Phillips

Nivel

Contenido del paquete

Elementos

Asegúrese de tener todas las piezas y el hardware necesarios para montar su soporte nuevo de barra de sonido:

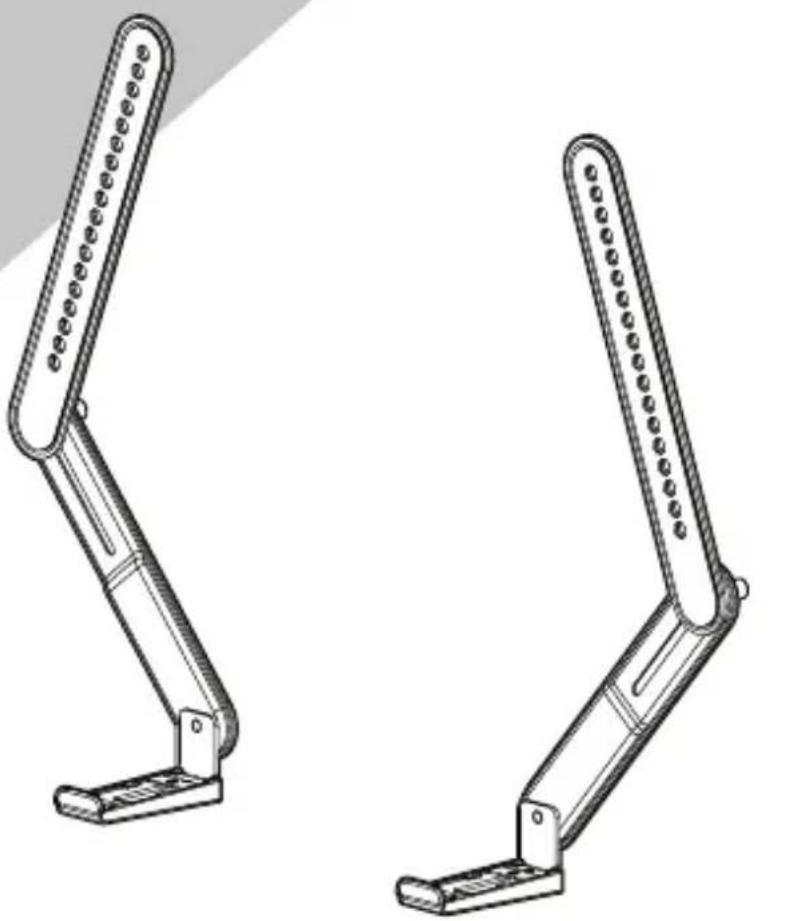

01 Soportes de la barra de sonido (2)

02 Soporte para barra de sonido (2)

03 Arandelas de protección (2)

ETIQ.	ACCESORIOS CA		NT.
08 2	09 4	Espaciador de montaje
07/10		Arandela M4/M5	6
07/10		Arandela M6/M8	6
11 4	H1	Espaciador del televisor de 22 mm

ETIQ.	ACCESORIOS CA	NT.
	Tornillo M6 de 40 mm
1	1 Espaciador deltelevisor de 5 mm
1	1 Espaciador deltelevisor de 2.5 mm
	Llave hexagonal de3/16 pulg.

Preparación para la instalación

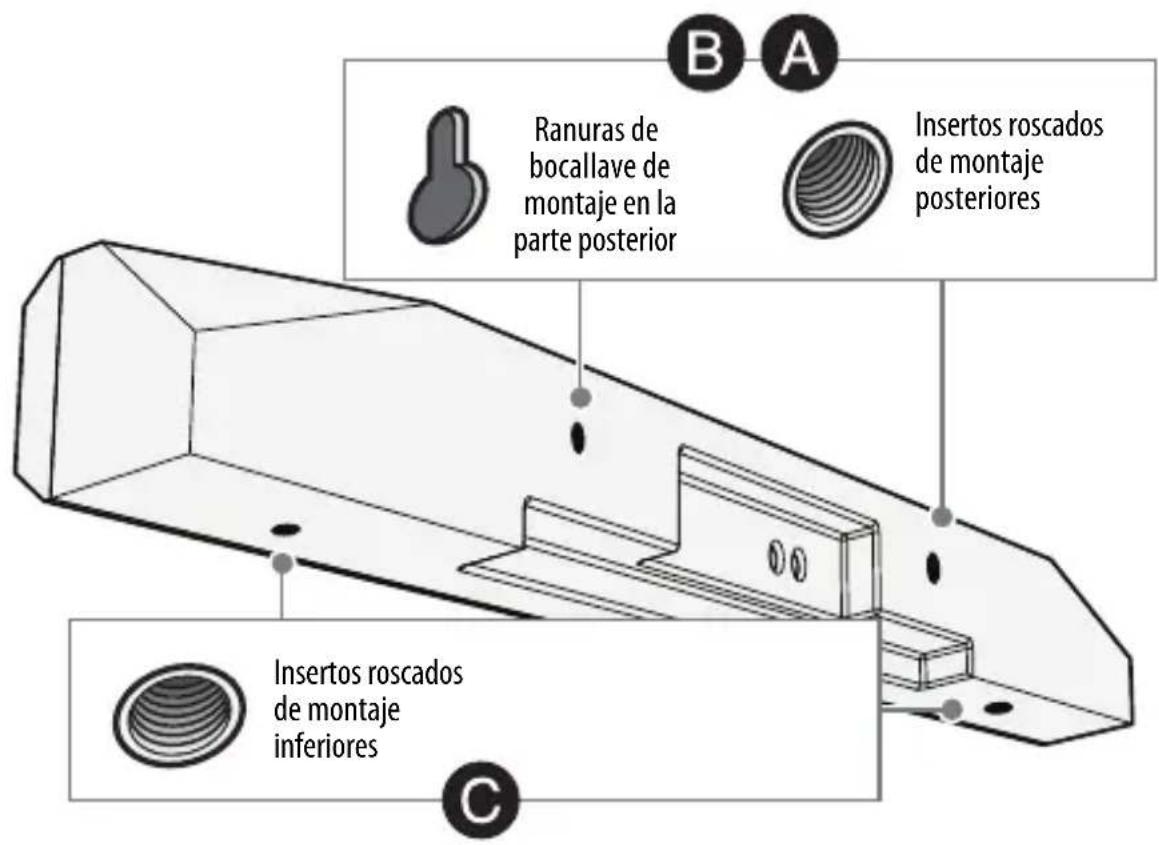

- Mire los agujeros de montaje en la parte posterior o inferior de la barra de sonido para determinar qué método se necesita usar.

• Para los insertos con rosca montados en la parte posterior refiérase a la sección Opción A - Agujeros de montaje posteriores con INSERTOS ROSCADOS en la página 35.
• Para ranuras de bocallave montadas en la parte posterior, refiérase Opción B - Agujeros de montaje posteriores con RANURAS BOCALLAVES a la página 37.
• Para insertos con rosca montados en la parte inferior, refiérase a la sección Opción C - Agujeros de montaje inferior en la página 39.

Instrucciones de instalación

PASO 1 - Instale los soportes en la barra de sonido

Opción A - Agujeros de montaje posteriores con INSERTOS ROSCADOS

Necesitará

Tornillos 06 - 2

Arandelas 07 - 2

01 Soportes de la barra de sonido (2)

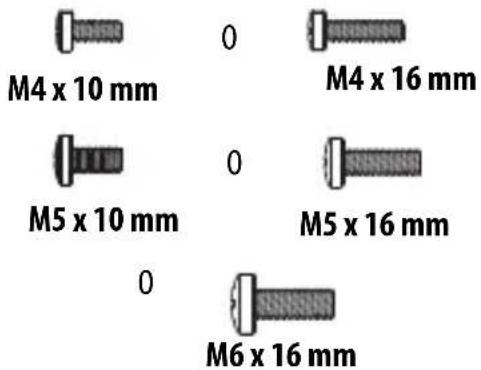

1 Elija el tornillo que le sirva a su barra de sonido. Solo un tamaño de tornillo (06) le sirve a su barra de sonido.

2 Fije los soportes de la barra de sonido (01) a los agujeros de montaje posteriores de su barra de sonido con el tornillo del tamaño correcto (06), utilizando arandelas (07).

Nota: Si los soportes de la barra de sonido no se apoyan de forma plana en la superficie de su barra de sonido, utilice arandelas de protección (03) como se muestra.

3 Apriete los tornillos con un destornillador Phillips.

Opción B - Agujeros de montaje posteriores con RANURAS BOCALLAVES

Necesitará

04 Tornillo bocallave (2)

05 Tuercas de los tornillos bocallave (2)

03 Arandelas de protección (2)

01 Soportes de la barra de sonido (2)

Destornillador Phillips

1 Tuercas roscadas de los tornillos bocallave (05) en dos tornillos bocallaves (04).

2 Introduzca los tornillos de bocallave (04 y 05) a través de los soportes de la barra de sonido (01) en las ranuras de la parte posterior de la barra de sonido.

Nota: Si los soportes de la barra de sonido no se apoyan de forma plana en la superficie de su barra de sonido, utilice arandelas de protección (03) como se muestra.

3 Empuje los tornillos de bocallave (04) en la sección estrecha de la ranura, luego apriete las tuercas de los tornillos bocallave (05).

Opción C - Agujeros de montaje inferior Necesitará

Tornillos 06 - 2

0

Arandelas 07 - 2

01 Soportes de la barra de sonido (2)

02 Soporte para barra de sonido (2)

Destornillador Phillips

03 Arandelas de protección (2)

1 Enrosque las tuercas de los tornillos bocallave (05) sobre los pernos roscados de los soportes de la barra de sonido (02), a través de los agujeros de los soportes de la barra de sonido (01).

2 Fije los soportes de la barra de sonido (02) a los agujeros de montaje inferiores de su barra de sonido con los tornillos del tamaño correcto (06), utilizando las arandelas del tamaño apropiado (07), y luego apriete los tornillos con un destornillador Phillips.

3 Ajuste los soportes de la barra de sonido (02) para que el soporte extienda toda la anchura de la barra de sonido y apriete los tornillos de ajuste con un destornillador Phillips.

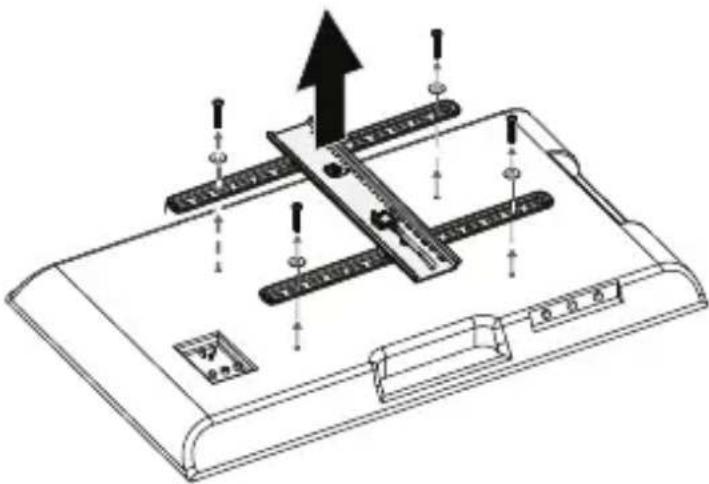

PASO 2 - Prepare su televisor

ADVERTENCIA: Siga el manual de su soporte del televisor para obtener instrucciones sobre cómo retirar el televisor y el soporte del televisor de forma segura.

Si su televisor tiene instalado un soporte de pared:

1 Retire los cables conectados a su televisor.

2 Retire el televisor y el soporte de su placa de pared, brazo o pilar.

3 Retire el montaje y la tornillería del soporte del televisor de su televisor.

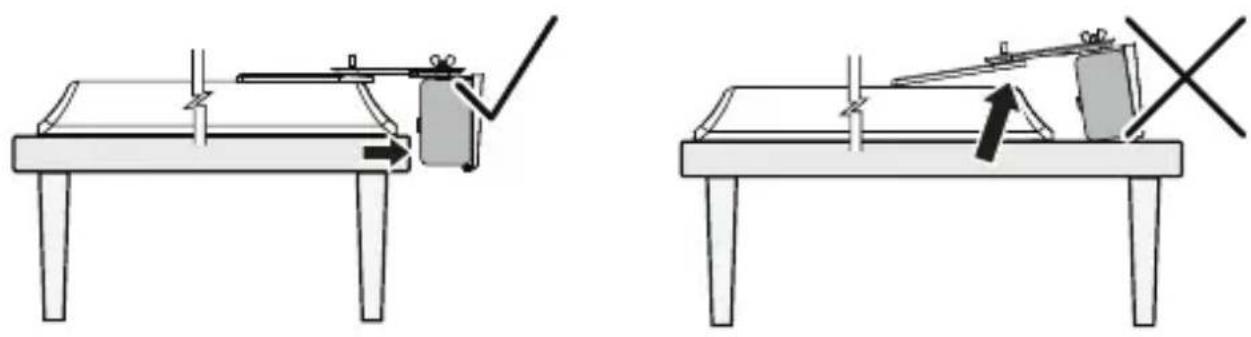

PASO 3 - Coloque su barra de sonido

1 Coloque cuidadosamente la pantalla de su televisor boca abajo sobre una superficie plana, limpia y acolchada para proteger la pantalla de daños y rayones, de modo que la barra de sonido y los soportes de la barra de sonido estén colocados en la parte posterior de su televisor.

2 Gire los soportes a la izquierda o a la derecha para alinear los agujeros de montaje de la barra de sonido y el patrón de orificios VESA en el televisor.

Nota: Asegúrese de que los brazos estén lo más verticales posible y no sobresalgan de los extremos de la barra de sonido ni cubran las conexiones de cable.

PASO 4 - Determine el diámetro del tornillo del televisor

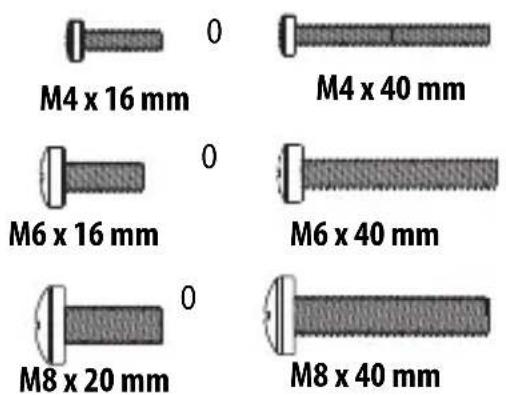

1 Determine el diámetro del tornillo que se ajusta a la parte posterior de su televisor. Si no conoce el diámetro correcto de los tornillos de montaje que requiere su televisor, pruebe varios de tamaños diferentes enroscándolos manualmente.

- Seleccione los tornillos (09) que quepan:

Tipo de tornillo	Longitud opcional	Cantidad
M4 16 y 40 mm 4
M6 16 y 40 mm 4
M8 20, 40, y 55 mm 4

ADVERTENCIA: Para evitar posibles lesiones personales y daños materiales, asegúrese de que haya una rosca adecuada para asegurar los soportes a su televisor. Si encuentra resistencia, deténgase inmediatamente y póngase en contacto con Servicio al cliente. Utilice la combinación de tornillo y espaciador más corta para acomodar su televisor. Usar accesorios demasiado largos puede dañar su televisor. Sin embargo, el uso de un tornillo que es demasiado corto puede causar la caída del televisor del montaje.

El tornillo encaja correctamente

El tornillo es demasiado largo

El tornillo es demasiado corto

2 Retire los tornillos de los agujeros en la parte posterior de su televisor.

PASO 5 - Determine si su televisor tiene una parte posterior plana, irregular u obstruida.

1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie acolchonada y limpia para protegerlo de daños y rayones.

2 Si su televisor tiene una base para mesa instalada, remueva la base. Refiérase a los documentos que vienen con su televisor para obtener instrucciones.

3 Ponga los soportes para televisor, orientada verticalmente en la parte posterior de su televisor.

4 Alinee los agujeros de tornillos en los soportes del televisor con los agujeros de tornillo de montaje en su televisor.

5 Determine que tipo de parte posterior su televisor tiene:

- Panel posterior plano: El soporte está al ras de la parte posterior de su televisor y no bloquea ninguna toma. No se necesitan espaciadores para el montaje en pared del televisor. Refiérase a la sección PASO 6 - Monte la barra de sonido en el televisoren la página 49.

- Parte posterior obstruida: el soporte bloquea cualquiera de las tomas en la parte posterior de su televisor. Necesita Espaciadores del montaje en pare del televisor. Refiérase a la sección PASO 6 - Monte la barra de sonido en el televisor en la página 49.

- Parte posterior con forma irregular: Hay un espacio entre los soportes y alguna parte de la parte posterior de su televisor. Necesita Espaciadores del montaje en pare del televisor. Refiérase a la sección PASO 6 - Monte la barra de sonido en el televisor en la página 49.

6 Retire los soportes del televisor

PASO 6 - Monte la barra de sonido en el televisor Necesitará

Tornillos 09 - 4

Arandelas 10 - 4

M4/M5
0

M6/M8

Espaciadores 11 - 4

22 mm

5 mm

2.5 mm

01 Soportes de la barra de sonido (2)

Destornillador Phillips

08 Espaciador de montaje (2)

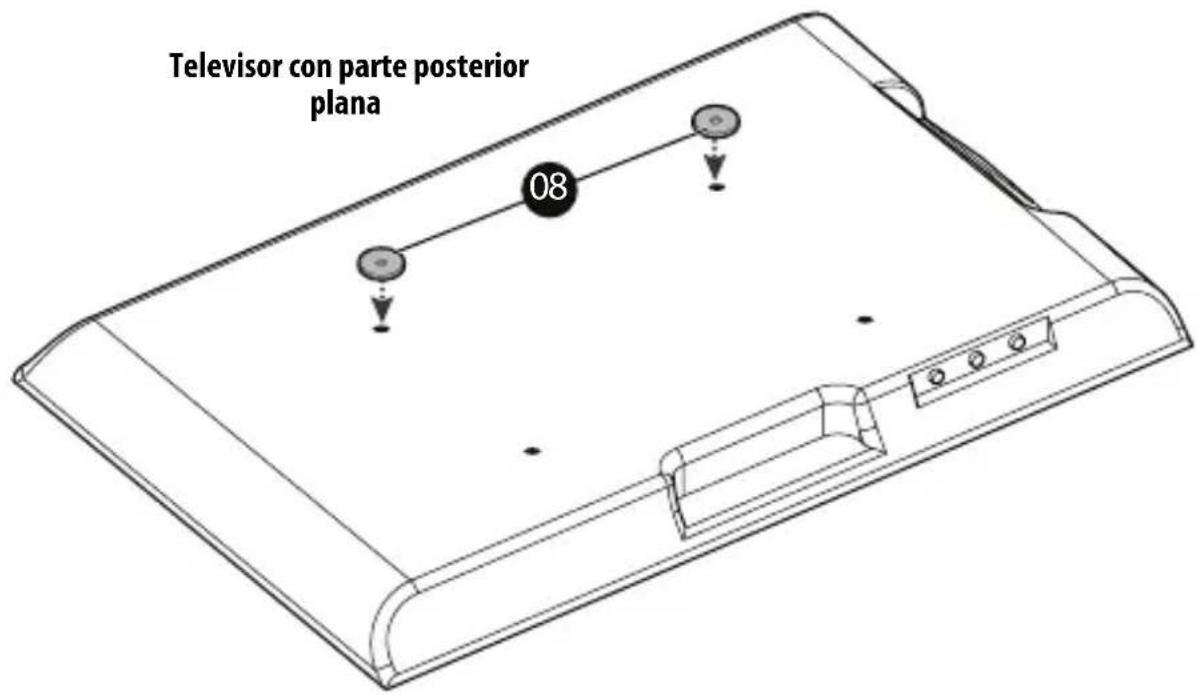

1 Si su televisor tiene la parte posterior plana, coloque los espaciadores de montaje (08) sobre los agujeros de montaje superiores.

0

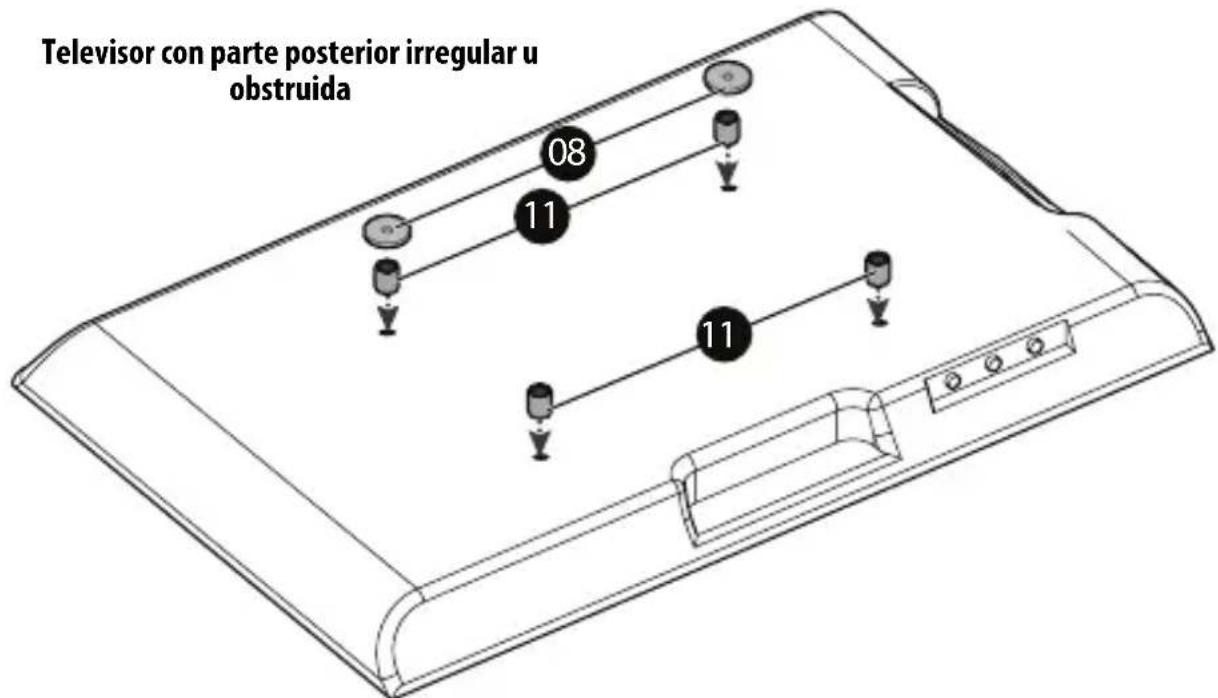

Si su televisor tiene una parte posterior irregular u obstruida, coloque los espaciadores (11) sobre el agujero de montaje de su televisor. A continuación, coloque el espaciador de montaje (08) sobre los agujeros de montaje superiores de su televisor.

2 Si su televisor tiene la parte posterior plana, centre el soporte de la barra de sonido (01) sobre los agujeros de montaje inferiores de su televisor.

Centre sus soportes de montaje del televisor en la parte superior del espaciador de montaje (08) y en el soporte de la barra de sonido (01). Sujete el soporte de montaje del televisor y el soporte de montaje de la barra de sonido al televisor con los tornillos del televisor (09) y arandelas (10) del tamaño correcto.

Si su televisor tiene una parte posterior irregular u obstruida, coloque la barra de sonido en el centro (01) sobre los espaciadores (11) en la parte inferior de los agujeros de montaje de su televisor.

Centre sus soportes de montaje del televisor en la parte superior del espaciador de montaje (08), espaciadores (11), y el soporte de la barra de sonido (01). Fije el soporte del televisor y el soporte de la barra de sonido a su televisor con los tornillos para televisor suministrados (09) y las arandelas (10).

1 Siga las instrucciones del manual de instalación del soporte de pared de su televisor para colgarlo.

PASO 8 - Ajuste la altura de la barra de sonido (opcional)

Necesitará

H1 Llave hexagonal de 3/16 pulg.

Nota: Dependiendo del tipo de soporte de pared del televisor que usted tenga, es posible que tenga que retirar el televisor de la pared para ajustar la altura de la barra de sonido

1 Utilice la llave hexagonal (H1) en la parte posterior del soporte para aflojar los tornillos y ajustar la altura.

2 Cuando lo tenga a la altura deseada, apriete los tornillos con la llave hexagonal (H1).

PASO 9 - Ajuste la profundidad de la barra de sonido (opcional)

Necesitará

Destornillador Phillips

1 Afloje los tornillos en la parte inferior del soporte y deslice el soporte de la barra de sonido (02) hacia dentro o hacia fuera.

2 Apriete los tornillos cuando termine de ajustar la profundidad.

Para el servicio al cliente llame al: 1-866-597-8427 (EE.UU. y Canadá)

GARANTÍA LIMITADA DE UN AÑO

Descripción:

El distribuidor* de los productos de la marca Best Buy essentials le garantiza a usted, el comprador original de este producto nuevo de la marca Best Buy essentials ("Producto"), que éste se encontrará libre de defectos de material o de mano de obra en su fabricación original por un periodo de un (1) año a partir de la fecha de compra del Producto ("Período de Garantía").

Para que esta garantía se aplique, su Producto tiene que haberse comprado en los Estados Unidos o en Canadá con un detallista de la marca Best Buy o en línea en los sitios www.bestbuy.com o www.bestbuy.ca y empacado con esta declaración de garantía.

¿Cuánto dura la garantía?

El Período de garantía dura por 1 año (365 días) a partir de la fecha en que compró el Producto. La fecha de compra se encuentra impresa en el recibo que recibió con el Producto.

¿Qué es lo que cubre esta garantía?

Durante el período de garantía, si un centro de reparación autorizado de Best Buy essentials o el personal de la tienda determinan que el material o la mano de obra originales del producto son defectuosos, Best Buy essentials (cómo su opción exclusiva): (1) reparará el Producto con repuestos nuevos o reconstruidos; o (2) reemplazará el Producto sin costo alguno por un producto nuevo o reconstruido con características similares. Los Productos y repuestos reemplazados bajo esta garantía se volverán propiedad de Best Buy essentials y no se le regresarán a usted. Si se requiere la reparación de Productos o partes después de que se vence el Período de Garantía, usted deberá pagar todos los costos de mano de obra y de repuestos. Esta garantía estará vigente tanto como usted sea el dueño de su producto Best Buy essentials durante el período de garantía. La cobertura de la garantía se anula si usted vende o transfiere el Producto.

¿Cómo se obtiene el servicio de garantía?

Si se compró el Producto en una tienda de Best Buy, o en un sitio Web de Best Buy (www.bestbuy.com o www.bestbuy.ca), lleve su recibo original y el Producto a cualquier tienda de Best Buy. Asegúrese de volver a colocar el Producto en su empaque original o en un empaque que provea la misma protección que el original.

Para obtener servicio de garantía, llame al 1-866-597-8427 en los Estados Unidos y Canadá. Los agentes de soporte técnico diagnosticarán y corregirán el problema por teléfono.

¿Dónde es válida la garantía?

Esta garantía sólo es válida en los Estados Unidos y Canadá en las tiendas de Best Buy o en sus sitios Web para el comprador original del producto en el país donde se realizó la compra.

¿Qué es lo que no cubre la garantía?

Esta garantía no cubre:

• Capacitación o instrucción del cliente
• Instalación
• Ajustes de configuración
  • D a ñ o s c o s m é t i c o
• Daños debidos al clima, relámpagos, causas de fuerza mayor, tales como sobretensiones

- Danos accidentales

• U so i n a p r o p i a d o

• A b u s o

• N e g l i g e n c i a

- Uso o propósito comercial, incluyendo pero no limitado al uso en centros comerciales o lugares comunes de un condominio de varios pisos o un edificio de departamentos, o cualquier uso en un lugar que no sea una casa privada.

- Modificación de alguna parte del Producto, incluyendo la antena

- Un panel de pantalla dañado por la persistencia de imágenes estáticas (sin movimiento), mostradas por períodos de tiempo extendido (efecto "burn-in").

- Daño debido al uso o mantenimiento inapropiado

- Conexión a una fuente de voltaje o de alimentación incorrecta

- Intento de reparación por cualquier persona que no sea autorizada por Best Buy essentials para reparar el Producto

- Productos vendidos "tal cual" (en el estado en que se encuentran) o "con todas sus fallas"

- Consumibles, incluyendo pero no limitado a pilas (tipo AA, AAA, C etc.)

- Productos en los cuales el número de serie asignado en la fábrica ha sido alterado o removido

- Pérdida o robo de este producto o cualquier parte de sus componentes

- Las pantallas con hasta tres (3) pixels defectuosos (puntos oscuros o incorrectamente iluminados) agrupados en una superficie más pequeña que la décima parte (1/10) del tamaño de la pantalla ni hasta cinco (5) pixels defectuosos en toda la superficie de la pantalla. (Las pantallas basadas en píxeles pueden contener un número limitado de píxeles que pueden no funcionar normalmente).

- Los defectos o daños causados cómo resultado de cualquier contacto, sin limitarse a líquidos, geles o pastas.

EL REEMPLAZO O LA REPARACIÓN ESTIPULADOS BAJO ESTA GARANTÍA SON SU RECURSO EXCLUSIVO POR CUALQUIER VIOLACIÓN DE LA GARANTÍA. Best Buy essentials NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENTES DEBIDO AL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA RELACIONADA CON ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A ELLO, LA PÉRDIDA DE DATOS, LA IMPOSIBILIDAD DE USO DE SU PRODUCTO, LA PÉRDIDA DE NEGOCIOS O DE GANANCIAS. Best Buy essentials PRODUCTS NO HACE NINGUNA OTRA GARANTÍA EXPRESA E IMPLÍCITA RELACIONADA A ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A, CUALQUIER GARANTÍA IMPLÍCITA Y CONDICIONES DE COMERCIALIZACIÓN Y IDONEIDAD PARA UN USO PARTICULAR, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA DECLARADO ANTERIORMENTE Y NINGUNA GARANTÍA YA SEA EXPRESA O IMPLÍCITA SE APLICARÁ DESPUÉS DEL PERÍODO DE GARANTÍA. ALGUNOS ESTADOS, PROVINCIAS Y JURISDICIONES NO PERMITEN RESTRICCIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA RESTRICCIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, Y USTED PUEDE POSEER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO, O DE PROVINCIA A PROVINCIA.

Póngase en contacto con Best Buy essentials:

1-866-597-8427

Best Buy essentials es una marca comercial de Best Buy y sus compañías asociadas.

* Distribuido por Best Buy Purchasing, LLC

7601 Penn Ave South, Richfield, MN 55423 U.S.A.

© 2021 Best Buy. Todos los derechos reservados.

Part# 6907-302052 N.° de pieza 6907-302052

Para información sobre el producto, contáctenos con la información siguiente: 1-866-597-8427

www.bestbuy.com/bestbuyessentials Best Buy essentials es una marca comercial de Best Buy y sus compañías asociadas. Distribuido por Best Buy Purchasing, LLC 7601 Penn Ave South, Richfield, MN 55423 U.S.A. © 2021 Best Buy. Todos los derechos reservados.

V2 EN/SP 21-0915
