CTO7100BKT - Horno BLACK & DECKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno tostador
Marca	Black & Decker
Modelo	CTO7100BKT
Capacidad	25 litros
Potencia	1500 W
Tensión de alimentación	220-240 V / 50 Hz
Dimensiones (An x Pr x Al)	44,5 x 33,0 x 30,0 cm
Peso	5,9 kg
Material	Acero inoxidable y vidrio templado
Funciones de cocción	Grill, tostado, cocción tradicional, rotisserie (según modelo), mantener caliente
Ajuste de temperatura	De 65 °C a 230 °C
Temporizador	Hasta 60 minutos con apagado automático
Iluminación interior	Sí
Controles	Perilla mecánica para temperatura, función y temporizador
Limpieza	Pared interior antiadherente fácil de limpiar
Seguridad	Apagado automático al final del temporizador, asa fría
Accesorios incluidos	Rejilla metálica, bandeja de goteo, espetón giratorio (según modelo)
Piezas de repuesto	Disponibles en el sitio del fabricante o distribuidores autorizados
Reparabilidad	Índice de reparabilidad: 7,5/10 (sujeto a cambios)
Garantía	2 años (excepto piezas de desgaste)

Preguntas frecuentes - CTO7100BKT BLACK & DECKER

¿Cómo precalentar el horno Black & Decker CTO7100BKT?

Ajuste la temperatura deseada con la perilla y deje calentar vacío durante aproximadamente 5 a 10 minutos. El indicador luminoso se apaga cuando se alcanza la temperatura.

¿Cómo limpiar el interior del horno?

Deje enfriar completamente, luego limpie las paredes con un paño húmedo y un detergente suave. No use productos abrasivos. La pared antiadherente facilita la limpieza.

¿Qué modos de cocción están disponibles?

Los modos incluyen: Grill para asar, Tostado para pan, Cocción tradicional (arriba y abajo), y Mantener caliente. Algunos modelos también ofrecen función rotisserie.

¿El horno se apaga automáticamente?

Sí, un temporizador integrado corta la alimentación después del tiempo ajustado (máx. 60 minutos). También puede apagarlo manualmente.

¿Puedo usar papel de aluminio en el horno?

Sí, pero evite cubrir las ranuras de ventilación. Nunca ponga aluminio en contacto directo con las resistencias.

¿Qué hacer si el horno no calienta?

Verifique el enchufe y el fusible. Asegúrese de que el temporizador esté ajustado en una posición distinta de cero. Si el problema persiste, contacte al servicio al cliente.

¿Los accesorios son lavables en lavavajillas?

La rejilla y la bandeja de goteo generalmente son lavables en lavavajillas, pero verifique el manual de usuario para confirmación.

¿Cuál es el consumo energético del horno?

Con una potencia de 1500 W, el consumo es de aproximadamente 1,5 kWh por hora de uso. El horno está diseñado para ser eficiente energéticamente gracias a un aislamiento eficaz.

¿Puedo usar moldes de silicona en este horno?

Sí, los moldes de silicona soportan temperaturas de hasta 230 °C. Colóquelos en la rejilla y asegúrese de no obstruir la circulación del aire.

¿Cómo reemplazar el fusible térmico?

El fusible térmico es una pieza interna. Recomendamos llamar a un profesional autorizado para cualquier reparación. Contacte al servicio postventa de Black & Decker.

MANUAL DE USUARIO CTO7100BKT BLACK & DECKER

Por favor lea este instructivo antes de usar el producto

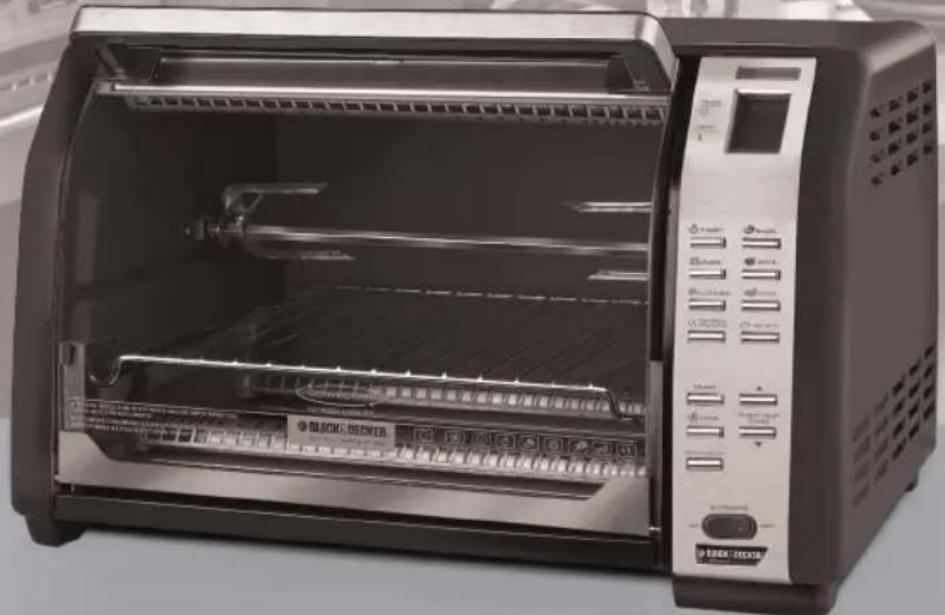

HORNO ASADOR DIGITAL DE CONVECCIÓN

FOUR À CONVECTION/RÔTISSOIRE

NUMÉRIQUE

Registre su producto en la Internet en el sitio Web www.prodprotect.com/applica y tendrá la oportunidad de GANAR \$100,000!

USA/Canada 1-800-231-9786

Mexico 01-800-714-2503

www.blackanddecker.com

Accesorios/Partes (EE.UU/Canadá)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando se utilizan aparatos eléctricos, se debe respetar ciertas reglas de seguridad, incluyendo las siguientes:

Por favor lea todas las instrucciones.
□ No toque las superficies calientes. Utilice las asas o las perillas.
A fin de protegerse contra un choque eléctrico, no sumerja el cable, el enchufe ni ninguna pieza no removable del aparato.
Se debe tomar mucha precaución cuando el producto se utilice por o en la presencia de niños.
☐ Desconecte el aparato de la toma de corriente cuando no esté en uso y antes de limpiarlo. Espere que el aparato se enfríe antes de instalar o retirar los accesorios.
No se debe utilizar ningún aparato eléctrico que tenga el cable o el enchufe averiado, que presente un problema de funcionamiento o que esté dañado. Devuelva el aparato al centro de servicio autorizado más cercano para que lo examinen, reparen o ajusten. También puede llamar gratis al número apropiado que aparece en la cubierta de este manual.
El uso de accesorios no recomendados por el fabricante presenta el riesgo de lesiones personales.
□ No utilice el aparato a la intemperie.
No permita que el cable cuelgue del borde de la mesa o del mostrador ni que entre en contacto con superficies calientes.
☐ No coloque el tostador sobre, ni cerca, de una hornilla de gas o eléctrica, ni cerca de un horno caliente.
Se debe ejercer mucha prudencia al transportar un aparato con aceite o otros líquidos calientes.
Ajuste todos los controles a la posición de apagado (OFF) antes de enchufar o desconectar el aparato.
□ Este aparato se debe utilizar solamente por los usos destinados.
A fin de evitar el riesgo de incendio o choque eléctrico, jamás introduzca alimentos demasiado grandes ni utensilios de metal adentro del aparato.
☐ Existe el riesgo de incendio si el aparato permanece cubierto mientras se encuentra en funcionamiento o si éste llegase a entrar en contacto con cualquier material inflamable, incluyendo las cortinas y las paredes. Asegúrese de no colocar nada sobre el aparato mientras se encuentre en uso.
☐ No utilice almohadillas de fibras metálicas para limpiar el aparato. Las fibras metálicas podrían entrar en contacto con las piezas eléctricas del aparato, resultando en el riesgo de un choque eléctrico.

Tenga mucho cuidado al utilizar recipientes que no sean de metal ni de vidrio.
□ Cuando este aparato no se encuentre en funcionamiento no se debe almacenar nada aparte de los accesorios recomendados por el fabricante.
☐ No introduzca los siguientes materiales en el aparato: papel, cartón, envolturas plásticas ni materiales semejantes.
A fin de evitar que el aparato se sobrecaliente, no cubra la bandeja para los residuos como ninguna otra superficie del aparato con papel de aluminio.
Para interrumpir el tostado, asado o horneado de los alimentos, gire el control a la posición de apagado (OFF).
☐ Ejerza extrema precaución al mover la bandeja o al desechar la grasa caliente.

CONSERVE ESTAS INSTRUCCIONES.

ENCHUFE DE TIERRA

Como medida de seguridad, este producto cuenta con un enchufe de tierra que tiene tres contactos. No trate de alterar esta medida de seguridad. La conexión inapropiada del conductor de tierra puede resultar en un riesgo de choque eléctrico. Si tiene alguna duda, consulte con un eléctricista calificado para asegurarse de que la toma de corriente sea una de tierra.

CABLE ELÉCTRICO

a) El producto debe proporcionarse con un cable corto para reducir el riesgo de enredarse o de tropezar con un cable largo.
b) Se encuentran disponibles cables de extensión más largos, que es posible utilizar si se emplea el cuidado debido.
c) Si se utiliza un cable de extensión,

1) El voltaje eléctrico del cable o del cable de extensión debe ser, como mínimo, igual al del voltaje del aparato, y
2) El cable debe acomodarse de modo que no cuelgue del mostrador o de la mesa, para evitar que un niño tire del mismo o que alguien se tropiece accidentalmente.

Si el aparato es del tipo que es conectado a tierra, el cable de extensión deberá ser un cable de tres alambres conectado a tierra.

TORNILLO DE SEGURIDAD

Advertencia: Este aparato cuenta con un tornillo de seguridad para evitar la remoción de la cubierta exterior del mismo. A fin de reducir el riesgo de incendio o de choque eléctrico, por favor no trate de remover la cubierta exterior. Este producto no contiene piezas reparables por el consumidor. Toda reparación se debe llevar a cabo únicamente por personal de servicio autorizado

Nota: Si el cordón de alimentación es dañado, en América Latina debe sustituirse por personal calificado o por el centro de servicio autorizado.

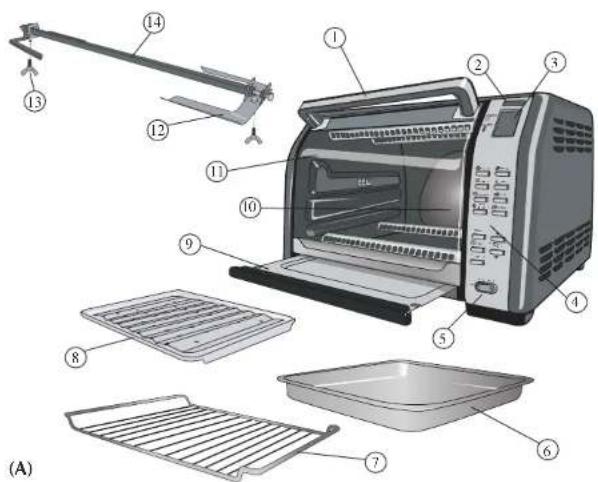

El producto puede variar ligeramente del que aparece ilustrado.

1. Asa de la puerta
2. Luz indicadora de encendido
3. Pantalla digital
4. Panel frontal electrónico (Vea B)
5. Interruptor de encendido/apagado del asador
6. 1. Bandeja de horneado (bandeja para goteo) (Pieza # CTO7100-02)
7. 1. Parrilla corrediza (Pieza # CTO7100-03)
8. 1. Parrilla de asado (Pieza # CTO7100-04)
9. 1. Bandeja de residuos removable (Pieza # CTO7100-01)
10. Espacio interior profundo redondeado
11. Puerta curva de cristal
12. Tenedores (Pieza # CTO7100-07)
13. Tuercas (Pieza # CTO7100-06)
14. Espetón (Pieza # CTO7100-05)
    +Reemplazable/removable por el consumidor

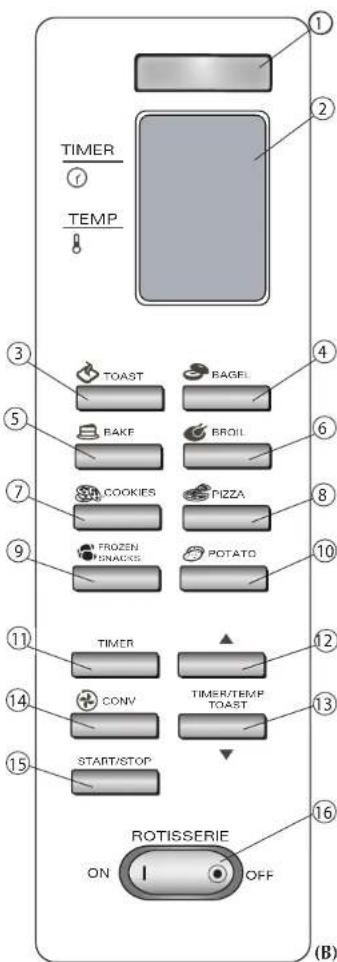

FUNCIONES DEL PANEL ELECTRONICO DE CONTROLES (B)

1. Indica cuando se ha seleccionado y activado una función.
2. Le permite revisar el tiempo de cocción, la temperatura, y el tostado del pan y del bagel.
3. Regula el nivel de tostado (1 - 7).
4. Regula el tostado para bagels (1 - 7).
5. El horno se calienta y cocina automaticamente (350°F 180°C por 30 minutos), ó lo puede adaptar a su gusto.
6. La temperatura y el tiempo de cocción están prefijados (450°F 232°C y 20 minutos) ó se pueden adaptar a su gusto. No hace falta calentar la unidad.
7. Puede prepararlas a la temperatura (350°F 180°C) y tiempo (12 minutos) prefijado ó lo puede adaptar a su gusto.
8. Puede prepararla a la temperatura
   (400°F 204 °C) y tiempo (20 minutos) prefijado ó lo puede adaptar a su gusto.
9. Puede prepararlas a la temperatura (400°F 204°C) y tiempo (6 minutos) prefijado ó lo puede adaptar a su gusto.
10. Puede prepararlas a la temperatura (400°F 204°C) y tiempo (45 minutos) prefijado ó lo puede adaptar a su gusto.
11. Le permite fijar el tiempo de cocción hasta 2 horas.
12. Aumenta el tiempo, la temperatura y el nivel de tostado del pan y el bagel.
13. Reduce el tiempo, la temperatura y el nivel de tostado del pan y el bagel.
14. Enciende el ventilador interno para distribuir calor uniformemente a medida que cocina. Sólo funciona con la función de Hornear. Baje la temperatura 25°F (10°C) cuando use esta función.
15. Presione la perilla de inicio (Start) para activar todas las funciones. Presione la perilla de finalizar (Stop) para cesar todas las funciones; la luz indicadora de encendido (On) se apagará.
16. Interruptor del asador Función para asar pollo, carne, cerdo o cordero.

Como usar

Este producto es para uso doméstico solamente.

PASOS PRELIMINARES

• Retire el material de empaque, toda calcomanía y la capa plástica transparente que protege el panel de control.
• Lave todas las piezas removibles según las instrucciones en la sección de cuidado y limpieza de este manual.
• Escoja un lugar para el aparato. No coloque el aparato debajo de los gabinetes ni demasiado cerca de la pared para evitar que el flujo de calor perjudique el mostrador.

• Inserte la bandeja de residuos debajo de los elementos de calentamiento.
• Retire la atadura y desenrolle el cable.
• Enchufe el aparato a una toma de corriente. La pantalla digital exhibe, "0:00" (C).
• Este horno se calienta. Cuando lo use, utilice siempre guantes o protectores de cocina al tocar cualquier superficie interior o exterior del aparato (D).

NOTA: Antes del primer uso, deje funcionar el horno por 15 minutos para remover o quemar cualquier residuo de fábrica. El aparato podría emitir olor y un poco de humo. Esto es normal y desaparece con el uso del horno.

CONSEJOS PRÁCTICOS SOBRE EL HORNO

• El aparalo permite un retraso de 5 segundos para seleccionar las funciones y ajustar el reloj, de lo contrario, la pantalla exhibe 0:00 y uno debe seleccionar nuevamente.
• Usted puede cambiar la temperatura de °F a °C al presionar las flechas (▲) y (▼) simultáneamente.

- Cuando se alcanza la temperatura

programada, tanto el tiempo como la

temperatura pueden ser ajustados en cualquier momento durante el ciclo de cocción.

• Cuando uno cocina por convección no es necesario alterar la temperatura recomendada en el paquete o la receta. Sin embargo, el ciclo de hornear puede ser más corto; supervise los alimentos frecuentemente.
• Cuando utilice el asador se recomienda colocar los alimentos adentro de del horno frío.
• El horno viene preajustado con tiempo y temperatura para tostadas de término medio (nivel 4). Utilice este nivel para el primer ciclo de tostado y después, ajuste el tostado al gusto.
• ¿Qué es convección? El sistema por convección funciona un ventilador interno que proporciona aire caliente circulando continuamente en torno a los alimentos; los alimentos se cocinan más uniforme y en ciertos casos, más rápido.

POSICIONES DE LAS BANDEJAS CORREDIZAS

Las parrillas corredizas pueden ser colocadas en 4 posiciones. El horno cuenta con carriles superiores e inferiores; la parrilla también puede ser invertida para 2 posiciones adicionales (E).

Posición 1

Use la abertura de abajo a lo largo de las paredes del horno. Deslize la parrilla hacia abajo.

Posición 2

Use la abertura de abajo a lo largo de las paredes del horno. Deslize la parrilla hacia arriba.

Posición 3

Use la abertura de arriba a lo largo de las paredes del horno. Deslize la parrilla hacia abajo.

Posición 4

Use la abertura de arriba a lo largo de las paredes del horno. Deslize la parrilla hacia arriba.

PARA COCINAR

Uno debe presionar una serie de botones antes de cocinar (F).

1. Escoja el tipo de alimento que desea cocinar. La pantalla digital exhibe la temperatura programada. La luz indicadora de funcionamiento brilla intermitentemente y USTED TIENE 5 SEGUNDOS PARA PROCEDER.

2. Para ajustar, presione (▲) o (▼).

NOTA:

• Presione el botón ligeramente para ajustar la temperatura en incrementos de 5 grados.
• Presione y sostenga para ajustar la temperatura en incrementos de 25 grados.
• La temperatura mínima es de 200° F (93°C).
• La temperatura máxima es de 450° F (232°C).
• Para ajustar la temperatura, presione el botón del cronómetro (TIMER). USTED TIENE 5 SEGUNDOS PARA PROCEDER.
• Para ajustar el tiempo: a digital display will show a preset time To change press (▲) o (▼).

NOTA:

F

- Presione el botón ligeramente para ajustar el tiempo en incrementos de un minuto.

• Presione y sostenga para ajustar el tiempo en incrementos de 10 minutos.
• La temperalura mínima es de un minuto.
  • La temperatura máxima es de dos minutos.
• Presione el botón de inicio e interrupción (START/STOP).
• Para seleccionar el tiempo programado, presione el botón de inicio e interrupción (START/STOP).
• Presione la función CONVECTION si va a hornear y desea hacerlo por el medio de convección.

• El horno se precalienta y exhibe la temperatura a medida que esta va aumentando. El aparato produce un "bip" cuando alcanza la temperatura programada.

• La pantalla exhibe la temperatura y el tiempo alternativamente. El cronómetro lleva una cuenta regresiva en incrementos de un minuto hasta el final cuando cuenta los segundos.

• Al finalizar el ciclo de cocción, el aparato se apaga y produce tres sonidos cortos.
• El tiempo y la temperatura pueden ser ajustados una vez que el horno alcanza la temperatura programada.
• Uno puede interrumpir el ciclo de cocción con solo presionar el botón, Start/Stop.
• La función de convección puede ser interrumpida en cualquier momento.

NOTA: El horno debe permanecer desconectado cuando no está en uso.

PARA ROSTIZAR (G):

1. Inserte el extremo puntiagudo del espetón a través de uno de los tenedores, con los extremos puntiagudos del tenedor orientados hacia el centro del espetón. Deslice el tenedor hacia el extremo cuadrado del espetón y apriete la fuerca.

2. Inserte el espetón en el centro del alimento a cocinar hasta quedar bien seguro. CONSEJO: Para mayor versatilidad, los tenedores para asar pueden ser doblados ligeramente para acomodar alimentos de diversa forma y tamaño. Procure no doblarlos demasiado para no dañarlos.

3. Deslice el segundo tenedor sobre el extremo puntiagudo del espetón, con los extremos puntiagudos orientados hacia el alimento. Continúe hasta que los tenedores queden bien seguros en el alimento. Apricte la tuerca alada.
4. Presione el botón del asador y permita que los alimentos giren una vuelta completa para asegurarse que los alimentos estén bien centrados y que no entren en

contacto con los elementos de calentamiento superiores ni con la bandeja de hornear/asar (H).
5. Coloque la parrilla corrediza en la posición, "1". Forre la bandeja de hornear/asar con papel de aluminio para facilitar la limpieza y recoger los jugos.

1. Siga las instrucciones de cocinar pasas 1-4, página 24. Use el tiempo de asar sugerido en la guía provista, como también un termómetro de cocina.
2. Presione el interruptor del asador (Rolisserie) (J).
3. Para mejores resultados, bañe los alimentos durante los últimos 30 minutos de cocción.
4. El horno produce tres sonidos al finalizar el ciclo de cocción.

5. El asador debe ser apagado manualmente; presione el botón de apagado (OFF).

6. Para retirar los alimentos, use guantes o protectores de cocina. Para retirar el espetón, levántelo por el

lado izquierdo. Hale el espetón del eje de mando y retire los alimentos con cuidado para colocarlos sobre una bandeja a prueba de calor.

1. Cubra los alimentos con papel de aluminio y déjelos reposar por 10 minutos. Destornille las luercas aladas y retire el tenedor sujeto al extremo puntiagudo del espetón. Use un tenedor de cocina largo como guía para retirar los alimentos y remover el segundo tenedor.

GUÍA PARA ASAR

ALIMENTO	PESO MÁX.	TEMPERATURA	TIEMPO DE COCCIÓN	TEMPERATURA INTERNA
Pollo 3 12	lb 350°F	(175°C) 1 12 horas	180°F (90°C)
Asado de carne	de 3 a 5 lb	325°F (160°C) de 1 12 a 2 horas	160°F (80°C) para uno mediano
Lomo de cerdo con o sin hueso	de 2 12 a 4 lb	325°F (160°C) de 1 12 a 2 horas	160°F (80°C)
Costillas tiernas	de 2 a 3 lb	325°F (160°C)	1 12 a 2 horas	160°F (80°C)

Consejos prácticos para asar:

• Asar alimentos con tamaño máximo de: Pollo de 3½ lb
  Trozo de carne de 4 lb
• Usar hilo de cocinar para atar las alas y piernas al pollo.
• El atar la carne y el cerdo en intervalos de 1 ^1/2 pulgada y a lo largo permite una forma más nítida y compacta al cocinar dichos alimentos en el asador.
• Comenzar con un horno frío.
• Una vez que el espetón está en su lugar, asegurarse que los alimentos estén bien centrados, permitiendo un giro completo del asador antes de iniciar el ciclo de cocción.

PARA HORNEAR

Temperatura programada: 350°F

Tiempo programado: 30 minutos

Posición de la parrilla:

"2" carril inferior; parrilla hacia arriba

Esta función es ideal para asar cacerolas, pasteles írescos o congelados, y para asar carnes o pollo.

1. Coloque la parrilla en el carril inferior orientada hacia arriba.
2. Presione el botón de hornear (Bake) (K).
3. La luz indicadora parpadea y uno tiene 5 SEGUNDOS PARA PROCEDER.
4. La pantalla digital exhibe el tiempo programado.
   Para cambiar la temperatura, presione (▲) o (▼).
5. Presione el botón del cronómetro; tiene 5 SEGUNDOS PARA PROCEDER.
6. La pantalla digital exhibe el tiempo programado.
7. Presione el botón de inicio/interrupción (Start/Stop) para
8. El horno comienza a calentarse y después de aprox. 5

minutos, la pantalla digital exhibe alternativamente la temperatura y el tiempo de cocción restante.

NOTA: Esta es la única función que le permite cocinar por medio de convección.

ALIMENTO	PESO TEMPER	ATURA	TIEMPO DE COCCIÓN APROX.	TEMPERATURA INTERNA
Pollo de 3 12 lb 350°F (175°C) 1 12 horas 180°F (90°C)
Cacerola	de 1 a 2 cuartos de gal.	350°F (175°C)	de 45 a 60 minutos	165°F (85°C)
Asado de costillas	de 4 a 5 lb	400°F (205°C) por 15 min. y después reducir a 325°F (160°C)	de 2 a 2 12 horas	160°F (80°C) mediano
Asado de res	de 4 a 5 lb 325°F (160°C)		de 2 a 2 12 horas	160°F (80°C) mediano
Pierna de cordero	de 4 a 5 12 lb	325°F (160°C)	de 2 a 2 12 horas	155°F (75°C)

COCINA POR CONVECCIÓN (L)

Funciona con un ventilador interno que distribuye el calor uniformemente.

Uno puede activar esta función en cualquier momento una vez que ha seleccionado la función de hornear. El icono del ventilador aparece en la pantalla digital.

NOTA: Asegúrese de supervisar el tiempo en vista de que ciertos alimentos se cocinan más rápido.

FUNCIONES PARA ALIMENTOS ESPECIALES

Estas funciones traen temperaturas y tiempo de cocción programados en base a los alimentos más populares dentro de ciertas categorías. Uno puede modificar el tiempo y la temperatura al gusto. Para hornear estos alimentos por medio de convección, use la función de hornear y ajuste la temperatura y el tiempo como desee.

1. Presione el botón del alimento correspondiente (consultar abajo).
2. La luz indicadora de funcionamiento parpadea y uno tiene 5 SEGUNDOS PARA PROCEDER.
3. La pantalla digital exhibe la temperatura programada. Para cambiar la temperatura, presione (▲) o (▼).
4. Presione el botón del cronómetro; tiene 5 SEGUNDOS PARA PROCEDER.
5. La pantalla digital exhibe el tiempo programado.

6. Presione el botón de inicio/interrupción (Start/Stop) para precalentar el horno.

7. El horno produce un "bip" cuando alcanza la temperatura programada. Introduzca los alimentos.

8. Cierre la puerta del horno.
9. Al finalizar el ciclo de cocción, el aparato produce un bip y se apaga.

GALLETAS: (M)

Temperatura programada: 350°F

Tiempo programado: 12 minutos

Posición de la parrilla: "2" carril inferior; parrilla hacia arriba o "3" carril superior, parrilla hacia abajo (consultar la ilustración página 24)

BOCADILLOS CONGELADOS: (N)

Temperatura programada: 400°F

Tiempo programado: 6 minutos

Posición de la parrilla: "2" carril inferior; parrilla hacia arriba o "3" carril superior, parrilla hacia abajo (consultar la ilustración página 24)

PIZZA: (P)

Temperatura programada: 400°F

Tiempo programado: 20 minutos

Posición de la parrilla: "2" carril inferior; parrilla hacia arriba (consultar la ilustración página 24)

Para una pizza

crujiente, coloque la pizza directamente sobre la parrilla. Para una pizza más suave colóquela sobre dos capas de papel aluminio. Para un dorado uniforme, gire la pizza una cuarla a medio ciclo de hornear.

POTATAS: (Q)

Temperatura programada: 400°F

Tiempo programado: 45 minutos

Posición de la parrilla: "2" carril inferior; parrilla hacia arriba (consultar la

ilustración página 24

PARA ASAR (R)

Temperatura programada: 450°F

Tiempo programado: 20 minutos

Posición de la parrilla: "3" carril superior; parrilla hacia abajo o "4" carril superior parrilla hacia arriba (consultar la ilustración página 24)

1. Presione el botón para asar (Broil).
2. La luz indicadora parpadea y uno tiene 5 SEGUNDOS PARA PROCEDER.
3. La pantalla digital exhibe el tiempo programado. Para cambiar la temperatura, presione (▲) o (▼).
4. Presione el botón del cronómetro; tiene 5 SEGUNDOS PARA PROCEDER.
5. La pantalla digital exhibe el tiempo programado.
6. Para cambiar el tiempo, presione (▲) o (▼). Presione el botón de inicio/interrupción (Start/Stop) para precalentar el horno.
7. El horno produce un "bip" cuando alcanza la temperatura programada.

8. Coloque los alimentos sobre la parrilla de asar e inserte esta en la bandeja de hornear. Introduzca en el horno.

9. Asegúrese de que haya por lo menos 2 pulgadas entre la superficie de los alimentos y los elementos de calor superiores.

10. Cierre la puerta.

11. Al finalizar el ciclo de cocción, el aparato produce un bip y se apaga.

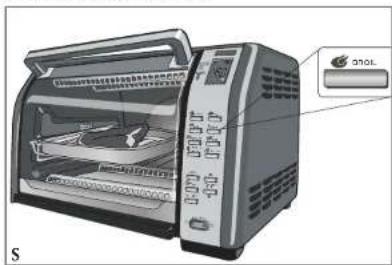

CONSEJOS PARA ASAR (S)

• El colocar los alimentos sobre la parrilla de asar permite que los jugos goteen en la bandeja de hornear y ayuda a eliminar o prevenir la emisión de humo.
• Para mejor resultado, descongele las carnes, aves o pescado antes de asarlos.

• Si prepara bistec o chuletas congeladas en el asador, permita tiempo y medio o el doble del tiempo que toma cocinar estas carnes no congeladas.

• Corte el exceso de grasa de los bordes de las carnes para evitar que se encojan.

• Pase una brocha con salsa o aceite y sazone los alimentos que desea asar.
• Los filetes y el bistec de pescado son delicados y deben ser cocinados en la bandeja de hornear, sin la parrilla de asar.

• No es necesario voltear los filetes de pescado mientras se cocinan. Voltee los filetes gruesos de pescado a medio ciclo de asar.

• Si el asador produce un "pop" durante el ciclo de cocción, reduzca la temperatura o baje los alimentos en el horno.

• Después de cada uso, lave la bandeja de hornear y limpie el interior del horno con un limpiador no abrasivo y agua caliente. Demasiada acumulación de grasa produce humo.

PARA TOSTAR PAN Y BAGELS (T)

Nivel programado: 4 (medio)

Posición de la parrilla: "2" carril inferior; parrilla hacia arriba (consultar la ilustración página 24)

La temperatura y el tiempo del horno vienen preajustados para un tostado de grado medio (ajuste 4). Use este para el primer ciclo de tostado y luego ajuste el control al gusto.

NOTA: La función BAGEL tuesta el lado cortado y lo calienta ligeramente por fuera.

1. No es necesario precalentar el horno.
2. Coloque hasta 6 rebanadas de pan o 6 mitades de bagel (lado cortado hacia arriba) en la parrilla corrediza.
3. Cierre la puerta del horno.
4. Presione el botón Toast o Bagel.
5. La luz indicadora de funcionamiento parpadea y la pantalla digital exhibe el número "4" y uno tiene 5 SEGUNDOS PARA PROCEDER.
6. Para ajustar el grado de tostado, presione (▲) or (▼).
7. Presione el botón Start/Stop para iniciar el ciclo de tostado.
8. El aparato produce un bip y se apaga al finalizar el ciclo de tostado.

NOTA: Para mayor conveniencia, el horno ha sido diseñado para retener el nivel del ciclo de tostado que uno ha seleccionado anteriormente, a menos que el aparato haya sido desconectado.

RECETAS

POLLO AL ASADOR CON GLASEADO ASIÁTICO

Pollo para asar de 3½ lb (1,58 kg)
Aceite de oliva
Sal y pimienta
^1/4 taza (175ml) de conserva de piña y albaricoque
14 taza (50ml) cebollinos picados
1 cdta (15ml) ralladura de jengibre
2 dientes de ajo grande, picados
2 cdtas (30ml) de semilla de ajonjolí
2 cdas (30ml) salsa soya, baja en sodio
1 cdta (15ml) vinagre de arroz

Ponga un juego de tenedores de asar en el extremo opuesto a la punta del espetón y asegúrelo con la tuerca alada. Atraviese el pollo con el espetón de manera que los tenedores queden seguros en la carne. Coloque los otros dos tenedores en el espetón y asegúrelos en el pollo. Asegúrese de centrar el pollo en el espetón. Use hilo de cocinar para atar las alas y las piernas al cuerpo del pollo.

Frote el pollo con aceite de oliva y sazone con sal y pimienta. Inserte el extremo puntiagudo del espetón en el lado derecho del horno y coloque el lado izquierdo en el soporte del espetón. Coloque la parrilla orientada hacia abajo en los carriles inferiores. Coloque la bandeja de hornear/asar en la parrilla y debajo del pollo.

Presione el botón de hornear (Bake). El horno está preajustado a 350°F (175°C). Programe el cronómetro para 1½ horas. Ajuste el control, "Rotisserie and Convection" a la posición de encendido (ON).

Mientras tanto, combine los demás ingredientes en una cacerola pequeña hasta hervir; cocine a fuego lento por 5 minutos. Bañe el pollo varias veces durante los últimos 30 minutos del ciclo de cocción. Inserte un termómetro para carne en la pechuga del pollo para verificar que esté bien cocido. El termómetro debe registrar 180°F (93°C). También puede pinchar la pechuga con un tenedor hasta que el jugo corra claro.

Deje reposar el pollo 10 minutos antes de servirlo. Sirva con la salsa sobrante. Rinde 4 a 6 porciones.

MACARRONES Y QUESO OLÉ

8 oz (250ml) de coditos
1½ cdta (7ml) sal
1 lata (14½ oz) (429ml) tomates pequeños con jalapeños
½ taza (125ml) cebollinos rebanados
1 diente de ajo grande, picado
2 cdtas (30ml) mantequilla o margarina
2 cdas (30ml) harina
1½ tazas (375ml) leche
2 tazas (500ml) queso Cheddar
1 taza (250ml) mezcla queso mexicano
1 lata (4½ oz) (177ml) chiles verdes, picantes
½ cdta (2ml) chile en polvo
1 taza (250ml) nachos con sabor a queso, desmoronados

En una olla grande, cocine los macarrones en agua hirviendo con sal por 5 minutos. Escurra y conserve calientes. Escurra los tomates, conservando el líquido. Agregue leche al líquido de los tomates hasta medir 2 tazas (500ml).

Coloque la parrilla en la posición "2". Precaliente el horno a 350°F (175°C).

En una sartén, cocine los cebollinos verdes y el ajo en mantequilla hasta ablandar.

Agregue la harina y cocine hasta burbujcar. Gradualmente, agregue la mezcla de la leche, revolviendo hasta quedar suave y espesa.

Retire del fuego y agregue el queso Cheddar y ½ taza (125ml) del queso mexicano. Revuelva los macarrones, los tomates, chiles, y chile en polvo. Vierta la mezcla en un molde de horncar de 2 cuartos de galón (1,9 litros). Corone con ½ (125ml) taza de la mezcla de quesos mexicanos sobrantes y rocíe los nachos uniformemente en torno a la cacerola.

Cocine por 25 minutos o hasta quedar dorada y burbujeante. Retire del horno y espere 5 minutos antes de servir. Rinde 6 a 8 porciones.

TALLARINES CON JAMÓN Y ESPINACA

8 oz (250ml) de tallarines anchos, cocidos y escurridos

1½ tazas (350ml) de jamón cocido

1 paquete (16 oz) (454g) espinaca congelada, descongelada y escurrida

1 lata (4,5 oz) (177ml) chiles verdes picados

¼ taza (50ml) de cebollinos rebanados

1 taza (250ml) requesón

1 taza (250ml) crema agria, ligera

1 cda (15ml) salsa inglesa

½ cdta (2ml) sal

4 rebanadas gruesas de tomate fresco

1 taza (250ml) queso, "Monterey Jack"

Coloque la parrilla en la posición "2". Precaliente el horno a 350°F (175°C).

En un tazón grande, combine todos los ingredientes, exceptuando las rebanadas de tomate y el queso, "Monterey Jack". Vierta la mezcla en un molde de hornear de 2 cuartos de galón (1,9 litros). Cubra y hornee por 45 minutos. Descubra; coloque las rebanadas de tomate por cima y rocíe el queso desmenuzado. Hornee otros 15 minutos hasta que la mezcla guede burbujeanle y el queso empiece a dorar.

Retire del horno y espere 5 minutos antes de servir. Rinde 6 a 8 porciones.

CALABACINES ESTILO MEDITERRÁNEO

6 tazas (1,5 litros) de calabacines en rebanadas finas

1 taza (250ml) de cebolla picada

1 pimiento rojo, picado

3 dientes de ajo grande, picados

2 cdas (30ml) aceite de oliva

1 cda (15ml) orégano fresco o 1 cdta orégano seco

2 huevos, ligeramente batidos

½ cdta (2ml) sal

¼ cda (1ml) pimienta negra

1 taza (250ml) queso Monterey Jack, desmenuzado

½ taza (125ml) queso feta, desmoronado

^1/3 taza (80ml) perejil picado

2 cdta (30ml) jugo de limón fresco

2 cdta (30ml) queso Parmesano rallado

En una sartén grande, saltee a fuego medio en el aceite de oliva los calabacines, la cebolla, pimiento rojo y el ajo hasta ablandar. Coloque la parrilla en la posición "2". Precaliente el horno a 350°F (175°C).

Entre tanto, en un tazón grande, combine el huevo, sal y pimienta. Agregue los calabacines y el resto de los ingredientes, con excepción del queso Parmesano. Vierta en un recipiente de horncar de 2 cuartos de galón (1,9 litros). Corone con queso Parmesano. Hornee por 25 minutos o hasta quedar dorado y burbujeante. Retire del homo y espere 5 minutos antes de servir. Rinde 6 a 8 porciones.

CACEROLA DE ARROZ INTEGRAL CON CHANPIÑONES

1 taza (250ml) de agua hirviendo

1 oz (30ml) champiñones secos

½ lb (227g) champiñones frescos, rebanados

½ taza (125ml) cebollinos picados

2 dientes de ajo grande, picados

2 cdas (30ml) mantequilla o margarina

1 taza (250ml) arroz integral

34 taza (175ml) semilla de marañón picada

¼ taza (50ml) perejil italiano, picado

1 cda (15ml) tomillo fresco picado

½ cdta (2ml) sal

¼ cdta (1ml) pimienta negra

2 tazas (500ml) de caldo de pollo

En un tazón pequeño vierta el agua hirviendo sobre los champiñones secos y deje remojar por 15 minutos. Retire y pique los champiñones, conservando el líquido. Coloque la parrilla en la posición "2". Precaliente el horno a 400°F (205°C).

En una sartén grande, dore en mantequilla los champiñones frescos. Agregue los cebollinos y el ajo y cocínelos a fuego medio hasta que los cebollinos se ablanden, removiendo a menudo. En un tazón grande, combine todos los ingredientes; remueva para mezclarlos. Vierta en un molde de hornear de dos cuartos de galón. Cubra con papel de aluminio y hornee por 1½ horas o hasta que el arroz esté cocido. In large bowl, combine all ingredients; stir to blend.

Retire del horno y espere 5 minutos antes de servir. Revuelva el arroz justo antes de servirlo para mezclarlo bien. Si desea, corone con perejil picado. Rinde 6 a 8 porciones.

ASADO DE LOMO DE CERDO CON MERMELADA

2½ lb (1,13kg) lomo de cerdo sin hueso

1 cdta (5ml) jengibre rallado

1 cdta (5ml) sal

¼ cdta (1 ml) pimienta de Jamaica

¼ cdta (1ml) clavo molido

14 cdta (1ml) pimiento negra

MERMELADA:

2 cda (30ml) mantequilla o margarina
2 cebollas grandes cortadas en tiras (aprox. 4 tazas)
1 taza (250ml) albaricoque seco picado
1 cda (15ml) azúcar
1 cda (15ml) jengibre rallado
1 cda (15ml) cáscara de naranja
½ cdta (2ml) sal
14 cdta (1ml) de pimiento negra
2 lazas (500ml) caldo de pollo
1 laza (250ml) jugo de naranja fresco
¼ taza (50ml) de vinagre balsámico

Ponga un juego de tenedores de asar en el extremo opuesto a la punta del espetón y asegúrelo con la tuerca alada. Atraviese el lomo de cerdo con el espetón de manera que los tenedores queden seguros en la carne. Coloque los otros dos tenedores en el espetón y asegúrelos en la carne. Asegúrese de centrar la carne en el espetón. Ate el lomo de cerdo con hilo de cocinar.

En un lazón, combine el jengibre, la sal, pimiento de Jamaica, clavos y pimiento negra. Frote bien el cerdo. Inserte el extremo puntiagudo del espetón en el lado derecho del horno y coloque el lado izquierdo en el soporte del espetón. Coloque la parrilla orientada hacia abajo en los carriles inferiores. Coloque la bandeja de hornear/asar en la parrilla y debajo del lomo de cerdo.

Presione el botón de hornear (Bake). El horno está preajustado a 350°F (175°C). Programe el cronómetro para 1½ horas. Ajuste el control, "Rotisserie and Convection" a la posición de encendido (ON).

Mientras tanto, cocine las cebollas en mantequilla hasta ablandar. Agregue el resto de los ingredientes de la mermelada y lleve a un hervor. Cocine a fuego lento por 15 minutos o hasta espesar y dejar que se evapore casi todo el líquido. Mantenga caliente. Deje reposar el cerdo 5 minutos antes de servirlo. Sirva con la mermelada. Rinde 4 a 6 porciones.

ASADO DE CARNE DE RES

4 lb (1,8 kg) asado de res

1 cdta (5ml) hierbas de Provincia

1 cdta (5ml) pimienta de ajo

1 cdta (5ml) de sal

8 patatas rojas pequeñas

8 oz (227ml) cebollas blancas pequeñas, peladas

8 oz (227ml) zanahorias pequeñas enteras

1 cdta (15ml) de aceite de oliva

Ajuste el horno a 325°F (160°C).

Sazone el asado con hierbas, ajo y sal y colóquelo en la bandeja de hornear/asar.

Coloque la parrilla en posición "1" y hornee por una hora.

Mezcle los vegetales con el aceite de oliva.

Arregle las papas y las cebollas en torno a la carne y hornee por una hora. Agregue las zanahorias y hornee 30 minutos más o hasta que la carne y los vegetales se ablanden. Retire los alimentos del horno. Cubra los alimentos con papel de aluminio y déjelos reposar 10 minutos antes de servirlos. Rinde 8 tazas

Cuidado y limpieza

Este producto no contiene piezas reparables por el consumidor. Para servicio, por favor acuda a personal calificado.

1. Apague y desconecte el aparato de la toma de corriente. Espere que el aparato se enfríe antes de limpiarlo.
2. Limpie la puerta de vidrio con un paño de nailon y agua jabonada. No utilice rociadores de limpiar vidrios.
3. Para retirar la parrilla corrediza, abra la puerta del aparato y hale la parrilla para enfrente. Lave la parrilla con agua tibia jabonada o en la máquina lavaplatos.
4. Para sacar las manchas persistentes, use una almohadilla de poliéster o de nailon.
5. Para instalar la parrilla nuevamente, abra bien la puerta del horno, deslice la parrilla en los carriles y cierre la puerta.
6. Lave la bandeja de hornear, parrilla de asar, espetón de asar y los tenedores en agua tibia jabonada o en la máquina lavaplatos.
7. Para evitar las ralladuras, use una almohadilla de nailon o de poliéster.
8. Para remover la bandeja de residuos, sujete el asa delantera del horno y hale para afucra.

Deseche las migajas y limpie la bandeja con un paño humedecido. Remueva las manchas persistentes con una almohadilla de nailon. Asegúrese de secar bien la bandeja antes de instalarla nuevamente en el horno.

Asegúrese que el horno se haya eníriado por completo antes de limpiar las superficies exteriores. Utilice un paño o una esponja humedecida. Seque con un paño suave o con una toalla de papel.

Recipientes de cocinar

• Este aparato le permite utilizar recipientes de metal, de vidrio resistente al calor (sin cubiertas) o de cerámica. Siga las indicaciones del fabricante.
• Asegúrese de que sobre un espacio mínimo de 2 pulgadas entre el borde superior del recipiente y los elementos calefactores superiores.

IMPORTANTES MISES EN GARDE

Para servicio, reparaciones o preguntas relacionadas al producto, por favor llame al número del centro de servicio en el país donde usted compró su producto.

NO devuelva el producto al fabricante. Llame o lleve el producto a un centro de servicio autorizado.

DOS AÑOS DE GARANTÍA LIMITADA

(No aplica en México, Estados Unidos o Canadá)

¿Qué cubre la garantía?

- La garantía cubre cualquier defecto de materiales o de mano de obra. Applica no se responsabiliza por ningún costo que exceda el valor de compra del producto.

¿Por cuánto tiempo es válida la garantía?

- Por dos años a partir de la fecha original de compra.

¿Cómo se puede obtener servicio?

- Conserve el recibo original de compra.

- Por favor llame al número del centro de servicio autorizado.

Esta garantía no cubre:

• Los productos que han sido utilizados en condiciones distintas a las normales
• Los daños ocasionados por el mal uso, el abuso o negligencia.
• Los productos que han sido alterados de alguna manera
• Los daños ocasionados por el uso comercial del producto
• Los productos utilizados o reparados fuera del país original de compra
• Las piezas de vidrio y demás accesorios empacados con el aparato
• Los gastos de tramitación y embarque asociados al reemplazo del producto
• Los daños y perjuicios indirectos o incidentales

BESOIN D'AIDE?

(Válida sólo para México)

Duración

Applica de México, S. de R. L. de C.V. garantiza este producto por 2 años a partir de la fecha original de compra.

¿Qué cubre esta garantía?

Esta Garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto.

Requisitos para hacer válida la garantía

Para reclamar su Garantía deberá presentar al Centro de Servicio Autorizado la póliza sellada por el establecimiento en donde adquirió el producto. Si no la tiene, podrá presentar el comprobante de compra original.

¿Donde hago válida la garantía?

Llame sin costo al teléfono 01 800 714 2503, para ubicar el Centro de Servicio Autorizado más cercano a su domicilio en donde usted podrá encontrar partes, componentes, consumibles y accesorios.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio Autorizado con el producto con la póliza de Garantía sellada o el comprobante de compra original, ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. Esta Garantía incluye los gastos de transportación que se deriven de su cumplimiento.

Excepciones

Esta Garantía no será válida cuando el producto:

A) Se hubiese utilizado en condiciones distintas a las normales.

B) No hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

C) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por Applica de México, S. de R. L. de C.V.

Nota: Usted podra encontrar partes, componentes, consumibles y accesorios en los centros de servicios autorizados. Esta garantía incluyen los gastos de transportación que se deriven de sus cumplimiento dentro de sus red de servicio.

Por favor llame al número correspondiente que aparece en la lista a continuación para solicitar que se haga efectiva la garantía y donde Ud. puede solicitar servicio, reparaciones o partes en el país donde el producto fué comprado.

Argentina

Servicio Técnico Central

Service New S.R.L.

Alención al Cliente

Ruiz Huidobro 3860

Buenos Aires, Argentina Tel: [phone]

Tel.: [phone]

Chile

Servicio Máquinas y

Herramientas Ltda.

Av. Apoquindo No. 4867 -

Las Condes

Santiago, Chile

Tel.: [phone]

Colombia

PLINARES

Avenida Ciudad de Quito

88-09

Bogotá, Colombia

Tel.: [phone]

533-4680

Costa Rica

Aplicaciones

Electromecanicas, S.A.

Calle 26 Bis y Ave. 3

Marengo junto Dicentro

Guayaquil, Ecuador

Tel.: [phone]

224-1767

El Salvador

Sedeblack Calle A San

Antonio Abad y Av. Lisboa,

34 Calle 4-14 Zona 9

Frente a Tecun

Art. 123 y José Ma. Marroquí

28-D Centro

Mexico D.F.

Tel.: [phone]

(55) 1106-1400

Nicaragua

H & L Electronic

Zumen 3, C. Arriba y

15 Varas al Sur

Managua, Nicaragua

Tel.: [phone]

Panamá

Boulevard El Dorado, al lado

del Parque de las Mercedes

Panamá, Panamá

Tel.: [phone]

Perú

AV. REPUBLICA DE PANAMA

3535

Ofic 1303

San Isidro

Lima, Peru

Tel.: [phone]

Fax: [phone]

Puerto Rico

Buckeye Service

Jesús P. Piñero #1013

Puerto Nuevo, SJ PR 00920

República Dominicana

Tel.: [phone]

Trinidad and Tobago

A.S. Bryden & Sons (Trinidad)

Limited

Tecno Servicio TS2002

Av. Casanova

Centro Comercial del Este

Local 27

Caracas, Venezuela

Tel.: [phone]

Sello del Distribuidor:

Fecha de compra:

Modelo:

Comercializado por:

Applica de México, S. de R. L. de C.V.

Blvd. Manuel Avila Camacho 2900-902,

Fracc Los Pirules

Tlalnepantla, Edo. de México. C.P. 54040.

R. F. C. AME-001026-PE3.

servicio y Reparación

Art. 123 y José Ma. Marroquí # 28 D

Servicio al Consumidor,

Venta de Refacciones y Accesorios

01 800 714 2503

BLACK&DECKER. is a trademark of The Black & Decker Corporation, Towson, Maryland, USA Marca registrada de The Black & Decker Corporation, Towson, Maryland, E.U. Marque de commerce déposée de la société The Black & Decker Corporation, Towson, Maryland, É.-U.

Applica de México S. de R.L. de C.V.

Blvd. Manuel Avila Camacho 2900-902, Fracc Los Pirules

Tlalnepantla, Edo. de México. C.P. 54040

Teléfono: (55) 1106-1400

Del interior marque sin costo

01 [phone]
