DWS-220 - Estación meteorológica EnviraStation - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Estación Meteorológica Inalámbrica
Modelo	DWS-220
Marca	EnviraStation
Dimensiones (Unidad Principal)	150 x 100 x 200 mm (aprox.)
Peso (Unidad Principal)	500 g (aprox.)
Fuente de Alimentación	2 pilas AAA (no incluidas)
Tipo de Pantalla	LCD con retroiluminación
Sensor Externo	Inalámbrico, 433 MHz, alcance de hasta 100 m
Parámetros Medidos	Temperatura y humedad interior/exterior, presión barométrica, velocidad y dirección del viento, precipitación, índice UV
Pronóstico del Tiempo	Tendencia de 12-24 horas con iconos
Fase Lunar	Mostrada
Alarma	Alertas configurables de alto/bajo
Registro de Datos	Registros mín/máx, reinicio manual
Montaje	Soporte de escritorio o montaje en pared
Instrucciones de Limpieza	Limpie con un paño suave y seco; evite líquidos
Precauciones de Seguridad	Uso solo en interiores; manténgase alejado del agua y fuentes de calor
Piezas de Repuesto	Sensores externos de repuesto disponibles
Reparabilidad	Reemplazo de baterías por el usuario; otras reparaciones por servicio autorizado

Preguntas frecuentes - DWS-220 EnviraStation

¿Cómo configuro la estación meteorológica?

Coloque la unidad principal en una superficie plana o móntela en una pared. Inserte 2 pilas AAA en la unidad principal y en el sensor externo. El sensor se sincronizará automáticamente en unos minutos.

¿Por qué no se muestra la temperatura exterior?

Asegúrese de que el sensor externo esté dentro del alcance (hasta 100 metros) y tenga pilas nuevas. Verifique interferencias de objetos metálicos grandes o dispositivos electrónicos.

¿Cómo cambio las pilas?

Abra el compartimiento de pilas en la parte posterior de la unidad principal y del sensor externo. Reemplácelas con pilas AAA nuevas, respetando la polaridad. Presione el botón de reinicio si es necesario.

¿Puedo calibrar los sensores?

Sí, puede ajustar manualmente las lecturas de temperatura y humedad usando la función de calibración en el menú de ajustes. Consulte el manual para los pasos específicos.

¿Qué significa el icono del pronóstico del tiempo?

Los iconos indican el tiempo previsto para las próximas 12-24 horas: soleado, parcialmente nublado, nublado, lluvioso o tormentoso. La precisión depende de las tendencias de presión barométrica.

¿Cómo restablezco los registros mín/máx?

Mantenga presionado el botón MIN/MAX durante 3 segundos hasta que se borren los registros. También puede restablecer individualmente a través de los ajustes.

¿La estación incluye un pluviómetro?

El DWS-220 incluye un pluviómetro inalámbrico que mide la lluvia en mm o pulgadas. Colóquelo en un área abierta lejos de obstrucciones.

¿Cuál es el alcance del sensor inalámbrico?

El sensor externo tiene un alcance de transmisión de hasta 100 metros (328 pies) en espacio abierto. Las paredes y obstáculos reducen el alcance.

¿Cómo configuro la alarma?

En modo de alarma, use los botones + y - para establecer el umbral deseado. Presione ALARMA para confirmar. La alarma sonará cuando se alcance el valor.

¿Puedo montar el sensor en exteriores?

Sí, el sensor externo es resistente a la intemperie. Móntelo debajo de un alero o en un área sombreada para lecturas precisas. Evite la luz solar directa y la lluvia.

MANUAL DE USUARIO DWS-220 EnviraStation

(Válida únicamente en los EE.UU.)

HoMedics, garantiza este producto contra defectos en material y mano de obra durante el período de dos años a partir de la fecha de compra original, con las excepciones que se detallan a continuación.

Esta garantía de producto de HoMedics no cubre daños causados por un uso inadecuado, abuso, accidente, la conexión de accesorios no autorizados, la alteración del producto o cualquier otra condición sin importar cual sea que se encuentre fuera de nuestro control. Esta garantía es válida únicamente si el producto es comprado y operado en los EE.UU. Un

producto que requiera modificación o adaptación para habilitar su funcionamiento en cualquier país que no sea aquel para el que fue diseñado, fabricado, aprobado y/o autorizado, o la reparación de productos dañados por estas modificaciones no está cubierta bajo esta garantía. HoMedics no será responsable de ningún tipo de daños incidentales, consecuentes o especiales. Todas las garantías implícitas, incluyencio entre otras aquellas garantías implícitas de idoneidad y comerciabilidad, están limitadas a la duración total de dos años a partir de la fecha de compra original.

Para obtener un servicio cubierio por la garantía para su producto HoMedics, puede entregar la unidad personalmente o enviarla por correo junto con su recibo de compra fechado (como prueba de la compra), el franqueo pagado, junto con un cheque o una orden de pago por el monto de \$5,00, pagadero a HoMedics, para cubrir los gastos de manipulación.

Una vez recibido, repararemos o remplazaremos su producto, según lo que sea apropiado y se lo enviaremos con el franqueo pagado. Si es apropiado remplazar su producto, lo remplazaremos por el mismo producto o un producto similar de acuerdo con nuestras opciones. La garantía es válida únicamente a través de nuestro Centro de servicio. El servicio realizado a este producto por cualquier otro diferente al Centro de servicio HoMedics anulará la garantía.

Esta garantía le proporciona derechos legales específicos. Es posible que usted tenga derechos adicionales que pueden variar de un estado a otro. Debido a las regulaciones de ciertos estados, es posible que algunas de las limitaciones y exclusiones no se apliquen en su caso.

©2004 HoMedics, Inc. y sus compañías afiliadas, reservados todos los derechos. Envirastation™ es una marca registrada de HoMedics Inc. y sus compañías afiliadas. Reservados todos los derechos.

B-DWS220

El manual en español empieza a la página 13

ENVIRASTATION™

Weather Station

Wireless Operation

Estación meteorológica Funcionamiento inalámbrico

Manual de instrucciones e información de garantía

DWS-220

2 años garantía limitada

INTRODUCCIÓN

1. IMPORTANTE: Introduzca las pilas en la unidad receptora Interior primero. Receptor Interior:

- Levante la tapa del compartimiento de las baterías en la parte posterior de la unidad. Instale 2 pilas alcalinas AA de acuerdo con la polaridad que se indica. Cierre la tapa del compartimiento de las pilas.

Sensor exterior:

• Instale 2 pilas alcalinas AA de acuerdo con la polaridad que se indica. Cierre la tapa del compartimiento de las pilas.
• Coloque el receptor interior tan cerca del sensor exterior como sea posible. Esto ayudará a la sincronización entre las dos unidades.
• RECUERDE: Una vez que esté listo para colocar su sensor exterior y su receptor interior en el lugar, asegúrese de que la distancia no esté fuera del ámbito de transmisión efectivo (100 pies/30,5 m). Algunos materiales de construcción y la ubicación del receptor interior o del sensor exterior pueden afectar la calidad y el ámbito de la transmisión. Para obtener mejores resultados, pruebe con varias ubicaciones.

NOTA: No hay piezas que necesiten servicio. Todas las preguntas o solicitudes de servicio deberán ser dirigidas a nuestro departamento de relaciones con el consumidor. (Vea la información de contacto en la sección de Garantía.)

INGRESE LAS CONDICIONES CLIMÁTICAS EXISTENTES

Para asegurar predicciones meteorológicas precisas bajo distintas situaciones de altitud, primero debe ingresar las condiciones climáticas existentes en forma manual. El ícono meteorológico destellará.

1. Seleccione la condición climática existente alternando entre las selecciones con el botón "MIN/MAX". Estas condiciones se mostrarán como: soleado, parcialmente soleado, nublado, lluvioso, tormentoso o helado en la parte superior de la pantalla LCD.
2. Una vez que se selecciona la condición correcta, presione el botón "CLEAR" (borrar) en la parte posterior de la unidad para confirmar y salir.
3. La unidad está ahora calibrada con la presión y condiciones climáticas existentes.

La unidad receptora interior comenzará a sincronizar el reloj luego de que se registra el primer canal del termómetro de RF.

1. En el modo normal, mantenga presionado durante 3 segundos el botón * - " que se encuentra en la parte posterior del receptor interior, para provocar la sincronización.
2. El ícono de la antena aparecerá durante el proceso de sincronización (en el lado derecho de la pantalla de la hora).
3. Si posteriormente el ícono desaparece, se debe a que la señal horaria de radio no está disponible en ese momento. Intente colocar el receptor interior en otras ubicaciones. Recuerde colocar la unidad lejos de fuentes de interferencia tales como teléfonos celulares, artefactos, televisores, etc.
4. El ícono de la antena Saparecerá en la pantalla si la recepción de la señal horaria de radio es correcta. El reloj controlado por radio tendrá una sincronización diaria, todos los días a la 1:00 am. Si los intentos de recepción anteriores fracasaron, el receptor interior intentará sincronizar cada hora, hasta lograrlo.
5. Cada ciclo de recepción es como mínimo de 2 minutos y como máximo de 10 minutos.

SELECCIÓN DE LA ZONA HORARIA

Presione el botón "SET" (configurar) en la parte delantera del receptor interior para seleccionar entre las siguientes zonas horarias en los Estados Unidos (la zona se muestra en la esquina superior derecha de la pantalla de la hora).

P – hora estándar del Pacífico (PST) M – hora estándar de la Montaña (MST)
C - hora estándar Central (CST) E - hora estándar del Este (EST)

CONFIGURACIÓN MANUAL DEL RELOJ Y EL CALENDARIO

Si la hora atómica no está disponible en su área o para configurar manualmente o anular esta característica:

1. Mantenga presionado el botón "SET" (configurar) durante 3 segundos para ingresar a la configuración del reloj.
2. Primero, seleccione la configuración de 12 ó 24 horas usando los botones “+” y “-” ubicados en la parte posterior del receptor interior. Presione el botón “SET” (configurar) para confirmar su selección.

Ahora seleccionará la configuración del calendario:

1. Selección del año: use los botones “+” y “-” ubicados en la parte posterior del receptor interior para ajustar la configuración del año. Presione el botón “SET” (configurar) para confirmar su selección.
2. Selección del mes y del día: use los botonas "+" y "-" ubicados en la parte posterior del receptor interior para ajustar la configuración del mes y del día. Presione el bolón "SET" (configurar) para confirmar su selección.
3. Selección de la hora y los minutos: use los botones " + " y " - " ubicados en la parte posterior del receptor interior para ajustar la configuración de la horas y los minutos. Presione el botón " SET " (configurar) para confirmar su selección.
4. Encendido y apagado de DST (Daylight Savings Time - Horario de verano): use los botones “+” y “-” para activar o desactivar el DST. Presione el botón “SET” (configurar) para confirmar su selección.

SELECCIÓN DE FAHRENHEIT/ CENTÍGRADOS

Ahora puede seleccionar la lectura de la temperatura en grados Fahrenheit o en grados Centigrados. Mantenga presionado el botón min./máx. durante 3 segundos para alternar entre lecturas en grados Fahrenheit o en grados Centigrados.

Presione el botón " +/♂" en la parte posterior de la unidad para alternar entre las selecciones. Para la alarma diaria: el icono "♂" apropiado aparecerá en la esquina superior izquierda de la pantalla de la hora. Sin alarma: no se mostrarán los íconos "♂".

PARA CONFIGURAR LA HORA DE LA ALARMA

1. Presione el botón "ALARM" (alarma) una vez para seleccionar Alarma 1 o dos veces para seleccionar Alarma 2.
2. Una vez que seleccione la alarma correcta, mantenga el botón "ALARM" (alarma) presionado durante 3 segundos.
3. Configure la hora de la alarma: presione “+” y “-” en la parte posterior de la unidad para ingresar los valores de horas/ minutos deseados. Presione “ALARM” (alarma) para confirmar.
4. Para ver la hora de la alarma: presione el botón "ALARMA" (alarma). Aparecerá la hora de la alarma durante 5 segundos y luego, de ahí en adelante, retomará la hora del reloj normal.
5. El receptor interior proporcionará ya sea una alarma diaria, que dura 2 minutos, o un modo de alarma de repetición, en el cual la alarma se repetirá cada 5 minutos hasta que sea detenida manualmente (vea la sección SNOOZE/ LIGHT (de repetición/ luz) a continuación).
6. Para apagar la alarma: simplemente presione el botón debajo de la pantalla LCD. La alarma quecará ahora apagada por un día.

1. Presione el botón SNOOZE/ LIGHT (alarma de repetición/ luz) para oblaner un tiempo de iluminación de fondo más prolongado.
2. En el modo de alarma de repetición, presione este bolón para disparar una alarma de sonidos reiterados.

CONFIGURACIÓN MÁX. Y MÍN. DE MEMORIA

1. Presione el botón "MIN/ MAX" para ver los valores máximos durante 5 segundos. Presione nuevamente para ver los valores mínimos.
2. Para borrar el registro de memoria, presione el botón "CLEAR" (borrar) en la parte posterior de la unidad mientras se muestran los valores respectivos en la pantalla.

INDICADOR DE TENDENCIA DE TEMP.:

Junto a cada lectura meteorológica en la pantalla LCD del receptor interior, verá uno de 3 íconos:

indicará lecturas de condiciones en aumento si varía más de un grado en una hora
— indicará condiciones estables
indicará lecturas de condiciones en descenso si es más de un grado en una hora.

PREDICCIÓN METEOROLÓGICA CON ALERTA DE TORMENTA

El sensor incorporado leerá la presión atmosférica y calculará las condiciones climáticas de las próximas 12 horas. Estas condiciones se mostrarán como: soleado, parcialmente soleado, nublado, lluvioso, tormentoso o helado en la parte superior de la pantalla LCD,

CÓMO COMPENSAR LA PRESIÓN DEL AIRE PARA LA PREDICCIÓN METEOROLÓGICA

Después del paso inicial o en caso de que la predicción meteorológica varie, aun puede recalibrar la unidad.

1. Mantenga presionado el botón "CLEAR" (borrar) durante 3 segundos para ingresar el modo de compensación de la presión. El ícono meteorológico destellará.
2. Seleccione la condición climática existente presionando el botón "MIN/MAX".

1. Presione el botón "CLEAR" (borrar) para confirmar y salir.
2. La unidad está ahora calibrada con la presión y condiciones climáticas existentes.

SEÑAL DE PILAS DESCARGADAS

La señal de pilas descargadas está disponible tanto para el receptor interior como para el sensor exterior. En el sensor exterior aparecerá "LO" (baja) y se mostrará un ícono de duración de las pilas "en el receptor interior. Cambie las pilas y siga el procedimiento de ajuste tal como se explicó antenormente en la sección "INTRODUCCION".

INSTRUCCIONES DE INSTALACIÓN

Para colocar en una mesa:

Para el receptor interior, doble la base hacia abajo y dentro de la parte trasera de la unidad. Para el sensor exterior, simplemente retire el soporte integrado de la parte inferior.

Instalación en la pared:

Para el sensor exterior: coloque un tomillo en el lugar donde desea colgarlo e instálelo.

Para el receptor Interior:

Tire la base hacia afuera y doble hacia arriba sobre los pasadores de montaje. (La base calzará en su lugar). Coloque un tornillo en la pared e instale.

INSTRUCCIONES DE MANTEN- IMIENTO Y CUIDADO

• Las temperaturas extremas, las descargas o las áreas de vibración inusual deberán evitarse para prevenir daños a las unidades.
• Limpie las unidades usando solamente un paño suave y húmedo para repasarlas. No use solventes, abrasivos, detergentes ni ningún otro agente de limpieza fuerte. Después de limpiar las superficies, séquelas con un paño seco.
• No sumerja las unidades en agua ni en ningún otro líquido.
• No someta las unidades a temperaturas extremadamente duras – NO COLOQUE LAS UNIDADES EN HORNOS, CONGELADORES ni HORNOS DE MICROONDAS.

NOTAS

• Si abre el armazón del sensor exterior o del receptor interior, invalidará su garantía. No intente reparar esta unidad. No hay piezas que necesiten servicio.
• Si tiene alguna dificultad para instalar su sistema de termómetro inalámbrico, sirvase ponerse en contacto con Relaciones con el consumidor.
• Su nuevo termómetro de RF (frecuencia de radio) está construido con tecnología de códigos de seguridad aleatonios. El receptor inferior captará el código aleatono del primer sensor exterior y lo tomará como canal 1. Los canales 2 y 3 se registrarán del mismo modo en caso de usar sensores adicionales. La unidad inferior puede monitorear hasta 3 sensores diferentes.
• Una vez que se registra un canal, no aceptará ningún sensor nuevo. Sin embargo, los canales registrados pueden borrarse retirando las pilas del sensor exterior o de la unidad interior.
• Cuando cambie las pilas del sensor exterior: recuerde borrar el canal correspondiente del receptor interior retirando también las pilas o seleccione el canal respectivo del sensor presionando al botón CHANNEL (canal) en el receptor interior. Mantenga presionado el botón CHANNEL (canal) durante 3 segundos para borrar el registro.
• Cuando cambie las pilas del receptor interior, sirvase retirar las pilas de todos los sensores exteriores. Una vez que haya cambiado las pilas del receptor interior, vuelva a instalar las pilas de los sensores, de acuerdo con la secuencia de canales deseada. Esto asegurará que el receptor interior y los sensores exteriores estén sincronizados de manera adecuada.
• Presione el botón Tx en la parte posterior del sensor exterior para verificar la recepción de RF.
• Se recomienda probar el receptor interior y el sensor exterior uno junto al otro para asegurarse de que ambos estén sincronizados de manera adecuada.
• Mantenga el sensor exterior protegido de la luz solar directa y de la lluvia. No lo instale sobre una superficie metálica.

Acerca del reloj atómico

El National Institute of Standard and Technology (NIST, Instituto Nacional de Estándares y Tecnología) en Fort Collins. Colorado, emite la señal horaria (una señal de radio AM, WWVB a 60kHz) con una precisión de 1 segundo por cada 3.000 años. La señal cubrirá una distancia de hasta 2.000 millas desde la fuente. Al igual que una típica radio AM, su reloj atómico no será capaz de recibir la señal WWVB en lugares rodeados de mucho hormigón o paneles de metal. La recepción de la señal horaria puede verse afectada por teléfonos celulares, televisores, artefactos eléctricos u otras interferencias electrónicas. Para obtener el mejor rendimiento del reloj atómico, sívase instalar el receptor interior cerca de una ventana y lejos de objetos metálicos grandes. Si la unidad no está funcionando correctamente, cambie la posición de la misma. Puede que en esa

ubicación haya alguna interferencia.

DIAGNÓSTICO Y RESOLUCIÓN DE PROBLEMAS

Las temperaturas interiores y exteriores no coinciden cuando se colocan uno junto al otro -

Cada sensor está fabricado para tener una tolerancia de +/- 2 grados en la precisión, bajo condiciones normales. Por lo tanto es posible que haya hasta cuatro grados de diferencia en los distintos sensores de temperatura (uno puede tener “+ 2 grados” y el otro “-2 grados”). Además, la curva de calibración es diferente entre las dos unidades debido a la mayor variación de temperatura del sensor exterior. Generalmente se ven los errores en los extremos de las variaciones de temperatura.

La unidad base no está aceptando las transmisiones remotas -

Puede que las unidades no estén sincronizadas de manera adecuada o que sea necesario cambiar las pilas. Vea la sección "INTRODUCCIÓN" que comienza en la página 2 de las instrucciones, para obtener más detalles. Con las dos unidades cerca una de otra, intente la sincronización. Recuerde colocar siempre el sensor exterior dentro del ámbito de transmisión efectivo y lejos de superficies metálicas grandes.

¿Cuál es el tipo de pila recomendado?

Su unidad viene con 4 pilas alcalinas AA (se requieren 2 pilas AA para cada unidad). Recomendamos que únicamente utilice pilas alcalinas cuando las cambie.

¿Dónde puedo instalar el sensor exterior?

Para obtener lecturas precisas y para extender la vida útil de su sensor, sugerimos que lo instale donde quede a salvo de la luz solar directa y de la lluvia. La niebla y la bruma no afectarán al sensor, pero puede que si lo afecten grandes volúmenes de lluvia. Para protegerlo de esto, recomendamos que lo instale bajo el alero de su casa, su cochera o cualquier otro lugar adecuado que lo mantenga al reparo del sol directo y la lluvia.

La lectura de la temperatura exterior muestra “ - - ”

Generalmente, ésta es una indicación de que el selector de canales (ubicado en la esquina superior izquierda del receptor interior) está configurado incorrectamente para recibir la señal del sensor exterior. Si tiene únicamente un sensor exterior, asegúrese de que el selector de canales esté configurado en "1". Para cambiar el canal, presione el botón "channel" (canal) ubicado en la parte delantera del receptor interior.

Es posible que el receptor interior esté también "recorriendo"; es decir, buscando lecturas de sensor de más de un sensor exterior. Este receptor interior admite hasta tres sensores exteriores (se incluye uno solamente). Si está buscando más de un sensor exterior, aparecerá un icono

* debajo del designador de canales. Nuevamente, para seleccionar una lectura de sólo un sensor exterior, presione el botón "channel" (canal) para eliminar el ícono de recorrida y asegúrese de que el canal seleccionado muestre ahora "1".

La unidad está "bloqueada" - No puedo realizar las funciones de la unidad -

Cuando sucede esto, es posible que la unidad se encuentre en el modo de "sincronización forzada". Si el icono de la antena de radio muestra "ondas" que se proyectan desde éste, la unidad está intentando sincronizarse con la frecuencia del reloj atómico. Para anular esto, simplemente presione el botón “-” en la parte trasera de la unidad. Ahora podrá realizar todas las demás funciones.

La predicción meteorológica no coincide con las actuales condiciones exteriores -

Los pronósticos proyectan las condiciones meteorológicas a desarrollarse entre las próximas 8 y 12 horas. No reflejan las condiciones actuales.

Para asegurar pronósticos meteorológicos precisos, es posible que sea necesario ingresar ingresar manualmente las condiciones existentes (vea la página 2 *Ingrese las condiciones climáticas existentes*)

DWS-220SP-ENG.qxd 10/12/04 11:35 AM Page 23

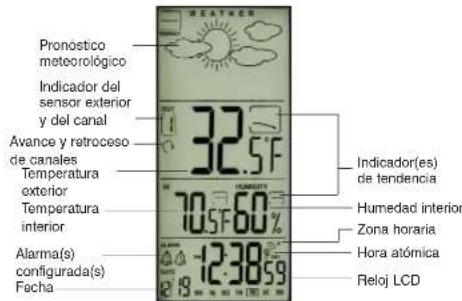

Nombre y funciones de los botones:

Funciones Si el botón se mantiene presionado

SET (configurar) Seleccione PST, MST, CST, EST del calendario Insgresa la configuración del reloj y

+/♀ Alarma, 1 paso adelante, Avance rápido Selecciona encendido y apagado de la(s) alarma(s)

-/9 paso hacia atrás Retroceso rápido

Búsqueda de hora atómica

ALARM (alarma) Muestra la hora de la alarma durante 5 segundos en el modo normal

CHANNEL (canal) Selecciona los canales 1, 2, 3, Borra el canal actual avance y retroceso automáticos

SNOOZE Iluminación de fondo durante (de repetición)/ 5 segundos, dispara la alarma BACKLIGHT (luz) de repetición, detiene la alarma

CLEAR (borrar) Borra la memoria de mín./ máx. Selecciona las condiciones climáticas

DESCARGO DE RESPONSABILIDAD de la FCC

Este artefacto cumple con la sección 15 de las reglas de la FCC (Comisión Federal de Comunicaciones). El funcionamiento está sujeto a las siguientes dos condiciones:

1. Este artefacto no puede causar interferencias nocivas; y
2. Este artefacto debe aceptar cualquier interferencia que reciba, incluyendo la interferencia que pueda causar un funcionamiento no deseado.

FCC ID: L5C0761TX-1 (Transmisor) Frec. 434 MHz

RECEPTOR INTERIOR

SENSOR EXTERIOR

ESPECIFICACIONES

Ámbito de medición de temperatura/ humedad:

Temperatura interior: de +32°F a +122°F (de 0°C a +50°C)

Humedad interior: de 20% a 99% de humedad relativa (RH)

Sensor exterior: de -4° F a +140° F (de -20° C a +60° C)

Alerta de temperatura: Temp. interior/ Humedad y Canal 1

Transmisión: máximo 100 pies (30 m) de área abierta, RF434 MHz

Resolución: 0,1 grado para temperatura

Reloj: WWVB controlado por radio:

Fuente de energía: 2 pilas alcalinas AA - receptor interior

2 pilas alcalinas AA - sensor exterior
