DWS-110 - Estación meteorológica EnviraStation - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Estación Meteorológica Inalámbrica
Modelo	DWS-110
Marca	EnviraStation
Dimensiones (Unidad Principal)	150 x 100 x 200 mm (aprox.)
Peso (Unidad Principal)	500 g (aprox.)
Fuente de Alimentación	2 pilas AA (no incluidas) o cable USB
Tipo de Pantalla	LCD con retroiluminación
Alcance Inalámbrico	Hasta 100 m (área abierta)
Medición de Temperatura	Interior y exterior, -10°C a 50°C
Medición de Humedad	Interior y exterior, 20% a 95% HR
Presión Barométrica	700 a 1100 hPa
Velocidad del Viento	0 a 50 m/s (anemómetro incluido)
Dirección del Viento	Brújula de 16 puntos (veleta incluida)
Medición de Lluvia	0 a 9999 mm (pluviómetro incluido)
Reloj y Calendario	Función de hora, fecha y alarma
Sensor Inalámbrico	Sensor remoto para datos exteriores
Registro de Datos	Registra valores mín./máx. de temperatura y humedad
Mantenimiento	Limpie los sensores con un paño suave; reemplace las pilas cuando estén bajas
Precauciones de Seguridad	No exponga a temperaturas extremas ni a la entrada de agua; mantenga fuera del alcance de los niños
Piezas de Repuesto y Reparabilidad	Pilas, unidades de sensor; contacte al soporte para reparaciones
Información General	Manual de usuario disponible para descargar; el manual cubre configuración, operación y solución de problemas

Preguntas frecuentes - DWS-110 EnviraStation

¿Cómo configuro la estación meteorológica EnviraStation DWS-110?

Coloque el sensor exterior en un lugar protegido, inserte las pilas y encienda la unidad principal. Las unidades se emparejarán automáticamente. Consulte el manual para obtener pasos detallados.

¿Qué cubre el alcance inalámbrico del DWS-110?

El alcance inalámbrico es de hasta 100 metros en áreas abiertas. Las paredes y obstáculos pueden reducir el alcance.

¿Con qué frecuencia transmite datos el sensor exterior?

El sensor transmite datos cada 30 segundos a la unidad principal.

¿Puedo reemplazar las pilas del sensor exterior?

Sí, el sensor exterior utiliza 2 pilas AA. Abra el compartimiento de pilas y reemplácelas según sea necesario.

¿Qué indica la lectura de presión barométrica?

Muestra la presión atmosférica actual en hPa. Las tendencias pueden ayudar a predecir cambios climáticos: la presión que sube generalmente significa buen tiempo, la presión que baja indica tormentas.

¿Cómo restablezco los datos mín./máx. registrados?

Mantenga presionado el botón MIN/MAX durante 3 segundos para borrar todos los mínimos y máximos registrados.

Mi pantalla muestra guiones para las lecturas exteriores. ¿Qué ocurre?

Verifique que el sensor exterior esté encendido y dentro del alcance. Mantenga presionado el botón SEARCH para resincronizar la conexión. Asegúrese de que las pilas estén nuevas.

¿Puedo montar el sensor exterior en un poste?

Sí, el sensor incluye un soporte para montar en un poste (diámetro 1-2 pulgadas) usando los tornillos proporcionados.

¿Cómo limpio el pluviómetro?

Retire los residuos del embudo y del recipiente. Use un cepillo suave o enjuague con agua. Asegúrese de que el balancín se mueva libremente.

¿La estación meteorológica DWS-110 es adecuada para uso marino?

La estación está diseñada para uso doméstico y no debe exponerse al agua salada ni a condiciones climáticas extremas. Para entornos marinos, considere una estación meteorológica marina dedicada.

MANUAL DE USUARIO DWS-110 EnviraStation

(Válida únicamente en los EE.UU.)

HoMedics, garantiza este producto contra defectos en material y mano de obra durante el periodo de dos años a partir de la fecha de compra original, con las excepciones que se detallan a continuación.

Esta garantía de producto de HoMedics no cubre daños causados por un uso inadecuado, abuso, accidente, la conexión de accesorios no autorizados, la alteración del producto o cualquier otra condición sin importar cual sea que se encuentre fuera de nuestro control. Esta garantía es válida únicamente si el producto es comprado y operado en los EE.UU. Un producto que requiera modificación o adaptación para habilitar su funcionamiento en cualquier país que no sea aquel para el que fue diseñado, fabricado, aprobado y/o autorizado, o la reparación de productos dañados por estas modificaciones no está cubierta bajo esta garantía. HoMedics no será responsable de ningún tipo de daños incidentales, consecuentes o especiales. Todas las garantías implícitas, incluyendo entre otras aquellas garantías implícitas de idoneidad y comerciabilidad, están limiladas a la duración total de dos años a partir de la fecha de compra original.

Para obtener un servicio cubierto por la garantía para su producto HoMedics, puede entregar la unidad personalmente o enviarla por correo junto con su recibo de compra fechado (como prueba de la compra), el franqueo pagado, junto con un cheque o una orden de pago por el monto de \$5.00, pagadero a HoMedics, para cubrir los gastos de manipulación.

Una vez recibido, repararemos o reemplazaremos su producto, según lo que sea apropiado y se lo enviaremos con el franqueo pagado. Si es apropiado remplazar su producto, lo remplazaremos por el mismo producto o un producto similar de acuerdo con nuestras opciones. La garantía es válida únicamente a través de nuestro Centro de servicio. El servicio realizado a este producto por cualquier otro diferente al Centro de servicio HoMedics anulará la garantía.

Esta garantía le proporciona derechos legales específicos. Es posible que usted tenga derechos adicionales que pueden variar de un estado a otro. Debido a las regulaciones de ciertos estados, es posible que algunas de las limitaciones y exclusiones no se apliquen en su caso.

©2003 HoMedics, Inc. y sus compañías afiliadas, reservados todos los derechos. Envirastation™ es una

marca registrada de HoMedics Inc. y sus compañías afiliadas. Reservados todos los derechos.

IB-DWS110

ENVIRASTATION™

Weather Station

Wireless Operation

El manual en español empieza a la página 14

Estación meteorológica

Funcionamiento inalámbrico

Manual de instrucciones e Información de garantía

DWS-110

Garantía limitada por dos años

ANTES DE COMENZAR:

1. IMPORTANTE: Introduzca las pilas alcalinas en la unidad receptora interior, y luego en el sensor exterior.
2. Coloque la unidad interior tan cerca de la unidad exterior como sea posible. Esto ayudará a la sincronización entre el sensor exterior y la unidad interior.
3. RECUERDE: Una vez que esté listo para colocar su sensor exterior y su unidad interior en el lugar, asegúrese de que la distancia no esté fuera del ámbito de transmisión efectivo (100 pies/ 30,5 m). Algunos materiales de construcción y la ubicación de la unidad interior o del sensor exterior pueden afectar la calidad y el ámbito de la transmisión. Para obtener mejores resultados, pruebe con varias ubicaciones.

INSTALACIÓN DE LAS PILAS

Receptor Interior:

Levante la tapa del compartimiento de las baterías en la parte posterior de la unidad. Instale 2 pilas alcalinas AA de acuerdo a la polaridad que se indica. Cierre la tapa del compartimiento de las pilas.

Sensor exterior:

Retire el pie de soporte que se adjunta. Afloje los 2 tornillos que aseguran la tap a del compartimiento de las baterías con un destornillador pequeño, y retírela. Introduzca 2 pilas alcalinas AA de acuerdo con la dirección de la polaridad que se indica. Vuelva a colocar la tapa y ajuste los 2 tornillos.

ATENCIÓN: No hay piezas que necesiten servicio. Todas las preguntas o solicitudes de servicio deberán ser dirigidas a nuestro departamento de relaciones con el consumidor. (Vea la información de contacto en la sección de Garantía.

CÓMO INSTALAR EL TERMÓMETRO INALÁMBRICO:

Si usted tiene alguna dificultad para instalar su sistema de termómetro inalámbrico, sírvase ponerse en contacto con Relaciones con el consumidor.

• Para la primera instalación, siempre coloque las pilas alcalinas PRIMERO en la unidad interior y luego en el (los) sensor(es) exterior(es). (Vea la sección INSTALACIÓN DE LAS PILAS)
• Su nuevo termómetro de RF (frecuencia de radio) está construido con tecnología de códigos de seguridad aleatorios, la unidad interior captará el código aleatorio del primer sensor exterior y lo registrará en él como canal 1. Los canales 2 y 3 se registrarán del mismo modo en caso de usar sensores adicionales. Esta unidad puede monitorear hasta 3 sensores diferentes.
• Una vez que se registra un canal, no aceptará ningún sensor nuevo. Sin embargo, los canales registrados pueden borrarse retirando las pilas del sensor exterior o de la unidad interior.
• Cuando cambie las pilas del sensor exterior - recuerde borrar el canal correspondiente de la unidad interior retirando también las pilas. O seleccione el canal del sensor respectivo presionando el botón CHANNEL (canal). Mantenga presionado el botón CHANNEL (canal) durante 3 segundos para borrar el registro.
• Cuando cambie las baterías del receptor interior - sirvase retirar las pilas de todos los sensores exteriores. Una vez que haya cambiado las pilas del receptor interior, vuelva a instalar las baterías de los sensores, de acuerdo a la secuencia de canales deseada. Esto asegurará que la unidad y los sensores exteriores estén sincronizados de manera adecuada.
• Presione el botón Tx en la parte posterior del sensor exterior para verificar la recepción de RF.
• Se recomienda probar las unidades una junto a la otra para asegurarse de que ambas, el sensor exterior y el receptor interior, estén sincronizadas de manera adecuada.

ATENCIÓN: Mantenga el sensor exterior protegido de la luz solar directa y de la lluvia. No lo instale sobre superficies metálicas.

CONFIGURACIÓN DEL RELOJ Y EL CALENDARIO

1. Mantenga presionado el botón "SET" (configurar) durante 3 segundos hasta que escuche un pitido para ingresar la configuración del reloj.
2. Primero, seleccione la configuración de 12 0 de 24 horas usando los botones “ + ” y “ - ” ubicados en la parte posterior del receptor interior. Presione el botón "SET" (configurar) para confirmar su selección.
3. Selección de la hora - use los botones " + " y " - " ubicados en la parte posterior del receptor interior para ajustar la configuración de la hora. Presione el botón "SET" (configurar) para confirmar su selección.
4. Selección de los minutos - use los botones " + " y " - " ubicados en la parte posterior del receptor interior para ajustar la configuración de los minutos. Presione el botón "SET" (configurar) para confirmar su selección.

SELECCIÓN DE CENTÍGRADOS/ FAHRENHEIT

Ahora puede seleccionar la lectura de la temperatura en grados Centígrados o en grados Fahrenheit. Use el botón “-” ubicado en la parte trasera del receptor interior para seleccionar entre lecturas en Centígrados o en Fahrenheit.

CÓMO CONFIGURAR LA HORA DE LA ALARMA

1. Mantenga presionado el botón "CLEAR" (borrar) durante 3 segundos. Presione "+" y "-" para ingresar los valores de horas/ minutos deseados y presione "CLEAR" (borrar) para confirmar la configuración.
   2 Para ver la hora de la alarma - presione el botón "CLEAR" (borrar). Aparecerá la hora de la alarma durante 5 segundos y luego, de ahí en adelante, retomará la hora del reloj normal.
2. Para seleccionar entre la alarma diaria y la alarma de repetición - presione el botón " + " en la parte posterior de la unidad.
3. El receptor interior proporcionará ya sea una alarma diaria, que dura 2 minutos, o un modo de alarma de repetición, en el cual la alarma se repetirá cada 8 minutos hasta que sea detenida manualmente (vea la sección SNOOZE/ LIGHT (de repetición/ luz) a continuación).

SNOOZE/ LIGHT (de repetición/ luz)

1. Presione el botón SNOOZE/LIGHT (de repetición/ luz) para obtener un tiempo de iluminación de fondo más prolongado.
2. En el modo de alarma de repetición, presione este botón para disparar una alarma de sonidos reiterados.
3. Cuando se selecciona el modo de alarma normal, presione el botón para apagar la alarma durante un día.

CONFIGURACIÓN DE MÁXIMO Y MÍNIMO DE MEMORIA

1. Presione el botón "MAX/ MIN" para ver los valores máximos durante 5 segundos. Presione nuevamente para ver los valores mínimos.
2. Para borrar el registro de memoria, presione "CLEAR" (borrar) mientras se vean los valores respectivos en la pantalla.

ALERTA DE TEMPERATURA

Presione "ALERT" (alerta) para encender o apagar la alerta de temperatura.

1. Mantenga presionado el botón "ALERT" (alerta) durante 3 segundos para ingresar la configuración del modo de alerta. El ícono interior destellará.
2. Presione “+” y “-” para seleccionar entre alerta de lectura de temperatura interior o de sensor exterior. Presione el botón “ALERT” (alerta) para confirmar su selección. El puntero superior y el valor destellarán en la pantalla LCD. Ingrese el límite superior deseado con los botones “+” y “-”, presione “ALERT” (alerta) para confirmar su selección y luego vaya a configurar el límite inferior.
3. Ahora el puntero inferior y el valor destellarán. Ingrese el límite inferior deseado con los botones " + " y " - "; luego presione "ALERT" (alerta) para confirmar, y salga.
4. Puede ingresar una configuración de alerta para la temperatura interior y para el sensor exterior.
5. Cuando la temperatura llega a l límite de sus niveles preseleccionados, los punteros superior e inferior y la temperatura del canal respectivo destellarán (en la unidad interior o en el sensor exterior), y se oirá una alarma. Presione cualquier botón en el receptor interior para aceptar el aviso y detener la alarma.

SEÑAL DE PILAS DESCARGADAS

La señal de pilas descargadas está disponible tanto para el receptor interior como para el sensor exterior. Cambie las pilas y siga el procedimiento de ajuste tal como se explica en este manual de instrucciones.

INSTRUCCIONES DE MANTENIMIENTO Y CUIDADO

• Las temperaturas extremas, las descargas o las áreas de vibración inusual deberán evitarse para prevenir daños a las unidades.
• Limpie las unidades usando solamente un paño suave y húmedo para repasarlas. No use solventes, abrasivos, detergentes ni ningún otro agente de limpieza fuerte. Después de limpiar las superficies, séquelas con un paño seco.
• No sumerja las unidades en agua ni en ningún otro líquido.
• No someta las unidades a temperaturas extremas - NO COLOQUE LAS UNIDADES EN HORNOS, CONGELADORES ni UNIDADES DE MICROONDAS.

ATENCIÓN: Si abre el armazón del sensor exterior o de la unidad interior, invalidará su garantía. No intente reparar esta unidad – No hay piezas que necesiten servicio.

INSTRUCCIONES DE INSTALACIÓN

Tanto la unidad interior como el sensor exterior vienen con un soporte de pie, o pueden montarse en la pared.

Para colocar en una mesa:

en el caso de la unidad interior, simplemente colóquele el pie que se adjunta. En el caso del sensor exterior, simplemente doble el pie que se adjunta en el soporte de montaje.

Instalación en la pared:

en el caso de la unidad interior, retire el soporte de pie de la parte de abajo de la unidad. Sujete un tornillo (que no se incluye) a la pared deseada y coloque la unidad interior sobre el tornillo, usando el orificio para colgar que tiene en la parte posterior.

En el caso del sensor exterior: sujete dos tornillos (que no se incluyen) en el lugar donde desea colgarlo, usando los orificios del soporte para colgar en el sensor exterior como patrón. Asegúrese de que los tornillos estén colocados verticalmente (en línea recta, de arriba hacia abajo) a lo largo de la superficie, y que hay una distancia adecuada entre cada uno de los tornillos para colgar el soporte de montaje. Alinee los orificios para colgar del soporte de montar con los dos tornillos y coloque la unidad sobre los tornillos.

ATENCIÓN: Mantenga el sensor exterior protegido de la luz solar directa y de la lluvia. No lo instale sobre una superficie metálica.

DIAGNÓSTICO Y RESOLUCIÓN DE PROBLEMAS

Las temperaturas interiores y exteriores no coinciden cuando se colocan una junto a la otra –

Cada sensor está fabricado para tener una tolerancia de +/- 1 grado en la precisión, bajo condiciones normales. Por lo tanto es posible que haya hasta dos grados de diferencia en los distintos sensores de temperatura (uno puede tener “+ i grado” y el otro “- 1 grado”. Además, la curva de calibración es diferente entre las dos unidades debido a la mayor variación de temperatura del sensor exterior. Generalmente se ven los errores en los extremos de las variaciones de temperatura.

La unidad base no está aceptando las transmisiones remotas -

Puede que las unidades no estén sincronizadas de manera adecuada o que sea necesario cambiar las baterías. Vea la sección "CÓMO CONFIGURAR EL TERMÓMETRO INALÁMBRICO" que comienza en la página 2 de las instrucciones, para obtener más detalles. Con las dos unidades cerca una de otra, intente la sincronización. Recuerde colocar siempre el sensor exterior dentro del ámbito de transmisión efectivo y lejos de superficies metálicas grandes.

¿Cuál es el tipo de pila recomendado?

Sus unidades viene con 4 pilas alcalinas AA (se requieren 2 pilas AA para cada unidad). Recomendamos que únicamente utilice pilas alcalinas cuando las cambie.

¿Dónde puedo instalar el sensor exterior?

Para obtener lecturas precisas y para extender la vida útil de su sensor, sugerimos que lo instale donde quede a salvo de la luz solar directa y de la lluvia. La niebla y la bruma no afectarán al sensor, pero puede que si lo afecten grandes volúmenes de lluvia. Para protegerlo de esto, recomendamos que lo instale bajo el alero de su casa, su cochera o cualquier otro lugar adecuado que lo mantenga al reparo del sol directo y la lluvia. No lo instale sobre una superficie metálica.

ESPECIFICACIONES

Ámbito de medición de temperatura/ humedad:

Temperatura interior: de +32°F a +122°F (de -5°C a 50°C)

Sensor exterior: de -4°F a +140°F (de -20°C a +60°C)

Alerta de temperatura: Temp. interior y Canal 1

Transmisión: máximo 100 pies (30 m) de área abierta, RF (fre- cuencia de radio) 434 MHz

Resolución: 0,1 grado para temperatura

Reloj: de cuarzo

Pilas: 2 unidades de AA para la unidad principal, 2 unidades de AA para el sensor exterior

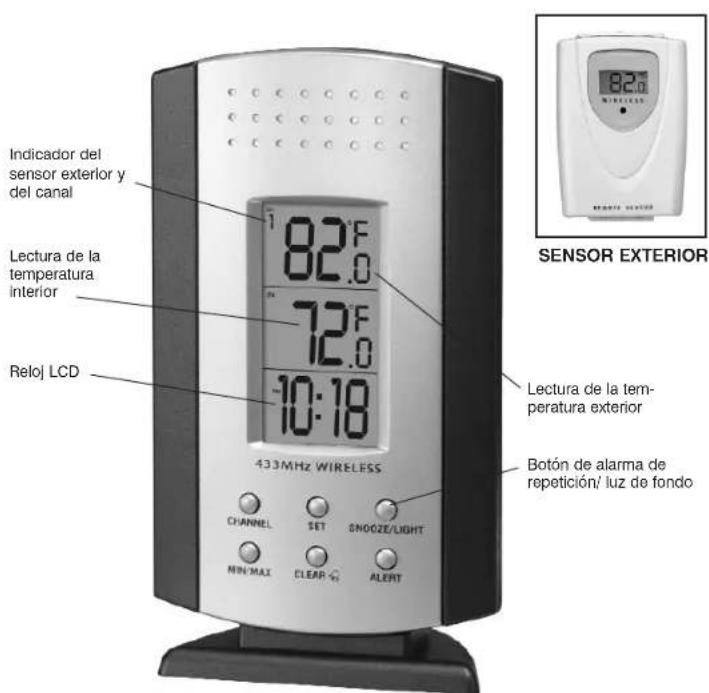

Nombre y funciones de los botones:

Funciones Si el botón se mantiene

presionado durante 3

segundos

SET (configurar) -- Ingrese la configuración

del reloj y del calendario

UP+ (arriba) Alarma, 1 paso adelante, Avance rápido

Encendido y apagado de

la alarma de repetición

DOWN (abajo) -/ 1 paso hacia atrás Retroceso rápido

Configuración en ^9 C/F

CLEAR% (borrar) Borra el máx/mín de la

Configuración de hora de

memoria que se muestra. la alarma

Lee el tiempo de alarma

durante 5 segundos en el

modo normal

MÁX/MÍN Lee los registros máximo y

ALERT (alerta) Encendido y apagado de Insgresa la configuración

la alerta de temperatura de la alerta de

temperatura

CHANNEL (canal) Selecciona los canales Borra el canal actual

1, 2, 3, avance y retroceso

automáticos

SNOOZE

Iluminación de fondo en

(de repetición)/

5 segundos, Dispara

LIGHT (luz)

la alarma de repetición,

detiene la alarma

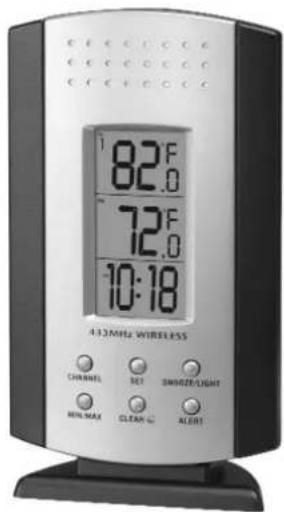

RECEPTOR INTERIOR
